Схема водоснабжения частного дома из скважины: монтаж конструкции с гидроаккумулятором, водопровод своими руками

Какие факторы учитывать при разработке схемы устройства скважины на воду

Перед началом работы по организации водопроводной системы, питающейся от скважины, обязательно нужно составить предварительную схему. Это позволит обозначить направление, в котором будет идти строительство, разделить данный процесс на этапы, подробного изучить нюансы и сложности реализации каждого из них. Повысить качество воды поможет очистительное оборудование. В большинстве случаев для дачного участка будет достаточно установки фильтров тонкой и грубой очистки.

Обратите внимание!Если речь заходит о приобретении специального оборудования для удаления железа или смягчения воды, то для этого потребуется лабораторный анализ образца из скважины и помощь специалистов. В противном случае покупка может обернуться напрасной тратой денег.

Если над разработкой схемы водопровода в частном доме работать самостоятельно, нужно учитывать основные параметры участка и системы:

• глубину размещения водоносной жилы в почве;
• зону, где располагаются подземные воды;

Глубина скважины зависит от уровня пролегания подземных вод

• маркировки и показатели материалов, используемых для строительства;
• размерные параметры конструкций и элементов системы;
• габариты и характер размещения кессона;
• точку, где будет формироваться скважина;
• характеристики подземного источника;
• эксплуатационные условия на участке;
• режим потребления воды жильцами.

Максимальный рабочий ресурс, что характерен для артезианских скважин – до 50 лет. При этом практически не требуется фильтрация жидкости, поскольку вода не имеет примесей, которые могут вывести из строя насосное оборудование. Схема разводки трубопровода подбирается с учетом объема суточного потребления воды и дебита источника. Это необходимо для того, чтобы в пиковые часы жильцы могли без ограничений эксплуатировать систему.

1. Эксплуатационная колонна, 2. Затрубное пространство, 3. Фильтровая часть колонны, 4. «Верховодка», 5. Водоносные пласты, 6. Водоупорные пласты (плотные глины), 7. Цементная заливка, 8. Сальниковое устройство, 9. Глухая стальная колонна (кондуктор)

Возможность размещения как снаружи здания, так и внутри его отличает скважину от колодца. Источник может выходить в подполье или на цокольный этаж. В результате значительно упрощается система обслуживания, а также можно сократить затраты на прокладку водопровода. Домашние коммуникации имеют предельно простое строение. Система предполагает наличие скважины, внутри которой или на ее поверхности установлена насосная станция, транспортирующая воду к точкам потребления.

Полезный совет!Если дом используется для временного проживания, на участке нужно организовать зимний водопровод, куда будут опустошаться внутренние контуры, когда отопление не используется.

Источник водоснабжения

Вода – это необходимый и значимый ресурс для жизни и деятельности каждого человека. И она нужна всегда и везде и во время строительства, и когда на участке появились уже готовые строения, такие как дом или баня.

Решение вопроса с водоснабжением хочется закрыть раз и навсегда. И если уж вложить силы и денежные средства, то при этом получить правильный результат. Чтобы вода подходила и для хозяйственных нужд и использовалась для питья.

А еще я за комфорт, особенно это касается жилых строений, где в любое время дня и ночи была возможность открыть кран и оттуда течет вода чистая и с нормальным напором.

Чтобы все было так, желательно все детали будущего водоснабжения продумать заранее. И главным элементом в этом деле является источник – то место, откуда мы сможем обеспечивать свои потребности в воде в полной мере в дальнейшем. Вообще источники бывают разные:

• Поверхностные – это реки, озера, моря, океаны и т.д.
• Подземные – бассейны подземных вод, водоносные горизонты, артезианские воды, родниковые источники
• Искусственные источники – созданные человеком, например, опреснительные установки в промышленных масштабах. Такие имеются в Арабских Эмиратах, в Израиле.

Это так написано в учебниках. Мы же с вами сегодня будем рассматривать автономное водоснабжение из скважины на своем загородном участке.

Виды подземных вод

Верховодка так называют воды, располагающиеся ближе других к поверхности земли. В зависимости от расположения и геологических особенностей грунтов их насыщение такими источниками может происходить на разных глубинах. Обычно это единицы метров.

Такой источник недолговечен, уровень воды может изменяться, например, из-за пройденного дождя или продолжительной засухи. Качество самой воды тоже сомнительное. По этой причине рассматривать такой вариант в качестве надежного, постоянного и тем более питьевого водоснабжения не имеет смысла.

Лучшим вариантом может оказаться, водоносный слой, расположенный ниже. В зависимости от геологии и рельефа той или иной местности уровень таких вод варьируется от единиц метров до десятков метров.

Грунтовые воды или второй песчаный горизонт, такое название носит этот слой. Данный источник чаще других используется для водоснабжения. По своим параметрам и качеству воды отвечает большинству требований, в которых нуждается человек.

Но наилучшим вариантом всё же являются воды, имеющие еще более глубокое залегание. Артезианская вода, несравнима ни с какими другими, она высокого качества и имеет практически неиссякаемый запас. Глубина залегания может быть от 70 до 200 метров.

Типы скважин для частного водопровода – докопаться до воды

Добыча воды из любого «подземного хранилища» не простая задача. Кто-то копает колодцы, другие забивают трубы в землю или прибегают к бурению. Выбор способа в основном зависит от вида источника и глубины залегания. С колодцем, конечно же, все понятно. А вот скважины могут имеют разную конструкцию, отсюда и разные их названия.

Абиссинская скважина (скважина игла, абиссинский колодец)

Это все названия одной и той же конструкции, когда в грунт забивается труба до уровня водоносного пласта. Обычно это металлический трубопровод, который собирается из участков труб, диаметр которых может быть от 25 мм до 40 мм. Трубы скрепляются между собой муфтовым соединением с подмоткой на лен и фум ленту. Нижняя часть абиссинской скважины имеет заостренный наконечник, немного превышающий диаметр самих труб. В этой части, немного отступив от низа, на определенном расстоянии друг от друга сверлятся водозаборные отверстия, диаметр которых составляет 10 мм.

Самое главное условие, где можно применить такой тип скважины это близкое расположение водоносного слоя. Чтобы все усилия и старания были успешными, нужно точно удостовериться в стабильном уровне грунтовых вод. Такую информацию можно узнать у соседей, которые уже пользуются своей водой. Расстояние до зеркала воды должно быть менее 8 м, это связано с тем, что для подъема воды будет применяться поверхностный насос, для которого подъем с большей глубины будет невозможен или сильно затруднен.

Название «игла» получил этот метод неспроста, трубы одна за другой забиваются в землю до достижения нужной глубины, получается своеобразный прокол. Для забивания используют специальные приспособления наружного действия в виде молота – «бабы» и фиксатора на трубе, либо способом внутреннего воздействия при помощи толстого прута арматуры. По мере вбивания, трубу заполняют водой для лучшего прохождения грунта. Когда вода начнет уходить с характерным шумом, это может говорить о приближении к нужному уровню. В этом случае следует сделать пробную закачку ручным насосом.

Достоинства абиссинского типа:

• самостоятельное выполнение, без применения какой либо сложной техники
• при правильном выборе места, достаточно хорошие результаты от 1 до 3 м3/ч и чистой водой пригодной для питья
• малозатратный метод

Недостатки:

• возможно реализовать лишь с высоким уровнем грунтовых вод или на верховодке
• возможно низкая производительность, плохое качество воды (имеется возможность не угадать с местоположением)

Скважина на песок, на известняк

Такого типа скважины чаще всего делают методом бурения, с обсадной трубой. Их глубина может составлять десятки метров. Для поднятия воды здесь используют погружные насосы. Хорошо зарекомендовавшие себя бригады бурильщиков имеют карты с глубинами расположения водоносных горизонтов. Поэтому качество выполненных работ и гарантии на качество воды более вероятны.

Скважина артезианская

Самый затратный вариант, но и качество воды тоже считается самым лучшим. Глубина может достигать ста и более метров, поэтому для поднятия воды используются скважинные насосы большой мощности. Такой вариант наиболее применим в случае коллективного использования, например, загородный коттеджный поселок.

Устройство источника: выбираем самый лучший

Для круглогодичной подачи воды в свой загородный дом наиболее часто используются песчаные или артезианские скважины. Разберем подробнее, какая из них лучше всего подойдет для вашего участка.

Песчаная скважина способна обеспечить чистой проточной водой небольшой дом и его придомовую территорию, из расчета среднего потребления не более 1,5 куб. м/час. Она идеально подойдет для дачи или небольшого коттеджа.

Бурится на глубину от 10 до 50 метров, чего хватает в большинстве случаев. Жидкость в такой скважине обычно чистая, но тем не менее установка фильтров обязательна, так как может содержать в себе различные примеси. Производительность довольно скромная не более 5 куб.м/час, и срок ее работы обычно находится в пределах 10 лет.

Если вы планируете круглогодично проживать в своем доме и сделать водопровод от скважины, в таком случае – артезианка будет идеальным выбором.

Бурится она на глубину более 100 метров. Главным достоинством считается огромный запас чистейшей воды. Она способна отдавать до 10 куб.м/час. Обычно этого хватает для бесперебойного водоснабжения большого дома с участком, в котором проживают 4–6 человек. При должном уходе способна проработать не менее пятидесяти лет.

Как завести воду в дом

Принцип водоснабжения относительно прост и подразумевает наличие небольшого кессона – резервуара, расположенного над источником, в котором находится оборудование для контроля скважинного насоса. Если зимы в вашем регионе не холодные, в кессоне устанавливается гидроаккумулятор.

Кессон может быть сделан как из пластика, так и из металла или кирпича. После, от него прокапывается траншея глубиной ниже точки промерзания грунта на 15–20 см. На дно укладывают трубопровод, по которому будет подаваться вода. Также в траншее должен быть проложен электрический кабель, от которого в дальнейшем будет запитан погружной насос.

Зимний вариант. Если зимы в вашем регионе очень холодные, нужно теплоизолировать ввод воды в дом.

Система водоподготовки рассчитывается для каждого участка индивидуально, в зависимости от анализа воды из скважины. При этом следует устанавливать фильтры непосредственно перед входом в накопительный бак. Собственно, именно так и выглядит схема водоснабжения частного дома от скважины с гидроаккумулятором.

Правила прокладки труб

Перед тем как провести воду в дом, следует вспомнить, что комплектующие, из которых будет собрана вся система, должны быть устойчивы к воздействию различных химических веществ и существенному перепаду температур. Обычно используются изделия из полиэтилена, полипропилена или поливинилхлорида. Наиболее подходящим диаметром для наружной водопроводной трубы будет Ф32 или Ф40 мм, с таким размером они идеально стыкуются с большинством насосов.

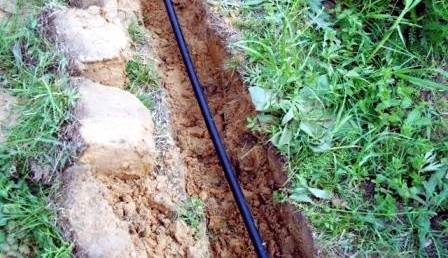

Соединенная стык в стык труба утепляется, а затем укладывается в заранее выкопанную траншею. Глубина ее прокладки обязательно должна быть ниже промерзания грунта. На дно траншеи рекомендуется уложить слой щебенки или крупного песка. Для обеспечения круглогодичной подачи питьевой воды следует подумать об укладке нагревательного кабеля – его стоимость несравнима с трудозатратами, необходимыми на размораживание трассы.

Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины

Чтобы не возникло трудностей при дальнейшей эксплуатации водопровода, нужно заранее предусмотреть варианты решения проблем, характерных для этих коммуникаций.

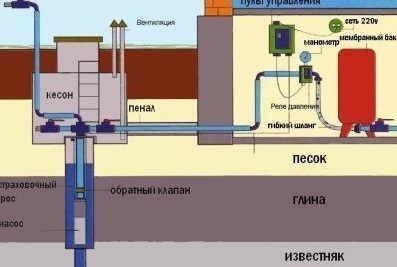

Типовая схема устройства водопровода с использованием скважины, насосной станции и автоматической системы подачи воды

Бесперебойная работа системы при каждом открытии крана возможна лишь в том случае, если в трубах поддерживается стабильный напор воды. Для этого насосное оборудование должно работать постоянно, в результате чего агрегат быстро изнашивается. По этой причине следует покупать качественные станции, которые рассчитаны на высокие нагрузки.

Существует вероятность того, что при отключении электрической энергии прекратится подача воды. На этот случай нужно предусмотреть альтернативное решение проблемы или способ создать дополнительный запас жидкости.

Эксплуатация насоса сопровождается и другими трудностями. Агрегат должен быть достаточно мощным, чтобы обеспечивать водой сразу нескольких потребителей. Кроме этого, оборудование нужно где-то разместить, поэтому придется выделить место под его установку.

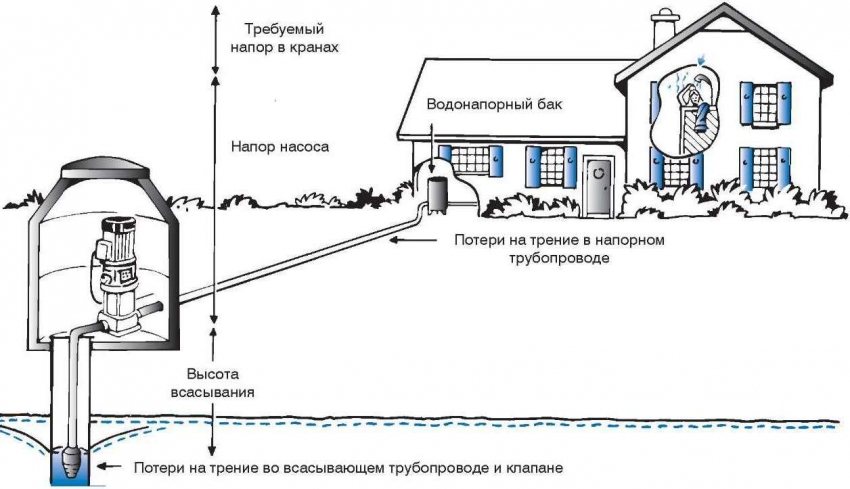

При установке глубинного насоса для скважины необходимо учитывать факторы, влияющие на расчетный напор

С учетом вышесказанного для ввода воды в дом из скважины потребуется наличие:

1. Источника воды.
2. Поверхностного или глубинного насоса с центробежным действием.
3. Кессона для врезки трубопровода.
4. Обратного клапана, предотвращающего обратный ход воды, когда насос отключен.
5. Расширительного бака в виде гидроаккумулятора, оснащенного внутренними мембранами.
6. Фильтрационного оборудования для поддержания качества воды.
7. Автоматической системы контроля наличия воды в насосном оборудовании.

Если бюджет строительства ограничен, можно использовать накопительную емкость, которая размещается в самой высокой точке дома. Для этих целей подойдет мансарда или пространство чердака. Но лучшим вариантом станет насосная станция в сочетании с гидроаккумулятором.

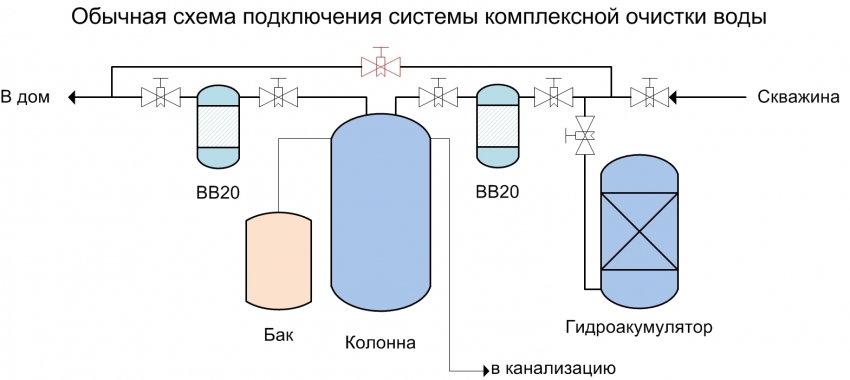

Схема подключения системы очистки воды

Полезный совет!Для сложных эксплуатационных условий лучше выбрать двухступенчатую схему. Она обеспечит бесперебойную работу системы, если скважина размещается далеко от жилого здания, ее глубина превышает 50 м или производительность не покрывает запросы жильцов в пиковые часы.

Устройство водопровода из источника под домом

Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.

Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.

Напомним, что главная цель скважины в доме — это сбережение финансов, так как если источник будет находиться в теплом подвале, то отпадает надобность в устройстве кессона, рытье траншеи, прокладке водопровода и его теплоизоляции. По самым скромным прикидкам устройство скважины под домом позволяет сэкономить не менее 30 тысяч рублей.

Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.

Особенности башенной схемы водопровода в частном доме от скважины

Башенное водоснабжение в частном доме предполагает размещение накопительной емкости на чердаке. Именно сюда насос нагоняет воду, чтобы покрывать запросы потребителей в пиковые часы. Согласно этой схеме вода перемещается по системе к точкам потребления самотеком.

Для башенного водоснабжения обязательным элементом является расширительный бак. Он может иметь простейшую конструкцию или дополнительно оснащаться выключателем поплавкового типа.

Схема башенной системы водопровода в частном доме от скважины

Принцип действия выключателя такой:

1. Когда накопительная емкость заполнена, насос отключается.
2. По мере того как жильцы расходуют воду, уровень жидкости в резервуаре снижается.
3. Когда уровень воды достигает определенной отметки, поплавок срабатывает и запускает насос для восполнения истраченных запасов.

Этот вариант обустройства коммуникаций считается самым бюджетным, простым в обслуживании и надежным. Исключается вероятность гидроударов.

Схема имеет и недостатки:

• для установки бака потребуется занять свободное пространство на чердаке, которое могло быть использовано под другие нужды;
• давление во внутренних системах подачи воды будет нестабильным, поэтому может пропадать напор в кранах;
• возрастает нагрузка на несущие конструкции здания;
• система нуждается в утеплении.

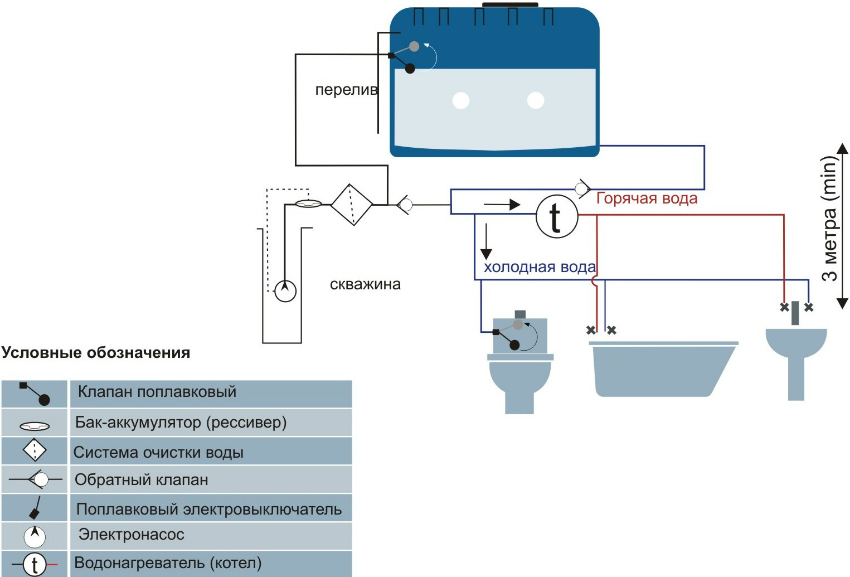

Схема подключения накопительного бака к скважине и другим коммуникационным узлам

Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей

Самым удобным в эксплуатации вариантом является система, использующая насосную станцию. В продаже можно найти множество приспособлений, предназначенных для обустройства автономного водоснабжения загородного дома с использованием центробежных погружных агрегатов или вибрационных приборов.

Схемы таких коммуникаций, помимо стандартных элементов, включают:

• датчик сухого хода;
• реле;
• гидроаккумулятор.

Основным компонентом системы является станция, оснащенная насосом, который устанавливается на поверхности.

Схема водопровода с использованием скважинного насоса

Такая схема очень удобна, поскольку она предлагает эффективное решение проблемы, когда в напорном трубопроводе снижается давление. При открытии крана падение показателей в системе фиксируется реле. Оно срабатывает, запуская накачку жидкости в гидроаккумулятор. Когда резервуар наполняется, происходит растягивание внутренней мембраны и насос отключается.

После выполнения вышеуказанных действий происходит самостоятельно выравнивание давления в системе труб горячего и холодного водоснабжения. Если насосная станция не обладает достаточным уровнем мощности, чтобы обеспечивать всех потребителей жидкостью в пиковые часы, рекомендуется использовать двухступенчатую схему водоснабжения в частном доме с дополнительным оснащением.

Обратите внимание!Высокая производительность насосной станции не всегда является преимуществом. Этот показатель не должен превышать дебет источника воды. В противном случае появляется эффект «сухого хода» и детали оборудования будут подвергаться сильному изнашиванию.

В двухступенчатой системе резервуар монтируется сразу же после насоса. Объем этой емкости варьируется в пределах 500-1000 л. Бак комплектуется выключателем поплавкового типа. Также потребуется дополнительное насосное оборудование для закачки жидкости в систему. Оно подключается к накопительному резервуару. Следующей на очереди идет установка гидроаккумулятора и трубопровода к точкам потребления.

Схема устройства скважинного насоса

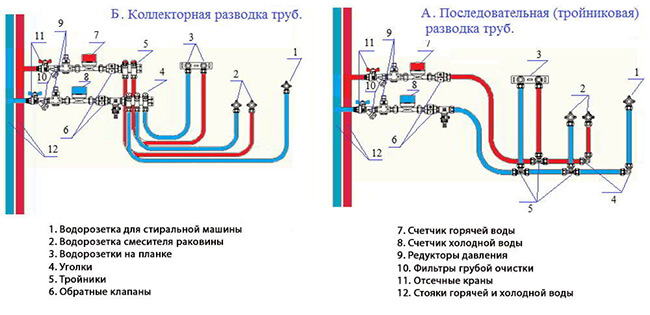

Последовательное соединение водозаборных точек

Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.

Параллельное соединение водозаборных точек

Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.

Как обустроить водоснабжение дома — поэтапное описание

Компании, оказывающие услуги по бурению скважин, не занимаются их дальнейшим обустройством. Все необходимые работы можно провести самостоятельно, закупив необходимое оборудование и материалы для прокладки сети трубопровода от источника до дома на рынке или в специализированном магазине. Придется выбрать насос, трубы ПНД 32, гидроаккумулятор для поддержания необходимого напора в системе, запорную арматуру и др.

Бурение скважины

Обычно скважина пробивается на придомовой территории. Глубина, как правило, варьируется в диапазоне 25-50 метров, более глубокие являются дорогим удовольствием и требуют специального разрешения на проведение работ. После окончания буровых работ над поверхностью земли торчит труба, диаметр которой составляет от 100 до 159 мм. Если грунтовые воды залегают ниже двухметровой отметки от уровня земли, то обустраивают колодец. В иных случаях приходится строить закрытые утепленные пристройки, позволяющие наладить постоянное обслуживание в любое время года.

Обустройство скважины в специально построенном из бруса, кирпича и шлакоблоков домике. Сухое утепленное сооружение позволяет организовать обслуживание источника чистой воды

Размеры колодца и пристройки должны позволять выполнять работы по смене насоса, чистке скважины при возникновении такой необходимости. Построить небольшое подсобное помещение можно из шлакоблоков или кирпича. Все стены по периметру, а также пол и потолок, необходимо утеплить пенополистирольными плитами, толщина которых должна быть не менее 100 мм. В сильные морозы не допустить замерзания воды в подающей трубе поможет греющий кабель, который окручивают вокруг нее. Чтобы не допустить попадания поверхностных вод в скважинную трубу, ее поднимают над поверхностью земли на 40 см и закрывают оголовком, который предохраняет источник водозабора от мусора и пыли.

При низком залегании грунтовых вод лучше скважину прятать в колодце. В этом случае в роли утеплителя выступает сама земля. Чем глубже колодец, тем теплее будет в нем в зимнее время года. При этом сооружение должно быть также утеплено, а водопроводная труба обвита греющим кабелем.

Обустройство водоносной скважины в колодце, называемом иначе кессоном, позволяет использовать теплоизоляционные свойства земли в качестве естественного утеплителя

Прокладка водопровода

При прокладке трубопровода следят за тем, чтобы он залегал ниже уровня промерзания грунта в данной местности. Для этого копают траншею нужной глубины и на ее дно укладывают 32-миллиметровую трубу, изготовленную из металлопластика или сшитого полиэтилена. Трубопровод из данных материалов можно заменить трубой ПНД, но нежелательно, так как она при заморозке может разрушиться.

Важно! Помните, что вода не может подаваться по шлангам, поэтому не используйте их для прокладки трубопровода.

Труба, проложенная ниже промерзания грунта, может быть переморожена в местах подъема. Избавиться от этой проблемы можно путем утепления фундамента дома, использования теплоизолирующих материалов для обертывания самой трубы, а также прокладки вдоль нее саморегулирующего греющего кабеля.

Если земляные работы на участке невозможно провести по каким-либо причинам или вообще лень этим заниматься, то можно трубопровод пустить по верху, слегка заглубив его в землю. При этом труба укладывается только вместе с саморегулирующимся греющим кабелем. Дополнительно трубу утепляют Энергофлексом или другими подобными материалами. Для сохранения теплоизолирующих свойств весь пирог помещают в канализационную или специальную гофрированную трубу большего диаметра. При этом в систему добавляют накопительную емкость, чтобы поливать растения теплой водой, благотворно влияющей на рост всех культур.

Важно! Вместе с водопроводной трубой прокладывают и кабель электропитания насоса. Электропровод должен быть четырехжильным с сечением 2,5 и выше. Коробку электропитания (ПЗУ) устанавливают в теплом помещении, специально выделенном в доме.

Выбор и установка насоса

Хорошую бесперебойную работу системы водоснабжения может обеспечить два типа насосов: погружной роторный или центробежный. Чаще всего приобретают скважинный погружной роторный насос подходящей мощности. При выборе насоса учитывают ряд параметров:

• глубину скважины;
• самую высокую точку водопотребления;
• минимальный столб воды;
• общий расход воды.

При покупке насоса обратите внимание на следующие технические характеристики:

• напор насоса, указываемый производителем в метрах (показывает, какую силу давления создают лопасти для того, чтобы протолкнуть воду);
• расход насоса, указываемый в кубометрах в час (показывает объем жидкости, которую может прокачать насос в единицу времени).

Уровень потребления электроэнергии зависит от величины его напора и расхода. Чем выше эти технические характеристики, тем больше расходуется электроэнергии при эксплуатации оборудования. При увеличении расхода воды падет напор. Минимизируя потери в трубопроводе, удастся оптимизировать работу насоса, не допуская его перегрузки. Наибольшим спросом пользуются насосы, обладающие напором в 60-80 метров, расход которых достигает 4 метров кубических в час.

Скважинные насосы различаются по мощности, напору, производительности. Применяются для перекачки чистой воды не только из скважин, но и из колодцев

Важно заметить, что если в населенном пункте бывают перебои в электроснабжении или возникают ситуации с периодическим падением напряжения, то насос необходимо подключить через стабилизатор.

Особенности монтажа агрегата

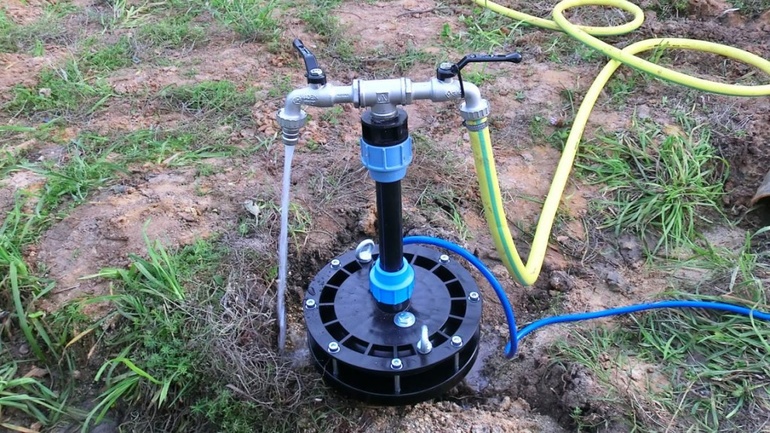

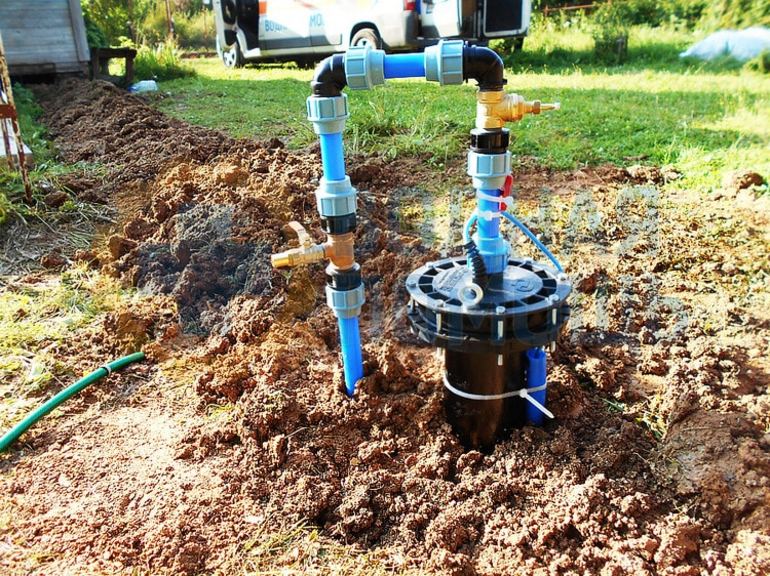

Разборное соединение «Американка 1″» позволит произвести отсоединение от скважинной трубы оголовка вместе с водопроводной трубой ПНД 32 и насосом, закрепленным с помощью стального 4-миллиметрового троса или капроновой 5-миллиметровой нити.

Монтаж погружного насоса с присоединенной водоподающей трубой и закрепленным стальным тросом проводят с особой аккуратностью, чтобы не допустить заклинивания оборудования

С помощью троса насос держится на определенном расстоянии от донного основания скважины, составляющем от одного до трех метров.  Оставлять большее расстояние не рекомендуется, так как оборудование может заилиться, что затруднит его подъем наверх или сделает вообще невозможной эту операцию. Монтаж обратного клапана выполняют в том случае, если это устройство не предусмотрено в конструкции насоса. Обратный клапан позволяет не допустить обратного тока воды из водопровода в скважину.

Перед спуском к насосу подсоединяют трубу ПНД 32 и цепляют трос. Надевают нижнюю часть оголовка, снабженную уплотнительной резинкой, на скважинную трубу. Начинают медленно опускать насос, фиксируя через каждые полтора метра питающий кабель к трубе с помощью пластиковых хомутов. При этом натягивать сильно кабель не стоит, а то при растяжке полипропиленовой трубы его может порвать. Насос опускают до дна, после чего осуществляют его подъем на один-два метра. В данном положении проводят фиксацию оборудования путем закрепления троса. Затем закрепляют верхнюю часть оголовка.

Схема последовательного соединения элементов системы

По данной схеме проводят устройство водопровода при подаче воды из скважины.

Одна из самых распространенных схем организации системы водоснабжения в частном доме, обеспечивающая подачу воды под необходимым давлением для работы всего сантехнического оборудования

Ниже представлены основные элементы системы автономного водоснабжения с краткой формулировкой их предназначения:

• гидроаккумулятор необходим для создания резерва воды и поддержания в системе приемлемого уровня давления;

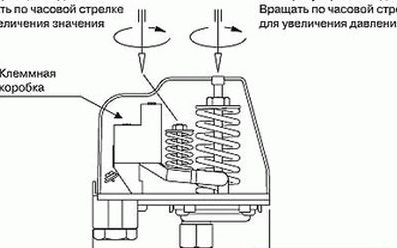

• реле давления позволяет регулировать включение и выключение электропитания скважинного насоса;
• реле сухого года отвечает за отключение питания насоса в случае исчезновения воды в скважине;
• ПЗУ (пускозащитное устройство) идет в комплекте с насосом;
• фильтр грубой очистки защищает систему от крупных частиц, загрязняющих воду;
• колба с встроенным картриджем очистки обеспечивает более тщательную фильтрацию воды;
• манометр необходим для контроля уровня давления.

Как видите, водоснабжение из скважины можно сделать своими руками, но при этом надо учитывать слишком много нюансов. Перед проведением работ следует ознакомиться с технологией их проведения. Возможно, привлечение специалистов поможет решить эту задачу быстрее и качественнее.

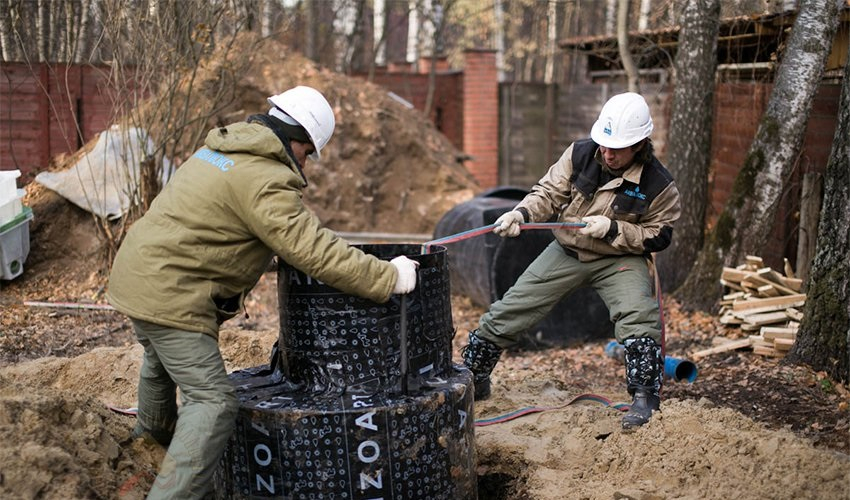

Для чего нужен кессон

Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.

1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины

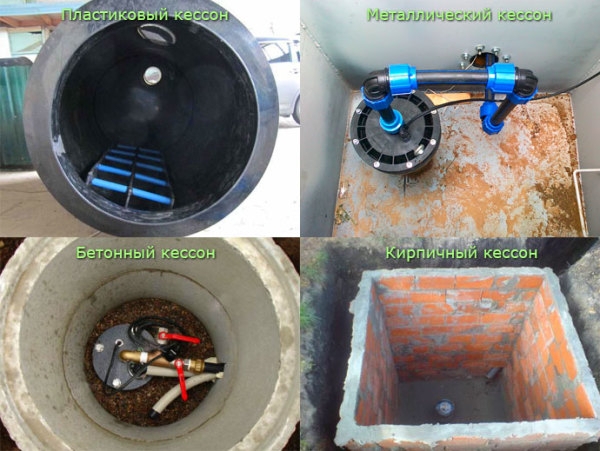

Кессоны можно изготовить самому из кирпича или бетона (по типу ленточного монолитного фундамента). Но есть достаточно предложений по продаже готовых форм из металла или пластика, с герметично закрывающейся крышкой, лестницей, отверстиями для оголовка скважины и подвода инженерных коммуникаций.

Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного «погреба», в котором достаточно места даже для накопительной ёмкости.

Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте

Варианты обустройства водообеспечения из скважины

Способ № 1 – подводка с автоматизированной насосной станцией. Если на участке имеется неглубокая скважина, и если уровень ее воды позволяет, можно установить ручной насос или насосную станцию. Принцип действия данной системы заключается в том что при помощи погружного насоса в гидропневматический бак откачивается вода, его вместимость может составлять от 100 до 500 литров.

Во время работы с неглубокой песочной скважиной, одним из более оптимальных вариантов является обустройство автоматизированной системы водоснабжения, обеспечивающее бесперебойную подачу воды в дом.

У самой емкости для накопления есть резиновая мембрана и реле, которые регулируют давление воды внутри емкости. Если бак заполнен, насос выключен, в момент, когда начинает расходоваться вода, реле подает на насос сигнал на включение и он начинает откачку воды из скважины.

Это означает что такой насос может работать как напрямую, подавая в систему воду, так и после того как падает давление в системе до определенного уровня, для того чтобы восполнить «запас» в гидропневматическом баке.

Сам ресивер (гидробак) необходимо разместить в любом наиболее удобном месте в доме, чтобы подвести трубопровод, обычно, это подсобное помещение. От кессона к месту ввода трубы в дом вырывается траншея, на дно которой прокидывают водопроводную трубу и электрический кабель питания для насоса.

По возможности, рекомендуется купить нагревательный электрокабель, который кроме питания насоса, будет также осуществлять прогревание трубы в зимнее время, тем самым предохраняя ее от замерзания.

Способ № 2 – с монтажом глубинного насоса. Во время такого способа водоснабжения, задачей глубинного насоса является откачка воды из скважины в накопительный бак, который располагается на самой возвышенной точке дома. Как правило, для обустройства накопительного бака отводят место на чердаке или втором этаже дома.

Если принято решение о размещении бака на чердаке, необходимо его стенки утеплить, что предотвратит замерзание в нем воды в зимнее время. Из-за расположения бака на высокой точке, создается эффект водонапорной башни, во время которого из-за перепада высот между гидробаком и точками подключения возникает давления, в этом случае 1 м водяного столба равняется 0,1 атмосферы.

Бак, как правило, бак изготавливается из пищевого пластика либо нержавеющей стали. Объем от 500 – 1500 литров. В зависимости от объема емкости, зависит количество воды: это важно, так как во время отключения электроэнергии она будет в кран поступать самотеком. Монтаж концевого поплавкового выключателя обеспечит автоматическое включение насоса когда падает уровень воды в баке.

Глубинные насосы используются в случае , когда расстояние до уровня воды в скважине более 9 метров. При выборе насоса, необходимо учитывать производительность скважины. Невзирая на то что от мощности устройства будет зависеть только скорость накопления водонаккопительного бака, во время приобретения лучше руководствоваться отметкой максимального расхода воды в доме.

Глубинный насос вместе с трубой и электрическим кабелем опускают в скважину, подвешивая его при помощи лебедки на оцинкованном тросе, лебедку также необходимо установить внутри кессона. Для того чтобы поддерживать необходимый уровень давления внутри системы и для того чтобы вода не откачивалась обратно в скважину, выше насоса монтируется обратный клапан. После того как установлены все элементы системы, необходимо лишь проверить внутреннюю разводку к точкам подключения, после чего подключить оборудование к щитку управления.

Из чего состоит система подачи воды из скважины в дом

Перед тем, как завести скважину в дом, следует выяснить, что для этого необходимо.

Система автономного водоснабжения – это комплекс средств, обеспечивающих поднятие воды из скважины, ее транспортировку, накопление, создание необходимых параметров давления, а также управление и координацию работы всех элементов системы.

Современные технические и материальные возможности позволяют создать полностью автономную и управляемую автоматикой систему водоснабжения, поэтому мы рассмотрим именно такой вариант комплектации.

Итак, в состав скважинного водопровода входят:

1. Глубинный насос для скважины. Большинство скважин имеют глубину, большую 8-ми метров, поэтому использовать приходится именно погружной агрегат;
2. Ниппель с двусторонней внешней резьбой, обратный клапан и муфта для соединения выходного отверстия насоса с подъемной трубой;
3. Водоподъемная труба. Здесь важно подобрать изделие, способное выдержать давление соответственно глубине скважины, лучше использовать металлопластиковые или полимерные модели, мы советуем трубы из полиэтилена низкого давления (ПНД);
4. Кабель электропитания двигателя насоса и гермоввод (влагозащитный клемник);
5. Фитинг для перехода от вертикальной трубы к горизонтальной. Это может быть колено или тройник, в зависимости от особенностей разводки труб;
6. Оголовок скважины. Это изделие представляет собой герметичную крышку на винтовых зажимах с выводом для трубы и кабеля, а также с крепежом для страховочного троса;
7. Горизонтальная труба для транспортировки воды от источника к дому. Здесь также лучше использовать ПНД-трубу того же диаметра;
8. Набор фитингов для подключения ресивера: поворотные муфты, угловой фильтр, ниппель. В зависимости от особенностей конфигурации труб этот набор может меняться;
9. Гидроаккумуляторный бак (ресивер) на 200 литров. Лучше использовать пластиковые изделия с мембраной, оснащенные манометром и реле давления;
10. Магнитный пускатель, клеммы которого замыкают/размыкают цепь питания насоса. Управляется пускатель с помощью оперативного тока от реле давления ресивера. Устанавливают для пуска мощных насосов с большими пусковыми токами;
11. Станция управления насосом, позволяющая производить ручной пуск и перезапуск прибора;
12. Датчик уровня воды в скважине и реле аварийного отключения насоса при падении уровня воды ниже допустимого.

Качественный погружной насос способен поддерживать давление в 65 метров при мощности всего 250 Вт.

Важно! Погружной насос и элементы управляющей автоматики должны быть максимально качественными, поэтому экономить и покупать изделия сомнительных производителей мы не рекомендуем.

Принципы составления схемы и прокладки водопровода

Сначала составляют план водопровода, где указывают, как подвести и завести воду из скважины в дом. В схеме отмечают бойлеры, потребители, коллекторы, насосы и фильтры для скважины. На чертеже обозначают места расположения этих конструкций и узлов, указывают направление трубопровода и расположение труб.

Общая схема водопровода в доме и на земельном участке включает следующие элементы и параметры:

• Скважина;
• Насосная станция или насос;
• Гидроаккумулятор;
• Система очистки воды для подачи в помещение;
• Запорный клапан;
• Тройник для распределения воды;
• Расположение труб внутри дома и на участке.

Трубы в доме прокладывают двумя методами. Последовательный способ оптимально подходит для небольшого дома площадью до 100 квадратных метров или дачи для сезонного проживания. В данном случае вода в дом из скважины попадает через главный трубопровод. У каждого смесителя или крана устанавливают тройник, который выводит воду к потребителю.

Коллекторный способ прокладки и разводки трубопровода гораздо дороже, но удобнее и эффективнее. Он требует использования большего числа труб, так как к каждому крану трубу проводят отдельно. Такая подводка подходит для просторных коттеджей и для тех, кто планирует в загородном доме жить круглый год.

Если вы только планируете строительство загородного дома и еще не определились с проектом, в каталоге “МариСруб” вы найдете десятки готовых вариантов. Для вас — двухэтажные и одноэтажные дома с балконом и террасой, уютные компактные дачи с мансардой и без, просторные коттеджи с гаражом, верандой и другими пристройками. Выбирайте понравившийся проект, и архитектор внесет необходимые изменения. Кроме того, вы можете заказать индивидуальное проектирование!

Подземный трубопровод

Схема внешнего трубопровода с системой подогрева трубы.

Теперь, собственно, о том, как от скважины завести в дом воду. Для этих целей лучше использовать трубу из полиэтилена, так как она продается в бухтах, и у вас есть возможность выбрать отрезок нужной длины, чтобы избежать лишних соединений.

Также пригодится поворотное соединение для ПНД-труб и набор дополнительных фитингов. Используйте только качественные изделия, мы рекомендуем остановить выбор на итальянских производителях.

Итак, инструкция по прокладке труб от скважины к дому:

• На глубину промерзания почвы (для каждого региона своя, средняя полоса России – около 5 метра) выкапываем траншею от скважины к дому. Лучше прокладывать коммуникацию по кратчайшей прямой линии, так как тогда не понадобятся поворотные стыковочные узлы, да и расход материалов будет ниже;

Производим земляные работы

• На дно траншеи подсыпаем слой песка высотой 10 – 20 см, с небольшим уклоном в сторону скважины (1% будет достаточно). На эту подсыпку укладываем трубу;

Укладываем трубу на песчаную подушку.

• Один конец шланга заводим в кессон и соединяем с помощью колена и фитингов с водоподъемной трубой;

Заводим трубу в кессон и соединяем ее с подъемной веткой.

• Второй конец заводим в специальное отверстие в фундаменте дома или цоколе, место входа снабжаем втулкой из пластика и тщательно герметизируем силиконом или другим герметиком;

Делаем ввод сквозь стену фундамента или цоколя.

• Трубу засыпаем слоем песка так, чтобы она была укрыта на высоту 15 см, затем засыпаем траншею землей. Камни в земле попадаться не должны, трамбовать засыпку нельзя.

Обсыпаем трубу и закапываем траншею.

• В нижней части трубы лучше предусмотреть дренажный кран для слива воды из скважины в случае консервации участка на зиму.

В нижней точке горизонтальной трубы или на вертикальном участке внутри скважины можно врезать кран для слива воды.

Важно! Если углубить трубопровод ниже уровня промерзания почвы не получается, тогда его следует утеплить специальным кожухом из пенополистирола, внутрь которого лучше вложить нагревательный кабель, который подключают к реле температуры. Также поступают с участком ввода, находящимся на поверхности или близко от нее.

Подключение ресивера

Как мы уже говорили, система водоснабжения обязана не только доставить воду потребителю, но и обеспечить приемлемые для обычной эксплуатации сантехнического оборудования производительность и давление. Погружной насос способен создать высокое давление, но оно будет непостоянным, и при резком запирании крана может случиться гидроудар.

Помимо этого, в случае если насос подключить к водопроводу напрямую, то при каждом отпирании крана в любом сантехническом приборе (раковина, мойка, ванная, унитаз и т.д.) будет включаться двигатель помпы. Это отрицательно скажется на сроке работы двигателя, механике насоса, и узлах отключения питания на реле либо пускателе.

Исходя из этого нужен гидроаккумулятор, который будет накапливать воду под давлением и подавать ее потребителю. В то время, когда давление в баке устройства упадет ниже определенного уровня, сработает реле давления, которое замкнет цепь питания двигателя насоса, и он закачает нужный количество воды. В случае если емкость бака будет 100 литров и более, то для средней по численности семьи количество запусков насоса будет маленьким, и он прослужит долго.

В большинстве случаев, количество бака ресивера рассчитывают исходя из соотношения 20 л на любой кран, а также унитаз, полив растений и другие.

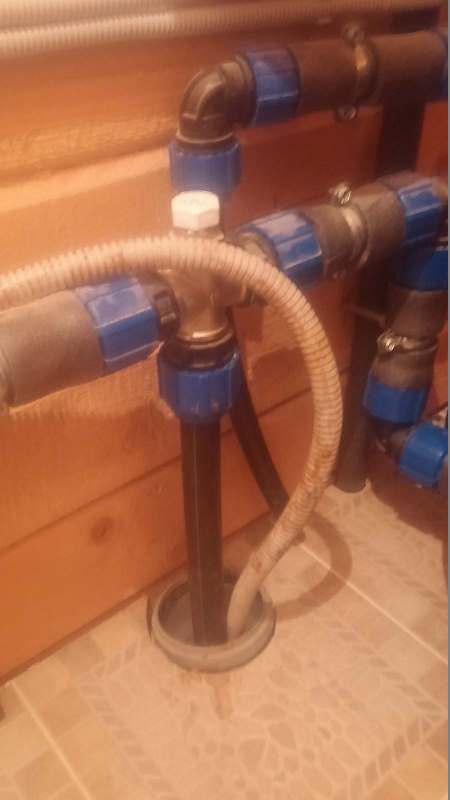

Мы остановились на вводе трубы в дом. Идем дальше:

• Ввод трубы соединяем через муфту с пятивыводным штуцером. Муфту накручиваем на дюймовое отверстие через ниппель с накидной гайкой;

• На входное отверстие ресивера накручиваем угловое колено, которое продлеваем отрезком трубы нужной длины. В случае если имеется возможность, вместо трубы и колена используем гибкий шланг с краном;

• Конец трубы ресивера соединяем через шаровый кран с накидной гайкой с любым свободным дюймовым отверстием штуцера. В случае если использован шланг с краном, то его конец через переходник («американка») на отверстие штуцера;

• К отверстию дюйма подключаем манометр;
• К незанятому отверстию дюйма подключаем реле давления;

• Оставшееся незанятым дюймовое отверстие распределительной муфты соединяем через кран с накидной гайкой с водопроводом, идущим к потребителю;

• Кабель питания насоса подключаем к клеммам реле, каковые будут создавать отключение и пуск. Схема коммутации несложная и обрисована в инструкции к реле. В случае если нужен пускатель, тогда через реле производится запитка его катушки, а насос подключается к клеммам пускателя;
• Раздельно запитываем кабель насоса через ручной включатель, рассчитанный на пусковой ток двигателя с двойным запасом;

• Посредством ручного тумблера производим запуск насосного оборудования и ожидаем, пока наполнится бак, и система машинально отключит питание двигателя помпы. Засекаем по манометру давление отключения. После этого открываем пара кранов и спускаем воду , пока система снова не запустит насос, кроме этого фиксируем значение давления;

Сверяем полученные значения с паспортными чертями ресивера, и, в случае если нужно, настраиваем реле.

Описание обвязки

Для летнего варианта можно оставлять верхний вывод на поверхности. Он будет использоваться только в тёплый период года при помощи подсоединения временного водопровода. Если вода нужна на протяжении всего года, то система должна быть постоянной. Для этого трубопровод необходимо укладывать ниже уровня промерзания. В среднем глубина должна составлять от 1 метра (зависит от региона). Кроме промерзания, стоит позаботиться и о том, чтобы внутрь системы не попадал мусор.

Также следует подумать о свободном доступе. Необходимо периодически выполнять ревизию системы и оборудования. Чаще всего схема обвязки скважины на воду включает в себя такие работы (если это не промышленная скважина):

1. Изготовление приямка, установка адаптера или кессона.
2. Создание проекта и прокладывание трубопровода.
3. Монтаж гидроаккумулятора, глубинного насоса и фильтрационной системы.

От качества выполнения работ и самого оборудования будет зависеть эксплуатация колодца. На этом этапе необходимо учесть все нюансы потребления воды.

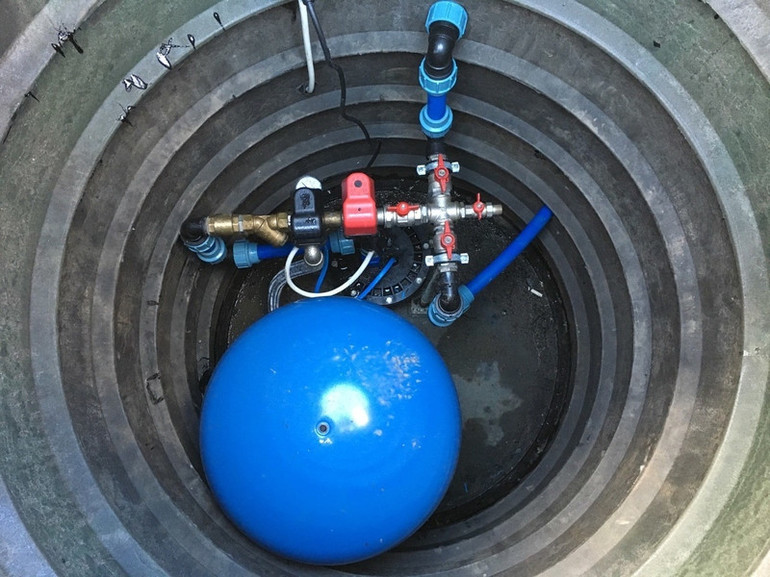

Типы подключения

Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.

Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:

1. Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
2. На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
3. С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.

В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.

При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:

1. Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
2. Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
3. Обустройство внешней гидроизоляции из гравия.
4. Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.

Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.

Подключение насосного оборудования происходит при помощи обычного скважинного оголовка. Трубопровод в этом варианте обустройства проходит под землёй.

Насос и фильтровальная система

Производительность — это основной показатель, на который следует опираться во время выбора насосного оборудования. Это количество воды, которую устройство может перекачать за час работы. Также есть дополнительные условия:

1. Максимальная производительность электронасоса должна равняться дебиту скважины.
2. Мощности должно хватать для нормальной подачи воды по системе в достаточном количестве.

Насосную станцию можно монтировать в кессоне. Эффективным методом подачи воды является установка глубинного насоса, который погружается в обсадную трубу. При выборе насосной станции необходим монтаж гидроаккумулятора и фильтрационной системы.

Достоинством является то, что всё оборудование находится за пределами жилого дома, но в случае необходимости обслуживания никаких проблем с доступом не возникает. Требуется регулярная ревизия накопительного бака, насоса и фильтра. Рядом устанавливается обратный клапан.

Виды гидроаккумуляторов

Гидроаккумулятор необходим для поддержания постоянного давления в системе водоснабжения. Он позволяет добиться необходимого напора.

Перечень решаемых задач следующий:

1. Экономия эксплуатационного ресурса электронасоса благодаря периодическим отключениям.
2. Предотвращение гидроударов, из-за которых могут выйти из строя отдельные элементы системы.
3. Создание запасы воды на случай отключения электроэнергии или поломки оборудования.
4. Поддержание постоянного давления в трубах.

Во время выбора опираются на производительность и потребности семьи в воде. Обычно используются мембранные и баллонные гидронакопители. Отличаются эти два вида своим внутренним устройством. Мембранный бак имеет два отсека. В первом находится воздух, а во второй подаётся жидкость.

У баллонного накопителя установлена груша, а не мембрана. Достоинства такого вида:

1. Жидкость не касается стенок накопительного бака. Это значит, что нет риска возникновения коррозии.
2. Груша легко заменяется.

Также гидроаккумуляторы различают по их расположению. Бывают вертикальные и горизонтальные устройства. Важной характеристикой является вместительность накопителя. Необходимо понимать, что он не будет полностью заполняться. Примерно половину объёма будет занимать воздух.

Выбор и монтаж всего оборудования должен выполняться комплексно. Необходимо сделать точные расчёты потребления воды. Правильная обвязка будет определять качество работы системы.

Установка адаптера для скважины

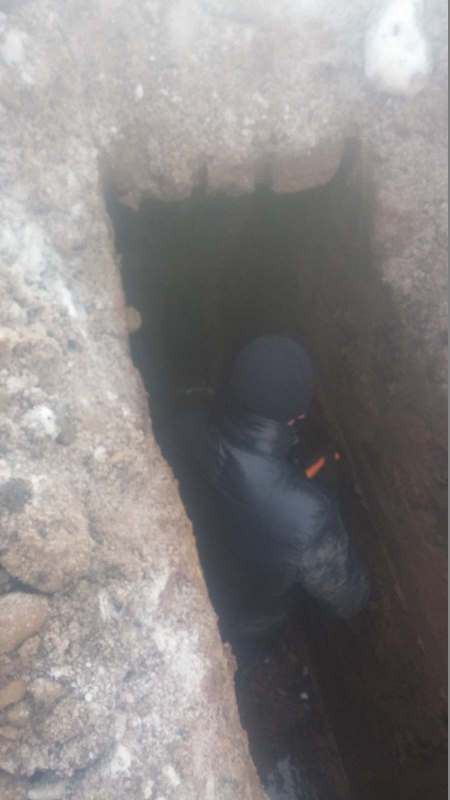

Итак, траншея готова, скважинная труба видна, начинаем сверлить отверстие под адаптер на глубине 2 метра.

После того как отверстие было готово, необходимо было с помощью специального ключа установить адаптер в это отверстие.
Мы сделали этот ключ из полипропиленовой трубы армированной алюминием. Ключ достаточно крепкий, в идеале нужна металлическая труба. Но мне было и с ПП удобно.

На наше скважине был установлен стандартный оголовок, после сняли оголовок, достали из скважины насос и стало понятно, что наш ключ с адаптером не пролезут.

Пришлось убрать синюю пластиковую трубу из скважины, а точнее один сустав 4 метровый. Она легко открутилась и была успешно убрана. После чего наш адаптер с ключом легко пролез в скважину и был установлен на вырезанное отверстие в стенке скважины.

Видно резьбу здесь.

После чего на штуцер адаптера была установлена уплотнительная резинка и все это затянулось прижимной гайкой. На штуцер так же была прикручена муфта ПНД, уложена труба в траншее и подключена к муфте, как у скважины так и в доме.

Теперь можно опускать насос на ключе с адаптером и важно попасть в ответную часть адаптера установленную в стенке скважины.

Ключ остается в скважине для возможности доставать насос при необходимости.

Все установлено, можно закапывать траншею с уложенной трубой.

ВАЖНО!  Если у вас недалеко баня, то лучше уложить трубу и на баню, т.е. из дома выводится труба и прокладывается в траншее. В случае если вам понадобится провести воду в баню вы сможете откопать в определенном месте трубу и довести до бани. Иначе вам придется делать раскопки аккуратно не пробив напорную трубу от скважины.

Кран для летнего водопровода. Обязательно продумайте слив воды на зиму из летнего водопровода.
