Основные требования к канализационным трубам и соединениям труб канализации

При выборе труб разного диаметра и принятии решения о том, трубы из какого материала будут использоваться, важно обозначить разницу между ними. Не так давно выбор канализационных труб и изделий для трубопровода ограничивался элементами, изготовленными из двух основных материалов, – чугуна и стали. На сегодняшний день ассортимент труб того или иного диаметра широк: производство труб осуществляется как из различных материалов, так и по разнообразным технологиям, которые имеют ряд достоинств и недостатков. Например, особое применение получили трубы из ПВХ для канализации, а также трубы канализационные из полиэтилена и другие пропиленовые фитинги.

При монтаже сточной системы важно помнить, что все типы канализационных труб и соединений, применяемых в работе, обязаны иметь высокий уровень пропускной способности. Кроме того, изделия, которые будут использоваться, должны обладать следующими особенностями:

  • долговечностью;
  • прочностью;
  • износостойкостью (речь идет о внутренней поверхности изделия);
  • устойчивостью к низким температурам;
  • внутренней гладкостью для предотвращения появления частых засоров труб.

К другим важным параметрам при покупке изделий для монтажа системы канализации относятся:

  • масса труб;
  • сложность выполнения работ;
  • совокупность времени, потраченного на установку системы;
  • стоимость перевозки.

Какими бывают трубы для канализации

Сегодня канализационные системы делают из двух видов труб: пластиковые и металлические. Пластиковые могут быть трех разновидностей, из:

  1. ПВХ — поливинилхлорид;
  2. ПП — полипропилен;
  3. ПЭТ — полиэтилен.

Достоинства

  • Устойчива к таким химическим веществам как: кислоты, щелочи, растворители.
  • Прочность — их можно закапывать в землю на глубину 16 метров.
  • Гладкая внутренняя поверхность, что предотвращает образование налета внутри.
  • Небольшой вес — вес одного метра диаметром 110 мм будет всего 1,5 килограмма.

Металлические канализационные трубы не могут похвастаться большим выбором материала, выпускаются только из чугуна.

Достоинства чугунных труб

  • Долговечность — срок службы чугунных изделий превышает 60 лет.
  • Прочность — они позволяют установить стояк практически любой длины.
  • Несложный монтаж — изделия имеют раструб, что упрощает монтаж.

Конечно они очень тяжелые, но это компенсируется их колоссальной прочностью.

После ознакомления со свойствами двух видов труб можно переходить к их размерам.

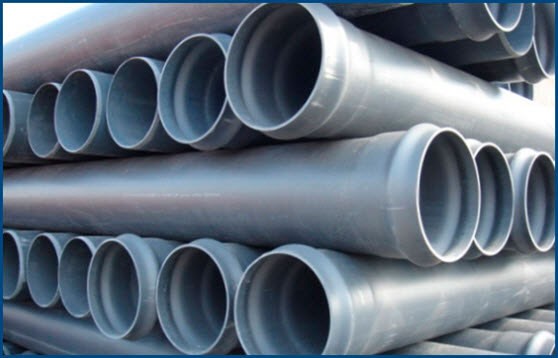

какой длины канализационные трубы

Размеры пластиковых труб

Как уже говорилось выше, пластиковые трубы бывают трех разновидностей: ПВХ, ПП, ПЭТ. Друг от друга они отличаются характеристиками как базовыми так и техническими.

И только размеры остаются стандартными, независимо от вида. Таким образом, в одной системе допускается использование нескольких видов из разных материалов.

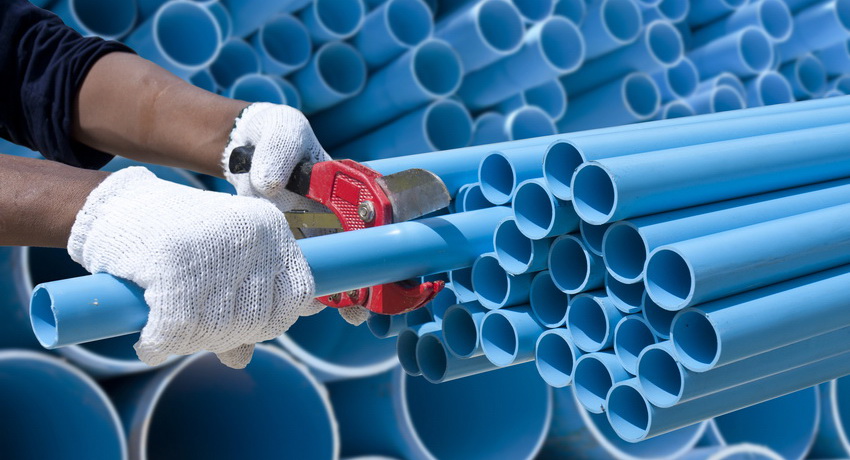

Размер и применение ПВХ труб

Трубы из поливинилхлорида производятся в соответствии с ГОСТ Р 51613 — 2000 и ВСН 48 — 96. Напорные трубопроводы регламентируются ГОСТом, а безнапорные строительными нормативами (ВСН).

В соответствии со строительными нормативами, безнапорные трубы имеют три размера по диаметру — 50 мм, 90 мм, 110 мм. Толщина стенки составляет 3,2 мм, длина 0,5 — 8 м.

Напорные значительно отличаются от своих безнапорных аналогов. Количество типоразмеров составляет 13 штук, а диаметр варьируется от 63 мм до 315 мм.

Однако, несмотря на такой большой сортамент пластиковых труб, востребованными являются не все. Чаще используются такие варианты:

  • Если не считать самых популярных вариантов 100 и 110 мм, то 75 мм трубы имеет большую популярность. Их используют в качестве отводов от ванн и душевых кабинок.
  • Трубы диаметром 100 и 110 мм используются для сооружения стояков и монтажа наружных трубопроводов.

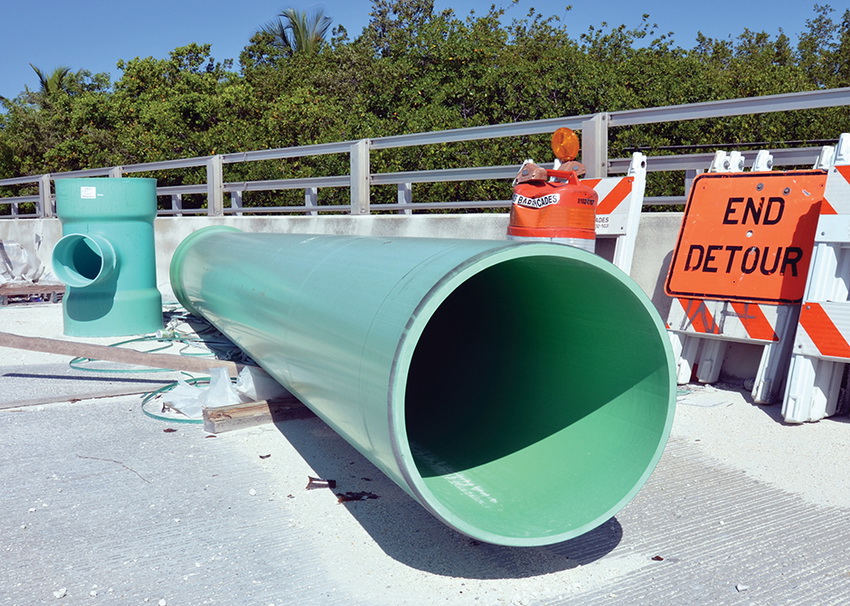

  • 200 и 300 миллиметровая труба применяется при монтаже промышленной канализации.

Канализационные трубы ПЭТ

Трубы из полиэтилена выпускают в соответствии с регламентом ГОСТ 22689.2-89, и имеют всего 4 разновидности сортамента. Диаметр равен — 40, 50, 90 или 110 миллиметров. Если труба выполнена из полиэтилена низкого давления, то толщина ее стенок составит всего 3 мм.

Трубы из пэт высокого давления выпускаются меньшего диаметра, а толщина стенок составляет: 3 мм для труб диаметром 40 — 50 мм, и 5 мм для диаметра 90 — 110 мм. Длина может варьироваться от 2 до 9 метров, причем это зависит напрямую от диаметра изделия. Чем больше диаметр, тем больше длина отрезка.

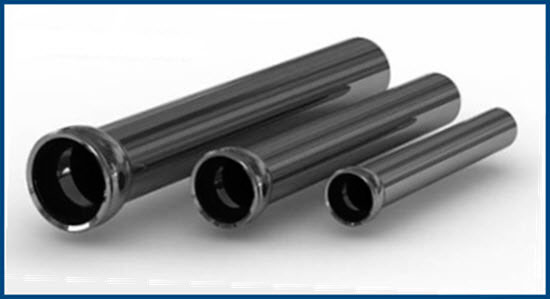

длина чугунной канализационной трубы

Полипропиленовая труба

Внутренние трубы из пропилена производятся в соответствии с ТУ 4926-002-88742502-00. В соответствии с этими условиями, их диаметр может составлять 50, 100 и 150 мм, а толщина стенки от 3 до 5 мм в зависимости от диаметра. Используются полипропиленовые изделия как для стояков, так и для отводящих линий от сантехнических приборов.

Так же есть еще и более габаритные полипропиленовые аналоги, которые используются для прокладки внешних стоков. Так например продукты известных марок Pragma и  Korsis могут иметь диаметр от 110 мм до 1,2 метра.

Керамические трубы

Керамические трубы, как правило, используются для организации канализационных систем на предприятиях с агрессивными стоками, содержащими химически активные элементы. Технические параметры должны соответствовать нормативу ГОСТ 286–82. Диаметр (до 1200 мм) позволяет использовать их в магистралях с высокоинтенсивным движением сточных вод.

Преимущества:

  • полная невосприимчивость практически к любым химическим воздействиям;
  • большая толщина стенок позволяет использовать керамические трубы без дополнительного укрепления под дорогами с интенсивным движением грузового транспорта.

Недостатки:

  • небольшая длина одной секции и значительный вес, из-за чего существенно повышается трудоёмкость и длительность монтажных работ;
  • низкий уровень сопротивления ударным деформациям. При монтажных работах необходимо быть предельно аккуратным;
  • чувствительность к отрицательным температурам. При замерзании керамика разрушается. Необходимо соблюдать глубину заложения или обеспечить теплоизоляцию.

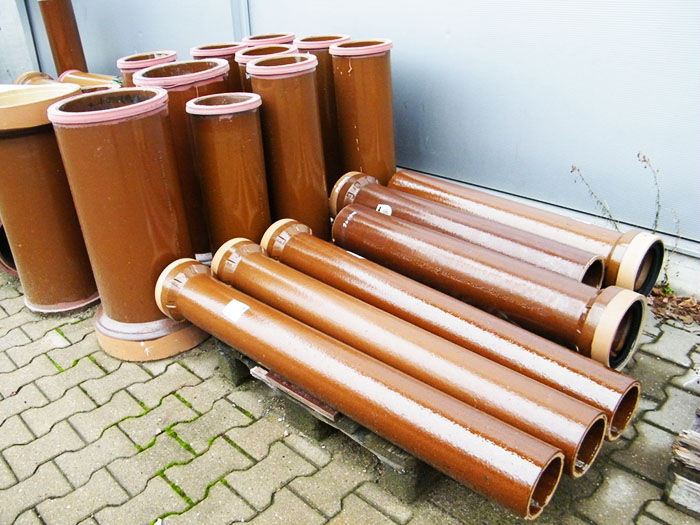

Керамические канализационные трубы

Керамические канализационные трубы

Стандартные размеры канализационных труб

Размеры канализационных труб — длина, вес, диаметр

Независимо от того, какие материалы изготовления канализационных труб будут выбраны для того или иного случая, размеры их, скорее всего останутся стандартными, хотя подобрать нечто совершенно эксклюзивное, конечно возможно. Однако нет особого смысла изощряться в таких вещах, так как это может затруднить ремонтные работы впоследствии, что не желательно. Именно из-за этого и придуман был общий стандарт, чтобы не путаться и заранее понимать, что, когда и как применять, какие трубы подбирать и укладывать в качестве канализации.

Рекомендуемые для жилого дома

Оптимальным будет использование полимерных труб, однако выбирать тут, конечно же, вам. Чугунные изделия отличаются невероятной прочностью, а вот пластиковые легкостью и простотой сборки. Вне зависимости от выбранного материала, существуют стандартные размеры для каждого участка канализационной системы дома.

Таблица 1 Размеры пластиковых канализационных труб для внутренних целей

Сантехнический прибор Внутренний диаметр (мм)
Унитаз 110
Стояк 110
Отводы 65-75
Ванна, мойка, душевая 40-50
Биде, раковина 40-50
Комбислив, разводка 50
Посудомоечная и стиральная машина 25

Когда с внутренним обустройством все стало более или менее понятно, следует обратить внимание, что канализация снаружи жилого помещения будет иметь несколько иные параметры. Причем это не просто желательные размеры, а стандарт, которые необходимо соблюсти иначе состыковаться с центральной канализационной системой получится едва ли.

Таблица 2 Размеры чугунных или пластиковых труб для наружной канализации

Место монтажа Диаметр (мм)
Наружный магистральный трубопровод 110-160 (зависит от диаметра стояков)
Бани и сауны 150-200
Бассейны 200-300

Таким образом, сегодня намного легче, чем раньше смонтировать канализационную систему по всем правилам, требования ТУ и ГОСТам, так как вся информация о размерах пластиковых и чугунных канализационных труб имеется в свободном доступе и отыскать ее не трудно, если задаться такой целью. Делая все по правилам, то можно избежать множества проблем в будущем, к примеру, когда нужно будет купировать поломку или вовсе заменить устаревшие или вышедшие из строя трубы.

ПВХ, ПП и ПЭТ-трубы

Все трубы, которые производятся из поливинилхлорида подпадают под действие определенных норм. Этот два определенных ГОСТа: Р 51613-2000, а также ВСН 48-96. Причем такие изделия из пластика могут как напорными, так и безнапорными. Первые можно и разрешается применять в обустройстве водопровода, где присутствует напор, вторые же предназначены исключительно для канализации и слива, в котором не предусмотрен напор и жидкость сама стекает под действием гравитации. Давайте рассмотрим стандартные размеры и диаметры труб, а также уклоны, что им необходимо придать для безнапорных видов и типов.

Таблица 3 Стандартные размеры канализационных труб ПВХ

Прибор Уклон Расстояние между сливом и сифоном (см) Размеры ПВХ-труб
Центральный стояк 100
Отводы центрального стояка 65-75
Ванна 1:30 100-130 40
Душ 1:48 150-170 40
Комбинированный слив 1:48 170-230 40
Унитаз, биде 1:20 70-600 30-100

Согласно строительным нормативам, канализационные трубы такого порядка чаще всего имеют стандартные размеры в диаметре 50, 90 и 110 миллиметров. При этом толщина стенки такого изделия составляет всего 3.2 миллиметра, а вот длина может варьироваться от половины, до восьми метров. Общее же число типоразмеров канализационных труб из поливинилхлорида или полипропилена составляет тринадцать разновидностей. Понятно, что самые мелкие, диаметром до 75-100 мм используются внутри зданий, 100-110 мм снаружи, а вот 200-300 мм подойдут для создания магистральной канализации.

Касаемо полиэтилена, из которого сегодня тоже выпускаются трубы канализации, то производятся они согласно требованиям ГОСТа 22689.2-89 и имеют всего четыре основные и единственные разновидности.

  • 40 миллиметров.
  • 50 миллиметров.
  • 90 миллиметров.
  • 110 миллиметров.

Такие изделия низкого давления, вне зависимости от диаметра, будут иметь толщину стенки в три миллиметра, а для высокого давления, в пять.

Отличия от других полимерных труб

Помимо поливинилхлорида канализационные трубы изготавливаются и из других видов полимера: полиэтилена (ПЭ), полипропилена (ПП), полибутилена (ПБ) или полиамида (ПА).

Эксплуатационные свойства ПВХ ПП ПЭ
Плотность, г/см³ 1,35-1,43 0,9-0,91 0,94-0,96
Химическая устойчивость средняя низкая средняя
Морозоустойчивость, ⁰C до -15 до -15 до -60
Устойчивость к УФ средняя средняя повыш.
Максимальный температурный порог, ⁰C 65 90-100 40-60
Предел стойкости при растяжении, Мпа 40-50 250-400 100-170
Предел стойкости при изгибе, Мпа 80-120 980-1370 120-170

Область применения и виды

Широкий ассортимент канализационных труб из ПВХ обусловлен разнообразием технологий производства, пластификаторов и иных веществ, добавляемых в полимер для варьирования физических и технических характеристик и адаптации их под различные условия эксплуатации:

  • внутридомовых систем канализации (септика, выгребных ям, установок биотанк);
  • водосточных коммуникаций;
  • дренажных конструкций;
  • уличных ливневых сетей;
  • трубопроводов химической и текстильной промышленности и мн. др.

Общепризнанной считается следующая классификация:

  • По предназначению на внутренние и наружные.
  • По типу отводной системы на напорные и безнапорные (самотечного типа).
  • По форме на гладкие и гофрированные.
  • По классу жёсткости на L- , N- и S-модели, характеризующие устойчивость изделий к механическим нагрузкам.
  • По типоразмеру (соотношению толщины стенок к диаметру) на лёгкие, средние и тяжёлые. Данная градация позволяет подобрать модель в зависимости от предполагаемой глубины залегания трубопровода.

Внутренняя и наружная

В зависимости от расположения канализационного контура (внутри или снаружи помещения) ПВХ-трубы подразделяются на внутренние и наружные. Данная классификация предопределяет физические качества изделий, такие как прочность, жёсткость и толщина стенок, устойчивость к перепадам температур и износоустойчивость.
Размеры канализационных труб — длина, вес, диаметр

По ряду причин поливинилхлоридные трубы для внешнего канализационного контура часто изготавливаются из более стойкого непластифицированного ПВХ, а потому толще и прочнее внутридомовых:

  • Из-за низкой степени морозоустойчивости поливинилхлорида наружные ПВХ-трубы укладываются под землёй, что увеличивает нагрузку на них извне (слой грунта, асфальта, пешеходного и автомобильного транспорта). В редких случаях допускается поверхностное прокладывание трубопровода при условии его обязательного утепления.
  • Воздействие грунтовых вод или динамическое движение носителя может привести к разгерметизации магистрали из-за её смещения и повреждения стыковочных узлов.
  • Промерзание грунта или носителя может привести к деформации или разрыву трубопровода.

Для визуальной идентификации канализационные ПВХ трубы изготавливаются в различной цветовой гамме:

  • внутренние – серого цвета;
  • наружные – оранжевого. Кроме того яркий оранжевый цвет позволяет без труда идентифицировать трубопровод при проведении земляных работ, предупреждая тем самым возможность его случайного повреждения.

Недопустимо применять снаружи трубы, которые предназначены для создания внутренней канализации.

Напорная и безнапорная

В зависимости от способа организации движения рабочего потока выделяют напорные и безнапорные ПВХ-трубы.
Размеры канализационных труб — длина, вес, диаметр

Напорные трубопроводы представляют собой системы канализации с принудительным удалением сточных масс посредством насосного циркуляционного оборудования, в том числе санитарных насосов с измельчителями и глубинных насосов. Повышение скорости движения потока в магистрали и рост уровня рабочего давления (до 10 атмосфер и более) предъявляют особые требования к прочности используемых труб и методу их соединения.

Напорные трубы изготавливаются преимущественно трёхслойными из непластифицированного ПВХ, характеризуемого повышенной устойчивостью к механическим повреждениям и деформации. Однако они менее пластичны и не подлежат сгибанию.

По величине максимального внутреннего давления напорные трубы выпускаются в 4 модификациях:

  1. PN6 — до 0,6 Мпа;
  2. PN10 — до 1 Мпа;
  3. PN16 — до 1,6 Мпа;
  4. PN20 – до 2 Мпа.

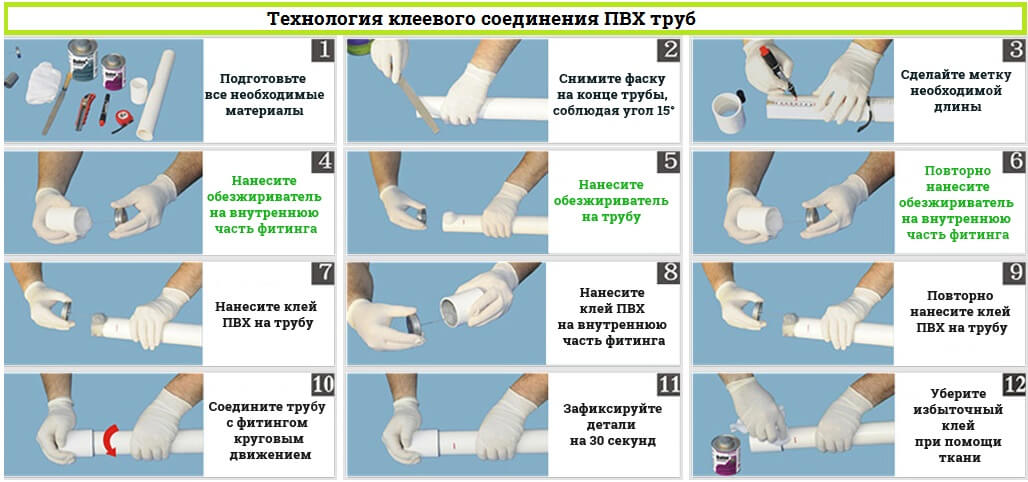

По способу соединения канализационные ПВХ-трубы для принудительной циркуляции потока разделяются на:

  • клеевые;
  • раструбные.

Безнапорные, выпускаемые для канализаций самотечного типа со скоростью движения потока не более 8 м/сек и рабочим давлением не более 0,16 МПа, уступают напорным в показателях прочности. Обустройство сточных магистралей, в которых вывод носителя осуществляется под действием силы тяжести, обычно выполняется стандартными однослойными трубами (для обустройства вертикальных стоков — трёхслойными) с раструбным способом соединения при обязательном соблюдении угла наклона трубопровода.

Гофрированная

В отдельную категорию выделяют гофрированные (спиральновитые) пластиковые трубы, которые могут применяться как внутри, так и снаружи помещения, как в напорных, так и в самотечных магистралях.
Размеры канализационных труб — длина, вес, диаметр

Гибкость ПВХ-изделий позволяет использовать их в сложных конструкциях и на труднодоступных участках магистрали, направляя поток носителя по нужной траектории.

По способу производства гофротрубы подразделяются на:

  • однослойные, используемые для внутридомовых и лёгких наружных магистралей;
  • двухслойные, предназначенные для прокладывания подземных трубопроводов;
  • трёхслойные, применяемые для укладки канализационных сетей под автомагистралями, жд-полотнами и т.п.

Спиралевидная конструкция гофротруб повышает показатель кольцевой жёсткости изделий, что позволяет им противостоять повышенным нагрузкам даже при подземной укладке трубопровода, а гладкая внутренняя поверхность не затрудняет прохождение стоков.

Дополнительным преимуществом гофрированных труб является их более низкий вес в сравнении с гладкими аналогами.

Размеры канализационных труб

Размеры канализационных труб

Несмотря на отличия в технических и эксплуатационных характеристиках, размеры канализационных труб остаются стандартными и регламентируются специальными документами. В зависимости от диаметра и толщины стенок определяется назначение изделий.

Чугунные трубы для канализации бывают двух типов:

  1. SME — оснащены раструбным отверстием с одного конца;
  2. SMU — не имеют раструбов на концах.

Маркировка металлического трубопровода — это значение внутреннего диаметра (DN). Чтобы определить внешний, необходимо прибавить 4-5 мм толщины стенки. Общепринятый размерный стандарт — от 50 до 400 мм DN. Длина зависит от типа. SME-трубы выпускаются длиной от 15 см. SMU-трубы, ввиду повышенной прочности, не изготавливаются больше 3 м длины. Существенным недостатком чугуна является его вес — при длине 1 м и диаметре 100 мм вес составляет 13-14 кг.

ПВХ-трубы для канализации бывают напорными и безнапорными. Стандартные размеры изделий соблюдаются по ГОСТ 51613-2000 и 32412-2013, которые предусматривают внешний диаметр от 32,4 до 316 мм, внутренний — от 32 до 315, толщину стенок — 2-4,7 мм. Безнапорные ПВХ-трубы выпускают длиной от 50 до 800 см и с показателями DN 50, 90, 110. Напорные представлены большим ассортиментом из 13 видов и предполагают размеры 63-316.

ПЭТ-трубы представлены на рынке тремя типами с определенными размерными значениями:

  1. ПНД-трубы — изготовлены по технологии низкого давления, имеют толщину стенок от 2 до 29,3 мм.
  2. Среднего давления — при толщине стенок от 2 до 46,2 мм имеют повышенную устойчивость к нагрузкам и температурным перепадам.
  3. Тяжелые — рассчитаны на использование в промышленном производстве и на крупных предприятиях.

Длина ПЭТ-труб для канализации варьируется в пределах 2-9 метров и зависит от диаметра. Чем больше окружность изделия, тем большую длину оно имеет. При этом вес ПНД-труб не превышает 1,5-2 кг на погонный метр.

Полипропиленовые канализационные трубы имеют габариты в зависимости от назначения:

  • Стандартные 50-150 мм применяются в бытовом и наружном водоотведении и предназначены для частных коттеджей, многоэтажных домов, коммерческих предприятий.
  • Габаритные 110-1200 мм используются в масштабных сферах промышленности, например, металлургии или машиностроении, а также для внешних водостоков.

Более подробные размерные характеристики представлены в таблице:

Параметры Чугунные Поливинилхлоридные Полиэтиленовые Полипропиленовые
ГОСТ 6942-98 / 9583-75 51613-2000 / 32412-2013 18599-2001 32415-2013
Внутренний диаметр (мм) 65-1000 32-315 18-63,8 18-95
Наружный диаметр (мм) 81-1018 32,4-316 20-110 32-150
Толщина стенок (мм) 4,7-22,5 2-4,7 2-46,2 1,9-15,1
Вес погонного метра (кг) 11-526 От 1,5 От 1,5 От 1,5
Самые востребованные размеры 50, 75, 100, 150 40, 50, 110 40, 50, 110 32, 40, 50, 100
Норма в частном доме 50-75 25-75 40-50 40-60
Норма в многоэтажном доме 100-150 32-110 50-110 От 110

Металлические и пластиковые виды канализационных труб

Металлические трубы производятся из такого материала, как черный металл. Подобные трубы считаются наиболее практичными с точки зрения экономии. Они обладают следующими особенностями:

  • высокой прочностью;
  • простотой в обработке;
  • возможностью эксплуатации в различных диапазонах температур.

При всех преимуществах существует ряд недостатков, которые заключаются в подверженности коррозии и большой массе. На сегодняшний день такой вид труб для канализационных систем в домах фактически не используется. Эти трубы применяются исключительно в промышленной сфере для отвода химических жидкостей.

Самым популярным материалом для производства труб является пластик. Пластиковые трубы изготавливаются не только из полиэтилена низкой и высокой плотностей, но и из полипропилена, а также поливинилхлорида (ПВХ). Пластиковые трубы часто являются элементами внутреннего и внешнего монтажа. Такие трубы отличаются друг от друга как диаметром, так и расцветкой. Подобные трубы могут использоваться в качестве слива на кухне, в санузле или ванной.

К главным особенностям материала относятся:

  • диэлектрические свойства, то есть трубы устойчивы к электрохимической коррозии;
  • срок службы более 50 лет;
  • простота монтажа;
  • доступная цена на такую разновидность труб и фитингов к ним;
  • внутренняя поверхность труб характеризуется гладкостью на протяжении всего эксплуатационного периода;
  • стойкость к веществам агрессивной среды и к другим стокам.

Основным недостатком пластиковых труб являются акустические характеристики.

Достоинства и недостатки труб из поливинилхлорида

Поливинилхлорид (ПВХ) представляет собой бесцветный и прозрачный термопластичный полимер.

Он характеризуется устойчивостью к:

  • кислотно-щелочной среде;
  • большому числу растворителей;
  • жирам и минеральным маслам;
  • солевым и спиртовым растворам.

При правильной эксплуатации ПВХ-трубы обладают рядом преимуществ:

  1. Гладкость внутренней поверхности повышает проходную способность трубопровода, снижая коэффициент трения, препятствует образованию осадка.
  2. Жёсткость и высокая механическая прочность (прочность на разрыв – 50 Мпа) обеспечивает работу системы в условиях внутреннего давления в диапазоне от 6 до 16 бар и позволяет использовать пластиковые трубы даже на глубине 8 метров.
  3. Материал инертен, не вступает в контакт с носителем и не подвержен поражению бактериями, что делает его безопасным для использования в жилищно-коммунальном хозяйстве и облегчает проведение очистительных работ.
  4. Устойчивость к коррозии.
  5. Простота монтажа. Низкая удельная плотность винила обуславливает небольшой вес изделий из него (от 2 кг/п.м., параметры могут меняться в зависимости от толщины стенки). Это облегчает транспортировку, а наряду с раструбным способом соединения, и монтаж трубопровода без привлечения спецтехники и спецоборудования.
  6. Благодаря диэлектрическим свойствам материала отпадает необходимость в заземлении канализации из ПВХ-труб.
  7. Длительный срок эксплуатации (до 50 лет).
  8. Низкая стоимость материала и производства в сравнении с металлическими, чугунными и бетонными аналогами.

Однако ПВХ и изделия из него обладают рядом недостатков:

  • При длительном воздействии ультрафиолета материал теряет прочность и эластичность. Однако данную проблему производители решают путём добавления в состав специального светопоглощающего красителя, который создаёт некий фильтр, ограничивающий зону поражения глубиной не более 0,05 мм;
  • Низкая морозоустойчивость. Уже при температуре -15⁰C ПВХ-материал становится хрупким и разрушается, что предъявляет к наружному использованию ПВХ-труб ряд требований: подпочвенная прокладка трубопровода, либо его наземное утепление.
  • Склонность к деформации при температурах выше 65⁰C (для некоторых моделей — 90⁰C). Это ограничивает его использование в сфере транспортировки высокотемпературных носителей.

Диаметры и размеры

Размеры ПВХ-труб (диаметры и толщина стенок) напрямую влияют на пропускную способность и механическую прочность, а значит, эффективность канализационной магистрали. Разнообразие длин изделий позволяет установить трубопровод с минимальными финансовыми потерями.

Различают внутренний и наружный диаметры:

  • внутренний — размер сечения полости трубы без учёта толщины стенок, учитывается для расчёта пропускной способности трубопровода;
  • наружный – размер сечения трубы с учётом толщины стенок, необходим для расчёта монтажных (соединительных) и изоляционных материалов.

Толщина стенок предопределяет максимально-допустимое давление в системе, степень защиты от внешнего механического воздействия и глубину залегания трубопровода. При этом она варьируется в зависимости от класса жёсткости:

  1. SDR51_SN2, облегчённые – от 2,2 до 5,9 мм; глубина до 4м. Применяются на участках не подверженным транспортным нагрузкам (в помещении, в жилых кварталах, под тротуарами и в парковых зонах).
  2. SDR41_SN4, средние – от 3 до 7,7 мм; глубина не более 6м. Допускается размещение в зонах с умеренной транспортной нагрузкой.
  3. SDR_SN8, тяжёлые (промышленные) – от 5 до 9,2мм; глубина до 8м; ориентированы для монтажа в зонах с повышенной нагрузкой преимущественно для общегородских и производственных канализационных магистралей.

Где SDR – обозначение прочности и кольцевой жёсткости, выражаемое в соотношении толщины стенок и диаметра ПВХ-трубы, а SN – обозначение класса жёсткости.

Особенности труб для канализации ПВХ: виды комплектующих, фото изделий

Канализация конструируется на основе труб, которые являются неотъемлемой частью системы. В процессе эксплуатации эти элементы подвергаются нагрузкам статического и динамического характера, поэтому к выбору изделий следует подходить основательно и уделять внимание техническим характеристикам.

Производителями изготавливаются трубы ПВХ самых разнообразных размеров, для всех вариантов канализации

Производителями изготавливаются трубы ПВХ самых разнообразных размеров, для всех вариантов канализации

Поливинилхлоридные изделия широко используются для обустройства как внутренних, так и наружных систем канализации. Среди прочих полимерных изделий они считаются наиболее популярными и востребованными. Эти пластиковые изделия цилиндрической формы изготавливаются на основе поливинилхлоридного термопласта. Данный материал имеет одно выгодное свойство, за счет которого трубы ПВХ приобретают улучшенные характеристики. Дело в том, что поливинилхлоридный термопласт после температурной обработки и процедуры экструзии хорошо сохраняет форму.

Согласно ГОСТу 51613-2000 безнапорные трубы ПВХ для канализации тестируются на ударную прочность по системе Шарпи. Максимально допустимое количество элементов, которые подвергаются разрушению не должно превышать 10%.

Обратите внимание!Допускается незначительное изменение длины элементов после нагрева, но не более чем на 5%.

ГОСТом также определены стандартные размеры пластиковых труб для канализации, а также предельные отклонения от параметров, которые допустимы в качественных изделиях. Поливинилхлорид содержит в своем составе два компонента – стабилизированный хлор и этилен. С целью улучшения эксплуатационных характеристик производители добавляют в термопластические смеси различные присадки. В результате под влиянием высокого давления получается композитное соединение с высоким запасом прочности.

ПВХ трубы для канализации имеют очень высокий запас прочности и не подвержены воздействию агрессивной среды

ПВХ трубы для канализации имеют очень высокий запас прочности и не подвержены воздействию агрессивной среды

Почему выгодно купить трубы ПВХ для канализации

Полимерные изделия обладают множеством достоинств. Производители наделили пластмассовые трубы небольшим весом, сохранив при этом достаточно высокий уровень прочности. Стоимость доступна для большинства покупателей, поэтому потребители отдают предпочтение именно этому типу продукции.

К числу важнейших преимуществ также можно отнести выгодные эксплуатационные характеристики. Внутренние стенки полимерных труб имеют гладкую поверхность с незначительным присутствием продольных полос и волнистости, поэтому вероятность образования засоров, вызванных накапливанием фекальных фракций или наростами, крайне низка. Пластик не подвержен коррозии и проявляет устойчивость к влиянию агрессивных сред.

Для строительства напорной канализации трубы ПВХ подходят идеально. Причем монтаж системы можно выполнить собственными руками. Для этого не требуется применения специального оборудования. В продаже представлено широкое разнообразие размеров и монтажных элементов, что в значительной степени упрощает проектирование и монтаж разводки трубопровода.

Изделиям, предназначенным для прокладки наружной канализации, присуща морозостойкость. Срок эффективной эксплуатационной службы труб, изготовленных на основе полимеров, превышает 50 лет. Если строго соблюдать требования монтажной технологии, канализационная магистраль не будет подвергаться смещению. Стыковочные узлы нередко расходятся, когда меняется уровень залегания грунтовых вод. Но если в процессе монтажа не было нарушений, даже в таких условиях система из полимерных труб остается герметичной.

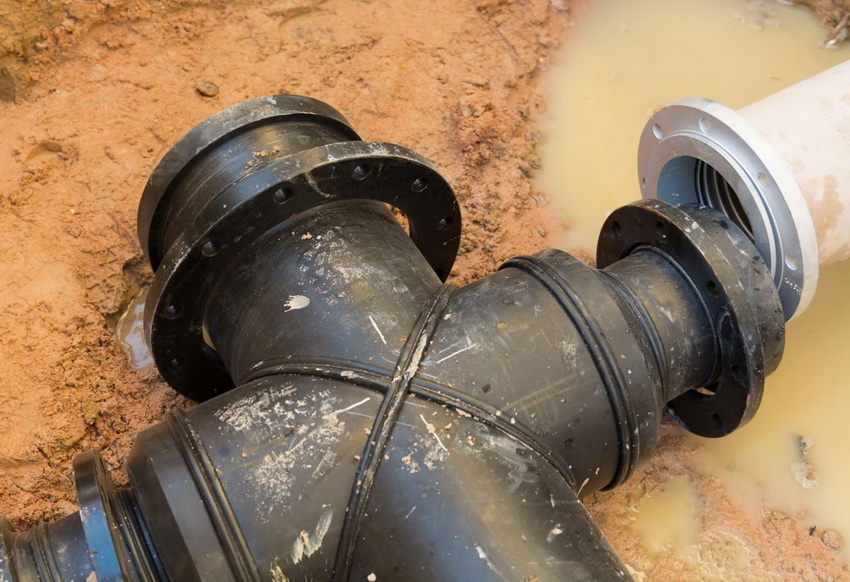

Чтобы избежать протекания, необходимо проводить монтаж канализационных труб строго в соответствии техническим требованиям

Чтобы избежать протекания, необходимо проводить монтаж канализационных труб строго в соответствии техническим требованиям

Важно!Под влиянием ультрафиолета снижаются эксплуатационные характеристики труб. Поэтому не рекомендуется хранить изделия в местах, где на них будут попадать прямые солнечные лучи.

Виды сантехнических труб и переходники ПВХ для канализации

Ассортимент пластиковых изделий очень широк, благодаря чему потребители могут купить пластиковые трубы для канализации любых модификаций и назначения. С учетом назначения и эксплуатационных условий можно выделить три категории элементов для строительства магистрали.

Все они находятся в полном соответствии с основными типоразмерами. Изделия с облегченной конструкцией (SN-2), используются для прокладки канализации в зоне пешеходного тротуара. Сфера их применения распространяется и на зоны отдыха с зелеными насаждениями, а также территории, которые не подвергаются транспортным нагрузкам.

Трубы с усредненными параметрами (SN-4) прокладываются в зонах, где наблюдается небольшая транспортная проходимость. Специально для промышленных зон предусмотрены трубы тяжелого типа (SN-8). Эти изделия подходят для организации канализационной системы в местах с высокой транспортной проходимостью.

Для прокладки канализации в индустриальных зонах используются трубы с маркировкой SN 8

Для прокладки канализации в индустриальных зонах используются трубы с маркировкой SN 8

Помимо прямых труб для строительства канализации, используются соединительные элементы. С их помощью можно организовать повороты магистрали (фитинги, укомплектованные уплотнителем из резины). Также на их основе формируются соединения унитаза с канализацией из пластиковых труб или сочленения между другими элементами.

В продаже представлены следующие виды переходников:

  • муфты для ремонтного обслуживания сети;
  • редукции, соединяющие элементы с различиями в размере сечения;
  • тройники и крестовины для формирования разводки нескольких труб;
  • поворотные отводы;
  • компенсаторные патрубки для проведения ремонтных работ.

Кроме этого, в магазинах можно купить пластиковые люки для канализации, чтобы осуществлять ревизию. Эти элементы также используются для сервисного обслуживания системы, когда возникают засоры.

Как выбрать канализационные трубы

Подобрать надежный и долговечный трубный материал для оборудования канализации — задача непростая, но выполнимая при соблюдении некоторых правил. Требования к канализационным трубам из чугуна, поливинилхлорида, полипропилена или полиэтилена установлены ТУ:

  • Высокая устойчивость к внешнему и внутреннему давлению. Материал не должен прогибаться или портиться под действием механических, бытовых или природных факторов.
  • Неподверженность влиянию агрессивных сред, химикатов, УФ-излучения, воздуха, осадков, огня, температур.
  • Повышенная прочность, водонепроницаемость, шумоизоляция, а также отсутствие выделяемых газов или опасных соединений.
  • Наличие гладкой поверхности внутри изделия без шероховатостей, трещин, царапин и других дефектов.
  • Оперативность и удобство монтажа.

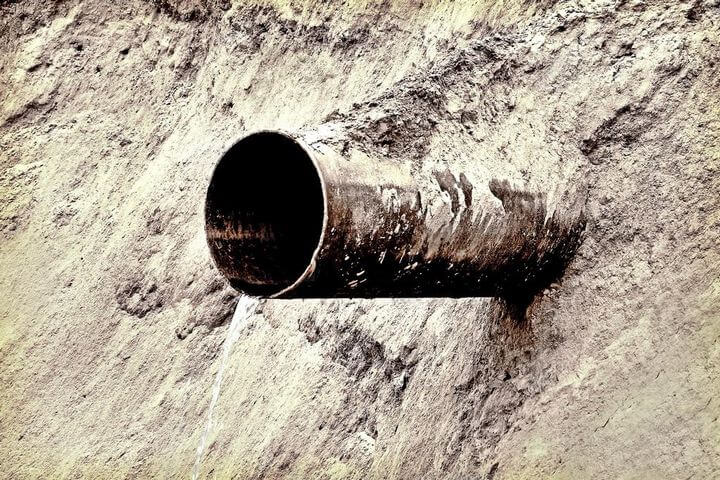

Канализационные трубы

Особого внимания заслуживает выбор подходящего размера труб для канализации. Для небольших домов или помещений с малой нагрузкой следует купить канализационные трубы диаметром от 20 до 110 мм. Многоэтажки и предприятия оснащаются трубопроводом от 50 мм. Диаметр от 200 мм используется чаще в промышленности и крупном производстве. При покупке следует обращать внимание на диаметр, величину стенки, вес погонного метра и длину трубок.

Уклон канализационного трубопровода имеет большое значение при монтаже. Недостаточный уклон замедляет скорость перемещения водостоков, что способствует быстрому засорению. Чрезмерный уклон грозит заиливанием системы, риском срыва запора, появлением неприятных запахов из септика, попаданием воздуха и нарушением герметизации, что провоцирует коррозию.

Существует два способа определить подходящий уклон трубопровода:

  1. Соотношение норматива, длины и диаметра. ГОСТом предусмотрена величина 0,003, указанная в инструкции. Длина изделия, умноженная на 0,003, позволяет узнать высоту наклона. Например, при длине 4 м указана норма 0,005, вычисляем по формуле 9×0,005=0,0045. Соответственно, уклон должен составлять 4,5 мм на каждый метр конструкции.
  2. Соотношение высоты уровня воды и размера. Высота определяется специалистом — необходимо поделить величину высоты на диаметр, чтобы получить допустимое значение наклона. Все единицы измеряются в метрах. Например, при высоте 50 см и DN 110 рассчитываем по формуле 0,5:110=0,045. Это означает, что рекомендуемый уклон составляет 4,5 мм на каждый метр конструкции.

В таблице представлены рекомендуемые значения для труб с разным диаметром:

Диаметр (мм) Минимальный уклон (м) Максимальный уклон (м)
40 0,021 0,035
50 0,025 0,035
100 0,021 0,025
110 0,020 0,025
160 0,008 0,010
200 0,007 0,009

Что из себя представляет тройник?

Стандартный тройник канализационной трубы — неотъемлемая часть трубопровода, которая позволяет участкам сантехнических изделий надёжно стыковаться с любыми другими трубами или фитингами при необходимости обустроить эффективно функционирующую водоотводную систему.

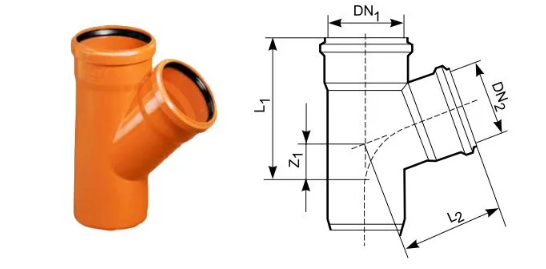

Размеры канализационных труб — длина, вес, диаметр

В зависимости от места расположения, канализационные тройники могут быть изготовлены из самых разных высокоустойчивых к агрессивным водам материалов, отличаются размерами, а также конфигурацией и назначением.

Устройство и принцип действия

Реализация эффективного соединения труб канализации с одним или разным диаметром, а также обеспечение ветвления водоотводных систем и организация сложных трубопроводных сетей невозможны без применения специальных фасонных изделий — тройников.

Размеры канализационных труб — длина, вес, диаметр

Принцип действия таких фитингов обусловлен возможностью соединять участки магистралей, изготовленных из различных материалов и созданием точек подключения самых различных приборов сантехнического назначения.

Разъёмные фасонные элементы помогают просто и быстро обслуживать трубопроводы, в том числе с целью лёгкого удаления засоров.

Зачем нужен и где используется?

Тройники монтируются в системах внутренних канализаций — сетях для сбора сточных вод внутри строений и их последующей доставки в наружную канализацию, а также во внешних водоотводах или водоприёмниках и системах эффективной очистки стоков.

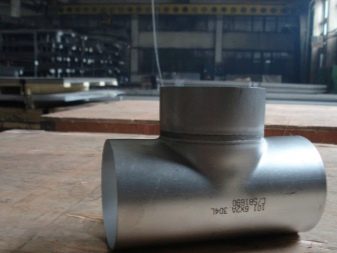

Размеры канализационных труб — длина, вес, диаметр

Грамотно выбранные фасонные элементы обеспечивают высококачественную и простую сборку всех канализационных труб в надёжную и единую водоотводную систему.

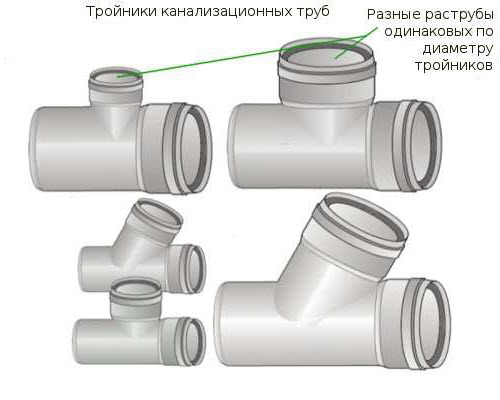

Канализационные тройники имеют Т-образную или Y-образную конструкцию, бывают представлены равными элементами или имеющими переход на другой диаметр, чем обеспечивается прочное и удобное разветвление на необходимых трубопроводных участках.

Преимущества и недостатки: отзывы пользователей

По мнению специалистов и пользователей, применение канализационных тройников разного типа характеризуется как очевидными плюсами, так и определёнными минусами.

Недостатки чаще всего объясняются неправильным выбором таких элементов водоотводных систем или ошибками при монтаже фасонных изделий.

Материал тройника Достоинства фитинга Недостатки фитинга
Глазурованная керамика
  • Стойкость к различным агрессивным веществам;
  • Эстетичный внешний вид собранной системы.
  • Повышенная хрупкость;
  • Некоторая сложность транспортировки и монтажных работ.
Современные полимеры
  • Малый вес и доступная цена;
  • Высокая устойчивость к химическим веществам;
  • Достаточная прочность;
  • Эластичность и термостойкость.
  • Различия в характеристиках фитингов и труб может вызывать нарушения целостности или потерю герметичности собранной канализационной системы.
Традиционный чугун
  • Высокая степень надёжности;
  • Механическая прочность; Устойчивость к негативным внешним воздействиям;
  • Гарантированная долговечность.
  • Значительный вес;
  • Некоторые проблемы самостоятельного монтажа;
  • Недостаточная коррозионная стойкость.

Инструкция по монтажу: правила соединения

Перед монтажом нужно проверить качество приобретённых фасонных элементов. Маркировка тройника включает основные данные, касающиеся типа, условного прохода и отростка изделия согласно нормативным документам.

Размеры канализационных труб — длина, вес, диаметр

Использование фасонных элементов с резиновыми уплотнителями предполагает проверку наличия уплотнительного кольца внутри раструба, а также нанесение на часть тройника слоя силиконового герметика и вставку фитинга до упора в магистральный раструб.

Аналогично монтируются тройники на сифоны и другие отверстия для ответвлений.

Размеры канализационных труб — длина, вес, диаметр

Клеевой способ соединения требует резки трубы для подгонки по длине тройника, после чего снимается фаска и производится зачистка мест реза от неровностей или заусенцев.

На хорошо очищенные и обезжиренные поверхности наносится клеевой состав, после чего выполняется соединение подготовленных деталей.

Размеры канализационных труб — длина, вес, диаметр

Традиционные тройники переходного типа оборудуются прочной пресс-гильзой и надёжной гайкой. Для комбинированных моделей характерно наличие стандартной внутренней резьбы, но некоторые такие сантехнические изделия комплектуются обычной накидной гайкой, что заметно упрощает процесс соединения.

Источники

  • https://truba24.ru/analitics/publication/1547-vidi-kanalizacionnih-tryb-i-soedinenii/
  • https://pro-kanalizaciju.ru/truby/truba-kanalizatsionnaya-razmery.html
  • https://HomeMyHome.ru/truby-dlya-kanalizacii-vidy-razmery-vybor.html
  • https://bez-santehnika.ru/articles/kanalizacziya/standartnye-razmery-plastikovykh-i-chugunnykh-kanalizaczionnykh-trub.html
  • https://vseotrube.ru/kanalizatsiya/pvh
  • https://ufa.tdsayany.ru/kanalizacionnye-truby/
  • http://remoo.ru/kanalizaciya/truby-pvh-dlya-kanalizacii-razmery-i-ceny
  • https://septikexpert.com/vidy-kanalizacii/komplektuyushhie/trojniki/
[свернуть]
