Монтаж канализационных труб пвх своими руками: инструкция выполнения и правила

Выбор материалов для канализации

В 99% случаев при монтаже канализации используются трубы из пластика (полипропилена, поливинилхлорида, полиэтилена). Преимущества коммуникаций из синтетических материалов – в легкости, простоте сборки, устойчивости к гидротермальным нагрузкам и коррозии, долговечности.

Пвх-изделия наиболее часто используются при прокладке канализаций

На заметку: Для канализационных конструкций можно использовать пластиковые детали гораздо меньшей толщины, чем для водопровода, так как давление ниже.

Диаметр – ключевой фактор, на который нужно ориентироваться. Эта величина зависит от типа сантехнического оборудования. Минимальные диаметры:

• биде и раковины – от 32-40 мм;
• душевые кабины и ванны – от 50 мм;
• если к трубе предполагается подключать больше одного прибора – от 70-85 мм;
• основные стояки – от 100 мм.

Перед тем как взяться за монтаж канализационных труб своими руками, составьте подробную схему будущей системы коммуникаций с расчетами расходников. Просчитайте количество и метраж деталей и фитингов.

Важно: Если планируете делать повороты, избегайте прямых углов, чтобы снизить вероятность засора. Вместо одного соединения в 90° используйте два фитинга по 45°, чтобы сделать поворот плавным.

Стыки и места крепления с фитингом обрабатывайте герметиками для прочности

Использование общего стока для нескольких сантехнических приборов сэкономит деньги и место в помещении, результат получится эстетичнее. Выберите нужный диаметр трубы исходя из приведенных выше рекомендаций – раковину, ванну, стиральную машинку можно подключить к одной трубе, идущей в общий стояк. Унитаз нужно подключать напрямую к стояку – отдельно.

Порядок монтажа канализации

Система водоотведения частного дома состоит из внутренней и внешней канализации и сборного колодца. В коттеджах, имеющих более двух этажей с собственными санузлами, канализационная сеть дополнительно оснащается фановой трубой.

Системы водоснабжения и водоотведения обычно проектируют и монтируют одновременно, так как к ним подключают одно и то же сантехническое и бытовое оборудование.

Порядок прокладки канализационной сети:

• Подготовить проект трубопровода с учётом всех подключаемых к нему приборов, уклона в 2-3 см на погонный метр, и рассчитать количество необходимых стройматериалов.
• Закупить трубы, соединительные элементы и арматуру.
• Нарезать трубы на отрезки в соответствии с проектом.
• Выполнить внутреннюю разводку и вывести канализационную трубу наружу.
• Установить фановую трубу.
• Уложить наружную канализацию.
• Обустроить сборный колодец и подключить к нему трубопровод.

Подготовительные работы

Провести демонтаж канализационных труб и прокладку новых коммуникаций в частном доме можно в срок от суток до нескольких дней, в квартире – от 1-2 до нескольких часов. Неграмотный подход и отсутствие плана растянут мероприятие на недели. Потому тщательно подготовьтесь перед началом работ.

1. Определите тип, расположение и количество сантехнических приборов, труб и фитингов.
2. Составьте схему.
3. Просчитайте запас дополнительных деталей, нужных для функционирования системы (метраж конструкции, расход смесей и фитингов считайте с запасом).
4. Если в будущем планируется установка дополнительной сантехники с канализационным сливом, рационально оставить для неё отвод с заглушкой. Иначе придется менять систему и проводить демонтаж канализационных труб заново.
5. Закупите расходники.
6. Согласно схеме рассчитайте длину отрезков, нарежьте трубы, учитывая габариты купленных фитингов.

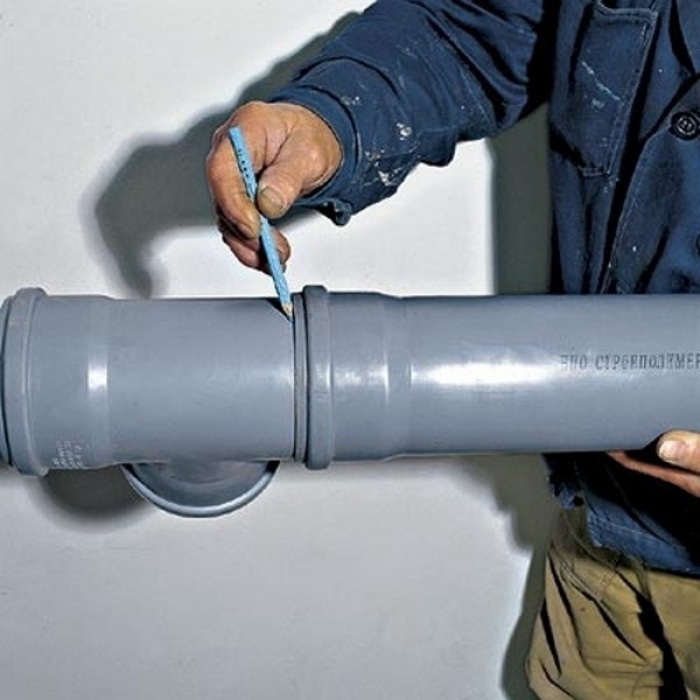

При разметке пвх-изделия наносите пометки по всей окружности

Как нарезать и зачистить трубы ПВХ

Для резки пластиковых деталей, так же, как при монтаже чугунных канализационных труб, используйте ножовку по металлу.

Алгоритм резки:

1. Наметьте место разреза по кругу – так край получится ровным, что обеспечит герметичность соединений.
2. Режьте строго под 90°-ным углом.
3. Затем концы зачистите наждачной бумагой или ножом.

Учитывайте, что сточная система устанавливается под уклоном, так как канализация работает на основе силы притяжения. Фиксируйте наклон с помощью скоб на стенах. Купить их нужно заблаговременно вместе с остальными материалами.

Совет: резку деталей рекомендуется проводить прямо перед монтажом канализационных труб – так вы будете использовать их по мере сборки.

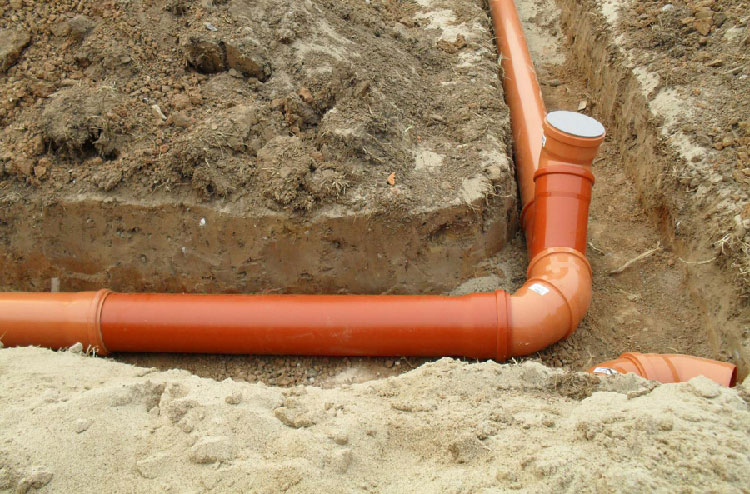

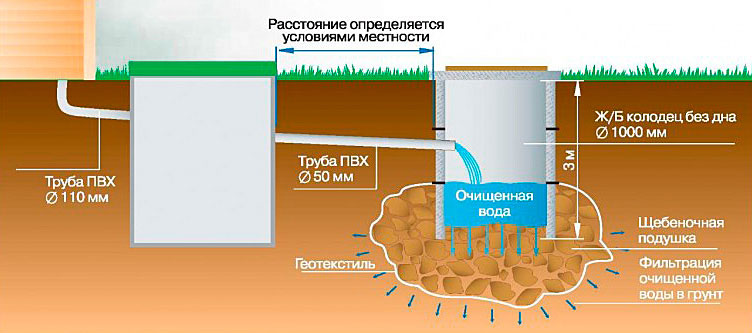

Наружная канализационная система

Прокладку внешнего трубопровода можно выполнять как до сборки внутреннего, так и после. Для начала монтажа достаточно иметь установленный выходной патрубок домашней канализации, так как монтаж начинается именно с него.

Однако до сборки необходимо определиться со способом прокладывания внешнего трубопровода. Наружную часть канализации можно провести открытым и скрытым способом.

Открытый способ

Этот способ заключается в укладке труб в подготовленные траншеи и обратной засыпке. Все необходимые работы по рытью траншей и монтажу трубопровода можно выполнить своими руками. Из спецтехники может потребоваться только экскаватор, если велики протяжённость и заглубленность канализации, и хочется сэкономить собственные силы. Однако, открытым способом проложить систему водоотведения возможно только на относительно пустом участке без деревьев и надворных построек.

Порядок работ при наличии проекта таков:

• Выкапывают, очищают от камней и утрамбовывают траншеи. Глубина должна быть ниже уровня промерзания, чтобы сточные воды не замерзали в холодное время года. Если трубопровод планируется утеплить, глубину траншей делают не меньше полуметра. Ширина траншей на 40 см больше диаметра используемых труб, уклон – 1-3 см на погонный метр.
• В траншеи засыпают песок и утрамбовывают его – получается амортизирующая подушка, которая будет поддерживать трубу в правильном положении.
• Собирают трубопровод от выходного патрубка домашней канализации до места установки колодца.
• Засыпают слоями боковые амортизирующие подушки и утрамбовывают их.
• Выполняют обратную засыпку, не утрамбовывая: сначала песок, затем землю.

Скрытый способ

На приусадебном участке могут быть препятствия, мешающие землеройным работам: деревья, постройки и другие объекты ландшафта. В этом случае открытым способом канализацию проложить не удастся, поэтому приходится обращаться к специалистам, которые могут проложить трубопровод, не нарушая целостности грунта.

Скрытый способ прокладывания канализации иначе называется методом прокола.

• Специальной буровой установкой прокладывают пилотную скважину под землёй от места расположения колодца до патрубка домашней канализации.
• Расширяют скважину до диаметра, в 1,5 раза превышающего сечение трубопровода.
• К насадке на конце бура прикрепляют конец трубопровода и протягивают его в скважину.

Обратите внимание! Минусом скрытого способа остаётся возможная погрешность в геометрической форме трубопровода. Так как работа бура контролируется удалённо, могут быть нарушены угол уклона или прямолинейность трубопровода.

Установка внутреннего трубопровода

Составляется план прокладки канализационной системы, при этом учитываются точки подключения сантехнических приборов (раковина, ванна, унитаз), бытовой техники (стиральная, сушильная машина), а также участок внутреннего и наружного трубопровода. Главная задача — обеспечение беспрепятственного оттока отработанной воды. Благодаря этому снижается вероятность образования засоров, поддерживается достаточная скорость продвижения стоков по трубам.

Кроме того, нужно правильно выбрать фасонные элементы. При этом опираться необходимо на диаметр коммуникаций. Выбор фитингов делается на основании составленного плана, в котором была учтена конфигурация помещения, количество подключаемых сантехнических и бытовых приборов. Соединительные элементы обеспечивают возможность перехода от большого диаметра к малому; с их помощью меняют направление трубопровода, делают разводку.

Норма и правила монтажа:

• с целью подключения раковины используют коммуникации диаметром не больше 40 мм;
• для подведения канализации к мойке на кухне, к ванне используют изделия 50 мм;
• если необходимо подключить несколько сантехнических приборов к одной трубе, подготавливают коммуникации диаметром до 85 мм;
• водоотведение от общего стояка и унитаза организуется с помощью изделий 100-110 мм.

Резка канализационных труб

Не всегда можно установить коммуникации в первозданном виде. Если помещение отличается сложной конфигурацией, или план подключения нестандартный, допустимо нарезать изделия. Для труб из разных материалов используют различные инструменты:

1. Пластик. Изделия этой группы можно резать с помощью обычной ножовки по металлу, специальной пилой для полимерного материала или трубореза. Пластик достаточно мягкий, поэтому при резке нет необходимости прилагать много усилий.
2. Чугунные трубы резать не рекомендуется. На этапе производства кромка обрабатывается особым образом, что позволяет обеспечить наиболее плотное соединение. В случае появления такой необходимости чугунные изделия режут с помощью болгарки.

Существуют инструменты, позволяющие нарезать фаску на торцевых участках коммуникаций.

Соединение элементов

Сборка канализационных труб в частном доме или квартире выполняется разными способами. Выбор варианта делается с учетом вида материала. Каждый из методов имеет свои особенности, подходит лишь для некоторых условий эксплуатации.

Доступные варианты:

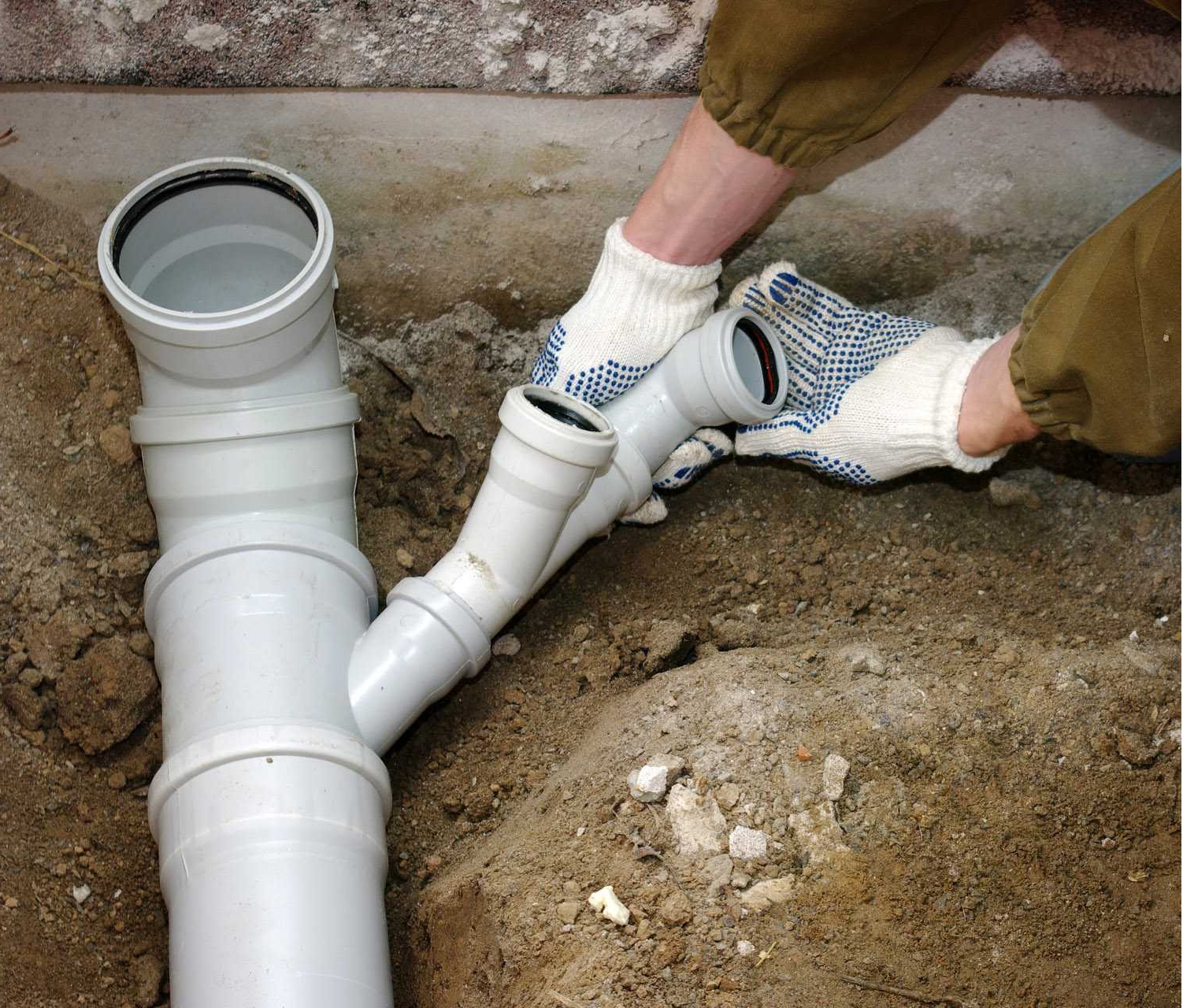

1. Раструбное соединение. В данном случае прямолинейный торец устанавливается в уширение другой трубы. Образуется неплотность между стенками изделий. Чтобы избежать этого, перед соединением труб в раструб закладывают резиновый уплотнитель. Благодаря ему обеспечивается герметичность. Могут применяться и другие методы уплотнения: пакля, разнотипные смеси. Допустимо объединять разные технологии герметизации. Этот вариант соединения подходит для труб из пластика и чугуна.
2. Применение специального клея. Данный метод может использоваться для прокладки полимерных изделий. При этом клей наносится на внутреннюю сторону фасонного элемента и наружную поверхность трубы. Затем изделия быстро соединяют.
3. Использование сварочного аппарата. Этот метод применяется для прокладки стального или чугунного трубопровода. У него больше недостатков, чем достоинств, т.к. сварочный шов сильнее подвержен образованию коррозии.
4. Применение паяльника. Метод используется для соединения полимерных изделий. Надежность стыка обеспечивается за счет расплавления торцевых участков коммуникаций и фасонных элементов.

Еще используются фитинги. Они могут иметь раструб, что упрощает монтаж. Некоторые соединительные элементы применяются для пайки пластиковых коммуникаций.

Герметизация соединений

Использование специальных материалов и составов позволяет избежать образования протечек.

Для герметизации трубы в ванной и на кухне используют:

1. Ленты самоклеящиеся. Их прокладывают по длине окружности коммуникаций на участке стыка. В результате соединение уплотняется, протечки при этом не появляются.
2. Герметик на каучуковой основе. На рынке предлагаются составы нейтральные и кислотные. Их наносят на участок соединения коммуникаций по внутренней поверхности перед стыковкой или с наружной стороны изделий после установки трубы в раструб. Предварительно следует обработать коммуникации праймером (обезжирить).
3. Пакля. Этот материал используется при соединении коммуникаций методом зачеканки. В данном случае паклю забивают в неплотность между раструбом и трубой. Сверху защищают шов герметиком или раствором, для приготовления которого используется цемент и вода в соотношении 9:1.

Для пластиковых изделий наиболее предпочтительным вариантом является силиконовый герметик.

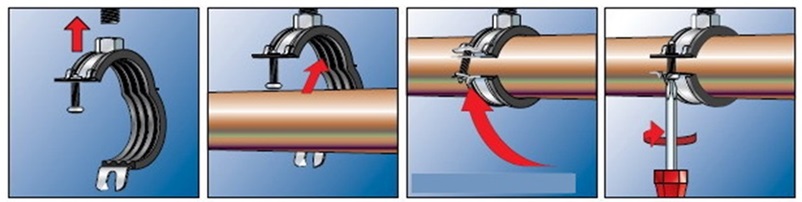

Фиксирование трубопровода

При возведении инженерных сооружений используют специальные крепления, обеспечивающие поддержку канализации по всей протяженности системы. Они представлены разными видами: подставки, хомуты, держатели, клипсы. Подобные изделия производятся из металла, пластика и стекла. Устанавливают их с некоторым шагом, причем располагаться такие крепления должны в точках соединения участков трубопровода.

Металлические держатели обеспечивают прочную, надежную фиксацию. Благодаря таким креплениям канализационных коммуникаций вероятность образования течи минимальная, т.к. трубопровод не проседает под собственным весом. Использовать пластиковые держатели целесообразно в случаях, когда есть необходимость в обустройстве плавающей системы канализации. В малогабаритных помещениях держатели используются не всегда, что обусловлено небольшой длиной стен.

Тонкости установки пластиковых труб своими руками

Есть несколько нюансов, которые стоит соблюдать для того, чтобы система в дальнейшем работала правильно:

1. Нарезка труб должна сопровождаться зачисткой их краев от заусениц. Чтобы работу было проще выполнить, стоит взять пилу с небольшими зубцами и широким лезвием: разрез получится сделать под прямым углом, а количество задир будет минимальным.
2. Перед тем, как собрать канализационные трубы, стоит выполнять предварительную сборку, во время которой наносятся контрольные отметки. После этого система разбирается.
3. При прокладке трубопровода в стене чаще всего используются металлические трубы, которые соединяются с сантехническими приборами посредством пластиковых отрезков труб. Для соединения разных видов труб применяются муфты, не имеющие раструбов.
4. При высверливании отверстия для трубы стойка может ослабнуть. Устранить проблему можно при помощи специальных накладок, которые возвращают стойкам изначальную прочность.

Особенности внутренней разводки

Внутренняя разводка канализации выполняется по открытому или скрытому способу.

В первом случае трубы фиксируют на стене хомутами, если диаметр небольшой, то клипсами. Скрытую систему удобно обустраивать одновременно с отделкой стен, укладкой пола при ремонте или строительстве дома. Чтобы не нарушать целостности поверхностей, делают фальшь-панели, коробы, прячут в ниши, за перегородками.

В скрытой системе обязательно предусматривают доступ для обслуживания. Устанавливают дверцы, люки, делают съемные конструкции.

Выбор диаметра труб

Одно из условий надежной работы канализации – правильно подобранный диаметр изделий.

Руководствуются несколькими критериями:

• вид бытовой сантехники, ее производительность;
• сколько подключено точек слива;
• виды стоков: однородные или с примесями.

Рекомендуемые диаметры труб для подключения 1 прибора:

• умывальник, мойка на кухне, биде: 32-40 мм;
• душ, ванна: от 50 мм;
• стиральная, посудомоечная машины: 63 мм;
• мойка с измельчителем, унитаз при подключении гофрой: 70-85 мм;
• стояк, фановая труба: 100-150 мм.

Если планируется подключение 2 и более приборов, сбор сточных вод из нескольких веток, необходим диаметр 75-90 мм.

Использование изделий разного сечения вызывает трудности при монтаже. Специалисты на практике делают внутреннюю разводку трубами максимального диаметра (75 мм или даже 50 мм), когда количество точек небольшое. В отношении стояка способ не применяется: минимум 100 мм.

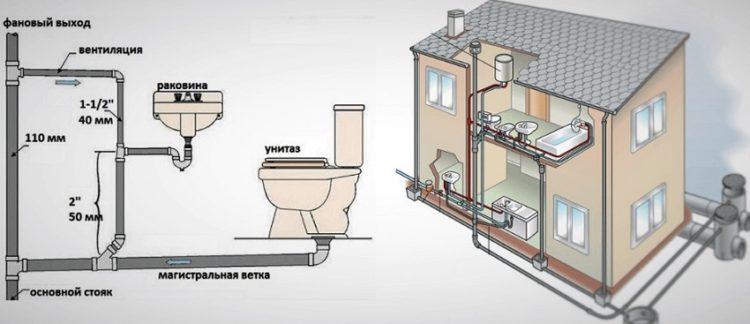

Нюансы проектирования

Чтобы не ошибиться с разводкой, рисуют схему. В ней отражаются ключевые узлы: стояк, разметка с углами и поворотами, точки подключения приборов. Стараются максимально упростить проект, чтобы впоследствии не возникало сложностей с обслуживанием и ремонтом.

Проектирование канализации.

На этапе проектирование учитывают следующие нюансы:

1. Участки прокладывают с уклоном в сторону выхода. Оптимальное значение: 3 см на 1 пог. м для изделий до 50 мм и 2 см при диаметре больше 85 мм.
2. Приборы с измельчителями, унитазы подключают ближе к стояку: расстояние не больше 1 м.
3. На горизонтальных участках недопустимо монтировать трубы разного сечения. Возможен отток к сантехнике, понадобится обратный клапан.
4. Минимизируют количество соединений – система становится надежнее.
5. В местах с риском образования засоров устанавливают ревизионные лючки.
6. Общий сток для нескольких точек упрощает схему, экономит средства. Только унитаз подключается отдельно.

Если в планах установить дополнительную сантехнику, разумно предусмотреть ее подключение. В системе оставляют отвод, временно закрывают заглушкой, чтобы впоследствии избежать работ по демонтажу и замене участка.

Выполнение монтажа труб своими руками

Монтаж домовой разводки вполне выполним самостоятельно. Монтаж при помощи компрессионных и пресс-фитингов довольно прост, сварке полипропиленовых труб можно научиться. Внешняя разводка холодной воды от магистрали иногда выполняется из ПВХ или ПНД – монтаж труб из поливинилхлорида с помощью разборных муфт с помощью клея, ПНД монтируется при помощи цанговых зажимных муфт и также очень просто.

Конструкция раструбных элементов вообще очень проста для монтажа.

Необходимые инструменты и материалы

Чтобы смонтировать разводку труб горячего и холодного водоснабжения и отопления понадобятся следующие инструменты:

• сварочный аппарат с насадками для заготовок нужных диаметров;
• угловая шлифмашинка с отрезными дисками;
• электродрель; перфоратор для пробивки отверстий в стенах;
• два разводных ключа для установки компрессионных фитингов;
• калибратор;
• круглый напильник;
• ручной механический пресс для обжима пресс-фитингов.

Чертеж и схемы

Подготовка работ начинается с вычерчивания подробного плана размещения труб с указанием диаметров, количества и наименований муфт, МРН, МРВ, смесителей, кранов, фильтров, водопотребляющей бытовой техники.

Нужно подсчитать необходимое количество креплений-клипс. Проектировка помогает оптимизировать количество труб, уголков, фитингов и креплений.

Порядок выполнения работ

Приготовить инструменты, нарезать трубу  на заготовки в соответствии с планом.

Сборка системы из сшитого полиэтилена

Порядок сборки с использованием компрессионных фитингов:

• снять напильником заусенцы с торцов заготовок;
• протереть заготовку ветошью – удалить мусор;
• надеть обжимную гайку на трубу;
• вставить заготовку в фитинг;
• закрутить обжимную гайку без помощи гаечного ключа;
• затянуть гайку с помощью двух гаечных ключей. Для труб диаметром 20-25 мм – прокрутить гайку на оборот с четвертью, 32 мм – на один оборот.

Порядок сборки при помощи пресс-фитингов:

• очистить заготовку от заусенцев и мусора;
• на конец заготовки надеть пресс-гильзу;
• внутренний вкладыш фитинга вставить до упора в заготовку;
• обхватить ручным прессом гильзу;
• сжать до упора ручки пресса. На гильзе появятся следы от зажимов пресса (см. фото).

Сварка труб из полипропилена

Поэтапная технология выполнения полифузной сварки полипропиленовых труб:

• заусенцы на трубках спиливаются напильником;
• с помощью ветоши – очищается от грязи, протирается спиртом для обезжиривания;
• на сварочном аппарате выставляется температура 260°С;
• устанавливается насадка с нужными диаметрами;
• аппарат прогревается в течение 6-8 минут до получения рабочей температуры;
• в насадки паяльника вставляют торцы заготовок и фитингов и прогревают: для диаметра 20 мм – 6 секунд, 25 мм – 7 секунды, для диаметра 32 мм – 8 секунд;
• соединяют торец заготовки с фитингом, выдерживают не менее 10 секунд;
• не трогают соединение в течение 7-8 минут (это время необходимо для того, чтобы пластик успел остыть).

Частые ошибки и проблемы при установке

Монтаж водопровода в стене обязательно следует проводить с помощью гильзы – трубки большего диаметра. Нельзя сваривать или зажимать в фитинги заготовки с заусенцами – они будут отрываться и засорять систему.

Монтаж канализации из пластиковых труб

1. Монтаж начинать лучше всего, двигаясь от стояков к сантехническим приборам.
2. Через каждые 100 см трубы закрепляют на стене, чтобы не было провисаний.
3. Сначала соберите основные узлы из труб, фитингов и патрубков с помощью резиновых соединений. Для герметичности все стыки должны быть чистыми.
4. При соединении всех деталей следите за соблюдением горизонтали и вертикали, крепления должны быть ровными и надежными.
5. Для надежности и шумоизоляции трубы скрепляют хомутами, затем прокладывают горизонтальные выпуски к сифонам и выпускам сантехники.
6. Для улучшения герметичности рекомендуется смазывать раструбы мыльным раствором, силиконовым герметиком или смазками на основе глицерина. После сборки проверьте систему, поочередно подключая всю сантехнику.

Как правильно соединять разные материалы

Существует несколько методов соединения материалов между собой:

• Раструбный метод. Это наиболее распространенный метод, который осуществляется и с уплотнительным кольцом, и без него, с применением клея или контактной сварки.
• Заделка цементом. Трубы могут быть разных диаметров, сделаны из различных материалов. Этот способ применяют для чугунных труб. Элементы труб вставляются друг в друга, зазор между ними уплотняется слоем льна или пеньки, затем заливается цементом, асбестом, битумной мастикой или силиконовым герметиком.

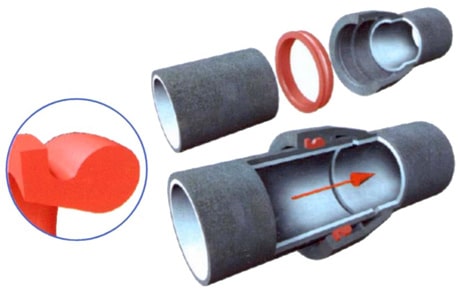

• Применение уплотнительного кольца. Повышает надежность раструбного соединения пластиковых труб. Кольцо может иметь пластиковый вкладыш. При соединении нельзя допускать деформации уплотняющего кольца. Кольцо смазывают глицерином, мылом или силиконом.

Для соединения труб из разных материалов используют переходные патрубки:

Соединение с помощью клея или контактной сварки.

Клеевой монтаж довольно прост, но нужно помнить, что соединение на клею не выдерживает поперечных нагрузок.

Контактную сварку можно применять для различных материалов: и для чугунных и стальных, и для пластиковых. Для нее нужен специальный ручной или механический сварочный аппарат, оснащенный специальными приспособлениями для нагрева до определенной температуры.

Что нужно знать про установку канализации из металлических труб

Сейчас, когда получили распространение другие материалы, канализация из стальных труб используется крайне редко.

Металл очень неустойчив к коррозии, особенно в агрессивных средах. Соединение труб достигается только методом сварки или резьбовым соединением, что не всегда возможно сделать самостоятельно.

Трубы имеют тяжелый вес. Поэтому, несмотря на высокую прочность и жесткость, металлические трубы применяются редко.

Преимущества и недостатки пластиковых труб

У актуальных труб из разных видов пластика имеются много очень существенных преимуществ по сравнению с изделиями из стали и чугуна. Мы ценим возможность выполнить работы своими руками, без привлечения специалистов, без поисков сварочного аппарата, прожигания обоев и регулярной окраски ржавеющего металла, поэтому при замене устаревших систем альтернативы пластиковым трубопроводам нет.

Достоинства пластиковых труб:

• долговечность – первые изделия уже проработали более 50 лет и приближаются к 60;
• небольшая стоимость;
• легкий монтаж – легко режутся, свариваются, имеется множество видов соединительных элементов; нет необходимости в сложном дорогом оборудовании;
• отсутствие коррозии;
• прочность и одновременно высокая ударная вязкость – системы не боятся гидравлических ударов; изделия не хрупкие, могут восстанавливаться после деформации; прочность армированных алюминиевой фольгой изделий выше (а гибкость – ниже);
• морозоустойчивость – выдерживают замерзание – оттаивание и возвращают первоначальную форму;
• гибкость – пластик легко согнуть при нагреве даже руками;
• безвредность для человека и животных, отсутствие у воды неприятных привкуса и запаха;
• химическая инертность – устойчивы к действию кислот и щелочей;
• малая адгезия – на стенках практически не образуется налет из карбонатов;
• гидравлические свойства – гладкие стенки создают очень малое гидравлическое сопротивление;
• отсутствие необходимости в регулярном обслуживании (очистке, антикоррозионной обработке, покраске);
• экологичность – достаточно безвредное производство, легкая утилизация;
• эстетические качества (за исключением черных изделий из полиэтилена);
• небольшой вес, отсутствие хрупкости облегчают перевозку и складирование;
• поливинилхлорид обладает устойчивостью к ультрафиолету;
• поливинилхлорид, хлорированный ПВХ, сшитый полиэтилен обладает достаточной термостойкостью для использования в системах отопления и горячего водоснабжения.

Минусы пластиковых труб:

• самый существенный недостаток – неустойчивость к ультрафиолетовым лучам;
• невысокая термостойкость полиэтилена и поливинилхлорида – их рабочие температуры практически ограничены 60 °С для ПВХ труб и 40 °С для ПНД;
• рабочее давление пластика ниже, чем у металла, но для применения в жилом секторе более чем достаточно.

Правила резки труб, герметизации соединений

Для резки пластиковых изделий можно использовать ножовку по металлу, ножовку для резки полимерных изделий, а также электрический труборез.

Этапы резки:

• сначала наметьте место отреза, чтобы он был ровным;
• режьте строго под углом 90о;
• края нужно зачистить наждачной бумагой.

Раструбный метод соединения деталей обеспечивает необходимую герметичность. Но все же для большей эффективности применяют такие материалы как силикон, смазку на основе глицерина или просто мыльный раствор.

Как зафиксировать трубопровод

Надежная работа канализации зависит и от ее фиксации. Предпочтительно прочное закрепление труб, предотвращающих даже незначительное смещение.

Достичь этого можно несколькими способами:

• крепление с помощью хомутов,
• кронштейны,
• крючки-подвесы,
• клипсы.

Для крепления канализационных труб наиболее распространено крепление хомутами. Приспособление охватывает трубу с двух сторон и удерживает ее в нужном положении.

Надежный захват трубы обеспечивают резиновые вкладыши.
