Назначение автоматики для скважины

Автоматика для скважины: виды, принцип работы, схемы подключения
Блок управления контролирует циклы включения и выключения насоса, защищает от перегрева и гидроударов

Автоматические устройства управления погружными насосами служат для контроля их работы и защиты от нестандартных ситуаций. Электронные или механические приборы поддерживают в водопроводной сети параметры давления, выставленные потребителем. При возникновении аварийных ситуаций в виде перепадов напряжения или отсутствия воды автоматика предотвращает поломку дорогостоящего агрегата.

Особенности и назначение

Блок автоматического управления играет огромную роль в деле обустройства всей системы водоснабжения любого частного дома. Без него людям пришлось бы тратить несравнимо больше времени на совершенно элементарные вещи.

Стоит понимать, что скважинный насос – это всего лишь устройство, что способно выкачивать жидкость из источников. Ни на что большее он не способен. Система водоснабжения тоже сложностью не отличается. Она состоит из труб, переходников и распределителей, которые просто доводят воду из скважины до конечного потребителя.

Однако для обустройства нормального функционирования системы водоснабжения необходимо установить автоматический блок управления насоса. С его помощью можно будет настроить работу устройства так, чтобы практически полностью исключить из этой схемы присутствие человека.

В противном случае вам придется ухищряться другими, более сложными и трудоемкими методами. Можно, конечно, не использовать автоматические приборы, а постараться оборудовать крупные накопительные баки или другие емкости для забора и распределения жидкости. Но здесь стоит учесть несколько нюансов.

Помимо наличия воды в трубопроводе, для безопасного и комфортного его эксплуатирования нужно обеспечить еще и достаточный уровень давления. При наличии нормального давления вода будет течь из крана с оптимальным напором. Если же давление слишком слабое, то это сразу провоцирует множество проблем.

Без наличия систем управления обычный накопительный бак, пусть даже и очень большой, все же будет требовать огромного количества внимания человека. Вам придется постоянно запускать насос вручную, подкачивать жидкость, контролировать ее уровень и т.д.

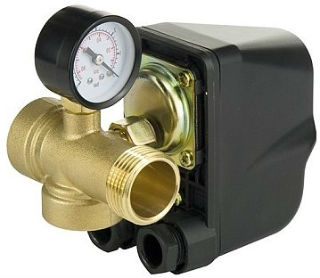

Реле давления с манометром

Реле давления с манометром

Если же вмонтировать на насосную станцию небольшой блок управления, то всех этих неудобств можно будет избежать. И стоит заметить, что простейшие автоматические системы для погружных или поверхностных скважинных насосов не отличаются сложностью. Да и цена у них вполне приемлемая.

Современная автоматика для насосов поделена на несколько поколений, но работает она по одному и тому же принципу.

Для полного понимания всей картины мы рассмотрим принцип действия реле давления – простейшего автоматического регулятора работы погружных и поверхностных насосов. Сразу предупреждаем, что блок управления типа реле давления требует также наличия гидроаккумулятора в системе. В противном случае эффективно работать он не сможет.

Гидроаккумулятор – это сравнительно небольшая емкость под воду, которая является составным элементом насосной станции. В гидроаккумуляторе есть резиновая мембрана со сжатым воздухом. При подкачке в него воды, ее масса начинает давить на мембрану и взаимодействовать с ней, что приводит к изменению уровня давления гидроаккумуляторе.

Так как это гидроаккумулятор является исходной точкой системы, а выход из него блокируется обратным клапаном, то давление в нем автоматически распространяется на весь трубопровод. Как только уровень жидкость в баке падает, падает и давление, так как воздушная мембрана постоянно взаимодействует с жидкостью внутри бака.

Именно этот нехитрый прием и позволяет создать блок управления для насосных станций. Являет он собой обычное реле из двух позиции. Каждая позиция настраивается отдельно и является крайней точкой показателей давления.

Так, нижняя позиция уровня давления будет достигнута в тот момент, когда в баке будет критически низкий уровень воды. В этого момент система автоматически запустит работу насоса для того, чтобы выровнять ее уровень.

Работать насос будет до тех пор, пока не будет достигнут верхний предел давления в гидроаккумуляторе, и реле не выключится. По такому принципу этот примитивный блок управления работает практически постоянно.

Более продвинутая автоматика способна обходится без гидроаккумуляторов и имеет множество дополнительных функций. Но принцип действия всегда остается один. Специальные датчики отслеживают уровень давления в трубопроводе, и в случае его понижения или повышения реагируют соответствующим образом.

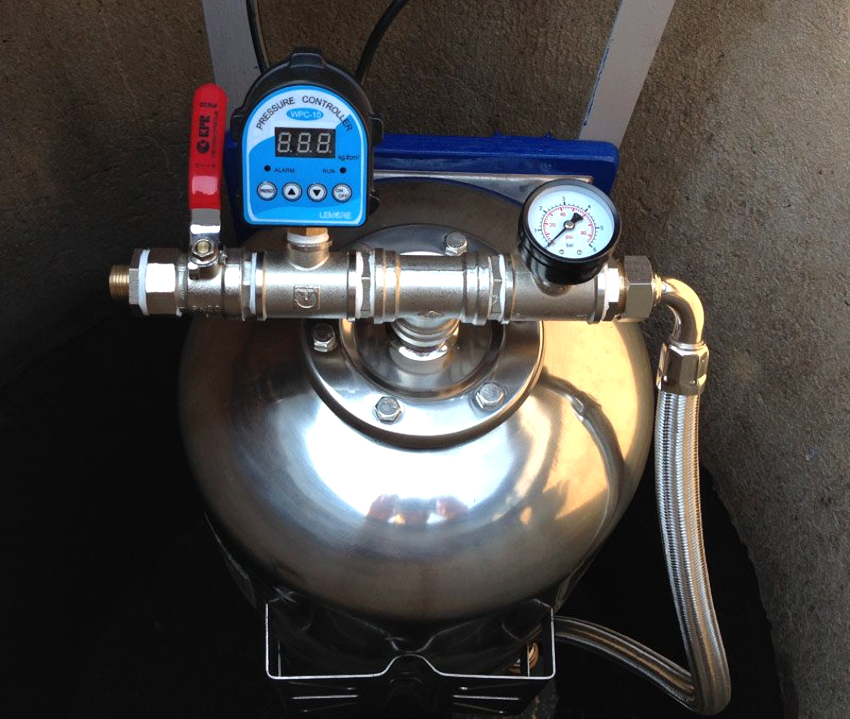

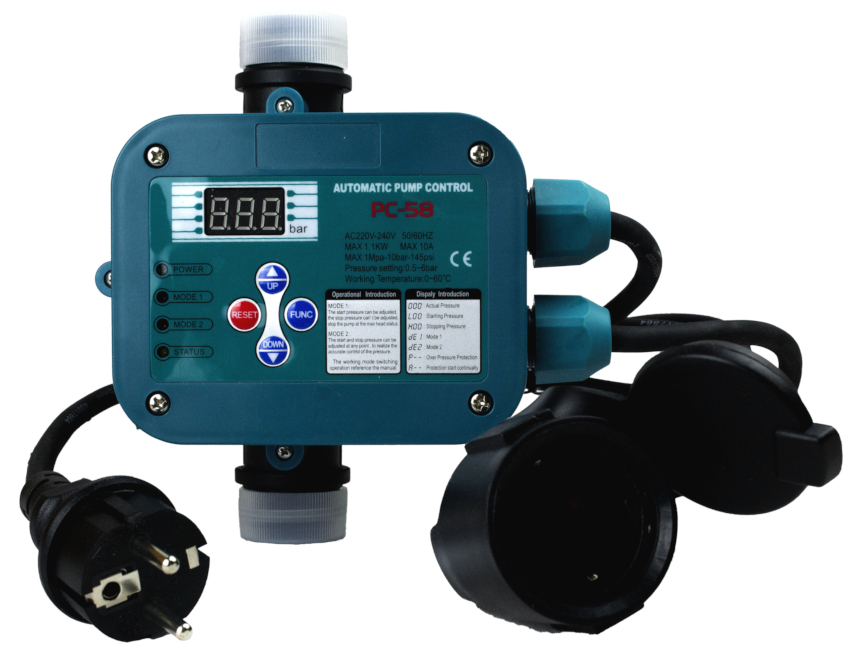

Электронная автоматика с возможность переключения программ

Электронная автоматика с возможность переключения программ

Виды, отличия и характеристики

Как уже было упомянуто выше, существует довольно много различных разновидностей автоматических систем. Они могут выполнять как частичные функции по обеспечению нормальной деятельности отдельного оборудования, так и полностью контролировать все процессы, а также оптимизировать их по заданным программам.

Также некоторые автоматические переключатели выполняют более конкретные функции, например, защищают устройство от перегрева или работы всухую. Перечислить их все не так просто, но мы все же попытаемся.

Деление будем вести по поколениям. Если следовать по этой шкале, то существует три основных поколения автоматических блоков управления. Причем различаются они не только по сложности или современности, но и по типу выполняемых задач.

Первое поколение автоматики

К первому поколению этих устройств относят простейшую автоматику и отдельные приборы. Они не могут организовать полностью автономное функционирование системы водоснабжения, но этого от таких приборов и не требуется.

К автоматике первого поколения относят:

  • Реле давления;
  • Поплавковые выключатели;
  • Блокираторы сухого хода.

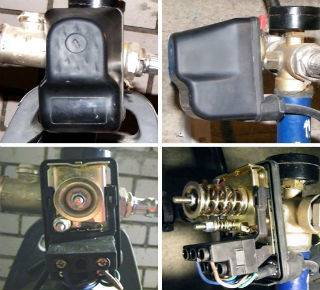

Конструкция стандартного реле давления для поверхностных насосов

Конструкция стандартного реле давления для поверхностных насосов

О принципе работы реле давления многое уже было сказано выше. Этот простой блок автоматики удобен его дешевизной и практичностью. Реле редко ломается, легко настраивается и в случае поломки его можно быстро заменить.

Проблема с ним только в том, что помимо реле, придется покупать еще и гидроаккумулятор. Самостоятельно этот блок управления справиться с поставленными задачами не сможет.

Поплавковые выключатели защищают насосы от работы в неестественных условиях. Например, от серьезно обмеления источника, когда уровень воды резко падает и насос оказывается на его дне.

В первую очередь такую автоматику ставят на погружные насосы. Причем имеются в виду как скважинные, так и дренажные модели. Поплавок подсоединен к переключателю, который реагирует на его положение.

Как только уровень воды падает, происходит моментальная реакция, и поплавок автоматически отключает устройство. Стоит заметить, что этот простой механизм очень серьезно помогает человеку и предохраняет насос от поломок.

Блокираторы сухого хода тоже являются примитивной автоматикой, но все их задачи заключаются в автоматическом отключении устройства, если в его камере не была обнаружена жидкость. Как правило, эти детали чаще используются в поверхностных моделях скважинных насосов.

Второе поколение автоматики

Блок управления второго поколения – это уже куда более серьезный механизм. Подразумевается использование электронного прибора с несколькими датчиками. Эти датчики монтируются непосредственно в трубопроводе, на насосе и еще в нескольких местах.

Вся информация с датчиков передается на микросхему, которая и контролирует все процессы, что связаны с обеспечением работы системы водоснабжения.

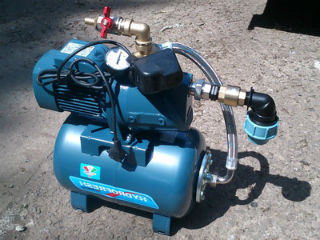

Насосная станция, с подключенным гидроаккумулятором и реле давления

Насосная станция, с подключенным гидроаккумулятором и реле давления

Электронный блок удобен его практичностью и большим количеством функций. Для его нормального функционирования уже не требуется покупать гидроаккумулятор, так как автоматика реагирует на изменения давления в системе в режиме реального времени. Как только где-то включается кран, датчик тут же реагирует падение давления.

При понижении его до определенного уровня он сразу же подает команду насосу, а тот подкачивает воду до тех пор, пока кран не будет закрыт и давление в системе не нормализуется.

Как видим, принцип действия во многом схож с принципом работы реле давления, но здесь уже мы избавляемся от лишнего звена в системе и оптимизируем работу всех ее элементов.

Плюс к этому электронные блоки часто снабжаются дополнительными функциями:

  • Контроля температуры;
  • Аварийного отключения;
  • Блокирования сухого хода;
  • Контроля уровня жидкости.

И это далеко не все их особенности. Из минусов таких устройств можно отметить их большую склонность к появлению поломок, необходимость тонкой настройки и повышенную цену.

Третье поколение автоматики

К блокам управления последнего поколения относятся действительно мощные и надежные системы. Стоят они очень дорого, но свои деньги отрабатывают. По сути — это все та же электронная автоматика, но с расширенным количеством функции.

Одной из главных считается возможность тонкого контроля двигателя насоса. Дело в том, что практически любой бытовой насос снабжается нерегулируемым движком. Вернее, регулировать его можно, но не своими руками. Работает он в одном режиме и с одной скоростью. В большинстве случаев этого вполне достаточно, но далеко не всегда.

Автоматические блоки управления последнего поколения

Автоматические блоки управления последнего поколения

Стоит понимать, что очень часто от движка насоса не требуется столь больших усилий для подкачки жидкости. Например, если кто-то в ванной просто открыл кран на несколько секунд, то стандартная электронная автоматика тут же запустит насос в полную мощность. Хотя, по большому счету, таких усилий от него не требовалось.

А ведь насос во время работы использует достаточно много электричества и расходует свой ресурс. Решить эту проблему можно, если установить рассматриваемые блоки управления.

Автоматика третьего уровня не только запускает насосное оборудование в нужный момент, она также регулирует уровень напряжения электричества, что подается на его двигатель.

Таким образом, вам удастся лучше контролировать работу насоса, уменьшить износ его двигателя и существенно сократить расходы на электроэнергию.

Также автоматика обладает всеми известными функциями прямого и аварийного контроля, отлично защищает устройство от перепадов напряжения и других подобных неприятностей.

Плюс к этому ее можно программировать по нескольким алгоритмам работы, что тоже очень полезно. Особенно если у вас нестандартная система водоснабжения со своими нюансами.

Реле давления

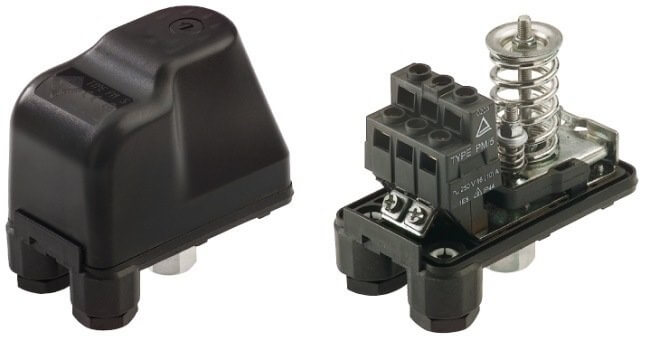

Основные рабочие элементы – две пружины и гибкая мембрана. Вода оказывает давление на мембрану. При открывании крана давление в трубах падает, пружина разжимается и замыкает цепь. Скважинный насос включается. Когда кран закрывают, давление воды возрастает, пружина сжимается и цепь размыкается. Насос автоматически выключается.

Реле давления в системе водоснабжения с автоматикой

Реле давления в системе водоснабжения

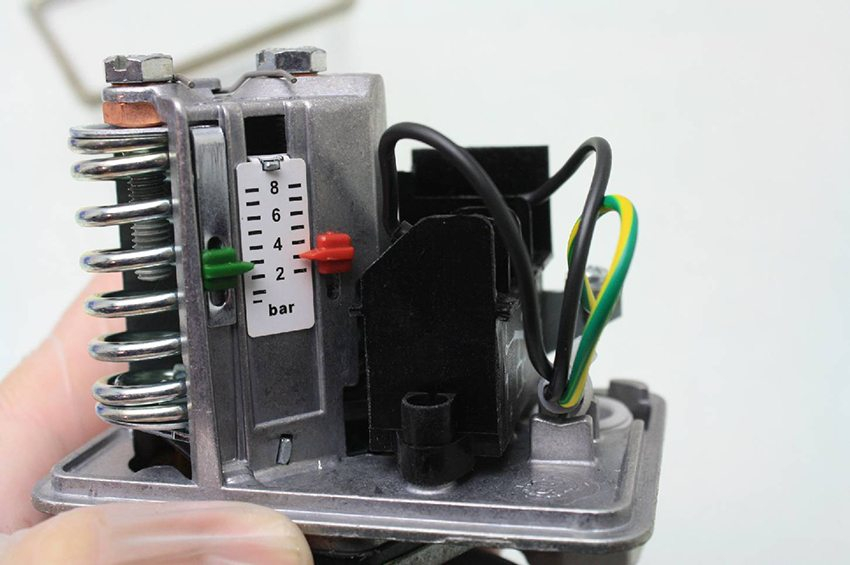

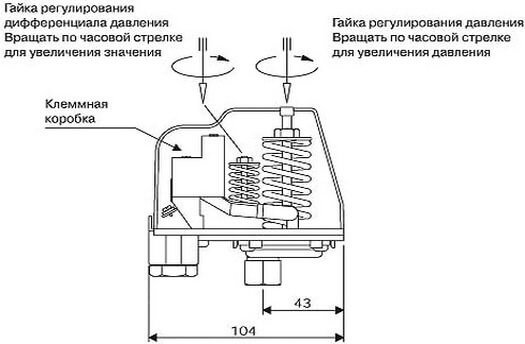

Большой винт отвечает за нижнее значение P, малый винт – за верхнее. При настройке вращают оба винта, устанавливая допустимые значения. Стандартно реле работает в диапазоне 1,5-3 атм.

Реле давления

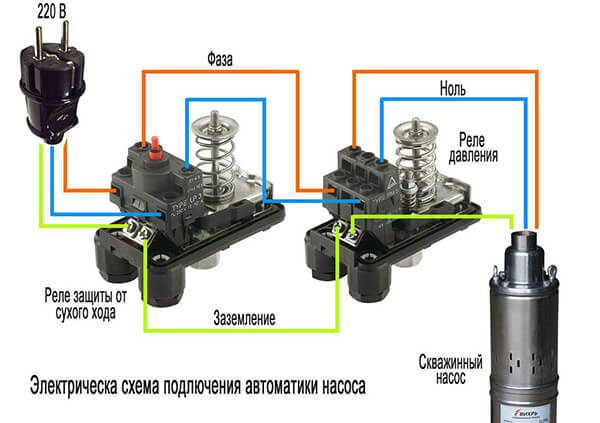

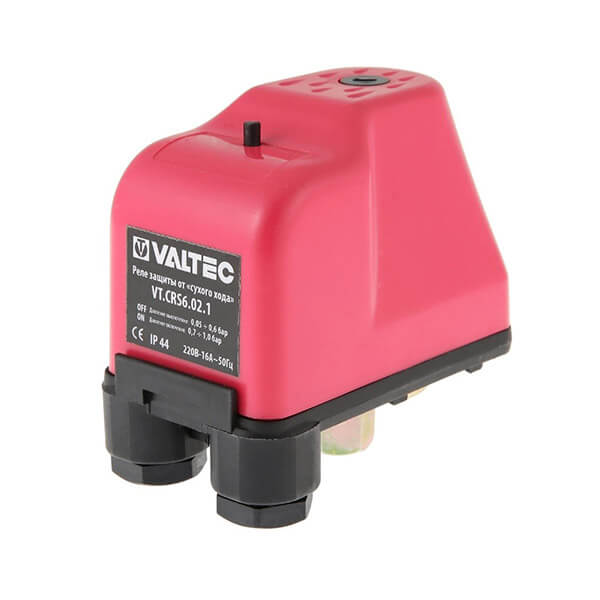

Реле защиты от сухого хода

Соединяется с реле давления последовательно и работает с ним в связке. Если в системе нет воды, то давление падает, скважинный насос не выключается и без защиты от сухого хода быстро сломается. Реле сухого хода отключает скважинный насос, если давление ниже 0,1 атм, и включает, если оно выше 0,7 атм.

Реле защиты от сухого хода

Реле защиты от сухого хода

Отдельный вопрос – выбор скважинного насоса со встроенной автоматикой или без нее. Не придется ставить реле и обратный клапан отдельно. Но такое оборудование дороже и при поломке надо будет менять его целиком. Для насоса без автоматики каждое устройство ставится отдельно, его легче ремонтировать или заменять. Доверьте подбор насосной автоматики специалистам компании Загород. Мы учтем особенности вашей водяной скважины и порекомендуем лучший вариант.

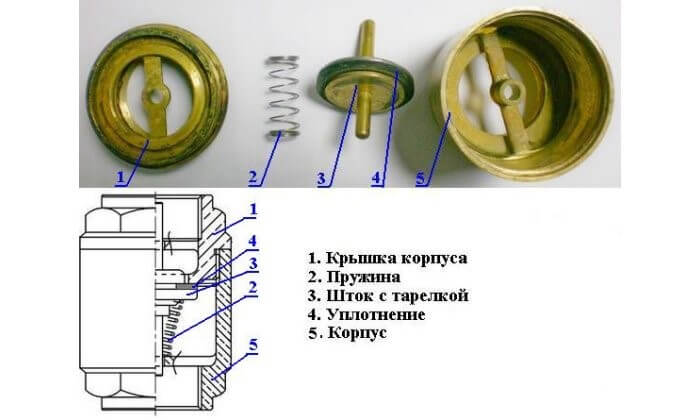

Обратный клапан

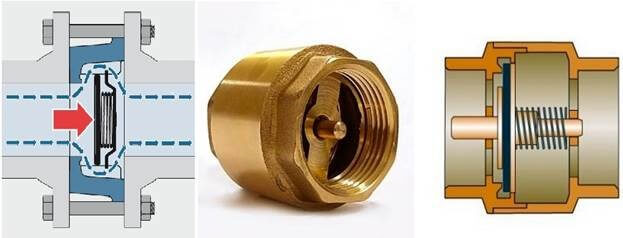

Пропускает воду только в одном направлении, из скважины в систему водоснабжения. Элементы клапана – крышка, корпус, пружина, тарельчатый шток с резиновой прокладкой. В колодезных насосах со встроенной автоматикой этот клапан уже есть. Если он не встроен, то его ставят отдельно, сразу за скважинным насосом.

Обратный клапан

Под напором воды тарелка смещается и пропускает воду в трубу. При обратном движении тарелка упирается в выступы (седло) и герметично закрывает просвет клапана.

Обратный клапан

Компания Загород рекомендует обратные клапаны ITAP (Италия). Корпус клапана изготовлен из латуни, диск из нейлона, а уплотнение из жесткого каучука NBR. Рабочие температуры – от -20 до 100 градусов Цельсия. Также хорошо себя зарекомендовали клапаны Tiemme, Danfoss, Valtec.

Сливной клапан

Если оставить воду в системе на зиму, то она может замерзнуть и повредить трубы. Для сброса воды используется сливной клапан. Он ставится за скважинным насосом и работает автоматически.

Сливной клапан

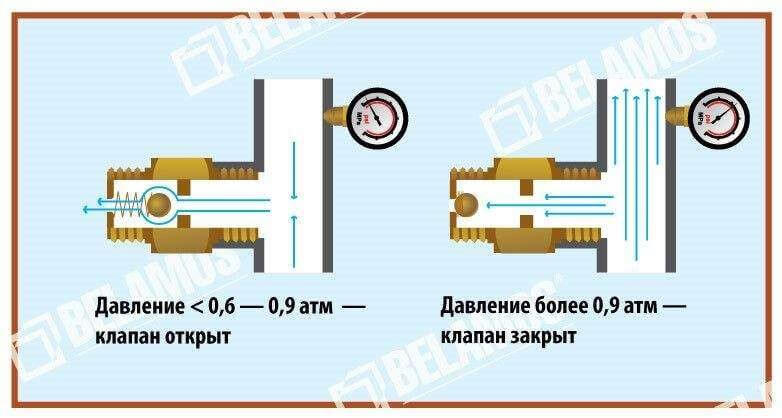

Шарик с пружиной прижат и вода не выливается, если давление выше от 0,9 атмосфер. Если оно падает ниже 0,6 атмосфер, то пружина отжимается, и вода вытекает из трубы. Клапан можно ставить только в системе с погружным скважинным насосом. Насосные станции не создают давления и клапан просто не закроется.

Компания Загород устанавливает сливные клапаны Debe (Швеция). Клапан имеет ширину 95 мм и подходит для обсадных труб даже небольшого диаметра. Другие качественные сливные клапаны – Unipump, Belamos, Isk.

Сливной клапан

Важнейшая автоматика для скважинного водоснабжения – это гидроаккумулятор и обратный клапан.

Принцип работы

Независимо от уровня автоматизации система управления скважинным насосом работает по общему принципу. Она включает агрегат при замыкании контактов реле давления. Устройство настраивается на два параметра: верхний передел, при котором насос отключается, и нижний, запускающий закачивание воды в систему. Параллельно или в том же корпусе устанавливается датчик «сухого хода». Он предотвращает работу механизма без жидкости. Установка реле может не потребоваться, если насос оборудован поплавковым механизмом.

В современных системах автоматики для скважин с погружными насосами используются электронные блоки управления. Приборы не требуют монтажа гидроаккумулятора. Они функционируют на основании показателей датчиков давления, расположенных в трубопроводе.

Критерии выбора

Управляющие системы выбираются по техническим характеристикам. Их параметры должны соответствовать напорным критериям скважинного насоса и потребностям дома по водообеспечению. Если агрегат рассчитан на использование малого объема воды, достаточно установки поплавкового выключателя. Для корректной работы системы со средним водопотреблением потребуется реле давления и гидробак. Учитывается количество точек разбора жидкости и требования к напору.

Блоки управления второго и третьего поколения автоматики осуществляют эффективный контроль работы помпы, обеспечивают надежную защиту от любых перегрузок. Их рекомендуют для установки в загородных коттеджах с постоянным проживанием. Простую систему из реле и накопительного бака лучше использовать на даче. Водоснабжение в этом случае требуется только в теплый период, нет необходимости приобретения дорогостоящего оборудования.

Цена электронных и частотных блоков значительно превышает аналогичный показатель приборов первого поколения. С учетом обслуживания и ремонта высокоточных устройств немногие потребители выбирают современную автоматику. Электронные регуляторы по техническим характеристикам превосходят комплект реле и гидроаккумулятора, но стоимость делает их недоступными для массового покупателя.

Гидроаккумулятор для водоснабжения

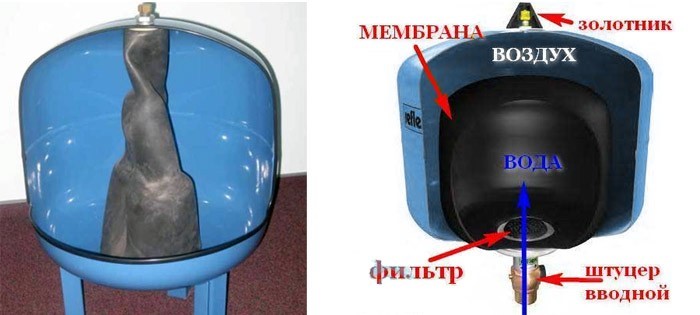

Металлический бак с резиновой мембраной (грушей). В бак через ниппель закачивается воздух с P=1,5 атм. Когда закрывают кран, давление в системе повышается, вода наполняет грушу и сжимает воздух в баке. Вода – несжимаемая жидкость, и, чем больше воды в баке, тем выше в нем давление. Когда краны открывают, давление падает и воздух выталкивает воду из мембраны в трубу.

Гидроаккумулятор для водоснабжения

У гидроаккумулятора две основных функции:

  • Защита от гидроудара. При закрывании кранов поток воды встречает преграду и возможен гидроудар. Очень сильный удар может повредить трубы и даже сорвать скважинный насос. Гидробак временно забирает лишнюю воду, ударная волна не возникает.
  • Защита скважинного насоса от быстрого изнашивания. В баке накапливается вода, которая при открывании крана поступает в систему. Реле «не чувствует», что давление упало, и не включает насос. Тем самым экономится его рабочий ресурс.

Подбор гидроаккумулятора по объему

Для вычисления объема гидробака выведена формула:

Подбор гидроаккумулятора по объему

Где:

16,5 – коэффициент;

Q – общий расход воды домовой сантехникой, л/мин;

А – лимит включений насоса в час;

Pмин – P в системе, когда скважинный насос включен (в среднем 1,4 атм);

Pмакс – P в системе, когда скважинный насос выключен (в среднем 2,8 атм);

P0 – Р воздуха в пустом гидроаккумуляторе (Pмин минус 10%).

Примерный расчет объема гидроаккумулятора:

  • А – до 20 включений в час;
  • Q – 35 л/мин;
  • P0 – 1,26 атм.

Подставляем цифры в формулу и получаем:

Примерный расчет объема гидроаккумулятора

Многие задают вопрос, нужен ли гидробак с «умной автоматикой». Она включает и выключает скважинный насос при изменении давления и гидробак в идеале не нужен. Мы считаем, что гидроаккумулятор надо ставить обязательно. Всегда есть вероятность, что автоматика даст сбой. Лучше заранее обезопасить себя и поставить гидробак, чем потом тратиться на ремонт.

Особенности монтажа и подключения

Автоматика для скважины: виды, принцип работы, схемы подключения
Схема подключения блока управления

Потребитель самостоятельно может выполнить монтаж поплавкового выключателя и системы контроля первого поколения. Установку электронных регуляторов и частотных преобразователей лучше доверить специалистам. Приборы контроля размещаются в отапливаемом сухом помещении. Реле давления устанавливается на пятивыводном штуцере перед входом в гидроаккумулятор. Остальные входы соединяются: с трубой от насоса, разводкой к точкам разбора, манометром. На участке между помпой и баком врезается обратный клапан.

Поплавковый механизм и защита от «сухого хода» устанавливаются на насос до его опускания в скважину. Для корректной работы блоков управления требуется установка фильтров.

Настройка

Самостоятельная настройка параметров возможна только на механическом реле давления. Она осуществляется при открытом корпусе. Внутри прибора расположены две пружины. Поворотом большей детали регулируется давление включения помпы. Ослабление и закручивание небольшой пружины изменяет разницу между верхним и нижним давлением.

Перед запуском системы рекомендуется проверить напор воздуха в гидробаке. При понижении заводских показателей необходимо подкачать его компрессором.

Схема подключения

В зависимости от вида насоса схема подключения может различаться.

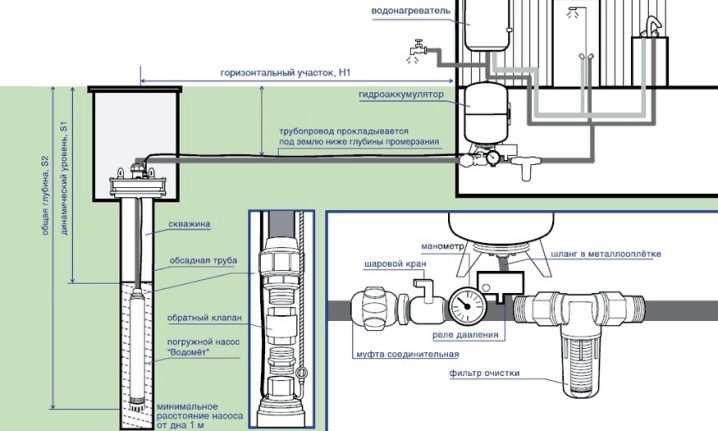

Установка и подключение погружного насоса и автоматики

Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, зачастую ее особенности описаны в инструкции по эксплуатации.

Автоматика для скважины: виды, принцип работы, схемы подключения

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.

  • Сначала производится обвязка гидроаккумулятора. По схеме последовательно подключаются узлы. Для уплотнения резьбовых соединений используется фум-лента.
  • Первая на резьбу садится «американка», с ее помощью в процессе эксплуатации будет проводиться обслуживание гидроаккумулятора с целью замены мембраны.
  • Со второй стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
  • К ним прикручиваются два узла: манометр и реле давления.
  • Следующей устанавливается ПВХ-труба посредством фитингового переходника на торец бронзового переходника гидроаккумулятора.
  • С другой стороны труба крепится при помощи фитинга к насосу.
  • Подающая труба и насос укладываются на ровном участке.

Автоматика для скважины: виды, принцип работы, схемы подключения

  • На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
  • На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. Второй конец страховочного троса закрепляется рядом с обсадной трубой.
  • После чего насос спускается в скважину, и натягивается страховочный трос.
  • Далее обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
  • Кабель подключается к реле и ведется к управляющему электрошкафу.
  • Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент необходимо спустить воздух, открыв кран.
  • После того как потечет вода без воздуха, кран закрывается, и проверяются показания манометра. Стандартно реле имеет настройки по верхнему пределу давления – 2.8 атм, а по нижнему – 1.5.

При других показателях производится регулировка реле посредством специальных винтов внутри корпуса.

Автоматика для скважины: виды, принцип работы, схемы подключения

Установка и подключение поверхностного насоса с автоматикой

При таком типе насоса подключение автоматики имеет ряд отличий, хотя последовательность ее подключения такая же, как у погружного типа. Различия заключаются в следующем:

  • ко входу насоса присоединяется ПВХ-труба для забора воды с диаметров от 25 до 35 мм;
  • на второй конец посредством фитинга прикрепляется обратный клапан и опускается в скважину, при этом труба должна иметь длину, достаточную чтобы ее конец погрузился в воду примерно на метр, иначе будет захватываться воздух;
  • перед началом работы двигатель через заливное отверстие и заборная труба заполняются водой;
  • при правильном герметичном подсоединении всех узлов включение насоса будет сопровождаться накачкой воды.

Автоматика для скважины: виды, принцип работы, схемы подключения

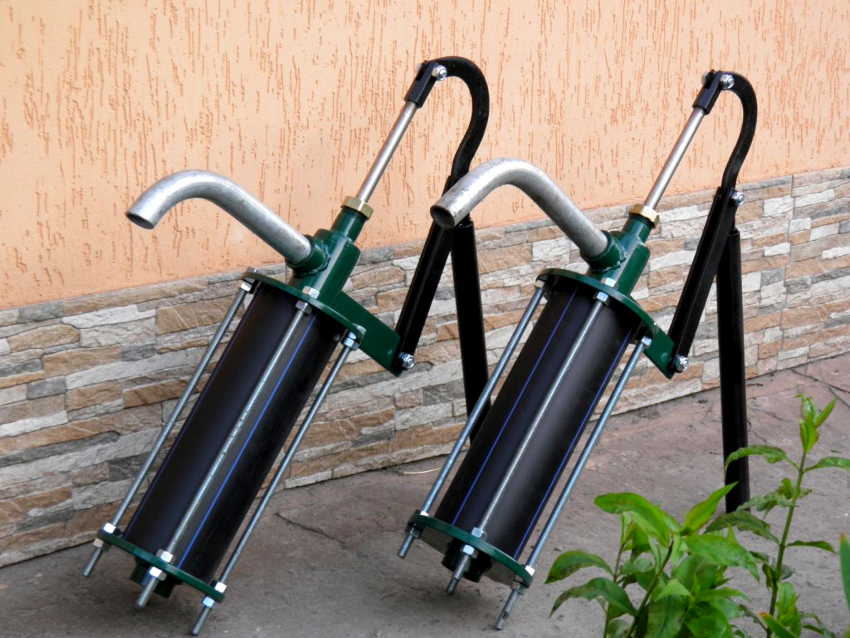

Как сделать водяной насос своими руками в домашних условиях

Дачники – народ неленивый и смекалистый. Потому вопросом, как сделать своими руками насос для воды без электричества, задаются довольно часто. На самом деле, вариантов существует множество, все они вполне реализуемы. Одним из эффективных и наиболее доступных является насос на основе помпового механизма. Именно такой чаще применяют в условиях отсутствия электричества.

Для создания насоса понадобятся следующие элементы и детали:

  • труба ПВХ диаметром 5 см;
  • труба ППР диаметром 2,4 см;
  • два обратных клапана по 0,5 дюйма;
  • заглушки и отводы для трубы;
  • болты 8 мм с гайками, прокладки резиновые.

Из вышеперечисленных деталей собирается помпа. Главное – обеспечить герметичность конструкции, иначе механизм не заработает. Поршень создает давление в рабочей камере. Под его воздействием вода, проходя через клапаны, подается на вывод. Очень важно, чтобы плотно прилегали прокладки.

Автоматика для насоса как основное устройство для стабильного водоснабжения
Реле давления для гидроаккумулятора: как правильно установить и настроить

Назначение и место установки реле давления. Правила регулировки и настройки прибора.

Сложно воспринимается при описании, но на самом деле не вызывает проблем создание своими руками насоса, работающего от солнечной энергии. Принцип действия в некоторой степени напоминает то, как подключают погружной насос к гидроаккумулятору: в выталкивании воды принимает участие газ.

Автоматика для насоса как основное устройство для стабильного водоснабжения

Насос на основе помпового механизма является наиболее доступным для изготовления своими руками

Необходимые комплектующие:

  • решетка металлическая;
  • груша резиновая;
  • баллон с пропан-бутановой смесью.

Решетка заполняется газом и соединяется с грушей. Груша помещается в резервуар, предварительно оборудованный клапанами на вход и на выход. Солнечная энергия расширяет газ, последний выталкивает воздух, обеспечивая перепад давления в емкости с водой.

Важно! Все швы резервуара должны быть герметично заделаны. Располагать такой насос необходимо в хорошо освещаемом месте.

Производители

Подбор любого технологичного оборудования скважинного насоса связан с риском купить некачественный товар, и чтобы этого избежать, стоит отдать предпочтение изготовителю с хорошей репутацией.

Автоматика для скважины: виды, принцип работы, схемы подключения

В числе таких компаний можно отметить несколько.

  • «Юнипамп» российская компания, производящая надежное качественное оборудование по умеренной цене. Автоматика отличается широким выбором под различные насосные системы, рассчитана на работу с агрегатами мощностью не более 1.5 кВт. Конструкционно манометр совмещен с реле давления, такая особенность упрощает установку.

Автоматика для скважины: виды, принцип работы, схемы подключения
Автоматика для скважины: виды, принцип работы, схемы подключения

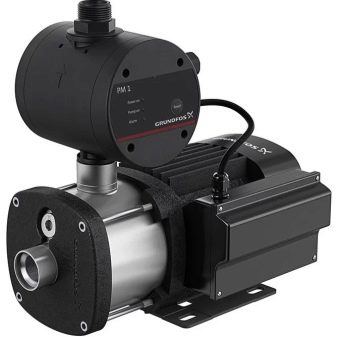

  • Grundfos – датская автоматика высокого качества. Основными особенностями продукции являются:
    • уровень защиты – IP52, автоматика с такой маркировкой может устанавливаться практически в любых условиях;
    • безотказное качество;
    • часть изделий рассчитана на напряжение менее 220В;
    • широкий выбор моделей под различные типы и мощности насосов.

Автоматика для скважины: виды, принцип работы, схемы подключения
Автоматика для скважины: виды, принцип работы, схемы подключения

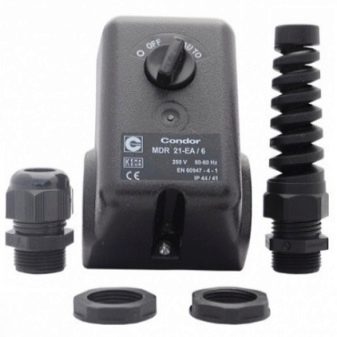

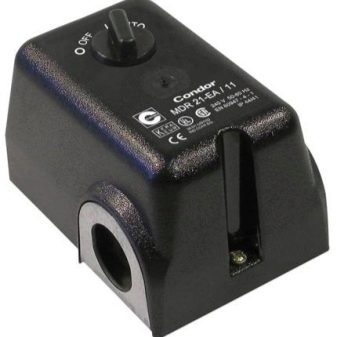

  • Condor – немецкая аппаратура безупречного качества. Их продукция выделяется такими качествами:
    • двухполюсные реле давления;
    • универсальные настройки режимов работы;
    • высокая стоимость.

Автоматика для скважины: виды, принцип работы, схемы подключения
Автоматика для скважины: виды, принцип работы, схемы подключения

  • Italtecnica – итальянская фирма, выпускающая автоматику хорошего качества по умеренной цене. Оборудование рассчитано на диапазон давления 1-5 бар. Гарантийный срок изделий – 1 год. А также они производят автоматику для насосных станций, параметры работы таких устройств следующие:
    • рабочее давление – 1.4-2.8 бар;
    • полимерный материал корпуса с изолирующей прокладкой;
    • противопригарная защита из серебра с никелем;
    • контактные клеммы медные.

Автоматика для скважины: виды, принцип работы, схемы подключения
Автоматика для скважины: виды, принцип работы, схемы подключения

Среди производителей качественной продукции водоснабжения можно также выделить бренды «Джилекс», «Прессконтроль», Espa, «ВиСтан 3», «Акваробот», «Малыш» и Alco.

Автоматика для скважины: виды, принцип работы, схемы подключения
Автоматика для скважины: виды, принцип работы, схемы подключения
Автоматика для скважины: виды, принцип работы, схемы подключения

Виды защитной автоматики для скважинного насоса, подключение блоков

Выбирая блок автоматики для скважинного насоса, следует обращать внимание на показатель напряжения, рекомендуемый для нормальной работы последнего, и на допустимые отклонения. Чтобы защитить устройство от работы без воды, необходимо установить U-образное реле. Этот элемент будет отключать насос, если в него не поступает вода.

Современные производители предлагают несколько видов защитных механизмов, обеспечивающих безопасную работу насосов:

  • пускозащитные, их основу составляют печатные платы;
  • релейные блоки;
  • устройства, функционирование которых обеспечивают микропроцессоры.

Схема подключения скважинного насоса к автоматике, предупреждающей перегревание, осуществляется выполнением следующих этапов:

Автоматика для насоса как основное устройство для стабильного водоснабжения

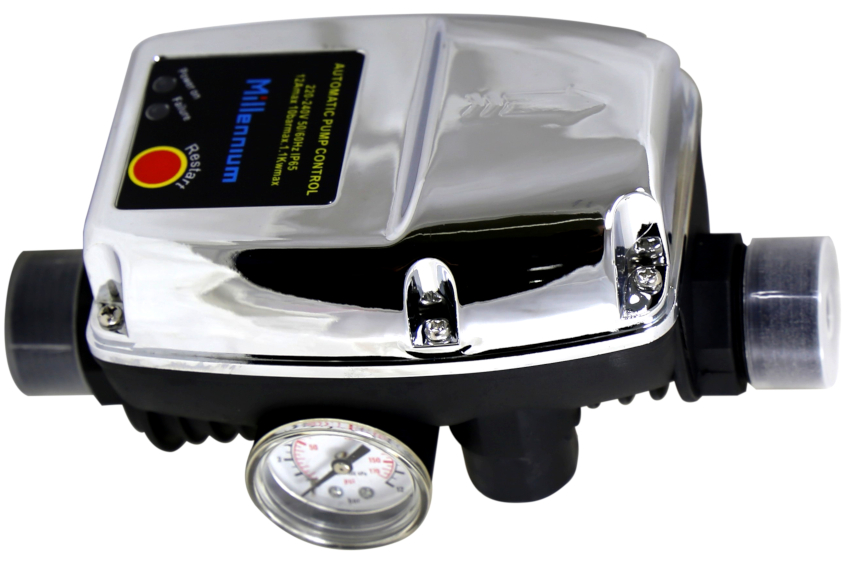

Современные защитные механизмы бывают пускозащитными, релейными и микропроцессорными

1. Нужно подготовить оборудование. Необходимо приобрести:

  • гидробак (гидроаккумулятор);
  • манометр;
  • муфту переходную с цанговым зажимом;
  • пластиковые трубы и переходник из латуни.

2. Вход в гидроаккумулятор обмотать фум-лентой, прикрутить переходную муфту.

3. К латунному переходнику подсоединить манометр и реле.

4. Выполнить соединение латунного переходника и переходной муфты.

5. Из пластиковой трубы собрать колено, которое объединит реле и аккумулятор с системой водоподачи.

6. Шланг скважинного насоса присоединить при помощи муфты с цанговым зажимом.

Важно! После выполнения сборки системы следует обязательно убедиться в том, что кабель надежно закреплен на колодке клемм.

Регулирующая автоматика для погружного насоса

Система автоматики, регулирующая работу насоса, состоит из нескольких элементов. Основным является реле управления, которое дополняется электрической частью. В зависимости от особенностей комплектации различают два принципа работы устройств.

Автоматика для насоса как основное устройство для стабильного водоснабжения

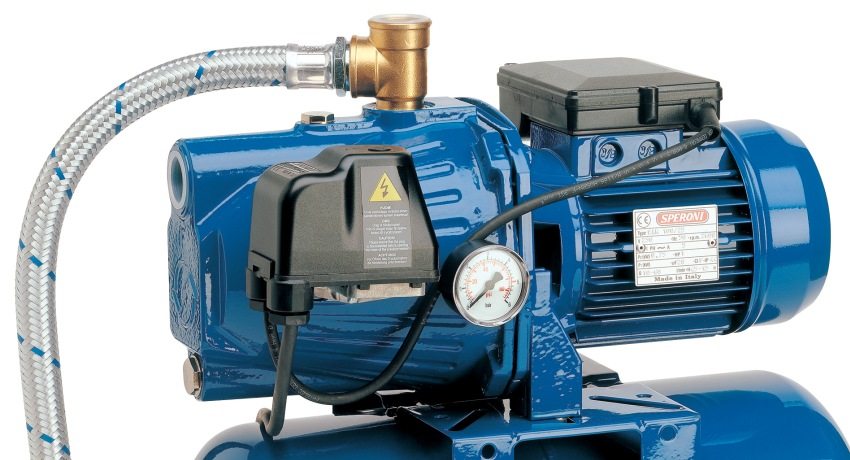

Регулирующая автоматика для погружного насоса состоит из реле управления и электрической части

Регулирование давления воды в трубопроводе. Действует в том случае, когда вода подается из скважины и система имеет гидробак. После первого подъема она заполняет емкость, далее подается в систему дома. Автоматика, работающая по такой схеме, имеет датчик с электродами.

Некоторые агрегаты (чаще предназначенные для колодцев) для контроля над количеством воды оснащаются специальными поплавками. Следует заметить, что цена погружных насосов для колодцев с автоматикой подобного типа довольно большая, однако устройства пользуются спросом. Независимо от способа контроля над наполнением гидроаккумулятора, все емкости имеют аварийный слив, который в случае необходимости снизит давление в баке. К положительной характеристике работы именно такой системы регулирования стоит отнести стабильную работу насоса, обеспеченную постоянной гидравликой.

Контроль уровня. Осуществляется при помощи команд. На реле устанавливается определенное давление, насос включается и выключается в зависимости от его изменения. Подобная схема активно применяется на частных участках, она также предполагает наличие мембранного бака. В качестве положительных характеристик такой схемы следует отметить относительную несложность монтажа и невысокую цену автоматики. Идеальную картину немного портят неточность показаний и небольшой срок эксплуатации в системе с вибронасосами.

Важно! При использовании схемы контроля уровня давления реле может быть установлено в силовую цепь насоса.

Автоматика для насоса как основное устройство для стабильного водоснабжения

Реле давления может устанавливаться в силовую цепь насоса

Разновидности автоматики «Пампэла» для насосов центробежных и вибрационных

Среди автоматики для скважинных насосов особой популярностью пользуются агрегаты, произведенные ООО «Пампэла». Компания выпускает два вида устройств:

  1. Предназначенные для вибрационных насосов. К ним следует отнести «Вистан-3».
  2. Применяемые для центробежных насосов. Здесь выбор несколько шире: «Пампэла» КИВ-1Б3, «Пампэла» КИВ-1В3, «Пампэла» КИВ-1А3.

Устройство «Вистан»-3 может быть применимо при подаче воды из различных источников: водоемов, резервуаров, колодцев, скважин. Совместимо с насосами типа «Малыш», «Ручеек» и т. д.

К основным функциям данного вида автоматики можно отнести следующие:

  • обеспечение плавного включения и выключения насоса при использовании стандартной пусковой системы;
  • включение насоса при открытии крана, как говорится, после поступления определенной команды;
  • защита от пагубного влияния перепадов напряжения, сухого хода;
  • может эксплуатироваться как регулятор давления воды в системе.

Автоматика для насоса как основное устройство для стабильного водоснабжения

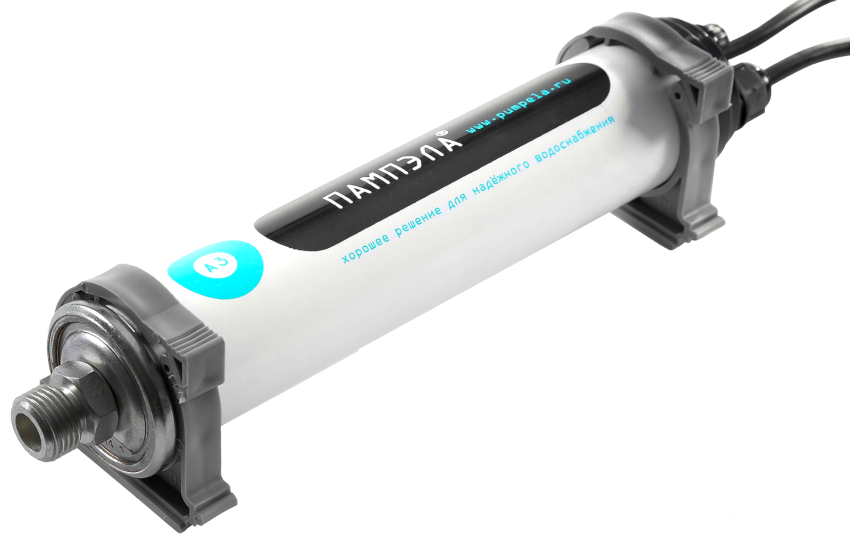

Автоматика для скважинных насосов «Пампэла» пользуется особой популярностью

Глубинный насос для колодца с автоматикой «Пампэла» будет работать стабильно и прослужит гораздо дольше, чем устройство без подобной защиты.

Насосная автоматика «Пампэла» КИВ (1А3, 1Б3, 1В3) осуществляет контроль, управление и защиту работающего устройства. Обеспечивает включение без гидроудара, перезапускает систему после сбоев и аварий, защищает от перепадов напряжения, а также в условиях работы насоса при отсутствии водозабора.

Полезный совет! Компания «Пампэла» занимается разработкой, выпуском и торговлей насосной автоматикой. Во избежание приобретения подделок и при желании избежать торговых накруток, покупать агрегаты стоит в магазинах производителя.

Причины снижения давления в системе и как увеличить напор воды в насосной станции

Ситуации, когда напор воды в насосной станции не удовлетворяет требованиям, довольно частые. Не стоит торопиться регулировать работу автоматики водяного насоса. Для решения проблем прежде всего стоит провести следующую диагностику:

Автоматика для насоса как основное устройство для стабильного водоснабжения

На напор воды влияет не только автоматика, но и состояние фильтров, воздушное давление в системе, герметичность всасывающего трубопровода

  1. Проверить состояние фильтров. Примеси песка, глины и другие элементы могут не только забивать фильтры, но и вызывать коррозию элементов системы, что обязательно скажется на эффективности работы насоса.
  2. Измерить воздушное давление в системе. Его снижение также влияет на полноценное функционирование станции.
  3. Убедиться в герметичности всасывающего трубопровода.

Если в результате вышеперечисленных действий проблемы не выявлены, необходимо вмешаться в работу автоматики: проверить состояние гидроаккумулятора и настроить реле давления для скважинного насоса. Довольно часто допускается ошибка, при которой выставляется высокий уровень нижнего давления. Станция в таком режиме практически не выключается, что, естественно, пагубно сказывается на ее функционировании.

Причиной слабого давления могут стать и повреждения мембраны, микротрещины бака. Иногда устранение дефектов невозможно, требуется полная замена гидроаккумулятора.

Автоматика для насоса как основное устройство для стабильного водоснабжения

Давление воды в системе легко регулируется автоматикой

Источники

  • https://StrojDvor.ru/vodosnabzhenie/avtomatika-dla-skvazinnogo-nasosa/
  • https://ByreniePro.ru/nasosy-skvagin/avtomatika.html
  • https://3agorod.ru/s/avtomatika-dlya-skvazhinnykh-nasosov/
  • https://stroy-podskazka.ru/vodosnabzhenie/nasosy/avtomatika/
  • https://evrookna-mos.ru/avtomatika-dlya-nasosa-kak-osnovnoe-ustroystvo-dlya-stabilnogo-vodosnabzheniya.html
[свернуть]
