Назначение дренажных насосов

Дренажные насосы беспоплавковые являются необходимым агрегатом для использования на приусадебных участках и дачах – они избавляют их владельцев от многих проблем, связанных с излишками стоков и грунтовых вод. Устройства применяют для отвода атмосферных осадков, выкачки талой воды из погребов, колодцев, подвалов, канав и рвов.
Также безпоплавковый насос задействуют для откачивания воды из бассейнов, искусственных водоемов, котлованов. Существуют модели, конструкционное решение которых позволяет выкачивать грязную воду (подробнее: «Дренажный насос для грязной воды — какой лучше, поверхностный или погружной»). Средний по мощности дренажный насос способен за минуту откачать около 180 литров воды. Производительность агрегата снижается в процессе погружения и удаления его расположения от места выкачки. К сожалению, большинство моделей дренажных насосов не предназначается для работы с горячей водой.

Различия дренажных и фекальных насосов

Для чего нужен дренажный насос? Основной функцией дренажных насосов является откачка и отвод воды из любых емкостей и резервуаров, включая котлованы, шахты, канализационные системы или очистные установки. Дренажный насос может осуществлять выкачку фекальных стоков, работая в многоквартирных домах, и дает возможность очищать от воды подвальные помещения. Читайте также: «Дренажно-фекальный насос — виды и отличия».

Несмотря на схожесть сфер применения, дренажные и фекальные насосы имеют много отличий. Главное из них заключается в разной способности работать с твердыми частицами в воде: дренажные насосы могут работать с частицами, имеющими диаметр от 3 до 12 мм (не считая промышленных насосов, работающих с канализационными системами – такие устройства могут «переваривать» частицы диаметром до 120 мм).

Фекальные насосы предпочитают работать с чистыми или почти чистыми жидкостями, в которых могут присутствовать только очень мелкие включения. По этой причине многие фекальные насосы дополнительно оборудуются измельчителями, которые обеспечивают уменьшением частиц до приемлемых размеров. Рабочее колесо устройства бывает полуоткрытым, моноканальным или вихревым.

Виды дренажных насосов

Подобные конструкции могут пропускать жидкость с наличием твердой фракции диаметром до 3-5 мм. Условно дренажные наносы разделяют на 2 основных вида:

  • наружные. Особенностью этой системы является то, что двигатель насоса располагается на поверхности. Вода же засасывается внутрь системы через погружную трубу. Среди положительных характеристик механизма можно выделить простоту эксплуатации;
  • погружные. Насосы этого вида предполагают расположение корпуса вместе с двигателем внутри жидкости. Это позволяет всасывать воду в значительных объемах. Но чтобы, система не перегревалась, следует постоянно удерживать ее внутри воды, которая и выступает охладителем.

Виды погружных насосов

При откачивании воды в загородных домах наиболее часто применяются погружные насосы.

Они бывают двух типов:

  • вибрационные;
  • центробежные конструкции.

Их отличие заключается в методе работы. Каждая модель имеет свой рабочий механизм, отличается способом перекачивания жидкости.

Вибрационные

Насосы с вибрационным механизмом действуют за счет вибрации диафрагмы. Эти колебания могут контролироваться и изменяться в зависимости от влияния электричества на создаваемое магнитное поле, создаваемое в индукционной катушке. Такие изделия питаются от сети общего назначения с напряжением 220 В. Их мощность составляет примерно 270 Ватт/час, однако все зависит от установленного двигателя.

Вибрационные модели делятся на конструкции с разным принятием жидкости, происходящем вверху и внизу корпуса:

  • Конструкции с верхним принятием жидкости во время работы не перегреваются. Они не перемешивают воду с осадком – поэтому часто используются при чистке колодезной скважины, в качестве дренажных насосов для откачки воды из колодца.
  • Конструкции с нижним конструктивным принятием жидкой среды нуждаются в качественном фильтре, они могут перегреться даже при кратковременной работе без охлаждающей жидкости.

Вибрационные насосы не имеют трущихся элементов, отличаются длительным сроком эксплуатации. Они нуждаются в установке фильтров.

Центробежные

В центробежных конструкциях в качестве рабочего элемента выступает колесо с лопастями. Это дает возможность увеличить производительность устройства, здесь недопустимо перекачивание жидкости с мелкими фракциями твердых соединений. Наличие песка или гравия негативно скажется на функциональность устройства и продолжительность эксплуатации. Основной рабочий элемент может выполняться из стали либо прочного полимерного материала.

Преимуществом является наличие поплавкового устройства или выключателя электронного типа.

Это позволяет сделать работу автономной, устройства с поплавковым механизмом используются чаще благодаря простоте и дешевизне конструкции.

Суть работы поплавкового выключателя заключается в следующем:

  • При понижении уровня жидкости поплавок опускается, вследствие чего размыкается электрический контакт. Выключается электродвигатель и оберегается от перегрева.
  • Далее жидкость накапливается, и поплавок поднимается до определенного предела.
  • Достигнув необходимого уровня, поплавок замыкает контакты и включается электродвигатель – начинает откачиваться жидкость.

Все зависит от правильности регулировки поплавка и выбранной модели. Кроме этого, жидкая среда смазывает трущиеся контакты и охлаждает от перегрева. Обзор моделей с поплавком.

Дренажные насосы и их возможности

Насосное оборудование работает с чистой и грязной жидкостью. Если частицы в ней не превышают по размеру 5 мм, это чистая вода, больше (вплоть до 35 мм) — грязная. Это учитывают при подборе оборудования. В зависимости от того, для какой воды насосы предназначены, у них разные технические характеристики.

Они различаются:

  • диаметром выходного патрубка;
  • сечением приемного отверстия;
  • материалом, из которого изготовлены детали.

Если оборудование соответствует уровню загрязненности воды, то с его помощью решают многие задачи, связанные с откачкой или подачей жидкости.

Дренажные насосы применяют:

  • при затоплении подвалов, погребов и других объектов;
  • при ликвидации аварий на водопроводных и канализационных магистралях;
  • для промывки скважин после бурения;
  • для очистки септиков от ила;
  • в фонтанах, бассейнах, искусственных водоемах;
  • для капельного полива ягодников, овощей в фермерских хозяйствах.

Способность оборудования работать автоматически используется при необходимости постоянно контролировать уровень воды во время строительства. В дренажную яму устанавливают аппарат, подключают к сети. Дальше он работает, включаясь и выключаясь в зависимости от уровня жидкости.

Дренажный насос для колодца

Схематическое изображение, установленной дренажной системы

Использование не по прямому назначению также возможно. Временно заменяют глубинный насос для чистой воды. Правда, производительность дренажного устройства меньше, чем у специального оборудования.

Владельцы частных домов, у которых есть шахтный колодец, пользуются дренажными насосами, чтобы откачать воду, очистить дно от ила, песка. Это оборудование избавило от необходимости проводить такую работу вручную, никому не приходится опускаться на дно колодца.

Выбор насоса по производительности и напору

Производительность — характеристика, которая указывает, какой объем воды способна прокачать помпа за единицу времени.

Чем больше величина этого параметра, тем быстрее агрегат справится с работой.

Показатель напора характеризует возможность оборудования поднять воду на высоту. При выборе помпы учитывают, что 10 м в горизонтальной плоскости равняются 1 м по вертикали. Если, например, требуется почистить колодец глубиной 6 м и отвести жидкость за пределы участка на 10 м по шлангу, проложенному по земле, высота подъема должна быть не менее 7 м.

Насосное оборудование снабжается инструкцией, в которой указаны максимальные показатели производительности и напора. Последний параметр у дренажных насосов небольшой — они предназначены для откачки воды с незначительных глубин.

При выборе учитывают, что увеличение высоты подъема приводит к уменьшению производительности. Взаимозависимость параметров показана на графике, который есть в инструкции к оборудованию.

Как работает дренажный насос

Дренажные насосы можно разделить на два принципиально разных типа:

  • поверхностные;
  • погружные.

Чтобы определить, какой дренажный насос лучше подходит для выполнения определенных работ, стоит разобраться в характеристиках каждого типа устройств и понять, как работает дренажный насос в разных условиях.

как работает дренажный насос (2) для чего нужен дренажный насос

Поверхностные насосы, пример которых можно увидеть на фото, устанавливаются над водой, возле ямы. Откачка воды осуществляется при помощи шланга, который погружается в воду и достигает дна резервуара. Устройство может работать и в автоматическом режиме, но ему для этого требуется поплавковый механизм, обеспечивающий контроль уровня жидкости в резервуаре. Подъем воды поднимает и поплавок, который воздействует на управляющие элементы и включает насос (подробнее: «Дренажный насос с поплавковым выключателем, устройство и принцип работы»).

Дренажный насос должен иметь две трубы: входную, через которую обеспечивается подача сточной воды из резервуара, и выходную, выводящую воду за пределы заполняющейся емкости.

Поверхностные насосы обязательно должны быть защищены от попадания воды в мотор, поскольку в таком случае он может выйти из строя. Именно поэтому мощность насоса должна быть достаточной, чтобы выкачивать жидкость со скоростью, превышающей скорость подъема воды в котловане. Профессионалы советуют пользоваться патрубками, чтобы соединять насос с канализацией, но для этого нужно знать точные диаметры труб, которые будут соединяться.
Поверхностные дренажные насосы довольно мобильны и просты в обслуживании. При необходимости устройство можно легко перенести в другое место, где требуется перекачка жидкости, а возникающие неисправности нередко получается устранить в полевых условиях, поскольку конструкция довольно проста.

как пользоваться дренажным насосом

Погружные дренажные насосы работают по тем же принципам, что и поверхностные, поэтому отличия заключаются в конструктивной части устройств. Во-первых, само название погружных приспособлений говорит о необходимости погружения их в воду, а во-вторых, именно этим фактом обуславливается принцип работы таких устройств: перекачка жидкости осуществляется самим насосом, без использования шлангов или патрубков. Вода всасывается насосом через отверстие в его днище, а для защиты от твердых частиц конструкция оборудуется фильтром.

Такие насосы работают автоматически, используя поплавковую систему или пластиковый пузырь, которые сигнализируют о повышении уровня воды и включают насос.

Учитывая тот факт, что погружным насосам необходимо работать под водой, производители создают максимально качественную электроизоляцию, чтобы снизить риск возникновения замыкания до минимума. Использовать эти устройства можно как на бытовом уровне, так и в разных отраслях промышленности – технические характеристики разных моделей насосов могут варьироваться в очень широких пределах.

Чем хороши погружные дренажные насосы? Пользователи очень ценят их за безопасность и хорошие эксплуатационные показатели, которые в большинстве случаев можно использовать по максимуму. Кроме того, погружное оборудование является надежным и может прослужить очень долго.

Универсальность бытовых дренажных насосов

Канализационные насосные устройства – универсальное оборудование. Основное назначение – перекачка грязной воды, но при необходимости ими пользуются для подъема чистой из колодцев, скважин, резервуаров. Максимальный размер включений в жидкости зависит от модели оборудования. Для бытовых аппаратов это не более 10 мм, профессиональные агрегаты справляются с твердыми частицами диаметром 140-300 мм.

По прямому назначению дренажные насосы применяют в таких случаях:

  • откачивают стоки и разжиженный ил из септиков;
  • осушают почву, затопленную весенними паводками;
  • организуют полив приусадебного участка;
  • откачивают жидкость из бассейнов, фонтанов, других искусственных водоемов и наполняют их;
  • устраивают открытую или закрытую дренажную систему;
  • осушают затопленные подвалы, погреба, строительные котлованы;
  • чистят колодцы от накопившейся грязи, углубляют.

Дренажные помпы используют везде, где нужно откачать грязную или чистую воду, наполнить ею резервуар.

Принцип работы устройства

Схема дренажного насоса

Схема насосной конструкции.

В конструкции есть силовой блок и насосная камера, которая обеспечивает перекачку жидкости. Основные узлы прибора:

  1. Электрический двигатель.
  2. Крыльчатка на валу. Располагается на электродвигателе или отдельно, заставляет воду перемещаться. Материал для изготовления – нержавеющая сталь, армированный пластик.
  3. Насосный узел и заборный патрубок с откалиброванными отверстиями. Их диаметр соответствует максимальному размеру твердых частиц, которые может откачать насос.
  4. Труба для выхода закачанной жидкости. Располагается на нижней крышке или в верхней части корпуса.
  5. Пластиковый или стальной корпус. Пластмасса скорее изнашивается в условиях работы с твердыми включениями.
  6. Поплавковый выключатель – защищает агрегат от работы без воды и затопления. В зависимости от уровня жидкости включает или отключает электродвигатель, обеспечивает автоматическую работу оборудования.

Большинство моделей только с одним внешним корпусом, но производятся и аппараты с двойным. Между корпусами находится водяная рубашка, которая эффективно охлаждает электродвигатель. Выходной патрубок в таких помпах расположен сверху. Внешний корпус изготовлен из стали или пластика, внутренний – металлический. Под ним находятся статор, ротор.

Электропитание подается через герметичный ввод по кабелю. Он поставляется в комплекте с помпой, длина соответствует глубине, на которой может работать оборудование. Под корпусом размещен конденсатор для плавного пуска электродвигателя. Многие модели оборудованы термореле для защиты мотора от перегрева. Если на обмотках статора температура приближается к критической, оно разрывает цепь электропитания.

Схема внутреннего устройства

Внутренняя конструкция насоса.

Нижняя часть аппарата помповая. Это камера в виде улитки из прочного пластика или чугуна с рабочим колесом внутри. На ее корпусе снизу имеются ножки или платформа. В самом низу расположено заборное отверстие с решеткой, которая не пропускает твердые частицы, превышающие допустимые размеры. При вращении рабочего колеса в камеру, где создается разреженное пространство, засасывается жидкость. Она центробежной силой отбрасывается к стенкам, где давление повышенное. Создается напор, необходимый для подачи воды наружу.

Приведенная схема типичная, но существуют модели со своими конструктивными особенностями. Расположение выходного патрубка не всегда сверху, он может находиться снизу рядом с рабочей камерой насоса. Такие модификации проще, но больше подвержены перегреву. Они погружаются в воду не полностью, поэтому охлаждение не настолько эффективное.

Рабочие колеса также отличаются конструктивными решениями. Самые распространенные – одноканальные, работающие с грязными жидкостями. Открытые лопасти еще более нетребовательны к условиям эксплуатации – они справляются с сильно загрязненными и вязкими жидкостями.

Максимальной производительностью обладают агрегаты со смещенными назад колесами с крыльчаткой вихревой конфигурации. Среди них редко встречаются аппараты для перекачки грязной воды. Во многих современных моделях можно колесо с лопастями смещать в камере вверх или вниз, чтобы подстроить для работы с жидкостями, которые отличаются свойствами.

Дренажные помпы имеют разные возможности в зависимости от назначения:

  1. Модели для чистой воды перекачивают жидкость с твердыми включениями, размер которых не превышает 5 мм – характеристика указана в паспорте. С их помощью поливают участок, осушают искусственные водоемы, затопленные помещения. Применять для очистки септиков, где возможны крупные или волокнистые фрагменты, нежелательно.
  2. Помпы для грязной жидкости. Некоторые модели легко перекачивают воду с твердыми частицами размером 3 см и более. Область применения намного шире.
  3. К дренажным насосам близки по конструкции фекальные. Они откачивают жидкости, где присутствуют мелкие включения. На многих моделях устанавливают измельчители, которые уменьшают размеры волокнистых и органических фракций до приемлемых значений.

Для максимальной эффективности работы дренажного оборудования содержание твердых частиц не должно превышать 10% от общего объема, размер не может быть больше максимальных значений для этой модели.

В зависимости от места установки различают поверхностные и погружные дренажные насосы. Поверхностный аппарат располагают рядом с резервуаром, от него в нижнюю точку емкости идет всасывающий шланг. Такие модификации мало защищены от попадания влаги внутрь, поэтому стационарная установка почти не применяется. Они нуждаются в дополнительной защите от дождя, снега, иначе выйдет из строя электрическая часть. Поверхностные помпы устанавливают временно, при необходимости быстро демонтируют.

Откачка грязной воды

Поверхностный насос для откачки грязной воды с поплавком.

Для монтажа в емкостях с жидкостью применяют погружные модели. У них усиленная изоляция электрической схемы, предохраняющая от короткого замыкания в условиях работы при абсолютной влажности. Для всасывания жидкости нет необходимости в патрубке. Вода захватывается через отверстия, дополнительно защищенные сетчатым фильтром, чтобы не проникали крупные твердые включения. Погружным насосам нет необходимости создавать сильное разрежение на всасывающем патрубке, как поверхностным, поэтому у них больше производительность при одинаковой мощности.

Важный элемент конструкции дренажного насоса – поплавковый выключатель. Он защищает электродвигатель от работы без воды, что грозит тому перегревом и выходом из строя. Второе важное назначение – автоматизация работы оборудования. Агрегат включается при заданном уровне жидкости в резервуаре, что создает удобства при установке, например, в канализации.

Классический вариант такого автоматического устройства – поплавок, который легче воды. Он плавает на ее поверхности и опускается вместе с понижением уровня. Внутри герметичного корпуса размещен микровыключатель, рычаг и стальной шарик. При достаточном количестве воды электрическая цепь замкнута, двигатель работает. Когда количество жидкости уменьшается, поплавок постепенно принимает вертикальное положение. Шарик перекатывается, давит на рычаг, тот на кнопку переключателя – поступление электричества к двигателю прекращается.

Насосная станция выключатель

Поплавковый выключатель для насосной станции.

Иногда встречаются поплавковые выключатели другой конструкции. Это плавающая на поверхности емкость, внутри которой нет ничего. Она связана с рычагом на корпусе насоса, а тот с выключателем. Уровень срабатывания регулируют, меняя длину рычага.

Если предполагается работа агрегата в узких емкостях, где плавающему устройству нет места, выбирают дренажный насос с встроенным поплавковым выключателем. Пороги срабатывания устанавливает производитель, но можно вносить корректировки.

Самые современные модели имеют сенсорные автоматы, которые подают сигналы, управляющие работой электродвигателя. Они размещаются отдельно от насоса на дне емкости, позволяя откачать жидкость досуха. Второй вариант – крепление на планке, установленной на корпусе помпы.

Какие критерии оценивать при выборе дренажного насоса

При выборе дренажной помпы учитывают ее назначение и другие особенности:

  • условия работы;
  • возможная глубина погружения и создаваемый напор;
  • конструктивное исполнение.

Возможности оборудования заложены в технических характеристиках, ограничиваются загрязненностью воды. Если присутствующие в жидкости частицы крупнее, чем пропускает сетка рабочей камеры, оборудование не справится с поставленной задачей в полной мере.

Каждый агрегат имеет свое назначение: перекачивать чистую воду с мелкими фракциями посторонних примесей или грязную с твердыми частицами. Особенности применения заложены в конструкции. Чтобы высушить затопленное помещение, понадобится насосное оборудование с встраиваемым поплавком. На строительной площадке, для канализации подходят фекальные насосы с измельчителем.

Основной параметр любого насосного оборудования – напор, создаваемый на выходе, и производительность. Давление, развиваемое рабочим колесом, должно не только поднять жидкость, но и преодолеть гидравлическое сопротивление в трубопроводах. Вода должна дойти до того места, где дальше сливается самотеком. Если помпа служит для орошения участка, требуется избыток давления минимум 0,5 атм, чтобы работали поливальные устройства.

Учитывают диаметр трубопроводов. Если он больше 25 мм, внутреннее сопротивление не принимают во внимание. Уменьшение сечения шланга приводит к возрастанию сопротивления. Например, 4 м горизонтальной трубы диаметром 16 мм понижают напор как 1 м вертикального шланга – на 0,1 атм.

К особенностям конструкции относятся напряжение и мощность двигателя. Бытовые аппараты рассчитаны на питание от 220 В, трехфазные на 380 В встречаются редко. Минимальная мощность – 350 Вт. Стремиться выбрать самое мощное оборудование не стоит – у него высокая стоимость, большой вес, габариты, оно скорее нагревается. Решающего значения мощность не имеет – она важна, чтобы рассчитать электролинию, защитную автоматику.

Обращают внимание на материал корпуса, особенности рабочего узла, наличие поплавкового выключателя. Важный момент – температура жидкости. Бытовые приборы рассчитаны максимум на 40°С.

Конструкция дренажного насоса

Конструкция любого дренажного насоса, будь то отечественного или зарубежного производства, имеет похожую комплектацию и общий принцип работы. В корпус агрегата помещены электродвигатель с насосным узлом.

Рабочие элементы электродвигателя – статор, ротор и подшипниковые щиты. На вал ротора сажается ведущий рабочий «орган» – центробежное рабочее колесо, именуемое как крыльчатка.

В насосном узле предусмотрены всасывающие отверстия. Диаметр этих входных отверстий и определяет максимальную величину твердых частиц, которые способно пропускать через себя устройство.

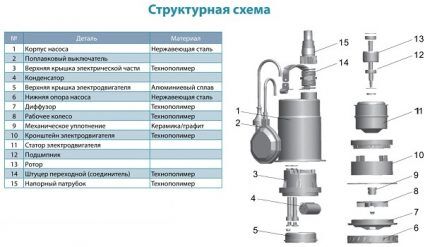

Основные элементы агрегата
В комплектацию агрегата обычно включены универсальные переходники, пригодные для подключения как гибких шлангов, так и жестких труб Ø 1ʺ и 1 1/4ʺ (+)

Для безопасности работы движимых механизмов насосный узел агрегата снабжается:

  • терморегулятором – отключает прибор при разогреве двигателя до достижения критической температуры;
  • поплавковым выключателем – реагирует при понижении уровня перерабатываемой жидкости до критического значения.

Поплавковый выключатель – это набор датчиков, заключенных в герметичный полимерный бокс. Благодаря находящемуся внутри бокса воздуху он, словно поплавок, всегда находится на поверхности воды и перемещается вслед за ее уровнем.

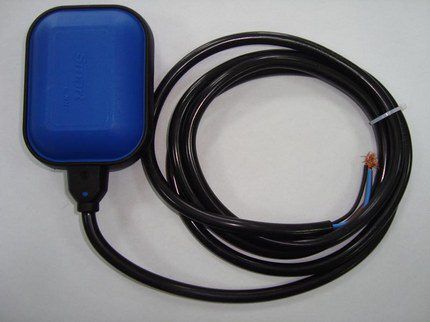

Поплавковый механизм
Поплавковый механизм оснащен электрическим переключателем и стальным шариком, который осуществляет размыкание и замыкание контактов цепи при малейшем изменении положении поплавка

Сегодня все чаще можно встретить приборы, оснащенные новой технологией аквасенсор. Они эффективны при необходимости обустройства узких резервуаров, в полости которых размещение поплавкового выключателя не представляется возможным.

С помощью этого встроенного регулятора удобно выставлять желаемый уровень воды для автоматического включения и отключения прибора. Минимальный уровень может достигать отместки всего в 5 мм.

Если дренажным агрегатом пользуются регулярно, к нему подводят жесткие трубы. В случае периодического использования насоса для подсоединения достаточно гибких шлангов.

Принцип работы агрегата

Откачивая воду, дренажный насос отводит ее от наполненного резервуара или затопленного помещения в расположенное поблизости сооружение. При этом перерабатываемая жидкость сначала поступает в рабочую камеру, а затем благодаря созданному давлению под действием работы колеса насоса продвигается в сторону выводящего патрубка.

Благодаря устройству большинства дренажных насосов, при котором рабочее колесо имеет полуоткрытое исполнение, агрегаты способны в кратчайшие сроки перекачивать большие порции жидкости.

Опустошение бочки с помощью насоса
По причине того, что устройства этого типа не способны создавать большое давление, то они не могут поднимать и перекачивать воду на большие дистанции

Перекачиваемая жидкость параллельно выполняет функцию охлаждения двигателя. Благодаря этому вероятность перегрева помпы при длительной работе сводится к нулю. Но по этой же причине к максимальной температуре перекачиваемых вод производители дренажных насосов предъявляют ограничение. Для большинства моделей она не должна превышать 50°С.

В продаже встречается также оборудование, которое способно работать в нестандартных условиях и горячих средах. Но стоит такое оборудование на порядок дороже.

Дренажные насосы способны эффективно работать в средах, имеющих разную степень загрязненности.

Представленные в продаже агрегаты делятся на три категории:

  1. Для чистой и слабозагрязненной воды. Перекачивают воду с включением частиц максимальным размером в 5 мм. Их применяют для осуществления водозабора из водопонижающих скважин, опустошения бассейнов и откачки воды из дождевых резервуаров.
  2. Для средне загрязненных вод. Размер транспортируемых вместе с водой твердых частиц не превышает 25 мм. Их применяют для опустошения ливнестоков, дренажных колодцев.
  3. Для грязной жидкости с включениями 38 мм. Их пускают в ход для опустошения накопительных водоотстойников, откачки грязной воды при затоплениях.

Производительность приборов, предназначенных для чистой и слабо загрязненной воды, составляет от 83 до 230 л/мин. А подача откачанной жидкости может достигать от 5 до 12 м.

Обеспечение системы водоотведения
Этих параметров вполне достаточно для обеспечения работы фонтанов, систем водоснабжения водоотведения, а также эксплуатации оросительных установок

Для перекачки грязной воды, включающей гравий и подобные частицы диаметром от 10 до 15 мм, используют агрегаты производительностью от 37 до 450 л/мин. Они способны обеспечить подачу воды на высоту от 5 до 22 метров.

Промышленные дренажные модели, созданные для работы с канализационными системами, могут «переваривать» частицы размером до 120 мм.

Снижение уровня поверхностных вод
Главное отличие дренажных установок от скважинных насосов – способность откачивать воду, в составе которой присутствуют разного рода примеси

Дренажные установки способны максимально эффективно работать только с жидкостью, в которой минимальное содержание твердых элементов.

С загрязненной водой, насыщенной твердыми отходами, справятся фекальные насосы с измельчителем.

Модели поверхностного исполнения

Поверхностные агрегаты предназначены для установки над резервуаром. Корпус устройств такого типа размещается на ровной поверхности в сухом месте. Откачка воды осуществляется через опущенный в резервуар рукав: ПВХ трубу или резиновый шланг.

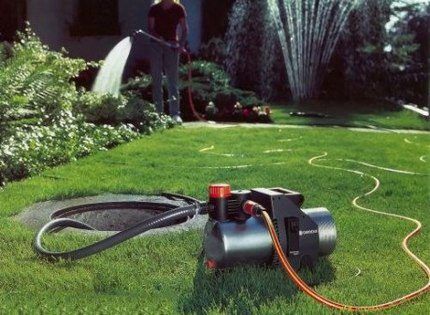

Агрегат наружного исполнения
Поверхностные насосы мобильны и просты в эксплуатации: их удобно переносить по участку, устанавливая в нужном месте временно или стационарно

Любая модель поверхностного исполнения имеет две трубы:

  • входная – обеспечивает поступление сточной воды из заполненной емкости;
  • выходная – отводит стоки за пределы опустошаемого сооружения.

Функционировать такие приборы могут в автоматическом режиме. Для реализации автоматической работы к тумблеру включения присоединен поплавковый механизм, реагирующий на уровень жидкости в резервуаре.

Его погружают в откачиваемую жидкость вместе со шлангом.  При поднятии воды выше определенной пометки срабатывают датчики поплавка, распоряжающегося запуском насоса.

Главными достоинствами агрегатов погружного исполнения являются:

  • простота установки и демонтажа;
  • обслуживание устройства сводится лишь к своевременной чистке и смазке деталей.

Но такие агрегаты не пригодны для глубоких источников. Они рассчитаны на работу при высоте всасывания в пределах 8-12 м.

Следует также учитывать, что при подключении такого насоса к канализационной системе, нужно точно знать сечение трубопровода, поскольку агрегат присоединяется к ней с помощью патрубков.

Погружные дренажные устройства

Приборы погружного исполнения действуют практически так же, как работают и поверхностные дренажные насосы. Но они больше предназначены для откачки воды из глубоких траншей или чистки колодцев.

Перекачка сточных вод осуществляется самим насосом без задействования шлангов и патрубков. Расположенный в днище насоса сетчатый фильтр защищает элементы агрегата от твердых пород грунта, песка и нерастворимых частиц.

Максимальная глубина погружения насосов у разных моделей обычно не превышает и 50 м. Но их нельзя задействовать при опустошении мелких резервуаров и водоемов, глубина которых не достигает 20 м. Для возможности работы погружных устройств в неглубоких траншеях, приходится применять дополнительное охлаждение двигателя водой.

Установка погружного насоса
Погружные агрегаты устанавливают на дно резервуара, а вода засасывается непосредственно через решетку, размещенную в нижней части корпуса

Глубина установки агрегата зависит от типа резервуара. Но существует простая закономерность: чем ниже расположен погружной насос, тем легче с ним будет работать.

Среди основных достоинств устройств погружного исполнения стоит выделить:

  • высокая мощность и производительность в сравнении с поверхностными агрегатами;
  • возможность осушения глубоких резервуаров в несколько десятков метров;
  • тихий ход – погруженные в емкость агрегаты в процессе работы практически не производят шума.

Особенностью установок этого типа является то, что они работают автоматически. Оснащение устройства поплавковым механизмом или пластиковым пузырем обеспечивает бесперебойную работу помпы в автоматическом режиме. Он отключает двигатель насоса при достижении заданного уровня воды.

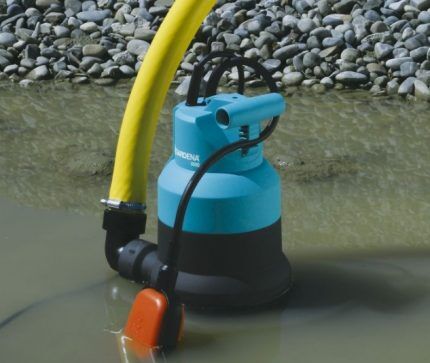

Прибор с поплавковым механизмом
Наличие поплавкового выключателя особо актуально при необходимости откачивания жидкости из медленно заполняемых резервуаров

Постоянная работа устройства под водой требует надежной изоляции автоматики и герметизации электродвигателей прибора. Поэтому при изготовлении агрегатов погружного исполнения используются только стойкие к коррозии материалы, которые способны выдерживать механические повреждения.

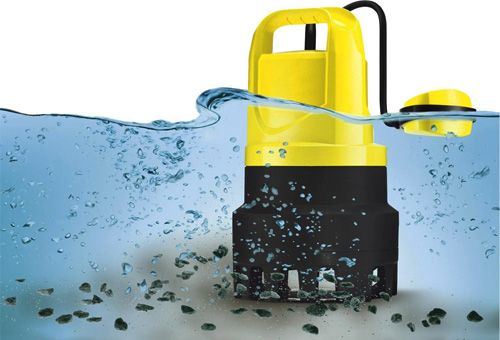

Материалом изготовления для узловых деталей в зависимости от предназначения и воспринимаемых нагрузок могут выступать:

  • полимеры и конструкционные пластмассы;
  • электротехнические, легированные и углеродистые сплавы и стали.

В дорогих моделях для герметизации электродвигателя прибора используются сальники, выполненные из керамических манжет, либо же с масляным замком.

Единственным недостатком погружных устройств является то, что для обслуживания и ремонта дренажного насоса, его приходится извлекать из резервуара на поверхность. Да и за счет герметичности корпуса их довольно проблематично обслуживать и ремонтировать.

Определяемся с задачами и выбираем

Для откачивания воды из колодца достаточно часто используется дренажный насос для колодца. Их применяют в тех случаях, когда колодезная вода не обладает высокой степенью загрязненности.
Здесь вопрос будет стоять и об объеме воды. Ведь есть маломощные насосы дренажные, которые не способны выдержать большую нагрузку,но в наше время уже и есть модели в которых предусмотрен сенсорный датчик для дренажного насоса.
Это более мощные агрегаты, но соответственно у них и цена на много выше. Рассмотрим особенности применения, разновидности, а также плюсы и минусы данных устройств.

Применение дренажных насосов

Давайте сразу разберем, что такое насос дренажный, сто он из себя представляет и где применяется.
Подобные аппараты являются очень полезными при следующих обстоятельствах:

  • В случае необходимости откачки воды после аварий,
  • Когда уровень грунтовых вод поднимается достаточно высоко,
  • В цокольных и подвальных помещениях при накоплении паводковых вод,
  • В случае длительных и обильных осадков,
  • Для очистки искусственно созданных водных объектов, например, бассейнов, для соответствия гигиеническим нормам их чистят при помощи дренажных насосов,
  • Для организации орошения больших площадей капельным путем,
  • Для декоративных фонтанов дренажные насосы используются для подачи к ним воды. Здесь часто применяется и насос дренажный с измельчителем.

Дренажный насос для колодца: как правильно установить

Монтаж и эксплуатация колодезного насоса достаточно легки. Но для правильной работы аппарата и его долгой службы установку дренажного насоса необходимо производить по определенным правилам.
После покупки и распаковки приобретенного оборудования необходимо проверить соответствует ли содержимое комплектации, а также уделить особое внимание инструкции, прилагающийся к данной модели. Очень важно изучить имеющиеся ограничения в применении купленной разновидности насоса.
Можно лишь составить общую инструкцию, которой можно руководствоваться при установке дренажного насоса:

  • К напорному патрубку присоединяется напорная магистраль, в роли которой может выступать шланг либо трубопровод, после чего производится закрепление имеющимися соединительными деталями.
  • При наличии в конструкции насоса поплавкового выключателя и использовании насоса стационарно, на напорную магистраль устанавливается обратный клапан.
  • Аппарат с трехфазным двигателем проверяется на предмет правильности направления вращения. Для этого насос устанавливается на прямую поверхность, производится его включение и сразу же выключение. В процессе этого производится наблюдение за направлением вращения вала:
  1. по часовой стрелке – верное подключение,
  2. против – фазы нужно поменять местами.
  • У присоединенного к трубопроводу прибора правильное направление проверяется следующим образом:
  1. подключают к электричеству и измеряют подачу,
  2. отключают питание, меняют местами фазы и проделывают то же, что описано в первом пункте,
  3. мощность подачи в первом и втором случае сравнивается из чего определяется правильный метод подключения фаз.
  • Устройство ставят в вертикальном положении напорным патрубком вверх.
  • Насос опускается на дно колодца.

Преимущества по сравнению с другими насосами

  • Доступная цена

    (При относительно невысокой стоимости дренажный насос обладает достаточно большой мощностью. В час некоторые модели способны перекачивать до 8 куб. м жидкости. Напор насоса составляет около 7 м. Такие технические характеристики позволяют применять устройства в быту. Например, с помощью дренажного насоса можно легко и быстро заменить воду в домашнем бассейне.)

  • Простота и удобство в эксплуатации

    (Поверхностные насосы легко монтировать и демонтировать. Устройства погружного типа требуют больше времени при установке, однако с ними реально справиться без посторонней помощи. Дренажный насос работает бесшумно и имеет небольшой вес. Компактные размеры позволяют быстро перемещать устройство с одного места на другое.)

  • Длительный срок эксплуатации.

    (Дренажные насосы очень надежны. Они обладают простой конструкцией, детали которой при соблюдении правил эксплуатации редко выходят из строя. Если уровень откачиваемой жидкости достигнет определенного значения, дренажный насос автоматически отключится. Эта функция позволяет продлить срок эксплуатации устройства, предотвратить поломку двигателя и сэкономить электроэнергию.)

Установка в колодце и подключение

Для самостоятельной установки дренажного насоса в колодец, необходимо придерживаться определённой последовательности действий и правил безопасности. Для установки в колодец нельзя эксплуатировать агрегаты для скважин, так как при схожему внешнему виду, у таких моделей совсем различные особенности  работы и разрешаемая мощность.  Если в колодец был установлен насос для скважины, за некоторое время он попросту сгорит.  Также не рекомендуется использовать дешёвые модели с сомнительным качеством  сборки.

_
Установка дренажного насоса в колодце

Очень важным параметром при выборе погружных насосов является диаметр скважины или у обсадной трубы. Необходимо подобрать насос, диаметр которого хотя бы на несколько миллиметров  меньше.  Стоит обратить внимание на то, что диаметр насосов задаётся в дюймах, а труб в миллиметрах.

Модели для погружения в колодец отличаются своей  простотой в монтировании и эксплуатации, но для качественной и бесперебойной работы необходимо додерживаться приведённых ниже правил:

  • С помощью соединительных элементов, необходимо закрепить напорную магистраль;
  • Если в насосе установлен поплавковый выключатель, то устанавливается напорная магистраль.
  • Если насос обладает трёхфазным электродвигателем, нужно осуществить контроль  подключения фаз. Прибор включается, после чего нужно определить сторону, в которую крутится вал. Если вращение происходит по часовой стрелке,  значит устройство  подключено правильно.
  • Если вращение происходит против часовой стрелки, нужно отсоединить насос от электрической сети, после чего поменять порядок подключения фаз;
  • Монтирование снаряжения необходимо осуществлять  в вертикальном положении.
  • Напорный патрубок нужно направить вверх. После этого следует осуществить спуск насоса на дно сооружения.

_
Схема стационарной установки дренажного насоса

Чистка колодца с помощью дренажного насоса

При покупке  насосов для осуществления чистки колодцев,  нужно внимательно прочитать руководство по использованию, ведь многие модели предназначены только для откачивания чистой воды. Кроме этого, есть насосы, которые справляются только с водой, которая содержит загрязнения и небольшие включения.

Чистка колодца будет более простой, если  есть поплавок, что плавает на поверхности воды.  В то время как при работе насоса без эксплуатирования данного поплавка нужно вести непрерывный  контроль, при его наличии, насос автоматически выключится при завершении перекачки воды. Если вовремя не выключить насос, его двигатель может перегреться и прийти в неисправное состояние, ведь вода осуществляет охлаждение насоса

_
Чистка колодца дренажным насосом

Для уменьшения уровня шума, издаваемого во время работы  насоса можно задействовать гибкий резиновый переходник между насосом и отводной трубой.  Это также увеличит его срок эксплуатации.

Сама процедура является достаточно несложной, но очень важно додерживаться следующих правил:

  1. Сначала насос необходимо погрузить в глубину, не доходя до дна 0,5 м;
  2. Насос включается, после чего начинается очистка колодца от загрязнений;
  3. Насос необходимо регулярно поднимать и очищать его фильтр до тех пор, пока на нем не образуется илистый осадок.

Где используется дренажный насос?

  • В промышленности

    (Для работы на крупных предприятиях необходимые самые мощные модели. С их помощью откачивают промышленные стоки и дождевую воду. Насосы на заводах являются частью аварийной системы. Устройства для промышленного использования отличаются высокой надежностью и износостойкостью. Эти характеристики наряду с экономичностью являются основными при выборе конкретной модели.

    • В строительстве

      (Осушение котлованов на стройплощадках осуществляется с помощью дренажного насоса. Устройство, как и при его использовании на промышленных предприятиях, должно быть достаточно мощным и надежным.)

      • В быту

        (Невысокая стоимость и отличные эксплуатационные характеристики позволяют применять дренажный насос в различных целях в быту. Устройство станет незаменимым помощником для владельцев приусадебных участков. Дренажный насос позволяет решить проблему с подтоплением подвала и погреба. Те, у кого есть бассейн, точно оценят преимущества устройства. Менять воду в резервуаре с дренажным насосом будет проще и быстрее. В процессе его работы не нужно находиться постоянно рядом. Насос отключается автоматически. Устройство также может использоваться для полива культур на приусадебном участке.)

Источники

  • https://kanalizaciyadoma.com/drenazh/drenazhnyy-nasos-s-poplavkovym-vyklyuchatelem-ustroystvo-i-printsip-raboty.html
  • https://kanalizaciyadoma.com/drenazh/kak-rabotaet-drenazhnyy-nasos-dlya-chego-nuzhen-i-printsip-ego-raboty.html
  • http://euroelectrica.ru/kak-polzovatsya-drenazhnyim-nasosom-s-poplavkom/
  • https://vodatyt.ru/nasos/drenazhnyy-dlya-kolodtsa.html
  • https://scvazina.ru/drenazhnyj-nasos-dlya-kolodtsa
  • https://VodaSovet.ru/nasos/drenazhnyj-nasos-s-vstroennym-poplavkovym-vyklyuchatelem
  • https://sovet-ingenera.com/vodosnab/nasosy/drenazhnye-nasosy-dlya-vody.html
  • https://moikolodets.ru/drenazhnyj-nasos-392
  • https://santechbomba.ru/publications/drenazhnyy-nasos-printsip-deystviya-ustroystvo-i-osobennosti-ekspluatatsii/
  • https://LandsDecor.com/diz/vodoprovod-i-kanalizaciya/ustanovka-drenazhnogo-nasosa-kolodce.html
[свернуть]
