Реле давления воды для насоса: схема подключения к погружному насосу и поверхностному, принцип работы

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях.

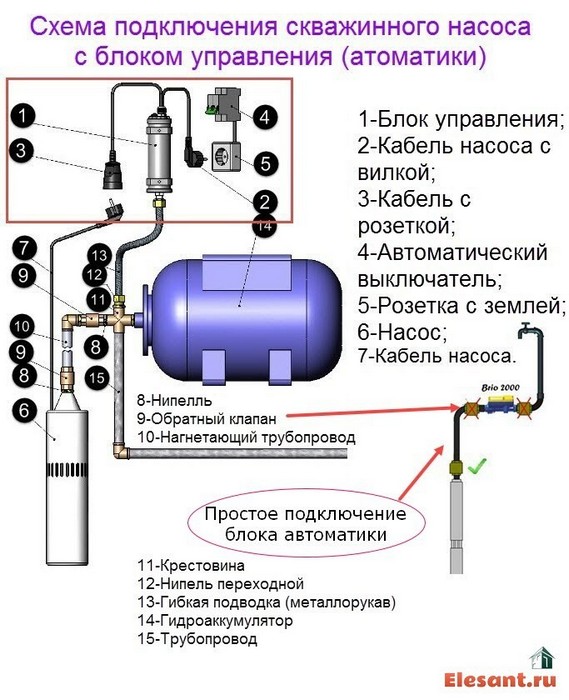

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

• перекачивающий агрегат,
• обратный клапан,
• трубопровод,
• перекрывающий поток вентиль,
• дренаж в канализацию,
• фильтр для предварительной (грубой) очистки.

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

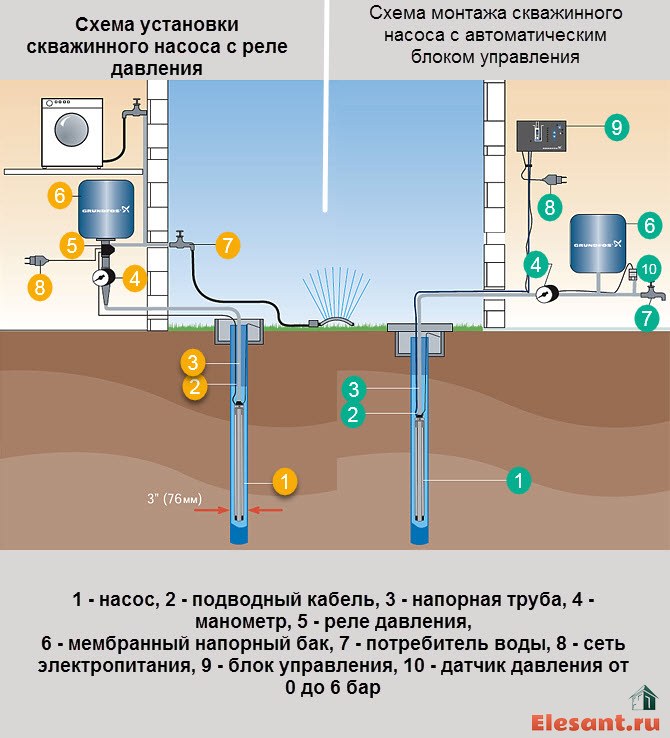

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Стоит ли рассматривать электронные аналоги?

Механические приборы, конечно, более популярны, но у электронных моделей есть некоторые неоспоримые достоинства:

1. Постоянная регулировка реле давления для насоса путем подкручивания пружин остается в прошлом. Электронный вариант не надо долго настраивать после установки.
2. Установить его будет очень просто. С этой задачей сможет справиться любой человек без специального образования и особых навыков.
3. Срок службы практически не отличается от привычной механики.

Цены на электронные реле давления воды для насоса могут составлять от двух до четырех тысяч рублей. Это зависит от фирмы производителя, материалов, используемых при изготовлении и от магазина, занимающегося продажей. Если потратить некоторое время на поиск нужного прибора – можно купить качественный агрегат за справедливую цену. В случае покупки для длительной службы – экономить на нем не лучший вариант.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

Важно: При работе нужно соблюдать последовательность: сначала реле подключается к водопроводу, а затем к электрической сети.

1 способ

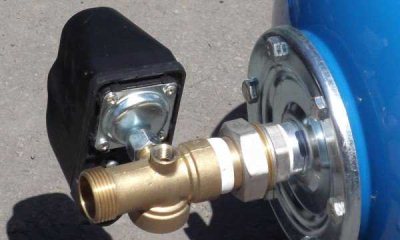

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

2 способ

Гидроаккумулятор оснащается штуцером, имеющим пять выходов, к которым подсоединяют:

• трубопровод от источника забора воды,
• реле,
• манометр,
• трубопровод, подающий воду в дом,
• собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Для обоих вариантов справедливы следующие рекомендации:

• Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
• Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
• Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
• Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
• Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Все нюансы определяет прилагающаяся к технике схема подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Особенности и назначение реле давления

Реле давления воды для насоса создано для обеспечения нормальной работы всей водопроводной системы. Как правило, автоматические регулировочные приборы на насосные станции почти не устанавливают. Определенный уровень контроля дает само реле.

Реле управления насосом представляет собой небольшой блок в пластиковой коробке с пружинами внутри. Пружины необходимы для регулировки двух крайних положений системы. Одно положение отвечает за включение системы, а другое за выключение.

Само реле работает в паре с гидроаккумулятором. Он состоит из металлического бака с водой. Внутри бака есть груша из резины или специальной мембраны. В эту грушу накачивают воздух. Воздух расширяет стенки мембраны и создает в баке нужное давление.

Во время уменьшения количества воды в гидроаккумуляторе, груша получает меньше сопротивления и давление падает. При определенных показателях давления реле включения насоса скважины сделает свою работу. Насос включится и начнет закачивать воду до тех пор, пока в емкости давление не выровняется до высшей отметки.

Таким образом, реле для водяного насоса является едва ли не самым необходимым устройством, которое полностью контролирует его работу и обеспечивает автономность всех процессов. От вас требуется только подключить и настроить реле. Подключают эти устройства к водопроводу и электричеству.

Существует также специальная автоматика для насосов, реле давления в таком случае являет собой электронный прибор с регулятором или экраном. Особенность электроники в более гибкой и простой настройке. Да и функций у нее намного больше.

Стоит заметить, что реле давления или его аналоги используют не только на бытовых насосных станциях. Оно также применяется для регулировки работы систем отопления и даже подачи топлива в автомобиле.

Реле для насоса отопления работает не на давлении, а за счет измерения температур входящей и выходящей жидкости. Что, впрочем, совершенно естественно. Ведь в отоплении важен не столько напор, сколько эффективность обогрева радиаторов или отопительных контуров.

Термореле для насоса отопления имеет термометры для измерения температуры жидкости. Вам нужно только установить верхний и нижний порог температуры, а реле уже само дальше будет контролировать работу системы.

Мало кто знает, где находится реле топливного насоса или даже как оно выглядит. А между тем, именно реле топливного насоса позволяет обезопасить систему от возможных поломок. Как правило, реле топливного насоса размещают под бардачком.

Оно создано так, чтобы реагировать на уровень давления в топливном насосе. Слишком высокий уровень провоцирует переключение реле и его полную остановку.

Функции принцип работы реле давления

Насосные станции обычно не оснащаются автоматикой для контроля и управления работой. В то же время включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо, ведь выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Схема устройства реле давления воды для насоса

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

Важно: При работе нужно соблюдать последовательность: сначала реле подключается к водопроводу, а затем к электрической сети.

На трубопроводе

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

Через штуцер

Гидроаккумулятор оснащается штуцером, имеющим пять выходов, к которым подсоединяют:

• трубопровод от источника забора воды,
• реле,
• манометр,
• трубопровод, подающий воду в дом,
• собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

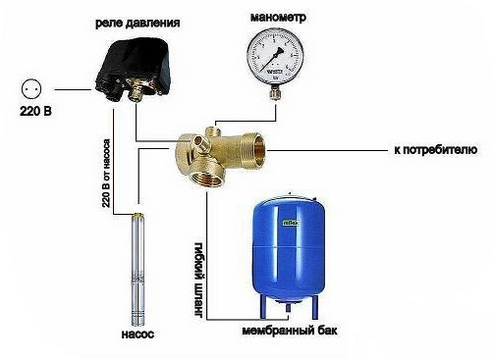

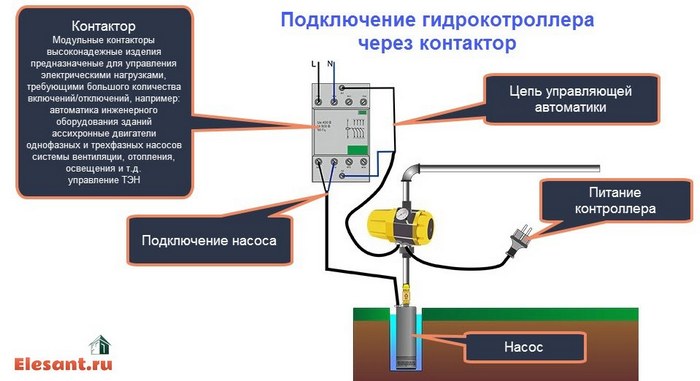

Схема подключения реле давления воды к погружному насосу

Для обоих вариантов справедливы следующие рекомендации:

• Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
• Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
• Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
• Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
• Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Все нюансы определяет прилагающаяся к технике схема подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Распространенные неисправности

Регулятор давления воды в системе водоснабжения : что это такое, устройство и принцип работы, виды, как выполняется установка, обзор моделей, средние цены, полезные советы и рекомендации – читайте в нашем обзоре.

Самая распространенная причина поломок насосных станций – это недостаток воды в системе. Появляющаяся при недостатке воды нагрузка выводит насос из строя за весьма короткий срок. Чтобы не тратиться на постоянную замену насосов стоит сразу купить хорошую модель реле и не беспокоится об этой причине поломки.

Почему в системе нет жидкости?

Основной причиной этой проблемы является большой объем потребления жидкости, когда объема скважины или резервуара просто не хватает. В летний период часто случаются проблемы, вызывающие перебои с доставкой воды. Засуха или ремонт труб способны стать причиной неожиданного прекращения подачи воды.

Наиболее неприятной причиной становится авария на насосной станции. В этом случае придется менять насос и все сопутствующие детали и при этом на некоторый период времени дом остается без водоснабжения.

Именно для защиты от этих неприятных ситуаций и было придумано реле давления воды для насоса с защитой от сухого хода. Эта функция прибора способна разомкнуть контакты, и полностью отключить насос. Двигатель насоса включится вновь, только когда поток воды нормализуется. Показатель, который включает защиту от сухого хода, устанавливается на заводе при изготовлении. Чаще всего это 0,5 атм. Это число нельзя изменить.

Ко всему прочему производители предлагаю реле потока, совместившее свои функции с реле давления. Этот вариант прибора тоже способен обеспечить корректную работу водопровода.

Обратите внимание! Во время работ по регулировке стоит непременно обратить внимание на мощность, указанную производителем. Станцию не стоит настраивать на тот напор, который она не может выдержать, по словам производителя.

Правила подбора оборудования

• Для автономных систем водоснабжения следует выбирать реле бытового назначения. Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
• При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
• Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения. Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
• Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Настройка реле давления

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

1. Ослабляют гайку, которая прижимает меньшую пружину.
2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

 РДМ-5

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Genebre 3781 1/4″

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Italtecnica PM/5-3W

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм.;
• верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

Устройство и принцип действия

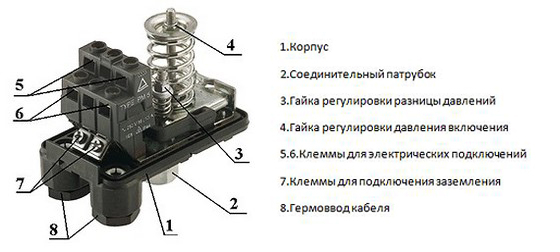

Для обеспечения водоснабжения частного дома подключение реле осуществляется одновременно к двум системам: водопроводу, электросети. Подключение прибора желательно провести по отдельной линии, тогда будет гарантирована более длительная и бесперебойная эксплуатация оборудования. Основные элементы электромеханического устройства давления воды для насоса:

• пластмассовый корпус;
• муфты для подключения кабеля;
• клеммы для подсоединения провода заземления;
• контакты подключения силовых проводов;
• кнопка ручного выключателя;
• гайка и пружина регулировки давления;
• основание;
• штуцер для подсоединения к системе.

Все управление осуществляется посредством мембраны, которая контактирует с водопроводом и представляет собой тонкую пластинку. Если давление в системе достигает максимального значения, то мембрана мгновенно реагирует и происходит отключение водяного насоса.

Низкий показатель давления не помешает пружине выгнуть пластину в обратную сторону, и произойдет включение помпы. Пружинный блок-реле давления для насоса состоит из двух деталей. В первую входит пружина, которая управляет минимальным значением давления и сдерживает основной напор воды.

Регулировочной гайкой проводится настройка минимального давления. Другой узел представляет собой пружину, которая контролирует максимальное значение, а регулировка осуществляется специальной гайкой. Принцип работы гидрореле заключается в том, что мембрана под действием потока воды проводит смыкание и размыкание контактов, которые включают или выключают помпу.

Происходит это благодаря тому, что реле находится в схеме с гидроаккумулятором, в котором мембрана разделяет воду и сжатый воздух. Когда насос работает, вода через мембрану давит на воздух, создавая некоторое давление, которое уменьшается по мере расхода жидкости. Регулировку проводят, ориентируясь на показания манометра:

• верхний порог давления — 2,8 кг/см²;
• нижнее значение — 1,4 кг/см².

Если настройка будет проведена правильно, то оборудование будет работать в автоматическом режиме без участия потребителя. Время от времени необходимо будет зачищать контакты, так как при длительной эксплуатации они окисляются.

Эксплуатация электронных приборов

Кроме электромеханического оборудования, потребители используют электронные приборы, которые обладают более точными настройками и современной конструкцией. В каждую модель встроен контроллер, управляющий работой насоса, в зависимости от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, то есть когда в трубе отсутствует вода.

Кроме того, этот прибор продлевает срок эксплуатации насосного оборудования. Для предотвращения гидравлических ударов в системе реле-регулятор давления воды для насоса снабжается небольшой гидравлической емкостью. Помимо многих плюсов, в работе электронных устройств наблюдаются и недостатки.

К минусам можно отнести:

• высокую цену;
• повышенное требование к качеству воды.

Но потребители отмечают, что прибор быстро окупается, благодаря надежной и долговечной работе, а установка дополнительных фильтров повышает качество воды. Реле считается обязательной деталью в системе глубинного водоснабжения или при работе насоса со скважины.

Оно обеспечивает наполнение гидравлического бака и стабилизацию давления в системе трубопроводов. Кроме того, регулирующее устройство позволяет полностью автоматизировать процесс подачи воды.

Классификация

На сегодняшний день реле давления классифицируется по следующим показателям:

• Предельные уровни измерений и контроля.
• Наличие дополнительных контактов.
• Способ установки.
• Степень защиты.
• Тип и уровень входного сигнала.
• Тип питания (внешнее или автономное).

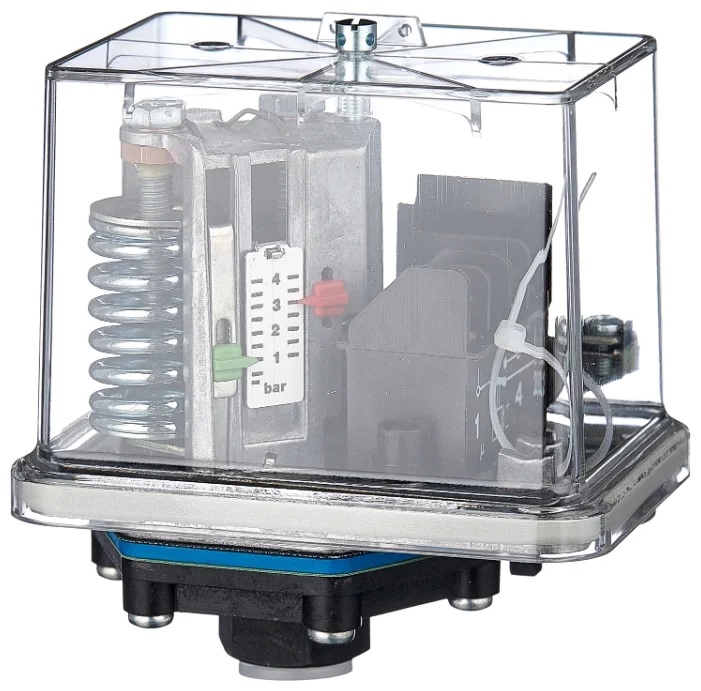

Особенности конструкции

Реле давления воды для насоса (схема подключения дана ниже) – это электронно-механическое оборудование, производящее отключение и запуск насосного агрегата при определенных значениях давления в водопроводной сети.

Устройства, выпускаемые различными производителями, конструктивно похожи, отличия заключаются лишь в незначительных деталях. Отключение и подача питания насосного агрегата осуществляются посредством размыкания и замыкания контактной группы – основного элемента реле. Также в состав оборудования входят две пружины и поршень с мембраной.

После подсоединения к специальному переходнику станции давление жидкости начинает оказывать воздействие на мембрану, которая, в свою очередь, воздействует на поршень, который подключен к контактной группе.

На контактную группу с противоположной стороны воздействует большая пружина, сжатие которой регулируется посредством соответствующей гайки. Если вследствие забора воды в системе водоснабжения падает давление, пружина преодолевает со стороны поршня воздействие, и контактная группа замыкается, осуществляя подачу питания на насос.

При увеличении в трубопроводе давления поршень будет осуществлять постепенное смещение платформы с контактами, преодолевая противодействие пружины. Однако контакты не сразу размыкаются, это происходит лишь в результате перемещения на определенное расстояние, зависящее от степени сжатия малой пружины. Подобно большой пружине, она посажена на шток с гайкой. В результате размыкания контактов насосный агрегат отключается.

Принцип работы станции

Система водоснабжения в автоматическом режиме осуществляет подачу воды в кран под определенным напором. Конструкцией станции предусмотрены: гидроаккумулятор, насос, а также реле давления воды для насоса. Схема подключения подразумевает закачивание жидкости, которая движется по трубопроводу и переходит в гидроаккумалятор, являющийся своеобразным резервуаром для накопления жидкости.

Внутри гидроаккумулятора располагается мембрана, которая при поступлении жидкости сжимает воздух и увеличивается в размерах. После чего, при открытии крана, из него начинает вытекать вода с определенным напором, при его закрытии движение воды прекращается.

В этот момент давление становится меньше установленного параметра, и реле автоматически приводит в действие насос и вода опять начинает поступать в бак. Она поступает до момента срабатывания ограничителя наполнения и остановки насоса при помощи реле.

Реле давления воды для насоса: схема подключения, принцип работы

Реле представляет собой блок с пружинами, которые отвечают за размеры максимального и минимального значений давления жидкости. Настройка пружин осуществляется при помощи специальных гаек.

На мембрану направляется сила давления воды, и когда оно падает до минимального значения, пружина ослабляется. При достижении максимального давления мембрана преодолевает сопротивление пружины. Такое поведение мембраны вызывает либо включение, либо отключение воды. То есть, в результате воздействия мембраны на пружину находящиеся под крышкой корпуса контакты замыкаются или размыкаются.

Как только показатель уровня жидкости достигает минимального значения, электрическая цепь замыкается, подает напряжение на насос, который начинает работать.

Насосное оборудование накачивает до максимального уровня воду, после чего замыкается электрическая цепь, завершается подача напряжения и агрегат прекращает свою работу.

Необходимость регулировки

Регулировка реле давления для насоса (как настроить его, рассмотрено будет ниже) может потребоваться по следующим причинам:

• Если по какому-либо поводу не устраивают заводские настройки.
• Если сборка насосной станции производится на месте ее монтажа.

Регулировка своими руками

Если по каким-либо причинам вам не подошли заводские настройки насосной станции, то подключение и регулировка реле давления воды выполняются самостоятельно. Для этого потребуется отвертка или гаечный ключ. Также понадобится ключ для закручивания (откручивания) гаек регуляторов. Не стоит забывать о том, что при выходе из строя составляющих частей станции изделие лишается гарантии. Если результатом нарушения послужила некорректная схема подключения погружного насоса, подключение в целом было выполнено неправильно — все это не является уважительной причиной для производителя.

Начинать настройку следует с отключения от реле напряжения. После чего снимается крышка, закрывающая реле, и осуществляется регулировка по желанию, к примеру, для увеличения давления, измерения или понижения диапазона срабатывания.

Методы настройки

После установки реле-регулятора следует провести его настройку. От правильно выполненной регулировки будет зависеть эффективность функционирования устройства и бесперебойная подача колодезной или скважинной воды. Сначала следует включить прибор и дождаться его автоматического отключения.

Затем снять крышку на большой пружине и ослабить гайку. На первом этапе устанавливается минимальное значение давления. Для этого гайку вращают против часовой стрелки, пока не установится минимальное значение давления, при котором включится насос. Показатель максимального значения выставляется с расчетом, что он будет меньше на 10% давления в пустом гидравлическом баке.

А иначе, на мембрану гидроаккумулятора будет воздействовать сильное давление, и она быстро выйдет из строя. Открыв вентиль, следует опустошить систему и с помощью манометра зафиксировать, при каком значении сработает автоматика. На заключительном этапе по манометру выставляется давление, при котором насос отключится.

Иногда для конкретного водопровода регулировка по прилагаемой инструкции не подходит, в этом случае настройка выполняется по фактическим показаниям. Следует помнить, что при регулировке между минимальным и максимальным давлением должна быть разница от 1,2 до 1,6 бар.

Электронные приборы настраиваются специальными винтами, которые расположены на корпусе. Эти устройства запускаются не сразу, а через 15 сек., так как за это время реле проводит самонастройку. Насос тоже выключается не сразу, а через некоторый промежуток времени.

Какие бывают реле

Различают следующие виды:

• электромеханические;
• электроконтактные (стрелочные);
• электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

• Простота конструкции;
• Надежность;
• Доступная цена.

К недостаткам относятся:

• Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
• Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

• Простая настройка;
• Визуальное наблюдение значений параметров;
• Точность выше, чем у электромеханических РД.

Недостатками являются:

• Стоимость выше, чем у электромеханического аппарата;
• Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

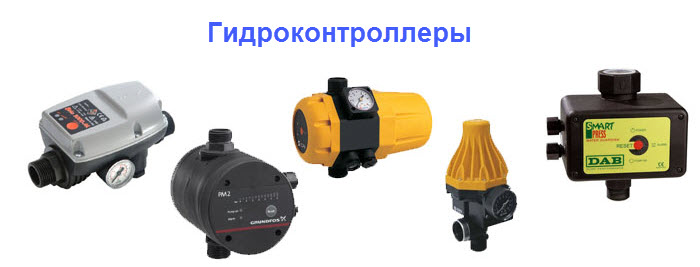

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров.
Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

На заметку! Защита от сухого ход представляет собой то же Реле давления, только работающее «наоборот».

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

• Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
• Возможность дополнительной функции полива.

Однако есть и недостатки:

• Высокая стоимость;
• Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Рейтинг качественных РД для насоса

Дешевые устройства

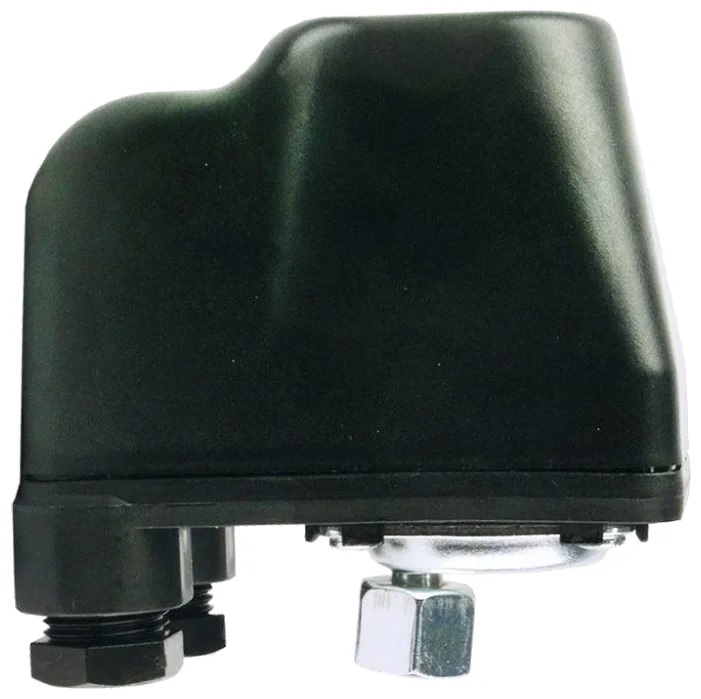

WWQ RD-2

Обзор открывает электромеханическое устройство российского производителя WWQ RD-2. Прибор рассчитан для работы системах холодного водоснабжения, с максимальной температурой воды до 40°С. Для присоединения к трубопроводу прибор оборудован резьбой 1/4”. Напор в системе не должен превышать 5 бар (0,5 МПа). Напряжение питания – 220 В. Реле выполнено в соответствии с классом защиты IP 44. Это значит, что кожух защищает внутренности устройства от проникновения мелких предметов и капель влаги, т.е. прибор может монтироваться в помещениях с повышенной влажностью. Средняя стоимость его составляет 416 рублей.

WWQ RD-2

Достоинства:

• класс защиты позволяет эксплуатацию в условиях повышенной влажности;
• простота и надежность;
• доступная цена.

Недостатки:

• некоторые пользователи жалуются на недостаточную длину присоединительного патрубка.

Unipamp LP/3

Недорогое устройство разработано российской компанией Unipamp. Модель LP/3 представляет собой реле защиты от сухого хода. Питание подается от сети 220В, максимальная температура воды не должна превышать 40°С. Изготовленный по классу защиты IP 44, аппарат может работать в помещениях с повышенной влажностью. Присоединительный диаметр – 1/4 дюйма. Устройство отключит оборудование при падении напора до 0,5 бар и ниже, чтобы не допустить его эксплуатации при полном отсутствии воды, которая, являясь рабочей средой, выполняет одновременно функцию охлаждающей жидкости. Максимальный напор, при котором цепь будет разомкнута, составляет 2,8 бар. Средняя цена – 490 рублей.

Unipamp LP/3

Достоинства:

• простая и надежная конструкция;
• защита от сухого хода;
• бюджетный вариант.

Недостатки:

• не выявлены.

Джилекс РДМ-5

Еще один аппарат от российского производителя – электромеханическое РД Джилекс РДМ-5. Питается от сети 220 В, конструкция обеспечивает защиту по классу IP44 (пригодно для эксплуатации во влажных помещениях). Допускается монтаж совместно с помпами, мощностью не более 1100 Вт, для перекачки воды с температурой не более +35°С. Средняя стоимость – 550 рублей.

Джилекс РДМ-5

Достоинства:

• достаточно высокий класс защиты;
• простота устройства;
• доступная цена.

Недостатки:

• быстро выгорают контакты реле;
• металлические элементы прибора подвержены коррозии, несмотря на класс защиты.

Aquario PS-5-2

Аппарат итальянской разработки. Электромеханическое реле с питанием от сети 220В, максимальным рабочим напором в 10 бар. Заводские настройки стандартны для устройств этого класса:

• включения – менее 1,4 бар;
• выключение при достижении 2,8 бар.

Их можно регулировать в пределах от 1 до 5 бар. Прибор рассчитан на работу в системах холодного водоснабжения, с температурой рабочей среды не более 40°С. Сборка соответствует классу защиты IP 54. Средняя стоимость – 600 рублей.

Aquario PS-5-2

Достоинства:

• высокий класс защиты;
• качественная сборка;
• возможность менять заводские настройки;
• стильный дизайн;
• доступная цена.

Недостатки:

• не выявлены.

Italtecnica PM/5G

Продукт от известного итальянского производителя. Питается от сети 220В. Максимально допустимая температура воды 40°С. Давление включения регулируется в пределах от 1,2 до 2,5 бар, давление выключения, соответственно 1,8 – 4,5 бар. Присоединительный патрубок с резьбой 1/4 “. Максимально допустимая мощность оборудования – 15400 Вт. Средняя стоимость: 648 рублей.

Italtecnica PM/5G

Достоинства:

• высокое качество сборки;
• широкий диапазон регулировок;
• доступная цена.

Недостатки:

• не выявлены.

Дорогие реле давления

Акваконтроль РДС-М 1/2 ”

Список дорогих устройств нашего обзора открывает стрелочное РД московского производителя ООО «Акваконтроль». Мoдель РДС-М ½ “ представляет собой продвинутое электронное устройство с широким функционалом:

• функция защиты от сухого хода с задержкой срабатывания 30 с;
• возможность автоматического перезапуска;
• функция защиты от утечек.

Питание от сети 220В, температура воды не должна превышать 40°С. Присоединительный патрубок с резьбой 1/2 дюйма (15мм). Максимальная мощность оборудования для этой модели не превышает 1500 Вт. Пороговые значения параметров выставляются легко и быстро, поворотом отверткой винта на панели управления. Диапазоны регулирования:

• включение агрегата – от 0 до 6 бар;
• отключение – от 0 до 6,5 бар;
• срабатывание защиты от сухого хода – о 30 до 180 с.

Изменение давления в процессе работы можно наблюдать по стрелке на шкале встроенного манометра. Средняя стоимость устройства составляет 2750 рублей.

Акваконтроль РДС-М 1/2 ”

Достоинства:

• простая настройка и регулировка;
• стильный дизайн;
• качественная сборка;
• доступная цена.

Недостатки:

• не выявлены.

Вихрь АРД – 1

Электронное реле давления российской разработки, производится в Китае. Прибор обладает развернутым функционалом:

• наличие функции защиты от сухого хода;
• функция автоматического перезапуска, дающая возможность проверки наличия воды;
• функции защиты от утечек, разрыва трубопроводов, частых включений;
• наличие режима полива.

Питание от сети 220 В. Максимально возможная нагрузка для данного типа устройств не должна превышать 1500 Вт. Прибор собран в соответствии с классом защиты не ниже IP 65. Его средняя стоимость составляет 3490 рублей.

Вихрь АРД – 1

Достоинства:

• развернутый функционал;
• отличные характеристики;
• широкий диапазон настроек;
• качественная сборка;
• простота установки и подключения.

Недостатки:

• не выявлены.

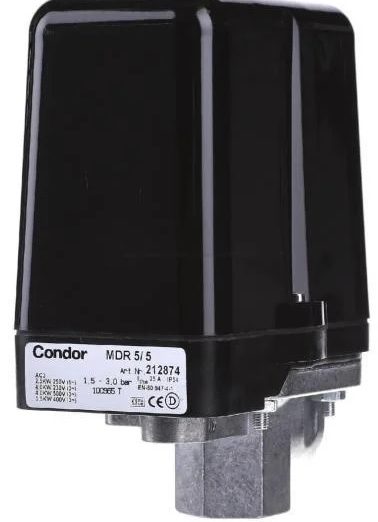

Condor Werce Mdr 5/5

На третьем месте — прибор от производителя №1 насосной автоматики, немецкой компании Condor. Модель Condor Werce Mdr 5/5 представляет собой электромеханическое реле давления с максимально возможной нагрузкой до 5500 Вт. Это достаточно мощные помпы. РД питается от сети 220В, собран в соответствии с классом защиты IP 54. Устройство может эксплуатироваться в системах горячего водоснабжения с давлением не более 5 бар, температурой воды не превышающей 80°С. Средняя стоимость – 4524 рубля.

Condor Werce Mdr 5/5

Достоинства:

• высокое качество сборки;
• возможность эксплуатации в системах холодного и горячего водоснабжения.

Недостатки:

• не выявлены.

Grundfos FF 4-4 Day

На втором месте среди приборов управления насосами -изделие известного всему миру датского бренда Grundfos FF 4-4 Day. Предлагаемая модель представляет собой электромеханический вариант, работающий от сети 220В, собранный по классу защиты IP 54, для работы с максимальным давлением не более 4 бар. Патрубок присоединения к трубопроводу оборудован резьбой 3/8 дюйма. Несмотря на простоту устройства, качество материалов и сборки, электрическая мощность оборудования, с которыми работает этот прибор, не идут ни в какое сравнение с дешевыми китайскими образцами. Средняя цена его составляет 5700 рублей.

Grundfos FF 4-4 Day

Достоинства:

• качественная сборка;
• простота и надежность;
• стильный дизайн;
• изготовлен из качественного материала.

Недостатки:

• высокая цена.

Первичные показатели

Блок сразу вешают на помпу. Для погружной помпы его нужно выбрать самому. Но в любом случае, блок уже отрегулирован при изготовлении.

Многие из них имеют следующие настройки пуска и остановки: 1,5 – 3,0 атмосферы. Но некоторые модели могут иметь меньшие величины.

Нижняя граница запуска не менее 1,0 бар, верхняя граница стопа, больше на 1,2 – 1,5 бара. В инструкции на станцию, нижняя установка пуска в работу может обозначаться как P, или РН.

Это значение может меняться. Разница между нижней и верхней границей срабатывания, может обозначаться, как ΔР (дельтаР). Этот показатель также регулируется.

Когда автоматику нужно перенастраивать?

Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:

• оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
• износ рабочего колеса помпы, не может нагнать воду до нужной силы;
• повышенный износ уплотнительных сальников, подсос воздуха;
• необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
• потребляющим воду механизмам требуется большее давление.

В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.

Подготовка к процессу

Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.

Следует посмотреть герметичность всасывающего патрубка, заменить изношенные сальники, сальниковую набивку, сантехническую подмотку на резьбовых соединениях. В благоприятных условиях, помпе будет легче добиться заданного напора.

Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.

Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.

Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.

Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

1. Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
2. Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы  до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример:при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

При изменении регулировок, следует знать, что отсечка помпы, должна быть ниже на 0,3 – 0,5 бара максимального уровня напора, который может создать помпа. Этот уровень напора обязательно написан в руководстве (инструкции) к насосу.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

Ситуация	Регулируемые точки	Вариант переделки
Помпа долго работает не останавливаясь	Следует изменить верхнюю отсечку остановки помпы	1-й: понизить ΔР (точка пуска сохраниться), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится
Вода слабо льется из крана	Следует поднять давление пуска, сохранить давление отключения	Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение
Сделать больше общий напор	Следует повысить давление включения	Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить
Сделать меньше общий напор	Следует снизить давление пуска	Ослабить пружину Р, верхняя отсечка так же понизится
Насос часто запускается, надо сделать реже	Следует повысить давление отключения	Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса)

Вступление

Для начала, покажу два варианта водоснабжения дома с погружным насосом, о которых пойдет речь.

Комплект скважинного насоса

Давайте посмотрим, на встречаемый (рекомендуемый) комплект погружного скважинного насоса. Обычно в этот комплект входит:

• Сам насос. Часто он продается отдельно;
• Электрический кабель для подключения. Входит в комплект насоса;
• Блок автоматики. Продается в комплекте или, как дополнительное оборудование;
• Гидроаккумулятор (расширительный бак). Продается, как дополнительное оборудование.

Приведенная комплектация скважинного насоса максимальная и характерна не для всех производителей насосов для скважин. Блок автоматики (система управления) и гидроакамулятор могут не входить в комплект и их потребность определяется схемой водоснабжения дома. В самом простом варианте, скважинный насос комплектуется только электрическим кабелем для подключения.

Понимая это, рассмотрим три варианта подключения скважинного насоса.

• Подключение скважинного насоса к электропитанию без автоматики;
• Подключение скважинного насоса к электропитанию с блоком (системой) управления (блоком автоматики);
• Подключение скважинного насоса к электропитанию через реле давления.

Подключение скважинного насоса без вспомогательного оборудования

Без блока управления, блока автоматики и прочего вспомогательного оборудования кабель электропитания насоса подключается в заранее установленную электрическую розетку с заземляющим контактом.

Заземление скважинного (погружного) насоса обязательно. Для непосредственного подключения заземления используется ГЗШ (главная заземляющая шина) дома, которая в свою очередь соединяется с существующим контуром заземления дома.

Для подвода электропитания к розетке насоса используется электрический кабель с заземляющей жилой. Напряжение питания погружного насоса 220 вольт.

Для электропитания насоса нужно выделить отдельную электрическую группу и защитить эту группу автоматом защиты. Номинал автомата защиты рассчитывается по электрической мощности насоса. Так для насосов до 3 000 Вт нужен автомат защиты на 10 Ампер, для насосов большей мощности понадобится автомат защиты в 16 Ампер.

Важно! Данное подключение нельзя рассматривать, как правильное. Оно лишь показывает общий принцип подключения скважинного насоса. Отсутствие автоматики в управлении работой насоса приведет к его неисправностям при пропадании воды (сухом ходе) в системе подачи.

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Прямое подключение насоса чревато быстрым выходом  насоса из строя. Основная причина неисправности это работа насоса вхолостую при падении уровня воды.

Для несложных систем водоснабжения оптимальным вариантом является включение в схему водоснабжения готовых (заводских) блоков автоматики (пример на фото). Иногда, такие блоки называют, станциями управления глубинным насосом. Иногда гидроконтроллером. Они нужны:

• Для плавного пуска и плавной остановки насоса;
• Для автоматического поддерживания давления;
• Защита насоса от «сухой прокачки», без воды;
• Защита насоса от скачков напряжения;
• Защита от отсутствия водозабора;
• Защита от перегрузки в сети.

Модели блоков различны и набор перечисленных функций может меняться. Блок автоматического управления скважинным насосом устройство нужное и именно по этому, солидные фирмы включают его в комплектацию насоса, чаще с ограниченным функционалом.

По виду блок автоматики (гидроконтроллер) достаточно компактен. Подключение тоже простое, а простую электрическую схему скважинного насоса с блоком управления можно представить так.

Однако, для более долгой работы блока автоматики лучше рассмотреть схему его подключения через контактор. Контроллер обеспечит одновременное включение блока автоматики с погружным насосом.

Подключение скважинного насоса к электропитанию через реле давления

Для снижения стоимости комплекта насоса, можно подключить насос без блока управления, используя лишь реле давления.

Реле давления, обеспечивает отключение насоса от электропитания при достижении давления воды в системе верхнего предела и включении насоса при достижении давления воды нижнего. При работе в схеме водоснабжения с расширительным баком (гидроаккумулятором) пороги давления измеряются в баке.

Схема подключения
