Самодельный насос для воды: как сделать насос для откачки своими руками

Насос для перелива жидкости

Этот насос скорее всего окажется самым простым и самым дешевым, ведь исходные материалы буквально бросовы, т.е. не стоят вообще ничего.

Для реализации задумки по его сборке необходимы следующие материалы:

• пластиковая бутылка с пробкой;
• пластиковая бутылка без пробки;
• кусочек пластиковой трубы подходящего диаметра;
• изливной шланг.

Для начала, необходимо изготовить лепестковый клапан.

Вынимаем прокладку из крышки пластиковой бутылки. Обрезаем по кругу, чтобы прокладка в диаметре стала меньше горлышка бутылки. При этом, нужно оставить нетронутым узкий сектор, около 15-20 градусов.

Сектор необходимо оставить такой ширины, при которой он сможет легко качаться, но не отрываться

В центре крышки от пластиковой бутылки сверлим отверстие, примерно 8 мм. Вставляем прокладку и завинчиваем обрезанное горлышко.

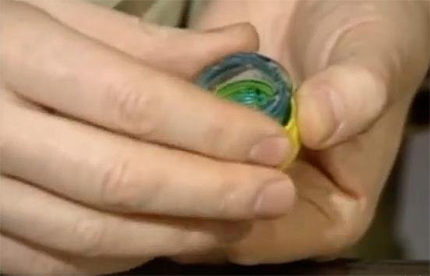

Цель ввинчивания горлышка – зажать мембрану и получить лепестковый клапан

В готовый клапан вставляем пластиковую трубу. Со второй пластиковой бутылки отрезаем верх. Должно получиться что-то похожее на заборную воронку. Закрепляем ее поверх пластиковой трубы.

На второй конец пластиковой трубы надеваем изливной шланг. Самый простой самодельный насос для откачки воды готов.

Конусообразная часть поможет жидкость открыть лепесток. Кроме того, не будет происходить удара клапаном о дно

Резким движением руки вверх-вниз заставляем жидкость подниматься по пластиковой трубе до излива. Дальше жидкость потечет самотеком.

Есть еще другие варианты:

Для использования поршневого насоса поверхностного или погружного типа необходим трубчатый колодец – скважина, которую также можно самостоятельно пробить как абиссинский колодец или пробурить.

Ручная помпа с прямым изливом

Очень простое устройство для перекачивания воды из бочки, шахтного колодца. Достоинства такой конструкции: быстрота сборки, копеечная стоимость.

Необходимые детали:

• труба ПВХ д.50мм – 1шт.;
• муфта ПВХ д.50мм – 1шт;
• труба ППР д.24мм – 1шт.;
• отвод ППР д.24 – 1шт;
• заглушка ПВХ д.50мм – 2шт.;
• кусочек резины д.50мм, толщиной 3-4мм – 1шт;
• обратный клапан д.15мм – 1шт.;
• пустой баллон от силикона 330мл – 1шт;
• стяжной винтовой хомут – 1шт;
• винт-гайка или заклепка – 1шт;
• накидная гайка д.15 – 1шт.

Сборку всей конструкции начинаем с изготовления обратного клапана.

Сооружение обратного клапана. Готовим обратный клапан из заглушки Ø 50мм. Сверлим несколько дырок по периметру заглушки Ø 5-6мм. В центре сверлим отверстие подходящего диаметра для пары винт-гайка или заклепки.

С внутренней стороны заглушки накладываем резиновый диск Ø 50мм. Диск не должен затирать о стенки заглушки, но должен закрывать все просверленные отверстия. В центре стягиваем винтом-гайкой или заклепкой, шуруп не подойдет. Если возникли трудности с материалами или изготовлением, можно заменить на обратный клапан заводской готовности.

Что собой представляет обратный клапан заводского изготовления, применяемый для работы насосной станции, подробно описано в рекомендуемой нами статье.

Подготовка гильзы насоса. Длина гильзы должна быть соразмерной глубине колодца или емкости с водой. Обрезаем канализационную трубу ПВХ Ø 50мм нужной длины, с узкого конца. В раструб трубы вставляем только что изготовленный клапан. Для надежности крепим с двух сторон саморезами.

Для второго конца готовим заглушку с предварительно просверленным отверстием Ø 25мм. Это отверстие в заглушке делается по диаметру трубы ППР Ø 24. Большой точности не требуется, заглушка служит опорой скольжения.

Порядок сборки поршня. У пустого баллона от силикона отрезаем носик. Далее необходимо нагреть баллон и вставить в ПВХ гильзу так, чтобы диаметр баллона точно соответствовал диаметру гильзы. Насаживаем баллончик от силикона на клапан с обратной стороны стрелки (стрелка на обратном клапане показывает направление движения воды).

Лишний баллон отрезаем. Закрепляем накидной гайкой д.15.

Устройство штока насоса. Длина штока должна быть больше длины гильзы на 50-60 см. Нужно разогреть один конец штока и вставить обратный клапан. Стрелка на обратном клапане должна показывать внутрь штока. Пока труба окончательно не остыла, стягиваем винтовым хомутом.

Окончательная сборка помпы. В гильзу вставляем шток, сверху через муфту крепим заглушку (опора скольжения). В довершение, на конец трубы штока крепим отвод ППР 24мм. Осталось подсоединить шланг и можно качать воду.

Материал труб может быть любой, да и сечение не обязательно круглое. Важно подобрать к гильзе подходящий поршень

Отвод служит опорой для руки. Для удобства можно взять тройник и одну сторону у него заглушить.

Ручная помпа с боковым изливом

В предыдущей конструкции есть один, но существенный недостаток. Излив двигается вместе со штоком. Эта конструкция не намного сложнее, но гораздо удобнее.

Гильзу необходимо усовершенствовать. Добавить в конструкцию тройник ПВХ д. 50мм с отводом 35 градусов. Тройник необходимо вставить в верхнюю часть гильзы. В штоке, около поршня, сверлим несколько дырок большого диаметра, главное, не перестараться и не нарушить жесткость всей конструкции.

Поршень двигаясь вверх выталкивает жидкость в выходную трубу. Верхняя крышка служит опорой тяге поршня

Теперь вода начнет изливаться в пространство между штоком и гильзой. При движении поршня вверх вода начнет поступать в излив.

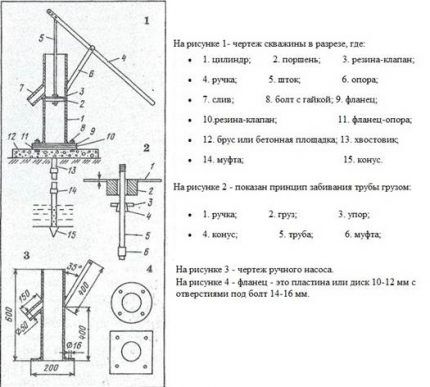

Поршневой скважинный насос

Эта конструкция насоса подходит для скважин не более 8-ми метров. Принцип действия основан на разрежении, создаваемом поршнем внутри цилиндра. Полезная самоделка способна стать отличной альтернативой насосному оборудованию заводского производства, поможет решить проблемы добычи воды для обслуживания дачного участка.

В таких насосах верхняя крышка либо отсутствует, либо имеет щелевидное отверстие, так как шток жестко связан с ручкой

Необходимые материалы:

• труба металлическая д.100мм., длина 1м.;
• резина;
• поршень;
• два клапана.

Производительность насоса напрямую зависит от герметичности всей конструкции.

Устройство гильзы агрегата

Для изготовления гильзы насоса необходимо обратить внимание на внутреннюю поверхность, она должна быть ровной и гладкой. Хорошим вариантом может стать гильза от двигателя грузового автомобиля.

Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины. В центре днища устанавливается либо лепестковый клапан, либо заводской.

Для верха гильзы изготавливается крышка, хотя эта деталь больше эстетическая, можно обойтись и без нее. Нужно обратить внимание на то, что отверстие для штока поршня делается щелевидным.

Сооружение поршня насоса

Для поршня необходимо взять 2 металлических диска. Между ними проложить не очень толстую резину 1см, немногим большего диаметра чем диски. Далее диски стягиваем болтами.

В результате резиновый диск зажмется и должен получиться сэндвич из металла и резины. Смысл в том, чтобы по краю поршня создать резиновый обод, который сформирует необходимое уплотнение поршень-гильза.

Осталось установить клапан и приварить ухо для штока.

Изготовление лепесткового клапана из резины

Лепестковый клапан состоит из резинового диска не очень большой толщины. Размер диска должен быть больше впускных отверстий. По центу резины сверлится отверстие. Через это отверстие и прижимную шайбу резиновый диск крепится поверх впускных отверстий.

При засасывании края резины приподнимаются, и вода начнет поступать. При обратном ходе создается прижимное давление: резина надежно перекрывает впускные отверстия.

Окончательная сборка и установка

Желательно на оголовке скважины и в днище гильзы насоса нарезать резьбу. Резьба позволит легко снимать насос для обслуживания и сделает установку герметичной.

Устанавливаем верхнюю крышку и крепим ручку к штоку. Для комфортной работы конец ручки можно обмотать изолентой или веревкой, прокладывая виток к витку.

Если насос не качает воду, необходимо устранить все неплотности, в том числе в соединении с оголовком скважины (+)

Ограничение по глубине скважины связано с теоретической невозможностью создать разряжение более 1 атмосферы. Если скважина глубже, придется модифицировать насос до глубинного.

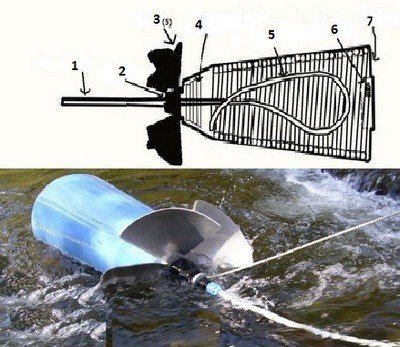

Американская речная помпа

Такая модель насоса, для работы которого не нужно электричество, может быть использована умельцами, которым повезло приобрести участок на берегу небольшой, но очень бурной речушки.

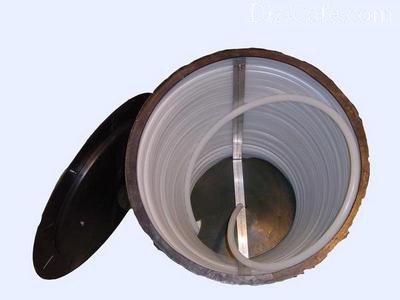

Шланг в бочку укладывается ровными витками без заломов и перегибов. И всё сооружение в целом выглядит довольно незатейливо, но вода с его помощью исправно поставляется на берег

Для создания насоса понадобится:

• бочка диаметром в 52см, длиной в 85см и весом примерно в 17 кг;
• шланг, накрученный в бочке, с диаметром в 12мм;
• выпускной (подающий) шланг 16мм в диаметре;

Есть ограничения и для среды погружения: рабочая глубина потока не должна быть менее 30см, скорость перемещения воды (течения) – 1,5 м/сек. Такой насос обеспечивает подъём воды на высоту не более 25 метров по вертикали.

Составляющие элементы: 1- выпускной шланг, 2- втулочная муфта, 3-лопасти, 4 –пенополистероловые поплавки, 5 – спиральная намотка шланга, 6 – входное отверстие, 7- дно конструкции. Бочка отлично держится на плаву

Подробности использования этого насоса можно рассмотреть на видео.

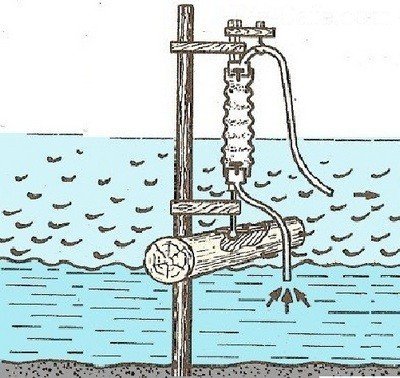

Самодельный волновой насос

В работе этого насоса тоже используются преимущества, которые обеспечивает находящаяся поблизости от участка река. В водоёме без течения такой насос вряд ли будет эффективен. Чтобы его изготовить, потребуются:

• гофрированная труба типа «гармошка»;
• кронштейн;
• 2 втулки с клапанами;
• бревно.

Труба может быть как из пластика, так и из латуни. В зависимости от материала «гармошки» нужно корректировать и вес бревна. Латунной трубе будет соответствовать бревно весом более 60кг, а для пластиковой подойдет и не такой тяжелый груз. Как правило, вес бревна подбирают практическим путем.

Этот вариант насоса подойдет для речки и не с самым бурным течением, важно чтобы оно просто было, тогда «гармошка» будет сокращаться, а вода нагнетаться

Оба конца трубы закрывают втулками, имеющими клапана. С одной стороны труба крепится к кронштейну, с другой – к бревну, помещенному в воду. Работа устройства непосредственно зависит от перемещения воды в реке. Именно её колебательные движения должны заставлять «гармошку» действовать. Ожидаемый эффект при скорости ветра в 2м/сек и при возросшем давлении до 4-х атмосфер может составить примерно 25 тыс. литров воды в течение суток.

Как вы понимаете, насос представлен в упрощенном варианте. Его можно усовершенствовать, если исключить для бревна нежелательный крутящий момент. Для этого зафиксируем его в горизонтальной плоскости, установив на подъёмнике при помощи болта кольцевой ограничитель. Теперь насос прослужит дольше. Ещё один вариант улучшений: впаянные наконечники на концах трубы. Втулки на них можно просто навинчивать.

Особое внимание следует уделить и предварительной подготовке бревна. Не забываем, что оно будет помещено в воду. Готовим смесь из натуральной олифы и керосина из расчета один к одному. Само бревно пропитываем смесью 3-4 раза, а запилы и торцы, как наиболее гигроскопичные, шесть раз. Смесь в процессе работы может начать застывать. При прогревании на водяной бане она вернет текучесть без потери остальных свойств.

Печь, создающая разницу давления

Умельцы, чья идея воплотилась в этом чуде инженерной мысли, назвали своё детище «печь-насос». Им, конечно, виднее, но на начальной стадии своей работы этот насос похож на самовар. Впрочем, воду он действительно не греет, а создаёт разницу в давлении, за счет чего и осуществляется его работа.

Для такого насоса необходимо:

• стальная бочка на 200 литров;
• примус или паяльная лампа;
• патрубок с краном;
• сетчатая насадка для шланга;
• шланг резиновый;
• дрель.

Патрубок с краном нужно врезать в нижнюю часть бочки. Сверху бочку закрыть резьбовой пробкой. В этой пробке предварительно просверливают отверстие и вставляют в него шланг из резины. Сетчатая насадка нужна для того, чтобы закрыть второй конец шланга перед тем, как него опускают в водоём.

Свежие записи Английские сорта роз с сильной устойчивостью к мучнистой росе и черной пятнистости
От Гагарина до Джеки Чана: Сорта садовых цветов, названные в честь известных людей
7 сортов неприхотливого барбариса, который можно высаживать в любую почву

Такой вариант насоса можно даже назвать остроумным и, что самое главное, этот «прибор» наверняка будет хорошо работать

В бочку наливают примерно два литра воды. Под бочку ставят нагревательный элемент (примус или паяльную лампу). Можно просто развести под днищем костер. Воздух в бочке нагревается и выходит по шлангу в водоём. Это будет заметно по бульканью. Огонь гасят, бочка начинает остывать, а из-за низкого внутреннего давления в неё нагнетается вода из водоёма.

Чтобы наполнить бочку, в среднем, нужно не менее часа. Это при условии диаметра отверстия в шланге в 14 мм и расстояния в 6 метров от места, откуда предстоит поднять воду.

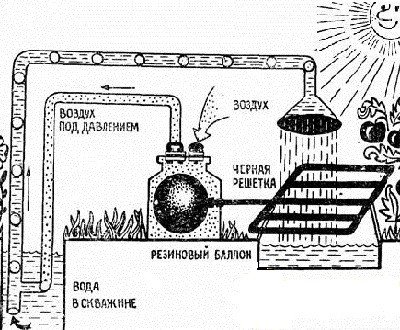

Черная решетка для солнечной погоды

Вот уж для этого изделия потребуются специальные приспособления. Откуда, например, у вас возьмется черная решетка, в полых трубках которой содержится сжиженный пропан-бутан? Впрочем, если эта часть задачи будет решена, остальное не вызывает особых затруднений. Итак, решетка есть, и она соединена с резиновой грушей (баллоном), которая помещена в бидон. В крышке этого бидона имеются два клапана. Один клапан впускает воздух внутрь ёмкости, а через другой воздух с давлением в 1атм выходит в воздуховод.

Решетку действительно лучше делать черного цвета, потому что черные изделия всегда активнее нагреваются под ярким летним солнцем

Работает система так. Поливаем в солнечный день решетку холодной водой. Пропан-бутан охлаждается, а давление газовых паров понижается. Баллон из резины сжимается, а в бидон поступает воздух. После того, как солнце высушит решетку, пары снова раздуют грушу, а воздух под давлением начнет поступать через клапан прямо в трубу. Воздушная пробка становится своеобразным поршнем, который выгоняет воду чрез душевую головку на решетку, после чего цикл повторяется.

Конечно, нас интересует не сам процесс поливания решетки, а та вода, которая собирается под ней. Специалисты утверждают, что насос прекрасно функционирует даже в зимнее время. Только на этот раз в качестве охладителя используется морозный воздух, а нагревает решетку вода, извлекаемая из-под земли.

Нагнетатель из пластиковой бутылки

Если вода находится в бочке или другой ёмкости, то использовать в этом случае шланг для полива представляется проблематичным. На самом деле всё не так уж сложно. Можно буквально из подручных материалов сконструировать самодельный насос для откачки воды, который будет работать по принципу компенсации уровня жидкости в сообщающихся сосудах.

Нагнетание воды происходит в результате нескольких поступательных движений. Клапан, который размещается под крышкой, не позволяет воде вернуться в бочку, что вынуждает при увеличении её объёма, вытекать наружу. Несерьёзное, на первый взгляд, сооружение является основательным подспорьем в дачной работе.

Для ручного насоса необходимо:

• пластиковая бутылка, в крышке которой обязательно должна быть прокладка-мембрана из пластика;
• шланг, подходящий по длине;
• стандартная трубка, диаметр которой соответствует размеру горлышка бутылки.

Как именно можно собрать такой насос и как он будет функционировать, смотрите на видео, где всё подробно разъяснено.

Деталь от стиральной машинки

Привычка покупать новые вещи, когда есть старые аналоги, очень разорительна. Соглашусь, что старая стиральная машинка уже не способна конкурировать с новыми моделями, но её насос ещё может послужить вам на славу. Например, с его помощью можно откачать воду из дренажного колодца.

Стиральная машинка давно отслужила своё. Её попросту вытеснили новые модели с новыми возможностями. Но её сердце – насос ещё способен послужить владельцу

Для двигателя такого насоса нужна сеть в 220В. Но лучше для его питания применить разделительный трансформатор с надежной изоляцией входной и выходной обмотки. Не забываем и про качественное заземление сердечника или металлического корпуса самого трансформатора. Соизмеряем мощность трансформатора и двигателя.

Мы используем центробежный тип насоса, поэтому ставим клапан на конце шланга, опущенного в воду, а систему заполняем водой. Обратный клапан, который в разобранном виде представлен на фото, тоже можно снять со стиральной машинки. А голубая притертая пробочка просто идеально подошла, чтобы лишнее отверстие тоже оказалось закрытым. Наверняка в ваших запасах найдется нечто подобное.

Буквально из мусора, как оказалось, можно собрать вполне функциональную вещь, которая не просто работает, а делает свою работу хорошо и быстро

Получившийся самодельный насос очень хорошо работает, откачивая с глубины примерно в 2 метра воду с приличной скоростью. Важно его вовремя отключать, чтобы воздух не попал в систему, и не пришлось её опять заполнять водой.

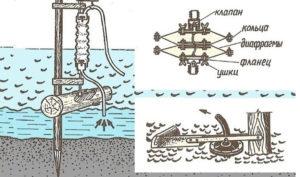

Насос на энергии волн

Первый вариант предусматривает крепление на мачте гофрированной трубы с подвешенным бревном. Параметры деревянного элемента определяют опытным путем, согласно жесткости гофры.

Направления работы обоих клапанных механизмов лепесткового типа, вставленных в трубное изделие, совпадают. Забор воды осуществляется при погружении поплавка, сопровождаемом некоторым растяжением гофрированной трубы. При движении бревенчатого фрагмента вверх происходит сжатие гофры, способствующее вытеснению жидкости из внутренней полости.

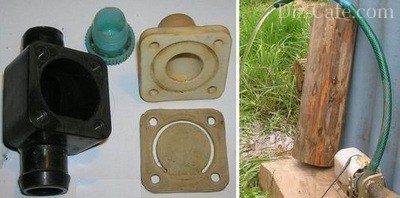

Во втором варианте самодельной конструкции в качестве основной функциональной детали используется диафрагма тормозной камеры. В этом случае клапана работают в противоположных направлениях.

Эластичная мембрана разделяет корпус на 2 отсека, скрепленных винтовым соединением. Воздушное отделение не отличается герметичностью и не участвует в рабочем процессе. Вторая часть заполняется водой.

Рукоятка, используемая для управления выкачкой жидкости, подсоединяется к штоку, установленному по центру диафрагмы.

Схема насос на энергии волн.

На всасывающей трубе монтируется впускной клапан, на напорной – выпускной. Клапанные устройства функционируют в противофазе.

Направляя ручку вниз, добиваются поднятия штока одновременно с эластичной мембраной. Зона разрежения, образующаяся под устремляющейся вверх диафрагмой, способствует заполнению водяной камеры жидкостью. При движении рукоятки вниз вода выталкивается из отсека.

Глубинный поршневой насос

Конструктивно напоминает стандартную ручную поршневую помпу. Параметры гильзы насоса определяются соответственно глубине скважины. В отдельных случаях длина штока превышает 10 м.

Принцип действия основан на использовании пружинного механизма, возвращающего поршень в исходное положение после поднятия специальным тросом. Вместо пружины, закрепляемой на дне источника, допускается применять подвешенный груз. Функции гильзы возлагаются на ствол водяной шахты.

Для облегчения веса рекомендуется изготавливать шток из алюминиевых сплавов. Таким способом решается проблема увеличенной длины изделия.

Схема глубинного поршневого насоса.

Водяной насос из компрессора

Эффективный насосный агрегат простейшей конструкции собирается из рабочего компрессора. Для самодельного устройства понадобится 2 трубопровода – для воздуха и воды.

Технология изготовления отличается простотой. Дачники, не знакомые со строительной профессией, способны самостоятельно справиться с работой.

В нижней части водяной трубы, расположенной на дне источника, формируется отверстие, размером превышающее диаметр воздуховода. Воздушный трубопровод вводится в образованную дыру, соединяется с компрессором.

Под воздействием давления атмосферных масс вода выталкивается из системы.

Принцип работы водяного насоса из компрессора.

Шестеренная водяная машина

Базовым элементом конструкции является шестеренный насос, нагнетающий масло в грузовой или сельхозтехнике. Оптимальным вариантом считается подключение помпы к силовому агрегату стиральной машины.

Требуемая сила всасывания создается шестернями даже при отсутствии воды. Для самостоятельного изготовления используют шкивы и ремни, обеспечивающие необходимое количество оборотов.

Подробное описание значение Шестеренного насоса.

Фитильный насос Шухова

Фитиль сплетают из хлопчатобумажных нитей суммарной толщиной 6 мм, покрытых специальной оболочкой. При намокании веревки происходит наматывание на сателлиты.

Пружина, расположенная на шестеренке, прижимает мокрую бечевку к зубчатке. Отжатая вода поступает в приемник. Для питания системы достаточно электродвигателя мощностью 10 кВт.

Подробная схема фитильного насоса Шухова.

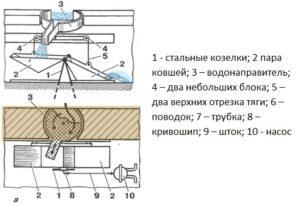

Самоделка для небольшого ручья

Схема для небольшого ручья самоделка.

2 ковша жестко связывают через блоки. Водоотвод выполняют из оцинкованной стали. На металлическом изделии крепится поводок с тросом. Для уменьшения износа используют полимерную прокладку.

Принцип действия основан на переливании жидкости из одного ковша в другой. Для передачи энергии насосу применяется кривошипный механизм.

Необходимые материалы и инструменты

Чтобы оперативно выполнить установку погружного или поверхностного аппарата в колодце, завести в дом водовод и установить автоматику для запуска и контроля за водоснабжением, необходимо провести подготовительные работы.
Приобрести материалы и оборудование, которые понадобятся для монтажа системы:

• погружную или поверхностную помпу;
• комплект оборудования автоматики с гидроаккумулятором;
• напорный шланг;
• разводящий тройник для погружного варианта;
• обратный клапан;
• фильтр грубой очистки для поверхностного варианта;
• фитинги;
• утеплитель;
• геотекстиль;
• трос из нержавеющей стали;
• кабель для подачи электричества на помпу;
• вспомогательные материалы для крепления и гидроизоляции.

Для реализации монтажных работ потребуется инструмент и оборудование:

1. Лопаты, лом.
2. Болгарка.
3. сварочный агрегат.
4. Электродрель.
5. Шуруповерт.
6. Рулетка.
7. Комплект рожковых и торцовочных ключей.

Инструменты для работы:

• лопата;
• перфоратор;
• болгарка или ножовка;
• рулетка;
• труборез.

Монтаж оборудования лучше проводить с напарником. Он поможет выкопать траншею, подстрахует при опускании агрегата в колодец.

Схема установки поверхностного устройства

• На всасывающем трубопроводе необходимо установить обратный клапан, чтобы вода не вытекала назад при завершении работы. Перед клапаном устанавливается фильтр.
• Определите направление вращения вала.
• Жёстко закрепите его на специальной площадке. Желательно делать это подальше от колодца, чтобы брызги не попадали на агрегат.
• Можно включать.

Как видим, каждый из вариантов установки дренажного насоса имеет свои особенности. Поверхностные модели являются более простыми в монтаже. Погружные дренажные обычно мощнее своих аналогов и предназначены для более сложных режимов. В остальном всё зависит от специфики и конструкционных особенностей колодца, из которого нужно выкачивать воду.

Виды применяемых насосов

Для начала мы рассмотрим два основных вида помп, которые применяются для подъема воды:

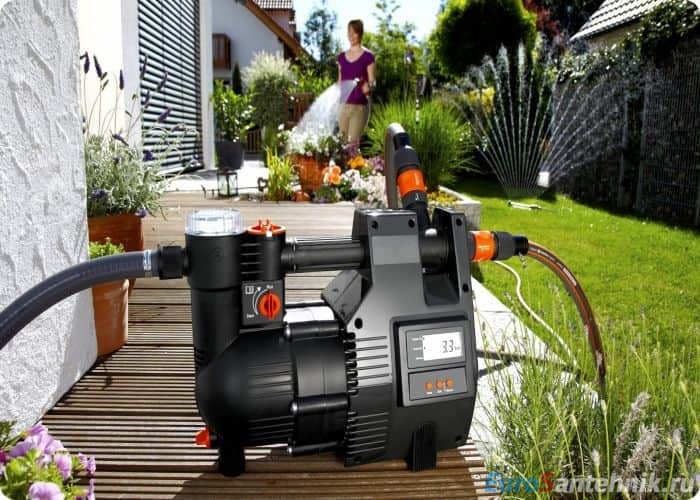

1. Поверхностные устройства – их устанавливают за пределами колодца. Они имеют вполне доступную цену, но, вместе с тем, не способны качать воду с большой глубины. Поэтому в колодцах их применяют редко;

Поверхностный тип

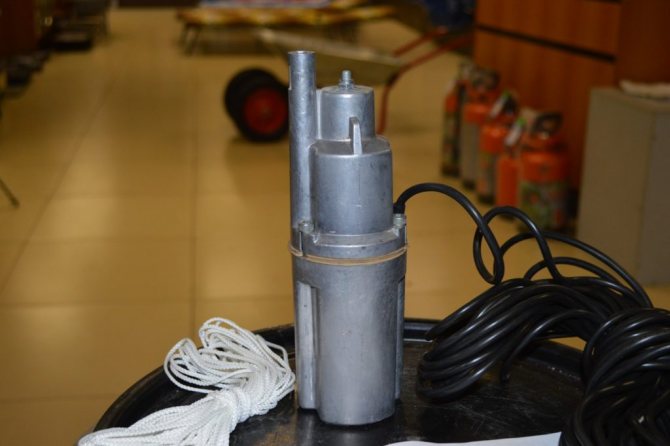

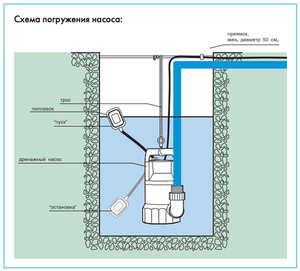

1. Погружные устройства – помещаются непосредственно в воде. В отличие от предыдущего вида они способны доставать жидкость с больших глубин. Это объясняет их повсеместное применение в колодцах. Кроме того, они защищены от перегрева, поскольку охлаждаются проходящей через них водой.

Погружной тип

Правила эксплуатации насоса при чистке колодца

Выбирая устройство для чистки колодезной скважины внимательно прочитайте инструкцию понравившейся модели. Необходимо прислушиваться к правилам:

• Помните, что есть устройства способные перекачивать только чистую воду, без посторонних примесей.
• Если в них подать грязную воду — это приведет к быстрой поломке.
• Для работы по чистке заиленной шахты понадобятся дренажные насосы, которые могут перекачивать грязную воду с наличием примесей и мелких фракций твердых частиц.

От правильности эксплуатации изделия будет зависеть срок его работоспособности и качества откачки воды.

Правильное подключение

Монтаж погружного аппарата и установка поверхностного выполняются с подсоединенной напорной трубой. Несмотря на разницу в использовании, оба шланга, напорный и всасывающий, по своим параметрам должны соответствовать требованиям:

• жесткости – перепады давления не должны влиять на форму трубы;
• износостойкости – абразивные элементы в воде не должны повредить ее;
• морозостойкости – не деформироваться при эксплуатации в период низких температур;
• экологической безопасности – питьевой шланг должен быть изготовлен из материалов, не выделяющих токсичных веществ;
• диапазону рабочей температуры от 1 °С до 40 °С.

Этим требованиям отвечают изделия из поливинилхлорида (металлопластик и полипропилен), показанные на рекламных фото. Шланги применяют для подъема воды и перемещения в дом или накопитель на даче, а фиксация их на патрубках насоса, тройника, адаптера осуществляется с помощью фитингов.

Дренажные насосы и их возможности

Насосное оборудование работает с чистой и грязной жидкостью. Если частицы в ней не превышают по размеру 5 мм, это чистая вода, больше (вплоть до 35 мм) — грязная. Это учитывают при подборе оборудования. В зависимости от того, для какой воды насосы предназначены, у них разные технические характеристики.

Они различаются:

• диаметром выходного патрубка;
• сечением приемного отверстия;
• материалом, из которого изготовлены детали.

Если оборудование соответствует уровню загрязненности воды, то с его помощью решают многие задачи, связанные с откачкой или подачей жидкости.

Дренажные насосы применяют:

• при затоплении подвалов, погребов и других объектов;
• при ликвидации аварий на водопроводных и канализационных магистралях;
• для промывки скважин после бурения;
• для очистки септиков от ила;
• в фонтанах, бассейнах, искусственных водоемах;
• для капельного полива ягодников, овощей в фермерских хозяйствах.

Способность оборудования работать автоматически используется при необходимости постоянно контролировать уровень воды во время строительства. В дренажную яму устанавливают аппарат, подключают к сети. Дальше он работает, включаясь и выключаясь в зависимости от уровня жидкости.

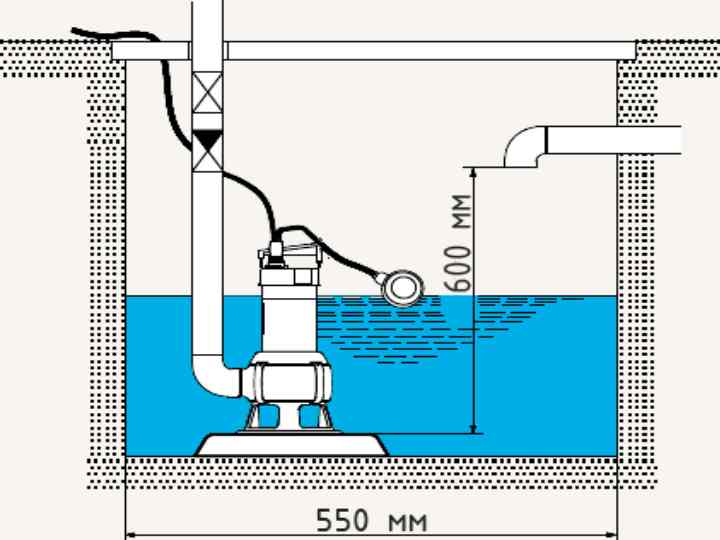

Схематическое изображение, установленной дренажной системы

Использование не по прямому назначению также возможно. Временно заменяют глубинный насос для чистой воды. Правда, производительность дренажного устройства меньше, чем у специального оборудования.

Владельцы частных домов, у которых есть шахтный колодец, пользуются дренажными насосами, чтобы откачать воду, очистить дно от ила, песка. Это оборудование избавило от необходимости проводить такую работу вручную, никому не приходится опускаться на дно колодца.

Выбор насоса по производительности и напору

Производительность — характеристика, которая указывает, какой объем воды способна прокачать помпа за единицу времени.

Чем больше величина этого параметра, тем быстрее агрегат справится с работой.

Показатель напора характеризует возможность оборудования поднять воду на высоту. При выборе помпы учитывают, что 10 м в горизонтальной плоскости равняются 1 м по вертикали. Если, например, требуется почистить колодец глубиной 6 м и отвести жидкость за пределы участка на 10 м по шлангу, проложенному по земле, высота подъема должна быть не менее 7 м.

Насосное оборудование снабжается инструкцией, в которой указаны максимальные показатели производительности и напора. Последний параметр у дренажных насосов небольшой — они предназначены для откачки воды с незначительных глубин.

При выборе учитывают, что увеличение высоты подъема приводит к уменьшению производительности. Взаимозависимость параметров показана на графике, который есть в инструкции к оборудованию.

Сфера применения

Без таких агрегатов не обходятся в следующих случаях:

•
  когда возникает необходимость в откачке воды при устранении последствий аварий;
• при скоплении в подвальных помещениях и на цокольных этажах паводковых вод;
• при большом поднятии уровня грунтовых вод;
• при выполнении работ по очистке искусственных водоемов. Часто дренажный насос используется для соответствия необходимым санитарным нормам бассейнов и других искусственных водоемов.

Виды дренажных насосов

В настоящий момент принято выделять два вида этого оборудования:

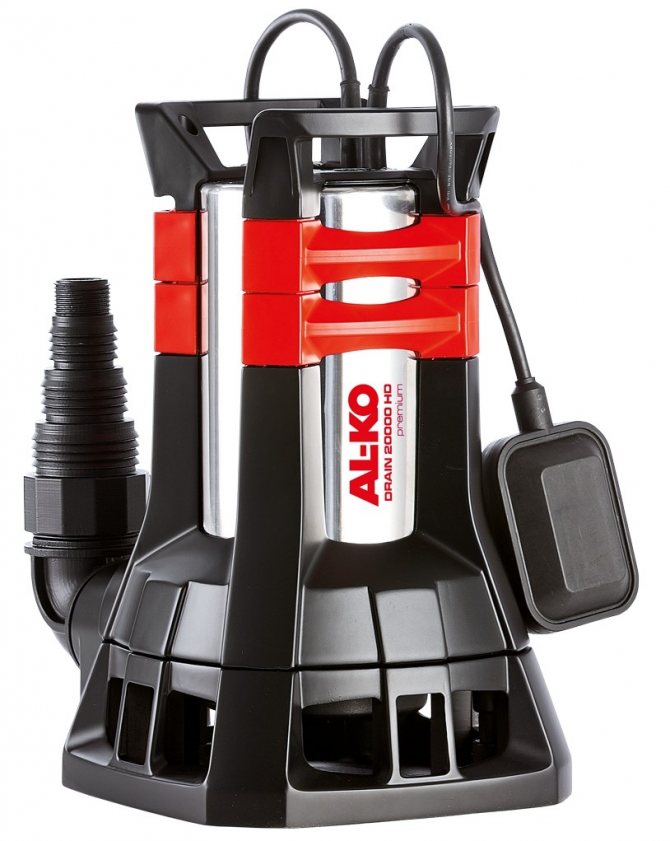

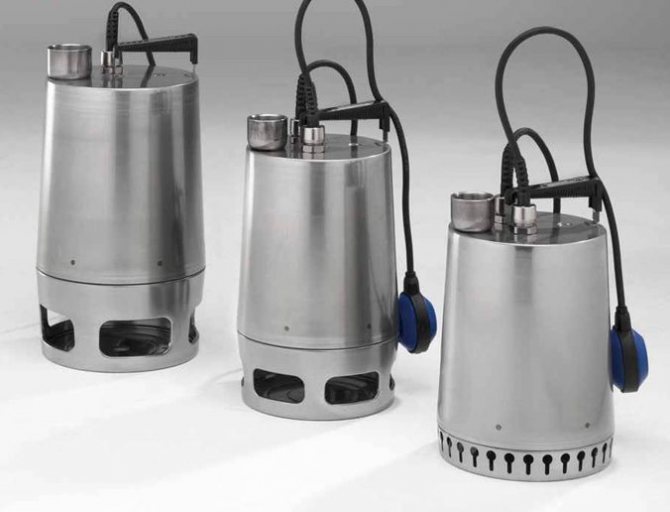

• Погружные насосы. Перед включением оборудование опускается на дно колодца, который будет подвергаться очистке. Могут использоваться вибрационные и центробежные погружные насосы. Среди владельцев частных домов такое оборудование достаточно популярно. Оно простое в эксплуатации, а его стоимость невысока. Монтаж этого оборудования можно выполнить самостоятельно без привлечения специалистов.
• Поверхностные насосы. Их главная особенность заключается в том, что нет необходимости при работе погружать их водную среду. Они могут располагаться рядом с колодцем. В воду погружается только шланг.

Особенности погружных насосов

У погружных моделей, как и любого другого насосного оборудования, имеются свои преимущества. Самые значимые будут перечислены ниже.

Достоинства

• Незначительные габариты.
• Легкий вес.
• Они могут использоваться в течение длительного времени, при этом не требуют особого технического обслуживания.
• Эти установки являются универсальным насосным оборудованием, поскольку могут использоваться для перекачивания не только чистой, но и воды с высокой степенью загрязнения.
• Для этого оборудования характерна высокая производительность.
• В своем оснащении они имеют поплавковую защиту от осушения.
• Их можно использовать в автоматическом режиме в системах дренажа и канализации.

Недостатки

Использование погружных насосных моделей в колодцах не позволяет добиться сильного напора воды. Такое оборудование может поднять воду до уровня 20 метров.

При использовании такого оборудования перекачиваемая вода никак не фильтруется, что может привести к засорению различных систем, в которые подается вода. Поэтому в системах водоснабжения такие насосы используют.
