Установка насоса в колодец: пошаговая инструкция

Выбор типа устройства

При заборе питьевой воды из удаленной скважины используется погружной аппарат, способный поднимать жидкость с пластов, залегающих на уровне 60-90 м ниже грунтового слоя.

Такой насос не нуждается в защите от атмосферных осадков, может работать бесшумно и с высокой производительностью при любой погоде, включая период заморозков. Технология монтажа, предусматривающая полное погружение аппарата в воду, снижает риск перегрева механизмов. Единственный недостаток устройства заключается в необходимости его подъема для проведения профилактических работ.

Центробежные

Один из востребованных типов погружных насосов, способный перекачивать воду с песком, при этом концентрация примеси не должна превышать 185 г/м³. В пластиковом или стальном корпусе помпы размещается двигатель, который приводит в движение колесо с лопатками. В зависимости от конструкции лопастей выделяют 3 разновидности аппаратов: роторные, турбинные и винтовые. При вращении крыльчатка создает центробежную силу, под действием которой жидкость засасывается во внутреннюю камеру, а затем поступает в систему водопровода усадьбы.

Такие насосы оснащаются автоматикой для защиты от сухого хода и перепадов напряжения. На дренажных моделях устанавливается поплавок, сигнализирующий о снижении уровня воды.

Центробежные устройства обладают особо прочной крыльчаткой, используются для очистки колодца от мусора.

Вибрационные

В сооружениях для добывания воды с небольшой глубиной используются погружные насосы вибрационного типа. Они не имеют вращающихся узлов, а перемещение жидкости в системе происходит за счет воздействия электромагнитного поля, образующегося вокруг сердечника с обмоткой.

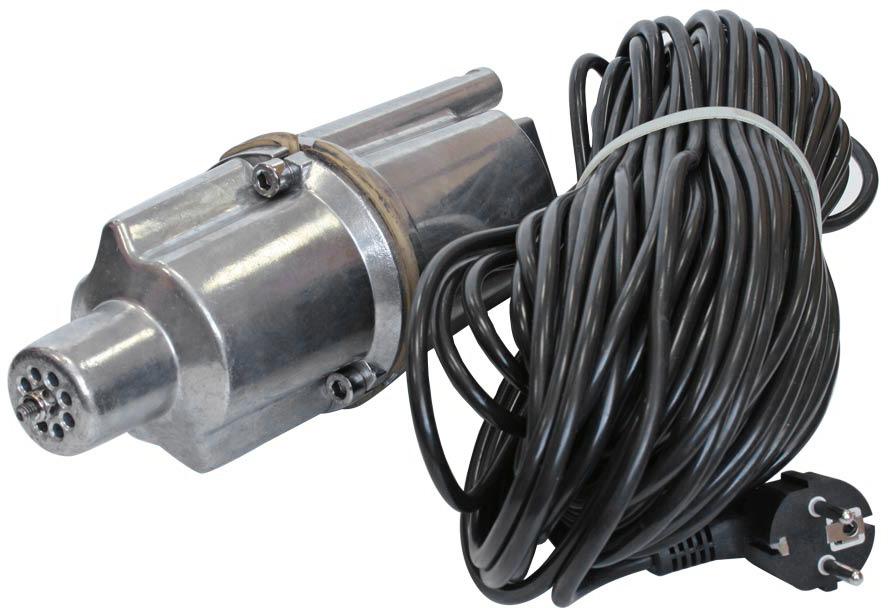

Вибрационный насос.

При подаче тока электромагнит притягивает соединенную с поршнем мембрану и колодезная вода поступает в камеру впуска. Как только поле исчезает, шток возвращается на место, закрывая входной клапан. В это же время под давлением поршня жидкость проталкивается в находящуюся за ним камеру, чтобы при повторном появлении магнитного поля попасть в трубопровод. Работа штока сопровождается вибрацией, способной со временем уплотнить грунт и тем самым снизить поступление воды.

Такие модели не отличаются высокой производительностью, но при этом надежны, быстро устанавливаются и не требуют обслуживания. Необходимо только проверять затяжку креплений корпуса и штока, поскольку от вибрации могут откручиваться гайки. Оборудование нельзя использовать на плавунах и размещать в непосредственной близости от дна.

Виды применяемых насосов

Для начала мы рассмотрим два основных вида помп, которые применяются для подъема воды:

1. Поверхностные устройства – их устанавливают за пределами колодца. Они имеют вполне доступную цену, но, вместе с тем, не способны качать воду с большой глубины. Поэтому в колодцах их применяют редко;

Поверхностный тип

2. Погружные устройства – помещаются непосредственно в воде. В отличие от предыдущего вида они способны доставать жидкость с больших глубин. Это объясняет их повсеместное применение в колодцах. Кроме того, они защищены от перегрева, поскольку охлаждаются проходящей через них водой.

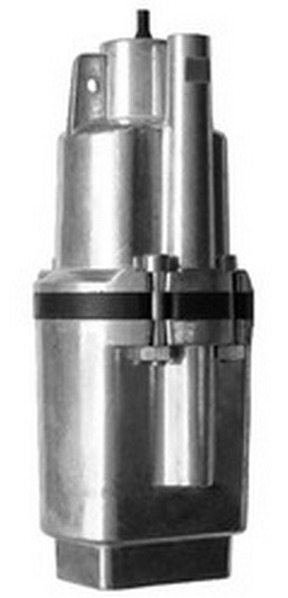

Погружной тип

Совет!
Приобретайте модели, оснащенные поплавковым выключателем.
Он автоматически прекращает работу прибора в случае, если уровень воды стал слишком низким.
Это предохраняет устройство от работы всухую и последующего его выхода из строя.

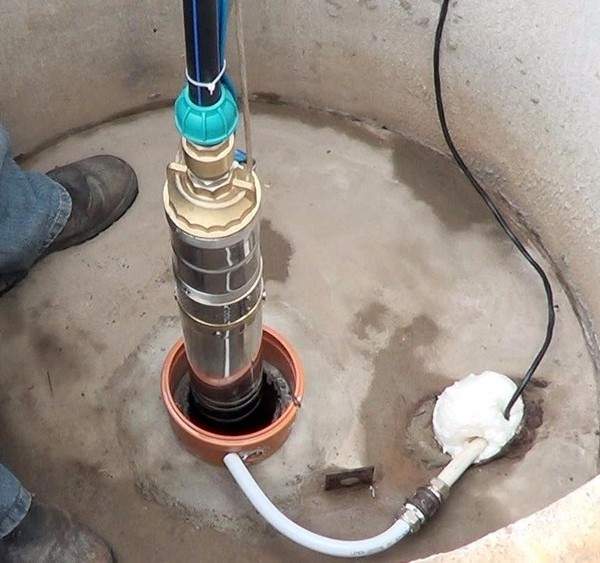

Критерии выбора насоса

Каждый насос имеет свой расходно-напорный типоразмер, который необходимо соотнести с расчетной характеристикой системы водоснабжения.

Производительность

Производительность оборудования зависит от количества потребленной жильцами жидкости. Чтобы ее рассчитать, нужно суммировать объемы водопотребления из разных источников: душа, умывальника, стиральной машины, унитаза.

Для определения фактического расхода в единицу времени используется специальная таблица. В ней находят значение, соответствующее полученной сумме, и переводят его из л/ч в м³/ ч, для чего умножают результат на 3,6. Средний показатель потребления составляет 200-250 л/с на человека.

Суточный объем жидкости при поливе определяется из расчета 3-6 л/м2 — для цветников и газонной травы, 10-15 л/ м2 — для садов и огородов.

Обустройство скважины.

Важный параметр водопроводной системы — производительность скважины, которая зависит от местных гидрогеологических условий, глубины колодца и времени года. При отсутствии гидравлического бака расход помпы должен быть на 20-25% ниже дебита шахты, что позволит защитить устройство от сухого хода и аварийных отключений.

Мощность

Характеристика, указывающая на объем работы, которую выполняет насос за единицу времени. Для расчета мощности прибора используется формула: Р(Вт) = 2,725 x Расход (м3/ч) x Напор (м). При выборе оборудования учитывают фактор возможных последствий: сильный напор приводит к частым отключениям и повреждениям аппарата.

Напор

Данный параметр зависит от зеркала воды, глубины шахты и удаленности источника от дома. Чтобы его правильно рассчитать, необходимо сложить между собой такие показатели как:

1. Высота подъема жидкости.
2. Сумма потерь, возникающих от трения воды о стенки труб в поворотных узлах и тройниках, которая рассчитывается в соответствии с каждым проектом.
3. Величина напора, необходимого для комфортного использования сантехники. Чаще всего берут значения 12-20 м, допустимый уровень — 5 м.

Размеры и другие характеристики

Длина аппарата влияет на безопасность его эксплуатации. Там, где слой воды составляет всего 1,5 м от дна, нельзя использовать длинные скважинные насосы.

При выборе также необходимо учитывать вес прибора, поскольку оборудование регулярно поднимают для проведения технического обслуживания.

Водяной насос.

Материалы и инструменты, необходимые для монтажа

Прежде чем приступить к работе, необходимо прежде всего набросать монтажную схему или эскиз, а также определиться с материалом труб будущего водопровода. Сегодня очень популярным вариантом являются трубы ПВХ, чрезвычайно удобные в работе и практичные в эксплуатации.

Если предусматривается зимняя эксплуатация водопровода, его следует уложить в траншею с заглублением ниже уровня промерзания грунта, который для Европейской части России можно определить по следующей карте:

Для монтажных работ по выбранной схеме нужно подготовить набор необходимых инструментов и материалов.

Инструменты

• Шанцевые: лопата, лом и др.
• Электродрель или перфоратор, сверла по бетону.
• Зубило, молоток.
• Разметочно‑измерительные: рулетка, метр, угольник, карандаши и т. п.
• Ножовка по металлу, болгарка с отрезным диском.
• Слесарно‑гидравлические: труборезы, трубогибы, а также резьбонарезные инструменты.

Материалы

• Куски металлического профиля, например, уголка 30 мм.
• Металлический трос для подвески.
• Водопроводные трубы, соединительная арматура и фасонные фитинги для них.

Установка в колодец

Монтаж погружного насоса в колодец — процедура не самая сложная, как показывает, например, следующее видео:

Поэтапная инструкция:

Земляные работы

Начать монтаж зимнего водопровода следует с подготовки траншеи для его прокладки от колодца к дому. Дно траншеи необходимо тщательно выровнять, освободив от острых торчащих камней, и отсыпать песчаной подушкой толщиной не менее 10 см.

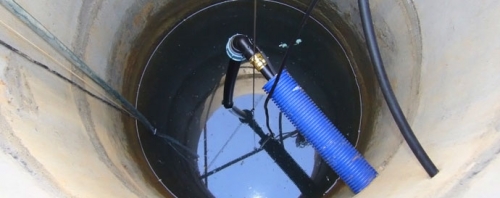

Подготовка ввода трубы в колодец

В бетонном кольце нужно подготовить аккуратное отверстие. Взяв кусок трубы, небольшой длины, на одном её конце укрепить отвод‑уголок, который будет соединяться гибким шлангом с выходным патрубком насоса. На другом конце — укрепить соединительную муфту для основной трубы. Выполнив ввод этой заготовки в колодец, её следует надёжно закрепить, а отверстие тщательно герметизировать, исключив проникание через него в грунтовых вод.

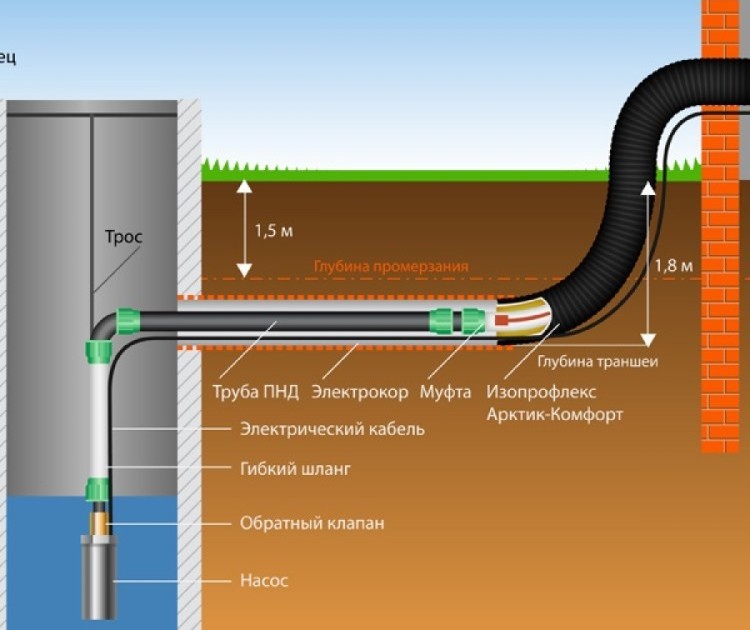

Прокладка водопровода

Подобным же образом следует подготовить ввод трубопровода внутрь дома. Затем, отрезав трубу требуемой длины уложить её в подготовленной траншее, соединив с муфтами на вводе в колодец и в дом. Электрический питающий кабель во избежание повреждения следует проложить в пластиковой трубе.

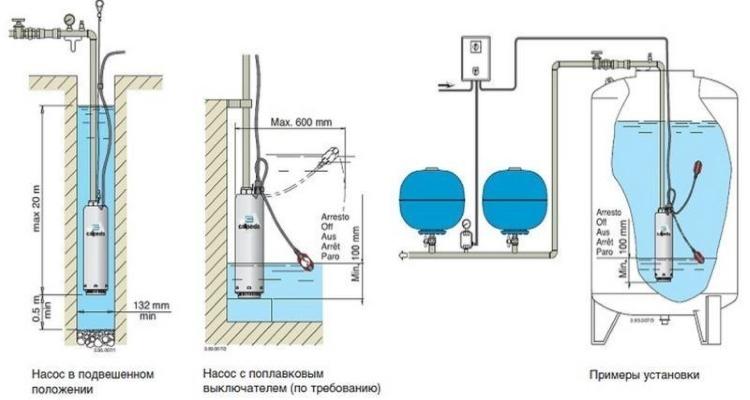

Монтаж

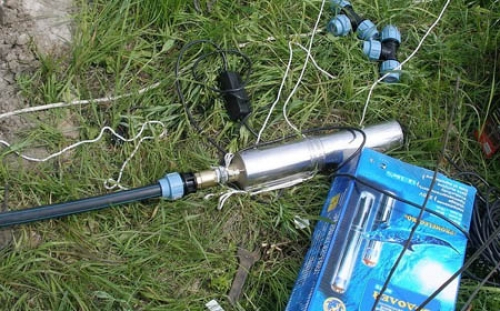

Соединение устройства с трубопроводом внутри колодца лучше выполнить гибким шлангом, чтобы легче было поднимать его на поверхность для ремонтно‑профилактических работ. Если на выходном патрубке не предусмотрен обратный клапан, его нужно приобрести и установить отдельно.

Для подвески аппарата в колодце необходимо прочно закрепить на его верхнем кольце кусок металлического профиля, к которому будет привязан удерживающий трос.

Насос не должен располагаться на самом дне, а не менее, чем в 1 м от него. Для подъёма его на поверхность можно предусмотреть ворот, лебёдку либо другой механизм.

Электрокабель на подвесе устройства не должен быть натянут, имея небольшую слабину.

Ни в коем случае нельзя подвешивать агрегат ни за электрокабель, ни за водяной отводящий шланг.

Подключение гидроаккумулятора и автоматики

Завершив все наружные работы в траншее и колодце, можно выполнить подключение трубы к гидроаккумулятору на входе домашнего водопровода.

Соединение следует выполнить через запорный вентиль. Также неплохо смонтировать в системе реле «сухого хода», защищающее устройство от повреждения при отсутствии воды в колодце.

На входе домашнего водопровода также стоит установить фильтры грубой и тонкой очистки воды от железа.

Подробнее о том, как подключить погружной насос к гидроаккумулятору смотрите видео:

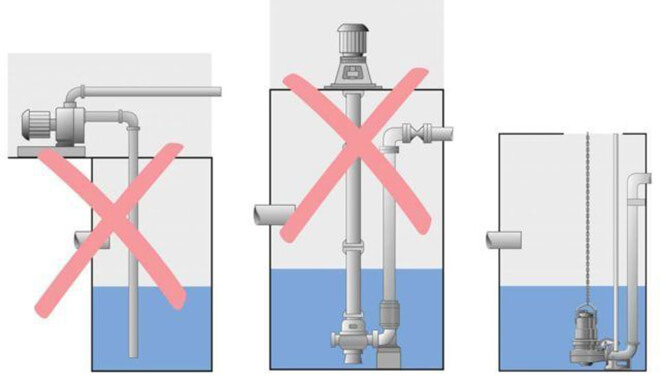

Типичные ошибки

К поломке насосов часто приводят неправильное крепление и фиксация. К типичным ошибкам относятся следующие ситуации:

1. Аппарат касается стен. Насосы, за исключением вибрационных, имеют движущиеся элементы, которые при соприкосновении с бетоном ломаются.
2. Насос удерживается шлангом, а не тросом. Шланг не выдерживает нагрузки и повреждается, водоснабжение прекращается.
3. Кабель слишком натянут, воспринимает нагрузку. Происходит обрыв, аппарат перестает работать.

Установка погружного насоса

Для установки насоса потребуется помощь хотя бы одного человека.

Подготовка траншеи

Выбирают участок, на котором можно проложить трубу максимально ровно без изгибов. Это выгодно:

• меньший объем земляных работ;
• давление воды будет выше;
• уменьшается количество соединений и вероятность протечек.

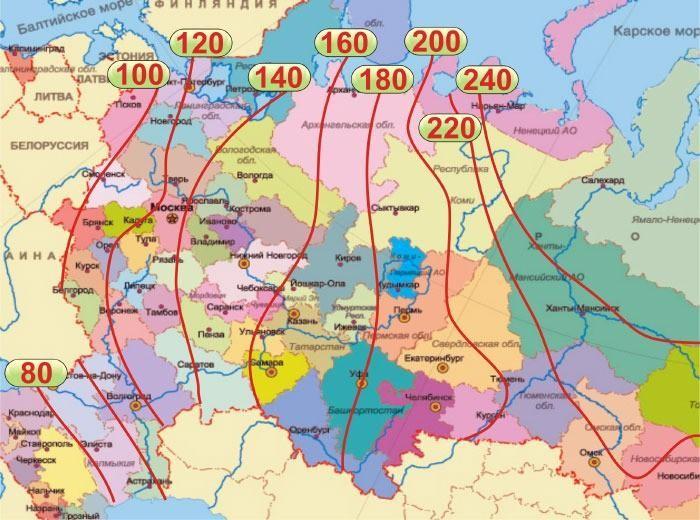

Траншею шириной до 0,5 м копают ниже уровня промерзания почвы. Удаляют со дна острые предметы, устраивают песчаную подушку толщиной до 20 см. Расстилают геотекстиль.

Как проложить водопровод

Вначале в бетонном кольце колодца перфоратором выполняют отверстие диаметром 15 см. В него вставляют гильзу длиной 50 см. Замазывают щели раствором, затем битумом (это можно сделать и позже, после прокладки водопровода).

Измеряют расстояние от точки ввода в дом до колодца. Соединяют трубы. Если используются гибкая сплошная труба, ее укладывают в траншею на сутки, чтобы выровнялась. Определяют, каким образом осуществить прокладку электрокабеля: его можно скрепить с водопроводом или расположить отдельно в защитном корпусе из пластиковой трубы.

Водопровод оборачивают теплоизоляцией и вводят в другую трубу большего диаметра. Получившийся «сэндвич» защищает трубу от мороза и механических повреждений.

Конец трубы вводят в гильзу не меньше чем на 25 см, затем закрепляют тройник. К одному выходу подсоединяют кран для аварийного сброса воды, второй ведет к помпе. От этого места измеряют расстояние до насоса и отрезают трубу соответствующей длины.

Установка насоса начинается с подготовительных работ. Отметим, что устройства, используемые исключительно для полива огорода, не нуждаются в подготовительных работах (речь идет о внешних аппаратах).

Монтаж помпы

Начинают с установки обратного клапана, если он отсутствует. В него заворачивают муфту, к ней присоединяют шланг или трубу. Герметизируют паклей и сантехпастой. Электрический кабель прикрепляют к трубе изолентой через 0,5 м или хомутами из пластика. Кабель при этом должен немного провисать.

В проушину на помпе продевают трос и закрепляют его. Используют только оцинкованный или капроновый трос – стальной быстро заржавеет. Второй конец троса будет крепиться на раме. Ее делают своими руками из стальных уголков с полочками 5 см. В одном уголке сверлят отверстие, в которое протягивают трос.

Как опустить насос

Готовую конструкцию опускают в колодец медленно, придерживая за трос, но не за кабель или трубу. Когда помпа достигнет необходимой глубины, второй конец троса закрепляют на каркасе. Трос натягивают так, чтобы нагрузка приходилась на него, а не на трубу.

Следят, чтобы насос не касался стенок. Если по какой-то причине это не удается, придется спускаться в колодец, чтобы исправить положение. Для спуска используют длинную лестницу, которая с помощью деревянного бруска фиксируется за верх кольца. При отсутствии необходимых инструментов человека спускают с помощью ворота, который смонтирован на колодце. И в том и в другом случае необходимы страховочный пояс и трос, лучше использоваться для этого канат или надежный ремень. Минимум 2 человека придерживают его сверху.

Трубу от насоса соединяют с тройником. Для этого спускаются в колодец и фиксируют трубу, не забывая о герметизации. Если использовать гибкую пластиковую трубу, эти работы можно провести наверху, не спускаясь в колодец, тройник в этом случае не нужен. Подключают водопровод к потребителям, заворачивают его в геотекстиль, засыпают вначале песком, затем землей.

Дополнительные устройства

Водопроводная система должна работать автоматически. Человек только настраивает и включает аппаратуру, дальнейшие процессы не требуют его участия. Автоматизацию обеспечивают реле давления и гидроаккумулирующий бак (гидроаккумулятор) – емкость, которая поддерживает давление воды и служит резервуаром для нее. Насос включается только тогда, когда в баке недостаточно воды: при падении давления срабатывает реле, подается напряжение на помпу и резервуар наполняется. Отключение тоже автоматическое.

От объема гидроаккумулятора зависит удобство использования водопровода. Продаются баки, запаса воды в которых хватит на много часов при отсутствии электричества.

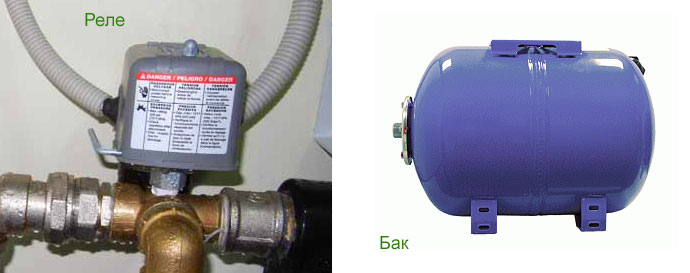

Устройства устанавливают в помещении. Реле располагают на гидроаккумуляторе вверху, чтобы на него не попадал конденсат, который собирается на стенках бака. Подвод кабеля осуществляется в гофрированном шланге. Электрическая схема предусматривает подключение реле и насоса через защиту: автомат 6А и УЗО 10 мА.

Монтаж дренажного насоса

Для очистки колодца используется дренажный насос. Он отличается особо прочной крыльчаткой – она не боится ударов песка, щебня, твердого мусора, которые встречаются в воде. На всасывающий патрубок устанавливается решетка, которая преграждает путь крупным предметам.

Как и водяные, дренажные помпы бывают погружными и поверхностными. Особенность глубинных помп – поплавковая автоматика. Она включает или отключает насос без участия человека. Предварительно проводится настройка, затем аппарат опускают в воду. После включения в сеть он начинает работать. Когда уровень воды падает до критического, автоматика отключает насос, при повышении уровня происходит автоматическое включение.

Поплавковая автоматика защищает дренажный насос от работы всухую и выхода из строя. При монтаже особое внимание следует уделить креплению шланга: дренажная помпа создает высокое давление, и при плохой фиксации патрубка его оторвет. Следят, чтобы насос размещался на удалении от стен и не мог их коснуться даже случайно. Требуется жесткое крепление на тросе, чтобы не допустить вибрации.

Порядок работ

Замена насоса в колодце происходит в несколько этапов. Сперва следует отключение аппарата от электропитания. Открутить крепления и медленно извлечь установленный ранее насос.

На следующем этапе можно проводить установку нового оборудования. Как закрепить насос в колодце описано выше. Устройство фиксируют на трубе, подсоединяют трос, припаивают провода, устанавливают муфту и опускают насос в колодец.

Правильное подключение

Монтаж погружного аппарата и установка поверхностного выполняются с подсоединенной напорной трубой. Несмотря на разницу в использовании, оба шланга, напорный и всасывающий, по своим параметрам должны соответствовать требованиям:

• жесткости – перепады давления не должны влиять на форму трубы;
• износостойкости – абразивные элементы в воде не должны повредить ее;
• морозостойкости – не деформироваться при эксплуатации в период низких температур;
• экологической безопасности – питьевой шланг должен быть изготовлен из материалов, не выделяющих токсичных веществ;
• диапазону рабочей температуры от +1 °С до +40 °С.

Этим требованиям отвечают изделия из поливинилхлорида (металлопластик и полипропилен), показанные на рекламных фото. Шланги применяют для подъема воды и перемещения в дом или накопитель на даче, а фиксация их на патрубках насоса, тройника, адаптера осуществляется с помощью фитингов.

Как подвесить и закрепить своими руками

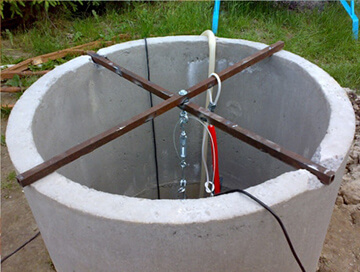

Чтобы в период эксплуатации аппарат не оказался на дне, необходимо надежно закрепить его со шлангом на стене шахты на металлической конструкции.

1. Из стального уголка, с помощью сварочного агрегата, изготавливается рама квадратной формы с кронштейнами по углам для фиксации к стенке.
2. По диагоналям квадрата ввариваются два швеллера, и в месте их пересечения делается отверстие.
3. Рама с помощью кронштейнов жестко фиксируется сверху обсадной трубы шахты.
4. В отверстие в швеллере пропускается стальной трос, на его конце обжимается петля, чтобы он держался на конструкции.
5. К страховочному тросу подвешивается помпа и с его помощью извлекается из колодца.

Такой вариант подвешивания агрегата в шахте гарантирует сохранность устройства.

Чтобы не допустить потерю аппарата из-за обрыва каната, для страховки используется трос из нержавеки.

Как установить погружной аппарат

В установке агрегата в источник участие должны принимать не менее двух человек. Монтажные работы системы от колодца до дома выполняются в следующей последовательности:

• готовится проект водоснабжения, учитывающий модель погружного агрегата, систему автоматики, необходимое количество материалов для сборки водовода;
• производится закупка оборудования, материалов и необходимых инструментов;
• между шахтой и домом выкапываем траншею под водяную трубу, учитывая холода в вашем регионе и шириной 50 см. На дно рва насыпается (20 см) слой крупнозернистого песка, затем расстилается полотно геотекстиля для защиты трубопровода от грунтовой и поверхностной воды с абразивным песком;
• на подготовленное основание укладываем в траншею трубы высокого давления из металлопластика или полипропилена, не поддающиеся коррозии, предварительно обернув теплоизоляционным материалом;
• закрываем уложенную плеть водовода полотном геотекстиля;
• в стенке шахты, на уровне дна траншеи, вырезаем отверстие под трубу, в которую вставляем оставленный конец водовода, длина ее должна составлять 30–40 см. Место вхождения трубопровода в колодезную камеру гидроизолируется;
• к погружному электронасосу через штуцер подсоединяем клапан, к нему сквозь муфту – трубу высокого давления. Отрезок водовода заранее вымерялся с учетом глубины водоносного слоя. К специальному кронштейну на помпе подсоединяем страховочный трос из нержавеющей стали, а к электродвигателю – кабель. Провод закрепляем на трубе пластиковыми хомутами, чтобы не провисал;
• над колодцем устраиваем из металлического уголка решётку для крепления страховочного троса;
• в шахте, на конце трубы водовода, фиксируем тройник с шаровым краном, который служит для аварийного слива воды. Отвод от тройника, направленный в колодец, предназначен для подсоединения напорного трубопровода с помпой;
• опускаем вручную подготовленную плеть с помпой в источник и закрепляем трос на кронштейне. Соединяем с патрубком тройника трубопровод от агрегата, используя сантехническую пасту для герметичности. Кабель от насоса прокладываем по траншее к дому;
• для подачи воды в дом под фундаментом заводим водовод с кабелем в техническое помещение. Шланг подсоединяем к гидроаккумулятору, а кабель подключаем к автоматике;
• приступаем к пусконаладочным работам, запускаем агрегат, проверяем на герметичность. После испытания зарываем траншею и приступаем к эксплуатации водоснабжения.

Чтобы обеспечить безаварийную и длительную эксплуатацию системы, шланг из ПВХ необходимо приобретать в специализированном магазине.

Монтаж поверхностного аппарата

Для автономного водоснабжения наличие водоносного горизонта в шахте на глубине 8 метров позволяет использовать недорогой и надежный агрегат, который можно установить над источником своими руками.

Чтобы для забора воды в колодце подключить поверхностный насос без ошибок, необходимо выполнять пошаговую инструкцию. Последовательность в проведении монтажа обеспечит безаварийную эксплуатацию системы водоснабжения:

• проектные и подготовительные работы выполняем аналогично описанному варианту установки погружного изделия;
• в кессоне, заглубленном у колодца ниже уровня промерзания грунта, закрепляем помпу на неподвижное основание при помощи болтов или анкеров. Между агрегатом и основанием кладем резиновую антивибрационную прокладку;
• к водонапорному шлангу длиной не более 10 метров подсоединяем обратный клапан и фильтр грубой очистки. Второй конец трубы совмещается с всасывающим патрубком насоса;
• трубу водовода, ведущую в дом, подсоединяем к напорному патрубку аппарата и прокладываем в траншее вместе с кабелем по варианту с глубинным устройством;
• шланг с проводом заводим в техническое помещение и подсоединяем к гидроаккумулятору с системой автоматики;
• опускаем шланг с обратным клапаном и фильтром через отверстие в стене колодца, проделанное на глубине ниже уровня промерзания грунта, в водоносный слой. Заливное отверстие на насосе используем для заполнения водой всасывающей трубы. Запускаем аппарат и закачиваем жидкость в систему, выдавливая воздух из напорного шланга;
• закрываем в доме распределительный кран внутренней системы потребления воды и после сброса воздуха наполняем гидроаккумулятор, создавая нормативное давление, до 3,5 атмосфер.

Для работы в зимний период кессон, в котором установлен аппарат, и верх источника должны быть утеплены.
