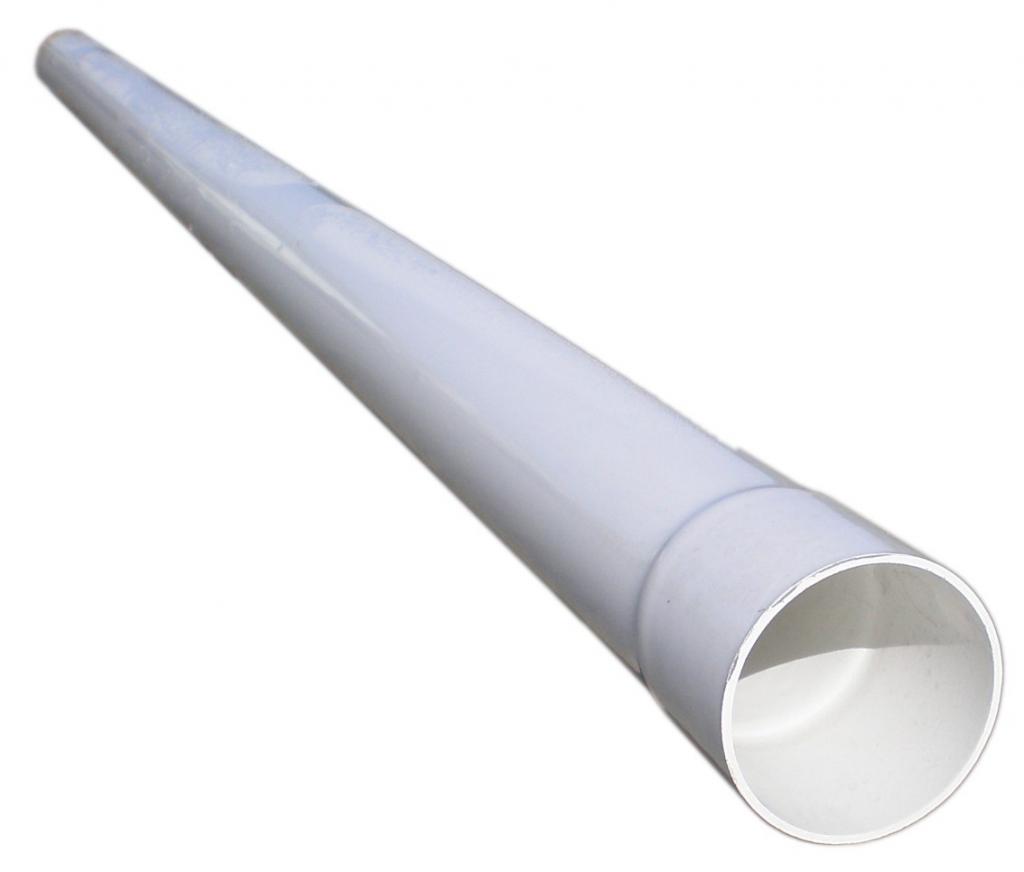

Труба канализационная пластиковая 110 мм размеры

Общие сведения о видах труб

На рынке огромный выбор данного материала. Рассмотрим все  виды продукции для канализации.

Канализационные трубы выпускаются из ПВХ, Чугуна, Полипропилена, Полиэтилена.

Трубы из чугуна

Сейчас этот материал изготовления сдал позиции, уступая место новым технологиям. Но стоит отдать должное чугуну. С его прочностью и долговечностью потягаться может далеко не каждый материал.

Главные достоинства труб из чугуна

• Долгий срок службы
• Устойчивость к ржавчине
• Большой диапазон температуры
• Чугун не возгорается
• Не несет вреда окружающей среде

Минусы

Что касательно недостатков, увы они так же есть

• Материал не пластичен, хрупок на изгиб
• Требует установки заземления
• Вес. Чугун тяжелый – это сильно осложняет монтаж.

Изделия из чугуна выпускаются в двух форматах

1. С раструбом
2. Ровные

ГОСТы

Все изделия отливаются в соответствии с ГОСТом

ГОСТ – 6942 – это трубы для канализации со стандартными параметрами: 50,75,100 мм. Самый большой диаметр 400 мм.

ГОСТ – 9583 – это литые трубы с другими диаметрами.  Обычно их применяют для канализационных трубопроводов, где трубы 1000 мм.

На рынке есть трубы из чугуна отлитые по новой технологии, они обладают гибкостью приближенной к углеродистой стали. Цена данных изделий гораздо выше обычных.

Предел прочности

Рассматривая размеры канализационной трубы на 110 мм, вы должны обратить внимание еще и на другие характеристики. Среди них следует выделить предел прочности при разрыве. Он составляет 50 МПа. Удельный вес таких изделий равен 2 кг/п. м. Он зависит от толщины стенки и диаметра. Вас могут заинтересовать еще эксплуатационные сроки. Использовать такую трубу можно до 50 лет.

Размеры

Размеры труб регламентируются техническими условиями. Если перед вами труба на 110 мм, то использовать ее можно при прокладке безнапорных сетей. Длина таких изделий может варьироваться от 500 до 6000 мм. Наружный диаметр составляет 110 мм. Вас должны заинтересовать еще и остальные размеры канализационных труб ПВХ на 110 мм. Сюда следует отнести еще и внутренний диаметр, который в описываемом случае составляют 103,6 мм. Толщина стенки остается неизменной, она равна 3,2 мм.

Среди размеров канализационной трубы на 110 мм следует выделить еще и длину раструба. Он может быть нормальным или удлиненным. В первом случае длина составляет 58 мм, во втором — 313 мм. Вес зависит от диаметра. Например, один погонный метр трубы будет иметь массу в пределах 1 кг.

Почему именно пластиковая

Трубы для канализации могут изготавливаться из разных материалов: металл, бетон, асбест, керамика, пластика (ПВХ). Основными конкурентами, среди труб имеющих диаметр 110 мм, являются металлические и пластиковые.

Однако, пластик все больше вытесняет с рынка металлические трубы. Ведь у ПВХ есть масса преимуществ перед своими конкурентами из металла:

1. устойчивость к коррозии;
2. вероятность возникновения засоров меньше – внутренняя поверхность пластиковой трубы очень гладкая;
3. не боятся кислоты и щелочей;
4. устойчивы к высокой температуре;
5. простой монтаж;
6. небольшой вес;
7. эстетичный внешний вид сохраняется долго, нет необходимости регулярно красить;
8. низкая стоимость.

Достоинств у пластиковых труб много, поэтому их популярность растет каждый год. Единственным недостатком можно назвать их боязнь мороза.

Видео: Краш-тест 110мм труб канализации

При низких температурах, трубы могут изменить свой размер и лопнуть. Поэтому рекомендуется их использовать в основном для внутренней канализации, при монтаже снаружи они нуждаются в утеплении.

На что обратить внимание при выборе

При выборе описываемого изделия следует обратите внимание на толщину стенки. Этот параметр будет зависеть от места монтажа. Для наружной канализации потребуется большая толщина. В противном случае труба не сможет выдержать давления земли и перепадов температуры. Для того чтобы повысить морозостойкость, производители часто используют многослойную трубу, которая может иметь два или три слоя. Пространство между слоями заполняется вспененным материалом. Изделие в конечном итоге обретает название сэндвич. Все это увеличивает прочность и устойчивость к пониженным температурам, однако повышает стоимость изделия.

Рассматривая другие размеры канализационных ПВХ труб на 110 мм, вы должны обратить внимание на толщину стенки. При прокладке внутренних сетей подойдут изделия с меньшей толщиной. Это обусловлено тем, что система в данном случае не подвергается критическим нагрузкам. Некоторые мастера, пытаясь улучшить функциональность трубопровода, монтируют трубы с большей толщиной стенки в тех местах, где в этом нет необходимости. Это нецелесообразно и может лишь повлечь дополнительные траты.

Труба канализационная пластиковая 110 мм — размеры.

Размер строго регламентируется техническими условиями (ТУ). Ниже приведены размеры канализационных пластиковых труб диаметром 110 мм, применяемых при прокладке безнапорных сетей.

Длина (мм.)	Диаметр снаружи (мм)	Внутренний диаметр (мм)	Толщина стенки	Длина раструба
				нормальный	удлиненный
500	110	103,6	3,2	58	113
1000	110	103,6	3,2	58	113
2000	110	103,6	3,2	58	113
3000	110	103,6	3,2	58	113
6000	110	103,6	3,2	58	113

Вес напрямую зависит от диаметра, так например один погонный метр трубы 110 мм будет весить около 1 килограмма.

Технические характеристики.

Эксплуатационные свойства пластиковых труб любого диаметра зависят от их технических характеристик.

Основные параметры, которые свойственны только трубам из пластика:

• Прочность – гофрированная труба состоящая из трех слоев может укладываться на глубину до 8 метров.
• Максимально выдерживаемое внутреннее давление, в зависимости от толщины стенок и конструкции – от 6 до 16 Бар.
• Температурные ограничения – плюс 65° С и –10° С.
• Удельный вес – 2 кг/м.п., зависит от диаметра и толщины стенки.
• Предел прочности при разрыве – 50 Мпа.
• Срок эксплуатации – до 50 лет.

Какое назначение у труб диаметра 110 мм

ПВХ-трубы получили широкое применение в различных областях строительства. Они используются как основа коммунального водоснабжения, для сооружения канализационных трубопроводов в быту. Пластиковые изделия обладают высокой прочностью и гибкостью. Это свойство позволяет использовать трубы малого диаметра на углах зданий без дополнительных элементов. Чаще всего трубы диаметром 110 мм применяются для прокладки канализационных трубопроводов. Это помогает освободиться от бытовых стоков в квартире или доме самотечным способом.

Наружная канализация выполняется из труб оранжевого цвета. Элементы соединяются раструбным методом с помощью резиновых уплотнительных колец. Трубы используются с толщиной стенок 3-15 мм. Их длина может достигать 6 м. Трубы оранжевого или красно-коричневого цвета обладают преимуществами перед серыми или черными:

• они морозостойкие;
• отличаются малым весом;
• не подвергаются коррозии;
• не боятся агрессивных сред;
• отличаются высокой прочностью и длительным сроком эксплуатации;
• противостоят образованию наростов внутри.

Всю конструкцию можно заглубить на большую глубину, учитывая наклон труб при самотечном методе. Глубина прокладки может достигать 8 м. Трубы прокладываются под тротуаром, газоном, дорогой. Наружную прокладку следует начинать от фундамента. Для облегчения соединения конец трубы покрывается жидким мылом или силиконовой смазкой, затем вставляется в раструб с резиновым уплотнителем. Через каждые 15 м рекомендуется устанавливать ревизию. При изменении направления трубопровода применяются отводы.

Канализационную систему после укладки проверяют, утепляют и утрамбовывают. Для утепления используют энергофлекс или скорлупу. Серые трубы используются для внутренних сетей. Они отличаются меньшей толщиной стенок и более низкой стоимостью. При монтаже напорной системы необходимо пользоваться трубами напорными. Серые трубы в помещении устанавливаются диаметром 50 и 110 мм.

Пластиковые системы канализации давно применяются в многоквартирных и частных домах. В них много преимуществ, но есть и недостатки:

• сложность в утилизации отходов;
• в земле прочностные свойства ПВХ постепенно улетучиваются.

При плавлении отходов выделяется большое количество хлора, вредного для атмосферы и здоровья человека.

Помогите развитию канала — ставьте лайки, делайте репосты, подписывайтесь на наш канал и Вы не пропустите еще множество полезных статей! И заходите к нам на сайт посвященный самостоятельному монтажу различных труб.

Преимущества изделий серого и оранжевого цвета

Канализационные системы в разные времена изготавливались из различных материалов. Это были металлические и бетонные, керамические и асбестовые изделия. Сегодня большим спросом пользуются продукты из ПВХ. Они стали главными конкурентами чугунных и стальных конструкций. Их преимуществами стали:

• высокая степень устойчивости к коррозии;
• гладкая внутренняя поверхность (не засоряется);
• отсутствие воздействия щелочей и кислот;
• способность выдерживать высокую температуру;

• простота монтажа;
• отсутствие электропроводности;
• малый вес и эстетичный внешний вид;
• низкая стоимость и большой срок службы.

К недостаткам можно отнести боязнь низких температур. В условиях холодов изделия могут лопнуть. Для борьбы с этим недостатком производители делают трубы многослойными. Это увеличивает их прочность и устойчивость к холодам. Трубы серого и оранжевого цветов имеют разные характеристики. Оранжевая продукция наделена лучшими показателями. Используется она для сооружения наружных трубопроводов. Продукция серая применяется для внутренних работ. Она хорошо вписывается в интерьер.

Изделия незаметного цвета комплектуются соответствующими фитингами для соединения фрагментов. С их помощью допустимо создавать системы разной конфигурации. Специальными отводами изменяется направление движения стоков. Такими приспособлениями являются тройники, ревизии. Последние помогают оценить состояние внутри трубопровода. Для этого нужно открутить пластиковую крышку.

Уплотнение соединений выполняется с помощью резиновых колец. Они обеспечивают герметичность и выдерживают воздействие агрессивных веществ и подвижек грунта. Трубопровод в условиях России должен быть утеплен. Для этого рекомендуют использовать минераловатную фольгированную скорлупу. Этот материал появился недавно, но уверенно вытеснил с рынка другие средства утепления. Необычное название он получил за счет способа применения.

Скорлупа выполняет следующие задачи:

• на улице предотвращает действие солнечных лучей;
• предупреждает контакт влаги с поверхностью трубы;
• уберегает трубу от контакта с человеком;
• не дает замерзнуть жидкости внутри трубопровода.

Она может находиться в специальном пластиковом кожухе или укрываться фольгированной лентой.

Утеплитель отличается низкими ценами и простотой монтажа. Есть у него и недостатки:

• необходимость точного подбора под диаметр изделия;
• некоторая сложность при использовании внутри стены;
• наличие швов.

При использовании скорлупы может применяться клей, скотч или проволока.

Рекомендуемые размеры

В таблице которая приведена ниже, вы можете ознакомиться с рекомендуемыми значениями диаметра пластиковых труб для проведения внутренней или внешней канализации. Все приведенные данные имеют рекомендательный характер и могут изменяться в большую или меньшую сторону, в зависимости от технических характеристик сантехнических приборов или канализационной системы.

Рекомендуемые размеры для внутренней канализации

Сантехнический прибор	Внутренний диаметр (мм)
Унитаз	110
Ванна, душевая кабинка, мойка	40 — 50
Раковина, биде	40 — 50
Стиральная и посудомоечная машинка	25
Комбинированный слив	50
Канализационная разводка	50
Стояк	110
Отводы	65 — 75

Рекомендуемые размеры для внешней канализации

Место монтажа	Диаметр (мм)
Наружный трубопровод	110 – 160 (в зависимости от объема стоков)
Если подсоединена баня, сауна	150 — 200
Если подсоединен бассейн	200 — 300

Итак, сегодня смонтировать канализационную систему стало намного проще, главное приобретать трубы и комплектующие строго в соответствии с расчетными параметрами.

Видео: Размеры канализационных труб

Особенности

Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ. В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.

Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации. Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет. Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.

Применение труб из поливинилхлорида для канализации имеет следующие преимущества:

• Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
• Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
• Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
• Инертность к химическим веществам и коррозионному воздействию.
• Доступная цена элементов трубопровода.

Температурный режим эксплуатации от -10 до +65 градусов. При -18 градусах поливинилхлорид приобретает хрупкость. Материал устойчив к размягчению при кратковременном нагревании до +90 градусов.

Труба канализационная наружная — диаметры.

Трубы для внешнего стока отличаются оранжевым цветом. В зависимости от количества сточных вод производят диаметры 110, 125, 160, 200, 250, 300, 400 и 500 мм. Размер стенки начинается от 3 мм, длина меняется от 1,2 до 3 м. Для обустройства городских канализационных систем используют диаметр от 200 мм.

Рекомендуемые размеры для внешней канализации:

Место монтажа	Диаметр (мм)
Наружный трубопровод	110 – 160 (в зависимости от объема стоков)
Если подсоединена баня, сауна	150 — 200
Если подсоединен бассейн	200 — 300

Как выбрать?

При подборе оптимального размера канализационных труб ПВХ рассчитывают главный параметр – предполагаемый объем стоков, которые проходят по трубопроводу. В частном домохозяйстве величина сливаемой жидкости зависит от количества проживающих человек. Чем большее точек водоотвода размещается в доме, тем шире приемная сливная труба. Внешняя канализация не может быть диаметром менее 11 см. Для внутренней разводки в квартире достаточно выбрать канализационные трубы малого диаметра до 7,5 см. При выводе сточных вод в стояк, размер окружности не должен быть меньше, чем диаметр общей магистрали. Для зданий с пятью этажами и ниже этот показатель составляет 11 см, если этажей больше, то диаметр доходит до 16–20 см.

Для подбора оптимального размера труб в различных точках слива руководствуются здравым смыслом. Не стоит монтировать громоздкую канализационную сеть с высокой пропускной способностью в малоэтажных домах и квартирах. Эффективность возрастет незначительно, а стоимость и территория размещения значительно возрастет.

Трубы для канализации выбирают по следующим критериям:

• по диаметру;
• по толщине стенки;
• по длине свободного конца.

Размер внутреннего сечения или диаметр определяет сливную нагрузку в канализационную систему. Каждая точка слива канализационных вод предполагает использование диаметра до 50 мм. Сливное отверстие под унитаз предусматривает диаметр не менее 10 см, поскольку в слив уходят твердые частицы. В частном доме для обустройства внешней канализации подойдет труба диаметром 110–200 мм. Для канализации, идущей от многоэтажного дома, диаметр сечения должен быть более 20 см. Размер отвод до канализационного колодца на дворовой территории может составлять 30–50 см.

Толщина стенок определяет класс прочности конструкции. Подбирать толщину нужно согласно предполагаемой нагрузке на трубопровод. Легкие трубы со стенками 1,2–2,2 мм подходят для установки в системах с самотечным стоком с минимальной нагрузкой во внутренней канализации. Обычно диаметр таких труб не превышает 11 см. Они могут устанавливаться для отвода канализационных стоков из кухни и ванной комнаты в квартирах и частных домах. Трубы должны быть в свободном доступе или прикрываться коробом.

Трубы с классом прочности SN4 самые распространенные, применяются для внутренней и наружной канализации. Минимальный диаметр у труб 5 см со стенками 2,6 мм. Для диаметра 11 см толщина 3,2 мм. Трубы средней тяжести устанавливают для общего домового стояка и выводу к наружному стоку. Такие трубы находят применение и в наружной самотечной канализации в частном и многоквартирном строительстве.

Для напорной канализационной системы используют тяжелые трубы класса SN8 и выше. Чтобы точно определить толщину стенки нужно ознакомиться с мощностью насоса и какое давление он оказывает на систему. Минимальная толщина стенки при диаметре 9 см составляет 3 мм, максимальная – 6,6 мм.

Подбор длины трубы зависит от протяженности трубопровода на разных участках. Самый маленький отрезок для внутренней канализации равен 30 см. Длину можно легко изменить самостоятельно в зависимости от конфигурации трубопровода. Чтобы получить гладкий срез нужной длины, из инструментов достаточно использовать ножовку. Для наружной канализации с прямыми участками часто используют трубы длиной от 1,5 до 3 м. Чем меньше соединительных элементов в монтажном отрезке, тем прочнее и жестче конструкция трубопровода.

При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:

• Кухонный слив – 32–50 мм.
• Слив из ванной комнаты с каждой точки – 50 мм.
• Слив из моечного оборудования – 25 мм.
• Подвод труб к стояку – 50–75 мм.
• Фекальный сток – 110 мм.
• Центральный стояк – 110–160 мм.
• Вывод в наружный слив – 110–160 мм.
• Наружный слив с отводом из бани – 160–200 мм.
• С выводом из бассейна – 20–30 см.
• Городские канализационные коммуникации – 30–50 см.

Нормы носят рекомендательный характер и упрощают расчет размеров канализационного трубопровода.

Размеры внутренних ПВХ труб.

Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Рекомендуемые размеры для внутренней канализации:

Сантехнический прибор	Внутренний диаметр (мм)
Унитаз	110
Ванна, душевая кабинка, мойка	40 — 50
Раковина, биде	40 — 50
Стиральная и посудомоечная машинка	25
Комбинированный слив	50
Канализационная разводка	50
Стояк	110
Отводы	65 — 75

Назначение ПВХ трубы и основные характеристики.

Сфера применения данного материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид является одним из представителей группы термопластов, которые после термической обработки и даже при механических воздействиях сохраняют свою форму и целостность.

В процессе производства труб используется также этилен, стабилизированный хлор и присадки для улучшения свойств. Основным предназначением ПВХ труб является использование их в системе канализации. В зависимости от того, какая их толщина, определяется сфера использования и соответственно вид.

Это может быть:

1. внутренняя канализация:
2. наружная;
3. напорная система;
4. самотечный слив.

Данная классификация относится к тем моделям, которые прошли соответствующую обработку. Лучшими техническими характеристиками обладает не пластифицированный поливинилхлорид PVC-U. Эксплуатационные свойства напрямую зависят от технических характеристик.

Что касается труб из ПВХ, то они характерны такими показателями:

• высокий уровень механической прочности, более того трехслойная технология изготовления и наружное гофрирование позволяет устанавливать ее глубоко;
• устойчивость к негативному влиянию агрессивной среды;
• идеально гладкая стенка изнутри, что предотвращает задержку твердых элементов;
• большое значение внутреннего давления, минимум 6 бар, а максимум 16;
• самая высокая температура стоков, которая допускается, равна +65 градусов Цельсия, а минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это кратковременно бывает;
• удельный вес 2 кг на погонный метр (показатель меняется в зависимости от толщины и диаметра);
• предел прочности равен 50 Мпа, а срок службы около 50 лет.

Размеры труб для внутренних и наружных систем.

Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.

Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

• Dн — внешний диаметр трубы,
• d — внутренний диаметр,
• Dy — усредненный показатель просвета,
• b — толщина стенки.

По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):

• 25 мм —  стиральные машины, посудомойки,
• 30-47 мм —  раковина в ванной, биде,
• 38-50 мм —  кухонная кабинка, ванна или душ,
• 50 мм —  разводка канализационной системы внутри здания,
• 70-86 мм —  различные отводы от центрального стояка,
• 100-118 мм —  унитаз, центральный стояк,
• 150-190 мм —  участок от центрального стояка до городских канализационной системы,
• 200 мм —  отвод стоков от бань (саун),
• 240-300 мм —  отвод стоков из бассейнов,
• 300-1100 мм —  городские канализационные магистрали.
