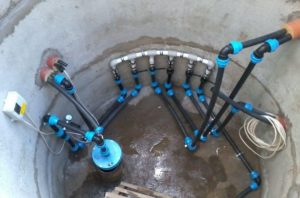

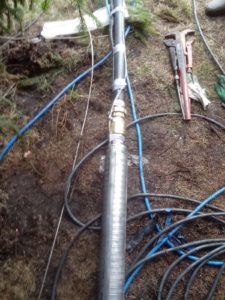

Труба для скважинного насоса

Какой может быть водоподъемная труба для скважины?

От такого параметра, как материал изготовления, во многом зависит стоимость трубы, срок ее службы и простота установки. Существует несколько вариантов того, как может выглядеть соединение, то есть элемент, через который вода поднимается из скважины на поверхность.

Одним из самых популярных материалов, из которого много лет подряд делали трубопровод, была сталь. Преимуществом таких труб является то, что они очень прочные. Сталь хорошо подходит даже для установки в скважине, где отмечается существенная подвижность грунта.

Но у этого варианта имеется и существенный недостаток. Речь идет о том, что металл плохо переносит повышенную влажность, а в результате через короткий промежуток времени в трубе начинает появляться ржавчина. Она проникает в питьевую воду и делает ее непригодной для использования. Тем не менее те владельцы домов, которые получают воду из скважины через стальные трубы, решили свою проблему при помощи установки дополнительных фильтров.

Но не только в ржавчине заключается проблема стальных труб. Они являются наиболее дорогими вариантами из тех, что представлены на современном рынке. Учитывая то, какое количество более достойных и дешевых аналогов предлагают в наше время производители, стальные изделия постепенно сходят на нет. Сейчас их нельзя назвать популярными, но некоторые все же останавливают свой выбор именно на таком варианте.

Трубы из стали могут выходить из строя очень быстро. Со временем ржавчина начинает не только портить воду, но и пропускать ее. Таким образом, возникает острая необходимость в замене. Этот процесс не простой и достаточно затратный. Поэтому стальные трубы всегда обходятся дорого. Единственный вариант для экономии — это замена только наиболее изношенных элементов.

Длительное время наиболее популярным альтернативным материалом труб для насоса в скважину был асбестоцемент. Такие конструкции применяют уже более 50 лет. Асбестоцемент дает гарантию надежности и отличной прочности. Но при этом у данных труб имеется множество недостатков.

В первую очередь стоит заметить, что асбестоцементные изделия при контакте с водой выделяют вредные химические вещества. В результате жидкость становится опасной для использования. Ученые доказали, что длительное употребление воды от насоса из такого материала может стать причиной развития злокачественных новообразований. Более того, асбестоцементные трубы достаточно громоздкие, поэтому их сложно монтировать. Все трудности и негативные качества данного материала делают его в наше время не особо популярным. Как и сталь, асбестоцемент постепенно уходит в прошлое.

Более современным вариантом считается пластик. Поливинилхлоридные трубы очень легкие, просто монтируются и максимально удобно перевозятся. Более того, они безопасны для человека и надежны, так как не портятся от воды. Длительное время жидкость может передвигаться по пластиковым трубам, но никаких изменений происходить не должно. Недостатков у таких изделий немного. В основном они касаются только использования на большой глубине. Если скважина более 3 м, придется подыскать другой вариант.

При необходимости обычная пластиковая труба может быть заменена металлопластиком либо полипропиленом. В первом случае очень удобно применять материал, если необходимо проложить несколько изогнутые проходы для воды. Полипропиленовые трубы считаются максимально простыми для монтажа. Поэтому их выбирают многие владельцы домов, которые занимаются обустройством водопровода собственными силами.

Виды водоподъемных труб по материалу

Надёжность и характеристики труб во многом зависят от материала, из которого они изготавливаются.

Стальные. Трубы из стали до недавнего времени были самыми популярными при монтаже водяных источников. Прочный материал позволял использовать их даже в грунтах с высокой подвижностью. Однако они достаточно сильно подвержены губительному воздействию коррозии, что является большим минусом, но отнюдь не главным. Со ржавчиной в питьевой воде можно справиться с помощью специальных фильтров. Определяющий фактор, по которому покупатели всё чаще выбирают пластиковые трубы как альтернативу стальным, это, конечно же, цена. Высокая стоимость стального материала не позволяет им сохранить лидирующую позицию на рынке.

Воздействие коррозии на стенки изделия обычно настолько невелико, что трубе достаточно простого гальванического покрытия для долгосрочной службы. Детали, которые всё же были повреждены коррозией, подлежат замене. Однако, если коррозия не нанесла большого вреда, то можно продолжить эксплуатацию, расположив колонну выше уровня подземных вод.

Асбестоцементные конструкции. Используются при монтаже колодцев уже более полувека. Обладают высокими показателями прочности и надёжности. Но такие трубы выделяют вредные вещества при взаимодействии с водой, тем самым внося изменения в её химический состав. Вода из них может стать причиной развития разных заболеваний, в том числе и онкологии. Помимо этого, они громоздки и неудобны в монтаже. Сложность установки и отсутствие экологических качеств повлияло на то, что люди всё чаще отказываются от этого варианта.

Поливинилхлоридные изделия (ПВХ). Они отличаются простотой транспортировки, монтажа, лёгким весом, а также более высоким показателем надёжности. Помимо этого, они не вносят никаких изменений в химический состав транспортируемой по ним воды.
Однако и они имеют свои недостатки. Их можно использовать в колодцах с глубиной не более 3 м.

Трубы из ПВХ годятся для подъема воды с небольшой глубины

Детали из непластифицированного поливинилхлорида (НПВХ). Такие трубы для насосов, располагаемых в скважинах, отличаются более высоким показателем надёжности. Их прочность не хуже, чем у стальных аналогов. Но и стоят они соответственно дороже.

Металлопластиковые трубы. Главным плюсом таких изделий является их пластичность. Такие трубы способны сгибаться и образовывать нужные конструкции, без особых трудозатрат. При монтаже временных колодцев это является очень важным фактором.

Медные. Трубы из меди являются дорогостоящим вариантом, но в то же время одним из самых долговечных и надёжных. Их можно использовать, не опасаясь последствий в подвижных грунтах.

Полипропиленовые. Колодец с такими трубами самый привлекательный вариант для покупателя. Полипропиленовые трубы монтируются проще всего. Причём для монтажа практически не нужно никаких специальных инструментов.

Оптимальным вариантом для установки в колодцах являются ПНД трубы. Чем меньше соединений между ПНД деталями, тем меньше шанс прорыва трубопровода и больше общая прочность конструкции. Помимо этого, устойчивость к коррозии и привлекательная цена делают эти трубы самыми популярными среди покупателей.

Важно! Погружной кабель насоса рекомендуют делать на 4–5% длиннее, чем водоподъёмную трубу. Труба под действием нагрузки в почве удлиняется на эту же длину.

Параметры, на которые нужно обратить внимание при выборе труб:

• диаметр будущего колодца и его глубину;
• мощность насоса;
• высоту напора и глубину установки оборудования;
• воздействие на них коррозии;
• стоимость.

Для бытовой скважины на приусадебном участке достаточно приобрести трубу диаметром от 30 до 50 мм

Масса водоподъёмного оборудования должна быть как можно меньше, а жёсткость достаточно высокой. Именно по этим показателям обычно выбирается труба для скважинного насоса. Диаметр изделия подбирают, ориентируясь на глубину колодца и характеристики помпы. Самой большой популярностью пользуются трубы с диаметром 40 и 50 мм.

Определение диаметра трубы ПНД.

Диаметр трубы полностью определяется расходом жидкости.

Чем больше расход жидкости, тем больший диаметр трубы следует выбирать. Это обусловлено потерями напора на трение по длине трубы. Если потери на трение составляют более 15-20%, то следует выбрать трубу следующего диаметра, особенно при её значительной длине (>50 м).

На практике желательно подбирать трубу таким образом, чтобы потери на трение по всей длине находились в диапазоне до 10%. Причем это правило справедливо для труб из различных материалов.

Пример таблицы потерь на трение для труб ПНД.

Таблица №1 поможет не разбираясь с потерями на трение сразу выбрать необходимый диаметр трубы в зависимости от расхода воды.

Таблица №1 (применима только для труб общей длиной до 100 метров).

Зависимость диаметра трубы ПНД от расхода жидкости (таблица применима для труб общей длиной до 100 метров)Расход жидкостиДиаметр (внешний) трубы ПНД

Менее 1,8 м³/ч	25 мм
1,8-3,5 м³/ч	32 мм
3,5-5 м³/ч	40 мм
5-10 м³/ч	50 мм
10-20 м³/ч	63 мм

Как видно из таблицы, для нужд частного водоснабжения наиболее универсальной является труба диаметром 32 мм.

Трубы ПНД маркируются по внешнему диаметру. Чтобы узнать внутренний диаметр трубы необходимо вычесть из этого значения удвоенную толщину стенки. Для расчета потерь на трение необходимо знать именно внутренний диаметр водоподающей трубы.

Определение максимального давления трубы ПНД

Максимальное давление трубы выбирается в соответствии с максимальным давлением, развиваемым насосом / максимальным давлением в системе.

Почему это так? Если предположить, что по ошибке или из-за неисправности реле давления насос работает на закрытую задвижку, то давление, развиваемое насосом, будет максимальным (смотрите характеристику конкретной модели насоса). Также и большинство блоков автоматики отключают насос только после достижения максимального давления в системе.

Максимальное давление для трубы ПНД — это такое предельное давление жидкости, выше которого производитель не гарантирует эксплуатацию трубы в течение расчетного срока службы.

Например, если поверхностный насос способен создать максимальное давление (при нулевом расходе) на уровне 60 метров, но труба выбирается на 8 бар (80 м) или 10 бар (100 м), т.е. с необходимым запасом по давлению. Другой пример — скважинный насос опущен на 100 метров и при этом максимальный напор его составляет 140 метров. В этом случае необходимо уже выбирать трубу на 16 бар.

На самой трубе не всегда можно найти маркировку давления, на которое она рассчитана. Вместо этого на трубу нанесена маркировка SDR и марка полиэтилена (ПЭ 80 или ПЭ 100). Подробнее о SDR и марках полиэтилена ПЭ.

Воспользовавшись таблицей №2 вы сможете сразу сориентироваться по максимальному расчетному давлению трубы в зависимости от марки материала (ПЭ) и значения SDR.

Таблица №2.

Максимальное давление и толщина стенок труб из ПЭ

	SDR 21	SDR 17	SDR 13,6	SDR 11
ПЭ 80	6,3 бар	8 бар	10 бар	12,5 бар
ПЭ 100	8 бар	10 бар	12,5 бар	16 бар
22 мм	—	—	2 мм	2,4 мм
32 мм	—	2 мм	2,4 мм	3 мм
40 мм	2 мм	2,4 мм	3 мм	3,7 мм
50 мм	2,4 мм	3 мм	3,7 мм	4,6 мм

Зная напор насоса, выбираем с запасом давление трубы. После этого выбираем конкретную трубу из материала ПЭ 80 или ПЭ 100 и с соответствующим SDR.

Пример подбора.

Условие: необходимо подобрать трубу ПНД для насоса с расчетных расходом 2,5 м³/ч и максимальным напором 55 метров (при нулевом расходе).

Максимальный напор насоса можно взять только из кривой гидравлической характеристики конкретной модели насоса.

По таблице №1 выбираем диаметр трубы, который в нашем случае составит 32 мм.

Максимальное давление трубы должно быть не менее 5,5 бар. С запасом устанавливаем, что нам необходима труба с максимальным рабочим давлением в 8 бар.

По таблице №2 определяем, что нам подходит труба ПНД из ПЭ 100 с SDR 21 или из ПЭ 80 с SDR 17.

Но как видно из этой же таблицы, трубу диаметром 32 мм из ПЭ 100 с SDR 21 на рынке не найти (в таблице стоит прочерк), значит необходимо искать трубу 32 мм из ПЭ 80 с SDR 17 (толщина стенки 2 мм), или перейти на трубу с SDR 13,6 (к слову, это будет самая распространенная труба на рынке).

И конечно, при прокладке трубы ПНД не обойтись без компрессионных фитингов, от которых и будет в конечном итоге зависеть герметичность всей системы водоснабжения.

Виды глубинных насосов по диаметру

Чаще всего для установки насосного оборудования, предназначенного для автономного водоснабжения, предлагается 3-х и 4-х дюймовая продукция, которая имеет 76 мм и 101 мм диаметр соответственно. Четырехдюймовые насосы являются более распространенными и имеют большое количество различных моделей, тогда как трехмиллиметровые относятся к менее популярным. По комплектации, надежности и техническим параметрам, тонкое насосное оборудование ничем не уступает аналогам, имеющим диаметр более 100 мм. Однако, они в несколько раз легче, и на 30% длиннее.

При выборе скважинных насосов необходимо руководствовать не только диаметром, но и другими важными техническими характеристиками, способными удовлетворить потребности объекта:

• производительность;
• глубина погружения;
• напор;
• устойчивость к загрязнениям;
• максимальное давление;
• принцип работы;
• систему всасывание и т.д.

Выбор насоса должен осуществлять при сочетании всех этих факторов, что поможет подобрать наиболее подходящую модель для конкретного объекта.

Компания CNP занимается производством промышленных насосов высочайшего качества, которые не предназначены для установки в частных домах. Наше оборудование применяется на промышленных объектах и в других специализированных постройках. Насосы отличаются повышенной надежностью и производительностью, что позволяет удовлетворить потребности любых отдельно стоящих объектов.

Для какой скважины какой насос нужен

Выбирать устройство для забора воды на даче или в частном доме необходимо с учетом характеристик самой скважины.

При этом берут во внимание следующие показатели:

1. Статический уровень. Под этим определением понимают расстояние от поверхности земли до уровня постоянного зеркала воды, находящегося в скважине.
2. Динамический уровень. Этим термином называют расстояние от поверхности земли до минимального показателя воды в скважине.
3. Дебит. Объем воды, который можно извлечь из данной скважины за принятую единицу времени.
4. Глубина скважины до отметки основания дна.
5. Диаметр обсадной трубы.

Получить такие характеристики можно 2 способами:

1. На основе документации. Если скважину бурит специализированная компания, то по завершении работ владельцу выдают технический паспорт. В него внесены все важные характеристики.
2. Опытным путем с помощью измерений. Такой подход необходим в случае самостоятельного бурения скважины или длительного неиспользования скважины.

Учет характеристик скважины

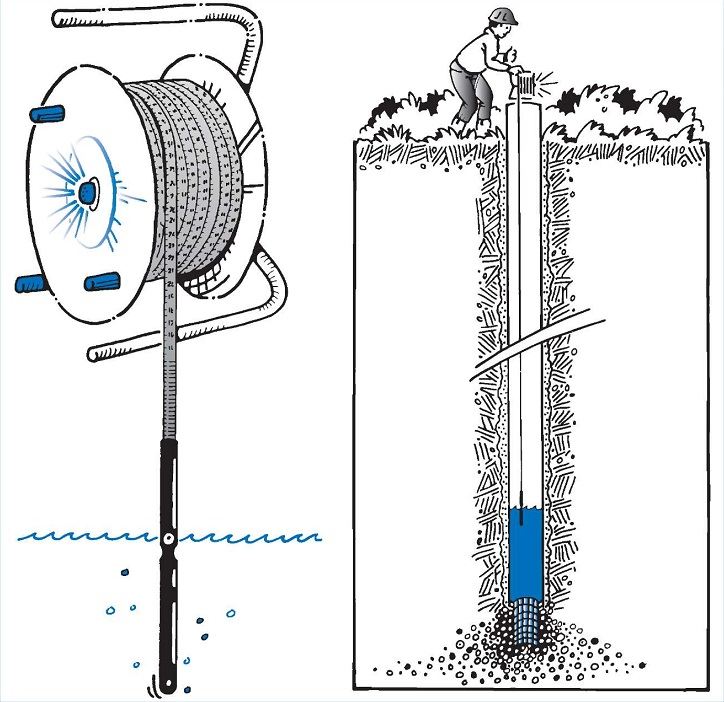

Для замера глубины скважины до зеркала воды, вам понадобиться верёвка и груз.

В первую очередь следует измерить статический уровень.

Для этого потребуется:

• длинная веревка (длина должна быть соизмерима с глубиной скважины);
• груз в форме цилиндра или конуса без дна (его привязывают к одному концу веревки);
• рулетка.

Замер статического уровня

Перед выполнением замеров из скважины не стоит набирать воду минимум в течение часа.

За это время уровень жидкости должен достичь максимального. После этого груз начинают опускать на веревке до характерного хлопка.

Такой звук сигнализирует о том, что груз достиг поверхности воды. На бечевке делают отметку на уровне земли. Веревку полностью извлекают и замеряют расстояние от отметки до груза. Этот показатель является статическим уровнем.

Замер динамического уровня

Для замера динамического уровня скважине требуется подготовка.

Сначала в нее опускают насос скважинный погружной, после чего начинают откачивать воду. Сначала уровень жидкости при откачивании будет уменьшаться, поэтому насос придется периодически опускать ниже. Как только вода перестала убывать, считают, что минимум достигнут. Уровень воды определяют с помощью веревки и груза аналогичным способом.

Разность между статическим и динамическим уровнями является производительностью скважины. Этот показатель важно учитывать при выборе насоса. Если разница между уровнями небольшая, это свидетельствует о том, что столб воды быстро восполняется.

При высокой производительности можно использовать мощные насосы. Некоторые артезианские скважины не имеют разницы между статическим и динамическим уровнями воды.

При покупке погружных насосов лучше учитывать динамический уровень, так как прибор должен располагаться ниже этой отметки на 2-2,5 м. Благодаря этому насос всегда будет оставаться в воде.

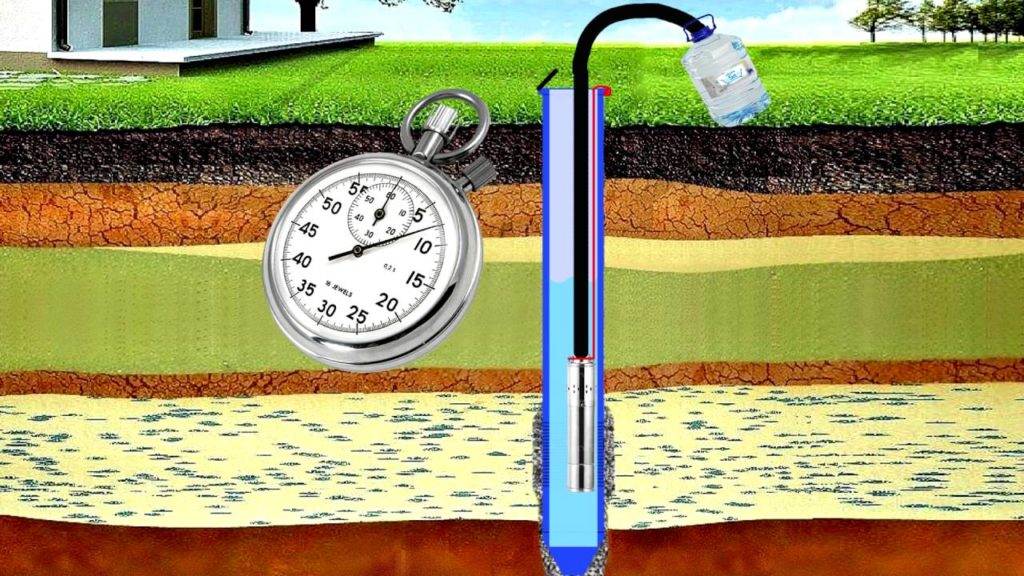

Определение дебита

Для определения дебита скважины потребуется:

• насос;
• таймер;
• большая емкость для воды из скважины (бак, бочка, ванна) – единственное требование заключается в том, чтобы знать объем данного резервуара.

В первую очередь надо выкачать воду из скважины. Для этого насос помещают как можно глубже. Сигналом отсутствия жидкости станет хлюпающий звук. После этого нужно дождаться восполнения уровня. Скорость этого процесса можно засечь с помощью таймера. Как только статический уровень восстановится, воду снова откачивают, но уже в емкость. Определить дебит можно, разделив количество полученных литров воды на минуты.

От дебита скважины зависит рекомендуемая мощность устройства. Если она будет превышать дебит, то насос будет быстро опустошать скважину. Это приводит к работе устройства всухую.

Насос в скважину по диаметру должен быть несколько меньше диаметра обсадной трубы. Это необходимо для обеспечения доступа к прибору при поломках и регулярном обслуживании.

Разбор нюансов

Учитывать только технические показатели скважины можно в тех случаях, когда бурение выполняли профессиональные работники. По статистике, скважины, пробуренные кустарным способом, склонны к быстрому запесочиванию и заливанию.

Давление в 1 бар = 10 метрам водного столба.

Загрязнение оборудования приводит к его поломкам. Чтобы предотвратить это, для таких скважин лучше приобретать специальный насос, предусмотренный для работы в сложных условиях.

Для скважин с большой глубиной специалисты рекомендуют приобретать вместо резинового шланга пластиковый. Жесткий материал предотвратит схлопывание стенок шланга и сделает подачу воды равномерной.

Еще один важный критерий, по которому выбирают типы скважинных насосов, – ежедневный объем потребления воды. Средний показатель для семьи из 3-4 человек составляет 60-70 л. Если вода необходима также для полива огорода и кормления скота, то средний показатель увеличивается.

Важно измерить диаметр обсадной трубы. Большая часть скважинного оборудования рассчитана на 4-дюймовую трубу.

Виды и характеристики скважин, влияющие на выбор насоса

Подбирая глубинный насос для скважины, всегда рассматривают параметры источника, основными из которых являются характеристики водоносного слоя: глубина прохождения, скорость его наполнения и количество различного вида примесей в воде. В бытовом бурении различают несколько видов скважин, отличающихся глубиной расположения водоносного горизонта и структурой его донной области.

Абиссинские

Бюджетный вид скважины с водозабором из первого или второго водоносного пласта от поверхности земли, обычно ее глубина не превышает 10 метров и очень редко доходит до 15. При буровых работах используют обсадные трубы малого диаметра (1 – 2 дюйма), нижнюю часть в виде заостренного копья с фильтром помещают в водный пласт на некотором расстоянии от дна. Благодаря малому весу обсадной колонны и некоторым мерам по ее фиксации на поверхности (бетонная отмостка), колонна находится в неподвижном состоянии, не давая фильтрующей части опускаться в ил и песок – таким образом обеспечивается высокая чистота воды.

Хотя дешевую абиссинку можно пробурить своими руками или использовать для этого малогабаритную буровую технику и забивную бабу, выгода себя не окупает при водоснабжении частного дома. Связано это с низким дебитом источника, который редко превышает 3 м.куб./ ч, поэтому абиссинку в основном используют для бытовых нужд – полива огородов, наполнения бассейнов, прудов и прочих емкостей. Часто наверх скважины вместо электро устанавливают ручные насосы.

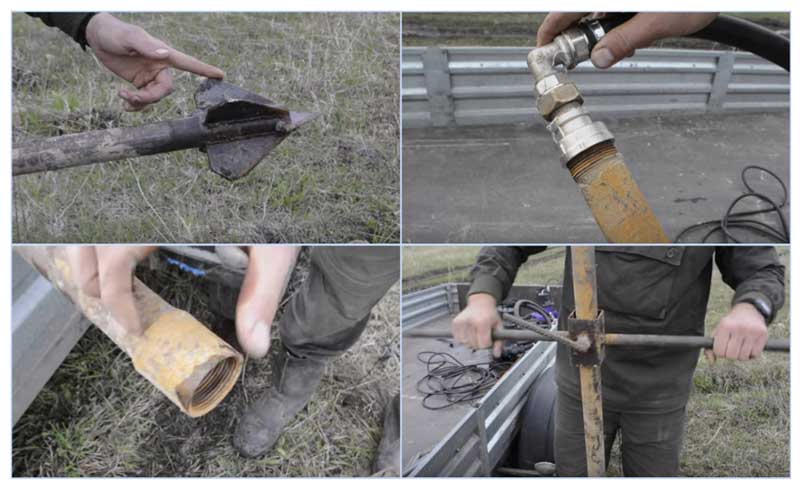

Рис.2 Оборудование для бурения самодельной скважины

Самодельные

Приведенная выше технология по бурению абиссинских скважин давно устарела – забивать трубы в землю или вкручивать в нее самодельный бур слишком долго и неэффективно для получения больших глубин. В настоящее время широкой популярностью среди индивидуальных домовладельцев пользуется бюджетное (меньше 100 у.е.) гидравлическое бурение кустарным способом.

Для этого используют самодельный бур, присоединенный к концу трубы с противоположной наружной резьбой, для устройства канала используют ряд труб с приваренной резьбовой муфтой с одного конца и нарезанной винтовой нитью с другого. В начале процесса первую трубу вкручивают в землю с помощью съемной ручки (принцип действия напоминает вороток для метчика) одновременно подавая воду дренажной помпой с помощью шланга, подключенного через резьбовой фитинг к ее верхнему концу.

После погружения в землю шланг и ручку снимают, подсоединяют новую трубу и процесс повторяют. При обнаружении водоносного слоя трубную колонну извлекает из земли и постепенно разбирают, в полученную шахту затем вставляют пластиковый шланг с перфорированным фильтром на конце. Таким образом, получают самодельные скважины глубиной до 40 метров, объем подачи может достигать 5 м.куб./ ч.

Буровой процесс занимает не более суток и часто напоминает лотерею с шансами 50 на 50 – при попадании на пути канала крупного булыжника работы можно считать завершенными. Также к недостаткам технологии относят обязательное условие нахождения зеркала воды не более 9 м от уровня земли (для водозабора используется только поверхностный электронасос).

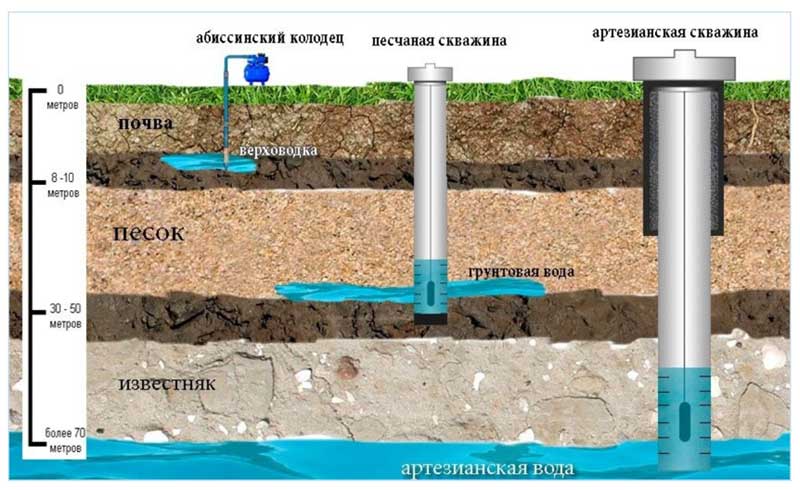

Рис. 3 Скважины и характеристики грунта вокруг водоносного слоя

На песке

Основной вид бытовых скважин, бурение производится с помощью специализированной техники, колонна из соединенных с помощью резьбы обсадных труб опускается на песчано-глинистое дно. Глубина скважины составляет 15 – 60 м, всасывание воды осуществляется через отверстия в фильтре, расположенные на 1 – 2 м выше донной области.

Срок службы песчаной скважины зависит от размера фракций – чем они меньше, тем быстрее произойдет заиливание, эксплуатационный период может колебаться в диапазоне от 5 до 15 лет. Встречаются и более мелкие фракции с заиливанием источника после года эксплуатации, но в этом случае монтаж обсадной колонны для скважины на песок не производят из-за экономической нецелесообразности. Так как вода в скважине на песке содержит высокое количество твердых взвешенных частиц в придонной области, устанавливают насосное оборудование с конструкцией всасывающего механизма для работы в данных условиях.

Для устройства обсадной колонны используют металлические или пластиковые трубы с резьбой стандартным диаметром от 3 до 6 дюймов и специальный фильтр на последней трубе для отсеивания мелких частиц песка.

Наивысший дебит таких скважин составляет 5 м.куб./ ч. (соответствует 83 литрам в мин.), что вполне пригодно для обеспечения питьевой водой загородного дома с семьей из 5 человек.

Артезианская

Самые дорогие глубоководные скважины, в бытовых условиях колонна опускается на известковое дно на расстоянии от поверхности земли 40 – 250 метров. Так как известковая основа довольно прочна и не содержит мелких взвешенных частиц, на конец труб ставят простейший перфорированный фильтр. Из-за большой глубины высокое давление грунта на водоносный пласт заставляет воду подниматься по скважинному стволу внутри шахты на значительную высоту, нередки случаи, когда вода фонтанирует из источника.

В связи с большой глубиной, для бурения используют сложную технологию из обсадных труб разных диаметров, чаще всего встречается 3 типоразмера – 125, 133, 159 мм. Артезианская скважина имеет высокий дебит (10 – 20 м.куб./ч.) и способна обеспечить водой несколько домов или небольшой многоквартирный дом, ее эксплуатационный срок составляет около 50 лет.

Хотя артезианская вода отличается высокой чистотой, часто в ней содержится повышенная концентрация природных солей, сероводорода и железа – все это требует использования дорогих фильтрующих систем для воды из скважины.

Рис. 4 Артезианская и песчаная скважины – структура

Как правильно подобрать насос для скважины

Решая, как выбрать насос для скважины, обращают внимание на ряд факторов, которое можно разбить на несколько групп:

• Место расположения. Все виды насосов для скважин делятся на две большие группы: устанавливаемые на поверхности земли или погружаемые в воду. В первых моделях охлаждение обмотки электродвигателя происходит естественным путем за счет большой массы или вентилятора, размещенного на задней стенке, погружные модели охлаждает водная среда.
• Принцип работы. Подавляющее большинство бытовых электронасосов для забора воды работают по центробежному принципу – такие агрегаты имеют высокую производительность и наивысший коэффициент полезного действия. Для работы с загрязненной водной средой широко применяет винтовые и вибрационные модели, последние пользуются широким спросом у населения ввиду низкой стоимости. Намного реже на рынке можно встретить вихревые виды, предназначенные для эксплуатации только в чистой воде без примесей.
• Технические характеристики. Параметры электронасоса являются важнейшим критерием выбора, основные из них: объем перекачиваемой жидкости, напор и глубина погружения под зеркало воды, размер пропускаемых частиц. Иногда полезно обратить внимание на мощность насоса, класс защиты от проникновения влаги и грязи (стандартное значение IP 68), наличие внутри агрегата реле отключения электропитания в случае перегрева обмотки.


Рис. 5 Электронасос поверхностного типа на даче

• Конструкция. Модели от ведущих мировых производителей могут существенно отличаться по конструктивному исполнению от бюджетных российско-китайских аналогов, при разработке их основных узлов (геометрия рабочих колес, исполнение уплотнений и т. д.) использованы инновационные технологии.
• Размеры электронасосов. В отличие от обычной техники, где основными размерными параметрами являются высота (мм) ширина (мм) и толщина, для погружных электронасосов основным размером служит наружный диаметр. Его измеряют в дюймах, типовые значения у бытовых приборов 3, 3 1/2, 4 дюйма.
• Материалы изготовления. В подавляющем большинстве распространенных центробежных скважинных моделей корпуса и основные узлы выполнены из нержавеющих материалов или высокопрочных полимеров, наиболее часто детали из некачественных материалов встречаются в бюджетных вибрационных моделях.
• Производитель и цена. Основные и взаимосвязанные параметры выбора, среди большого количества фирм, поставляющих на отечественный рынок свою продукцию, есть две категории с существенной разницей в ценах: это европейцы и российско-китайские производители.
  Лидером по качеству, применению инновационных технологий и стоимости среди электронасосов, представленных на отечественном рынке, является насосное оборудование датского концерна Grundfos, немного уступают ему в цене известные итальянские поставщики Pedrollo, DAB, Speroni. Неплохо зарекомендовали себя на рынке относительно недорогие российские и российско-китайские бренды: Aquario, Джилекс, Водолей, Belamos, Вихрь, Unipump.

Рис. 6 Электронасос вихревой Pedrollo – конструктивное устройство

Как выбрать глубинный насос для скважины

Кроме диаметра насоса, важно знать еще два показателя —  производительность и напор.
Производительность насоса для скважины не должна превышать дебит скважины (указан в паспорте), чтобы исключить работу насоса всухую и его выход из строя. Несмотря на ряд защитных систем, при систематическом осушении, рано или поздно, глубинный насос сломается. Оптимальная производительность насоса должна быть не больше 90-95% от дебита.

Погружной насос должен располагаться ниже динамического уровня на 3-5 метров и выше фильтра скважины (если скважина на песок).
Упрощенное определение напора насоса рассчитывается следующим образом: желаемое давление в кране + высота водяного столба от динамического уровня до крана + запасные 20 метров, в качестве компенсации потерь в трубопроводе и прочих мелких неучтенных трат.
Пример: давление в кране 3 атм. + высота столба 40 метров (4 атм.) + запасные 20 метров (2 атм.) = 9 атм. или 90 метров.

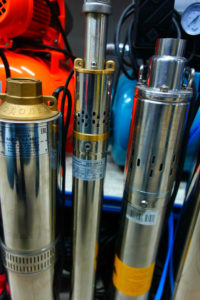

Бывают ситуации, когда ваша скважина пробурена под 3-х дюймовый насос, но в продаже нет моделей, которые могут обеспечить желаемую производительность при большом водяном столбе.
В таких случаях правильно выбирать насос ориентируясь на напор. Берется насос с нужным напором, но с пониженной производительностью (максимально большой, по возможности). Его производительности недостаточно, значит, нужно ставить насос второго подъема воды.
В доме, где-нибудь на техническом этаже, ставится емкость на нужный объем воды и скважинный насос качает в эту емкость, пока она не наполнится, затем отключается. Второй насос работает по давлению и включается тогда, когда начинается водопользование, он поддерживает заданное давление в системе.
Как только уровень воды в емкости начинает падать, включается скважинный насос и снова заполняет ее.

Срок службы центробежных насосов

Говоря о глубинных насосах конкретного производителя, очень распространено упомянуть их срок службы. Например, недорогие насосы служат 5-7 лет, а качественные изделия 10-15 и больше. Но в действительности все не так просто. Срок службы скважинного насоса, который работает в паре с автоматикой давления, зависит не только от самого насоса, но и от исправности самой автоматики, а она требует периодического обслуживания.
В идеале все выглядит так: когда вы открываете кран, с бака начинает идти вода, скважинный насос стоит без дела, давление постепенно снижается и только потом включается насос, который снова качает воду в бак. Вы уже закрыли кран, а насос продолжает качать, пока полностью не заполнит бак и затем выключается. Если в баке, например, воздух стравило или мембрана лопнула, то насос начинает включаться и выключаться при каждом пользовании водой, что ведет к запредельной нагрузке на него. Глубинные насосы имеют ограничения по максимальному количеству включений в минуту. Рано или поздно это приводит к поломке и не важно это Grundfos или какой-то другой насос.
Если у вас часто включается насос в скважине, тогда причина именно в этом.

Как правило, никто ничего не регулируют и пользуются водой, пока что-то не сломается. Затем, появляются отзывы о плохом качестве того или иного насоса.
Часть людей знают о необходимости регулировки, но не хотят платить деньги, все ведь и так работает.

Чтобы увеличить срок службы центробежного насоса вам нужно каждый год или хотя бы раз в 2 года обращаться к тем, кто выполнял обустройство скважины за регламентным обслуживанием.

Ручной насос для скважины

Наиболее простым и довольно дешевым насосом для скважины остается ручной. Данная конструкция крайне проста, но поднять воду с глубины более 9 метров самовсасывающим насосом не получится. Существуют модели поднимающие воду с глубины до 16 метров, толкающие воду наверх, но должного напора на выходе они не создают. Ручные насосы используются преимущественно на дачах, где постоянно никто не проживает.
Это самый дешевый и всех возможных вариантов обустройства скважины.

Общие конструктивные особенности

Все виды погружных насосов для оснащения скважин, как уже говорилось выше, имеют общие конструктивные особенности. Поскольку погружные (или глубинные) насосы в процессе использования размещаются в толще перекачиваемой ими жидкой среды, их оснащают герметичным корпусом, защищающим электродвигатель от контакта с жидкостью.

Корпус погружного насосного оборудования, который у различных моделей может варьироваться по размерам и весу, как правило, имеет вытянутую цилиндрическую форму и относительно небольшой диаметр. Такая форма корпуса глубинных (погружных) насосов оптимально подходит для того, чтобы размещать их в обсадных колоннах, в которых они и находятся в процессе своей эксплуатации.

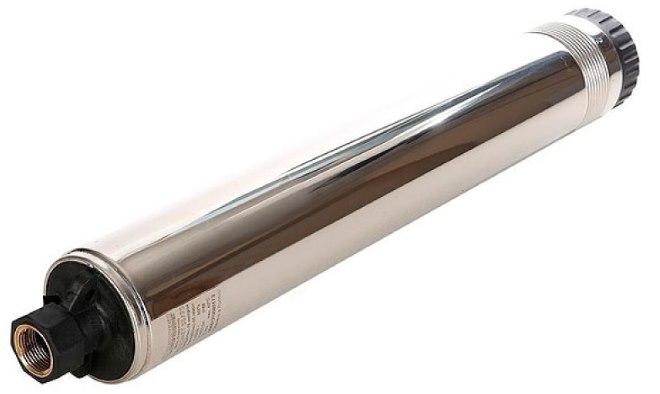

Вытянутый цилиндр – конструктивная особенность погружных скважинных насосов

К общим для всех типов погружных насосов также относятся следующие конструктивные особенности:

• наличие фильтра грубой очистки, устанавливаемого на всасывающем патрубке (основное назначение такого фильтра заключается в том, чтобы защитить внутреннюю часть устройства от попадания в нее твердых включений, содержащихся в составе перекачиваемой жидкости);
• оснащение обратным клапаном (многие современные модели погружных насосов для скважин имеют такой элемент, который не дает перекачиваемой жидкости двигаться в обратном направлении; если же он отсутствует в базовой комплектации насоса, то его приобретают дополнительно и устанавливают на оборудование, для чего предусмотрено специальное резьбовое соединение).

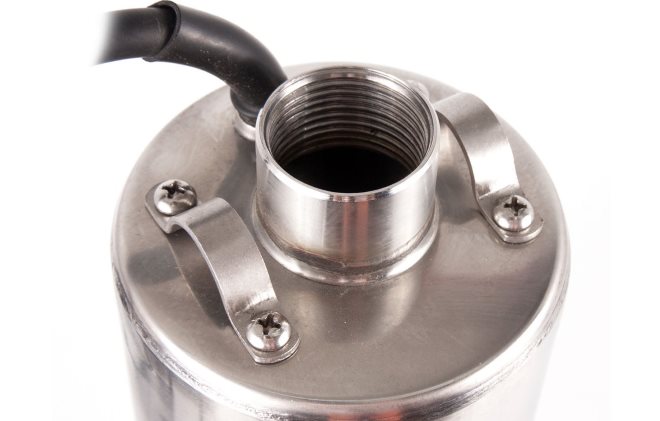

В верхней части погружных скважинных насосов находятся выходной патрубок, вывод кабеля питания и хомуты закрепления троса

Преимущества и недостатки

Погружные насосы для скважин, как следует из названия таких устройств, устанавливаются в толще перекачиваемой ими жидкой среды на небольшом расстоянии от дна подземного источника. Скважинный насос поверхностного типа, в отличие от погружного, располагают на поверхности земли, а забор жидкости из обслуживаемого им подземного источника осуществляется посредством гибкого шланга или специальной трубы. Выбирая насос для оснащения скважин или колодцев, следует учитывать преимущества и недостатки использования как погружных, так и поверхностных гидромашин.

Рассмотрим преимущества применения насосного оборудования погружного типа.

1. Глубинные насосы, находясь в процессе своей эксплуатации в жидкости, создают минимальное количество шума и вибраций.
2. За счет того, что погружные скважинные насосы постоянно находятся в толще жидкой среды, температура которой практически никогда не опускается ниже ноля градусов, такие устройства не подвержены промерзанию.
3. Движущиеся элементы внутренней конструкции погружных насосов охлаждаются перекачиваемой жидкой средой, поэтому риск перегрева таких устройств, который может стать причиной их быстрого выхода из строя, отсутствует.
4. Как промышленные модели, так и бытовые насосы погружного типа отличаются высокой производительностью. Такие устройства способны формировать поток, характеризующийся большим напором. Данное свойство погружных насосов позволяет использовать их для обслуживания скважин, жидкая среда в которых располагается на значительной глубине. В частности, отдельные модели рассматриваемой категории успешно используются для откачивания жидкой среды из скважин, глубина которых превышает 100 метров.

Корпуса погружных скважинных насосов рассчитаны на продолжительный срок эксплуатации

Как у любых других технических устройств, есть у погружных насосов и недостатки.

1. Такие гидромашины довольно трудно устанавливать в скважине. Степень сложности монтажа определяется целым рядом параметров, наиболее значимыми из которых являются глубина скважины, в которой планируется установка такого оборудования, а также конструктивные особенности самого насосного устройства.
2. Для того чтобы выполнить техническое обслуживание или ремонт погружного насоса, его следует извлечь из подземного источника, что также связано с определенными сложностями. В тех случаях, когда погружной насос для скважины располагается в ней на слишком значительной глубине, для его извлечения потребуется несколько человек, обладающих соответствующими навыками.
3. Приводной электродвигатель погружного насоса смонтирован в корпусе самого устройства, располагаемого в скважине на определенной глубине, поэтому для функционирования гидромашины потребуется прокладка надежно защищенной кабельной линии, длина которой будет зависеть от глубины обслуживаемого подземного источника.

Как правильно выбирать погружные насосы

Как и насос циркуляционный, устройство погружного типа, чтобы обеспечить эффективность его использования, важно правильно подобрать. При этом следует обращать внимание на целый ряд параметров, к которым, в частности, относятся:

• производительность, то есть способность устройства перекачивать определенный объем жидкой среды в единицу времени (выбирая насос по данному параметру, учитывайте, что он должен быть в состоянии обеспечить суммарную потребность в воде, используемой как для бытовых нужд, так и для полива растений на приусадебном участке);
• напор потока жидкой среды, который способен создавать выбираемый насос (данная характеристика измеряется в метрах водяного столба);
• способность гидромашины работать с жидкими средами, в составе которых содержится определенное количество твердых нерастворимых включений;
• размеры насосного оборудования (в частности, его диаметр, который должен соответствовать поперечному размеру конкретной скважины);
• наличие в оснащении погружного насоса для скважины дополнительных устройств, повышающих эффективность работы такого оборудования и продолжительность его безаварийной эксплуатации;
• стоимость оборудования и торговая марка, под которой оно произведено.

Рекомендации по монтажу

После того как бурение скважины выполнено, в нее можно устанавливать глубинный насос.

Схема установки погружного насоса в скважину

Алгоритм действий при этом выглядит так.

1. На насос устанавливают обратный клапан, если такое устройство отсутствует в заводской комплектации модели.
2. Если в конструкции погружного насоса нет фильтра грубой очистки, то его также следует приобрести отдельно и установить на оборудование.
3. К насосу подсоединяют напорный шланг, который при помощи хомутов скрепляют с кабелем электропитания.
4. В зависимости от веса используемого насоса для его фиксации в скважине на определенной глубине выбирается металлический трос или капроновый шнур, нижний конец которого привязывается к корпусу оборудования, для чего в корпусе предусмотрена специальная проушина.
5. При помощи привязанного к корпусу насоса страховочного шнура или троса оборудование опускают в шахту скважины на определенную глубину. При этом следует учитывать, что располагаться в подземном источнике насос должен как минимум на 1 метр выше дна.
6. Верхний конец шнура или троса, на котором насос подвешен в скважине или колодце, фиксируют на балке, смонтированной на поверхности земли.
7. Кабель электропитания насоса подключают к шкафу управления устройством и выполняют тестовый запуск оборудования.
