Принцип работы

Без медного теплообменника не обходится ни одна отопительная система котлов. Принцип работы прост. Вода начинает циркулировать по змеевикам в трубах, нагревается, течет в трубопровод системы, в радиаторы, из которых возвращается назад, в уже остывшем виде.

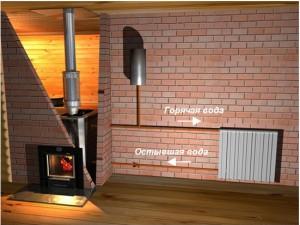

В частных домах теплообменник устанавливают в целях превращения печки в водонагревательный котел. При самодельном устройстве важно учитывать размер и форму, чтобы обменник сочетался с габаритами камеры печки.

К обменнику подключаются радиаторы, трубопровод, трубы нагреваются равномерно, тепло распределяется по всему дому.

Плюсы и минусы

К явным преимуществам теплообменника можно отнести:

  • простоту его изготовления и установки;
  • отопление можно сделать комбинированным, кроме обогрева установить водяную систему отопления;
  • топливо для устройства может быть разнообразным: твердым, газо – жидкообразным;
  • приборы красивы внешне, можно придать интерьеру национальный стиль.

Недостатков у теплообменника два:

  • отсутствует автоматический контроль за нагревом носителя;
  • КПД не слишком высок.

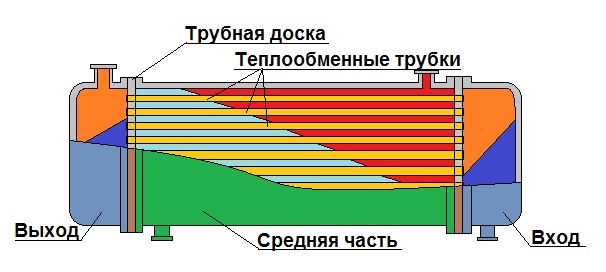

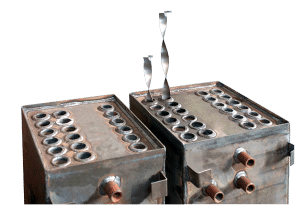

Теплообменник с использованием трубной доски

Виды теплообменников

Теплообменники в зависимости от своего назначения бывают охладительными и нагревательными:

  1. Охладительное устройство контактирует с жидкостью или холодным газом, остужая при этом горячий теплоноситель.
  2. Нагревательное устройство с разогретым газом, или жидкостью отдает тепло циркулирующим потокам холодной жидкости, газа, происходит обмен.

Конструктивно теплообменники бывают:

  • поверхностными, при контактах сред через промежуточную поверхность;
  • регенеративными, при подаче к насадке то холодной, то горячей воды за счет нагревания и охлаждения регулируется и поддерживается температурный режим;
  • смесительными, подача сред из одной в другую путем их смешивания.

Поверхностные теплообменники могут иметь разную форму, бывают:

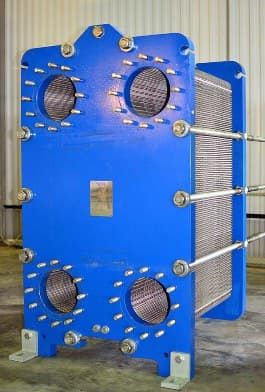

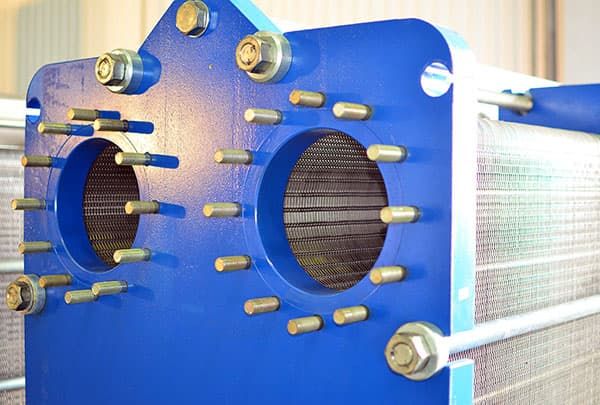

  • пластинчатыми, состоящими из множества пластин с проходящей жидкостью через их лабиринты;
  • в виде змеевиков, тонких трубок, закрученных в спираль;
  • труба в трубе, состоящих из двух трубок разных по диаметру и размещенных одна в другой.

Материалы для теплообменников

Чаще всего теплообменник изготавливается, как трубная конструкция. Это и понятно, ведь труба уже в своем готовом виде имеет полость, по которой может двигаться вода или другая жидкость. А соответственно трубы, изготовленные из разных материалов, могут быть использованы в процессе изготовления теплообменника.

  1. Пластиковые трубы, сюда же входит и металлопластик. Если их сравнивать со стальными трубами, то можно отметить, что их теплопроводность раз в двести ниже, по сравнению со сталью.
  2. А вот медная труба имеет более высокую теплопроводность, чем стальная. И разница эта составляет в 7,5 раз.

Теперь представьте, сколько метров каждой трубы необходимо, чтобы они одинаково обеспечивали теплом проходящий по трубам теплоноситель. Навскидку получается так:

  • Металлопластиковой трубы нужно будет 4000 м.
  • Стальной – 25 м.
  • И медной всего лишь 3,5 м.

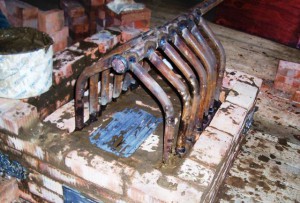

Теплообменник для печи своими руками

Вот теперь становится понятным, какой материал лучше, а который вообще не стоит использовать. Сразу же оговоримся, что эти сравниваемые показатели берутся для труб одного диаметра. Единственный момент, который смущает в этом соотношении, это стоимость труб. К примеру, 3,5 м медной трубы практически стоит столько же, сколько 25 м стальной. К тому же сталь прочнее и лучше выдерживает тепловые нагрузки. Зато медь пластичнее, что позволяет избегать сложных монтажных и сборочных процессов и придавать теплообменнику различную форму, к тому же без большого труда. То есть, эти небольшие отклонения все же приходится учитывать, выбирая материал для изготовления теплообменника своими руками.

Медные теплообменники

Печь с медным теплообменником, конечно, работает в несколько раз эффективнее. Показатель пластичности материала дает возможность минимизировать его размеры, к примеру, скручивая в спирали. Кстати, сам размер теплообменника никоим образом не влияет на работоспособность прибора, ведь в данной конструкции наиважнейшим показателем является площадь отбора тепла. А, значит, чем больше витков спирали будет в приборе, тем больше площадь соприкосновения.

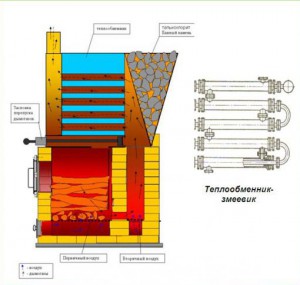

Теплообменник для печи своими руками

Изготовлен из меди

В настоящее время самодельный медный теплообменник может работать по-разному. Есть два пути нагреть теплоноситель:

  • Пропустить его по внутренним полостям, передавая тепловую энергию от внешнего источника. Так в основном работают все традиционные отопительные котлы и печи.
  • Пропустить теплоноситель по межтрубному пространству, а по внутренним полостям теплообменника пропустить энергоноситель, к примеру, насыщенный пар.

То есть, технология нагрева теплоносителя будет зависеть от того, какой источник тепла вами будет использован. Кстати, такие системы могут работать не только на нагрев, но и на охлаждение.

Стальной вариант

Стальные теплообменники для печи изготовить своими руками непросто. Для этого домашний мастер должен владеть навыками работы со сварочным аппаратом и другими слесарными инструментами (особенно болгаркой). Такое устройство требует основательного подхода. К примеру:

Теплообменник для печи своими руками

  • Для изготовления своими руками теплообменника требуется труба из жаропрочной стали с толщиною стенки не меньше 5 мм.
  • Проварить такую толщину и не оставить раковин или других дефектов может квалифицированный сварщик.
  • Необходимо подобрать конструкцию узла, чтобы она точно подходила к конструкции камеры сгорания котла. И не только по размерным показателям, но и по форме, и по точному и равномерному расположению деталей и частей. Здесь необходимы уже инженерные знания.
  • Необходимо разбираться в вопросах теплотехники. Небольшая ошибка может привести к тому, что теплообменник вроде бы находится в зоне отбора тепловой энергии, а ее оказывается недостаточно для обеспечения отопительной системы дома.

Особенности конструкции

Чтобы вы смогли представить, как работает теплообменник, хотим предложить вам одну очень простую конструкцию, которая с недавних пор завоевала огромную популярность у дачников. По сути, это обычная солнечная батарея, потому что источником тепла будут являться солнечные лучи, которых в летнее время в избытке.

Теплообменник для печи своими руками

Для этого вам потребуется деревянная площадка, которую лучше всего покрасить в черный цвет. Теперь на ней соберите змеевик из резиновых шлангов, стальных или медных труб, пластиковых труб. Это на ваше усмотрение, не забывайте о показателях теплопроводности. Соедините трубы в змеевик. Чем чаще витки, тем лучше. Один конец змеевика подсоединяется к водопроводу, второй к месту отбора горячей воды. К примеру, к смесителю летнего душа.

Ставите площадку под наклоном так, чтобы солнце всегда было направлено на нее. Вот вам готовый, дешевый теплообменник, изготовленный своими руками, который использует бесплатную солнечную энергию.

На этом примере видно, что собой представляет теплообменник для печи, как он работает. Самое главное, что сделать его своими руками несложно. Важно знать его конструкцию, размеры и выбрать материал для изготовления.

Сложные конструкции

Выше уже говорилось о том, что существует достаточно большое количество теплообменников, отличающихся друг от друга чисто конструктивными особенностями. Рассмотрим еще два вида, которые сильно отличаются от змеевика.

Есть теплообменник, который называется водяная рубашка. В этом случае процесс теплового обмена происходит от одной емкости к другой. И неважно эти емкости частично закрытые или открытые полностью. Устройство такой печи с теплообменником состоит в том, что одна емкость вставлена в другую. Кстати, данный вид встречается чаще всего в твердотопливных котлах небольшой производительности.

Теплообменник для печи своими руками

Неплохое устройство, где-то даже экономичное. Но есть у него один недостаток – такое теплообменное устройство не может работать при большом давлении теплоносителя. То есть, такие котлы могут быть использованы только в системах с естественной циркуляцией теплоносителя. Своими руками изготовить теплообменник данного типа сложно, конечно, если вы – сварщик высокого разряда, то проблем не должно быть.

И самая сложная конструкция, но и самая эффективная – это теплообменник под названием трубная доска. По сути, это три разных объема:

  • Два представляют собой емкости.
  • Третий – это трубная система, соединяющая эти резервуары.

Почему сложная? Представьте себе две вертикально стоящие емкости с прямоугольным или цилиндрическим сечением, а их соединяет огромное количество труб.

  • Во-первых, обе емкости должны быть герметично сварены. Для их изготовления обычно используются металлические листы толщиною не меньше 5 мм.
  • Во-вторых, соединяются они стальными трубами, под каждую из которых в емкостях вырезается отверстие соответствующего диаметра.
  • В-третьих, все трубы с двух сторон привариваются к резервуарам. Наверное, не надо даже напоминать, что сварочные швы должны быть на самом высоком уровне.

Так вот вся эта конструкция работает на отбор тепловой энергии от внешнего источника. Но основная часть отбирается все же в трубной части узла. Кстати, эта конструкция может быть собрана как из стальных труб, так и из медных. Второй вариант сложнее, потому что придется проводить развальцовку каждого края трубы, а процесс этот непростой и под силу не каждому домашнему мастеру. Тем более, что разговор идет о герметичной конструкции.

Теплообменник своими руками

Змеевик или теплообменник. Для многих людей это совсем непонятные слова, которые ну никак не связаны с окружающими предметами. Батарея и радиатор все знают,кот а вот эти – нет. А ведь это по сути одно и то же.

Что такое теплообменник?

Давайте для начала выясним, что представляет из себя теплообменник, а также как он работает, ведь без этого мы не сможем сделать его самостоятельно или применить у себя дома.

Простыми словами он происходит от слова «тепло», то есть это устройство, которое передает тепло между различными средами. Таким образом и происходит нагрев воздуха в помещении.

Примером самого элементарного теплообменника будет охлаждение пива в контейнере с холодной водой. Вода начнет нагреваться, а пиво остужаться.

Из этого следует сделать вывод по продуктивности:

  • чем выше разница в температурах между средами, тем больше тепла он передаст;
  • чем больше площадь соприкосновения различных сред с теплообменником, тем выше его передача тепла;
  • и, конечно же, от самого материала, чем он более теплопроводен, тем больше теплоты сможет передать.

Теперь переходим к самому главному, к самостоятельному изготовлению теплообменника. Также теплообменники применяются для газового котла.

Простейшим теплообменником так же будет являться обычная водопроводная труба, так как, если по ней течет горячая вода, то часть тепла уходит в окружающую среду этой трубу. Из этого следует, что если мы возьмем несколько метров трубы, свернем ее в форму кольца и установим в бочку, а концы трубы выведем наружу, то у нас получится простейший теплообменник, который в зависимости от ситуации, будет либо греть воду в бочке, либо охлаждать.

Как и из чего сделать теплообменники своими руками.


Теплообменник, змеевик – непонятные для многих слова, которые никак не связаны с представлением об этих предметах. Радиатор, батарея, полотенцесушитель – более понятны, потому что эти предметы мы видим и пользуемся ими каждый день. Между тем, это ведь тоже теплообменники, один из многочисленных их видов.

Что такое – теплообменник.

Понятно, что, не выяснив, что же такое теплообменник и принципов его работы, мы вряд ли сможем его сделать или применить в качестве теплообменника что-либо другое.

Если говорить простыми словами, теплообменник – это устройство для обмена энергией между различными средами, не имеющее собственного источника энергии. Т.е. печка – это не теплообменник, а тепловой щит или лежанка, через которые проходят дымовые газы от печки, и которые греют воздух в помещении, — это теплообменники.

Элементарный теплообменник мы сооружаем, когда хотим охладить бутылки с пивом в раковине мойки, используя холодную воду из водопровода. При этом наше пиво охлаждается, а вода наоборот – нагревается.

Из определения теплообменника можно сделать выводы по оценке и увеличению его эффективности. Получается, что эффективность теплообменника зависит:

— от разницы температур между средами: чем больше разница, тем больше передается энергии.

— от площади соприкосновения различных сред с теплообменником, чем больше – тем лучше.

— и от теплопроводности материала самого теплообменника: чем лучше материал проводит тепловую энергию, тем эффективней теплообменник.

По сути, любая труба, в которой течет вода (или другая жидкость) с температурой отличной от температуры окружающей среды (воздуха или тоже жидкости) – является теплообменником.

Как сделать теплообменник.


Получается, что если мы возьмем какое-то количество метров трубы, свернем её в кольца и запихнем в бочку, выведя наружу вход и выход этой трубы, мы получим теплообменник, который будет, либо греть воду в бочке, либо охлаждать, в зависимости от того, что нам нужно (обычно – греть).

Теперь, неплохо бы выяснить, какое именно количество метров трубы равно по мощности, например, 1,5 кВт ТЭНу. И вот тут на первое место выступает теплопроводность материала, из которого сделана труба. При прочих равных, а именно: диаметр трубы – 20 мм, разность температур

40 о C, получается, что металлопластиковой трубы нам понадобиться больше 4300 метров (коэффициент теплопроводности равен – 0,3), стальной – 25 метров (50), а медной – 3,5 метра (380). Вот такая вот арифметика. Вполне естественно, что лучший выбор материала для теплообменника – это медная отожженная труба, которая легко гнется, и к ней без особого труда можно присоединить резьбовой фитинг с помощью обжимного соединения (можно и припаять, но это на любителя). В этом случае у нас получится теплообменник змеевикового типа.


Своими руками, кроме змеевиков, можно сделать теплообменник типа «водяная рубашка». Это когда теплообмен происходит между двумя герметичными емкостями, вложенными одна в другую. Такой теплообмен часто используется в небольших твердотопливных котлах систем отопления. Недостатком таких теплообменников является небольшое эксплуатационное давление, на которое они обычно рассчитаны. Изготовить их сможет, пожалуй, только опытный сварщик. На «коленке» из подручных материалов сделать такой теплообменник очень проблематично.


И уж совсем сложно сделать один из самых эффективных теплообменников типа «трубная доска» из-за большого количества вальцовочных соединений. Этот теплообменник представляет собой три герметичных емкости, две из которых, по краям, соединены между собой трубами развальцованными в торцах этих емкостей. Теплообмен происходит в средней части при движении жидкости от одного края к другому.

Что еще можно использовать в качестве теплообменника.

Если негде достать медную трубу, а во дворе присутствует небольшая свалка металлолома, то можно попробовать найти какую-нибудь альтернативу. Например, полотенцесушители – прекрасно подойдут на роль змеевика в самодельном теплообменнике. Подойдут старые радиаторы системы отопления, лишь бы не текли. Автомобильные радиаторы и радиаторы автомобильных печек – это тоже готовые теплообменники, которые можно использовать как греющий элемент, придумав переходники для них, и ,если нужно, объединив их для увеличения общей площади теплообмена.

Прекрасные теплообменники получатся из старых газовых водогрейных колонок, тем более, что при этом практически ничего переделывать не нужно.

Принцип действия любого теплообменника везде, где бы он не находился, одинаков, поэтому, в зависимости от конкретных условий, он может греть или охлаждать любую среду: жидкость, газ или твердое вещество. Все зависит от задачи, которую наш теплообменник должен будет решать, и от вашей инженерной фантазии.

Как сделать бустер для промывки теплообменника

Бустер состоит из резервуара, насоса для циркуляции воды и электронагревательного элемента. Не нужно разбирать котел отопления для промывки, достаточно отсоединить патрубки, к одному из них подсоединить шланг с нагнетанием через него химического раствора внутрь агрегата. Через другой патрубок раствор будет выливаться, но к нему тоже нужно подсоединить шланг.

Из химических реагентов в основном используется соляная, серная кислота, может заливаться фосфорная, азотная.

Промыть теплообменник не сложно, но соблюдать технику безопасности необходимо, то есть отключить сначала прибор от источника питания, будь то газ, вода, электроэнергия. Демонтаж нужно производить осторожно, поврежденный уплотнитель может привести к протечке конструкции, оборудование быстро выйдет из строя.

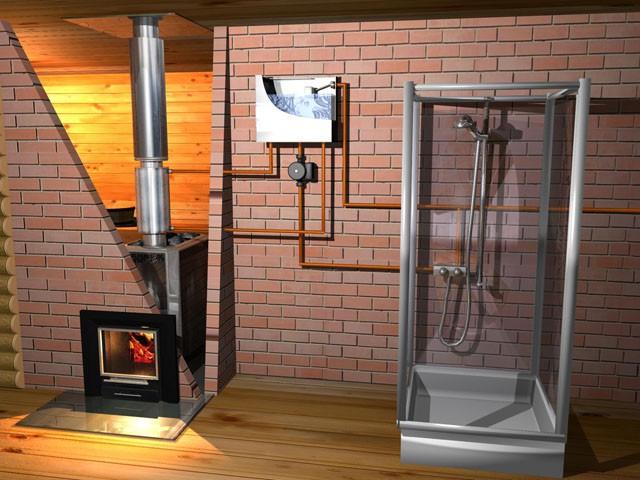

Изготовление по методу «труба в трубе», особенности подключения, схема

Устройство работает по такому несложному принципу горячая жидкость проходит по трубе малого диаметра, через стенки труб передаётся тепло воде, которая расположена в полостях трубы большего размера. Таким способом передаётся тепловая энергия и не перемешиваются жидкости, имеющие неоднородный характер, например, масло и вода. Такой тип агрегатов прост в изготовлении и в эксплуатации.

Фото 3

Фото 1. Схема теплообменника типа «труба в трубе». Указано направление движение теплоносителя.

Инструменты и материалы

  • две двухметровые трубы из меди, с различным диаметром — 102 мм и 57 мм;
  • два тройника с углами 90 градусов, диаметр должен быть равен трубе большей;
  • два коротких отрезка трубы, подходящие к размеру тройника;
  • электрическая или газовая сварка, подойдёт и мощный паяльник с припоем для меди;
  • болгарка, отрезной диск;
  • рулетка.

Процесс изготовления

  1. На профиль трубы большего диаметра с двух сторон приваривается тройник, который следует расположить боковой стороной таким образом, чтобы туда вставить трубу меньшего размера.

Справка. При подключении такой конструкции, теплообменник рекомендуется расположить в горизонтальном положении, жидкости должны циркулировать разнонаправленно, это повысит КПД.

  1. После того как изделие меньшего диаметра вошло в тройник его проваривают с торцов.
  2. К свободным краям тройников привариваются патрубки, которые предназначены для подачи и вывода отопительной жидкости.

Воздушный пластинчатый

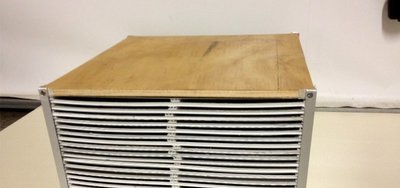

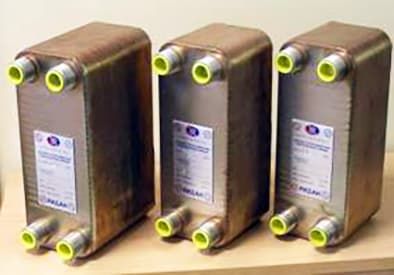

Фото 4

Приспособление устанавливается в газовую отопительную систему. Принцип действия заключается в передаче теплоэнергии от газообразного теплоносителя к рифлёной конструкции пластин, которая будет нагревать жидкость в трубопроводе.

А также этот тип устройств подойдёт для передачи тепла от одной жидкости, к другой.

Инструменты и материалы

  • оборудование для сварки;
  • болгарка;
  • два листа из нержавеющей стали (рифлёной), толщина 4 мм;
  • 1 лист плоский из нержавейки, толщина 4 мм
  • электроды.

Порядок работ

  1. Лист рифлёной стали разрезать на равные квадраты со сторонами 30 см. Для конструкции понадобится 31 квадрат.
  2. Из плоского листа нержавеющей стали нарезать ленты. Ширина 1 см, длина 30 см. Общая длина частей должна составить 18 метров — получится 60 шт.

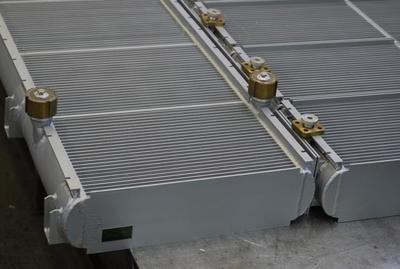

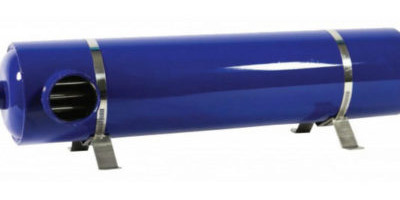

Фото 5

  1. Квадраты из рифлёного материала сварить между собой при помощи полоски 1 см. Соединение проходит через две противоположные стороны квадратов, секции располагаются перпендикулярно друг к другу.
  2. В одном корпусе, имеющем форму куба, должно получиться 15 секций, которые обращены в одну сторону и 15 в другую.

    Благодаря рифлёной поверхности происходит эффективная передача тепла от одного носителя к другому без взаимных перемещений различных либо однородных теплоносителей.

  3. В случаях, когда тепло будет передаваться при помощи жидкого теплоносителя, рекомендуется приварить коллектор. Распределитель лучше изготовить из нержавеющей стали. Для этого понадобится при помощи болгарки отрезать со стального листа прямоугольники 30х30 см (2 шт.) и 30х3 см 8 штук. Из такого комплекта частей конструируется два коллектора имеющие вид квадратной крышки от коробка.
  4. В коллекторе сделать отверстие для патрубка, который послужит соединением с трубопроводом отопления.
  5. Отверстие на коллекторе делается ближе к одному из углов. При монтаже его на теплообменник расположение входного патрубка должно быть внизу агрегата, выводящая трубка всегда расположена вверху.

Разновидности по конструкции

По месту расположения теплообменники бывают внутренними и внешними.

Внешние

Фото 5

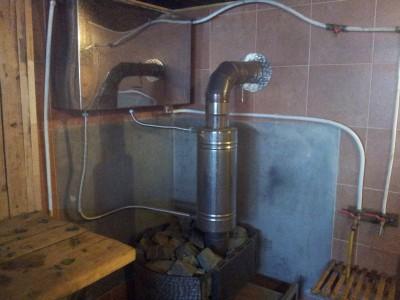

Размещается возле дымохода. Это емкость, которая «окружает» дымоход. Нагрев теплоносителя происходит за счет тепла, которое выделяют продукты при сгорании.

Внутрь емкости помещают часть трубы, которая отводит продукты горения. За такими теплообменниками проще ухаживать. Они легко демонтируются для очищения от накипи и устранения дефектов.

Внутренние

Это емкость, расположенная внутри печи, непосредственно над топкой. Устройство легко установить, но если появится необходимость очистить прибор от накипи или устранить дефекты, возникнут проблемы.

Каких видов могут быть самодельные печные теплообменники

Кроме, рассмотренных выше, конструкционных различий печных котлов, зависящих от выбранного материала для их изготовления, их конструкции могут отличаться и в зависимости от вида печи, для которой они собственно и предназначены. Такие печи могут быть отопительными или отопительно-варочными.

Конструкция теплообменника для отопительно-варочной печи отличается тем, что в верхней его части есть открытое пространство для доступа пламени к варочной плите. В регистрах же для отопительных печей верхняя часть, как правило, закрыта сплошным листом или рядами труб.

Форма и размеры печных котлов подбираются в соответствии с размерами и формой того места, где их предполагается установить (чаще всего это топливник печи), а также в зависимости от его необходимой тепловой мощности.

Конструкции котлов для отопительных печей с водяным контуром

Здесь мы рассмотрим три наиболее распространенные конструкции, выполненные отдельно из листового металла и труб, а также их комбинирования.

Вариант 1.

Теплообменник представляет собой сплошную П-образную конструкцию, сваренную из листового металла, предназначенную для расположения в топливнике отопительной печи. Теплообменной поверхностью являются его внутренние стенки.

Регистр из листового металла для отопительной печи с водяным контуром

П-образный печной котел из листового металла

Теплообменник из листового металла для отопительной печи

Вариант 2.

Печной котел из труб. Холодная вода из системы подается через «обратку» в нижнюю U-образную трубу основания теплообменника (диаметром 40-50 мм и с толщиной стенки 3-4 мм), постепенно нагреваясь, она по Г-образным вертикальным трубам (такого же сечения, как и U-образное основание или меньше) поднимается вверх и попадает в верхнюю трубу-коллектор, а из нее, уже нагретой, в систему отопления дома. Такой регистр является более эффективным, чем изготовленный из листовой стали, но и более сложным в изготовлении, так как придется делать множество стыков труб между собой и сваривать их.

Печной регистр из труб

Печной регистр для отопительной печи из труб

Вариант 3.

Боковые поверхности этого регистра изготавливаются из листового металла толщиной 3-5 мм и представляют собой сплошные панели толщиной 40-45 мм, а верхней части они соединены между собой рядом горизонтальных труб диаметром 40-50 мм.

Использование труб вместо сплошной поверхности (как в варианте 1) позволяет увеличить площадь соприкосновения с нагревающей средой, а использование листового металла для боковых панелей, упрощает процесс изготовления, что немаловажно если вы решите его сделать своими руками.

Регистр для отопительной печи из листового металла и труб

Печной котел из листового металла и труб для отопительной печи

Печные котлы (регистры) для отопительно-варочных печей

Теплообменники для отопительно-варочных печей могут также быть изготовлены, как из листового железа, так и труб (круглых или профильных), а также при их комбинировании. Рассмотрим несколько вариантов.

Вариант 1.

Теплообменник для отопительно-варочной печи или кухонной плиты в виде двух сплошных боковых панелей из листового металла («книжка»), соединенных между собой.

Теплообменник для отопительно-варочной печи

Вариант 2.

Печной котел из труб круглого и прямоугольного сечения: круглые (диаметром 40-50х4 мм) расположены горизонтально и соединены в конструкцию с помощью прямоугольных 50-60х40х4 мм. Такая комбинация разных видов труб облегчает изготовление котла. Размеры а, б, в и г рассчитываются, в зависимости от размеров топливника и необходимой мощности регистра.

Регистр для отопительно-варочной печи из круглых и профильных труб

Теплообменник для отопительно-варочной печи из круглых и профильных труб

Вариант 3.

Теплообменный регистр только из круглых труб. Представляет собой два горизонтальных контура, соединенных вертикальными трубами. Холодная вода из системы подается в нижний контур, а нагретая с верхнего контура подается обратно в систему отопления.

Теплообменный регистр из труб для отопительно-варочной печи

Регистр для отопительно-варочной печи из труб

Расчет мощности

Очень сложно сделать идеальную систему отопления, не зная мощности теплообменника. При расчете данного показателя следуют учесть следующие параметры:

  • диаметр труб;
  • длину нагревательного прибора;
  • теплопроводность используемого металла;
  • максимальную температуру горения топлива;
  • скорость циркуляции жидкости.

Если установить данные исходные величины проблематично, можно воспользоваться усредненным расчетом, исходя из того, что для получения мощности в 1 кВт, понадобится метр трубы с радиусом не менее 2,5 сантиметров.

Конструкция и монтаж

Нагревательный элемент может быть выполнен в виде регистра – решетки из гладко сваренных труб. Это наиболее распространенная конструкция. Однако ее можно упростить, сделав в виде бака, в форме цилиндра или прямоугольника. Основное условие – достаточная площадь для осуществления процесса обмена жидкости.

При изготовлении нагревательного элемента требуется соблюдение следующих правил:

  1. Во избежание закипания воды внутренний объем труб должен быть не менее 50 мм.
  2. Металл не должен прогорать, поэтому его рекомендуемая толщина составляет минимум 3 мм.
  3. При нагреве металл имеет способность расширяться, этот момент следует учесть, предусмотрев расстояние между стенами топки и нагревательным элементом.

Процесс установки нагревательного элемента состоит из нескольких простых действий:

  • на дно топочной емкости печи уложить теплообменник;
  • в печи предусмотреть отверстия для труб.

Далее следует соединить нагревательный элемент с отопительной системой и запустить воду.

Преимущества теплообменника

Нагревательный элемент в системе отопления, установленный в печи, имеет свои преимущества. Среди основных плюсов можно выделить следующие:

  1. Простота изготовления и монтажа.
  2. В доме появляется комбинированное отопление, что дает возможность отапливать большие площади, а не только локально одно помещение.
  3. Возможность использовать разные виды топлива. Например, котлы ориентированы только на конкретный вид, а печь можно топить любыми твердыми энергоносителями.
  4. Печь придает интерьеру особый шарм и уют, а благодаря новой функции она будет приносить еще больше пользы.

Несмотря на очевидные преимущества, следует отметить, что в сравнении с котлами, сделанными в заводских условиях, КПД будет ниже, кроме того, отсутствует автоматический контроль температуры нагрева теплоносителя. Вместе с тем, стоимость заводских котлов не каждому по карману, а изготовление отопительной системы своими руками с использованием самодельного элемента нагревания под силу каждому.

Советы и рекомендации

  1. Теплообменник важно правильно спроектировать, рассчитать экономическую эффективность, процент гидравлики, обозначить потери тепла, рассчитать конструкцию по геометрическим параметрам агрегата и его узлов, рассчитать тепловую изоляцию устройства.
  2. Выбирайте конструкцию для изготовления своими руками по-проще, сделать заводской агрегат практически невозможно.
  3. Присоединить теплообменник к системе можно при помощи штуцеров, один поставить внизу для входа холодной воды, второй сверху для входа горячей.
  4. При установке обменника ставьте трубы под уклоном согласно схеме.
  5. При установке агрегата к печи и использования для топки угля в качестве материала для обменника лучше подобрать чугун, он долговечный, непрогораемый.
  6. Для изготовления обменника своими руками возьмите любую модель для примера и следуйте ее параметрам.
  7. При использовании печи в целях обогрева и водоснабжения обменник должен забирать на себя не более десятой части вырабатываемого тепла.
  8. Пеллеты – хорошее горючее и дешевое по цене, не выделяется сажа, для чистоты очень важно.
  9. Проверьте швы у обменника, нельзя допустить их течи, под давлением или высокими температурами в негодность может прийти вся конструкция.
  10. Правильно производите расчеты, иначе труды дорого вам обойдутся.
  11. Теплообменник по типу труба в трубе легко чистится, долго служит, просто изготовляется, может работать под давлением. Считается самым приемлемым вариантом при собственноручном изготовлении.

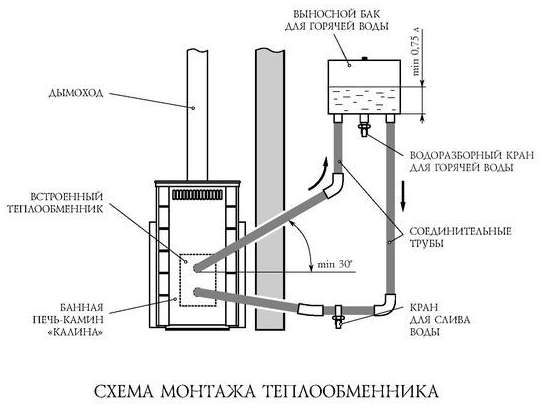

Теплообменник

Как видите изготовить теплообменник самостоятельно не трудно. Для простой конструкции достаточно бака, двух медных трубок разных по диаметру, змеевика и вентилятора. За счет устройства можно не только обогреть помещение, но и охладить его.

Вещь, подобно обменнику в той, или иной форме имеется практически в каждом доме. Подойдите к работе конструктивно и обстоятельно, изготовьте чертежи, определитесь с выбором материала, следуйте вышеописанной инструкции по изготовлению, сборке и подключению устройства.

При желании и последовательных действиях соберете конструкцию не хуже магазинной, в доме будет тепло и уютно, а устройство – работать безотказно в течение длительного времени.

Технические характеристики

Пластины и прокладки могут изготавливаться из различных материалов, их выбор зависит от назначения агрегата, ведь сфера применения подобных теплообменников весьма широка. Мы же рассматриваем системы отопления и ГВС, где они выступают в качестве теплосилового оборудования. Для этой сферы пластины делаются из нержавеющей стали, а прокладки – из резины NBR или EPDM. В первом случае теплообменник из нержавеющей стали может работать с водой, нагретой до максимальной температуры 110 ºС, во втором – до 170 ºС.

теплосиловое оборудование

Для справки. Данные теплообменники используются и для разных технологических процессов, когда сквозь них протекают кислоты, щелочи, масла и другие среды. Тогда пластины производятся из титана, никеля и различных сплавов, а прокладки – из фторкаучука, асбеста и других материалов.

фрагмет пластины теплообменника

Расчет и подбор теплообменника осуществляется с помощью специализированного программного обеспечения по таким параметрам:

  • требуемая температура нагрева жидкости;
  • исходная температура теплоносителя;
  • необходимый расход нагреваемой среды;
  • расход теплоносителя.

Примечание. В качестве греющей среды, протекающей сквозь пластинчатый теплообменник для ГВС, может выступать вода температурой 95 или 115 ºС, либо пар, нагретый до 180 ºС. Это зависит от типа котельного оборудования. Количество и размер пластин подбирается таким образом, чтобы на выходе получить воду с максимальной температурой не более 70 ºС.

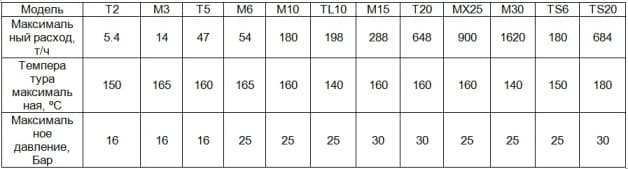

Надо сказать, что преимущества пластинчатых теплообменников заключаются не только в скромных размерах и способности обеспечить большой расход. Дело в том, что диапазон подбираемых площадей обмена и расходов у рассматриваемых агрегатов чрезвычайно широк. Самые малые из них имеют площадь поверхности менее 1 м2 и рассчитаны на протекание 0.2 м3 жидкости за 1 час, а наибольшие – 2000 м2 при расходе свыше 3600 м3/ч. Ниже в таблице представлены технические характеристики, которые показывает эксплуатация пластинчатых теплообменников известного бренда ALFA LAVAL:

технические параметры эксплуатации теплообменника

По исполнению теплообменные агрегаты бывают следующих видов:

  • разборные: наиболее распространенный вариант, позволяющий быстро и качественно осуществлять ремонт и обслуживание скоростного теплообменника;
  • паяные или сварные: такие аппараты не имеют резиновых прокладок, там пластины жестко соединены между собой и помещены в цельный корпус.

паянный теплообменный агрегат

Примечание. Именно паяные теплообменники многие мастера-умельцы используют для частного дома, приспосабливая их под нагрев или охлаждение воды.

Монтаж трубопроводов

Мы уже упоминали, что для трубопроводов лучше использовать трубы диаметром 3/4″, такой диаметр наиболее часто используется во всех отопительных системах и подходит по всем показателям для теплообменника бани.

Труба диаметром 3/4

Труба диаметром 3/4″

Трубы могут быть металлическими или пластиковыми. Можно пользоваться и гибкими гофрированными шлангами, но нужно иметь в виду, что у них значительно меньше диаметр условного прохода, а это негативно сказывается на скорости водяного потока.

Гибкая гофрированная труба для отопления и водоснабжения
Гибкая гофрированная труба для отопления и водоснабжения Гофрированная труба для отопления
Гофрированная труба для отопления
Гофрированные трубы
Гофрированные трубы Раскрой при помощи специального инструмента.
Раскрой при помощи специального инструмента.

Дадим несколько советов по монтажу трубопроводов.

  1. Старайтесь максимально сокращать длину трубопроводов, не делайте много поворотов и изгибов трубы. Ваша задача – создать наиболее благоприятные условия для циркуляции воды.

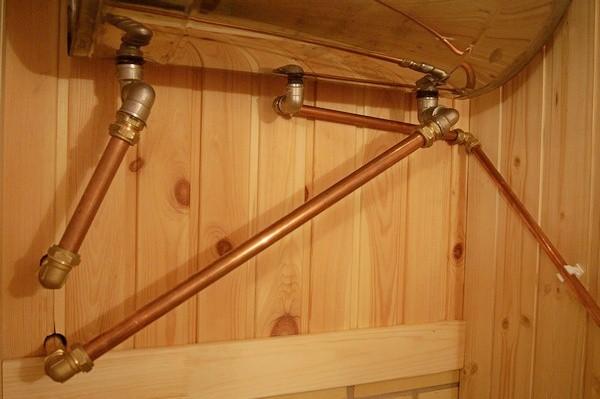

    Металлические трубы подключения выносного бака

    Металлические трубы подключения выносного бака

  2. При использовании пластиковых труб не допускайте их перегрева в местах соединения с теплообменниками. Наличие внутри воды не допустит их полного прорыва из-за потери прочности, вызванного нагревом, но деформации возможны.

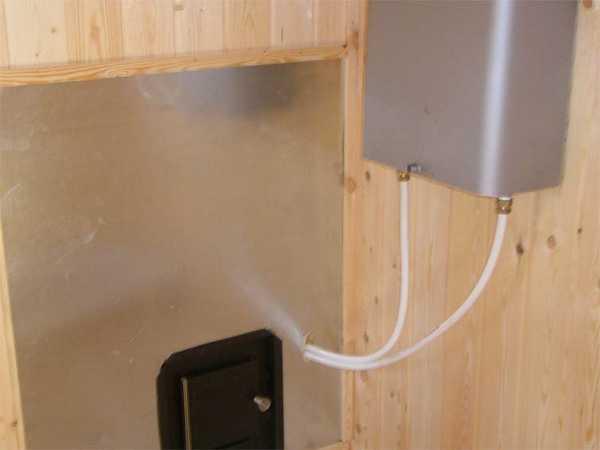

    Подключение теплообменника к банной печке пластиковыми трубами

    Подключение теплообменника к банной печке пластиковыми трубами

  3. Не забывайте в самом низком месте поставить сливной кран. Если баня длительное время не используется, то в зимний период нужно спускать всю воду из системы.

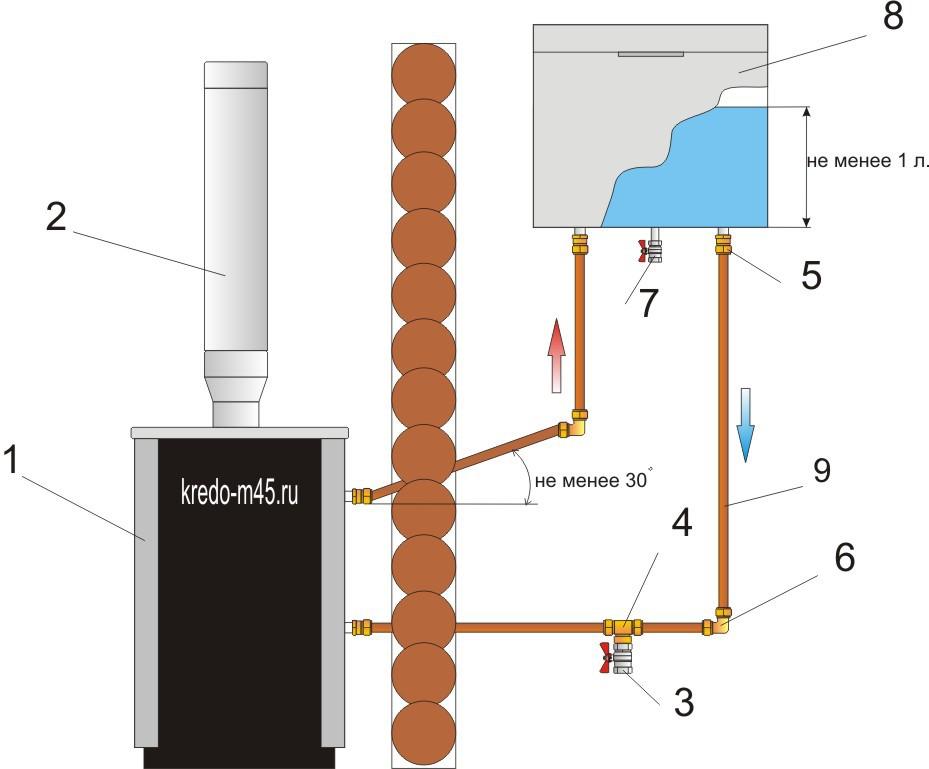

    Схема с указанием положения сливного крана

    Схема с указанием положения сливного крана

  4. Во время соединения трубопроводов предусматривайте возможность их демонтажа для выполнения ремонтных или регламентных технических работ.
  5. Старайтесь, чтобы длина горизонтальных участков трубопровода была минимальной. Все такие участки монтируйте под углом не менее 10°. Такие мероприятия положительно сказываются на скорости потока воды.

Заключение

Как показывает практика, современный пластинчатый теплообменник все же немного уступает старому кожухотрубному по одному критерию. Выдавая большой расход, скоростные агрегаты немного недогревают выходящую жидкость, этот недостаток обнаружен специалистами во время эксплуатации. Поэтому при подборе количества и площади пластин принято делать небольшой запас.

Закипает вода в теплообменнике

Закипает вода в теплообменнике

Закипает вода в теплообменнике

Особенно часто такое случается во время монтажа теплообменника непосредственно в топке печи. Мы гарантируем, что вам никогда не удастся рассчитать параметры теплообменника таким образом, чтобы полностью исключить такое явление. Слишком сложные это расчеты и слишком много есть неизвестных и нерегулируемых показателей. Расчеты по скорости движения водного потока может выполнить только квалифицированный инженер-конструктор, отлично знающий законы теплотехники, гидротехники и монтажа. Но самая главная неизвестная величина – пламя в печи.

Никто и никогда не сможет точно сказать, сколько тепла дает печь в каждую отдельно взятую единицу времени. Оперативно увеличивать или уменьшать интенсивность горения пламени в зависимости от температуры воды невозможно. Решить проблему закипания воды предлагаем при помощи обыкновенных однофазных водяных насосов для отопительных систем. Встраиваются они непосредственно в трубопровод, мощность устройств 100÷300 Вт. Установка циркуляционного насоса не только устраняет риски закипания, но и значительно ускоряет время нагрева воды.

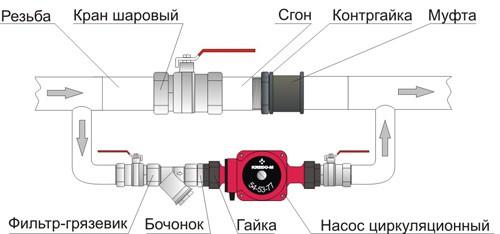

Схема подключения циркуляционного насоса

Схема подключения циркуляционного насоса

Надеемся, что наша информация будет полезной для владельцев бань и даст возможность не решать проблемы с теплообменниками, а предупреждать их возникновение еще на этапе изготовления и монтажа.

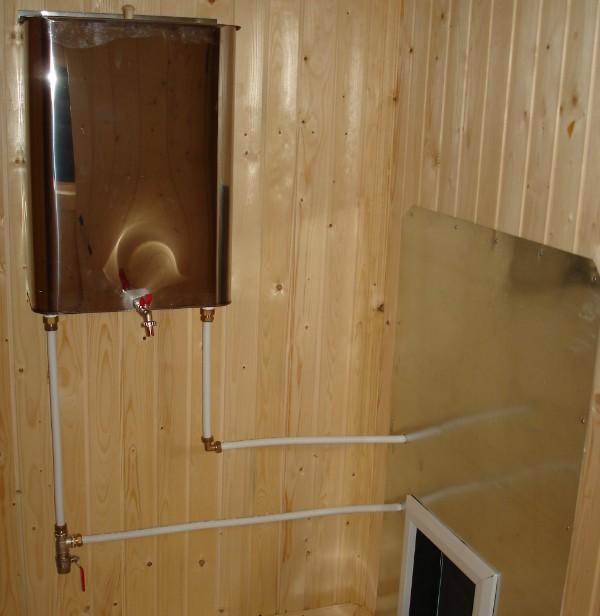

Температура нагрева воды в баке

Температура нагрева воды в баке

Температура нагрева воды в баке

Нужно «ловить» момент, когда она будет приемлемой, но такой «момент» поймать почти невозможно. Дело в том, что во время приема душа печь продолжает гореть, соответственно, температура воды постоянно повышается. Что делать? Тушить огонь в печи? Это, конечно, не выход.

Мы предлагаем решить проблему при помощи смесителя. Если в бане есть водовод – отлично, он поможет не только создавать комфортную температуру, но и с помощью простейшей автоматики сделать наполнение емкости под воду автоматическим. Можно будет мыться без экономии воды, несколько уменьшаются риски ее закипания в теплообменнике. Если подвод воды отсутствует, то рекомендуем установить дополнительную емкость для холодной воды рядом с баком для теплой воды. Подсоединять его к душу нужно через смеситель.

Схема подключения

Схема подключения

Источники

  • https://househill.ru/kommunikacii/otoplenie/element/ustrojstva/teploobmenniki.html
  • https://msklimat.ru/teploobmennik-dlya-pechi-svoimi-rukami.html
  • https://lucheeotoplenie.ru/teplovoe-oborudovanie/pechi/teploobmennik-svoimi-rukami.html
  • https://ProUteplenie.com/otoplenie/teploobmenniki-svoimi-rukami-kak-sdelat-plastinchatyy-vodyanoy-truba-v-trube-vozdushnyy-chertezhi
  • https://ogon.guru/otoplenie/komponenti-sistemi/teploobmennik-svoimi-rukami.html
  • https://ogon.guru/otoplenie/v-chastnom-dome/teploobmennik.html
  • https://v-teple.com/pechi/teploobmenniki-dlya-pechej-svoimi-rukami.html
  • https://banya-expert.com/pechi/teploobmennik-dlya-bannoj-pechi.html
[свернуть]
