Назначение и устройство насосной станции

Станция насосного оборудования выполняет сразу две функции – подает воду в систему водоснабжения дома и автоматически поддерживает в ней заданное давление.

Это позволяет прокладывать разветвленную сеть водопровода и подключать к нему бытовую технику – душевую кабину, бойлер, посудомоечную и стиральную машину.

Типовая конструкция станции включает:

  • Насос;
  • Гидроаккумулятор;
  • Блок автоматики;
  • Входной сетчатый фильтр – необходим для исключения попадания в систему частиц примесей и возможных загрязнений;
  • Трубопроводы, шланги и необходимые фитинги.

Чтобы предотвратить отток жидкости из системы при остановке насоса или снижении давления, в зоне забора воды устанавливается обратный клапан. Необходим также источник забора воды. Для этого устраивают колодец или скважину.

Возможно использование резервуара (бассейна) с привозной водой и открытых водоемов, если характеристики агрегата позволяют проводить перекачку загрязненной жидкости.

Если забор осуществляют из естественного водоема (пруда, реки, озера), воду применяют только для хозяйственных нужд и полива.

Если извлечение воды производится из колодца или скважины, требуется провести анализ. Согласно результатам исследования определяется принадлежность воды к питьевой или хозяйственной категории.


Насосная станция представляет собой компактное и в то же время функциональное оборудование, которое обеспечивает стабильное водоснабжение частного дома.

Виды применяемых насосов

Готовые насосные станции – это установки с поверхностным насосом, осуществляющим забор жидкости из скважины за счет разрежения. В конструкцию самого насоса может быть включен эжектор, или быть выносным – в этом случае его располагают в скважине.

Однако при сборке и монтаже насосной станции своими руками можно использовать также погружной или скважинный насос, особенно если он уже имеется в наличии.

Схема подключения насосной станции
Чаще всего используют готовые насосные станции, в которых все основные элементы уже собраны друг с другом и настроены. При установке достаточно подключить питающий кабель, водозаборный и напорный трубопроводы

Модели с внутренним эжектором

Установки с встроенным эжектором способны осуществлять подъем воды лишь с небольшой глубины – до 8 м. Но при этом обеспечивают мощный напор, превышающий 40 м.

Не боятся попадания воздуха, поэтому наполнять систему водой перед началом работы необязательно – станция сначала прокачает воздух, а затем начнет подавать воду.

Отличаются хорошей производительностью и надежностью. Недостатком является высокий уровень шума, в связи с чем в доме их монтируют только при наличии подсобных звукоизолированных помещений.

Станция с внутренним эжектором
При монтаже станции с поверхностным эжекторным насосом необходимо учитывать не только глубину зеркала воды, но и горизонтальный участок подводящего трубопровода

Модели с внешним эжектором

Станции с выносным эжектором обустраивают при необходимости забора жидкости с большой глубины – 20…50 м. В этом случае эжектор опускается в скважину (колодец), как часть заборного узла. К нему подводят два шланга от установки – напорный и вакуумный (всасывающий).

По первому жидкость подается в эжектор и формирует область разрежения в камере всасывания, второй – поднимает вверх воду из скважины. Характеризуются такие агрегаты низким уровнем шума. Они не потребляют много электроэнергии, но и КПД у них достигает всего 30-40 %.

Схема установки внешнего эжектора
Использование внешнего эжектора позволяет создать в водоподающей трубе необходимый для транспортировки воды напор и существенно увеличить глубину ее забора.

Погружной тип насосов

Системы с погружным (скважинным) насосом практически не производит шума, забор воды может осуществляться с любой глубины и при достаточном удалении скважины или колодца от здания. Не боится небольших протечек в трубопроводе и подсоса воздуха.

Однако погружные насосы достаточно дороги. Они требуют чистой воды – установка мощной фильтрационной системы решает проблему, но в этом случае потребуется регулярно ее чистить. Ремонт и обслуживание затруднены необходимостью подъема агрегата на поверхность.

Система со скважинным насосом
Не подходят для источников с наличием примесей в воде более 2 г на 1 м3 – фильтры быстро забиваются и насос перестает функционировать (+).

Состав оборудования насосной станции

Чтобы вода из скважины или колодца попала в дом или на приусадебный участок, система должна быть оснащена насосом с достаточной мощностью.

Как собрать насосную станцию самостоятельно

Существует 2 типа таких устройств:

  1. Поверхностная насосная станция. Это комплекс, который включает все необходимые элементы для обеспечения бесперебойной подачи воды автономной системой водоснабжения.
  2. Погружной насос. Это помпа, которая опускается в воду в источнике, и будучи включенной втягивает воды, поднимает ее на поверхность и передает по трубопроводу к потребителям.

Те, кто задумался, как собрать насосную станцию своими руками, должны понимать, что это не только насос.

Помимо всасывающего жидкость агрегата в комплекс входит:

  • манометр;
  • гидробак;
  • блок управления;
  • реле давления воды;
  • фильтр грубой очистки.

Каждый элемент выполняет свою функцию. Но только будучи включенными в единый комплекс они формируют автономную систему подачи воды из скважины или колодца.

Собираем насосную станцию сами.

Водопровод., Дом., Насосы.

Собираем насосную станцию сами.
Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня мне бы хотелось рассказать вам о том, как возможно собрать насосную станцию, и в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Целесообразность самостоятельной сборки

Прежде чем отвечать на вопрос «Как собрать насосную станцию?», следует определиться с тем целесообразно ли ее собирать самому.

Базовая комплектация насосной станции
Базовая комплектация насосной станции

Сборка домашней насосной установки своими силами будет выгодной в нескольких случаях:

  1. Тогда, когда уже имеется хотя бы один из гавных компонентов устройства. Главными комплектующими насосных станций являются насос для воды и гидроаккумулятор. Эти две комплектующие составляют две третьих стоимости всей станции. Если оба элемента придется покупать, то самодельная установка окажется дороже заводской модели.
  2. Вторым моментом является несоответствие технических характеристик и габаритов купленного устройства параметрам места установки. Например, если бак гидроаккумулятора не достаточно объемный, или производительности, приемлемого по цене устройства, не хватает на всю сантехнику. В этом плане собранный самостоятельно агрегат является более гибким.
  3. Еще одной причиной собрать автоматическую установку для частного дома самому является большая глубина скважины или ее чрезмерное отдаление от дома. В этом случае используется насос погружного типа, а бак и двигатель устанавливаются внутри помещения. Заводские варианты такие конструкции не выпускают.

Проанализировав все указанные моменты, можно понять, выгодно ли собрать свой насосный агрегат, или же проще и дешевле купить заводскую модель с прилавка.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы собираетесь её поставить, или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно  иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень глубокого залегания воды или приличной удаленности от дома источника воды. Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Так ли нужен гидроаккумулятор?

Устройство гидроаккумулятора.
 Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Готовые системы автоматики.

Вистан.

Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за  большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.

Вистан и схема его подключения.

Вистан и схема его подключения.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Достоинства:

— Специальная разработка для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;

— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.

— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).

В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование вибрационного насоса, вряд ли подойдет.

Блок автоматики для центробежных насосов.

Автоматика насосных станций разных производителей.
 Для организации насосной станции на основе центробежного насоса, неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.

Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Коллектор для блока автоматики.

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то проще собрать такой блок самому, кому-то проще его купить. Как мне кажется, единственный недостаток таких блоков, кроме цены, это как раз их блочность. Т.е. если что- то сломается в составе такого блока автоматики, то менять придется весь блок, а это иногда бывает накладно.

Основные моменты сборки

Как сделать насосную станцию? Для начала стоит определится с местом расположения, обозначить путь до точки забора воды и его расстояние, подготовить соответствующим образом скважину или колодец и место установки. На основе полученных данных составляется схема расположения и основные комплектующие.

Конструкция автоматической насосной установки

Прежде всего, при самостоятельной сборке установки для водоснабжения, нужно подобрать необходимый насосный аппарат для забора воды. В зависимости от типа источника подойдет, либо поверхностный колодезный агрегат, либо погружной скважинный аппарат.

Принцип работы гидроаккумулятора
Принцип работы гидроаккумулятора

Следующим элементом насосной станции является гидравлический аккумулятор. Он состоит из двух камер, разделенных эластичной мембраной. Нижняя камера напрямую соединяется с насосным аппаратом. Во время его работы камера заполняется водой, растягивая мембрану. Когда насос отключается, мембрана возвращается в исходное положение и тем самым проталкивает воду дальше в трубопровод. Гидроаккумулятор поддерживает постоянное давление в линии и предотвращает гидравлический удар.

Обязательным моментом для всех насосных станций является блок автоматики. Эта деталь отвечает за самостоятельное включение и выключение агрегата. Наиболее простым вариантом является реле давления с манометром. Такое реле устанавливается на гидравлический бак и контролирует работу электронасоса. Когда давление на мембрану ослабевает – датчик срабатывает и аппарат включается, закачивая в бак воду.

Желательно систему также укомплектовать специальным фильтром тонкой очистки. Устанавливается такой элемент на трубопроводе после насосной станции. Он используется для очистки жидкости от примесей и грязи.

Перед агрегатом также устанавливается фильтрующий элемент. Только на этом участке стоит фильтр грубой очистки. Он задерживает крупные частицы, которые могут повредить узлы электронасоса (при использовании поверхностного варианта).

На всасывающем патрубке агрегата важно установить вертикальную заливную горловину. Она необходима для запуска устройства в первый раз, а также в том случае, если было произведено обслуживание. А чтобы усилить напор в магистрали, на всасывающий патрубок поверхностных моделей устанавливается эжектор для насосной станции.

Все элементы самодельного устройства соединяются между собой с помощью трубопровода. Оптимальным вариантом являются трубы из полиэтилена или полипропилена.

Варианты без гидравлического бака

Чтобы сэкономить часть средств можно сделать автоматическую станцию без гидроаккумулятора. Только в этом случае не будет происходить выравнивание давления в магистралях, что приведет к частым включениям устройства. Как результат – комплектующие агрегата быстро придут в негодность.

Насосные станции с гидробаком и без него
Насосные станции с гидробаком и без него

Решением могут стать современные модели, которые отличаются встроенным стабилизатором. Он отвечает за защиту от сухого хода, а также за плавное включение. Но, эффективная работа насоса обеспечивается только при стабильном напряжении. К тому же стоимость таких моделей на порядок выше стандартных станций с баком.

Поэтому, если позволяет помещение и средства, лучше собирать агрегат с встроенным гидравлическим баком.

Как сделать насосную станцию с погружным (глубинным) насосом? (видео)

Монтаж и подключение станции

Монтаж готовой установки водоснабжения – достаточно простая процедура, но в то же время, включает ряд обязательных моментов. Такие моменты позволят увеличить срок эксплуатации устройства и обеспечить комфорт использования.

Выбор подходящего места

Одним из наиболее важных моментов установки является правильный подбор места расположения агрегата. Такое место должно соответствовать ряду критериев:

  1. Приемлемый температурный режим в холодную пору года. Сильные морозы могут повредить трубопровод и основные узлы станции.
  2. Близкое расположение относительно источника воды.
  3. Комфортное использование в случае, если выбран шумный вариант электронасоса.
  4. Легкое обслуживание и ремонт устройства.

Исходя из этих критериев, выделяется три основных способа расположения агрегата:

  • монтаж в кессон;
  • установка в подвальном помещении дома;
  • монтаж в отдельное подсобное помещение.

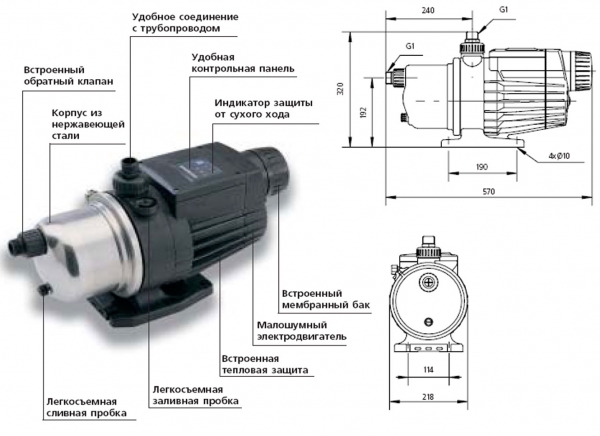

    Устройство насоса для насосной станции

    Устройство насоса для насосной станции

Первый тип расположения отличается комфортностью в плане шума и хорошей защитой от морозов. При этом нет свободного доступа для регламентных работ. Как сделать приямок для насосной станции? Построить приямок необходимо в оголовье источника. Для этого, вокруг обсадной трубы выкапывается колодец, с глубиной не менее 1,8-2 м. Дно кессона выстилается щебнем или заливается бетоном. По периметру колодца выставляет деревянная опалубка. Дальше под опалубку заливается бетон.

Более дорогим вариантом изготовления стен является кирпичная кладка. При этом под кирпич и дно, на грунт, можно выложить плотную пленку, которая будет защищать приямок от грунтовых вод. Для лучше защиты кессон закрывается сверху крышкой. Желательно брать плотный метал или древесину, и утеплить его изнутри минеральной ватой. В кессоне для экономии места можно разместить только насос, а бак вынести в помещение.

Монтаж устройства в подвальном помещении является наиболее желательным. Это позволит легко обслужить или отремонтировать аппарат, к тому же здесь нет резких скачков температуры. Единственный момент – во время работы устройства возможен гул и другие шумы, которые не все жители дома могут воспринимать комфортно.

Вынос установки в отдельное помещение включает в себя оптимальный температурный режим и комфортность использования для жителей дома. Но, в этом случае, как и с кессоном, отпадает возможность быстрого доступа к агрегату.

Подключение станции

Когда определенно точное место установки, остается только осуществить подключение насосной станции к скважине. Но, перед тем как разобраться с вопросом «Как подключить насосную станцию к скважине?», необходимо прочно зафиксировать агрегат на выбранном месте. Это делается при помощи прочной основы. Такая основа выполняется в двух вариантах:

  • в виде кирпичной кладки;
  • в виде бетонной плиты.

Порядок установки насосной станции

Порядок установки насосной станции

В любом случае основание предполагает организацию небольшого котлована под размеры агрегата. Дно котлована выстилается песчаной подушкой, толщина которой должна быть не меньше 10 см. В случае с кирпичной кладкой, на подушку выкладывается два ряда кирпича, который скрепляется цементом. Полученное основание готово к использованию через 5-7 дней.

Если для основания выбрана бетона плита, то на песок выкладываются стальные прутья решеткой, после чего связываются в местах пересечения. Конструкция заливается сверху бетоном. Форма плиты ограничивается досками по периметру. Через 3 недели на плиту ставиться аппарат. При этом под ножки устройства желательно выставить и регулировать резиновые амортизаторы.

Дальше следует монтаж трубопровода до водоема. Важно подобрать трубы точно под сечение комплектующих. Готовый трубопровод размещается в траншее, глубина которой не меньше уровня промерзание грунта. Для надежности трубы можно обмотать минеральной ватой.

Один вход трубы проходит в скважину через стенку обсадной трубы. Место входа по кругу заделывается цементом. В подсобное помещение или подвал трубы также заходят ниже уровня промерзания грунта. Желательно делать линию с минимальным количеством колен, так как это может повлиять на напор. Дальше все элементы соединяются между собой, а стыки герметизируются.

Перед пробным пуском еще раз проводится регулировка положения станции, проверка соединений. Дальше в горловину рабочей камеры заливается жидкость и устройство включается.

Основные правила эксплуатации

После ввода насосной станции в эксплуатацию проводят ее периодическое обслуживание. Необходимо своевременно очищать фильтр грубой очистки. Без этого производительность установки постепенно снижается, вода идет рывками, а полностью забитый фильтр приведет к режиму работы «на сухую» и отключению системы.

Частота очищения зависит от содержания примесей в перекачиваемой воде.

Информацию о часто встречаемых поломках насосной станции и о способах их устранения вы можете прочесть в следующей статье.

Раз в месяц, либо после длительного простоя, зимней консервации или ремонтных работ, проверяют давление в воздушном отсеке гидроаккумулятора. Если необходимо, воздух подкачивают.

При использовании станции только в летний период, необходимо до наступления заморозков слить из системы всю воду.

Выводы и полезное видео по теме

Основные правила подключения насосной станции продемонстрирует видео:

Ролик-инструкция о настройке и эксплуатации насосной станции:

Как сделать насосную станцию на базе погружного насоса:

Правильная установка насосной станции обеспечивает частный дом водоснабжением с параметрами, не уступающими городской квартире – постоянное давление и достаточный напор.

Чтобы система работала максимально эффективно, перед выбором и монтажом оборудования следует обратится за консультацией к специалисту и выполнить оценочный расчет.

Особенности и назначение реле давления

Реле давления воды для насоса создано для обеспечения нормальной работы всей водопроводной системы. Как правило, автоматические регулировочные приборы на насосные станции почти не устанавливают. Определенный уровень контроля дает само реле.

Реле управления насосом представляет собой небольшой блок в пластиковой коробке с пружинами внутри. Пружины необходимы для регулировки двух крайних положений системы. Одно положение отвечает за включение системы, а другое за выключение.

Само реле работает в паре с гидроаккумулятором. Он состоит из металлического бака с водой. Внутри бака есть груша из резины или специальной мембраны. В эту грушу накачивают воздух. Воздух расширяет стенки мембраны и создает в баке нужное давление.

Во время уменьшения количества воды в гидроаккумуляторе, груша получает меньше сопротивления и давление падает. При определенных показателях давления реле включения насоса скважины сделает свою работу. Насос включится и начнет закачивать воду до тех пор, пока в емкости давление не выровняется до высшей отметки.

Таким образом, реле для водяного насоса является едва ли не самым необходимым устройством, которое полностью контролирует его работу и обеспечивает автономность всех процессов. От вас требуется только подключить и настроить реле. Подключают эти устройства к водопроводу и электричеству.

Существует также специальная автоматика для насосов, реле давления в таком случае являет собой электронный прибор с регулятором или экраном. Особенность электроники в более гибкой и простой настройке. Да и функций у нее намного больше.

Стоит заметить, что реле давления или его аналоги используют не только на бытовых насосных станциях. Оно также применяется для регулировки работы систем отопления и даже подачи топлива в автомобиле.

Реле для насоса отопления работает не на давлении, а за счет измерения температур входящей и выходящей жидкости. Что, впрочем, совершенно естественно. Ведь в отоплении важен не столько напор, сколько эффективность обогрева радиаторов или отопительных контуров.

Термореле для насоса отопления имеет термометры для измерения температуры жидкости. Вам нужно только установить верхний и нижний порог температуры, а реле уже само дальше будет контролировать работу системы.

Мало кто знает, где находится реле топливного насоса или даже как оно выглядит. А между тем, именно реле топливного насоса позволяет обезопасить систему от возможных поломок. Как правило, реле топливного насоса размещают под бардачком.

Оно создано так, чтобы реагировать на уровень давления в топливном насосе. Слишком высокий уровень провоцирует переключение реле и его полную остановку.

Функции принцип работы реле давления

Насосные станции обычно не оснащаются автоматикой для контроля и управления работой. В то же время включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо, ведь выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Схема устройства реле давления воды для насоса

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Правила подбора оборудования

  • Для автономных систем водоснабжения следует выбирать реле бытового назначения. Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
  • При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
  • Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения. Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
  • Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Настройка реле давления

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

  1. Ослабляют гайку, которая прижимает меньшую пружину.
  2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
  3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
  4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

 РДМ-5

Характеристики

  • диапазон: 1,0 — 4,6 атм.;
  • минимальный перепад: 1 атм.;
  • рабочий ток: максимум 10 А.;
  • класс защиты: IP 44;
  • заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Genebre 3781 1/4″

Характеристики

  • материал корпуса: пластик;
  • давление: верхнее 10 атм.;
  • соединение: резьбовое 1.4дюйма;
  • вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Italtecnica PM/5-3W

Характеристики

  • максимальный ток: 12А;
  • рабочее давление: максимум 5 атм.;
  • нижнее: диапазон регулировки 1 — 2,5 атм.;
  • верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

Источники

  • https://sovet-ingenera.com/vodosnab/nasosy/nasosnaya-stanciya-svoimi-rukami.html
  • https://vodatyt.ru/nasosnaya-stanciya/sobiraem-svoimi-rukami.html
  • http://sansamuch.ru/sobiraem-nasosnuyu-stanciyu-sami/
  • https://nasosovnet.ru/station/nasosnaya-stantsiya-svoimi-rukami.html
  • https://ByreniePro.ru/nasosy/nasosnaya-stantsiya-svoimi-rukami.html
  • https://remont-system.ru/sovety-po-montazhu/kak-pravilno-podklyuchit-rele-davleniya-k-nasosu-malysh
[свернуть]
