Обустройство скважины с кессоном: пошаговая технология работ + разбор технических нюансов

Необходимость вентиляции для септиков, кессонов, канадских колодцев

Септик – элемент автономной системы канализации, предназначенный для сбора, хранения и очистки стоков и отходов жизнедеятельности человека.

Такие конструкции самодельного или заводского производства пользуются большой популярностью при обустройстве системы канализации частного дома или дачи.

Одной из задач канализационных сетей является устранение неприятных запахов, поэтому важнейшим элементом септика является система воздухообмена, позволяющая эффективно выводить неприятные запахи не только из зданий, но и из септика и пространства рядом с ним.

Вентиляция в септике устанавливается в обязательном порядке, т. к. она решает четыре важнейшие задачи:

1. Выведение неприятных запахов из здания.
2. Препятствование попаданию (возвращению) неприятных запахов из септика в помещения дома.
3. Отвод неприятных запахов из резервуара септика.
4. Обеспечение отсутствия неприятных запахов на участках вокруг септика.

Очистка в септике происходит за счёт жизнедеятельности микроорганизмов. Аэробным бактериям для жизни необходимо поступление свежего кислорода. В процессе очистки они выделяют углекислый газ, сероводород и тепло. Анаэробные бактерии (живут в бескислородной среде) активно выделяют метан.

Вентиляция позволяет обеспечить для микроорганизмов благоприятные условия для жизни. При необходимости обеспечивается подача кислорода, выводятся излишки метана, углекислого газа, тепла.

Кессон – специальное водонепроницаемое сооружение, обустраиваемое над скважиной водоснабжения, предназначенное для защиты водопровода от попадания грунтовых вод и замерзания конструктивных элементов зимой.

Обычно обсадная труба скважины для воды не выводится на поверхность, потому что это приведёт к загрязнению и замерзанию. Верхний конец канала углубляется на 2—2,5 м, т. к. средняя глубина промерзания грунта в наших широтах 1,5—2 м. Вокруг выхода обсадной трубы обустраивается углублённый в грунт кессон.

Используется два основных вида кессонов:

• герметичная металлическая ёмкость;
• бетонная коробка с горловиной для люка.

Кессоны используются не только как элемент системы водоснабжения и канализации, но и в качестве погреба или подвала в гараже, доме или другой хозяйственной постройке.

Кессон используется как элемент системы водоснабжения и канализации, а также в качестве погреба или подвала

Канадская скважина – система кондиционирования и вентиляции воздуха, работающая на естественных геотермальных принципах. Приточные каналы устанавливаются за пределами построек. Они соединяются и протягиваются в почве к зданию. В здании монтируются специальные входные каналы.

Почва обладает стабильными температурными параметрами в течение всего года: летом она ниже, чем в здании, а зимой тепло сохраняется. Установка системы труб, обеспечивающих приток воздуха, позволяет регулировать воздухообмен и температурный режим в здании.

Обустраивать систему канадских колодцев стоит при строительстве дома. Подвести систему к уже построенному зданию достаточно проблематично.

Преимущества скважины с кессоном

При круглогодичном использовании скважины не обойтись без монтажа в ее устье кессона. Эта ограждающая конструкция представляет собой водонепроницаемую камеру, расположенную в водонасыщенном грунте. С точки зрения удобства обслуживания и эксплуатации скважина с кессоном — самый оптимальный вариант.

Кроме кессона, неотъемлемыми элементами водяной скважины являются гидроаккумулятор, насос поверхностного или погружного типа, трубы, запорная и регулирующая арматура, при желании хозяев и оголовок.

Зимой внутри кессона поддерживается стабильная температура. Обычно она не опускается ниже 0°C. В таких условиях насосное оборудование может эксплуатироваться круглый год

Такое решение имеет ряд преимуществ:

1. Все водопроводное оборудование размещено компактно в камере и для него не нужно выделять отдельное место в доме. Как и в случае с центральным водоснабжением, в дом нужно будет завести только трубу, а также питающий кабель для насоса.
2. Если дом предназначен исключительно для летнего проживания, то для удаления воды из водопровода на зиму потребуется всего лишь открыть сливной кран, находящийся в кессоне.
3. Когда нужно подать вводу в несколько точек на участке, то эту идею реализовать очень просто путем вывода из кессона необходимого числа трубопроводов. Регулировка процесса при этом осуществляется посредством вентилей.
4. Лебедка, смонтированная в верхнем отделении камеры, упростит процесс извлечения насоса из глубокой скважины в случае необходимости его ремонта или замены.
5. Камера защитит от замерзания скважинное оборудование, находящееся в ней. Если монтаж кессона выполнен правильно, можно не беспокоиться о сохранности его начинки даже при температуре -35°C.

Таким образом, при наличии кессона неблагоприятные внешние факторы никак не отразятся на качестве водоснабжения дома.

Основное требование к кессону — герметичность. При нарушении этого условия по обсадной трубе в водоносный слой может попасть грязная вода из камеры. Загрязнение водоносного горизонта недопустимо, поэтому оголовок колодца и кессон всегда должны оставаться сухими.

Для снабжения водой дома и приусадебного участка лучший вариант кессона — пластиковый. Он обеспечивает 100% герметичность. Упрощает его доставку и монтаж небольшой вес

При расчете высоты этой конструкции следует исходить из глубины промерзания грунта. Чтобы кессон гарантированно находился ниже этой точки, размер принимают равным двум метрам. Для удобства выполнения работ внутри кессона диаметр внутреннего пространства должен быть в пределах 1–1,5 м.

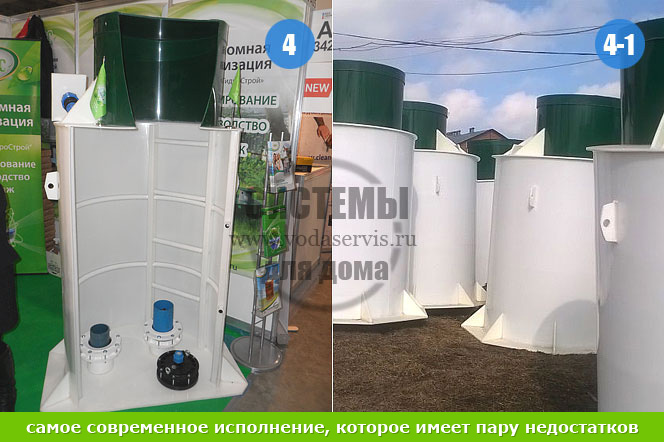

Изготавливают камеру из металла, пластика, кирпича или железобетонных колец. В его днище есть место для фиксации конструкции на обсадной колонне. Патрубки для выведения труб и кабелей находятся в стенках. Для обеспечения удобного доступа к оборудованию кессон часто укомплектовывают лестницей. Закрыта камера герметичной крышкой.

Пошаговая инструкция по обустройству

Начинается все с выбора места под скважину и выбора способа обустройства источника воды.

Технология обустройства источника водоснабжения состоит из ряда последовательных и ответственных шагов:

1. Скважина. Первый из этапов — бурение собственно скважины.
2. Кессон. Вторым шагом приступают к процессу монтажа кессона.
3. Утепление. Третий этап заключается в том, что засыпают котлован землей до самой крышки, затем утепляют люк.
4. Монтаж оборудования. Этап четвертый — после завершения работ приступают к монтажу оборудования, которое должно обеспечить бесперебойную и эффективную подачу воды в дом и на участок.

Процесс монтажа конструкции кессона также состоит из нескольких операций.

Рассмотрим основные из них:

1. В днище кессона с некоторым сдвигом от его центра проделывают отверстие для последующей установки гильзы под обсадную колонну. Диаметр гильзы должен превышать соответствующий параметр трубы, измеренный по внешнему контуру, миллиметров на 10-15.
2. В боковые стенки кессона вваривают патрубки под водопроводные трубы и кабель.
3. Выкапывают котлован с таким расчетом, чтобы горловина после завершения установки возвышалась над землей не более, чем на 20 см. Для удобства стыковки камеры с обсадной трубой диаметр котлована должен быть на 0,2-0,3 м больше ее собственного соответствующего размера.
4. Обрезают обсадную колонну на уровне грунта.
5. Укладывают на котлован опоры в виде брусьев. На них помещают кессон.
6. Стыкуют обсадную трубу с гильзой кессона, выполняют регулировку конструкции по горизонтали, а затем герметично приваривают.
7. Убирают из-под камеры бруски, опускают ее в скважину.
8. Вводят в соответствующие ниппели трубы, кабель.

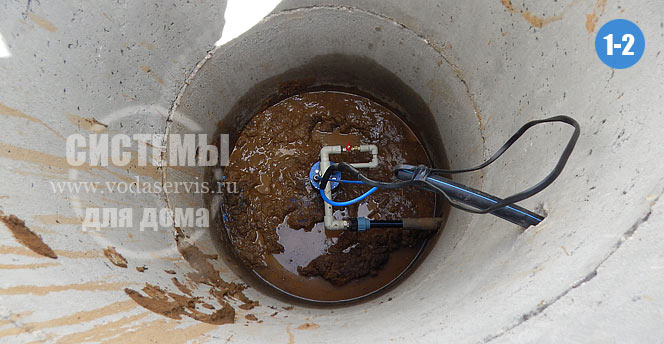

Вода в только что пробуренной скважине всегда грязная, поэтому для ее очистки следует провести прокачку. Буровики советуют не использовать для этой цели оборудование, приобретенное для постоянного использования. С этой работой прекрасно справится самый дешевый временный насос, а когда скважина будет раскачана, можно запускать и постоянный.

Выбирая вариант обустройства скважины, во избежание нерациональных затрат лучше получить консультацию у специалистов. Они примут к учету все факторы и обоснуют целесообразность реализации того или иного проекта

Следует отметить, что монтаж такой защитной емкости, как кессон, необходим не всегда. Бывает что помещение, подходящее для размещения оборудования, уже имеется в зоне нахождения скважины.

В этом случае более рациональным решением будет использовать его по назначению и сэкономить на монтаже кессона.

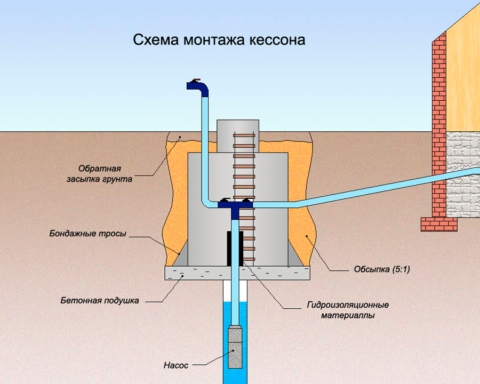

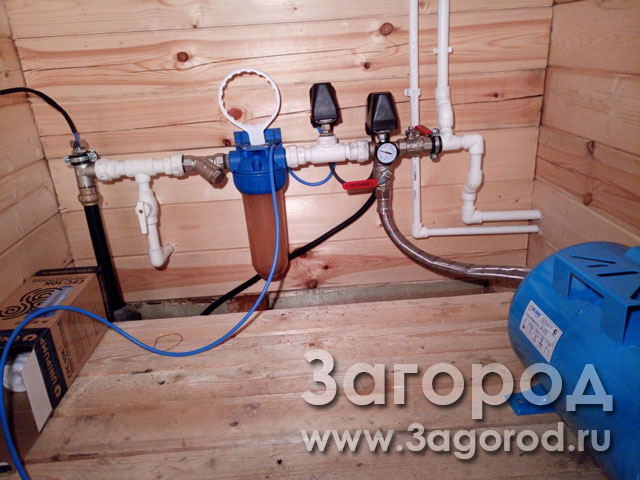

Схема монтажа водоподъемного оборудования в кессоне

как выглядит смонтированный нами кессон

1. Лестница в кессон
2. Стенка кессона
3. Скважинный оголовок
4. Обратный слив в скважину
5. Поливочный кран
6. Выход на баню
7. Герметизатор ввода в кессон
8. Гибкая подводка гидроаккумулятора
9. Гидроаккумулятор
10. . Реле давления
11. . Манометр
12.   Нипель для подкачки
13. . Электрический кабель к насосу
14. . Выход на дом

Особенности выбора оборудования

Для подъема воды из скважины глубиной более 10 м применяют погружные насосы. Они представляют собой цилиндрические многоступенчатые центробежные агрегаты. Чаще всего используются в системах с большим расходом воды. В пробуренной на песок малогабаритной скважине применяют поверхностные насосные станции. Для монтажа требуется дополнительное оборудование (фильтры, обратные клапаны, дополнительные трубопроводы и др.). В большинстве случаев эти устройства применяются на дачах при сезонном использовании водопровода.

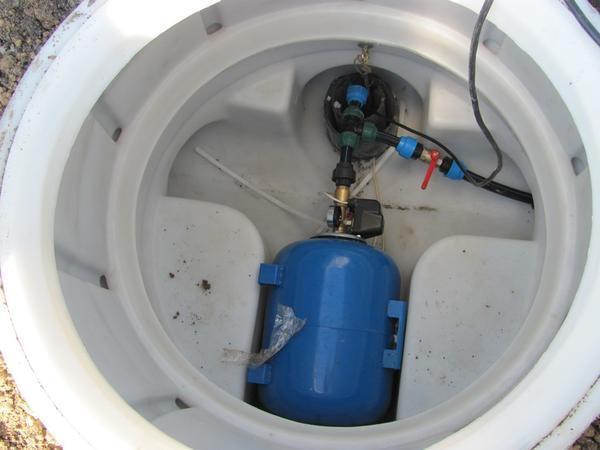

Гидроаккумулятор выполняет роль накопительной емкости и поддерживает необходимое давление в системе.

Шаг 1 — подбираем оптимальный тип насоса

Для выбора скважинного агрегата необходимо знать несколько параметров:

• диаметр;
• производительность;
• напор.

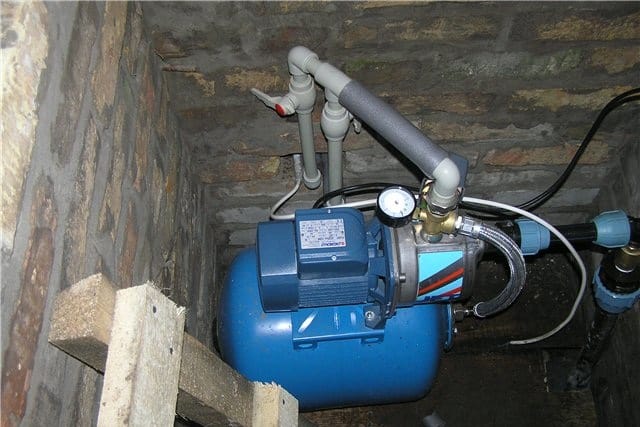

Поверхностные насосы устанавливаются на жестком основании вблизи устья скважины.

Размер корпуса насоса должен быть таким, чтобы мог свободно размещаться в обсадной трубе, не касаясь стенок. Чаще всего его диаметр превышает 100 мм. Поэтому будет лучше, если купить агрегат перед началом изготовления скважины. В противном случае ствол необходимо делать с запасом.

Основной характеристикой, по которой подбирается насос, является его рабочая точка. Она определяется путем построения кривых напора и производительности. Место их пересечения дает искомую величину. Можно график построить самостоятельно или сообщить требуемые параметры системы водоснабжения продавцу, и он предложит подходящий вариант.

Поверхностные насосы продаются в составе станций и выбираются по такому же принципу. Устанавливаются на жестком основании в непосредственной близости от устья скважины.

Шаг 2 — гидроаккумулятор для скважины

В частном доме применяют гидробак вертикального исполнения. От его объема зависит частота пуска насоса. Работой последнего управляет реле давления, которое настраивается на величину 3,5 кг/см². При снижении до 1-1,5 кг/см² пускается насос и заполняет гидроаккумулятор. При достижении нужно объема срабатывает реле и отключает агрегат. Затем цикл повторяется.

Шаг 3 — оголовок в конструкции скважины

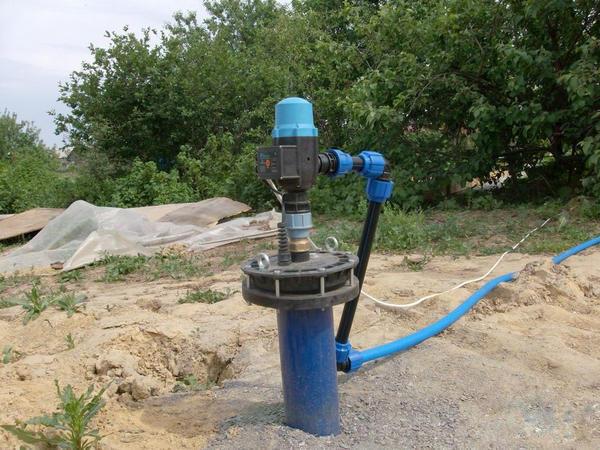

Сборное устройство предназначено для герметизации устья скважины, крепления насоса и подсоединения подающей трубы. Изготавливается из пластика или металла. Различие состоит в величине выдерживаемой нагрузки. В первом случае она составляет 200 кг, а во втором — 500 кг. Герметичность достигается за счет обжима резинового уплотнительного кольца.

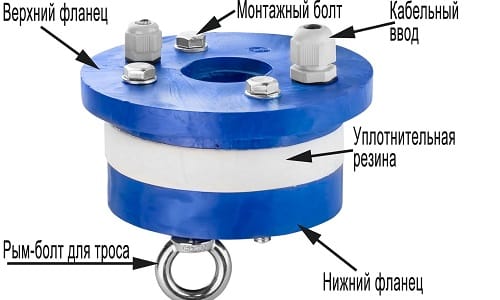

Схема устройства оголовка скважины.

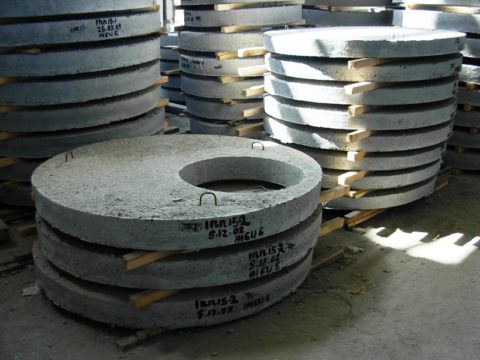

Плюсы и минусы бетонных конструкций

Популярность бетонных конструкций связана:

• с низкой стоимостью, даже с учетом использования спецтехники для их установки;
• высокой прочностью и долговечностью;
• коррозийной устойчивостью;
• большим весом, благодаря которому кессон не выдавливается при промерзании грунта;
• возможностью самостоятельного изготовления, что сэкономит средства на монтаж и транспортные расходы.

Вместе с тем кессоны из бетонных колец для скважины обладают существенным недостатком – они не могут обеспечить надежную изоляцию внутреннего пространства камеры. Этот недостаток особенно следует учитывать в тех местах, где высок уровень грунтовых вод. В этом случае бетонные емкости требуют хорошей гидроизоляции и проведения дренажных работ.

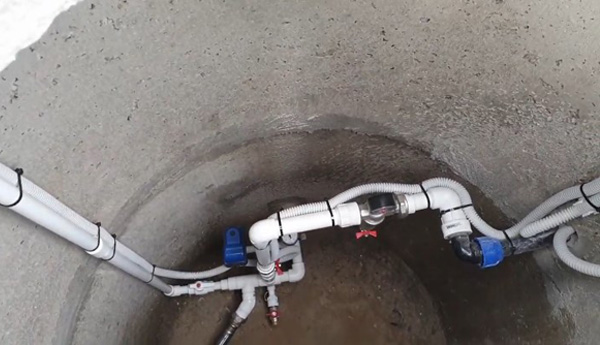

Этапы строительства

Для устройства кессона для скважины из бетонных колец потребуются:

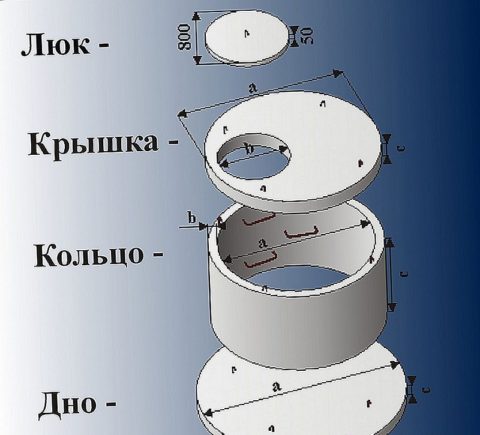

• бетонные кольца нужного размера;
• шпатели и валики для гидроизоляционных работ;
• лопаты для разравнивания дна котлована;
• колонка с перфоратором;
• специализированная техника;
• материалы для гидро- и теплоизоляции.

Перед началом работ необходимо выполнить проектирование с привязкой к местности:

• выявить уровень подземных вод;
• определить глубину промерзания грунта;
• учесть размеры оборудования, которое будет размещено внутри камеры;
• обеспечить удобство доступа и обслуживания системы.

Земляные работы

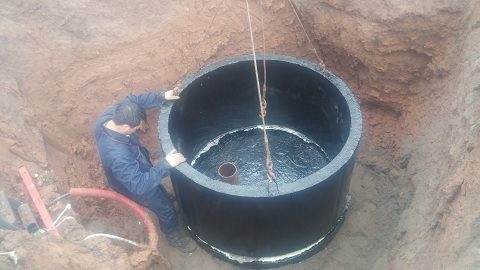

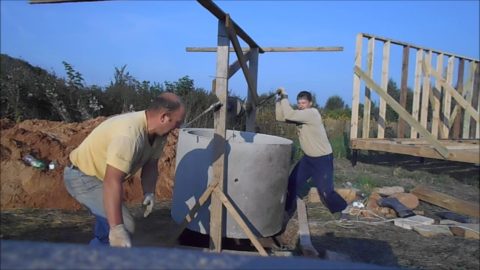

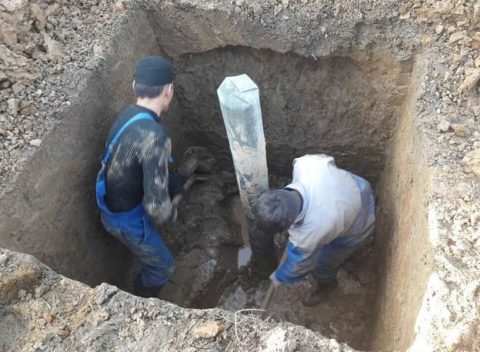

Рытье котлована под устройство кессона из бетонных плит можно выполнить вручную. Но для выемки каменистого или глинистого грунта придется вызывать экскаватор. Для проведения гидроизоляционных работ диаметр котлована должен превышать размер колец примерно на 2 м.

Конструкция получится более устойчивой, если ствол скважины будет располагаться в центре колодца. Чтобы предотвратить осыпание стенок, их укрепляют защитным ограждением. От котлована проводят к дому траншею для прокладки трубопровода. Для укрепления основания кессона:

• по его периметру устраивают дренаж – траншею глубиной 20-40 см, которую засыпают щебенкой;
• дно котлована выравнивают и засыпают влажным песком;
• утрамбовав песчаную подушку, сверху заливают ее бетоном толщиной 10-15 см;
• диаметр основания должен быть больше колец примерно на 30 см;
• бетон дополнительно армируется металлической сеткой;
• после заливки его укрывают пленкой от солнца и оставляют на неделю до застывания.

Гидроизоляция и утепление кессона

Бетон обладает высокой гигроскопичностью. Поэтому необходимо обеспечить надежную гидроизоляцию кессона из бетонных колец. Предварительно его внутреннюю поверхность зачищают, убирают неровности, а затем покрывают одним из составов:

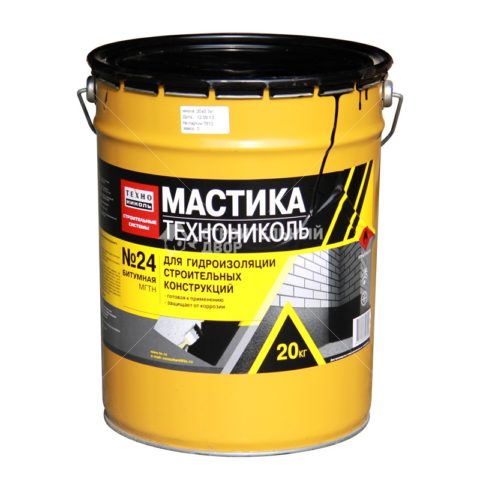

• сплошным слоем битумной мастики;
• несколькими слоями рулонного материала в продольном и поперечном направлениях поверх битумной мастики;
• все стыки рубероида аккуратно замазываются мастикой.

Существует еще один надежный способ, хотя и более затратный. Можно выполнить кирпичную кладку с внешней стороны кессона, а пространство между ними залить асфальтовой мастикой. Этот способ обеспечит и дополнительное утепление кессона из бетонных колец.

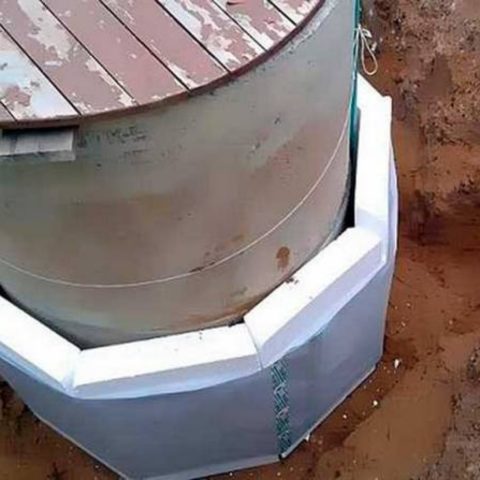

Для наружного утепления кессона используют также:

• сыпучие материалы;
• листы пенопласта, которые соединяют пеной;
• напыление из пенополиуретана.

Как утеплить кессон из бетонных колец изнутри, каждый владелец может решить самостоятельно. Наиболее популярным материалом является пенопласт, который укладывают по стенкам и на крышке. Для утепления многие используют доступные подручные средства – солому, опилки, сухую листву. Но они быстро впитывают влагу и требуют частой замены.

Заливка своими руками

Кессон из ж/б колец можно залить самостоятельно. После подготовки бетонного основания:

• собирается опалубка для заливки стенок;
• для придания им жесткости монтируется арматурная сетка;
• опалубка заливается бетоном;
• после высыхания раствора готовится каркас для крышки из деревянных щитов;
• на него укладывается арматурная сетка и заливается бетоном;
• с помощью электровибратора или путем штыкования бетон уплотняют, чтобы в нем не оставалось полостей;
• в крышке предусматривают вентиляционные отверстия и проем для люка;
• все бетонные работы выполняются в один подход.

В процессе застывания бетона его нужно регулярно смачивать водой. Опалубку можно снимать через несколько дней, но для набора окончательной прочности ему потребуется еще недели три. После этого устанавливают плиту перекрытия с люком и выполняют работы по гидроизоляции и утеплению колодца.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации.

Летнее обустройство скважины без кессона, вариант без автоматики

При таком варианте в скважине устанавливают насос и выводят от него трубу через оголовок. К крану на трубе подсоединяют поливочный шланг. Можно мыть машину, поливать грядки, набирать воду в емкости для использования в доме. В летней скважине не устанавливают обратный клапан. Вода сливается по трубе обратно в скважину и зимой не замерзает. Такой вариант можно только условно считать летним, скважину используют и зимой. Единственное неудобство в том, что насос надо каждый раз включать вручную.

Нужно быть внимательным. Если установлен кран, то его надо обязательно открыть перед включением насоса. Хотя в такой системе кран, по сути, не нужен (см. фото).

Летняя скважина без автоматики

Схема обустройства скважины без кессона, летний вариант

В скважинном оголовке есть резиновые уплотнительные кольца. При затягивании болтов фланцы сдавливают кольца, и они герметично закрывают трубу. Оголовок также оснащен болтами для крепления насоса. Имеется герметичный ввод для электрокабеля.

Устройство оголовка для скважины

Насос крепится к оголовку тросами. Если глубина погружения насоса больше длины кабеля, то кабель удлиняют через термоусадочную муфту. Для прогрева муфты используют термофен. Рядом со скважиной можно сделать влагозащищенный выключатель.

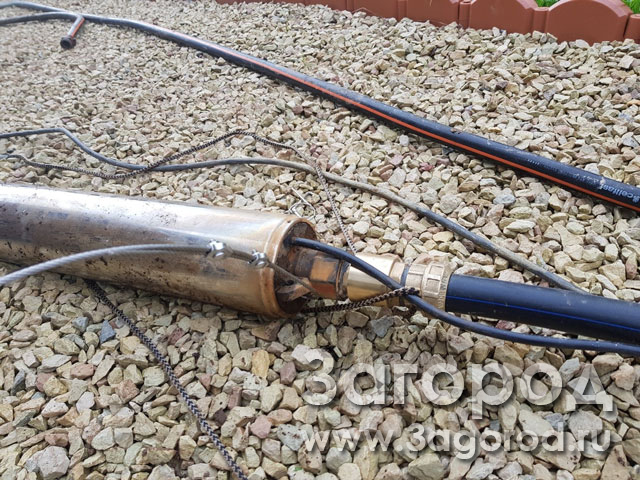

Пайка термоусадочной муфты

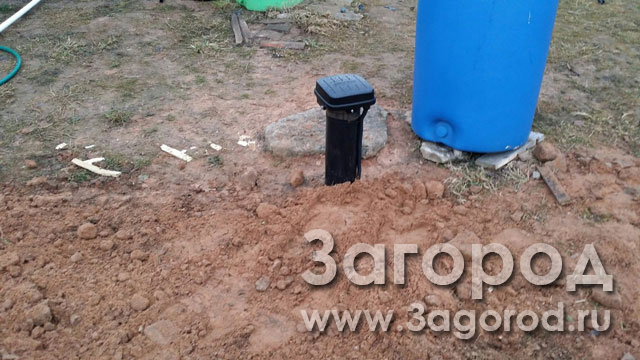

Можно обустроить скважину и без оголовка. Для этого просто закрепляют трубу и закрывают скважину от попадания мусора.

Преимущества летнего варианта:

Самый дешевый и быстрый способ обустройства скважины. Его не сложно сделать самостоятельно.

Нет автоматики, которую могло бы затопить.

Подходит для труб любого диаметра.

Недостатки летнего варианта:

Труба не подводится к дому, не подключить сантехнику.

Вода не разводится на несколько соседей или на несколько строений на участке.

Насос без автоматики нужно каждый раз включать вручную.

Часто такую обвязку делают сразу после бурения скважины, например, для ее прокачки. Летний вариант выбирают, если нужна вода, к примеру, для строительных нужд. После постройки делают уже полноценный водопровод с автоматикой и подводом к дому.

Материалы и комплектующие для обустройства летней скважины своими руками:

Погружной скважинный насос.

Труба ПНД 32 мм.

Скважинный оголовок.

Фитинги для соединения труб.

Влагозащищенный кабель.

Термоусадочная муфта для соединения кабеля с насосом.

Нержавеющий трос 3 мм для крепления насоса.

Зажимы для троса.

Специальные инструменты:

Термофен или газовая горелка для нагревания термомуфты.

Зимний вариант обустройства скважины без кессона, со скважинным адаптером

Для домов с постоянным проживанием прокладывают трубу от скважины к дому и подключают сантехнику. Для этого используется скважинный адаптер. Его врезают в обсадную трубу ниже глубины промерзания. К адаптеру крепят погружной насос.

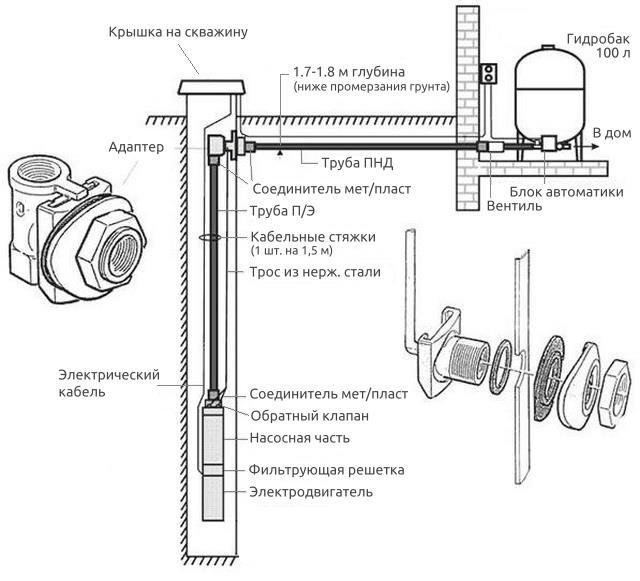

Схема водоснабжения от скважины с адаптером

Преимущества скважины с адаптером:

Сравнительно недорого. Цена оборудования и материалов для монтажа около 40000 руб. Это дороже летней скважины, но дешевле кессона. Подробно о ценах мы писали в статье Обустройство скважины с адаптером под ключ.

Труба прокладывается ниже глубины промерзания грунта. Дополнительное утепление не требуется.

В отличие от летней скважины, вода подается прямо в дом. Можно подключить раковину, унитаз, стиральную машину.

Недостатки скважины с адаптером:

Нужно место в доме под автоматику: гидроаккумулятор, реле давления, реле сухого хода.

Для монтажа необходимы специальные инструменты (см. ниже).

Не развести воду на несколько потребителей. Единственный вариант – разводка в доме после установки автоматики.

Есть ограничения по диаметру трубы. Адаптер забирает примерно 25 мм внутри трубы. В трубу маленького диаметра насос с адаптером может не войти.

Материалы и комплектующие для обустройства скважины с адаптером:

Скважинный насос

Обратный клапан

Труба ПНД 32 мм

Полипропиленовые трубы 32 мм для внутренней разводки

Скважинная крышка

Гидроаккумулятор

Реле давления

Реле сухого хода

Также понадобятся: нержавеющий трос, зажим для троса, тройники, муфты, хомуты, фитинги, шаровые краны, сантехнические болты, изоляция (лен), утепляющие материалы.

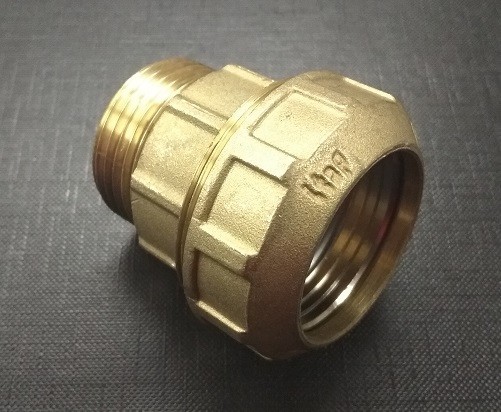

Рекомендуется использовать латунные фитинги, например, Tiemme или Itap. Крайне нежелательно ставить фитинги из пластика.



Латунный фитинг Itap

Специальные инструменты:

Дрель с пильной коронкой 40-44 мм для сверления обсадной трубы.

Г-образная штанга для опускания адаптера в скважину.

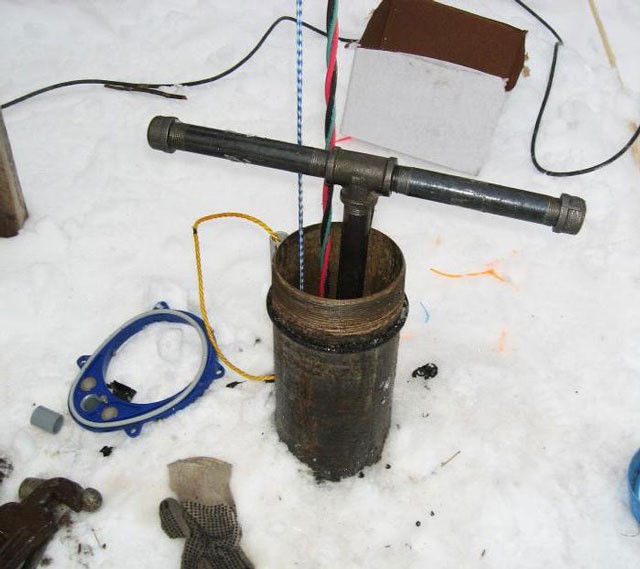

T-образный ключ для опускания насоса в скважину.

Подробно об установке адаптера мы писали в статье Обустройство скважины с адаптером. В той же статье вы найдете советы, как самостоятельно сделать Г-образную и Т-образную штанги для монтажа. Здесь мы кратко перечислим этапы монтажа своими руками.

Этапы работ по монтажу скважины с адаптером:

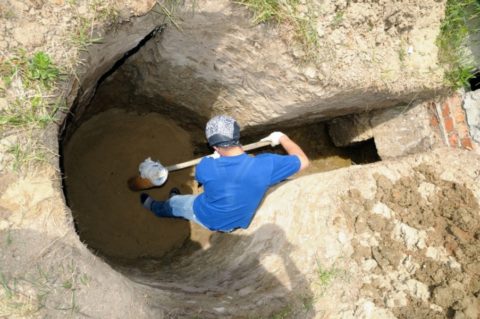

1. Выкопать траншею под трубу. Оптимальная глубина траншеи – 1,5 м, это ниже глубины промерзания для средней полосы России.

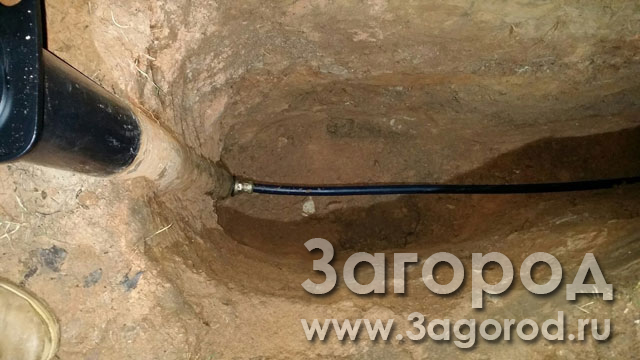

Траншея для водопроводной трубы

2. Просверлить в скважинной трубе отверстие. Для сверления понадобится пильная коронка диаметром 40-44 мм.  При сверлении металлической трубы коронку надо охлаждать водой. При этом важно следить, чтобы вода не попадала на инструмент.

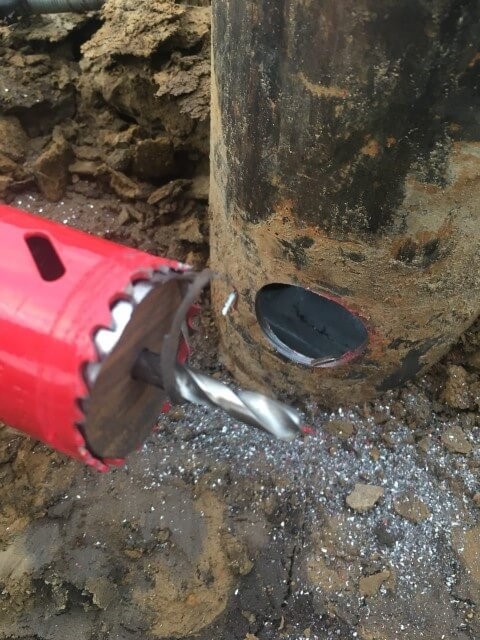

Высверливание отверстия под адаптер в обсадной трубе

3. Опустить в скважину и закрепить резьбовую часть адаптера. Для этого подойдет Г-образная штанга, которую можно сделать своими руками. Конец штанги надеть на адаптер, опустить в скважину и завести в высверленное отверстие. Нужно два работника. Один опускает адаптер и заводит в отверстие, а другой «ловит» резьбу снаружи и надевает на нее резиновую прокладку, обжимное кольцо и затягивает гайку.

Установленная резьбовая часть адаптера

4. Подсоединить трубу к насосу и к адаптеру. Поставить на насос обратный клапан. Затем через фитинг подсоединить к клапану трубу. Другой конец трубы подсоединить к съемной части адаптера.

Соединение трубы со скважинным насосом

5. Опустить съемную часть адаптера с насосом в скважину. Для опускания адаптера используют T-образный монтажный ключ. Его можно купить в строительном магазине или сделать самостоятельно. Для изготовления ключа надо взять металлическую трубу 32 мм и нарезать на концах резьбу 1 дюйм.  На верхний конец надо накрутить тройник и сделать ручки из обрезков труб с резьбой. Готовый ключ нужно ввинтить в съемную часть адаптера, к которой уже подсоединен насос. Затем опустить насос в скважину и соединить съемную часть адаптера с закрепленной частью через замок «ласточкин хвост».

Самодельный монтажный ключ из металлических труб

6. Проложить трубу до дома и подсоединить ее снаружи к адаптеру. Трубу надо подсоединить к адаптеру через муфту.

Подвод трубы водоснабжения к скважине

7. Протянуть электрический кабель от дома к скважине. Уложить кабель в той же траншее, что и трубу водоснабжения. Чтобы кабель не порвался при подвижках грунта, убрать его в техническую трубу ПНД 20 мм.

Электрокабель в защитной трубе. Вместо гофрированной трубы теперь используется труба ПНД диаметром 32 мм.

8. Подключить в скважинной крышке электрокабель и насос. В крышке есть клеммы для подключения электрики.

Обсадная труба со скважинной крышкой EMS

9. Установить автоматику. Гидробак, реле и фильтры установить и подсоединить в доме. Желательно выделить для этого отдельное помещение (котельную).

Автоматика для скважины в доме

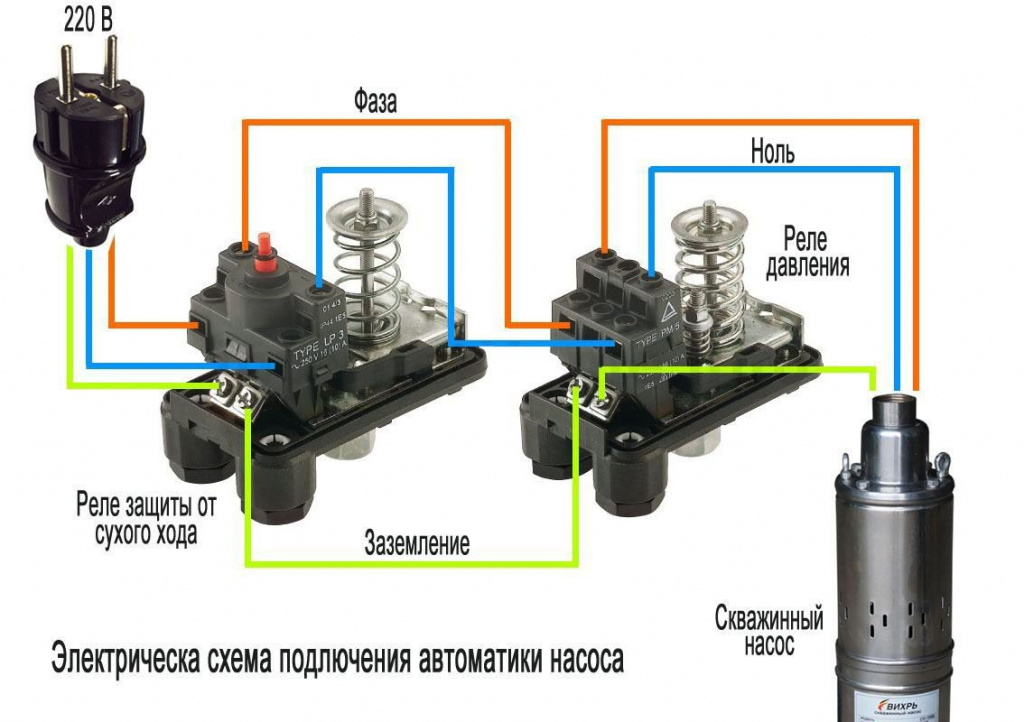

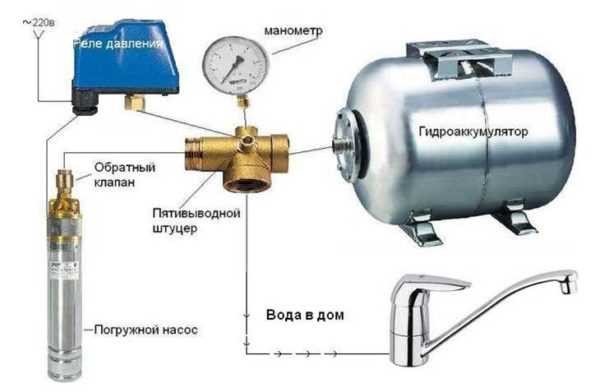

Гидроаккумулятор, реле давления и реле сухого хода подсоединяют через пятивыводной штуцер (пятерник).

Реле давления включает насос при падении давления (кран открывают) и выключает при повышении (кран закрывают). Регулируется с помощью винтов. Обычно настраивают в пределах 1,5-3 атм. Реле давления соединяют последовательно с реле сухого хода. Оно отключает насос, если в него перестает поступать вода и давление падает.

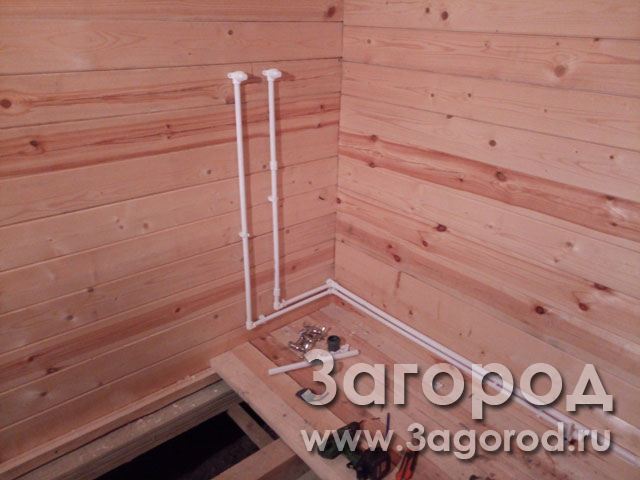

10. Развести трубы водоснабжения по дому и подключить сантехнику. Трубы можно развести одним из двух способов – через тройники или через коллектор. При тройниковой разводке используются полипропиленовые трубы, при коллекторной – трубы из металлопластика или из сшитого полиэтилена.

Тройниковая разводка труб

Обустройство скважины на воду без кессона: своими руками или в монтажной компании?

Летнюю скважину нетрудно обустроить своими руками. Что касается зимнего варианта с адаптером, то это сложнее. Надо герметично установить сам адаптер, проложить трубу, становить автоматику, развести трубы по дому и подсоединить сантехнику. Нужно больше материалов и комплектующих и желательно иметь опыт такой работы. Если нет уверенности, что получится, то лучше доверить монтаж профессионалам.

Компания Загород выполняет обустройство скважин с кессоном и без кессона. Предлагаем летний вариант с оголовком или зимний со скважинным адаптером. Мы выполняем работы за 1 день, «под ключ», с контролем качества и с гарантией 12 месяцев.

Технология изготовления

Прежде чем описывать технологию изготовления кессона для скважины, следует описать его конструкцию и рассказать о материалах, требующихся для его устройства.

Элементы конструкции

Чтобы кессон для скважины из бетонных колец надежно защищал её устье от влаги, холода, грязи и других вредных и опасных для оборудования воздействий, он должен иметь надежную конструкцию.

Она состоит из следующих элементов:

• Дно из бетонной плиты или монолитного железобетона. Обойтись вместо него щебеночной подушкой можно только в случае низкого уровня грунтовых вод, не поднимающихся до уровня дна конструкции.
• Стенки из бетонных колец. Их диаметр для удобства обслуживания скважины должен быть не менее одного метра. Высота зависит от уровня промерзания грунта и обычно составляет 1,5-2 метра. Стыки между кольцами подлежат гидроизоляции.
• Перекрытие из бетонной плиты защищает полость кессона от попадания в неё земли, мусора и осадков. В нем должно быть отверстие для люка.
• Горловина с люком служит для поднятия его над уровнем земли.

Кессон можно полностью собрать из готовых элементов

Дно, стенки и крышка с люком – это основные элементы конструкции любого кессона. Но в случае с изготовлением из бетонных колец ему дополнительно требуется гидроизоляция и теплоизоляция.

Схема устройства кессона для скважины

• Гидроизолировать нужно не только стыки, через которые внутрь может просочиться влага, но и всю конструкцию целиком. Бетон от прямого и постоянного воздействия воды медленно, но верно разрушается. Это происходит при её попадании в поры материала и её расширении при замерзании.

Гидроизоляционная мастика

• Обладая высокой степенью теплопроводности, бетон не защищает оборудование и наполненные водой трубы от промерзания в холодный период года. И даже размещение их ниже уровня промерзания грунта не гарантирует, что в самые сильные морозы этого не случится. Поэтому слой теплоизоляции лишним не будет.

Материалы и инструменты

Обустройство скважины бетонными кольцами может потребовать привлечения такой строительной техники, как экскаватор для рытья котлована и подъемный кран для перемещения в него тяжелых железобетонных изделий. Но можно обойтись и без них, вырыв котлован вручную и используя лебедку или другие приспособления.

Строительство бетонного кессона без специальной техники требует больших физических усилий

Обратите внимание. Копка вручную в этом случае даже предпочтительнее, так как ковш экскаватора может повредить или сместить обсадную трубу скважины.

Из инструментов могут потребоваться:

• Лопаты для рытья котлована и очистки его дна;
• Перфоратор для устройства отверстий в бетоне для вывода труб;

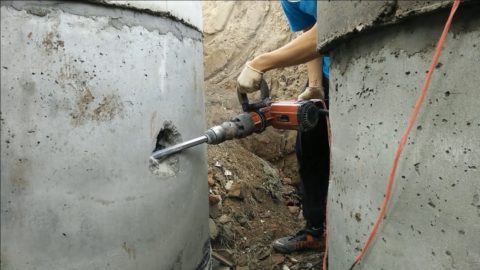

Если в кольцах нет готовых отверстий, их придется делать самостоятельно

• Шпатели, кисти и валики для нанесения раствора и гидроизоляционных материалов.

Основные материалы для устройства кессона – это сами кольца, а также плита перекрытия и люк.

Круглые плиты перекрытий для колодцев

Кроме них нужно запастись всем необходимым для изготовления бетонного раствора, металлической арматурой, битумной мастикой или другими материалами для гидроизоляции. А также монтажной пеной и листами пенопласта для теплоизоляции.

Процесс изготовления

Работы лучше всего проводить летом, когда уровень грунтовых вод понижается и не создает дополнительных проблем. Нужно понимать, что при самостоятельной заливке дна кессона потребуется время для застывания раствора, которое прервет работы минимум на неделю.

А при использовании готовой бетонной плиты в ней нужно будет делать отверстие для выхода обсадной трубы. Без специального оборудования это непросто.

Пошаговая инструкция по обустройству бетонного кессона поможет вам справиться с этой работой:

Пошаговые фото	Описание
Рытье котлована	Вокруг обсадной трубы скважины выкапывается котлован, размеры которого должны превышать диаметр бетонных колец примерно на метр в каждую сторону. Это расстояние необходимо для выполнения гидроизоляционных работ. С размещением оборудования в кессоне нужно определиться заранее, чтобы оставить трубу в центре или сместить её в сторону для большего удобства.

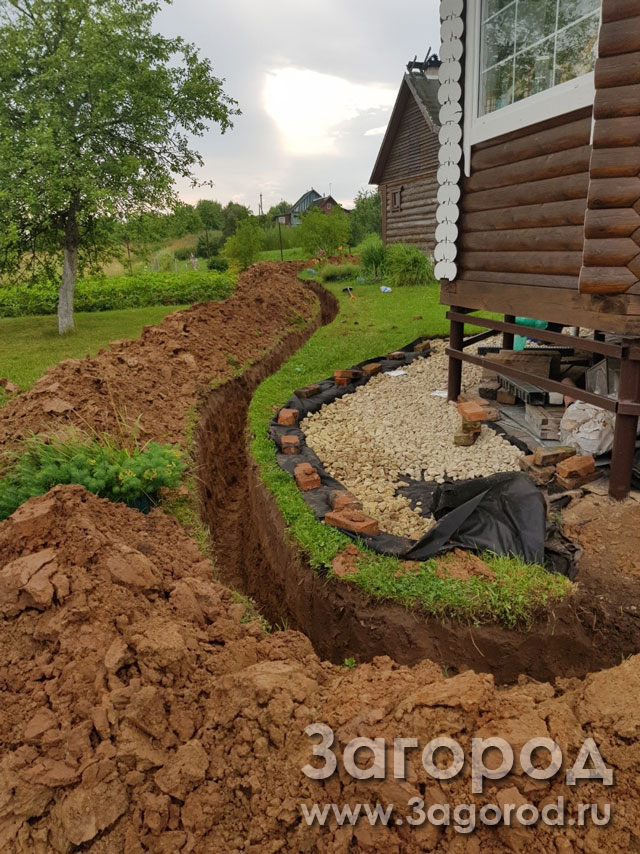

Копка траншей	От котлована прокладывается траншея в дом или к другому снабжаемому водой объекту. В ней будут прокладываться ведущие от скважины трубы.
Заливка дна	Дно котлована выравнивается и утрамбовывается, а затем заливается бетонным раствором толщиной 10-15 см. Примерные пропорции цемента, песка и щебня 1:1:2,5. Основание желательно армировать стальной сеткой. Залитое основание оставляют сохнуть на неделю, прикрыв пленкой для защиты от мусора и солнечных лучей.
Гидроизоляция бетонных поверхностей	Высохшее дно кессона, а также все кольца изнутри и снаружи покрывают битумной мастикой с просушкой каждого слоя. Предварительно в кольцах высверливаются отверстия для труб. Их стенки также обрабатываются битумом.
Установка колец	Кольца поочередно опускают в котлован. Для герметизации стыков их сажают на монтажную пену либо на цементный раствор. После его высыхания швы зачищают и обрабатывают жидким стеклом.

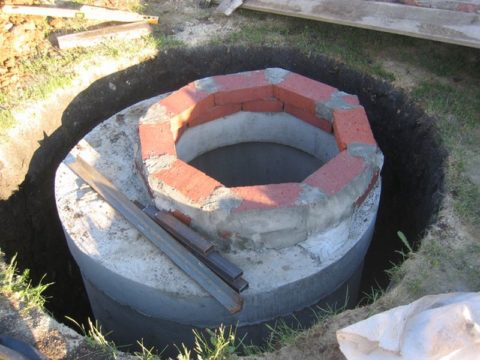

Устройство горловины	Последней устанавливается плита перекрытия с отверстием. Над ним сооружается горловина из кольца меньшего диаметра или кирпичной кладки, которая закрывается крышкой. Она должна возвышаться над землей, чтобы в кессон не попадала вода от осадков и тающего снега.
Утепление	С внешней стороны кольца утепляют листами пенопласта с пропениванием стыков или делают напыление из пенополиуретана. При большом диаметре колец утеплить конструкцию можно и изнутри.

После обратной засыпки грунта строительство кессона можно считать завершенным.

Заключение

Видео в этой статье поможет тем, кто все же решил использовать бетонные кольца для строительства кессона, лучше разобраться в его технологии.

При определенных условиях и обстоятельствах это неплохой и экономичный вариант. Особенно если делать кессон для скважины бетонный своими руками, используя уже имеющиеся в наличии материалы.

Как оборудовать скважину для воды своими руками: монтаж насоса

Чтобы обустроить скважину в обязательном порядке монтируют насос. Лучшим вариантом для скважины станет насос погружного типа. Такой выбор обусловлен объемами потребления воды и глубиной емкости.

Процесс установки включает опускание насоса на тросе на глубину. Также опускают кабель, который питает двигатель, и трубу, которая будет подавать воду. Все элементы следует обвязать. Функции троса – фиксация насоса и сцепление с оголовком.

Нюансы установки насоса:

1. Первая вода из скважины будет достаточно грязной, поэтому следует провести прокачку. Но при этом используют другой насос, не предназначающийся для постоянной работы скважины.
2. Опускать насос необходимо непосредственно в воду. При этом расстояние от дна до оборудования должно составлять 3 м.
3. Трос для крепления следует приобретать их нержавеющей стали.

После установки насоса необходимо облагородить скважину. Для этого делают оголовок. Впрочем, он выполняет и другие функции.

Как обустроить скважину для воды: установка оголовка

Схема обустройства оголовка включает фланец, карабин, резиновое кольцо, соединительных деталей и защитной крышки. Внешняя сторона включает 2 рым-болта. Один из них смонтирован и во внутренней части.

Благоустройство оголовка:

1. Обсадную трубу следует обрезать, зачистить и покрыть антикоррозийным покрытием. Через крышку необходимо продеть трубу из пластика и электрический кабель.
2. Насос крепится к трубе, а трос соединяется с карабином. Резиновое кольцо и фланец надевают на обсадную трубу.
3. Затем монтируется крышка, которая обеспечивает герметизацию. Резиновое кольцо и фланец должны приподняться до крышки оголовка. Дальше все элементы сжимаются при помощи болтов. На этом оголовок готов.

Оголовок выполняет ряд важных функций. К ним относится защита от талых вод, посторонних предметов, краж, что особо важно на дачном участке.

Пластиковый оголовок способен выдержать вес до 200 кг. А его металлический аналог – до 500 кг.

Не стоит забывать и об эстетической функции. Оголовок делает скважину более привлекательной. Также упрощается погружения насоса, так как для этого используются болты крышки при помощи лебедки.

Правильная установка гидроаккумулятора в кессоне

Чтобы правильно оборудовать гидроаккумулятор, необходимо соблюдать некоторые правила. Для начала нужно понимать само устройство прибора. Он представляет собой накопительный бак.

Принцип работы гидроаккумулятора:

• Насос качает воду в бак до полного его заполнения;
• Из данной емкости жидкость и поставляется наружу;
• Когда воды в приборе останется совсем мало, то опять начнет работу насос.

Минимальный объем гидроаккумулятора составляет 10 л. Правильный выбор во много зависит от потребностей хозяев в воде.

Управлять системой подачи воды можно при помощи выключения и включения насоса. Также бак имеет защиту от возможных перепадов электроэнергии. Стоит отметить и датчик «сухого» хода, который работает при понижении уровня воды в колодце.

Подвалы из кирпичной кладки или бетонных колец

Кирпичные или бетонные подземные надстройки над скважиной возможно возводить только при условии отсутствия грунтовых вод до глубины 2,5 метра, включая весенний период. Иначе устье скважины будет залито загрязненной поверхностной водой, что может повлечь ее просачивание в скважину. Это может вызвать не только кишечные заболевания, но и загрязнение всего водоносного горизонта. Экономия при обустройстве скважины может навредить не только вам, но и соседям. Применение современных гидроизоляционных материалов для герметизации данных сооружений не всегда обосновано, поскольку стоимость таких работ может быть весьма высокой.

Нам приходится в весенний период отвечать на вопросы: в скважину попали фекалии из септика, что делать? Весной негерметичный септик переполняется и фекалии выходят на поверхность участка. Вода стремится стекать вниз, т.е. заполнять ямы, канавы и подвалы, расположенные поблизости. Вот и весь механизм.

Аналогичная опасность исходит от септиков типа выгребных ям. По грунту загрязнения просачиваются в подвал через негерметичные вводы водопроводных труб.

Фото 1, 1-1 и 1-2 наглядно демонстрируют перечисленные доводы.

Металлический кессон

Целесообразно применять металлические кессоны. ООО «Системы для Дома» выпускает несколько видов. Для производства используется листовая сталь толщиной 4 мм. Запас прочности готового изделия не позволяет стенкам деформироваться из-за давления грунта на них. Проезд тяжелой техники рядом или над ним не причинит никакого вреда. При этом срок службы такого подвала полностью сопоставим со сроком службы скважины – 35-50 лет.

По форме кессоны бывают:

Круглые (цилиндрические)

Цилиндрическая форма (круглая) относится к экономному варианту фото 2 и 2-1. Однако слово эконом здесь употребляется только из-за меньшего количества материалов, трудозатрат и времени при производстве. Внешняя сторона конструкции обработана битумной мастикой. Внутри сделано антикоррозийное покрытие. При размере 1х2 метра внутри можно установить гидробак объемом до 100 литров, сделать выводы на двух потребителей и на полив. Крышка имеет петли для замка, что является защитой от вандалов.

Квадратные (кубические)

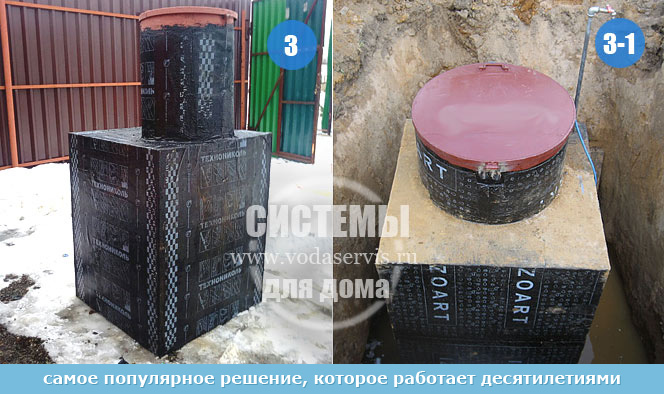

Квадратная форма при сохранении внешних размеров 1х1х2 метра увеличивает внутренний объем, что позволяет разместить оборудование больших размеров и обеспечить большее количество выходов. Для производства требуется большее количество металла, времени и трудозатрат. Стоимость получается больше. Внутри стенки обработаны антикоррозийным покрытием. Снаружи, поверх битумной мастики выполнена обклейка гидроизолом (фото 3 и 3-1), что значительно увеличивает срок эксплуатации.

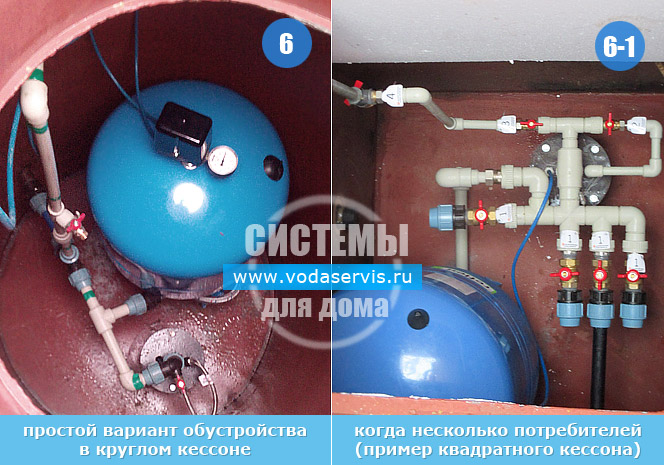

Внутри можно разместить гидробак объемом до 100 литров, сделать вывод летнего полива. В отличие от цилиндрической конструкции, в квадратной можно сделать до четырех выводов на потребителей. Крышка имеет размер 60х60 см с петлями под замок. Внутренняя часть имеет дополнительное утепление пенопластом толщиной 50 мм. Между горловиной и рабочей частью устанавливается теплая крышка.

Сборка металлических конструкций осуществляется из листовой стали толщиной 4 мм при помощи сварки. Герметичность напрямую зависит от качества сварочных швов, поэтому на производстве осуществляется два этапа контроля. Первичную проверку осуществляет сам сварщик, затем отдел технического контроля. Далее изделия отправляются на покраску и антикоррозийную обработку.

Пластиковый кессон

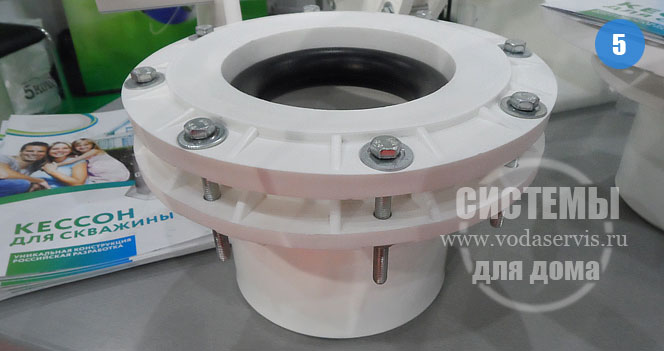

Изделия из пластика (фото 4 и 4-1) в последнее время весьма популярны. Корпус из полипропилена или полиэтилена низкого давления не подвержен коррозии и сохраняет прочность на протяжении всего срока эксплуатации (50 лет). Наличие ребер жесткости не позволяет корпусу деформироваться. Дно имеет усиленное основание толщиной 15 мм с грунтозацепами. Крепление к металлической обсадной трубе скважины осуществляется через обжимную муфту (фото 5), которая обеспечивает не только механическую прочность, но и герметичность соединения. Дополнительно можно установить лестницу, крышку с замком и утепленную крышку.

При большом количестве положительных сторон, пластиковая конструкция не является идеальной. Цена такого сооружения самая высокая. Монтажные работы сложнее и дороже. Самый основной недостаток может выявиться при необходимости ремонта скважины. Для этого будет нужен подъезд тяжелой буровой техники. Металлическая конструкция позволяет выполнить эту процедуру без каких либо повреждений. Пластиковый корпус не рассчитан на высокие нагрузки и может необратимо деформироваться.

Критерии, которым должен отвечать кессон

Приоритетная функция, которую должен выполнять кессон – это беспрепятственный доступ к скважине для ее ремонта и обслуживания. Основное требование – это беспрепятственный доступ к скважине для ее ремонта и обслуживания. Горловина должна быть размещена строго над скважиной. Это позволит производить беспрепятственный демонтаж — монтаж насоса, не повредив водоподъемную трубу. Также будет возможность опустить буровое оборудование в скважину в случае нештатной ситуации.

Схемы соответствия критериям

На схеме 1 ось обсадной трубы упирается в верхнюю стенку кессона. В таком случае шанс повредить водоподъемную трубу при замене насоса многократно увеличивается, а ремонт скважины буровой техникой невозможен.

На схеме 2 ось обсадной трубы находится под горловиной. Для ремонта и обслуживания нет препятствий. Но очевидны ограничения по размерам гидробака (до 50 литров), если ставится задача его размещения внутри.

Схема 3 – самая эргономичная. Обеспечен доступ для ремонта и обслуживания. Гидробак объемом до 100 литров и блок автоматики без проблем можно разместить в кессоне.

Иногда заказчики хотят использовать кессон как погреб для хранения сельско-хозяйственных заготовок. При этом заказывают кессон значительно больше стандартного. Такая идея разумна, когда металлическая обсадная колонна монтируется на глубину 100 метров и более.

Кессон жестко крепится к обсадной трубе скважины при помощи сварки, тем самым соединяясь в единую конструкцию. Во время весенних паводков вес колонны и трение не позволят кессону всплыть под действием силы Архимеда. Дополнительно на корпус давит грунт, который также имеет определенный вес. В ситуации, когда стальная обсадная колонна смонтирована на глубину до 20 – 30, то при наличии высокого уровня грунтовых вод вся конструкция может приподняться, вместе с обсадной трубой. В результате скважина будет неработоспособной.
