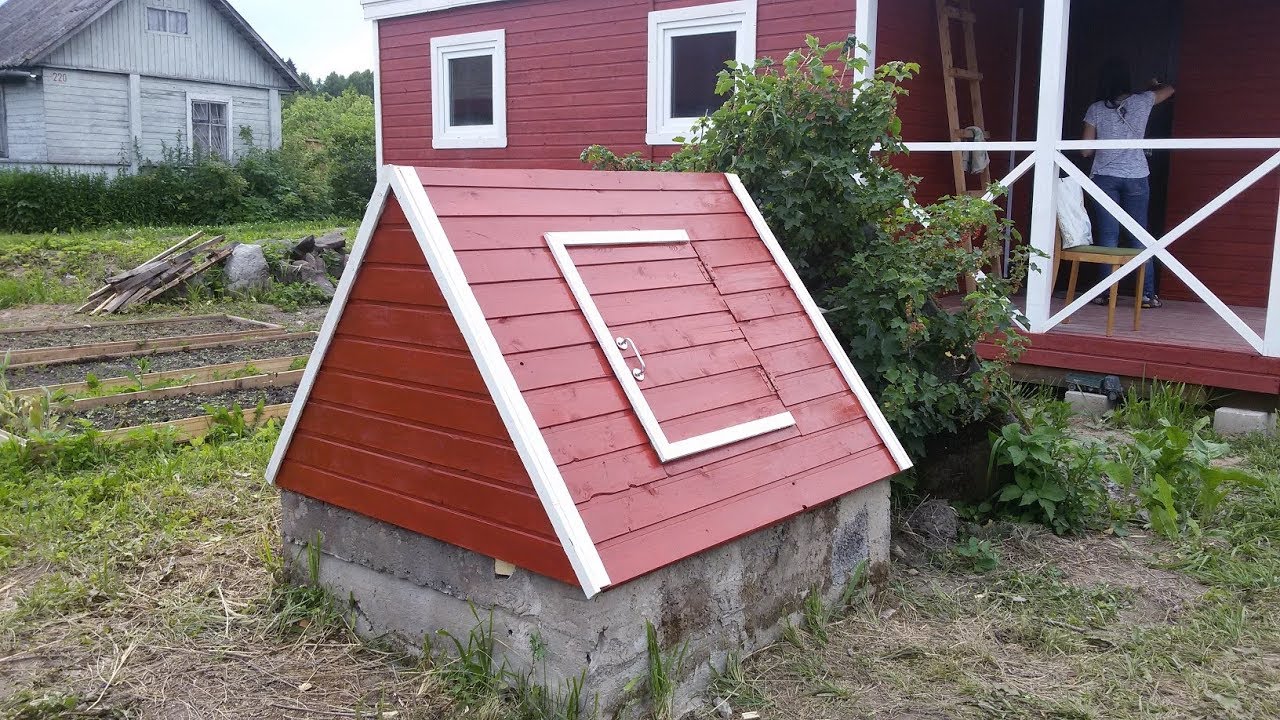

Обустройство скважинного домика своими руками

Для чего требуется укрытие для скважины

Укрытие решает сразу несколько задач:

1. Предотвращение вредного воздействия прямых ультрафиолетовых лучей. Если не обеспечить надежную защиту, это негативно скажется на органолептических свойствах воды в скважине.
2. Дополнительная защита от промерзания зимой.
3. Обеспечение безопасности на участке (иначе есть риск того, что ребенок или домашний питомец упадут в колодезную шахту).
4. Возможность установки оборудования для ручного или механизированного подъема жидкости.
5. Защита водного источника от случайного проникновения насекомых, бытового и строительного мусора, химикатов и т.п.

Кроме того, декоративный домик для скважины является важной частью ландшафтного дизайна. Благодаря ему сооружение смотрится более привлекательно.

Важным преимуществом такой конструкции является то, что сделать домик над скважиной своими руками несложно. Для этого применяют различные природные материалы, включая натуральное дерево, камень, для отделки — мозаику, керамогранит и т.п. При желании домику придают любой вид, он может напоминать сказочный терем, рыцарский замок и т.д.

Типы домиков и материалы для их изготовления

Обустраивая домик на даче, можно выбрать следующие формы укрытий:

1. Классическая двускатная крыша с 3 углами. Это самая простая и практичная система, ее несложно сделать из подручных материалов. Есть другие варианты — например, круглая крыша из бревен или четырехугольная конструкция. Но даже в самом простом виде она защищает от пыли и осадков.
2. Навес комбинируют с двухскатной кровлей. Такая система будет более сложной, зато и эффективность выше.
3. Беседка (домик открытого типа). В данном случае конструкция устанавливается на стойки из дерева либо металла. Сама беседка в основании имеет любую форму — квадратную, восьмиугольную, круглую.
4. Сруб. Это классический домик из бревен, размеры которого совпадают с параметрами ствола скважины или бетонного колодца из колец. Такие домики бывают разных видов — например, с двухскатными либо асимметричными кровлями.

При выборе типа укрытия нужно сделать проект. Размеры требуются такие, чтобы домик защищал конструкцию от внешних воздействий и в то же время не был слишком большим — это только затруднит обслуживание системы.

Деревянный каркас изготовления домика для скважины.

Разновидности домиков для колодцев

Наиболее популярными являются 2 типа домиков:

• навесы;
• беседки.

Просто домик-навес

Первые, как правило, имеют форму двускатной либо конусообразной крыши, устанавливаемой над колодезной шахтой на 2 или 4 вертикальных стойках.  Каркас таких навесов выполняется из дерева либо металла, кровля – из дерева, металла, черепицы или сайдинга. Они отличаются меньшей стоимостью, так как для изготовления конструкции требуется небольшое количество материала. Однако навес нестандартной формы, украшенный художественной ковкой либо резьбой, в плане эффектности внешнего вида, ничуть не уступает беседкам.

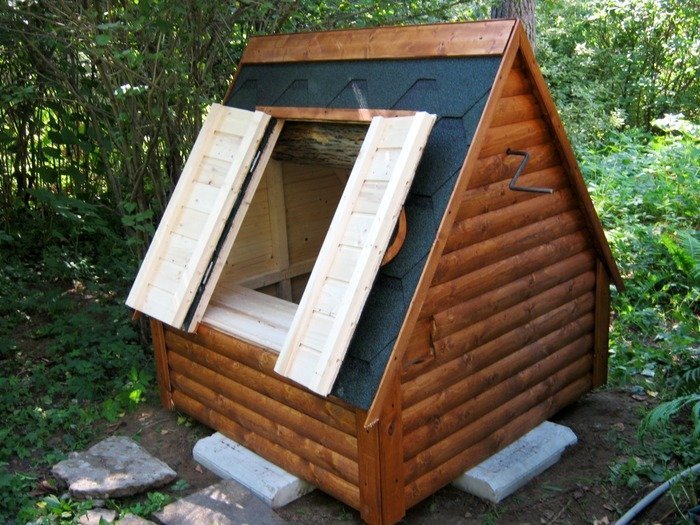

Домик-беседка

Домики-беседки – это более массивные конструкции, имеющие форму большой двухскатной крыши, полностью закрывающей шахту колодца, либо полноценного домика с 4-мя стенами и перекрытием. Разнообразие форм и материалов тут не менее вариативно, стоят же домики-беседки за счет своих габаритов больше, чем навесы. Устанавливать их имеет смысл, если вы хотите спрятать колодец от посторонних взглядов, однако строгих правил не существует – некоторым беседки нравятся намного больше, чем навесы.

Выбор материала и проектирование

Перед тем как приниматься за работу необходимо определиться с вариантом строения и приготовить необходимые инструменты и материалы. Благодаря этому декоративный домик получится изящным и практичным. Постройка домика должна отвечать следующим параметрам:

• безопасность;
• техническая грамотность;
• соответствие окружающему дизайну.

Грамотное устройство каркаса для скважины позволит сделать указанное строение «жемчужиной» подворья.

Пошаговая инструкция своими руками предписывает выбирать для такого строения экологичные материалы, не способные испортить состав источника с водой. Поэтому большинство домовладельцев делает данные скважинные постройки из дерева (вагонка). Преимуществами такого строения являются:

• экологичность;
• простота монтажа;
• респектабельный вид.

Помимо деревянных конструкций домик над скважиной можно выполнить из железа либо кирпича. Такие строения также способны обеспечить защиту скважин.

Подготовка рабочих инструментов и материалов

При монтаже понадобятся такие материалы:

• саморезы, гвозди, другие элементы крепежа;
• кровельный материал (ондулин, рубероид, металлочерепица);
• антисептические пропитки;
• брус и доски обрезные;
• бревно, металлические пруты и цепь для ворота;
• инструменты (лобзик — лучше электрический, рубанок, ножовка и т.д.).

Также может понадобиться материал для отделки стен с применением вагонки или блок-хауса.

Каркасная конструкция

Строительство своими руками домика над скважиной должно проводиться по составленному заранее проекту. Если выбранным материалом строения является дерево, то для проведения строительных работ следует запастись:

1. Гибкой черепицей.
2. Сухим брусом.
3. Досками (тес).
4. Рейками.
5. Вагонкой.

Подготовка к строительству начинается с выбора участка и обозначения на нем разметок. При этом с выбранной территории убирают весь хлам и разравнивают грунт около трубы-обсадки. Приступать к работам по строительству и установке стойки следует спустя некоторое время после бурения колодца, чтобы грунт смог осесть.

Сборка каркаса

Основание под постройку готовится из различных материалов: брусчатки, плитки, которой выложен двор или бетонного фундамента. Самым простым и доступным вариантом является бетонирование угловых опор.

1. Вокруг трубы размечаются места для расположения бруса. В местах опор вбиваются колышки, затем натягиваются шнуры для определения периметра.
2. Копаются ямы глубиной 30 см, дно на 10-15 см засыпается песком.
3. Опорные столбы вставляются в ямы, фиксируются подсобным материалом (камнями) по уровню. Заливаются бетоном.
4. После застывания (3-4 дня) выполняется нижняя обвязка каркаса. По периметру с помощью металлических уголков и саморезов соединяется брус.
5. Следующий шаг – верхняя обвязка. Она выполняется аналогично нижней. Для прочности конструкции можно установить дополнительную вертикальную стойку посередине каждой стены.

Обшивка

Выбор материала для обшивки зависит от хозяев. Это может быть вагонка, имитация бруса или блок хаус, в виде оцилиндрованного бревна. На каркас набиваются рейки обрешетки, при необходимости на них укладывается гидроизоляция и утеплитель. Сверху саморезами крепится обшивка.

Крыша домика

Стандартный вариант – двухскатная кровля. Для ее монтажа необходимо создание стропильной системы. Она состоит из стропильных ферм – две доски скрепляются на концах под углом 30°. Усилить их прочность можно ригелем – планкой прибитой в 20 см от верха стропильной фермы. Потребуется две стропильных фермы. Между собой они соединяются коньковым брусом. На одном из скатов к коньку прибивается два дополнительных бруса, которые образуют проем для дверцы.

На стропила монтируется обрешетка. На нее стелется гидроизолирующее плотно. Сверху укладывается кровельный материал, например, гибкая черепица или ондулин.

Совет. Для удобства обслуживания скважины некоторые мастера делают крышу съемной.

Дверца

Конструкция дверцы очень проста, это щит из досок. Для его изготовления укладывается несколько досок шириной 10-15 см, затем в верхней и нижней части они скрепляются бруском. На каждую деталь приходится 4 самореза. Усиливают дверцу диагональной планкой. Для навешивания используют металлические петли.

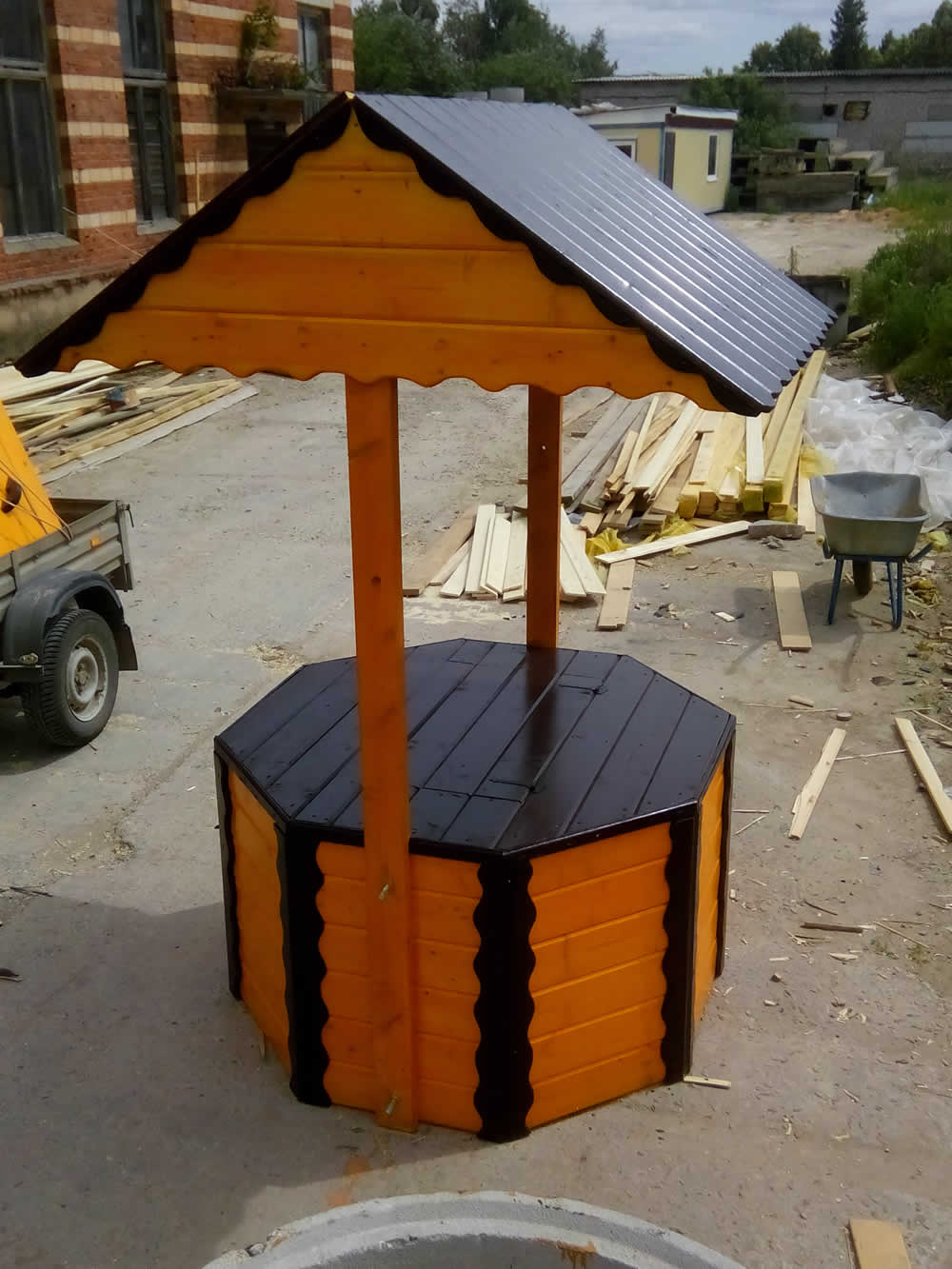

Навес для колодца с крышкой — открытый домик

Конструктивно устройство простое: есть две стойки, расположенные одна напротив другой. Они служат опорой для навеса, а также на них крепится ворот — устройство для подъема ведер с водой. Чертеж открытого домика с размерами смотрите на фото ниже.

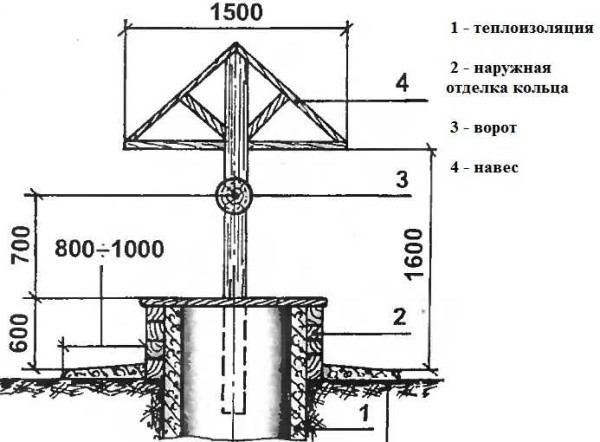

Чертеж колодезного навеса с крышкой и воротом

Обратите внимание, что стойки можно вкопать после того, как сделана отделка колодезного кольца. В зависимости от этого изменяется порядок работ, но конструкция в любом случае остается такой же.

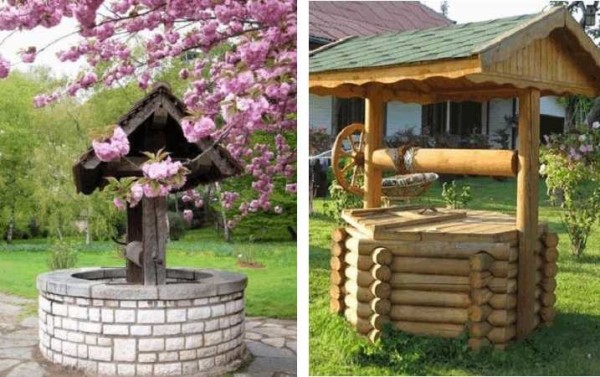

Стойки, поддерживающие навес могут находится внутри обшивки кольца колодца или снаружи.

Как сделать навес

Сначала собирается навес. Делают два боковых треугольника по требуемым размерам. На чертеже вверху дан только примерный разлет двух крайних точек. При необходимости его можно сделать больше. Длинна навеса зависит от того, где будут стоять стойки — вплотную к колодезному кольцу или за обшивкой. Примерные размеры навеса при диаметре кольца 100 см приведены на фото ниже.

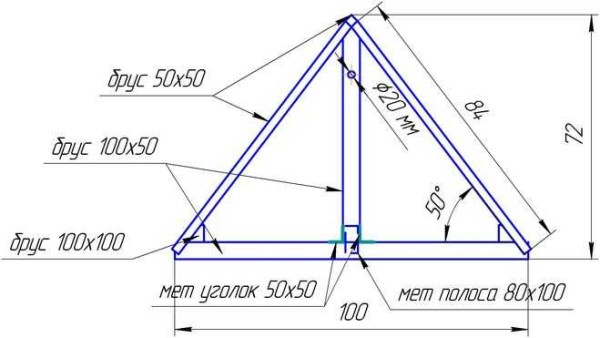

Размеры колодезного навеса для диаметра 100 см

Собирать конструкцию можно из оцинкованного профиля, металлической профильной трубы или деревянного бруса. Чтобы профиль не погнулся, его в местах крепления двери усиливают — можно поставить внутрь деревянный брусок или металлический уголок.

Чтобы дождь гарантированно не попадал внутрь, разлет надо сделать намного больше размеров кльца — хотя бы на 20 см с каждой стороны.

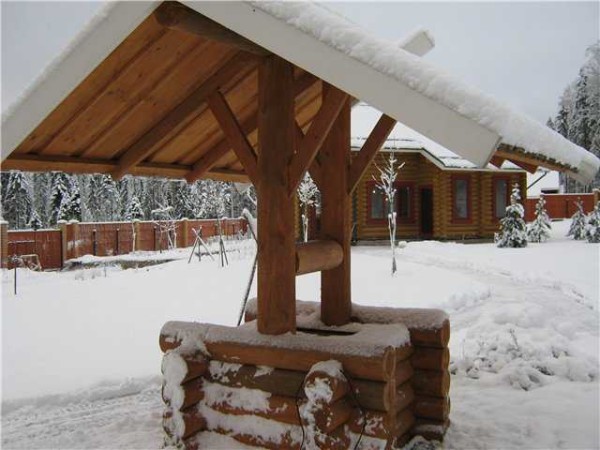

Крыша над колодцем должна быть намного больше его диаметра

Если стойки будут крепиться сразу к бетонному кольцу, порядок работ немного другой. Сначала собирают раму, которая охватывает кольцо. На фото она сделана из доски 30 мм толщиной. Стойки тоже сделаны из такой же доски, место крепления к бетону усилено накладками. Они же играют декоративную роль.

Если навес получился тяжелый, желательно использовать брус большей толщины, иначе нагрузки он не выдержит.

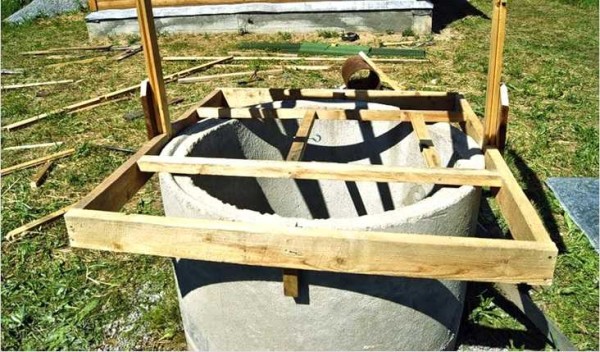

Рама для колодезного оголовка

После на стойки крепится собранная ранее крыша. Можно треугольники делать сразу на месте но удобнее их заготовить заранее, собрать стропильную систему, и в готовом виде водрузить на стойки.

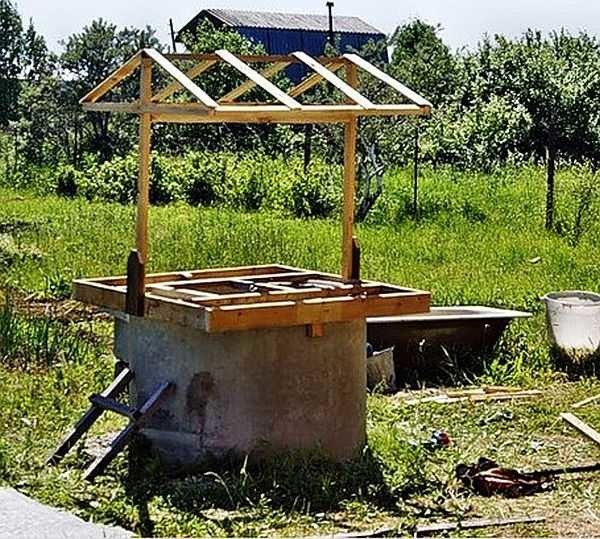

Собранный, но не отделанный

Далее — отделка. Зашить доской, вагонкой, кровельным материалом. Только учтите, что доски, если использовать сырые, через какое-то время ссохнутся, между ними образуются щели до 5 мм толщиной. Ни о какой гигиене тогда речь не идет: и дождь будет попадать и пыль… Использовать сухую доску — тоже не очень хорошо — во влажную погоду она будет разбухать, настил «пойдет волной». В общем, если хотите иметь чистую воду, стройте домик с дверками  — закрытый. Там шансов уберечь влагу от загрязнения больше.

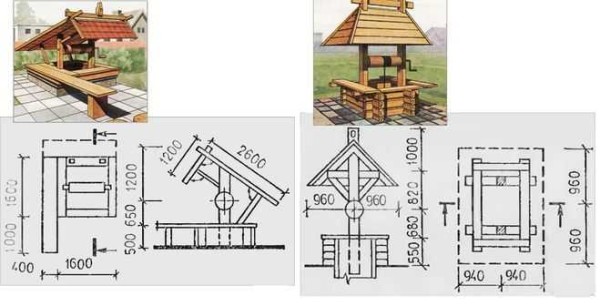

Крыша для колодца своими руками: чертежи и размеры.

Закрытый домик для колодца своими руками

Речь идет о таком варианте укрытия для колодца — с дверкой. Если внутри еще сделать крышку, точно пыль попадать не будет.

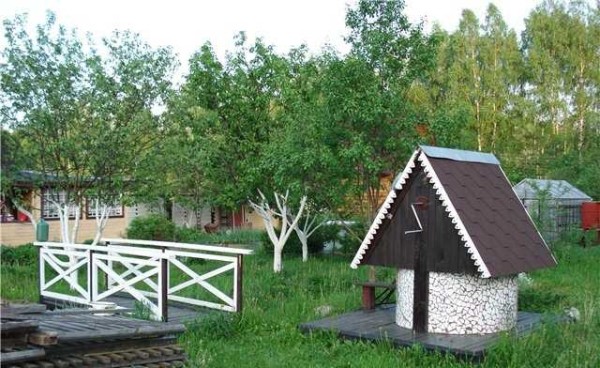

Закрытый колодец

Строится каркас, потом он надевается на оголовок колодца и закрепляется анкерными болтами.

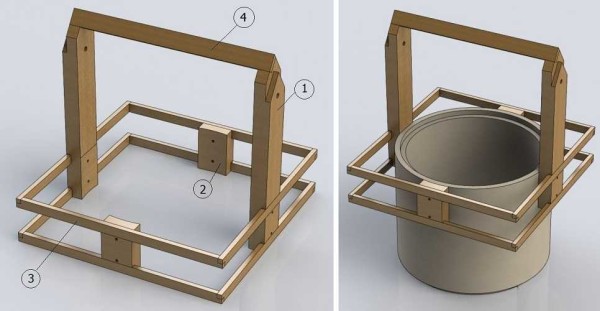

Домик для колодца своими руками

1. опорная стойка из 100*200 мм
2. короткие опорные стойки из того же бруса 100*200 мм
3. крепежный брус 30*60 мм
4. треугольный брус

Каркас собираем, при помощи коротких брусков крепим к кольцу. После приступаем к сборке поддона. Собирают настил из доски 30*100 мм или около того. Каркас обшивается досками или листовым материалом, например водостойкой фанерой.

Порядок сборки домика для колодца

Чтобы дверки хорошо держались, можно поставить дополнительные укосины. Навешиваем дверки — одну или две, по желанию. Чтобы проще было ориентироваться ниже приведены чертежи с размерами.

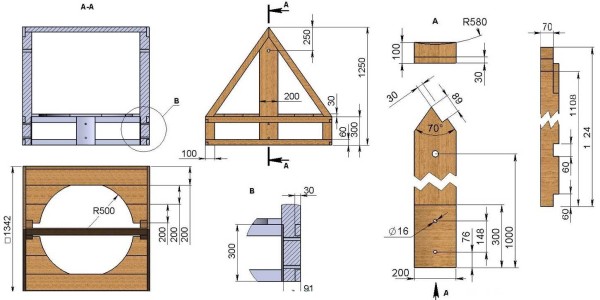

Домик для колодца своими руками чертежи с размерами

По этой же схеме можно сделать крышу для домика из металла. Если есть сварочный аппарат, использовать можно профильную трубу. К ней площе крепить отделочный материал.

Как сделать полностью закрытый каркас

Можно в домик спрятать и бетонное кольцо. В этом случае ворот, как правило ставятся стойки отдельно, а затем собирается каркас. Размеры выбираете так, чтобы конструкция свободно накрывала кольцо. Высота — выше вашего роста сантиметров на 20: чтобы можно было спокойно наклоняться и доставать ведро.

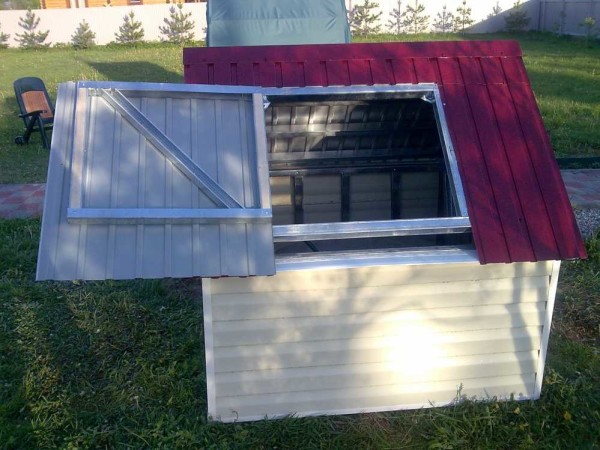

Такое укрытие для колодца из оцинкованного профиля для гипсокартона, металлочерепицы и сайдинга

Профиля берем из толстого металла, оцинкованные. Из направляющего собираем две одинаковых рамы — «пол» и верхний уровень кольца. Соединяются они стойками (профиль для стоек). Получился куб с заполненными боковинами.

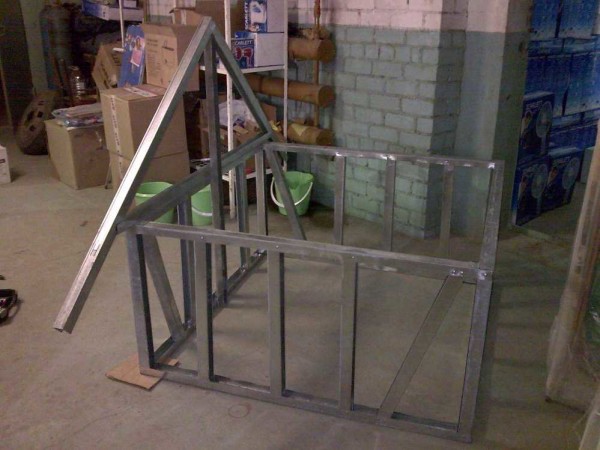

Сборка каркаса

У направляющего профиля подрезаем боковинки, «спинку» оставляя целой. Так можно будет сделать треугольник. Крепим стойку, которая равна высоте всего домика. Если вы хотите иметь равные скаты, стойку крепят посередине. Можно дальний скат сделать более крутым, тогда стойка отодвигается на 15-20 см от центра.

К зафиксированной стойке крепим надрезанный профиль. Получаем один из элементов стропильной системы. Такую же операцию проделываем с другой стороны. Полученные верхушки треугольников соединяем поперечиной.

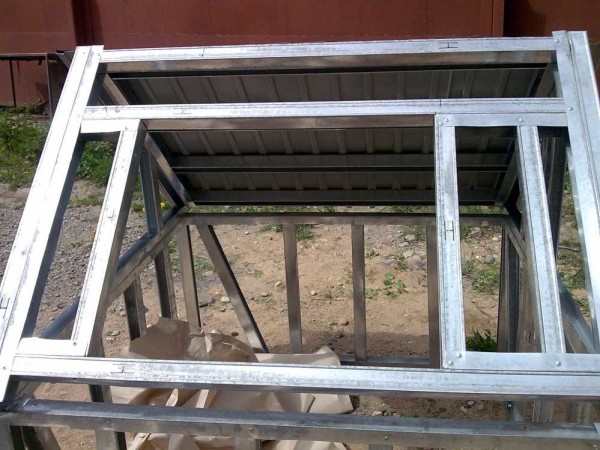

Подготовка под дверку

Со стороны дверцы добавляем стойки — с двух сторон. Их лучше усилить — поставить внутрь деревянные бруски и прикрутить саморезами.

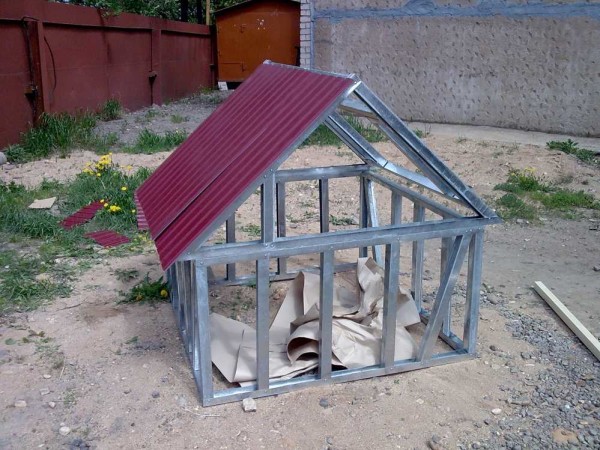

Начало монтажа кровли

Крепим кровельный материал, например профилированный лист, обшиваем фанерой. На фанеру затем укладывают и прибивают мягкую черепицу — у кого какая технология. «Подножье» и бока крыши  отделывается любым материалом. Хотите — можно деревом — вагонкой, имитацией бревна или бруса, хотите — сайдингом.

В данном случае использованы те же материалы, что при облицовке дома: чтобы все смотрелось единым ансамблем.

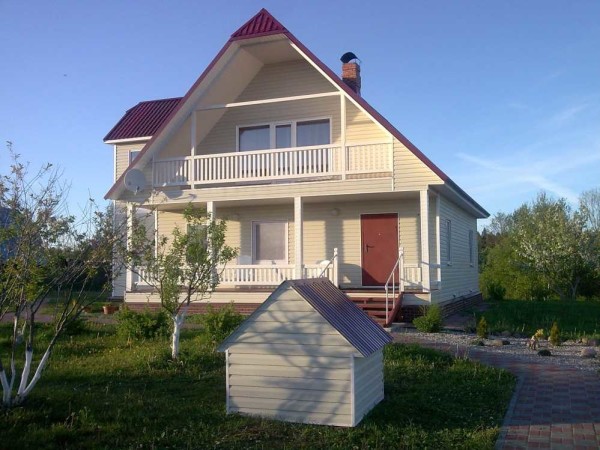

Домик для колодца из сайдинга

Еще один видео-пример сборки из профиля для гипсокартона в видео-формате.

Проведение работ по строительству домика

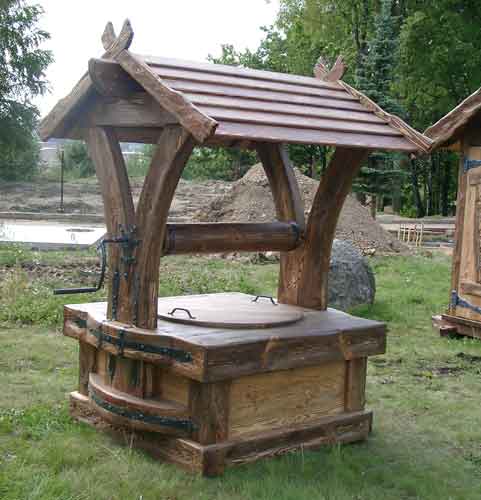

Фото деревянной конструкции

Вариант, который пользуется спросом в сфере оформления домика над скважиной на воду, считается постройка в виде домика, из вагонки.
Подробнее:

• Чтобы домик на скважину принес более практичную конструкцию, вам нужно будет из стен вывести краны, таким образом, у вас получится доступ к воде в любое время.
• Лучшим украшением для вашего дома будет указатель ветра, сделанный по форме петуха.

Какие материалы и инструменты понадобятся:

• Электрическая дрель.
• Рулетка и простой карандаш.
• Пила
• Профессиональный уровень.

Для подбора материалов понадобятся следующие материалы:

• Для каркаса выбрать брус.
• Рейка.
• Доска.
• Вагонка.

Предварительные работы:

• Для того, чтобы не образовалось гниения и трещин, вам нужно материал обработать специальными составами.
• В постройке в первую очередь необходимо заранее продумать этап постройки.
• В первую очередь нужно составить план проекта. Затем придумать конструкцию и определится с размером вашего будущего дома.

Совет. Для того чтобы упростить задачу и работу, лучше всего строить дом квадратной формы. Для того чтобы придать зданию вид сруба, лучше всего выбирать вагонку под бревно.

• После этого вам нужно будет установить стойку. Для более надежного крепления лучше использовать бетонированный метод.

Совет. При этом вам нужно учитывать ту высоту, которая поможет легко открывать двери в конструкции крыши.

Теперь более подробная инструкция для дальнейших действий

Нужно вокруг скважины нанести разметку по всему периметру строения.
Рассмотрим подробнее:

• Для столбов нужно выкопать ямы, а по центру стен установить сваи по высоте вашего будущего здания.
• Перед тем, как заливать бетон, необходимо в эти ямы засыпать песок вместе с гравием, тщательно утрамбовать и добавить воды.
• Когда будете яму заливать бетоном, вам нужно все время контролировать процесс, и следить за тем, чтобы столбы были расположены только в вертикальном положении. В этом процессе вам лучше всего воспользоваться строительным уровнем.
• После того, когда яма будет полностью залита бетоном, вам нужно будет зафиксировать столбы и ждать до того момента, пока бетон полностью не застынет.

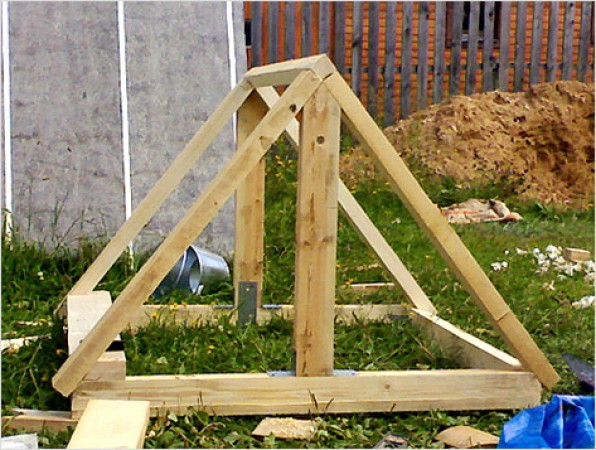

Строительство каркаса

Делать каркас дома нужно в таком порядке:

• С применением бруса нужно сделать обвязку столбов. Для лучшего крепления воспользуйтесь саморезами и уголками.
• К центральным столбам нужно прикрепить брусья, взятые из опорных столбов.
• После этого необходимо центральные столбы объединить между собой брусьями. Делать это нужно так, чтобы в результате у вас получился каркас для кровли.

Затем на одной из сторон ската кровли нужно закрепить 2 бруса, начиная от верхней обвязки, заканчивая к коньку. Это поможет вам сделать функцию для дверного проема.

Отделка конструкции домика

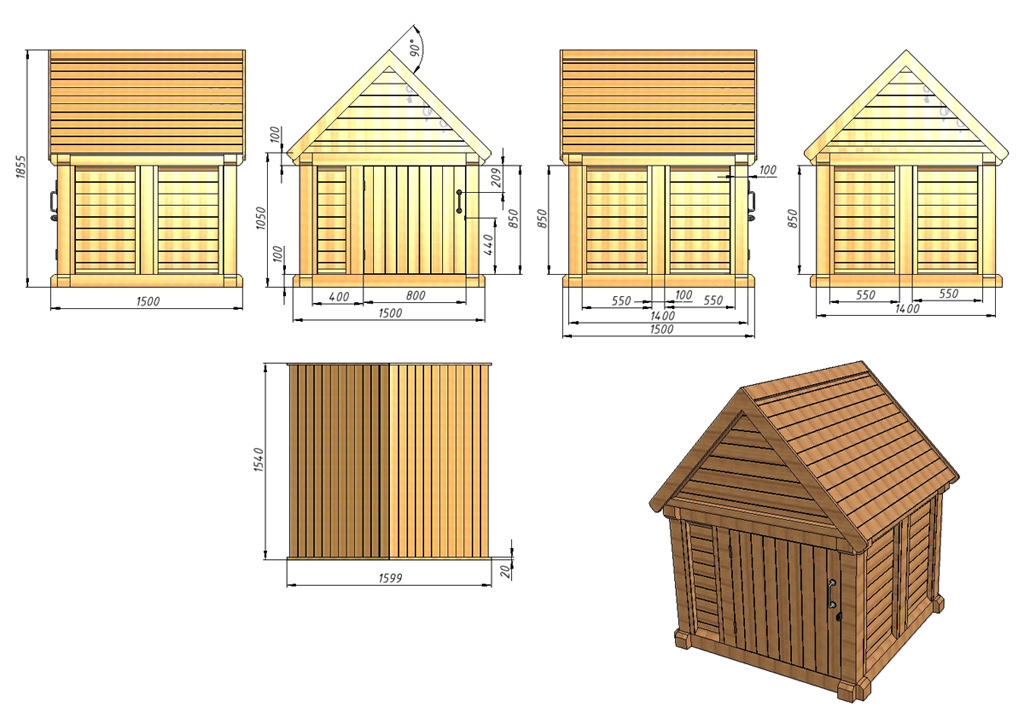

Варианты конструкций

После проведения всех работ понадобится качественная отделка конструкции.
Что входит в отделочные работы:

• Для начала вам нужно будет сделать обрешетку стен, вам нужно будет установить рейки для того, чтобы сделать обшивку стен с применением вагонки.
• Для того, чтобы в доме было тепло, вам нужно будет между рейками установить дополнительный утеплитель.
• С применением саморезов вам нужно будет закрепить к рейками саму вагонку.
• После этого вам нужно будет обшить кровлю специальным материалом, в этом процессе можно применять вагонку или черепицу.
• В конце вам надо будет заняться изготовлением и установкой двери.
• Не забудьте в конце покрыть ваш дом защитным лаком.

Теперь процесс постройки на финише. Вам остается только приступить к оформлению в пане декора. Здесь можно полностью дать волю своей фантазии.

Виды колодезных домиков

Домики, сооруженные над колодцами, предназначены для оберегания водных ресурсов от уличного засорения. Большинство таких домиков строится для колодцев с питьевой водой, поэтому их делают закрытыми.

Для открытого вида домика для колодца характерно техническое применение воды. Ей поливают дачную растительность, но не пьют.

Следовательно, устанавливают над колодцем тот вид домика, который приемлем для конкретных дачных целей.

Открытые

Смастерить открытый домик над колодцем своими руками проще, чем сделать закрытое обрамление. Открытая конструкция не требует дорогого материала, однако она не приемлема для холода. Без плотной крыши над колодцем вода в мороз нередко замерзает. Даже открытый домик надо старательно утеплить.

Для зимнего утепления открытых домиков для колодца можно взять:

• пенополистирольный материал, соразмерный площади утепления колец на колодце. Внешний каркас можно украсить декором;
• для крышки и стоек колодца покупают деревянный материал. Доски устанавливают в 3 слоя в перпендикулярном направлении, чтобы избежать щелей на конструкции.

Если для зимнего времени домик над колодцем не будет использоваться, то его можно строить из дешевого металла, либо собрать своими руками из обрезков доски или деревянного бруса. Открытый декоративный вариант домика на саморезах обойдется бюджетно.

Закрытые

Варианты закрытого домика над колодцем строятся дольше. Его размер превышает размеры кольца колодца, поэтому защитная конструкция из доски должна иметь полную изоляцию от холодов.

Добиться утепления закрытого домика можно при помощи элементов из пенопласта. А облицовку ворот с кованой ручкой и петлями дверей своими руками — выполнить в красивом дизайне.

Другие варианты декоративного оформления скважины

Декорирование камнями

Построить домик на скважину– это далеко не единственный вариант ее декорирования. Можно также использовать другие, не менее интересные идеи -ту же скважину можно обложить камнями. К примеру, если по разные стороны от скважины поставить несколько других камней различных по размеру, то участок будет напоминать японский сад камней.

Декоративное оформление скважины

Совет!
Для оформления скважины можно использовать не натуральный камень, а пластиковый заменитель камня.
Это позволит подобрать элементы любого подходящего цвета, размера и формы.

Вулкан

Еще один интересный способ оформления скважины – выполнение вулкана своими руками. В этом случае область вокруг нее заливают густым раствором. Для убедительности, следует использовать небольшие камешки различного размера и цвета. Такая конструкция будет очень оригинально смотреться.

Горный оазис

Также, на своем участке можно сделать настоящий горный оазис – для этого вокруг скважины возводится альпийская горка. Участок следует украсить горными низкорослыми растениями и засыпать мелкой галькой. Травы и цветы, при этом, будут выполнять еще и практическую функцию – поглощать излишки влаги.

Совет!
В процессе облагораживания зоны возле скважины, сразу следует спланировать установку кессона.
Этот резервуар защитит скважину от замерзания и загрязнения .

На фото — оформление скважины «под колодец».

Колодец

Если участок оформлен под старину, то скважину можно оформить в виде колодца. По кругу можно выложить стены из камня, сделать навес и установить барабан-бутафорию. Внутри такого колодца может размещаться кессон.

Летнее обустройство скважины без кессона, вариант без автоматики

При таком варианте в скважине устанавливают насос и выводят от него трубу через оголовок. К крану на трубе подсоединяют поливочный шланг. Можно мыть машину, поливать грядки, набирать воду в емкости для использования в доме. В летней скважине не устанавливают обратный клапан. Вода сливается по трубе обратно в скважину и зимой не замерзает. Такой вариант можно только условно считать летним, скважину используют и зимой. Единственное неудобство в том, что насос надо каждый раз включать вручную.

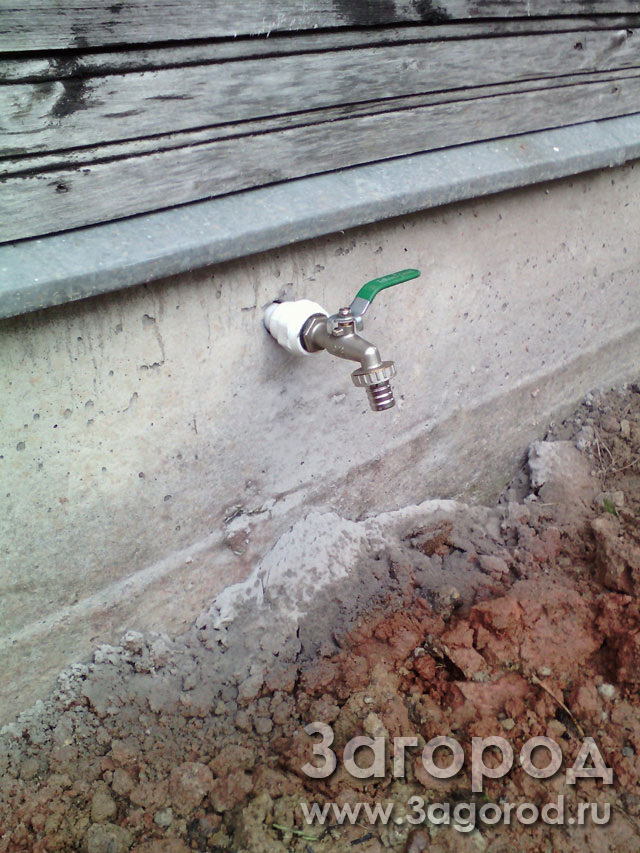

Нужно быть внимательным. Если установлен кран, то его надо обязательно открыть перед включением насоса. Хотя в такой системе кран, по сути, не нужен (см. фото).

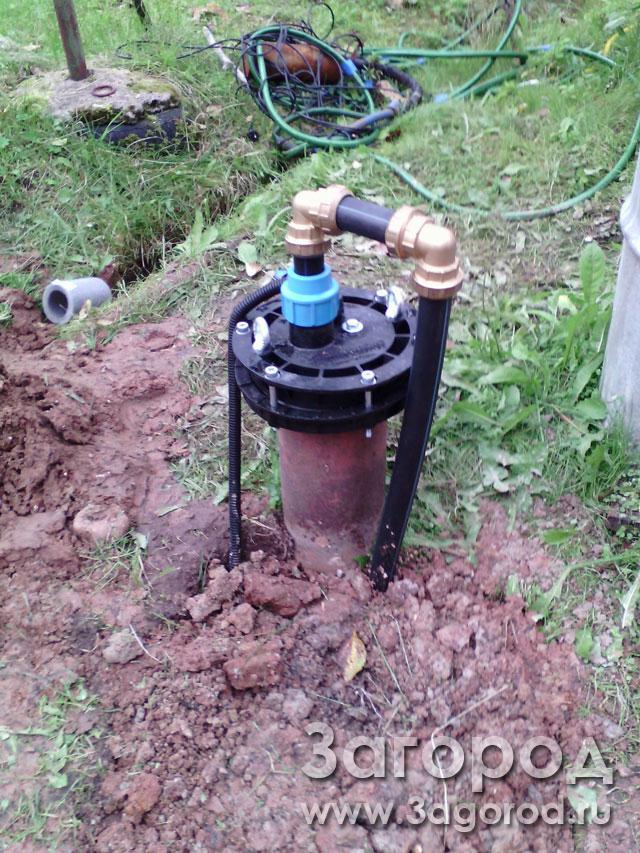

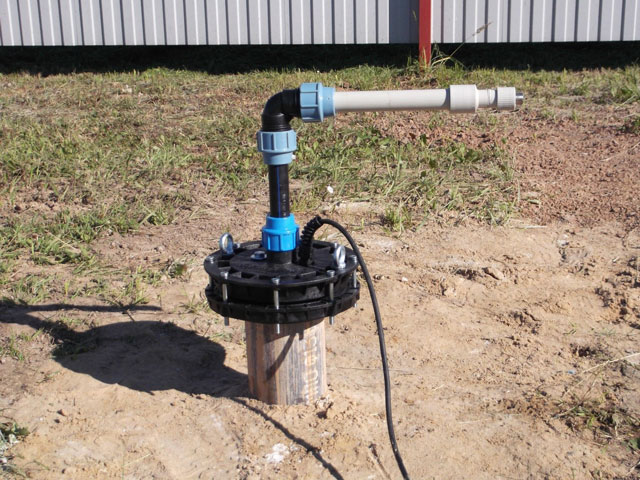

Летняя скважина без автоматики

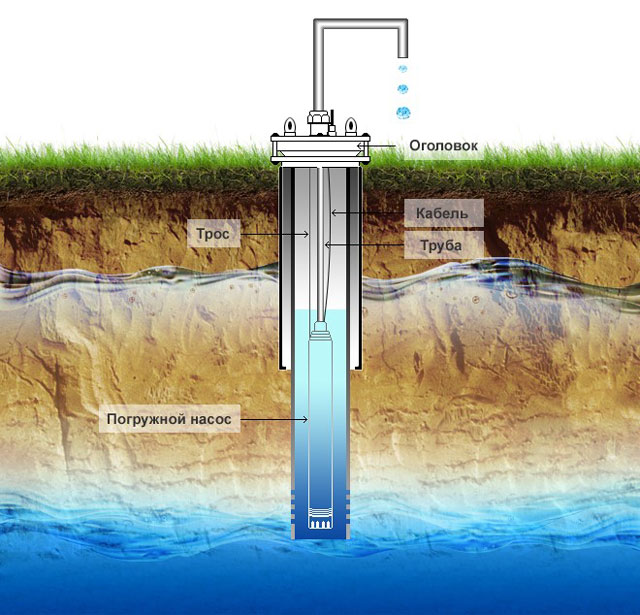

Схема обустройства скважины без кессона, летний вариант

В скважинном оголовке есть резиновые уплотнительные кольца. При затягивании болтов фланцы сдавливают кольца, и они герметично закрывают трубу. Оголовок также оснащен болтами для крепления насоса. Имеется герметичный ввод для электрокабеля.

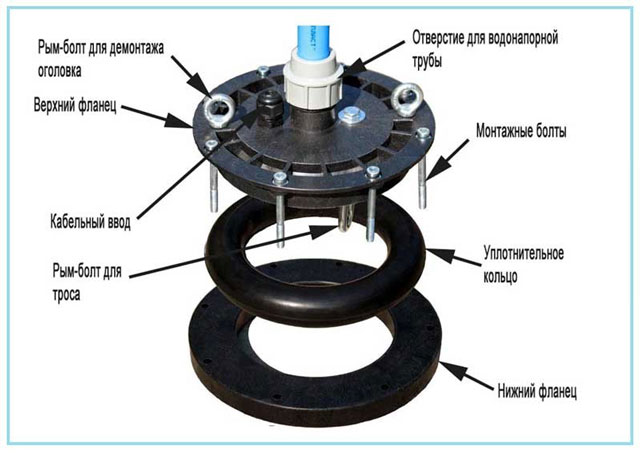

Устройство оголовка для скважины

Насос крепится к оголовку тросами. Если глубина погружения насоса больше длины кабеля, то кабель удлиняют через термоусадочную муфту. Для прогрева муфты используют термофен. Рядом со скважиной можно сделать влагозащищенный выключатель.

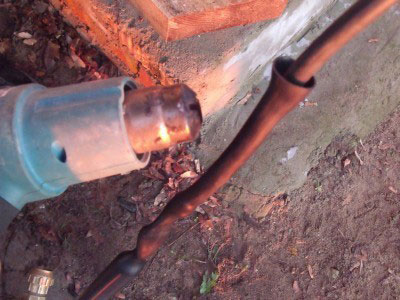

Пайка термоусадочной муфты

Можно обустроить скважину и без оголовка. Для этого просто закрепляют трубу и закрывают скважину от попадания мусора.

Преимущества летнего варианта:

Самый дешевый и быстрый способ обустройства скважины. Его не сложно сделать самостоятельно.

Нет автоматики, которую могло бы затопить.

Подходит для труб любого диаметра.

Недостатки летнего варианта:

Труба не подводится к дому, не подключить сантехнику.

Вода не разводится на несколько соседей или на несколько строений на участке.

Насос без автоматики нужно каждый раз включать вручную.

Часто такую обвязку делают сразу после бурения скважины, например, для ее прокачки. Летний вариант выбирают, если нужна вода, к примеру, для строительных нужд. После постройки делают уже полноценный водопровод с автоматикой и подводом к дому.

Материалы и комплектующие для обустройства летней скважины своими руками:

Погружной скважинный насос.

Труба ПНД 32 мм.

Скважинный оголовок.

Фитинги для соединения труб.

Влагозащищенный кабель.

Термоусадочная муфта для соединения кабеля с насосом.

Нержавеющий трос 3 мм для крепления насоса.

Зажимы для троса.

Специальные инструменты:

Термофен или газовая горелка для нагревания термомуфты.

Обустройство летней скважины без кессона своими руками. Этапы работы:

1. Подсоединить насос к трубе через фитинг.

2. Надеть на трубу верхний фланец оголовка. Прикрепить насос к рым-болту нержавеющим тросом.

3. Протянуть электрокабель от дома к скважине.

4. Завести электрокабель из дома через ввод в оголовке.

5. Опустить трубу с насосом в скважину.

6. Соединить кабели из дома и от насоса (с отрезанной вилкой) через термоусадочную муфту.

7. Установить верхний фланец на нижний, затянуть монтажные болты.

8. Включить насос и проверить, поступает ли вода из скважины.

Летнее обустройство скважины без кессона (вариант с подводом в дом и автоматикой)

Можно сделать летнюю скважину с подводом трубы к дому. Для этого трубу, которая выведена из оголовка, заглубляют в землю и затем прокладывают до дома ниже глубины промерзания. На насос ставится обратный клапан. Ниже насоса на трубе монтируют клапан для слива воды. Регулирующую автоматику (гидробак и реле) размещают в доме. Из дома через стену выводят поливочный кран.

Маленькая хитрость. Можно поставить обратный клапан не в скважине за насосом, а в доме. Тогда, если снять верхний фитинг, вода сольется в скважину.

Подвод трубы к дому от летней скважины (наше фото)

Вывод поливочного крана из дома

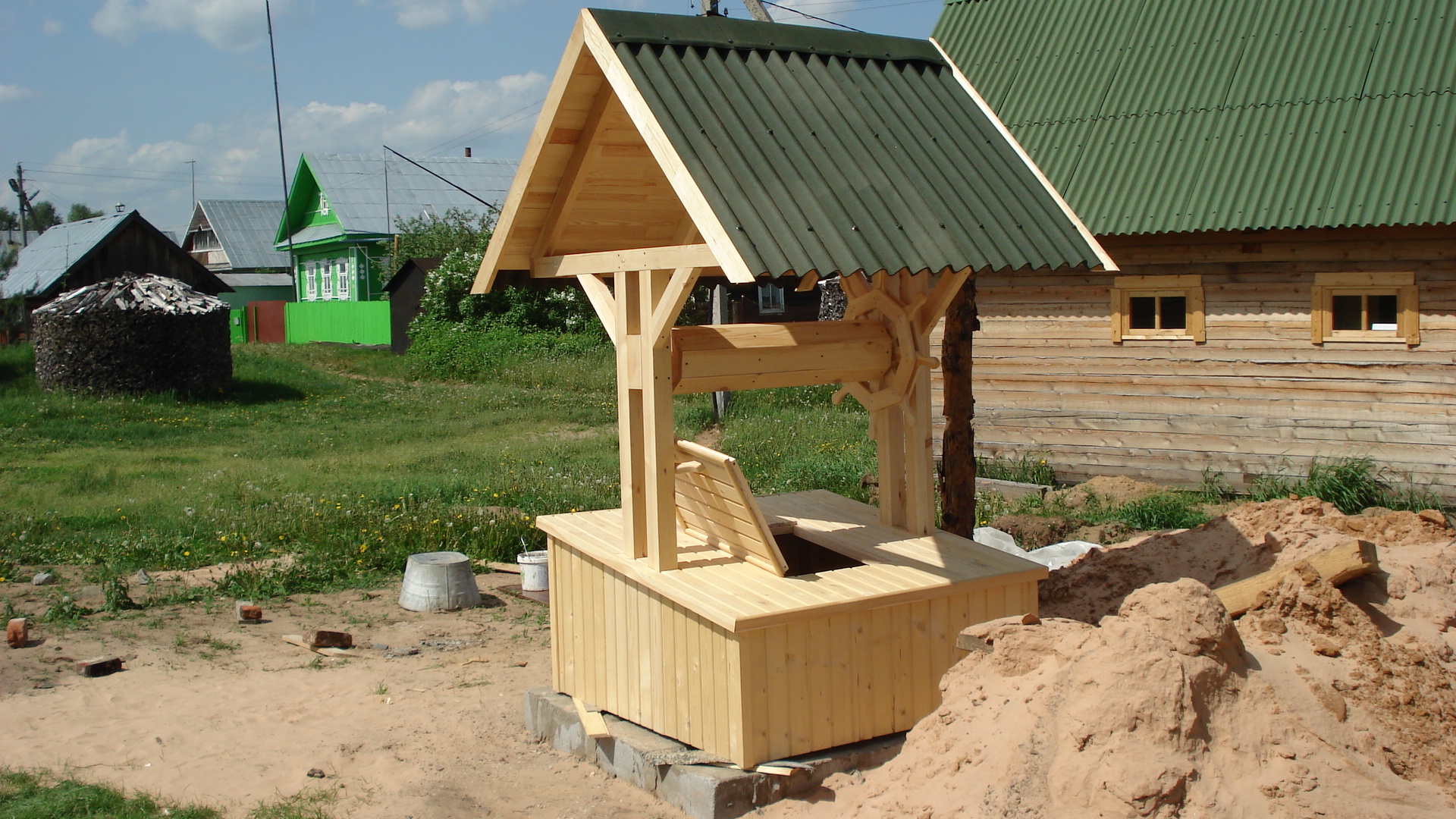

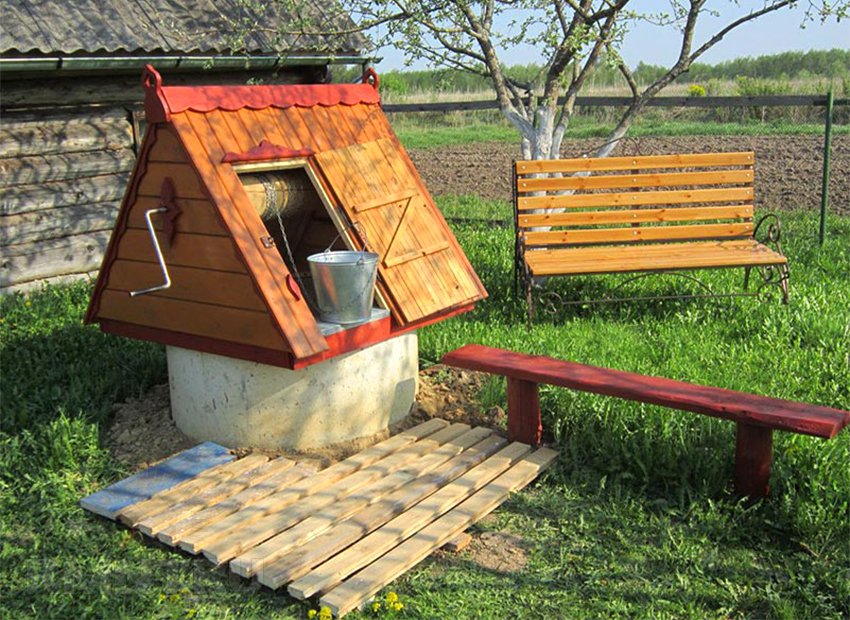

Зимний вариант скважины с домиком

Вариант, если надо утеплить на зиму летнюю скважину с автоматикой. Вокруг скважины сооружают деревянный домик (короб). Стенки домика утепляют изнутри. Кроме того, прокладывают греющий кабель. В домике можно установить обогреватель. Важно соблюдать технику безопасности: не использовать лампы накаливания и пожароопасные утеплители.

Плюсы варианта с коробом:

Позволяет красиво скрыть скважину на участке.

Труба зимой не замерзает.

В домике можно разместить автоматику.

Минусы:

Расходы на материалы (доски, кровля, утеплитель, греющий кабель и т. д.).

Расходы на отопление.

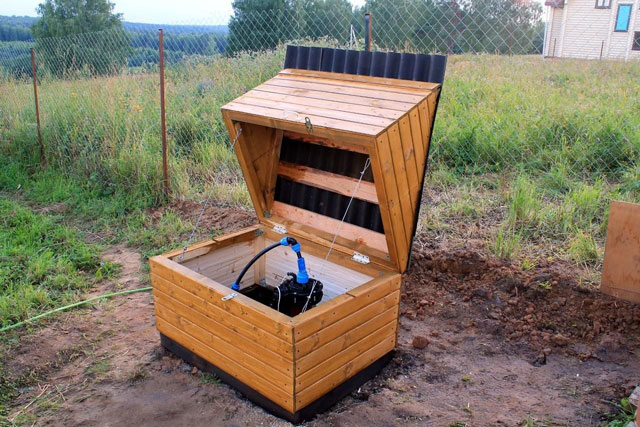

Летняя скважина в утепленном коробе
