Устройство и типы ливневой канализации

В состав системы отведения осадков входит большое количество компонентов, каждый из которых предназначен для выполнения определенных целей:

• дождеприемники для сбора воды – поддоны, воронки, линейные лотки;
• элементы, служащие для перемещения воды к ливневым колодцам или другим пунктам назначения – трубы, желоба, пластиковые или бетонные лотки для ливневой канализации;
• смотровые колодцы, служащие для наблюдения за всей системой;
• специальные фильтры, которые удерживают различный мусор, попадающий в систему с водой, и уберегают ее от загрязнения.

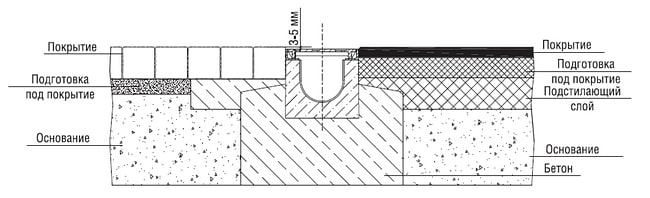

Схема монтажа пластиковых и бетонных лотков

Все эти элементы достаточно просто объединяются в единую систему, тип которой зависит от особенностей территории или личных предпочтений. Ливневая канализация может быть проложена на небольшой глубине в грунте, или же смонтирована по поверхности.

По способу сбора воды, ливневая канализация может быть точечной или линейной. В первом случае дождеприемник монтируется под землей с выходом под водостоком. Отверстие, через которое в систему поступает вода, обязательно должно быть защищено специальной решеткой, чтобы в него не попадал различный мусор. Линейная канализация монтируется на поверхности и представляет собой траншеи небольшой глубины, созданные для установки водоотводных лотков. Во втором случае решетки для водоотводных лотков прокладываются по всей протяженности системы и выполняют ту же защитную функцию, что и в точечной канализации.

Точечная система хороша в том случае, когда дождевую или талую воду необходимо отводить только с поверхности крыши. Если же вам нужен эффективный водоотвод с большой территории, то имеет смысл устройство линейной системы, так как она способна охватить большую территорию, а ее монтаж относительно простой.

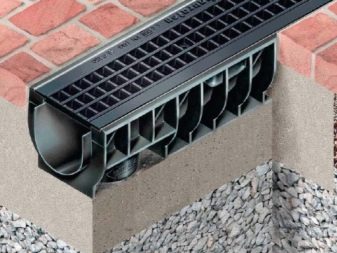

Конструкция лотка ливневой канализации

Особенности и назначение

Водоотводный сток представляет собой канавку, выполненную из пластика, металла или бетона, которая предназначается для отвода воды с участков, дорог, тротуаров и перенаправления ее в необходимые места. Водоотводный желоб обыкновенно оснащают решеткой, предназначенной для того, чтобы не дать крупному мусору проникнуть в ливневую канализацию и забить ее.

В ряде случаев находчивые хозяева перенаправляют воду с помощью таких лотков на грядки или к деревьям, облегчая работы по поливу. Однако это возможно только в тех районах, где дожди не очень интенсивные, иначе растениям будет подаваться слишком много воды, которая размоет грунт. В результате такой подход может привести к заболачиванию почвы.

Для бытовых нужд используется два вида лотков: инженерно-коммуникационные и дорожно-коммуникационные. Первый тип монтируется под каждой трубой, чтобы в случае аварии вода не разлилась. Второй тип располагается вдоль дорожек, тротуаров, рядом с гаражом. И в том, и в другом случае важно обращать внимание на прочность самого лотка и решетки, на то, какую нагрузку он может выдержать, а также на способность решетки к деформации.

Устройство ливневой канализации

Ливневка (она же ливневая канализация) – это специальная водоотводная конструкция, составленная из водостоков, трубопроводов, приемников воды, фильтров (удерживают мусор), смотровых колодцев и объемного накопительного колодца, собирающего дождевую воду. Все эти элементы собираются в одну систему и позволяют эффективно удалять с территорий и объектов лишнюю воду, которая уходит самотеком.

Сбор дождевой, талой воды организовывают там, где она больше всего скапливается. Бетонные лотки для канализации являются первым звеном системы, наряду с трубами и воронками для стока, водоприемниками, находящимися под водосточными трубами возле тротуаров, дорог, площадок и т.д.

Основные виды ливневой канализации:

1. Открытая – самый примитивный вариант, подходит для приусадебных участков, расположенных за городом. Отвод воды в системе осуществляется с использованием открытых лотков/канав, собранная вода уходит в грунт или водоем.
2. Закрытая – предполагает качественный сбор/отвод воды. Используются закрытые водоприемники, система подземных трубопроводов, в зонах установки фитингов для ревизии системы создаются смотровые колодцы. Собранную воду можно потом использовать. Предполагается выполнение земляных работ.
3. Смешанного типа – система комбинированная для удаления воды вдоль площадок и дорог. Лотки открытые, но часть элементов проходит под землей.

По типу сбора воды канализация может быть линейной и охватывать все (дорожки, площадки, кровля) или точечной с установкой дождеприемников только под водосточными трубами.

Что учитывают при проектировании системы:

• Площадь, с которой удаляется вода.
• Средний объем осадков в климатической зоне.
• Характеристики и свойства почвы.
• Коммуникации, которые проходят под землей.

Система водоотведения чаще всего создается из поливинилхлоридных канализационных труб диаметром 11-12 сантиметров, обладающих достаточными прочностью и стойкостью. Трубы обязательно должны быть смонтированы с уклоном 5 сантиметров на погонный метр в сторону накопителя. Трубопроводы ливневой канализации организуются так же, как и в случае с монтажом бытовой.

Смотровые колодцы используют для возможности обслуживать систему, вовремя удалять засоры. Колодец нужен как в смешанной, так и в закрытой системе ливневки, устанавливают его в самой низкой точке. Колодец накапливает и распределяет/сбрасывает воду, его объем должен быть соответствующим объему жидкости.

Колодец может быть сделан из металла (требует обязательной гидроизоляции), пластика (долго служит, стоек к разным воздействиям), бетона (или полимербетона). Бетонный канализационный накопительный колодец – лучший вариант для загородного участка, но нужно подумать о его доставке и монтаже (большой вес требует привлечения спецтехники).

Для эффективной эксплуатации в колодце делают дно из готового изделия или путем заливки бетона. Сверху на колодец монтируют крышку с люком.

Накопитель для канализации можно сделать и своими руками: выкопать котлован, засыпать песок и щебень, забетонировать дно, сделать опалубку и проложить в нее армокаркас, установить трубы, забетонировать, выполнить гидроизоляцию. Потом устанавливается чугунная решетка.

При проектировании системы ливневки желательно учитывать последующее использование собранной воды – для полива, производственных и хозяйственных нужд (но только после очистки). Лотки для сбора воды могут быть пластиковыми и металлическими, сделанными из композита или бетона. Чаще всего выбирают лоток бетонный ввиду явных эксплуатационных преимуществ.

Чтобы исключить травматизм и попадание в систему разного мусора, монтируют лоток бетонный с решеткой, которая защищает и делает поверхность изделия безопасной. Обычно решетки выполняют из металла.

Классификация бетонных лотков

Изготовление бетонных лотков осуществляется в соответствии с ГОСТом 21509-76, а также 26633-2015 и 13015-2012. Для отвода воды используют лотки П, U, трапециевидной формы. Через лотки вода идет самотеком, часто изделия выполняют с конструктивным уклоном (либо без).

Основные виды ливневых лотков по нагрузке и сфере использования:

• А15 – выдерживают нагрузку до 1.5 т, самые популярные для установки на обочинах дорог, в пешеходных зонах, на парковках, детских и спортивных площадках, в частных домовладениях.
• В125 – нагрузка максимум в 12.5 т, актуальны для реализации отвода воды в гаражных кооперативах, вдоль асфальтированных дорог.
• С250 – нагрузка до 25 т, лотки подходят для использования в системах на территории автостоянок, автозаправок, автомоек.
• D400 – расчетная нагрузка в пределах 400 т, данные изделия используют в монтаже систем железнодорожных вокзалов, на причалах, автомагистралях.
• Е600 – железобетонные лотки способны выдерживать нагрузки до 600 т, их монтируют на военизированных объектах, промышленных предприятиях, складах, в логистических центрах.
• F900 – максимальная нагрузка, которую выдерживают высокомощные изделия, применяются они для монтажа на территориях космодромов, аэропортов, военных баз.

Виды лотков по месту установки и применению:

1. Прикромочные – для обустройства дорог, защищают от скопления воды. Самый популярный вариант – лоток Б1-18-50, который монтируют на стыке обочины и проезжей части (но не ниже/выше полотна). Также часто применяют более емкие Б1-20-75, Б1-22-75. Монтируют лотки на основу из цемента, узлы между дорогой и изделием промазывают мастикой на битумно-резиновой основе.
2. Телескопические – их делают из тяжелого бетона М200/М300, армируют, используют для установки на склоне в дорожном строительстве (для поперечного дренажа), обустройстве приусадебных территорий. Вода отводится в низины.

По способу производства лотки бывают вибролитыми и вибропрессованными. Первая технология предполагает более низкие показатели прочности и стойкости итогового изделия, вторая значительно повышает качество.

Характеристики водоотводных лотков

Технические характеристики и свойства водоотводных лотков из бетона определяются их назначением и способом производства. Чем выше нагрузка, которую способен выдержать лоток, тем выше марка цемента используется для его производства. Для упрочнения применяется армирование из стальных прутьев.

Основные характеристики лотков по требованиям ГОСТа:

• Прочность на сжатие – соответствует минимум марке бетона М300.
• Фракция наполнителя – максимум 15 миллиметров.
• Цемент для производства – марки минимум М400.
• Толщина бетона над арматурой – слоем минимум в 15 миллиметров.
• Внешний вид – отсутствие любых неровностей и наплывов, трещин и сколов.

Размеры изделий могут быть разными – стандартные предполагают длину 1000 миллиметров, ширина и высота, толщина стенок могут быть разными.

Как обозначаются размеры водоотводных лотков:

• DN – внутренняя ширина в миллиметрах (100, 150, 200 и 300, 500 в Европе, в России применяют 110, 150, 160, 200, 300 и 500). Если маркировка указывает DN 500/150, то вторая цифра обозначает внутреннюю глубину.
• L – длина секции, может быть в диапазоне 50-300 сантиметров, реже можно найти 6 метров или 70 сантиметров.
• В – наружная ширина лотка, бывает от 40 до 190 сантиметров.
• Н – высота лотка, варьируется в диапазоне 38-150 сантиметров.

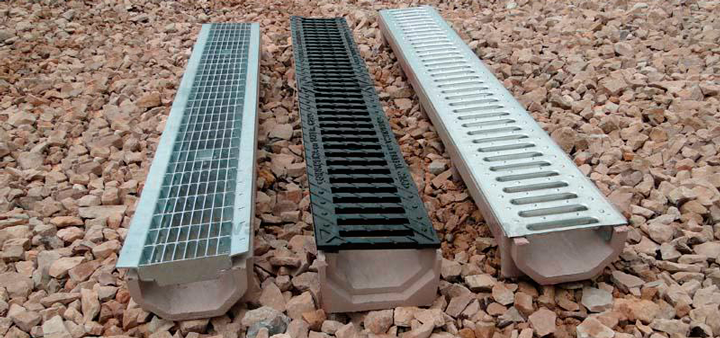

Виды лотков и их преимущества

Производители, в условиях конкуренции, стремятся разнообразить каталог этого товара и подогнать водоотводные лотки под различные конфигурации ливневой системы. К тому же, эти изделия изготавливаются из различного материала, каждый из которых обладает своими достоинствами и отличается областью применения:

Пластиковые дренажные лотки – выгодно отличаются разнообразием конструкций, размеров, способностью выдерживать определённые нагрузки, несмотря на свою лёгкость. Для их    изготовления используется полипропилен и полиэтилен, согласно ГОСТа 26996 – 86, что даёт уверенность во всех технических данных. Устанавливают их в таких местах, как:

• частные участки и дачи;
• парковки, пешеходные и велосипедные дорожки;
• парки и т. д.

 Кроме того, этот вид изделий устойчив к перемене температур и химическим веществам, а также, может иметь длительный срок эксплуатации, если их вовремя прочищать.

Бетонные лотки – благодаря процессу вибропрессования и использования бетона марки М – 200 вместе с железной арматурой, согласно ГОСТа 21509 – 85, эти изделия отличаются  прочностью, морозоустойчивостью и широким спектром применения:

• удаление почвенной и ливневой воды от фундаментов в частных домах;
• отведение влаги с мостов и склонов;
• перемещение сточных вод в коллекторы и т. д.

Благодаря способности выдерживать нагрузки до 60 т, их устанавливают в портах, на заправках, промышленных зонах и около гаражей.

Важно:

Для этого типа изделий используются только бетонные или чугунные решетки для водоотводных лотков.

Полимербетонные дренажные лотки – для их изготовления используют соединение высококачественных эпоксидных и минеральных составов с использованием кварца, базальта и  гранита.

Выдерживают нагрузки от 1.5 т до 25 т и эксплуатируются на аэродромах, пивоварнях и пищевых производствах, благодаря своей стойкости к агрессивным химическим веществам.

Устройство и виды

Устройство ливневой канализации довольно простое. Водоотводный лоток представляет собой желоб, который может быть П- или U-образной формы в зависимости от материала. Сверху такого дренажного стока располагается решетка, в которую сливается дождевая вода и в дальнейшем перенаправляется в канализацию.

В зависимости от допустимой нагрузки такие водосточные каналы делятся на группы:

• А15 обладают малой степенью нагрузки, поэтому их можно монтировать только в относительно сухих местах: на спортплощадках, вдоль дорожек загородных домов, в зонах расположения парковых и велосипедных дорожек;
• В125 обладают большей устойчивостью, поэтому их можно монтировать вдоль дорог для легковых автомобилей;
• С250 подходят для установки на автомойках и в автосервисах;
• D400 подходят для монтажа вдоль дорог, предназначенных для всех видов транспорта, а также в промзонах;
• E600 укладывают рядом с промышленными предприятиями и складами;
• F900 подходят для установки рядом с военными базами, аэропортами и аэродромами.

Водостоки делятся на группы не только исходя из нагрузки, приходящейся на них, но и на основе материалов, из которых их изготавливают. Наиболее распространенные группы сырья, используемого для изготовления желобов, следует рассмотреть подробнее.

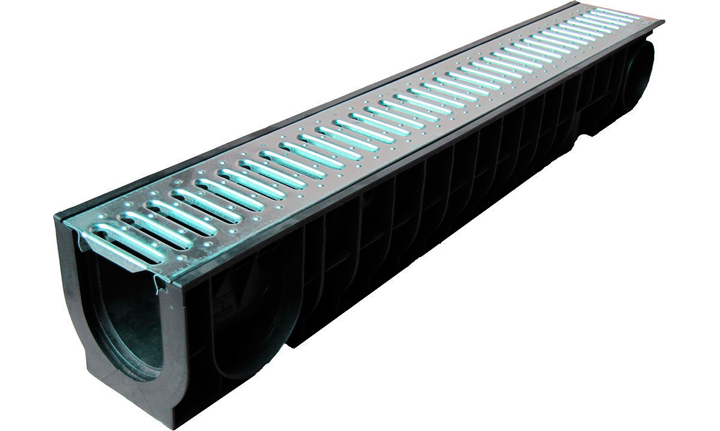

Пластиковые

Для изготовления пластиковых ливневок используют полипропилен и ПНД – полиэтилен низкого давления. Все пластиковые модели из-за того, что их нельзя назвать прочными, могут быть отнесены только к категориям А-С. Пластиковые модели имеют малый вес, а их монтаж своими руками не вызовет особых затруднений. Если стоит задача оснастить желобами для отвода воды территорию загородного дома, то рекомендуется выбирать именно пластиковые модели.

Чтобы увеличить прочность таких водоотводов, их оснащают ребрами жесткости. Усиленные пластиковые варианты рекомендуется устанавливать рядом с гаражами, поскольку там как раз требуется использовать водосборные стоки категорий В-С.

Без решетки вес одного желоба из пластика не превышает полутора килограммов при стандартной длине в 1 м. Ширина может колебаться в пределах 7-30 см.

Дополнительно приобретается решетка.

Рекомендуется выбирать относительно легкий вариант, например, изготовленный из оцинкованной стали. И также подойдут варианты из «нержавейки». В зависимости от того, где планируется располагать сток, должна различаться и прочность решетки.

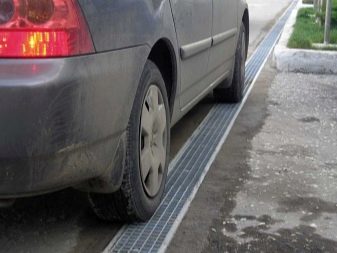

К примеру, возле гаража решетка должна быть такой, чтобы выдержать вес автомобиля, если вы случайно наедете на нее.

Полимерпесчаные варианты используются на строящихся объектах, а также на подземных парковках. Бывают классов А и В.

Металлические

Металлические ливневые лотки являются пережитком, как кажется многим. Большинство помнит времена, когда такие водостоки были повсюду на улицах. Однако металл не теряет своей актуальности и по сей день. Сложно найти материал прочнее и удобнее в эксплуатации. Единственный неприятный момент – большинство металлических изделий рано или поздно подвергаются коррозии.

Наиболее надежными являются чугунные водостоки. По прочности их можно сравнить разве что с бетонными изделиями, при этом они способны выдержать большой вес. Чугунные ливневки можно встретить рядом с военными базами и прочими объектами военного назначения, где велик поток сходящих вод. К сожалению, изделия из чугуна имеют внушительный вес, что делает их не самыми удобными при монтаже. Однако на этом их недостатки заканчиваются.

Стальные желоба могут быть двух видов: из оцинкованной и нержавеющей стали. И в том, и в другом случае варианты рассчитаны на гораздо меньшую нагрузку, чем чугунные, но это не значит, что для них нет мест использования. При правильных формах и размещении они прослужат ничуть не меньше. Так, стальные металлические конструкции можно располагать вдоль дорог для легковых автомобилей, также они отлично впишутся в парковые зоны.

Железобетонные

Эти водосборные стоки совмещают в себе все плюсы бетонных и металлических конструкций. Они столь же прочные, имеют огромный разброс категорий по устойчивости к нагрузкам. Работать с железобетоном проще, чем просто с железом, поэтому существует довольно большой выбор форм водостоков. Есть не только традиционные прямоугольные варианты, но и круглые.

Железобетонные лотки используются не только для промышленного, но и для бытового строительства. Они легкие в монтаже, несмотря на относительно большой вес (который, однако, намного меньше, чем у чугуна или простого бетона). Выпускаются как обычные водоотводные лотки, так и щелевые лотки для теплотрасс.

Что примечательно, железобетонные лотки нужно использовать, когда вода имеет агрессивный состав. Например, в ней нарушен кислотно-щелочной баланс pH. В зависимости от состава воды выбирают и подобную конструкцию, так как некоторые марки бетона просто растворяются под воздействием щелочи.

Железобетонные стоки дешевле металлических аналогов, если сравнивать образцы одной категории по стойкости к нагрузкам. При транспортировке необходимо придерживаться некоторых правил, среди которых – стараться избегать ударных нагрузок, иначе желоб может расколоться.

Полимербетонные

Полимербетонные каналы не имеют большого разброса по нагрузкам. Как правило, они относятся только к классам А-С, но при этом с отведением ливневых, талых и грунтовых вод справляются отлично. Они совмещают в себе некоторые плюсы бетонных и пластиковых лотков, однако на данный момент существуют различные материалы, превосходящие полимербетон по своим характеристикам, поэтому от использования полимербетонных водостоков практически отказались.

Водосточный желоб из полимербетона гладкий внутри, благодаря чему значительным образом увеличивается его способность пропускать воду. И также благодаря гладкости лоток не требует частой очистки, поскольку самоочищается по время прохождения через него воды. Профилактические чистки нужно производить дважды в год: ранней весной после того, как значительная часть снега сошла, и осенью после листопада.

Полимербетон отличается повышенным сроком эксплуатации. Так, при должном уходе и соблюдении установленных норм нагрузки полимербетонный лоток сможет прослужить до 30 лет. Швы фиксируются между собой при помощи водостойкого герметика FIX-O-FIX, который надежно склеивает детали между собой и не дает им разъезжаться.

Полимербетонные изделия отличаются меньшим весом, чем бетонные, поэтому их легче транспортировать и монтировать.

Монтаж вручную производить нельзя. Обязательно использовать специальную технику.

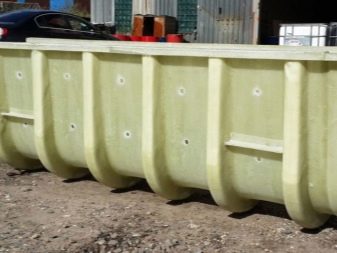

Композитные

Композитные лотки являются современной версией бетонных. Желоба подобного типа служат в несколько раз дольше, чем бетонные аналоги, но при этом не уступают им по эксплуатационным качествам. Композитные вариации обладают некоторыми достоинствами:

• меньший вес по сравнению с бетонными водостоками;
• легкость монтажа;
• простота транспортировки;
• повышенная способность к пропусканию воды за счет гладкой поверхности.

Благодаря особым свойствам материалов, используемых для изготовления подобного типа водосточных желобов, они могут чиститься не только вручную, но и механическим способом. Лотки обладают антивандальными свойствами, несмотря на то, что их сборка осуществляется вручную. Разъединить детали в будущем оказывается не так просто.

Композитные желоба рекомендуется монтировать в районах с холодным климатом, поскольку композитные материалы хорошо переносят экстремально низкие температуры, не сжимаясь и не деформируясь. Но также следует заметить, что в составе смеси, используемой для изготовления таких лотков, нет вредных веществ, которые способны навредить человеческому здоровью или окружающей среде.

Если есть риск, что вода будет подаваться с такой силой, что расплещется и размоет грунт вокруг, то лучше отдать предпочтение композитным водоприемным лоткам – их конструкция предотвращает расплескивание. А также из-за маленького веса желоб не съедет под собственным весом и под весом воды, если он располагается на склоне.

Бетонные лотки

Бетонные или железобетонные ливневые лотки отличаются:

• малой стоимостью;
• высокой устойчивостью к агрессивным видам сточных вод;
• долговечностью;
• хорошей проходимостью.

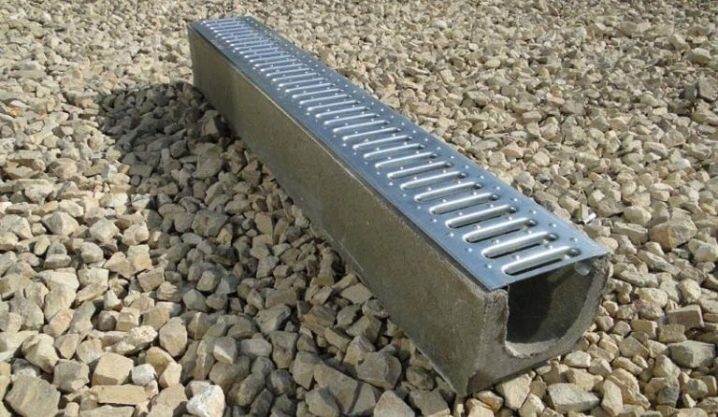

Бетонные дождевые лотки с металлическими решетками

Существенным недостатком бетонных лотков является их большой вес. Чтобы их транспортировать и установить потребуется специальная подъемная техника.

Большинство современных компаний изготавливает бетонные ливневые лотки стандартных размеров:

• длина – 1000 мм;
• ширина – от 100 до 500 мм;
• высота – 90-760 мм.

Наиболее часто такие изделия применяются при обустройстве дождевой канализации около автомобильных дорог. Лоток дорожный водоотводный, сделанный из бетона, способен выдерживать сильную нагрузку, производимую автотехникой.

Бетонные ливневые лотки устанавливаются в местах, где на них налагается существенная нагрузка и отсутствует потребность соблюдения эстетичного вида.

Выбор ливневых лотков

Любую канализационную систему надо спроектировать. Имея определенные навыки сделать это можно самостоятельно, но целесообразнее обратиться за помощью к специалистам.

При выборе дождевых лотков надо учесть:

• вес и размеры водоотводных лотков;
• особенности материала, из которого они изготовлены;
• высоту дождевых лотков. На этот фактор влияет предполагаемое количество ливневых вод, которые необходимо отвести с участка.

Для строительства ливневой канализации на приусадебных участках, в парках или зонах отдыха, причем в местах, где не ездят автомобили, применяются различные вариации пластиковых лотков. Если ливневка прокладывается около автодорог, в промышленных зонах или в аэропортах, то используются более прочные бетонные лотки.

Расчет лотка

Ливневые лотки с решетками выпускаются со стандартной длиной. Ширина и высота лотка подбирается исходя из количества сточных вод, которые он должен пропускать. Объем сточных вод рассчитывается по формуле:

Q = q20 ∙ F ∙ φ, где

• Q – расчетная величина (объем воды);
• q20 – коэффициент, характеризующий объем осадков в регионе установки канализации (данный показатель можно найти в региональных СНиПах);
• F – площадь участка, для которого планируется отведение ливневых вод;
• φ – коэффициент водоотведения, зависящий от покрытия, примененного на участке (для участка с асфальтовым покрытием – 0,95; с преобладанием цементного покрытия – 0,85; если на участке земля покрыта гравием, песком или щебенкой, то коэффициент составляет 0,40).

Пренебрегать расчетами не рекомендуется. В противном случае ливневая канализация не будет правильно функционировать и справляться с отводом жидкости в сильные дожди или период обильного таяния снега.

Монтаж бетонных, металлических или пластиковых водоотводных лотков с решеткой: цена работ

Стоимость работ по монтажу системы ливневой канализации зависит от глубины, на которую вкапываются желоба. Дешевле всего (примерно от 1800 рублей) обойдется монтаж системы отведения воды мелкого заглубления, то есть на глубину до 1 м. Установка глубже, чем на 1,5 м обойдется дороже – 3900 рублей и выше.

Вне зависимости от того, из какого материала изготовлены желоба для отвода воды, их установка осуществляется по следующей схеме:

• выбирается тип и размер лотков, рассчитывается их количество и степень физической нагрузки на всю систему. В зависимости от последнего параметра выбирается материал, из которого изготовлены желоба;
• определяется глубина, на которую будут закапываться лотки. Вы можете доверить это дело специалистам или же провести необходимые вычисления самостоятельно. Учтите, что при расчете глубины траншеи нужно учесть дополнительные 10 см для бетонной или гравийной подушки. Также необходимо обязательно предусмотреть уклон, по которому вода будет отводиться в стоки;
• выкапывается траншея или несколько траншей с шириной 50 см и длиной согласно количеству желобов;
• на дно траншеи заливается бетон или цемент. Для увеличения прочности основания его рекомендуется укрепить металлической сеткой;

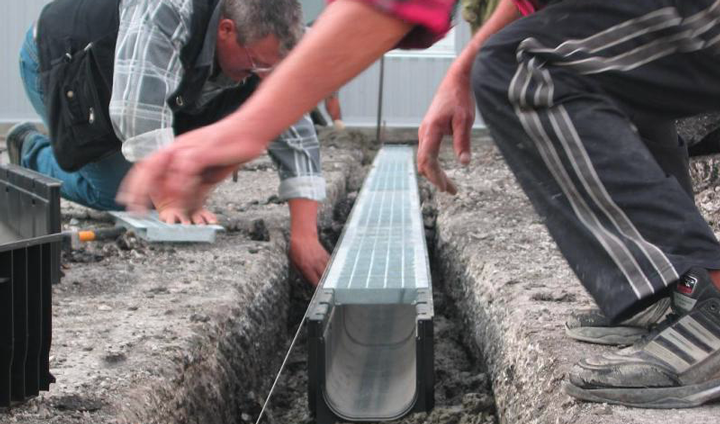

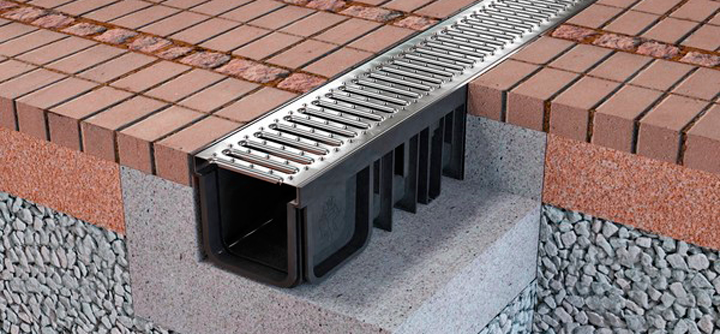

Установка пластиковых водоотводных лотков

• после того как подушка застынет, необходимо установить ливневые лотки. При монтаже водоотводных лотков (бетонных или из другого материала) рекомендуется натянуть в траншее нитку, чтобы выравнивать желоба по ней. Установленные лотки фиксируются при помощи бетона;
• для защиты линейной системы от засорения, сверху на желоба монтируются специальные решетки. Цена водоотводных лотков с решетками в комплекте несколько выше, чем без них, однако в этом случае вы можете быть уверены в надежном соединении этих элементов между собой. Один из самых оптимальных комплектов по цене – стальная решетка с пластиковым водоотводным лотком;
• если вы хотите фильтровать воду не только от крупного мусора, но и от мелких частиц, можно установить в желобах специальные фильтры пескоулавливатели, которые будут задерживать песок и другой мелкий мусор. В местах расположения таких фильтров необходимо предусмотреть наличие специальных люков и колодцев для того, чтобы можно было без проблем их чистить.

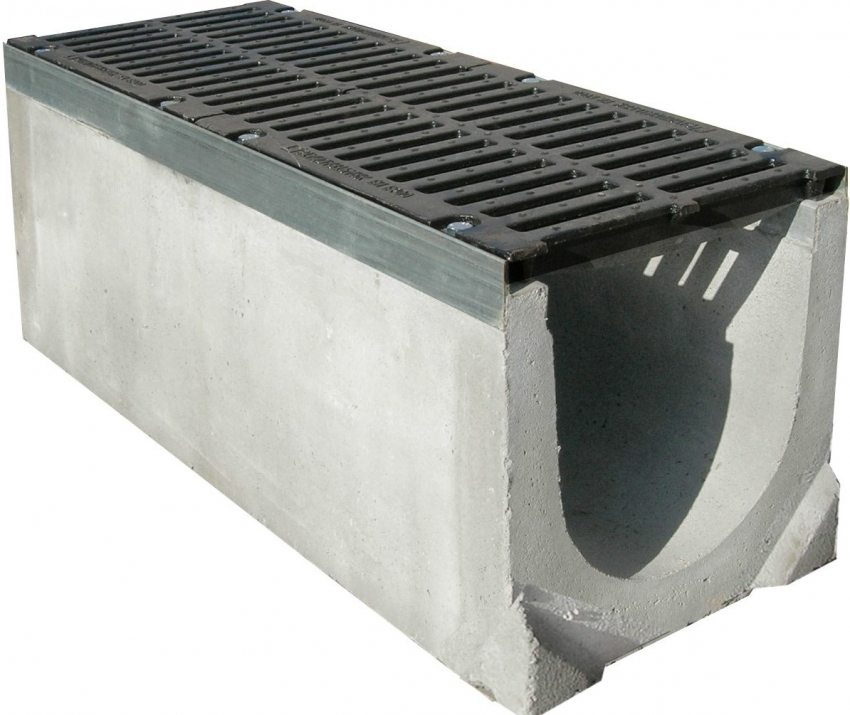

Бетонный лоток с чугунной решеткой для системы ливневого водоотвода

Классы нагрузки лотков

Для правильного выбора лотков для ливневой канализации необходимо учесть уровень нагрузок, воздействующих на поверхность с расположенными на ней лотками. Для этого обратите внимание на классы максимально допустимых нагрузок, которые присваиваются таким изделиям.

A15

Нагрузка на такие лотки является минимальной. Они могут выдерживать лишь 1,5 т. Поэтому применяются в таких местах как детские и спортивные площадки, небольшие территории, стоянки, частные владения, велосипедные и пешеходные дорожки.

В 125

Для таких изделий нагрузка может быть увеличена до 12,5 т. Подходят для оборудования автостоянок, дорог с небольшой интенсивностью движения, водоотвода от частных домов и гаражей.

С 250

Предельные нагрузки для такого класса изделий — 25 т. Области применения: оборудование автозаправочных станций, автомобильных дорог, отвод воды от придомовых территорий в городах.

D 400

Нагрузка — до 40 т позволяет использовать лотки на промышленных объектах, на автотрассах с высокой интенсивностью и наличием большегрузного транспорта.

Е 600

Высокая нагрузка, исчисляемая 60 т, дает возможность использовать изделия в цехах предприятий, на морских причалах, складах, местах накопления и перемещения массивных грузов.

F 900

Это максимальный показатель нагрузки, присваиваемый изделиям. Лотки данного класса используются в местах сосредоточения и перемещения крупногабаритной военной и промышленной техники. Например, на аэродромах, военных объектах, некоторых предприятиях.

Уход за ливневой канализацией из лотков

Для того чтобы система отвода воды с территории функционировала максимально эффективно, за ней нужно следить и регулярно чистить. Если вы купите бетонные водоотводные лотки (или другой вариант) и смонтируете из них систему открытого типа, то для устранения засора в ней достаточно будет просто снять решетку и убрать мусор при помощи лопаты или совка.

Если же засорилась подземная часть канализации, то удалить засор будет немного сложнее. Нужно снять и прочистить фильтры, установленные для улавливания мелкого мусора. В случае если эта мера не помогла, стоит использовать специальный сантехнический трос. Иногда достаточно просто пробить в образовавшейся пробке отверстие, и вода сама размоет преграду.

В особо сложных случаях для систем закрытого типа используется гидродинамическая прочистка. Она заключается в том, что в систему под очень большим давлением подается вода. Для проведения очистки такого типа требуется специальное оборудование, однако его использование имеет ряд преимуществ. Во-первых, вода под большим давлением удаляет все засоры в канализации, а во-вторых, она очищает стенки системы, что снижает риск возникновения засоров в будущем.

Ливневая канализация на приусадебном участке

Изготовление лотков для ливневой канализации своими руками

Несмотря на относительно низкую цену пластиковых водоотводных лотков, существует вариант обустройства системы еще дешевле – это изготовление желобов своими руками. Это даст возможность не только сэкономить финансы, но и получить изделие с параметрами, которые в точности соответствуют потребностям вашего участка.

Изготовление водоотводного лотка своими руками начинается с производства формы. Для этого обычно используются доски или ламинированная фанера толщиной в 10-15 мм. Из этих материалов изготавливается П-образная форма, элементы которой для большей прочности могут быть скреплены между собой с помощью металлических уголков. Если вы используете для опалубки доски, то их толщина не должна превышать 25 мм, а поверхность должна быть лишена сучков. Соединять между собой их лучше всего с помощью шурупов по дереву, они хорошо скрепляют доски под действием бетона.

После того как основная часть формы для изготовления желоба готова, делается формовочная часть. Лучше всего для этого подходит обычная пластиковая водопроводная труба, разрезанная пополам. Главное, чтобы ее поверхность была максимально гладкой, так как именно по полукруглой части желоба будет течь вода. В готовую форму заливается бетонная смесь.

Изготовление бетонного лотка для ливневой канализации

Для формирования прочного бетона рекомендуется использовать следующие материалы:

• отфильтрованный песок без посторонних примесей;
• щебень средней или мелкой фракции;
• портландцемент М400, который характеризуется высоким уровнем морозостойкости и прочности (при желании можно использовать другие сорта цемента);
• арматуру диаметром 6 мм.

Чтобы бетонные водоотводные лотки, монтаж которых вы будете осуществлять в систему ливневой канализации, получились максимально прочными, соотношение цемента, песка и щебня должно быть 1:2:4 или 1:3:5. Во втором случае количество получившегося бетона будет больше, но его прочность будет немного ниже.

Рассчитывая итоговый размер железобетонного водоотводного лотка, необходимо учитывать и установку арматуры. Это могут быть отдельные прутья или же сетка. Последнюю можно смонтировать своими руками, располагая прутки арматуры на расстоянии 5-10 см друг от друга и соединяя при помощи электросварки или проволоки. После этого в форму заливается полученная бетонная смесь, в которую сразу же вдавливается разрезанная пластиковая труба. Разбирать форму и извлекать трубу можно через сутки после заливки смеси.

Ровная внутренняя поверхность лотка способствует быстрому и эффективному отводу дождевой воды

Время полного застывания бетона составляет 28 дней. После этого каждый лоток нужно тщательно осмотреть на предмет дефектов, ямок и трещин. При их отсутствии можно приступать к монтажу системы ливневой канализации.

Из плюсов самостоятельного изготовления можно отметить не только точно необходимый вам размер бетонных водоотводных лотков, цена также будет значительно ниже, чем при покупке готового изделия. Однако если вы решили купить для ливневой канализации пластиковые водоотводные лотки – это точно сэкономит ваше время. Так что решение о том, покупать или делать желоба собственноручно, зависит только от ваших личных предпочтений.

Устройство дренажной системы

Схема дренажной системы

Такие системы, устраиваемые на участке, могут выполняться с использованием разных схем. Однако важно неуклонно следовать ряду важных правил:

• уклон лотков при монтаже дождевой канализации должен быть приблизительно 10 мм на погонный метр;
• чем меньше углов в водоотводе и поворотов – тем лучше;
• влага не должна стекать в огород: напротив, ее нужно отводить от него.

В тех случаях, когда довольно сложный дренаж приходится делать в черте огорода, где растут многолетние деревья или обширные кустарники, то самый лучший вариант в этой ситуации – система с разветвлениями. Как она выглядит? Вода вытекает с участка в двух местах, следовательно, выход будет не один, а два.

Также часто может быть, что поверхность всего приусадебного участка довольно неровная, поэтому сделать там нормальный уклон крайне тяжело. В этом случае дренажную систему делают по-другому – все уклоны, которые будут встречаться при укладке бетонных водоотводов, должны соответствовать на каждой отметке участка высоте, которая там имеется.

Для участков с более-менее ровной поверхностью применяется стандартная схема дренажа, известная как линейная. Роют несколько каналов, расположенных параллельно по отношению друг к другу, после чего выполняется их соединение в точке, имеющей самый минимальный уклон.

Устройство формы для заливки

Форма для заливки лотков

Чтобы понять, как сделать бетонные лотки водоотвода, необходимо разобраться в принципе их действия. Осенью и зимой на участок возле дома или дачи выпадает немалое количество осадков. Впоследствии они растекаются по прилегающей территории, затопляя низины, создавая сырость в подвальных помещениях и портя отделку стен. Если же вокруг частного дома есть правильно сделанные бетонные лотки, то вода будет уходить по ним и затем отводиться прочь, не создавая проблем на участке.

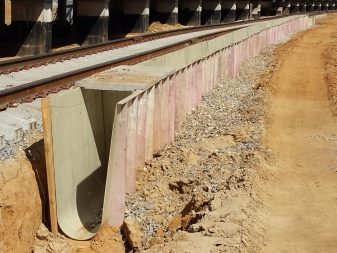

Бетонные лотки для отвода водыКак сделать так, чтобы вода по лотку отводилась быстро и без задержек? Есть мнение, будто траншея с уклоном в 30° позволит воде уходить быстро. Хотя это так, траншея с таким уклоном скоро размоется и затем обвалится. Изготовление бетонных лотков – лучший вариант, поскольку они не боятся влаги и отлично справятся со своей задачей. Такие лотки можно приобрести в магазинах, а можно и сделать своими руками. Как – рассмотрим ниже.

В чем преимущества бетонных лотков, которые сделаны лично вами? Во-первых, это экономия. Хотя сделать их не очень легко, но это будет дешевле, чем покупать такие лотки заводского производства в магазине. Во-вторых, это индивидуальные размеры, ведь некоторые лотки из магазина придется разрезать, если будет поворот водосточной траншеи, а в домашних условиях можно залить лотки нужной длины и формы.

Кстати, о форме. Оптимальной считается полукруглая форма, по которой вода проходит практически без сопротивления. Однако, поскольку такую форму сделать непросто, лотки чаще всего делают по следующей схеме. Из досок или листов ламинированной фанеры толщиной 10–15 мм изготавливают конструкцию П-образной формы. Для придания прочности щиты в опалубке скрепляют уголками металлопроката.

Инструмент для изготовления форм

Когда основная часть опалубки сделана, готовят формовочную часть, которую делают из трубы, распиленной пополам вдоль. Важно, чтобы поверхность используемой трубы была гладкой, поскольку благодаря ей будет формироваться полукруглая часть лотка, по которой и потекут сточные воды. Лучше всего сделать хотя бы 10 таких опалубок, иначе процесс заливки лотков для всего водоотвода может затянуться на неопределенное время.

Для формовочной части идеально подходит канализационная пластиковая труба подходящего диаметра, поскольку ее поверхность гладкая. На такой трубе практически нет пор, что дает возможность залить бетон намного качественнее.

Виды водоотводных лотков их особенности

Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.

Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.

Водоотводные лотки имеют несколько видов:

• Сточные
• Коробчатые
• Щелевые
• Бордюрные

Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.

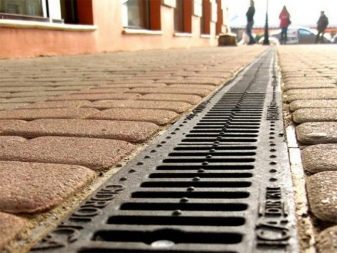

Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.

Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.

Бордюрный лоток — разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Все водоотводные лотки изготавливаются из разных материалов:

1. Металл
2. Чугун
3. Пластик
4. Железобетон

Для каждого вида водоотвода стоит использовать определенный материал.

Для крыш хорошо подойдет полимер, он легкий и прочный. Для поверхности испытывающей большие нагрузки чугун, металл. Для дорог часто используют бетон.

Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.

Точечный водоотвод

Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.

Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.

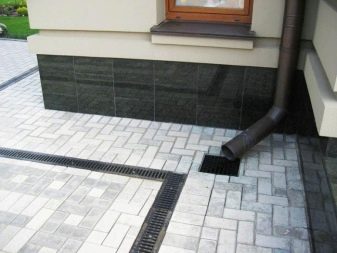

Линейный водоотвод

Этот водоотвод хорошо впишется в равнинную местность. Где отсутствует локализация вод. Вода будет стекать по всей площади.

Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.

Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.

При установке необходимо выдержать уклон, не более 5 градусов. Вода должна свободно стекать по желобу.

Поверхностный водоотвод

Для поверхностного водоотвода необходимо проектирование.

Особое внимание уделить:

• Определению системы водоотвода
• Схеме расположения каналов, точек забота и мест сброса воды
• Количеству материала

Все эти задачи решаются с учетом нескольких важных моментов:

1. тип грунта;
2. вид поверхности;
3. уровень подземных вод;
4. схеме расположения различных построек, сооружений, дорожек, клумб;
5. частота и интенсивность выпадения осадков.

Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.
