Металлосвязь кабельных лотков

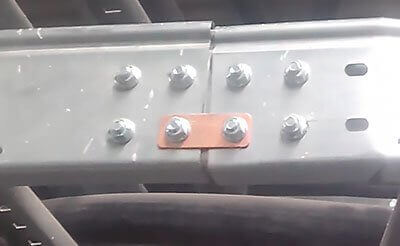

Хотя лотки соединяются между собой с помощью болтов, благодаря чему имеют непрерывное соединение конструкции и некоторую проводимость электрического тока, их необходимо соединять дополнительными перемычками. Ведь согласно ГОСТ 10434.82 трассу можно считать заземленной только при применении перемычек.

Также необходимо знать, какое сечение провода следует использовать для того, чтобы заземлить лоток для прокладки кабеля. Если используются перемычки как проводники, то они должны иметь сечение от 4 до 6 мм², а изоляция должна иметь правильную цветовую маркировку, которая состоит с желтого и зеленого цвета.

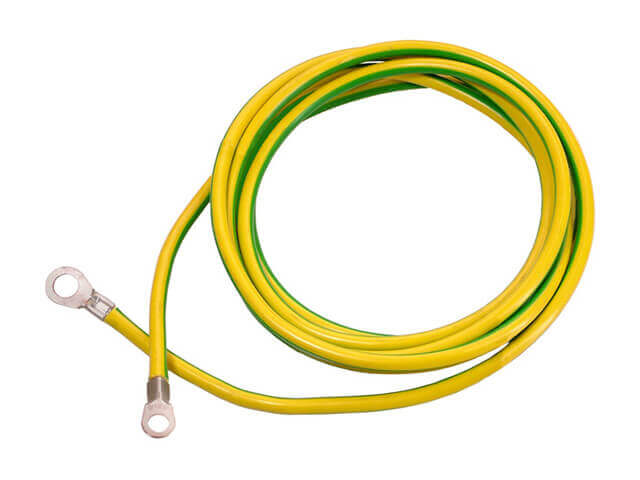

Если самостоятельно изготавливать такие перемычки, то можно применять гибкий многожильный провод марки ПВ-3. Однако следует помнить, что такой провод должен иметь наконечник, в основном его устанавливают с помощью опрессовки.

ПВ-3

Также следует учесть, что болты соединения защитных проводников не могут использоваться в иных целях, например, для соединения боковых частей лотков, или крепления к опорам. Некоторые производители в комплект к лоткам ставят специальные шайбы, которые имеют зубцы. Такие шайбы обеспечивают повышенную надежность контакта, а также отсекают вероятность ослабления зажимных гаек или специальных шин.

Преимущества проволочных лотков

Если сравнивать данный вариант исполнения с другими изделиями, то проволочные лотки имеют достаточно много положительных особенностей, вот некоторые из них:

  • монтаж не является слишком затратным;
  • сама продукция намного дешевле от изделий листового, а также лестничного видов;
  • охлаждение провода намного лучше, чем в конструкциях с закрытыми коробами;
  • для того, чтобы заземлить лоток можно использовать достаточно простую схему;
  • внутри накапливается совсем немного пыли, в разы меньше, чем в оцинкованных или металлических конструкциях;
  • по показателям нагрузки кабельные лотки из проволоки не уступают другим, например, листовым;
  • для пользования нет необходимости покупать дорогостоящие дополнительные аксессуары.

Понадобится совсем немного усилий для того, чтобы заземлить кабельный лоток, ведь он изначально имеет отличные показатели электромагнитной совместимости. Продукция, изготовленная из поливинилхлорида, не в состоянии дать качественное подавление помех. Из-за такого явления начали широко применяться сотовыми операторами металлические кабельные лотки производства компании ДКС.

Согласно ПУЭ обязательно необходимо заземлять все лотки. Токопроводящая несущая конструкция под провода нуждается в полной, комплексной защите. А сама работа выполняется в полном соответствии норм, которые находятся в СНиП. Например, лотки марки ДКС заземляются минимум в двух точках — в начале и конце.

Заземление кабельных лотков: требования, нормы, инструкция

Проволочные каналы для прокладки кабеля являются токопроводящими, поэтому нуждаются в присоединении к системе выравнивания потенциалов. В отличии от соединений, которые имеются в ленточных и листовых каналах, проволочные лотки имеют меньше контакта и соответственно меньшую проводимость. По этой причине используется специальная клемма, благодаря которой обеспечивается нужное значение сопротивления между кабельной системой и шиной заземления.

Для того, чтобы сделать заземление лотков необходимо использовать несколько специальных электродов. Они должны иметь хороший контакт с землей и проводником, который соединяет электроустановку с заземлением. Исключительно для каждого объекта необходимо отдельно выбирать точку заземления. Именно в этой точке напряжение электрооборудования будет иметь значение равное нулю. Для заземления идеально подходят такие виды почвы, как торф, глина и суглинок.

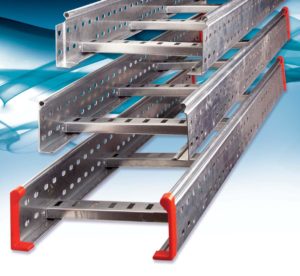

ПЕРФОРИРОВАННЫЕ И НЕПЕРФОРИРОВАННЫЕ ЛОТКИ

Короба и лотки оцинкованной стали, одно из самых удобных и недорогих устройств для прокладки силовых (с напряжением до 1000 В) и информационных кабелей. Применяются как для монтажа на улице, так и внутри производственных, торговых, офисных и жилых зданий.

  • Типоразмеры перфорированных лотков
  • Типоразмеры неперфорированных лотков
  • Углы и аксессуары
  • Монтаж лотка
  • Соединение лотков
  • Техническая информация

Горячее цинкование погружением (HDG)

Лотки и короба изготавливается из холоднокатаной стали 08ПС по ГОСТ 16523-89. Затем лотки, короба, крышки и аксессуары после механической обработки погружают в расплав цинка (~460С), и в результате на поверхности изделий образуется ферро-цинковый сплав, состоящий из четырёх слоев с различным удельным соотношением железа и цинка. Толщина покрытия варьируется от 60 до 90 мкм (350—400 г/кв.м на каждой стороне.
ГОСТ 9.307-89 на горячее цинкование, стандарт СЕI 7.6

Средний срок службы такого покрытия:

  • В промышленной среде: 65 лет
  • В тропической среде: 70 лет
  • В пригородной среде: 85 лет
  • В загородной среде: 120 лет.

ПРОВОЛОЧНЫЕ ЛОТКИ (СЕТЧАТЫЕ ЛОТКИ)

Основным преимуществом проволочных лотков является быстрое и легкое конфигурирование трассы с их использованием. Основное применение: магистральный монтаж в сфере телекоммуникаций, в производственных помещениях, в пищевой промышленности (из нержавеющей стали) и прочих областях.

  • Типоразмеры
  • Монтаж лотка
  • Устройство поворотов, спусков, подъемов
  • Аксессуары
  • Соединение лотков
  • Техническая информация

Нержавеющая сталь марки AISI 304 INOX

«Нержавейка» — это аустенитная сталь с низким содержанием углерода. Сталь этой марки является наиболее широко используемой из всех марок нержавеющей стали, а её характеристики делают её универсальной в применении, в России согласно ГОСТ её аналогом является сталь марки 08Х18Н10. Из нержавеющей сталь марки AISI 304 изготавливается оборудование для химических и пищевых предприятий и мест общественного питания, оборудование для производства, хранения и транспортировки молока, пива, вина и других напитков, а также химреактивов.

  • Выдерживает краткосрочное поднятие температуры до 900 градусов по Цельсию
  • Проявляет антиферромагнетические свойства

Оцинкованная
сталь
(15-30 мкм) Горячий цинк
HDG
(60-90 мкм) Нержавеющая
сталь INOX
(AISI 304) Заземление кабельных лотков: требования, нормы, инструкция

Съемные крышки лотков

При монтаже кабельной трассы нужно учитывать, что крышки лотков не являются частью данной конструкции, поэтому их не следует заземлять. По той причине, что съемная крышка с заземлением исходно имеет отличный уровень защиты от поражения током. Изделия, предоставляемые компанией ДСК, монтируются очень просто и быстро. Для установки достаточно выбрать наилучший способ: с помощью просверливания отверстий в стене, или при помощи подвесов. На каждой из поверхностей данной конструкции имеются специальные контуры и дополнительные аксессуары. Для фиксации заземляющего провода можно применять болт марки М5.

Заземление кабельных лотков: требования, нормы, инструкция

Требуется правильно и конструктивно подходить к данной работе, ведь благодаря этому можно быть уверенным в защите от поражения электрическим током при коротком замыкании, которое сразу передается на корпус основания.

Условия применения

Использование металлических лотков и коробов в качестве проводников PE-типа можно только в том случае, если в техническом паспорте конструкции присутствует разрешение. Данное требование указано в главе 1.7 ПУЭ. Эксплуатация возможна при выполнении следующих условий:

Заземление кабельных лотков: требования, нормы, инструкция

  • по всей линии кабеленесущей трассы отсутствуют прерывания;
  • по всей линии обеспечивается требуемая площадь сечения лотков и их подсоединения по всей длине;
  • элементы линии обладают качественным гальваническим соединениям;
  • специалисты своевременно проверяют заземление перфорированного лотка и качество фиксации соединений.

Чтобы использовать кабельный лоток как PE-проводник, следует выполнить ряд требований.

Вначале рассчитывают ток короткого замыкания. Правильно выполнив все расчеты, появляется возможность оптимально подобрать элементы заземляющего оборудования. Точные расчеты может провести специалист, владеющий информацией о параметрах кабельной трассы.

Заземление кабельных лотков: требования, нормы, инструкция

Затем рассчитывают минимальное сечение проводника типа PE. Здесь также следует воспользоваться рекомендациями правил устройства электрических установок, приведенных в ПУЭ.

Далее надо сопоставить минимальное значение сечения проводника типа PE с площадью сечения всех элементов, которые присутствуют в кабеленесущем комплексе. Делать это следует на всем протяжении трассы.

Особенности

На территории России функционируют профильные правила и стандарты. Согласно им, элементы, которые можно быстро устанавливать и снимать, не нуждаются в дополнительном заземлении. Тем не менее, при наличии особых требований может устанавливаться специальная крышка на лоток с заземлением. В данном случае предусматривается возможность монтажа дополнительных перемычек и заземляющих проводников, которые имеют достаточную гальваническую связь. Например, компания ДКС занимается производством подобной продукции.

Заземление кабельных лотков: требования, нормы, инструкция

Все токопроводящие кабельные линии следует подключать к системе уравнивания потенциалов. В случае с лотками лестничного и листового типа дела обстоят немного лучше. Особенность заключается в том, что проволочные лотки не могут обеспечить достаточный показатель проводимости. Как результат, важно предусмотреть ряд дополнительных мер по подключению к системе уравнивания потенциалов.

К примеру, компания ДКС рекомендует создавать подключения каждые двадцать метров. Тем не менее, специалисты рекомендуют делать это каждые десять метров. Такое заземление обычно применяется в том случае, если конструкция эксплуатируется в более жестких условиях.

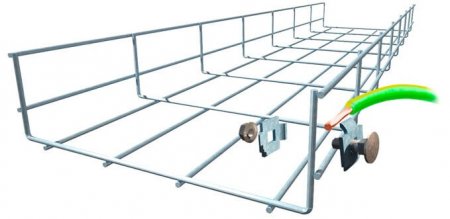

Чтобы полноценно подключать проволочные лотки, рекомендуется пользоваться специальными клеммами заземления. Их можно найти на любом местном рынке. Технология монтажа достаточно простая. Все, что надо сделать – присоединить клемму к стенке лотка, а затем пропустить провод через нее. В точке, где провод соприкасается с клеммой, следует избавиться от изоляции. Как результат, заземление металлических лотков становится более эффективным. Проводником может стать провод ПВЗ, который имеет желто-зеленый цвет изоляции.

Дополнительные особенности

Если говорить о самом процессе заземления кабельных лотков, то некоторые компании рекомендуют осуществлять его с интервалом в двадцать метров. Однако по мнению специалистов заземлять следует каждые десять метров. Подобное заземление используют, когда конструкция эксплуатируется в неблагоприятных условиях.

Для правильного и надежного подключения к кабельному держателю рекомендуется применять специальные, а иногда и усиленные клеммы. Продаются они практически на всех рынках или строительных гипермаркетах. Монтаж осуществляется очень просто. Вначале необходимо прикрепить клемму к боковой стенке лотка, далее пропустить кабель через ее отверстие. В том месте, где провод соприкасается с отверстием, в клемме должна быть снята изоляция.

Теперь вы знаете, как осуществляется заземление кабельных лотков и какие требования нужно учитывать при организации такого рода защиты. Надеемся, информация была для вас полезной и понятной!

Подсоединение провода к конструкции

Для того, чтобы заземление исправно работало необходимо определить, в каких точках соединять провод к конструкции. Правила по данному вопросу содержатся в «Инструкции по устройству сетей заземления». Исходя из этого документа необходимо соединять секции профилей, лотков, кабельных прогонов и блоков, стальных труб, и коробов, служащих в качестве держателей для прокладки проводов и защиты от повреждений. Все эти элементы обязательно должны иметь непрерывную электрическую цепь. Также заземление должно прикрепляться к магистрали как минимум в двух местах. Однако, если длина магистрали меньше двух метров, то можно осуществить соединение с комплексной магистралью только в одном месте.

Несмотря на то, что эти правила заземления относятся к взрывоопасным территориям, лучше всего их использовать во всех случаях, и заземлять в двух точках. Также следует учесть, что не во всех взрывоопасных местах можно устанавливать проволочные лотки.

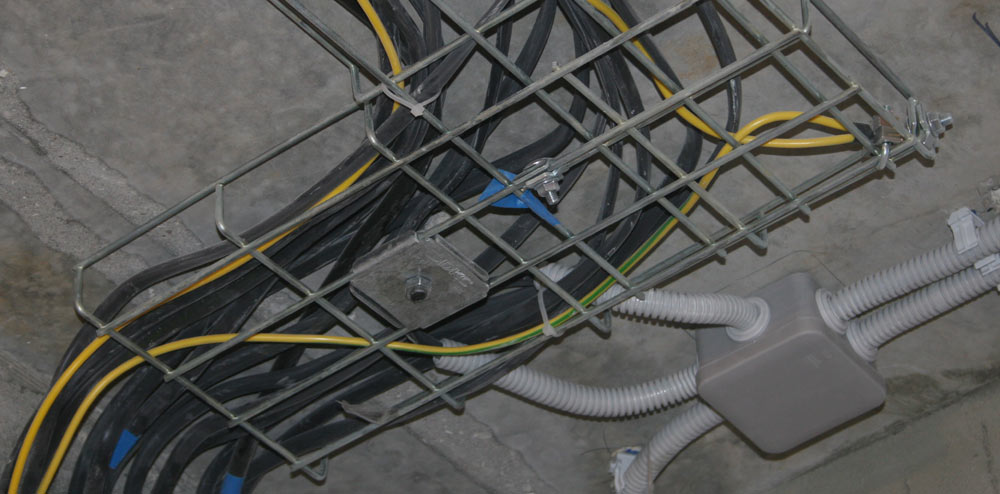

Как происходит заземление проволочных лотков?

Любая токопроводящая конструкция в виде кабеля должна быть подсоединена к системе уравнивания потенциалов (СУП). Стоит сразу оговориться, что у лестничных и листовых конструкций с заземлением дела обстоят гораздо лучше. А вот их проволочные аналоги не могут обеспечить требуемого уровня проводимости. Именно по этой причине следует предпринимать ряд дополнительных мероприятий по их подключению к СУП.

Подключение данного типа лотков должно осуществляться через каждые 10 метров. С этой целью используются клеммы заземления, которые подсоединяются к стенке конструкции и пропускают провод. Выполняя этот процесс, очень важно извлечь изоляцию в месте подключения провода к клемме.

Определение сечения проводника заземления

заземление лотков
Определяя сечение проводника, нужно исходить из того, что заземление кабельных лотков является дополнительной СУП. Именно поэтому сечение проводника должно быть равно 4 мм².

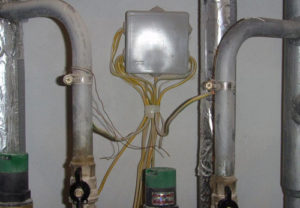

К дополнительной СУП необходимо подключать все имеющиеся открытые части стационарных электрических установок. Кроме того, к этой системе подключаются нулевые защитные проводники и сторонние токопроводящие части.

Определение точки присоединения провода к магистрали

Для определения точки присоединения провода к системе уравнивания потенциалов следует руководствоваться положениями «Инструкции по молниезащите и устройству сетей заземления». Согласно данным, указанным в этой инструкции, соединенные секции лотков, профилей, кабельных блоков и других элементов электропроводки должны образовывать непрерывную электрическую цепь. Причем они должны быть присоединены к магистрали как минимум в двух местах – в начале и в конце. Если же длина конструкций электропроводки не превышает двух метров, то возможно присоединение провода лишь в одном месте.

Подводя итоги, следует сказать, что для заземления кабельных лотков из проволоки следует использовать провод ПВЗ-4 мм². На протяжении всей трассы необходимо установить клеммы заземления. При этом провода должны быть подключены к СУП.
