Вступление

Электрические розетки, подводка воды и вывод канализации называются коммуникациями на кухне. Перед ремонтом кухни необходимо заранее определиться с местоположением бытовой техники, а также определить пути развода кухонных коммуникаций. Помочь в этом помогут некоторые общие советы размещения розеток на кухне и вывод кухонных коммуникаций.

Насколько это важно

Размещение электропроводки – одна из наиболее ответственных задач при ремонте жилища. В начале процесса рекомендуется решить, где будет располагаться техника, компьютерный стол, телевизор. Только так получится оборудовать розетки на удобном расстоянии. Составляя схему оборудования источников, также важно учесть размеры комнаты, общее количество розеток и выключателей.

От местонахождения разъемов зависит не только удобство их использования, но и внешний вид квартиры. Неправильно расположенные устройства способны испортить впечатление от ремонта. Установленный посередине комнаты разъем будет смотреться нелепо, и эксплуатация окажется неудобной.

Размещение розеток на кухне. Требования

Учитывая повышенную потенциальную опасность электричества, к проектированию расположения источников питания был разработан ряд обязательных требований и нормативов. Из основных положений выделяют:

  1. Подключение прибора должно находиться от электрической точки на расстоянии, не больше, чем полтора метра.
  2. Все электроразъемы должны быть защищены от проникновения влаги и пара, следовательно, расстояние от умывальника и печки должно составлять минимум 200 мм.
  3. От столешницы розетки размещают на высоте 150-250 мм. (применимо для разъемов, монтируем на кухонном фартуке). Это максимально защитит их от брызг.
  4. Приборы встраиваемого типа можно подключать к источникам питания, установленным в шкафчиках. В корпусе под розетку делается отверстие на высоте от уровня пола 300-600 мм.
  5. Допускается установка розеток внутри тумбы для раковины. В данном случае разрешается применение исключительно влагозащищенных модификаций.
  6. Нельзя устанавливать розетки сразу за встроенными электроприборами, выдвижными ящиками, посудомойкой.

Сколько их нужно на кухне?

Расчет довольно прост: он состоит из количества электроприборов, которые присутствуют на кухне, с запасом в 20-25%. Нужно учитывать розетки:

  • под вытяжку;
  • для плиты (если она с электроподжигом, индукционной поверхностью или электрическим духовым шкафом);
  • под крупную бытовую технику (холодильник, стиральная машина, телевизор);
  • для встаиваемой техники, чайника, микроволновки и прочих используемых приборов.

Затем прибавьте запас. Полученная цифра и станет ответом на вопрос о количестве розеток, которые необходимо сделать на кухне. Если их будет недостаточно, то потом переделать будет сложно или даже невозможно, и придется использовать удлинители, что неудобно.

Как определить количество?

Что касается количества розеток, универсального ответа на данный вопрос не существует. Все зависит от того, насколько просторна кухня, и как много находится на ней бытовых электроприборов. Однако специалисты рекомендуют размещать на фартуке как минимум 3 розетки. Можно монтировать гнезда по 2 или 3 штуки в разных местах.

Потребителю необходимо учитывать, что такие приборы, как плита, варочная поверхность, духовка, мойка и вытяжка должны иметь автономные розетки. Что касается остальных, в один источник электропитания можно подключать несколько приборов, имеющих небольшую мощность.

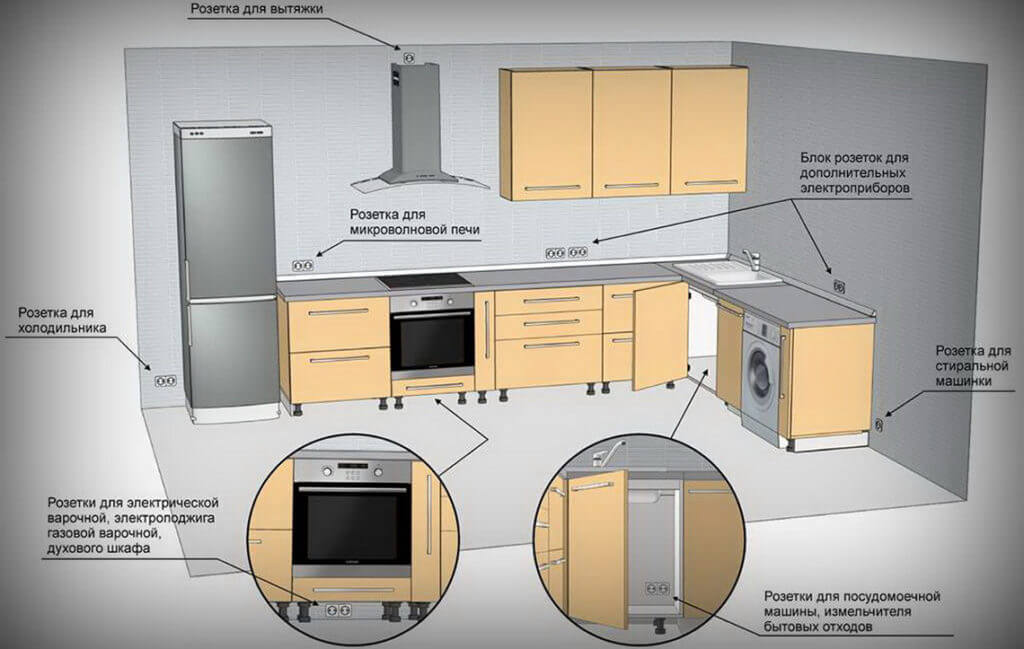

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

4 типа розеток

Розетки различаются по типу установки на следующие группы:

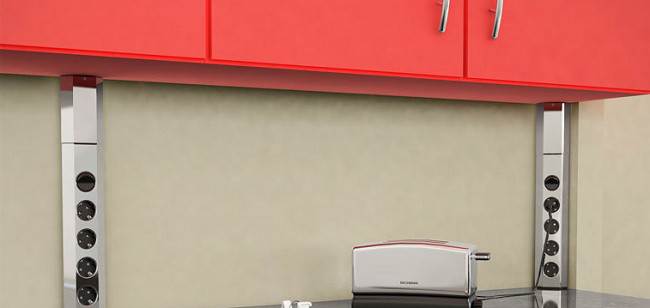

  • Угловые. Удобный вариант для кухни, их можно поместить под навесным шкафом, на стыке стен. Могут быть как одинарными, так и модульными из двух и более. Монтаж их прост, как и обычных розеток.

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

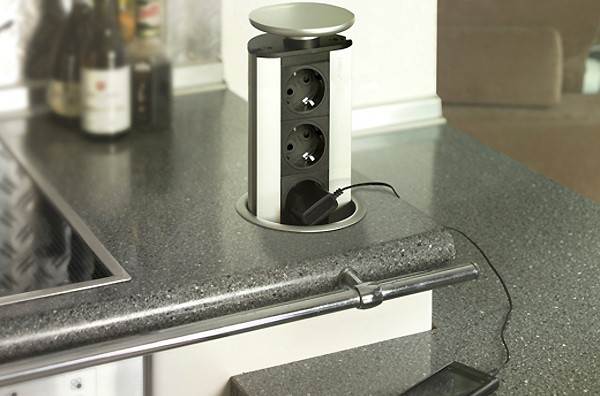

  • Выдвижные. Это альтернатива удлинителю. Выдвижные блоки помещают в шкафах или столешнице, где они спрятаны от пыли и влаги. Позволяют подключить несколько электроприборов.

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

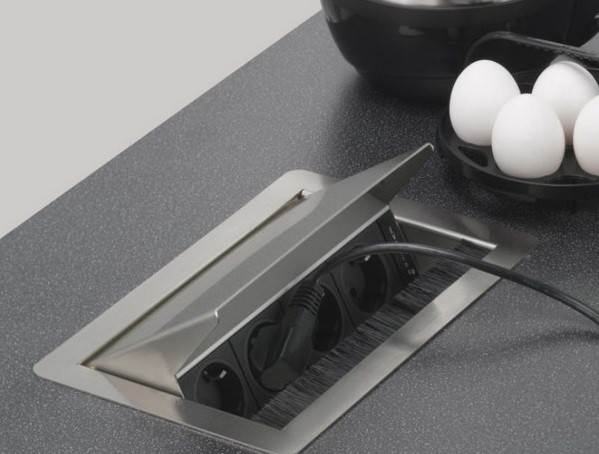

  • Скрытые или встраиваемые. Чаще всего используют вариант, встроенный в столешницу, что делает ее вид более эстетичным. Это, как правило, блок, состоящий из нескольких розеток, а также разъемов для зарядки гаджетов и выходов аудио и видео. Удобство заключается в том, что блок скрыт в столешнице, и при необходимости нужно нажать на крышку корпуса, чтобы он выдвинулся.

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

  • Накладные. Самые простые в монтаже, но используются на кухнях реже остальных, так как подходят для открытых проводок.

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

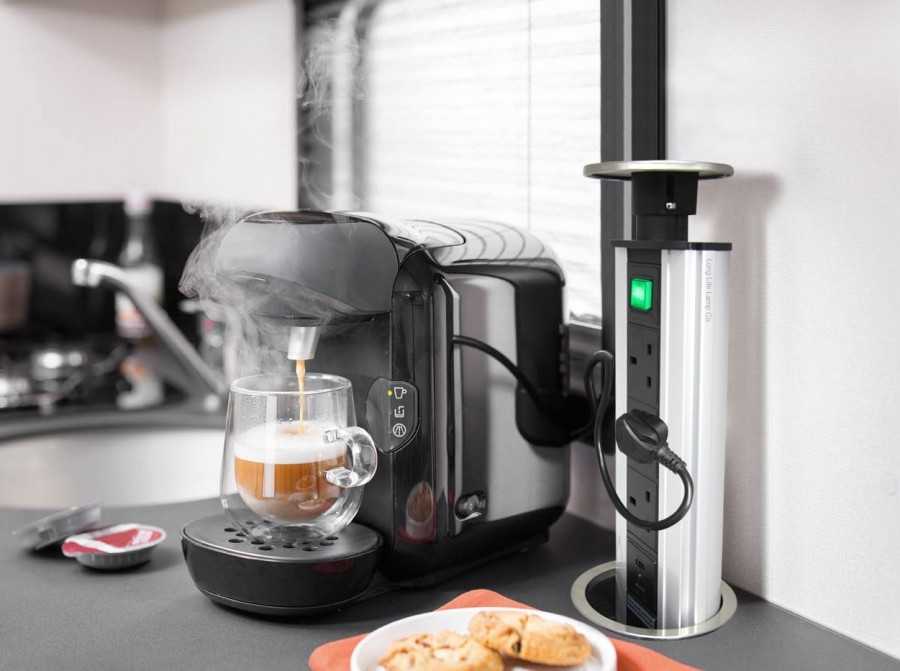

Выдвижные и встроенные розетки

Приборы выдвижного типа стали продаваться в магазинах не так давно, но уже пользуются популярностью. Розеточный блок, как правило, имеет 2-4 гнезда, это дает возможность подключить к электричеству сразу несколько приборов. Розетки выдвинуть достаточно легко, поэтому их монтируют в столешницах, шкафах.

Довольно интересный с практической точки зрения вариант.

В маленьких кухнях дизайнеры рекомендуют устанавливать такие розетки в углах. Ведь данные участки редко используются. А монтаж здесь этих приборов сделает данную зону функциональной.

Позволяет подключать одновременно несколько электроприборов, что очень удобно, особенно на кухне.

Встраиваемые розетки универсальны, и в этом их главное достоинство. Они почти не видны и никак не повлияют на интерьер. Данные модификации применяют, монтируя скрытую проводку. Располагают их в нишах, предохраняющих от влажности, в связи с чем повышается период работы. Размещая розетки для скрытого монтажа, ориентируйтесь на схему прохождения проводов.

Правила расположения

Перед монтажом оборудования необходимо провести расчёт мощности используемой техники, это поможет подобрать сечение кабеля. Для примера ознакомимся со средними показателями различных бытовых приборов:

  • электрочайник – 2 кВт;
  • варочная плита 1-1,5 кВт;
  • холодильник – 750 ватт;
  • бойлер – от 1 кВт.

Вся перечисленная техника оказывает нагрузку на электросеть. К этим бытовым приборам можно добавить блендер, СВЧ печь и кофеварку. При выборе сечения кабеля суммируется мощность бытовых приборов. Диаметр провода увеличивают на 20-25%, что позволит избежать его перегрева.

Совет! В случае, когда на кухне предполагается установка телевизора или подключение ноутбука, эти приборы необходимо также включить в расчет. Мощность телевизора — до 300 ватт, ноутбука — не больше 75 ватт.

Правила расположения розеток

Планируя расположение розеток на кухне, соблюдайте правила:

  1. Суммарная мощность техники должна быть меньше проектных значений. К одной розетке запрещено подключать несколько мощных приборов, например, микроволновую печь и электрочайник.
  2. Для обеспечения электроснабжения мощных бытовых приборов (бойлер, электроплита) присоединяйте каждый из них к отдельной линии.
  3. Нормативные документы предписывают устанавливать розетки сбоку от холодильника, вытяжки или духовки, их располагают через 15-20 сантиметров от боковой части прибора.
  4. В рабочей зоне источники энергоснабжения монтируются на фартук на высоте 10-15 сантиметров от столешницы. Это предотвратит скопление влаги и жира в изделиях.

Осторожно! Не устанавливайте розетки над газовой плитой или мойкой – это опасно.

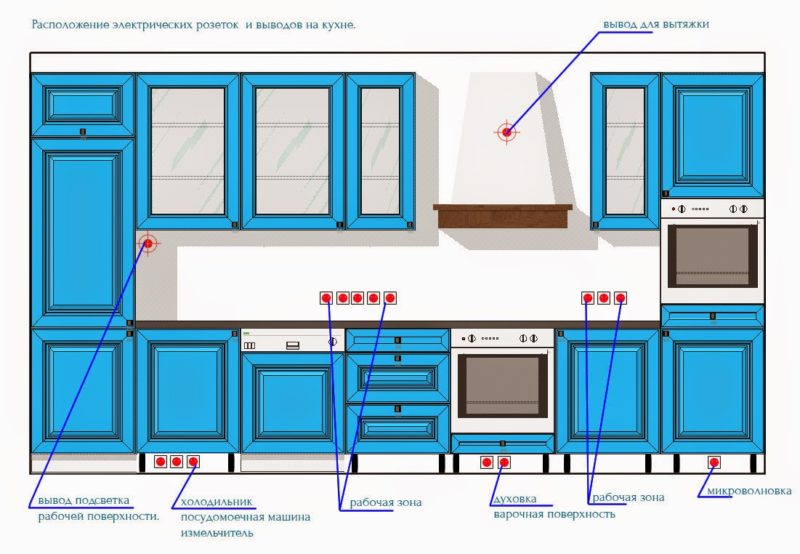

Располагаем розетки на кухне правильно: схемы и инструкция

Какой должна быть удалённость и высота розеток на кухне

При составлении плана точек подключения необходимо учесть конфигурацию гарнитура, что позволит выбрать оптимальные места для их монтажа. Начинать работу нужно с установки габаритной техники, которая будет постоянно находиться на одном месте. После этого размечают участки дополнительных розеток для всех остальных устройств.

Совет! При покупке нового гарнитура можно взять готовую схему в мебельном салоне.

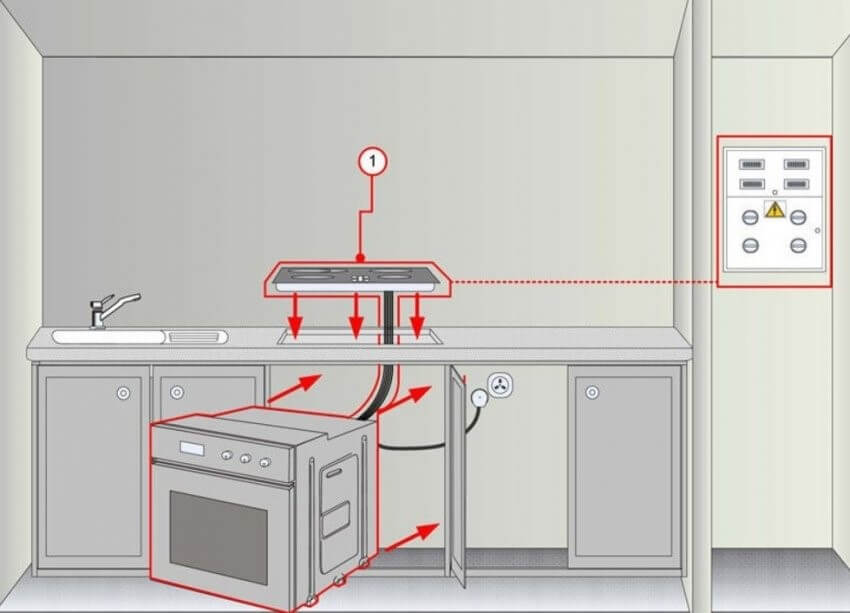

Для духовки и варочной поверхности

Подключение этих двух типов оборудования происходит по двум независимым разводкам. Розетки распределяют следующим образом —  на расстоянии 20 сантиметров от уровня пола или боковой поверхности прибора.

Если духовка устанавливается отдельно на высоте 120 сантиметров, то розетки тоже должны находиться на этой отметке. Идеальным вариантом маскировки будет ее помещение в шкафчике. Точку подключения располагают на высоте 60 сантиметров от пола.

Для холодильника

По инструкции производителя, холодильник нельзя подключать через удлинитель. Провод этой техники небольшой — до 1 метра, поэтому точка подключения должна располагаться рядом. Согласно нормативным актам, прибор нужно размещать на высоте 20-70 сантиметров от уровня пола и 20 сантиметров от боковой стенки прибора. Если точка подключения не предусмотрена по схеме, необходимо сделать штробление стены и подвести кабель.

Важно! Для отдельно стоящего оборудования можно проводить монтаж розетки сзади за прибором, но практичнее отступить хотя бы 5 сантиметров от его стенки. В таком случае пользователь получит беспрепятственный доступ для включения или отключения оборудования.

Нюансы установки для стиральной и посудомоечной машины

Эти два бытовых прибора устанавливают в непосредственной близости к раковине. Лучше всего спрятать такую технику в специальном шкафчике, который защитит их корпус от разрушающего действия коррозии. Точку подключения для стиральной и посудомоечной машины устанавливают на расстоянии 20-40 сантиметров от уровня пола и 10-20 сантиметров от боковой стенки оборудования.

Важно! При использовании встраиваемой техники не рекомендуется размещать точку потребления электроэнергии непосредственно за прибором, он может не войти в нишу.

Для микроволновой печи и кофемашины

Кофеварку и микроволновую печь также необходимо включать в розетку. СВЧ-печь устанавливают на столешнице. Кофемашину можно поставить на микроволновку, для такой бытовой техники можно предусмотреть двойное изделие энергопотребления.

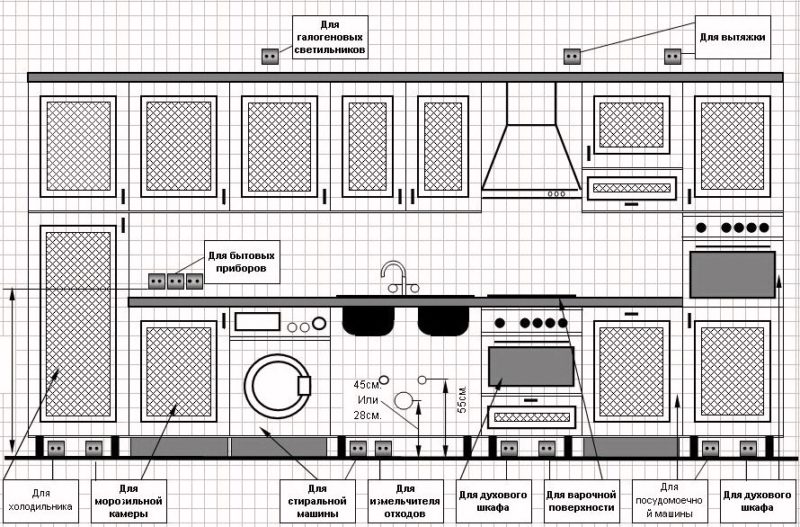

Располагаем розетки на кухне правильно: схемы и инструкция

Для вытяжки

Лучшим способом установки считается монтаж устройства на стене или в шкафу. При этом от трубы нужно отступить на 15-20 сантиметров. Некоторые модели вентиляционных приборов подсоединяются непосредственно к электрическим выводам (это касается открытых вытяжек).

Порядок монтажа

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

Подключение кухонной техники обычно осуществляется на конечной стадии ремонта помещения. Это означает, что в комнате уже закончены отделочные работы, проложены питающие провода, возможно, стоит мебель. Остается только разобраться с тем, как правильно подключить устройство, и что для этого необходимо.

Чтобы все было сделано правильно, рекомендуется озадачиваться соответствующим вопросом еще на начальной стадии проектирования, составления схемы прокладки коммуникаций. На этом этапе выясняется, какая нужна розетка, будет она встраиваемой или накладной, также нужно определиться с высотой ее размещения.

Подготовительные работы

Сначала следует определить место установки для плиты с электроподжигом или встраиваемой варочной поверхности. В идеале, необходимо знать модель и технические характеристики устройства. Вполне возможно, что потребуется предусмотреть подключение напрямую.

Это означает, что получится обойтись без розеток и вилок. Кроме этого, акцент делается на мощности оборудования, исходя из чего производится выбор фурнитуры, провода, автоматического выключателя номиналом 32А и УЗО номиналом 40А.

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

Обычно выбирается кабель сечением 6 мм2. Если речь идет о трехфазной сети 380В, то это будет кабель на 5 жил (возможно, меньшего сечения), однофазная 220В — на 3 жилы.

Лучше всего приобретать медный провод у проверенного производителя, тогда он будет соответствовать действующим государственным стандартам. Данному моменту стоит уделить повышенное внимание, поскольку от этого зависит не только долговечность эксплуатации проводки и прибора, но и ваша личная безопасность.

Дополнительно нелишним будет изучить правила СП_31_110_2003, пункт 9.2, где указано, что категорически не допускается «вешать» на питающую линию дополнительные потребители, розетки, выключатели и т.д.

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

Если подключить плиту без розетки не получится, следующим шагом будет выбор фурнитуры с требуемыми характеристиками. Важно обратить внимание на параметр номинального тока. Необходимо учесть и тип установки силовой фурнитуры: для скрытой установки или для открытого исполнения.

Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором. Стоит также принять во внимание, что ряд изделий зарубежного изготовления несовместимы с отечественными розетками и могут потребовать использования переходника, чего желательно избегать.

Определение места установки

В этом вопросе необходимо руководствоваться исключительно правилами электрической безопасности. Размеры розетки не должны препятствовать размещению плиты относительно рабочей стенки.

Она не должна монтироваться непосредственно на рабочей поверхности и в скрытых местах, где будет затруднен доступ к обслуживанию. Категорически не допускается устанавливать силовую фурнитуру в следующих зонах:

  • рядом с местом расположения мойки;
  • рядом со стиральной машинкой;
  • вблизи посудомоечной машины.

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

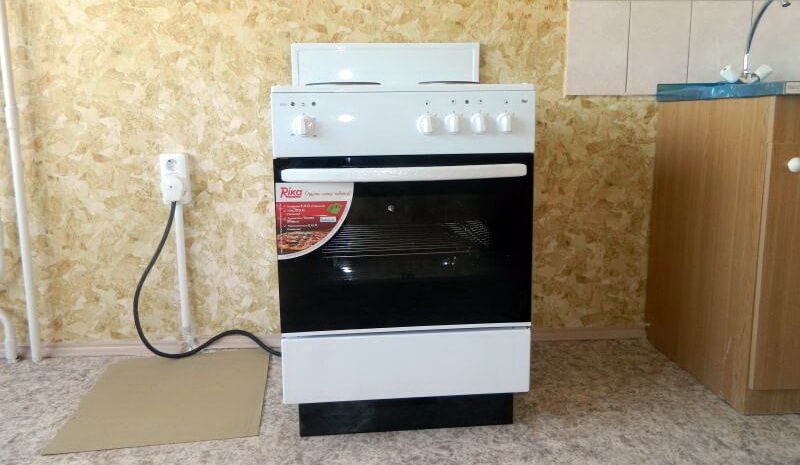

В случае установки плиты на ножках, или если варочная поверхность будет встроена в кухонный гарнитур, идеальным является место на высоте 10–15 см от уровня пола. Электрическая точка должна находиться вдали от воды и огня. С учетом действующих норм, плиту лучше подсоединять сразу через розетку или напрямую к силовому проводу.

Использование удлинителей противопоказано. Допускается устанавливать розетку за плитой, если ту достаточно легко будет вынуть из ниши. Неплохим вариантом считается размещение точки в соседнем нижнем шкафчике.

Особенности установки и последовательность монтажа

Если предыдущие пункты выполнены, можно приступать к подключению плиты. Работу легко выполнить своими силами, однако при наличии любых сомнений лучше вызывать специалиста. Подключение осуществляется на обесточенной линии. Этот факт дополнительно следует проверить посредством индикаторной отвертки.

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

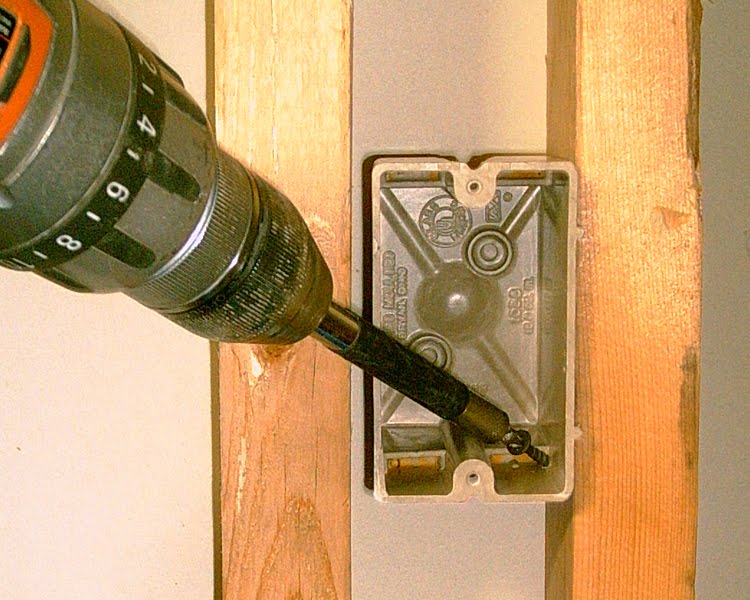

Независимо от типа розетки, она может монтироваться уже после чистовых работ. Если выбор пал на встраиваемую фурнитуру, потребуется выполнить коронкой соответствующий монтажный стакан.

В подрозетник заводится питающий кабель. Посредством специального инструмента — стриппера — выполняется снятие защитной оплетки на 8–10 мм.

Концы проводов подсоединяются к механизму розетки, согласно распиновке. Следует учесть, что желто-зеленый провод отвечает за заземление (обычно подключается к центральной клемме), белый или коричневый — за фазу, голубой — за ноль. Контакт должен быть максимально надежным, однако «пережимать» провода не стоит, поскольку можно повредить клемму или проводники.

Для проверки качества соединения удостоверьтесь в надежном закреплении контактов. Фиксация подрозетника к стене обычно выполняется посредством гипсового раствора или алебастра. После полного высыхания смеси при помощи шурупов фиксируется сам механизм, затем устанавливается изолирующая внешняя накладка.

Далее проверяется, какое напряжение в розетке, есть ли заземление. Это делается с применением тестера. Если все в норме, можно переходить к этапу подключения варочной поверхности или плиты.

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

Запретные места

Любое место, где расположены розетки, должно быть доступным, чтобы в случае аварийной ситуации была возможность немедленного отключения приборов из сети. Не стоит устанавливать розетки за встроенной техникой и внутри нижнего яруса.

Недопустимо размещать их за шкафчиками, где находятся выдвижные ящики либо с доводчиками.

Установка электророзеток над плитой, варочной поверхностью также недопустима – из-за теплого воздуха изоляция кабеля может просто рассыпаться. От приборов до розеток должно быть безопасное расстояние. Также нельзя монтировать их над мойкой и под ней.

Соблюдая наши рекомендации и технику безопасности, вы качественно проведете ремонт и избежите многих ошибок.

Как укладывать провода?

Определившись с высотой розеток и их количеством на кухне, нужно решить, какой способ укладки проводов выбрать. Наиболее популярны следующие способы: в плинтусе, в коробе из пластика, в стене в пазах.

Последний способ наиболее трудоемкий, так как сперва нужно сделать паз, проложить в него провод, заштукатурить его и покрыть обоями или закрасить.

Спланировав, каким образом будет идти проводка, можно определить количество нужного кабеля. Для простых розеток сечение кабеля два с половиной кв.мм и шесть кв.мм к приборам с большой нагрузкой.

на какой высоте от пола устанавливать розетки

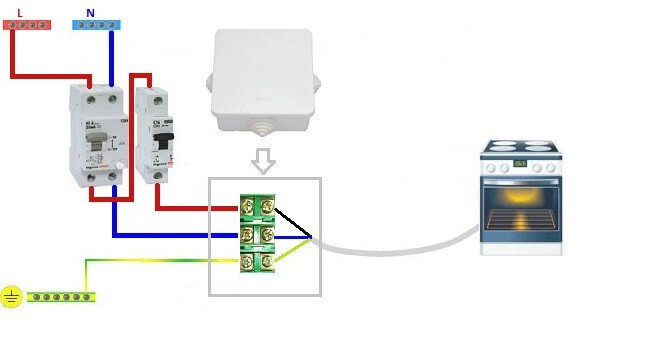

Подключение без розеток

Если вы хотите, чтобы высотa розетки плиты вас не волновала, то можно обойтись и вовсе без нее. Для этого, кабель от автоматического выключателя просто подключаем к клеммнику электрической печи. Давайте разберемся как это сделать более детально.

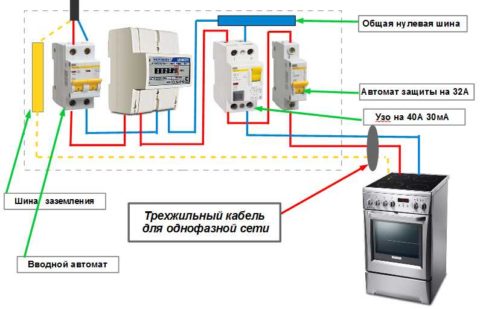

Схема подключения электрической печи без розетки

Итак:

  • Прежде всего, выбираем провод соответствующим количеством жил и сечением. Здесь действуют те же правила, как и для подключения с розеткой.
  • Пробрасываем наш провод или кабель от печки до питающего автоматического выключателя. Для защиты провода от механических повреждений, на участке от стены до электропечи используем пластиковый гофрированный шланг.

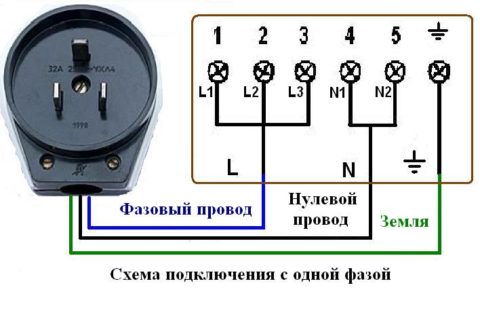

Схема подключения вилки к электрической печи при однофазном подключении

  • Теперь производим подключение на клеммнике электрической печи. Обычно он содержит 6 клемм. Три из них подписаны как L1, L2 и L3 или просто 1,2, 3. К ним подключаем наш фазный проводник. При однофазном соединении, фазный проводник подключается к одной из этих клемм, а к двум остальным делается перемычка.

Схема подключения для трехфазной сети

  • Если производится трехфазное подключение, то каждая фаза подключается к отдельной клемме. При этом никаких перемычек между этими клеммами не должно быть. Цена такой ошибки может быть очень велика. При двухфазном подключении, провод садится на две любые клеммы и между одной задействованной и одной не задействованной клеммой, выполняется перемычка.

Однофазное подключение на клеммнике электрической печи

  • Нулевой провод подключается к клеммам 4 и 5. Иногда они еще могут содержать маркировку N1 и N К одной клемме подключается провод, и делается перемычка к другой клемме. Это не зависит от типа подключения.
  • На последнюю, шестую клемму, подключаем провод защитного заземления как на видео. Иногда эта клемма имеет соответствующее обозначение, или просто номер 6.
  • Теперь переходим к подключению в распределительном щите. Прежде всего проверяем, что наш автоматический выключатель отключен. А для большей безопасности, лучше и вовсе снять напряжение со всего щитка за счет отключения вводного автомата.
  • Фазные проводники подключаем к выводам нашего автомата, а нулевые и защитного заземления — к соответствующим шинам в щитке.

Обратите внимание! Дабы не запутаться где фазные, а где нулевые провода, подключение лучше выполнять в соответствии с нормами ПУЭ. Согласно п.1.1.29 и 1.1.30 данного нормативного документа, нулевые жилы провода должны быть обозначены голубым цветом, жила защитного заземления обозначается желто-зеленым цветом, а фазный проводник может быть обозначен любым другим цветом.

Распространённые ошибки при установке розеток

Выше было описано, почему так важно произвести установку розетки правильным образом. Но ошибки всё же случаются. Чтобы этого избежать, необходимо учится на чужом опыте. Дабы не повторять ошибок других людей, давайте узнаем, какие они бывают.

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

Итак, все ошибки делятся на две категории: незначительные и грубые. Первые несут в основном неудобства в пользовании устройством. Вторые могут нанести серьёзный ущерб как с материальной стороны, так и для здоровья человека.

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

    Самая опасная ошибка – несоблюдение правил безопасности. Например, неверно установленная проводка или неправильный вариант изоляции.

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

Ещё одна ошибка – когда для электроплиты не выделяется специальная линия, которая идёт от щитка.

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

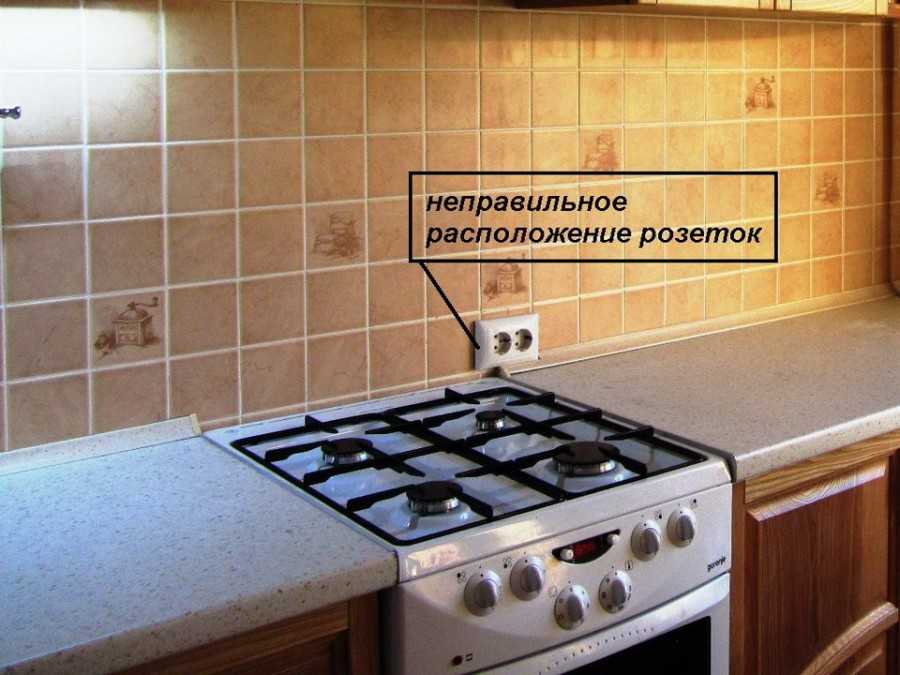

Третья ошибка – розетка установлена в непосредственной близости от источника воды, но не оборудована соответствующей защитой.

Всё о розетках на кухонном фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

Заключение

Ремонт в квартире, особенно планирование и прокладывание электроразводки, — один из самых ответственных моментов в обустройстве жилья. Современная жизнь просто не может быть без налаженной системы освещения и работы электроприборов.

При занятии ремонтом в доме или в квартире у многих возникает масса вопросов: какой выбирать кабель, на каком расстоянии располагать выключатели, на какой высоте от пола устанавливать розетки, как расположить мебель, как скрыть провода и многие другие. Ответить на них легче, изучив информацию о правилах размещения электробытовых приборов, необходимой подачи тока, учитывая их мощность и т. д. Почерпнуть сведения можно в специальной литературе. Если осуществлять ремонт самостоятельно, по поводу того, на какой высоте от пола розетки делать, расстояние между ними и какой кабель использовать, лучше проконсультироваться со специалистом.

Пользуясь совсем несложными нормами техники безопасности, простыми правилами и здравым смыслом, можно добиться максимально удобного расположения таких приборов дома. Лучше все грамотно рассчитать и предусмотреть заранее, чем переделывать в дальнейшем всю электропроводку.
