Что представляет собой угловой камин

Такое своеобразное и очень привлекательное сооружение используется для обогрева одной комнаты или небольшого дома. В основном его возводят с целью экономии пространства. Для постройки чаще всего применяется кирпич, а для облицовки — различные современные материалы. Грамотно оформленный угловой камин идеально впишется в помещение любого стиля.

Сфера использования сооружения

Раньше камины были атрибутами роскошных старинных замков и особняков, но сегодня их возводят и в современных загородных коттеджах, и в дачных домах. Поскольку они требуют оборудования дымоотвода, смонтировать их в городском многоэтажном доме не получится. Но огорчаться не стоит: для квартир существуют электрические камины, помогающие создать тёплую, уютную обстановку. Так как в гостиных зачастую не так много места, то обычно используется угловая конструкция, занимающая меньше пространства.

Угловой камин занимает меньше места, чем стандартная конструкция, расположенная вдоль одной стены

Варианты расположения угловых каминов в комнате

Его можно установить у наружной или внутренней стены дома. Конкретное место определяется с учётом сооружения дымохода.

  1. Если вы планируете расположить его на наружной стене, для этого необходимо получить разрешение в соответствующих инстанциях.
  2. При размещении отопительного устройства возле внутренней стены следует учесть, что дымовая труба должна возвышаться над коньком крыши.

В частных домах углы между стенами иногда бывают больше или меньше 90о. Угловые камины, построенные между такими стенами, смотрятся тоже довольно интересно. При этом важно, чтобы отверстие топки располагалось симметрично средней линии угла. Целесообразнее строить угловой камин между прилегающими друг к другу глухими стенами. Если хотя бы в одной из них будет оконный проём, динамичная циркуляция воздушных потоков вследствие образующейся тяги будет способствовать появлению сквозняков. Камин можно построить в любое время, но специалисты рекомендуют возводить его на этапе сооружения дома, когда ещё не уложен чистовой пол и не произведена финишная отделка помещений. Обустроить место для отдыха перед камином можно с помощью ряда кресел, расположенных полукругом, или уютного дивана.

Угловой камин в интерьере

Уютное место для отдыха можно обустроить возле углового камина

Достоинства и недостатки углового камина

У таких конструкций множество плюсов:

  • привлекательный внешний вид;
  • различные варианты отделки;
  • сочетание с любыми интерьерными стилями;
  • экономия пространства;
  • возможность построить своими руками.

Но есть и недостатки:

  • зависимость от дымохода при выборе месторасположения;
  • необходимость получения специального разрешения при монтаже дымохода на наружной стене;
  • пожароопасность при неправильной установке и эксплуатации.

Подготовка проекта

Чтобы построить угловой камин своими руками, необходимо разработать ряд инструкций, которые будут определять ход работ. Такие инструкции называются проектом. В него включается описание модели, используемые инструменты и материалы, чертежи камина в разных плоскостях, а также подробная схема кладки корпуса камина.

Которые были разработаны профессиональными мастерами, позволяют построить камин любой сложности. Чтобы воспользоваться ими, необходимо выбрать подходящий по внешнему виду и производительности вариант. Многие ресурсы, которые специализируются на вопросах каминной и печной кладки, предоставляют платные проекты по персональному заказу.

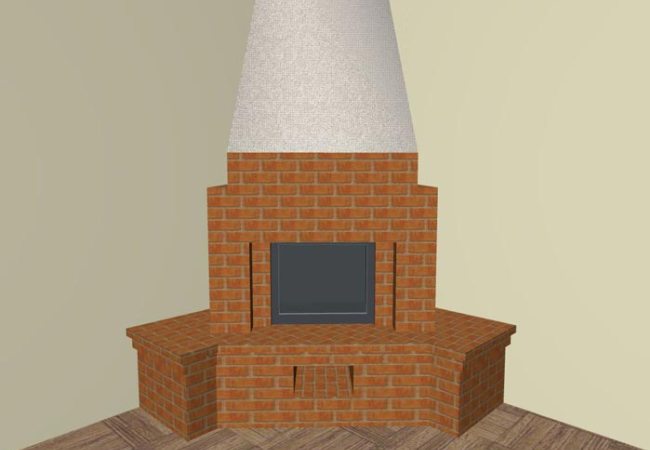

Нарисованная модель камина

Самостоятельная подготовка включает в себя расчеты основных габаритов камина. Как ни странно, но к этим габаритам не относятся внешние размеры. Перечислим основные требования, которые предъявляются к устройству.

  • Для эффективного сгорания топлива и обеспечения вывода продуктов требуется разность давлений в дымоходе. Хорошая тяга является прямым показателем правильного выполнения всех монтажных работ.
  • Функции обогрева камина должны обеспечить выделение тепла, достаточным для того, чтобы комната наполнилась теплом в течение часа.
  • Выделенное тепло должно быть направлено в помещение, а не выводиться через дымоход наружу.

Реализация всех этих требований возможна при грамотном сочетании размеров топки камина с размерами отапливаемого помещения. Существуют готовые таблицы, в которых указаны параметры топки, которые по некой математической формуле зависят от линейных размеров помещения. Необходимо подобрать максимально подходящее значение площади и воспользоваться табличными данными. Если такой возможности нет, тогда все расчеты придется сделать самостоятельно.

Пример таблицы с размерами каминов

Для вычисления основных габаритов нужно запомнить несколько элементарных формул. Площадь топочного отверстия = площадь комнаты : 50. В строгом смысле, данная формула должна устанавливать зависимость площади от объема помещения, ведь высота комнаты существенно влияет на количество энергии для нагревания. Указанный вариант расчет предполагает некий запас мощности.

Для конкретных размеров каминного отверстия придется решить несложное уравнение и подобрать высоту и ширину, которые в долевом соотношении определяются пропорцией 2:3. Полученные конкретные результаты используются при вычислении глубины топки, которая составляет 2/3 части от высоты проема.

Следующим узлом, который подлежит расчету, является дымоход. Здесь важна не столько его длина, сколько размер части, выступающей над кровлей крыши. При достаточном удалении от конька пользоваться нужно следующим правилом. Линия, проведенная через конек и верхнюю точку дымохода, составляет угол 10° с горизонтальной линией. Естественно, что такой принцип даст весьма приблизительные результаты, так как измерить этот угол точно без спец приборов нет возможности.

Проектирование и чертеж углового камина

Чтобы просчитать оптимальные размеры камина, следует определить объем помещения, затем создать следующие чертежи:

  • сооружение в разрезе;
  • чертеж каждого отдельного ряда;
  • эскизы дизайна фасада камина.

Если объем комнаты не более 15 квадратных метров, то площадь топливного отверстия составит 0,3 кв.м. Размеры топливника (ниши, которую выкладывают из огнеупорного кирпича) определяются по пропорциям 2:3 (высота к ширине). То есть при площади топливного отверстия 0,3 кв.м. размеры топливника составляют 56х40 см. Оптимальная величина глубины топливника – 0,5-0,3 к высоте, то есть при высоте 56 см глубина топливника составляет 25-29 см. Размер дымового отверстия рассчитывается по пропорции 1/10 – 1/15 от площади топливника. Для квадратной трубы это составит — 14х14 см, для круглой – 10-13 см (диаметр). Высота трубы около четырех метров (труба должна выступать над самой высокой точкой крыши на 30-50 см).

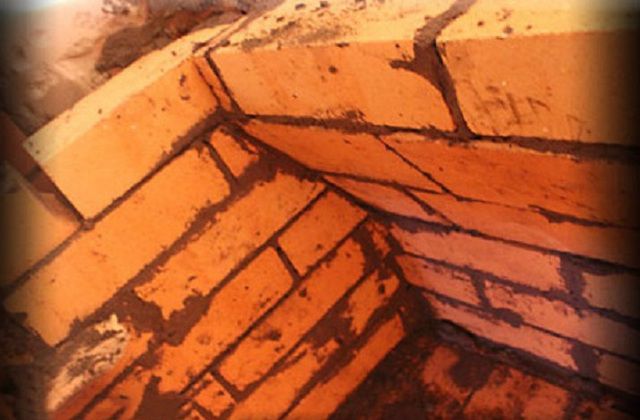

Боковые стенки топливника намеренно выкладывают с наклоном (наклон повышает теплоотдачу за счет увеличения тяги в камине).

Над уровнем топливника строят специальный выступ, предотвращающий опадание сажи из трубы вниз, а также исключающий попадание дыма и холодного воздуха в помещение (дымовой зуб).

При надлежащем построении чертежей, появляется возможность поштучно рассчитать количество кирпичей.

Дополнительно увеличивает теплоотдачу футеровка (стальные или бронзовые пластины) стенок камина.

Материалы для строительства

Для строительства необходимо подготовить:

  • кирпич огнеупорный (количество согласно чертежам, марка не ниже М200);
  • песок (мелкой фракции);
  • глина огнеупорная;
  • щебень (2-6 мм);
  • портландцемент;
  • арматура и стальные уголки;
  • дымовая заслонка;
  • искроулавливатель (насадка для защиты от пожара в виде конуса) и дефлектор (для защиты от ветра и усиления тяги) для трубы;
  • решетка колосниковая;
  • экран;
  • гидроизоляционный материал (например, рубероид);
  • уровень, молотки, мастерок;
  • материалы для облицовки.

Фундамент для камина

Основание камина строят независимым от фундамента жилого помещения, с учетом потолочных балок и стропил (труба камина не должна быть вплотную к ним). Ширину фундамента делают больше ширины первого (цокольного) ряда на десять сантиметров.

  • Роем котлован с припусками 10-15 см (от ширины фундамента) глубиной около 60 см.
  • Вниз укладываем и утрамбовываем щебень (слой 10-15 см).
  • Изготавливаем и устанавливаем на дно котлована опалубку, обработанную битумом или выстланную слоем гидроизоляционного материала.
  • Заливаем и выравниваем слой бута (пропорции: цемент 1 часть, песок 3 части, щебень 5 частей). Уровень бута должен быть ниже на величину толщины одного кирпича, чем уровень пола.
  • Накрываем фундамент полиэтиленом, оставляем на одну неделю.

При необходимости фундамент усиливают арматурой.

Кладка углового камина

Основание камина (часть, расположенная под топливником)

  • На просохший фундамент укладываем гидроизоляционный материал в два слоя.
  • Кирпич (без сколов и трещин) вымачиваем в воде около трех минут, готовим раствор.
  • Выполняем притирку кирпичей (укладываем их без раствора, затем корректируем размер согласно чертежу).
  • Первый (цокольный) ряд кирпичей выкладываем сплошным полотном, ставя кирпичи на ребро, в следующем ряду кирпич кладем плашмя, при этом делается ниша, куда вставляется металлический короб для сбора золы. В третьем ряду слой кирпичей выкладываем, перекрывая часть короба для золы. Четвертый ряд – выкладка поддона топки камина и установка колосниковой решетки.

Формируем перекрытие, выкладывая пятый ряд с небольшим выдвижением кирпичей вперед.

Кладка топливника у камина

Выкладываем кирпичом топливную камеру (6-9 ряд). По мере кладки проверяем вертикальность стенок. Далее выкладываем уголки для строительства портала камина и продолжаем строить наружные стенки и топливник. В 13-14 ряду необходимо создать основание зеркала и завершить его к 19 ряду. Для этого либо кирпичи кладут с выступом 5-6 сантиметров, либо ставят кирпичи вертикально с наклоном. В 19, 20 ряду сужаем топку, выдвигая кирпичи немного вперед.

Важно! Чтобы не запутаться, необходимо нумеровать каждый ряд кладки мелом.

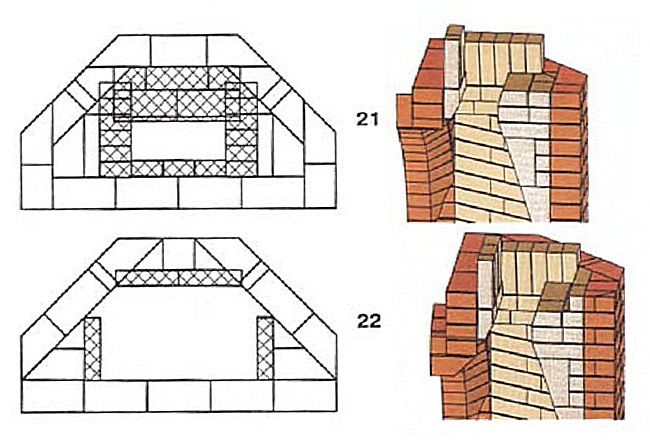

В 21 ряду начинаем формировать выступ с наклоном в 20 градусов – печной зуб (строительство зуба продолжается в 22 и 23 рядах). 24 и 25 ряд – строим каминную полку, кладка кирпича прямая. Далее устанавливаем печную решетку и выкладываем кирпичом дымоход.

Важно! При резке кирпича используйте средства защиты глаз и дыхательных путей от попадания пыли (строительные очки и марлевую повязку).

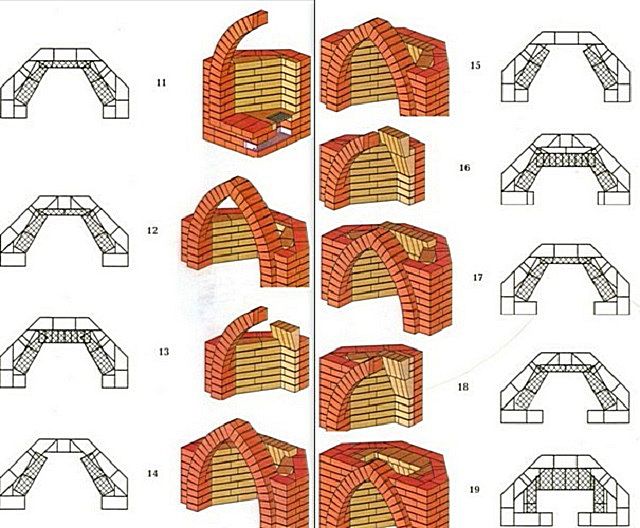

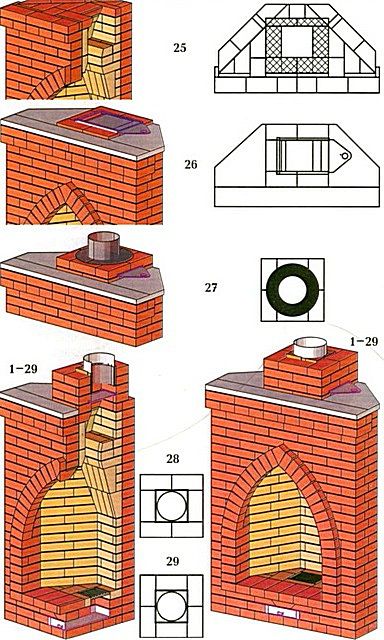

Схема укладки рядов для углового камина

Структура углового камина чертеж

В подпольном пространстве или за стенкой камина сооружают поддувальный канал, необходимый для доступа воздуха и горения топлива. Канал может быть один и более.

Размеры, которых нужно придерживаться

Размерность углового кирпичного камина определяется исходя из отапливаемой площади и ее объема. В примере, приводимом в этой статье, речь идет о площади топочного отверстия камина 0,2–0,3 кв. метра. Нужно определиться с шириной и высотой каминного топочного отверстия (портал топливника). Для малого камина соотношение высоты к ширине составляет 2:3. Таким образом, для нашего камина портал будет иметь размеры 56х40 см.

Глубина и высота портала должны иметь пропорцию 1:2–2:3. Размерность важно соблюдать, так как больший показатель глубины уменьшит теплоотдачу, а меньшая будет провоцировать задымление. В описываемом случае глубина будет порядка 24–30 см.

Итак, мы разобрались с размерами. Размеры дымового отверстия под каминную трубу выбираются в соответствии с площадью отверстия топочной каминной части и должны быть от восьми до пятнадцати раз меньше, чем она. Если труба камина в виде прямоугольника, то в нашем случае это составит 14х14 см. Если каминная труба имеет круглое сечение, то ее диаметр должен равняться 1-12 см. Высота трубы у нас будет 3,5-4 м.

С целью повысить теплопередающие свойства камина, заднюю стену его топливника делают с наклоном вперед, от трети ее высоты и далее. Наверху топки помещают дымосборник. Между этими элементами выпускается карниз, называемый перевалом. Карниз препятствует выносу искр, сажи и дыма в помещение.

Во время кладки кирпичного камина все его габариты должны соответствовать модулю кирпичной кладки. Размерность кирпича 6,5×12×25 см, размерность шва кладки — примерно 0,5 см. Топочная часть имеет такие габариты, как показывает схема углового камина на рисунке ниже. (см. Угловой камин — размеры)

Сечение камина на уровне топки в плане определяет другие размеры. После того как их рассчитываем, выполняем послойные чертежи порядовки (кладки).

Важно! Нужно выпустить карниз (перевал) между дымосборником и задней стеной топливника. Он защитит от выноса сажи и искр наружу.

Устройство каминов

Как сделать своими руками угловой камин? Предварительно необходимо разобраться в его конструкционных особенностях, то есть из каких компонентов он состоит. Самыми важными элементами считаются топливник, портал и дымоход. Кроме озвученных частей, камин сложно представить без надежного и прочного основания. Давайте рассмотрим детальнее все внутренние компоненты конструкции.

Угловой камин своими руками пошаговая инструкция, чертеж и порядовка

Топливник

Топочная камера считается основным компонентом. В большинстве ситуаций она выполняется из чугуна или термостойкого металла. В последнем случае на внутренней части размещают чугунные пластины, шамоты или вермикулит.

Угловой камин своими руками пошаговая инструкция, чертеж и порядовка

Топливники бывают:

  • закрытыми;
  • открытыми.

Отсутствие дверей снижает эффективность конструкции. Потому в настоящее время популярны закрытые камины, например, с дверкой из жаростойкого стекла.

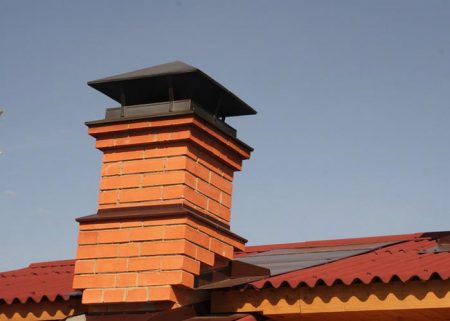

Дымоход

Угловой камин своими руками пошаговая инструкция, чертеж и порядовка

Не менее важная часть камина из кирпича своими руками – дымоход. Он соединяется с топкой с помощью специального патрубка. В большинстве случаев сегодня используют термокерамику, жаростойкую сталь для производства дымоходов. Такие материалы оснащены многослойной термоизоляцией. Потому эксплуатация комфортна и полностью безопасна.

Основание

Угловой камин своими руками пошаговая инструкция, чертеж и порядовка

Каминное основание – место, которое располагается непосредственно под топливной камерой. До его обустройства необходимо на подготовленный фундамент разместить двухслойную гидроизоляцию. Для этого подходят кровельный картон со специальной пропиткой или рубероид.

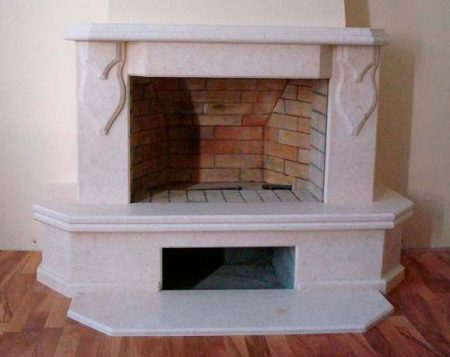

Портал

Угловой камин своими руками пошаговая инструкция, чертеж и порядовка

Построить угловые камины своими руками без облицовки не выйдет. Портал считается внешностью любого камина, он демонстрирует принадлежность к дизайнерскому стилю. В наше время очень часто каминная облицовка выполняется из дорогого гранита, туфа, стальных модулей. Актуальным решением считается мозаика из красочного стекла, каменная кладка, керамические плиты.

Как построить конструкцию из кирпича

Целесообразно поместить эту конструкцию между 2 стен внутри дома.

В стенах расположенного возле окна камина создается устойчивая тяга, благодаря небольшим сквознякам в помещении.

Проектируют так:

  • Сначала выбирают комнату и угол, в котором разместится конструкция;
  • На бумаге подготавливают общий эскиз, позволяющий зрительно оценить, подходит ли конструкция к дизайну помещения;
  • Учитывая расположения перекрытий и частей стропильной системы, подготавливают рабочий чертеж-проект.

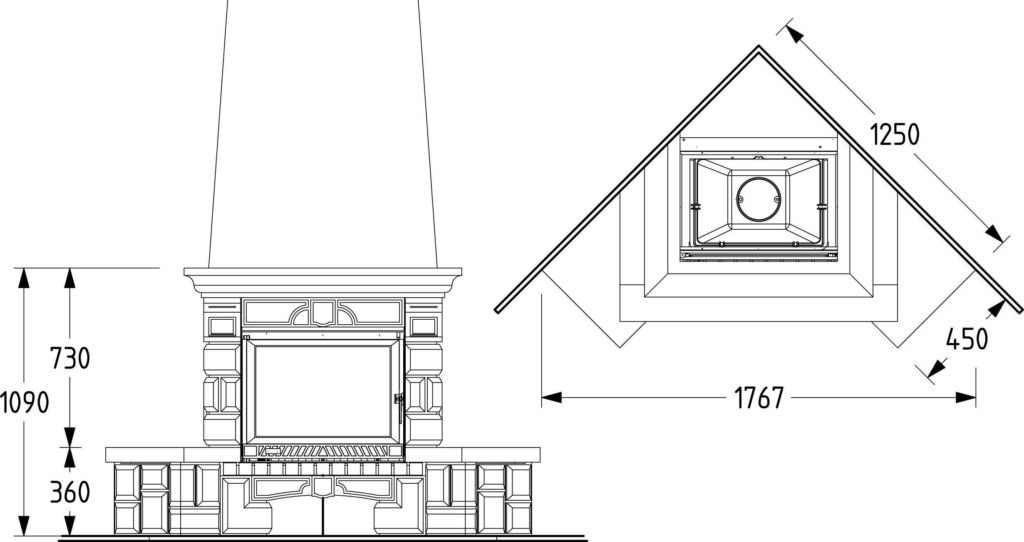

Чертёж углового камина
Чертёж углового камина

Топка бывает разной формы, в каждой модели — используют собственный вариант. Выбирая конструкцию камина, сначала решают, какой она будет, так как потом ее переделать не получится. Угловой делают с топкой из чугуна или сложенной из шамотного кирпича.

Расчет габаритов

Точный расчет размеров топки, непосредственно влияет на эффективность обогрева комнаты.

Расчет производится с учетом общей площади помещения. При упрощенном расчете площадь комнаты делят на 50 – это значение даст примерные габариты окна топки. К примеру, в небольшом помещении хватит камина с топкой площадью 0,32-0,54 м².

Монтаж углового камина можно производить после проектировки дома
Монтаж углового камина можно производить после проектировки дома

Каминное окно нужно делать в пропорции 3:2, при этом ширина очага должна быть больше его высоты. Важна глубина топки – она прямо влияет на эффективность конструкции, нужно ее делать 1/2-2/3 от высоты топки. При большой топке, уменьшается теплоотдача – много тепла вылетит прямо в трубу. Если у нее будет недостаточная глубина, в помещение начнет попадать дым, появится копоть на потолке и стенах.

Дымоход

Для качественного удаления дыма, важны характеристики дымохода, они влияют на горение дров и тягу в трубе. Нужно правильно рассчитать высоту трубы, сечение дымохода. По правилам безопасности, нельзя диаметр дымохода делать меньше 15-17 см, оптимальная пропорция сечения дымоходного канала 1/10 площади топки.

Длину дымохода нужно делать не ниже 5 метров, если жилой дом высокий, то его длину нужно увеличить (труба должна быть выше кровли здания).

Дымоход также находится в угловой части комнаты, не занимая всю стену
Дымоход также находится в угловой части комнаты, не занимая всю стену

Материалы и инструменты

Рассчитав и подготовив проект, заготавливают строительные материалы и инструменты. Сперва нужно решить, будет ли отделываться конструкция, или вы камин сложите под расшивку. Это влияет на выбор кирпича. Работы и заготовку материалов начинают с подготовки фундамента для конструкции.

Фундамент

Камин весит меньше чем полноценная печь, и для него не нужно большое основание. Если дом построен на плитном фундаменте, то он подойдет для углового сооружения. Если под домом ленточное основание, то потребуется поработать дополнительно.

Необходимо подготовить гидроизоляционный материал для защиты фундамента от влаги – используют плотный полиэтилен или рубероид.

Дальше делают опалубку, понадобится дюймовые доски. Иногда для устройства опалубки вместо досок используют стальной лист, он удобней, если у вас фундамент сложной или полукруглой формы. В опалубке собирают арматурный каркас из металлических прутьев 8-10 мм диаметром. Их связывают вместе стальной проволокой, формируя сетку. Для создания подушки под основанием и смешивания раствора, потребуются чистый песок и щебень средней фракции.

Основа камина должна выкладываться в любом случае, независимо от того, каким типом фундамента обладает дом
Основа камина должна выкладываться в любом случае, независимо от того, каким типом фундамента обладает дом

Кладка камина и дымохода

Устройство стенок и дымохода для камина производится из таких материалов:

  • Потребуется купить 2 вида кирпича – шамотный и красный полнотелый;
  • При декорации камина расшивкой, покупают керамический кирпич высокого качества. Если будет внешняя отделка, используют обычный рядовой красный кирпич;
  • Шамотный кирпич отлично выдерживает высокую температуру, из него кладут топку и низ дымохода.

Количество кирпича зависит от порядовки, она отличается у каждой модели камина.

На маленький угловой камин необходимо купить 350-650 единиц кирпича. При покупке материала для кладки, покупают больше на 10-12% – он понадобится при обнаружении бракованных экземпляров или в случае непредвиденной порчи.

Раствор готовят из глины и песка, при недостаточном опыте сложно подобрать глину подходящей жирности и замешать раствор в необходимой пропорции. Поэтому новичкам в печном деле лучше использовать готовые составы, которые нужно только замешать по инструкции указанной на упаковке. Эти смеси продают в специализированных магазинах.

Для устройства кладки из инструментов потребуются:

  1. Молоток-кирка требуется для раскалывания кирпича.
  2. Мастерки разного размера.
  3. Большая кельма.
  4. Уровень.
  5. Отвес.
  6. Шнур для ровной кладки рядов.
  7. Киянка для выравнивания кирпичей.
  8. Правило.
  9. Посуда для подготовки раствора.
  10. Расшивка для разделки швов.

Необходимые инструменты
Необходимые инструменты

Подробный расчет размеров будущей конструкции

Отопительное сооружение должно хорошо функционировать, то есть, проект, а также все необходимые чертежи, должны полностью соответствовать установленным требованиям. К ним можно включить такие моменты:


Приблизительные размеры углового камина

  • угловой камин должен иметь отличную тягу, что в дальнейшем позволит исключить возникновение задымленности в помещении. Более того, тяга должна способствовать легкому и быстрому разжиганию огня;
  • непосредственно отопительная конструкция должна обеспечивать равномерный прогрев посредством высокой теплоотдачи;
  • камин, который не используется, не должен становиться причиной охлаждения здания;
  • угловой камин своими руками является достаточно компактным сооружением, и послужит великолепным дополнением к интерьеру.

Чтобы обеспечить максимальное соблюдение всех качеств, следует сделать правильные просчеты размеров конструкции и отдельных ее элементов.

Топка

Правильно подобранные размеры топки смогут обеспечить не только уютный интерьер, но также и необходимое количество тепла. Как правило, его размеры рассчитывают с учетом общей площади комнаты. Величина, которая получается в итоге, делится на 50. Полученное значение и будет являться предположительной площадью проема топки.

Немаловажным считается сделать правильный расчет глубины очага, поскольку именно от этого показателя зависит общая эффективность работы камина. Предположительная глубина топки должна составлять примерно половину от ее общей высоты.

В том случае, если размеры будут увеличены – камин не сможет обеспечить комнату необходимым количеством тепла, так как жар сразу же будет выходить в трубу, а для того, чтобы поддержать огонь, понадобится огромное количество топливного материала (в данном случае дров).

Если же угловой камин из кирпича будет иметь топку, глубина которой менее требуемого размера относительно ее высоты, то велика вероятность возникновения сильного задымления в помещении.

Дымоход

Рассчитать размеры дымоотвода является не менее важной задачей – именно это предопределяет качество тяги. Так, для этого следует выяснить высоту и диаметр дымоотводной трубы

Зачастую, максимально приемлемой пропорцией считается сечение дымохода, с размером 1:10 от общей площади окна топки. Полная высота дымохода – не менее 5-ти метров, однако в некоторых случаях существует потребность поднять ее значительно выше.

На сегодняшний день, существуют специально разработанные программы, с помощью которых можно быстро выполнить необходимые расчеты, грамотно составить проект, создать чертежи будущей конструкции, а также может быть разработана порядовка камина.

Порядовка

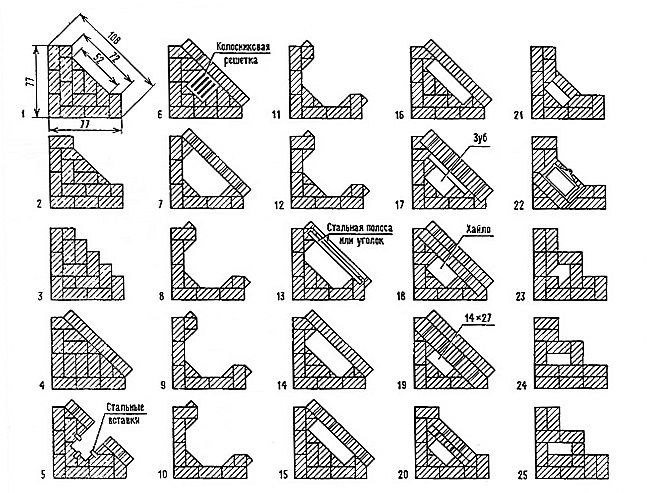

Порядовка углового кирпичного камина

Как только с габаритами отопительного сооружения определились, необходимо разработать четкую последовательность выполнения дальнейших работ. Как правило, для этого существует такое полезное понятие, как порядовка. Стоить отметить, что угловой камин своими руками возвести просто «на глаз» не удастся. Положительный результат можно получить исключительно при условии строгого выполнения инструкции, а также, если будет строго соблюдена порядовка.

Порядовка необходима для того, чтобы видеть каждый последующий шаг в работе, а также, чтобы правильно выполнить расчет требуемого количества материалов.

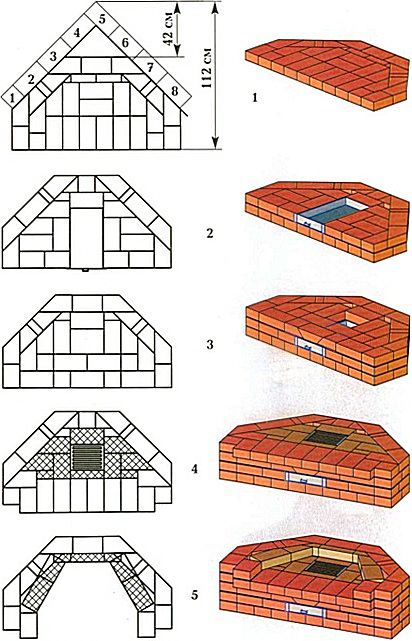

Непосредственно порядовка камина начинается с ряда, который укладывается на фундамент:
Первый кирпичный ряд обеспечивает выравнивание уровня фундамента относительно уровня полового покрытия. Ряды второй и третий – фундаментальное основание камина.

Очень важно следить за тем, чтобы укладка кирпичей происходила как можно плотнее.
Четвертый и пятый ряды – обустройство зольника.

Ряд шестой – оформление днища печи.

Седьмой – процесс формирования оклада печки.

От восьмого и до тринадцатого ряда включительно, выполняется кладка стен камина.

От четырнадцатого ряда до девятнадцатого включительно, необходимо сложить дымосборник.

С двадцатого ряда по двадцать пятого включительно, обустраивается дымоотвод.

Важно! Порядовка считается немаловажным этапом, от которого будет полностью зависеть результат работы и функциональность камина.

С чего начать кладку кирпичного камина?

Наиболее часто встречающийся материал для кладки камина — кирпич. Кирпичные камины органично подходят любому интерьеру. Процесс работы по строительству камина хотя и не так прост, но при грамотной организации вполне посилен. Для упрощения задачи понадобится разработать порядок укладки.

Как приготовить раствор для кладки правильно

С использованием простых цементных кладочных смесей камины, как и печи, не выкладывают. Такие составы не отличаются особой жаропрочностью и их применение может привести к преждевременному разрушению топки отопительного оборудования.

Раствор для кладки камина делают обычно так:

  • приготовленную глину пропускают через сито с ячейкой в 3 мм;
  • замачивают глину на несколько дней;
  • через то же сито просеивают песок.

На следующем этапе перемешивают глину и песок в пропорции чаще всего как 1:2. Далее добавляют в сухую смесь немного поваренной соли и подмешивают портландцемент в количестве примерно 1 кг на 10 л. Воду используют в таком количестве, чтобы раствор получился не слишком густым, но и не жидким.

Приготовленную по такому рецепту смесь можно использовать только для кладки топки и внутренней части дымохода. Наружную дымоотводящую трубу камина допускается возводить с применением обычного цементного раствора.

Строительство топки

Нулевой ряд каминов всегда выкладывают сплошняком. Причем кирпичом, вне зависимости от формы топки, закрывают всю поверхность прямоугольного фундамента. Собственно к телу камина этот слой отношения обычно практически не имеет. В последующем он будет использоваться просто в качестве топочного листа.

Далее кладка камина своими руками производится согласно выбранной порядовке. Первым при возведении такой конструкции обычно собирается дровяник. Далее выкладывается топка камина. Ее стенки в обязательном порядке футируются огнеупорным кирпичом. После того как вход в топливник будет возведен на нужную высоту, он перекрывается с использованием стального уголка. Сама камера после этого обычно поднимается еще на несколько рядов.

После окончания возведения топки приступают к кладке дымохода. Через перекрытие и скат крыши эту конструкцию проводят с соблюдением норм противопожарной безопасности. То есть вырезают ограждающих конструкциях отверстия большего, чем у дымохода, диаметра и используют теплоизоляционные материалы.

Заключение

Браться за кладку угловых каминов новичкам не рекомендуется, сначала нужно потренироваться на более простой печке или плите. В порядовках вы могли заметить немалое количество косых подрезов и стесанных граней, которые сделать без навыков довольно сложно. Пока вы научитесь, израсходуете впустую дорогостоящий стройматериал, поэтому найдите способ приобрести опыт либо пригласите для консультации печника.

Кладка углового камина

Чтобы можно было выбрать подходящий вариант, можно рассмотреть несколько схем-порядовок — простые и более сложные. А каждый уже сам определит, какую из моделей ему выполнить будет проще.

Второй вариант

Эта модель углового камина проще в исполнении, поэтому вполне доступна и для новичков. Тем более что дана подробная порядовка, которая менее сложна по сравнению с представленной выше конструкцией. На схеме-порядовке выделены цветом области использования красного и шамотного кирпича, что делает ее более понятной.

Порядовка второго варианта

Порядовка второго варианта

Фундамент этого углового камина устраивается в виде квадрата — это удобно тем, что предтопочная область сразу будет оформлена жаростойкой поверхностью, которая необходима для любого отопительного сооружения.

  • На гидроизолированный фундамент укладывается нулевой ряд кирпича — он станет основой для кладки последующих рядов, поэтому работу над ним нужно проводить с особой тщательностью. Его необходимо выкладывать в точном соответствии с рисунком, показанном на схеме.
  • 1 ряд формирует дно поддувальной камеры и выкладывается по представленной схеме, поэтому будет необходима корректировка двух кирпичей, углы которых должны быть срезаны или аккуратно сколоты под нужным углом.
  • 2 ряд – на этом этапе формируется ниша для сушки дров или поддувальной камеры. Они будут отличаться только лишь наличием или отсутствием ящика-зольника и колосника.

Если же под топкой решено расположить сушильную нишу, то по внешнейее стороне укладывается металлический уголок, размером в 40 × 40 или 50 × 50 мм. Длина этого металлического профиля должна составлять 600 мм.

Вариант с сушильной камерой

Вариант с сушильной камерой

  • 3 ряд – кладка идет согласно схеме, а сверху сушильной ниши монтируется металлический лист размером в 600 × 400 мм, толщиной в 4 ÷ 5 мм. При условии установки зольника, вместо металлического листа укладывается чугунная решетка того же размера.
  • 4 ряд – кладка идет по схеме в том случае, если сверху ниши был уложен металлический лист. При устройстве под топкой зольника, кладка осуществляется по плану порядовки, с исключением – колосниковая решеткаостается открытой.
  • 5 ряд – формируется донная часть топки из шамотного кирпича. Он на схеме выделен желтым цветом.

Кладка топки из шамотного кирпича

Кладка топки из шамотного кирпича

  • 6 ÷ 8 ряды – работа ведется в одинаковом порядке: стенки топочной камеры поднимается из керамического красного материала, а внутренняя часть стены топки формируется из огнестойкого шамотного кирпича, разрезанного по толщине надвое.
  • 7 ÷ 9 ряды также монтируются согласно порядовке.
  • 10 ÷ 11 ряды – на задней стенке начинает формироваться уклон в сторону топочной камеры, который станет нижней частью «зуба». Для того чтобы уклон был ровным, кирпичи подтачиваются и подгоняются друг к другу.
  • 12 ряд – на этом этапе топочная камера перекрывается по внешнему краю стальными уголками 50×50 мм, длиной в 600 мм.
  • 13 ÷ 14 ряды выкладываются по порядовке.
  • 15 ряд – завершается возведение задней стенки и «зуба», над которым начинается дымоход.
  • 16 ÷ 17 ряды – формируется верхняя часть портала, переходящая в каминную полку. Кирпич кладется со сдвигом во внешнюю сторону.
  • 18 ÷ 20 ряды – работа идет согласно схеме. Верхнее отверстие камина с каждым рядом сужается, формируя дымоходный канал.
  • 21 ÷ 24 ряды – кладка дымоотводной трубы с дополнительными боковыми стенками.
  • 25 ÷ 29 ряды – выводится дымоотводная труба, при этом на 27 ряду монтируется дымовая задвижка.
  • Начиная с 30 ряда, производится монтаж трубы дымохода – она может быть выложена из кирпича, или же установлен металлический вариант. Труба проводится через чердачное перекрытие, а затем и через кровлю.

Первый вариант

Так будет выглядеть готовый камин

Так будет выглядеть готовый камин

Этот вариант камина достаточно сложный из-за необычной формы топочной камеры, но при желании его тоже можно воплотить в жизнь, опираясь на описание особенностей каждого ряда схемы.

С 1 по 5 ряд

С 1 по 5 ряд

  • 1 ряд – над ним нужно поработать предельно внимательно и аккуратно, так как от него будет зависеть качество всей дальнейшей кладки.
  • 2 ряд – формируется ниша, в которую будет устанавливаться ящик для сбора золы.
  • 3 ряд – выкладывается по схеме. В средней части поверхности оставляется отверстие для сброса золы из топочной камеры в зольник.
  • 4 ряд – на этом этапе выкладывается донная часть топки, для этого используется шамотный огнеупорный кирпич. Оставленное в предыдущем ряде отверстие покрывается чугунной решеткой (колосником).
  • 5 ряд – на этом ряду начинают возводиться задняя и боковые стенки топки, которые и будут формировать портал. Кладка стенок осуществляется в два ряда в толщину — первый, располагается около стены, и выводится из красного кирпича, второй, внутри топки, кладут из шамотного, причем кирпич монтируется плашмя. Передняя часть пола топки и боковые стенки портала возводятся тоже из красного кирпича.

С 6 по 10 ряд

С 6 по 10 ряд

  • 6 ÷ 9 ряд – кладка осуществляется согласно схеме и полностью соответствует описанию пятого ряда. Возводятся стенки топочной камеры.
  • 10 ряд – на этом ряду производится очень ответственная работа — возведение каминного портала. Нужно отметить, что форму портала можно при желании изменить на арочную или прямоугольную. Однако, если портал будет иметь арочную или сходную с аркой форму, рекомендовано сделать для этого шаблон. В данном случае его можно выпилить из обычной фанеры, толщиной в 10 мм. Для устойчивости, шаблон должен иметь определенную толщину в 100 ÷ 150 мм, поэтому из фанеры выпиливаются две одинаковых детали, между которыми делается широкая прокладка.

Шаблон выставляется по уровню и подпирается с двух сторон стопками кирпича. По торцевой стороне шаблона и выкладывается кирпич, формирующий фигурный портал.

11 - 19 ряды

11 — 19 ряды

  • 11 ÷ 12 ряды – эти два ряда формируют внутренние стенки топочной камеры и внешние стенки камина. При выкладывании портала в виде арки или такой же формы, как представлена в данной порядовке, кирпичи на внешней и внутренней стенке спиливаются или скалываются таким образом, чтобы они плотно примыкали к форме фигурного портала.
  • 13 ÷ 14 ряды – на задней стенке портала выкладывается так называемая «стенка-зеркало». Ее кладка осуществляется под наклоном.

Наклонная стенка -

Наклонная стенка — «зеркало»

Работу можно провести двумя способами: кирпич устанавливают под уклоном, как показано на фото или же кладут его плашмя со сдвигом в сторону топки на 40 ÷ 50 мм. В последнем случае, после завершения выведения стенки, ее поверхность придется выровнять с помощью раствора, так как она должна быть гладкой. Именно этот уклон задает направление дыму, поднимающемуся от горящих дров.

  • 15 ÷ 18 ряды – продолжает формироваться задняя наклонная, боковые и передние   стенки вокруг фигурного портала.
  • 19 ряд – внутренние кирпичи топочной камеры сдвигаются в сторону топки, формируя прямоугольное отверстие дымохода.

18 - 20 ряды

18 — 20 ряды

  • 20 ряд – предпоследний ряд перед завершением кладки передней стенки вокруг портала. Верхняя часть выкладывается по схеме – продолжает формироваться отверстие дымохода.

21 и 22 ряды

21 и 22 ряды

  • 21 ряд – полностью перекрывает арочный портал на передней стенке и выводится на ровные ряды кладки. Задняя наклонная стенка переходит в так называемый «зуб», который в комплексе с наклоном стены регулирует прохождение дыма к дымоотводному отверстию.

23 ряд

23 ряд

  • 22 ÷ 23 ряд – продолжает формироваться «зуб» из шамотного кирпича. Внешняя кладка осуществляется керамическим красным кирпичом.

24 ряд

24 ряд

  • 24 ряд – выводится отверстие дымохода из шамотного кирпича, а поверхность каминной полки – из керамического материала.

Кладка с 25 ряда и до дымоходной трубы

Кладка с 25 ряда и до дымоходной трубы

  • 25 ряд – полностью перекрывается каминная полка, оставляется отверстие для установки дымоходной задвижки.
  • 26 ряд – на этом ряду на отверстие для дымоотводной трубы монтируется задвижка. Лучше всего выбрать вариант с длинной ручкой или шибер.
  • 27 ряд – над задвижкой устанавливается дымовая керамическая или асбестовая труба и со всех сторон обкладывается подготовленным под ее форму кирпичом. Или же используется ровный кирпич, а зазоры между ним и трубой заполняются раствором, состоящим из песка и глины.
  • 28 и последующие ряды – идет обкладка кирпичом установленной круглой керамической трубы.

Нужно отметить, что этот вариант углового камина будет сложно выполнить новичку, если нет опыта в выведении конструкции печей. Поэтому лучше в напарники пригласить опытного мастера, который сможет помочь не наделать ошибок.

Третий вариант

Эта модель углового камина разработана мастером В. Быковым и используется для возведения уже многие годы. За это время она стала популярна благодаря отменной эффективности ее конструкции.

Компактный угловой камин В. Быкова

Компактный угловой камин В. Быкова

Имея длину сторон, расположенных по стенам, всего в 770 мм, камин достаточно компактен, и его можно установить даже в небольшом помещении, что является неоспоримым преимуществом модели.

Этот камин оснащен поддувальной камерой, поэтому для отверстия в донной части топки потребуется колосниковая решетка размером в 250 × 250 мм. Металлические полосы толщиной в 5 мм и шириной в 40 мм будут необходимы для выкладки потолочной части зольной и топочной камер.

Порядовка камина В. Быкова

Порядовка камина В. Быкова

Работы по возведению камина начинаются с разметки первого ряда кладки, который монтируют с особой тщательностью.

  • 1 ряд выкладывается на гидроизолированной поверхности фундамента, по сделанным заранее разметкам и с соблюдением рисунка кирпичной кладки.
  • 2 ÷ 3 ряды укладываются тоже строго в соответствии с рисунком порядовки.
  • 4 ряд – оформляется основание топочной камеры, поэтому кладку ее середины производят шамотным кирпичом.
  • 5 ряд – начинается формирование поддувальной камеры. На ее боковые и заднюю стенку устанавливаются металлические вставки, которые надежно закрепляются на поверхности кирпичей.
  • 6 ряд выкладывается шамотным кирпичом, а на металлические вставки устанавливается колосниковая решетка. Можно обойтись и без вставок, но тогда бортики для установки колосника придется предусмотреть в кладке предыдущего ряда, выдвинув кирпичи на 10 ÷ 15 мм вперед.
  • 7 ряд – закладываются стенки топочной камеры, а также боковые стороны портала.
  • 8 ÷ 12 ряды – выводятся стены топки и боковые стойки портала камина.
  • 13 ряд – производится перевязка стен стальными полосами, размером в 600 × 50 × 5 мм.
  • 14 ÷ 15 ряды – производится выкладывание задней стенки под уклоном в сторону передней части топки – этот уклон называют «зеркалом». Такая конфигурация способствует направлению дыма в дымоотводную трубу и, в то же время, она служит отражателем тепла в сторону комнаты. Наклонная часть, задней стенки топки, выложенная под углом в 20 градусов, плавно переходит в потолок и дымоходную трубу.
  • 16 ряд – выводится горизонтальная поверхность, так называемого «зуба», по сути, являющегося завершением кладки «зеркала». «Зуб» обмазывается раствором из песка и глины, так как его поверхность должна быть идеально гладкой для того, чтобы на ней не скапливалась сажа.
  • 17 ÷ 19 ряды – внутренняя часть передней стенки камина выкладывается стесанными кирпичами, так как создается форма дымоходного канала, которая должна равномерно обогнуть «зуб».
  • 22 ÷ 22 ряды – монтируется часть дымоходного канала, называемая «хайло». Она должна иметь размер не менее чем в 140× 270 мм. После укладки 22 ряду, на него устанавливается на глиняный раствор дымовая задвижка.
  • 23 ряд – продолжает формироваться дымоотводный канал, имеющий изогнутую форму.
  • 24 ÷ 25 ряды— изогнутое направление выводится в вертикальное положение дымохода. Это отверстие должно также иметь размер в сечении 140× 270 мм.
  • Дойдя до этого отдела камина, устанавливают металлическую или керамическую трубу, которая закрывается металлическим кожухом или кирпичной кладкой.

В целях соблюдений требований пожаробезопасности, необходимо тщательно продумать прохождение трубы через потолочное перекрытие и стропильную систему, так как эти части строения изготавливаются из горючих материалов. Они должны быть изолированы от дымохода специальными коробами с засыпанными в них негорючими материалами, такими, как керамзит или песок.

После завершения возведения камина, его кладка должна хорошо просохнуть. В каждом отдельном случае этот процесс занимает разное время, так как он зависит от массивности строения и температуры окружающей среды.

Просушка проходит при открытых дверцах и задвижках. Ускорить процесс поможет обычная лампочка в 200 Вт, которую подвешивают в топочной камере и оставляют включенной до полного просыхания раствора кладки.

Отделку поверхностей, если она планировалась, лучше отложить на несколько месяцев, в течение которых камин будет активно эксплуатироваться.

Источники

  • https://ProUteplenie.com/otoplenie/uglovoy-kamin-svoimi-rukami-poshagovaya-instruktsiya-chertezh-i-poryadovka
  • https://www.tproekt.com/uglovoj-kamin-v-dizajne-interera/
  • https://kamin-expert.ru/uglovyie-kaminyi/uglovoy-kamin-svoimi-rukami.html
  • http://SdelaiKamin.ru/uglovye/shema-ukladki-uglovogo-kamina-10
  • http://SdelaiKamin.ru/uglovye/kak-prosto-i-bezopasno-sdelat-uglovoj-kamin-svoimi-rukami-50-foto-idej-i-poryadovok
  • https://bezkovrov.com/gostinaja/uglovoi-kamin.html
  • https://zen.yandex.ru/media/kakprosto.ru/kak-sdelat-uglovoi-kamin-svoimi-rukami-5a7808f6e86a9ef6d4f294c7
  • https://qustu.com/kak-postroit-uglovoj-kamin-iz-kirpicha/
  • https://otoplenie-expert.com/kaminy/uglovoj-kamin-svoimi-rukami-poshagovaya-instruktsiya.html
[свернуть]
