Кто производит оборудование Штиль
Стабилизаторы напряжения и ИБП марки Штиль для газовых котлов производит группа компаний с одноименным названием. История ГК берет свое начало в 1994 г. С этого времени был налажен полный цикл производства оборудования, на собственном заводе компании, расположенного в Туле. Особенностями выпускаемой электротехнической продукции является:
- Вся продукция проходит обязательную сертификацию и проверку на соответствие действующим ГОСТам, требованиям ПБ и Госстандарта.
- Заказчиками ГК является министерство обороны, ФСО, а также ведущие телерадиокомпании РФ.
- Некоторые модели ИБП и стабилизаторы Штиль были разработаны специально для подключения к газовым котлам, чтобы оптимально соответствовать требованиям безопасной эксплуатации котельного оборудования.
Группа компаний Штиль постоянно внедряет новые технологии, обеспечивающие максимальную защиту котельного оборудования. Особого внимания заслуживает линия, предназначенная для подключения к энергозависимым котлам на газе.
Особенности стабилизаторов напряжения «Штиль» для газовых котлов
- Небольшой вес и габариты.
- Поддержка работы от генераторов.
- Светодиодные индикаторы для сигнализации о состоянии устройства.
- ЖК-дисплей с отображением параметров работы и состояния электросети.
- Широкий модельный ряд (350-3500 ВА) – подходит для обеспечения электрозащиты газовых котлов любой мощности и количества.
- Несколько вариантов установки (настенное, напольное, стоечное).
- Прочный металлический корпус, надежно защищающий от механических воздействий.
- Настраиваемое номинальное выходное напряжение на 220, 230 или 240 вольт (по заказу на заводе).
- Компактный и стильный корпус, гармонирующий с любым интерьером.
- Детали для монтажа устройства в комплекте.
Стабилизаторы напряжения марки Штиль
ГК Штиль разработала и внедрила линейку стабилизаторов, использующих различные принципы работы и неизменно обеспечивающих стабильное напряжение в сети. Все модели полностью адаптированы к условиям отечественного энергоснабжения. При этом после подключения стабилизаторов, параметры выходного напряжения и частота тока полностью соответствует европейским нормам.
При выборе выпрямителя необходимо обращать внимание на три важных фактора:
- Мощность.
- Параметры входного напряжения.
- Выходной диапазон.
Модельный ряд стабилизаторов Штиль
Все предлагаемые компанией модели можно разделить на обычные и инверторные стабилизаторы. Первые предназначены для нужд отопительного оборудования небольшой мощности, а также там, где к выходному напряжению не предъявляется высоких требований. В линейке находятся:
- Штиль R 400 T – модель предназначена для защиты отопительного оборудования, суммарная потребляемая мощность которого не выше 400 ВА. В комплекте идет кронштейн для возможности настенного подключения. В модели R 400 T предусмотрена функция автоматического отключения при достижении предельных показателей напряжения.
- Штиль R 400 ST – в стабилизаторе вместо релейных ключей, используются полупроводниковые симисторные. Это позволило обеспечить практически полное отсутствие шума во время работы, увеличить долговечность устройства, а также ускорить процесс срабатывания. Погрешность напряжения на выходе R 400 ST составляет не более 3,5 %.
- Штиль R 600 T – стабилизатор релейного типа. В корпусе имеется две встроенных розетки евростандарта, что позволяет одновременно подключить несколько бытовых приборов. В R 600 T предусмотрено индикаторное оповещение о сбоях в работе и наличии выходного/входного напряжения. На входе стоит высокочастотный фильтр, препятствующий негативному влиянию на работу, электромеханическим помехам сети.
- Штиль R 600 ST – при суммарной мощности подключаемых приборов в 600 ВА, стабилизатор обеспечивает стабильные параметры выходного напряжения, с максимальной погрешностью 4,5%. Главной отличительной особенностью модели является бесшумность и длительное время эксплуатации.
Особенности конструкции R 600 ST позволяют устанавливать модель 600 ST на пол, или крепить блок на стену. Для удобства предусмотрена индикаторная сигнализация работы, а также функция автоматического отключения сети при перегрузке. - Штиль R 800 T – однофазные стабилизаторы напряжения предназначены для одновременного подключения отопительного котла, циркуляционного насоса и другого котельного оборудования. В конструкции используется ступенчатое переключение входного напряжения. Для подключения котла к R 800 T, используются две розетки и шнур с вилкой.
- Штиль R 800 ST – симисторный стабилизатор, предназначенный для настенной установки. В конструкции предусмотрен автоматический переключатель, отключающий питание электроприбора при достижении пограничных параметров в сети. После нормализации дается сигнал на включение.
Выпрямитель R 800 ST отличается стабильными характеристиками выходного, а также большим диапазоном рабочего напряжения. Максимальная суммарная мощность подключаемого оборудования не более 800 ВА. - Штиль R 1200 SPT – все модели, рассчитанные на свыше 1200 ВА суммарной мощности, работают на симисторных микросхемах. Благодаря такому решению, на выходе удается получить напряжение в необходимом диапазоне показателей, с максимальной погрешностью 3-4%. Внутри корпуса расположена клеммная колодка для подключения к электросети котельного оборудования.
Модель R 1200 SPT будет востребована в котельных при подключении сразу нескольких циркуляционных насосов и котла большой мощности. - Штиль R 2000 SPT – еще одна, пользующаяся популярностью модель, благодаря абсолютной бесшумности работы и высоким характеристикам выходного напряжения. Дискретное управление увеличивает сроки эксплуатации устройства. Для устранения электромеханических помех, в R 2000 SPT используется встроенный сетевой фильтр.
- Штиль R 3000 SPT – стабилизатор выполнен в настенном исполнении. Корпус и специальная двойная изоляция обеспечивают высокую безопасность эксплуатации IP 20 по ГОСТ 14254. Главным достоинством R 3000 SPT является возможность стабилизации напряжения, при снижении показателей до 150 В. Предусмотрена автоматическая защита от перегрузок.
Стабилизатор сохраняет прекрасные технические показатели при одновременном подключении электроприборов суммарной мощностью 3 кВА.
Так выглядит синусоида выходного напряжения стабилизатора марки Штиль:
Инверторные стабилизаторы выдают выходное напряжение с чистой синусоидой и предназначены для подключения к газовым котлам, с автоматикой, чувствительной даже к небольшим отклонениям в параметрах сети. В линейке находятся:
- Штиль R 500i – инверторная модель, использующая принцип двойного преобразования. Предназначена для однофазной сети с максимальными предельными порогами 90-310 В. Форма выходного сигнала – устойчивая синусоида.
В конструкции R 500i предусмотрена защита от короткого замыкания, перегрева и повышенного напряжения. Для защиты от электромеханических помех установлен специальный фильтр. - Штиль R 1000i – модель незаменима при использовании особо важного оборудования: медицинской техники, систем отопления и т.д. Инверторные стабилизаторы напряжения Штиль для газовых котлов серии R 1000i, оснащены жидкокристаллическим дисплеем.
В конструкции используются IGBT-транзисторы нового поколения, управляемые с помощью микропроцессора. Во время работы стабилизатор не вносит искажений в первичную сеть напряжения. - Штиль R 1500i – модуль, имеющий сертификат, выданный Таможенным Союзом (ЕАС) о полном соответствии европейским стандартам. В конструкции R 1500i используется без трансформаторная схема преобразования напряжения. На выходе образуется чистая синусоида без искажений.
- Штиль R 3500i – один из наиболее востребованных стабилизаторов. Допускается подключение бытового оборудования с суммарной мощностью 3 кВА. Инверторный стабилизатор достаточно хорошо работает при подключении офисной и компьютерной техники и котельного оборудования.
Независимо от параметров входного напряжения, на выходе образуется стабильная и чистая синусоида. Вес модели R 3500i всего 5 кг. Общий срок эксплуатации не менее 20 лет.
Инверторные стабилизаторы являются относительно новой продукцией компании Штиль. Современные технологии, используемые при производстве оборудования, позволили увеличить срок эксплуатации до 20 лет.
Достоинства и недостатки стабилизирующего оборудования Штиль
Стабилизаторы Штиль – это оптимальное решение для защиты котельного оборудования, при условии, что отключение электроэнергии является редкостью. Инверторные модели превосходно справляются с поставленной задачей, выдавая стабильное напряжение с устойчивой частотой и чистой синусоидой.
Как показывают отзывы потребителей о приборах Штиль, для питания газовых котлов лучше отказаться от установки релейных стабилизаторов, а отдать предпочтение инверторам или, по крайней мере, симисторным моделям. Релейные стабилизаторы имеют большую погрешность выходного напряжения и не могут полностью обезопасить автоматику котла.
Однофазный или трехфазный стабилизатор?
Ответ зависит от типа обогревательного котла. Для устройств, рассчитанных на питание от однофазной сети с рабочим напряжением 220 В (большинство газовых котлов бытового назначения), выбираем, соответственно, однофазный стабилизатор.
Если обогревательное оборудование предусматривает подключение к трехфазной сети 380 В (мощные котлы промышленного назначения), то возможны два решения:
- использование трехфазного стабилизатора;
- установка по отдельному стабилизатору на каждую из трех питающих фаз (в ряде случаев три однофазных устройства обходятся дешевле одного трёхфазного).
Мощность стабилизатора
Стабилизатор меньшей, чем необходимо, мощности будет работать с постоянной перегрузкой либо вообще не запустится и даже выйдет из строя.
Покупка устройства с мощностью, намного превышающей потребность, является необоснованной тратой средств – стабилизатор будет недозагружен, но преимуществ это не принесёт.
Для правильного выбора мощности стабилизатора необходимо к потребляемой электрической мощности котла прибавить определённый запас, рекомендуемое значение которого — не менее 30%.
Внимание! Важно различать электрическую мощность и тепловую (в технической документации обычно присутствуют обе величины). Первая измеряется в ваттах и находится в пределах 50 — 200 Вт (для бытовых газовых котлов). Вторая представлена в киловаттах и имеет намного большее значение: от 10 до 100 кВт!
В случаях, когда к стабилизатору кроме котла планируется подключение внешнего циркулярного насоса, мощность защитного устройства определяется согласно формуле:
(P1+P2×3)×1,3, где:
P1 – мощность котла;
P2 – мощность насоса;
коэффициент 3 учитывает пусковой ток насоса;
коэффициент 1,3 отражает мощностной запас.
Пример расчёта:
Пусть паспортная электрическая мощность котла равна 80 Вт, а внешнего насоса – 70 Вт. Применяем вышеуказанный алгоритм:
(80+70×3)×1,3=377 Вт,
следовательно, необходима модель с выходной мощностью 400 Вт.
Расчет мощности стабилизатора для многоконтурных отопительных систем, имеющих несколько внешних насосов и дополнительные электронные средства управления и контроля, не рекомендуется производить самостоятельно. Обратитесь к специалисту, который сможет подобрать оптимальное решение, гарантирующие надежную и долговечную работу вашего обогревательного оборудования!
Быстродействие стабилизатора
Быстродействие стабилизатора определяется двумя показателями:
- временем срабатывания – временной промежуток, в миллисекундах, необходимый для реагирования на изменение сетевого сигнала;
- скоростью стабилизации – измеряется в вольтах в секунду (В/с) и отражает время, затрачиваемое на коррекцию выходного напряжения при колебаниях входного.
Риск повреждения автоматики котла скачками в питающей электросети уменьшается с увеличением скорости стабилизации и снижением времени срабатывания стабилизатора.
Инверторные стабилизаторы напряжения Штиль, построенные на принципе двойного преобразования энергии, благодаря своему инновационному устройству, не имеют параметра «скорость стабилизации» — регулирование входного напряжения происходит постоянно.
Форма выходного напряжения стабилизатора
Корректное и устойчивое функционирование газовых котлов обеспечивает переменное напряжение синусоидальной формы, рис. 1.

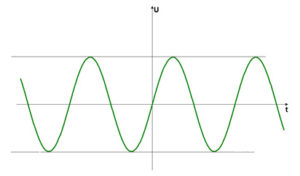

Рис.1. Идеальная синусоида напряжения
Таким образом, выбирая стабилизатор, следует рассматривать устройства, обеспечивающие формирование выходного сигнала, максимально приближенного к чистой (идеальной) синусоиде. В противном случае, возможны различные погрешности и сбои в работе электроники газового котла.
Однофазные стабилизаторы «Штиль» для газовых котлов
Среди однофазных стабилизаторов «Штиль» встречаются следующие модели.
ИнСтаб 350—3500 ВА
Изделия защищают приборы малой мощности, к которым относятся газовые котлы.
Установка — настенная. Светодиодные индикаторы показывают категорию диапазона: рабочий или предельный, другие рабочие показатели. Изделия оснащены системой подавления помех, защитой от нарушений в функционировании аппарата.

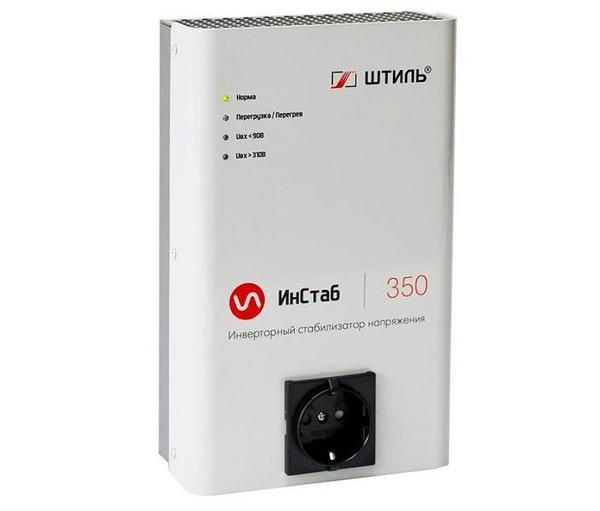

Фото 1. Стабилизатор напряжения «Штиль» модели ИнСтаб 350. Прибор представляет настенный вариант.
Диапазон входного напряжения: 90—310В, выходное: 220 В±2%. Быстродействие — 0 мс, способ охлаждения — конвекционный. Управление: с помощью цифрового микропроцессора. Габариты изделий (высота*ширина*глубина): 245x155x85. Оснащены комплектом для помещения на вертикальную или горизонтальную поверхность.
Модели серии ИнСтаб 1000—3500 ВА защищают приборы, тонко реагирующие на показатели электропитания, в т. ч. газовые котлы.
Исполнение устройств — настенное или напольное. Изделия дополнены двумя светодиодными индикаторами и жидкокристаллическим дисплеем. Индикаторы оповещают о том, в каком режиме работает аппарат: норма или авария. Дисплей отображает температуру, мощность и другие показатели.
У этих моделей большой диапазон входного напряжения (90—310В). Способ управления — полностью цифровой, работа — практически бесшумная. Тип охлаждения — вентиляторный. Габариты изделий:
- IS1000, IS1500: 180x300x96
- IS2500, IS3500: 205x370x103.
Укомплектованы набором для размещения на вертикальную или горизонтальную поверхность.

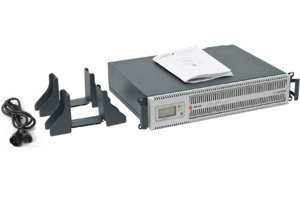

ИнСтаб 6—20 кВА
Для подключения к котлам, находящимся в местах, которым свойственны перепады напряжения (например, дача, гостиница) подходят однофазные изделия.

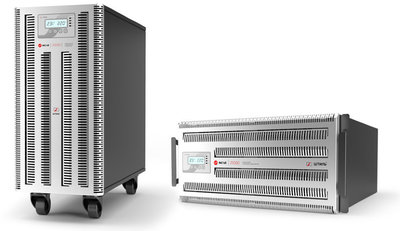

Фото 2. Стабилизатор «Штиль» ИнСтаб 6 кВа. Аппарат может устанавливаться напольно или размещаться на стенку.
Использование приборов — универсально, устанавливаются и как напольный блок, и размещаются в стойке. Оборудованы двумя светодиодными индикаторами и дисплеем, на который выводится основная информация о работе устройства.
Диапазон входного напряжения 90—310В. Метод управление — цифровой, шумовой фон — пониженный, способ охлаждения — вентиляторный. Габариты изделий:
- IS1106RT, IS1108RT, IS1110RT: 130x440x520;
- IS1115RT, IS1120RT: 220x440x520.
Устройства работают в режиме байпас, это позволяет напряжению поступать, минуя процесс стабилизации.
Справка. Опция «байпас» выполняется как тумблер автоматического выключателя. Пользоваться ей можно, только предварительно отключив автоматический выключатель стабилизатора.
6—20 кВА с трехфазных входом и однофазным выходом
Конфигурация моделей: трехфазный вход и однофазный выход.
Такие модели ровнее нагружают сеть.
Использование устройств — универсальное. Стабилизаторы укомплектованы двумя светодиодными индикаторами и ЖК-дисплеем, на котором отображается основная информация.
Диапазон входного напряжения 90—310В. Управление агрегатами — цифровое, пониженный уровень шума, вентиляторное охлаждение. Габариты изделий:
- IS3110RT: 130×483,5×527,5 (вариант стоечного исполнения), 460,5x130x527,5 (вариант напольного блока);
- IS3115RT, IS3120RT: 220×483,5×529 (стойка), 513,5x220x529 (напольный блок).
IS350
Стабилизатор начального уровня мощности. Подойдет для сравнительно слабой нагрузки, как правило — для одного устройства.
Характеристики стабилизатора:
- тип прибора — инверторный с двойным преобразованием;
- мощность — 350 ВА (активная — 300 ВА);
- погрешность — 2%;
- входное напряжение — 90-310 В;
- выходное напряжение — 216-224 В;
- габариты — 155х245х85 мм;
- вес — 2 кг.
Достоинства:
- малый размер;
- компактность, небольшой вес;
- естественное охлаждение (нет шумного вентилятора);
- двухлетняя гарантия.
Недостатки:
- короткий провод питания;
- завышенная цена.
IS1000
Однофазный инвертор с принудительным охлаждением.
Параметры прибора:
- тип прибора — инверторный с двойным преобразованием;
- мощность — 1 кВА (активная — 750 ВА);
- погрешность — 2%;
- входное напряжение — 90-310 В;
- выходное напряжение — 216-224 В;
- габариты — 300х180х96 мм;
- вес — 3 кг.
Достоинства:
- надежность, устойчивость в работе;
- высокий КПД — 97%;
- чистая синусоида на выходе.
Недостатки:
- принудительное охлаждение вызывает некоторый шум от работы вентилятора;
- настенный тип монтажа требует определенных навыков при установке и не позволяет крепить к гипсокартонным перегородкам;
- необходимо устанавливать внутри помещения (температура не ниже -5°).
IS1500
Одна из самых ходовых моделей. Позволяет подключить все основные устройства в доме, если их не слишком много.
Технические характеристики:
- тип прибора — инверторный с двойным преобразованием;
- мощность — 1,5 кВА (активная — 1,12 кВА);
- погрешность — 2%;
- входное напряжение — 90-310 В;
- выходное напряжение — 216-224 В;
- габариты — 300х180х96 мм;
- вес — 3 кг.
Достоинства:
- оптимальный уровень мощности;
- компактность, малый вес;
- надежная, устойчивая работа без сбоев и отказов.
Недостатки:
- шумный кулер;
- сравнительно высокая цена.
IS550
Стабилизатор с высоким уровнем надежности, способный устойчиво защищать небольшое количество потребителей.
Обладает следующими свойствами:
- тип прибора — инверторный с двойным преобразованием;
- мощность — 550 ВА (активная — 400 ВА);
- погрешность — 2%;
- входное напряжение — 90-310 В;
- выходное напряжение — 216-224 В;
- габариты — 155х245х85 мм;
- вес — 2 кг.
Достоинства:
- компактный, легкий прибор для настенного монтажа;
- имеет большой запас надежности, не выходит из заданного режима;
- привлекательный внешний вид.
Недостатки:
- присутствует слабый высокочастотный писк;
- завышенная цена.
IS2500
Мощный стабилизатор, способный защищать несколько приборов потребления.
Основные технические характеристики:
- тип прибора — инверторный с двойным преобразованием;
- мощность — 2,5 кВА (активная — 2 кВА);
- погрешность — 2%;
- входное напряжение — 90-310 В;
- выходное напряжение — 216-224 В;
- габариты — 370х205х103 мм;
- вес — 5 кг.
Достоинства:
- высокая мощность, позволяющая подключить множество технических устройств;
- КПД составляет 97%, что делает стабилизатор эффективным и надежным прибором.
Недостатки:
- высокая цена;
- короткий провод питания;
- шум от вентилятора.
