Расширительные баки, гидроаккумуляторы, для систем отопления и водоснабжения

Для чего он нужен

Установка, чаще всего, применяется для нужд водоснабжения.

Но не менее актуальным, считается использование гидроаккумулятора для отопительных систем (как выгнать воздушную пробку).

Этот механизм служит для того, чтобы принимать на себя лишний объем жидкой субстанции и, тем самым, снижать избыточное давление в магистрали, а при необходимости, возвращать воду назад, в систему, для поддержания оптимального напора рабочей среды.

На самом деле, цели три, и все они между собой взаимосвязаны:

• Возможность накапливать необходимый для нормальной работы отопительной системы объем жидкости.
• Аккумулируя воду, реквизировать лишнее давление.
• Подавление гидроударов в системе отопления (как стравить воздух через кран Маевского написано здесь).
  Именно по этой причине даже у самых незначительных по объему приспособлений довольно большая резьба.

Благодаря конструктивным возможностям гидроаккумулятора (расширительного бачка), можно, в автоматическом режиме, нормализовать величины давления теплоносителя, в случае изменения температурных показателей.

Устройство и принцип работы

Рассмотрим более подробно, как устроено данное приспособление.

Гидроаккумулятор – это герметичная емкость из металла, внутри которой находится эластичная мембрана или баллон.

Между этими составляющими и стенками обшивки, благодаря закачанному в свободное пространство сжатому воздуху, создано давление определенной силы.

Вода не имеет точек соприкосновения с поверхностью корпуса.

Потому, что она располагается в специальном отсеке, который называется камера-мембрана.

Она изготовлена из резины под названием — бутил, которая не восприимчива к негативному влиянию болезнетворных кокков.

К тому же, этот материал соответствует санитарно-гигиеническим нормам, которые предъявляются к питьевой воде.

В отсеке для воздуха имеется пневмоклапан. Его предназначение заключается в регулировании давления.

Жидкость проникает в гидроаккумулятор, сквозь специальную присоединительную насадку с резьбовым соединением.

Устройство нужно монтировать таким манером, чтобы при необходимости проведения ремонтных или профилактических работ, его можно было быстро разобрать, при этом, не сливая воду из системы.

Сечения напорного патрубка и соединительного трубопровода, должны в точности соответствовать друг другу.

Таким образом, можно будет застраховаться от непредусмотренных гидравлических потерь в трубопроводной магистрали.

В мембранах расширительных бачков, объем которых 100 литров и более, вмонтирован специальный золотник, посредством которого, стравливают выделяемый из воды воздух (про автоматический кран Маевского прочитайте в этой статье).

В гидроаккумуляторах малого литража, такой клапан не предусмотрен.

Поэтому в отопительной системе, необходимо обустроить специальное устройство в виде тройника или крана, с помощью которого при необходимости, перекрывают главную магистраль системы.

Допустимое давление в воздушном клапане устройства – 2 атмосферы.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
• Создать небольшой запас воды на случай отсутствия электроэнергии.


  Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти вполовину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Для чего нужно рассчитывать объем гидробака

Как уже было сказано, основу любой станции составляет насос, который следует покупать, исходя из максимальной глубины источника водоснабжения и предполагаемого уровня потребления воды. Некоторые современные насосы обладают встроенным частотным преобразователем, который регулирует скорость подачи воды в зависимости от количества расходующих устройств и обеспечивает синхронность такой подачи. В таком случае целесообразно купить совсем маленький по объему мембранный бак, главное назначение которого будет заключаться в предупреждении гидравлических ударов (резких скачков давления воды, которые приводят к быстрому повреждению труб и смесителей).

Но насосы с встроенным частотным преобразователем не каждому по карману, потому владельцы в большинстве случаев приобретают самые обычные насосы. Характерная черта обычного насоса — он начинает работу сразу с полной мощности. Именно этим и объясняется важность правильно выбранного объема гидробака. При небольшом объеме расширительный бак, после включения насоса, мгновенно заполнится водой, что скажется прямым образом на сроке службы насоса. С другой стороны, гидробак огромного объема будет способствовать застаиванию воды в нем.

Многие владельцы решают приобрести гидроаккумулятор большого объема, чтобы гарантировать себе водный резерв на непредвиденный случай. Однако, нужно учитывать, что в гидробаке такой запас воды не особо значительный. Например, бак объемом около 100 литров будет содержать примерно 30 литров резервной воды. Соответственно, чтобы обеспечить себя достаточным количеством воды на случай аварии, нужен гидробак огромного объема, не менее 200 литров. Такая покупка обойдется совсем недешево. Поэтому, как отмечают профессионалы, для обеспечения себя водой на случай ее отключения разумнее купить специальную накопительную емкость.

Когда в системе горячего водоснабжения нужен расширительный бак

Это закономерный вопрос, ведь горячее водоснабжение может выполнятся по разному. Если имеется проточный нагреватель, например газовый двуконтурный котел, который нагревает струю воды непосредственно при ее заборе, то естественно расширительный бак не нужен.

Если в системе вода нагревается в замкнутом бойлере большой емкости (более 100 литров) то тогда требуется установка расширительного бака в дополнение к предохранительному клапану. На который надеяться не правильно, так как он вовсе не рассчитан на частое срабатывание и при частых включениях просто начинает течь.

Функциональная нагрузка

Его работа заключается в следующем:

• с помощью помпы, вода, под давлением, подается в мембрану гидроаккумулятора,
• когда достигается допустимый уровень порога давления, реле деактивирует насос и жидкость перестает поступать,
• при заборе воды, давление немного падает, и насос включается автоматически, и жидкость опять подается в мембрану.

Эффективность работы агрегата зависит от величины гидробака. Чем больше его объем, тем продуктивнее будет функционировать механизм в целом.

Если есть необходимость, реле давления можно подстраивать в нужном вам режиме.

Снизить результативность работы гидроаккумулятора способен растворенный в жидкой субстанции воздух, который со временем накапливается в мембране.

Поэтому, в качестве профилактических мер, необходимо, периодически, стравливать накопившийся воздух (различные виды кранов Маевского для чугунных радиаторов описаны в этой статье).

Как часто нужно проводить данную процедуру?

Все зависит от объема резервуара и частоты его использования. В среднем – это один раз в два — три месяца.

Как работают схемы аккумуляции воды

Гидроаккумулятор в схеме водоснабжения сглаживает скачки давления, которые возникают при заборе воды из системы, т.е. при открытии крана, и уменьшают количество включений насоса, которое не должно быть более 50 раз в 1 час.

При заборе воды в объеме чашки, гидроаккумулятор отдаст этот объем, давление в системе понизится, но не на столько, чтобы реле давления включило насос. При заборе большего объема (например в объеме ведра), давление упадет на столько, что включится насос и наполнит прибор.

Расширительный бак в системах горячего водоснабжения и отопления принимает лишний объем воды возникающий при ее нагревании.

Если бы не было подобного устройства, то в нагревающейся замкнутой схеме очень быстро бы поднялось давление выше критического, так как жидкость практически не сжимается. Это приводило бы к сбросу воды с аварийного клапана давления, который обычно настраивается на давление в 3 атм.

На практике, если такой клапан постоянно пропускает воду, то это свидетельствует о неисправности аккумулирующего устройства. Если аварийный клапан отсутствует, то при нагревании произойдет разрушение самого слабого места системы.

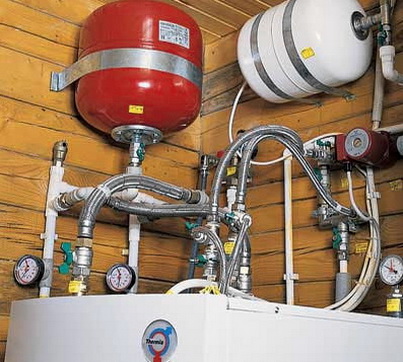

Где установить гидроаккумулятор для систем отопления

В классической схеме открытой системы отопления, когда циркуляция воды осуществляется при условии нагрева теплоносителя, расширительный бак устанавливается в непосредственной близости от отопительного котла. Такое расположение обусловлено необходимостью быстрого снижения давления, при резком увеличении давления в котле, жидкость при таком расположении нагревательного контура могла быстро выйти за пределы контура.

В закрытой системе при использовании циркуляционного насоса нет необходимости располагать гидроаккумулятор сразу после котла. Давление здесь создает насос и при необходимости он отключится автоматически, а вот стравить излишек давления легче в нижней точке системы, в отводке трубы обратной подачи перед входом в котел. На этом отрезке поток жидкости имеет постоянную величину и наименьшие скачки, поэтому и гидроаккумулятор включается в работу эпизодически, когда давление максимально растет или слишком низко падает.

Как подключить гидроаккумулятор для отопления правила расчета и схема

При подборе оборудования учитывается характеристики системы. Для установки в системе водопровода выбирается бак с мембраной, рассчитанной для питьевой или технической воды,  для установки в системе отопления или горячего водоснабжения мембрана должна соответствовать назначенным целям. В водопроводе с горячей водой и в отоплении температура воды достигает 80и даже 120 градусов, поэтому оборудование подбирается с учетом воздействия высоких температур. Для установки в системе отопления бак должен выдерживать давление до 4 атмосфер, при этом температурный показатель должен быть не ниже 120 градусов. Для водоснабжения максимальная температура оценивается в 80 градусов, а давление, которое должен выдерживать бак должно быть не ниже 12 атмосфер.

Подбор прибора отвечающего параметрам системы отопления можно рассчитать при помощи формулы определения объема гидроаккумулятора:

V = (VL x E) / D

Где D = (PV – PS) / (PV + 1).

PV – это показатель максимального рабочего давления в системе, а PS – это давление воздуха в мембранном баке. Для небольших частных домов и систем, установленных в квартирах, показатель PV принимается равным 2,5 бар. А что касается PS, то здесь принято учитывать постоянное давление в контуре  принимается значением 0,5 бар или равным 5 м.

Для примера можно предложить расчет объема бака для системы отопления дома в 100 кв. метров. В помещении установлен котел мощностью 20 кВт.

Сначала определяется объем теплоносителя в контуре отопления:

VL= ( 20х15)=300 литров.

Где 20 – это мощность отопительного котла, а 15л – удельный объем теплоносителя на каждый киловатт мощности отопительного прибора.

Следующий шаг – расчет эффективности гидроаккумулятора по формуле:

 D = (PV – PS) / (PV + 1).

В которой, PV = 2,5 бар и PS = 0,5 бар

В результате выполнения действий:

D = (2,5 – 0,5) / (2,5 + 1) = 0,57

Последний этап – это расчет непосредственно необходимого объема расширительного бака.

V = 300 х 0,04 / 0,57 = 21,05 л где 0,04 – коэффициент расширения воды.

Таким образом, для системы отопления с 20 кВт котлом отопления и общим объемом теплоносителя для отапливаемого помещения площадью 100 квадратных метров достаточно бака объемом 21- 25 литров. Правда, учитывая то, что производители в основном предлагают потребителям баки стандартного объема, внимание при выборе рекомендуется обратить на установки объемом немного большим, чем тот, что получился при расчете. Если выбрать бак меньшего объема, то велика вероятность того, что рабочее давление этого устройства будет меньшим, чем требуется, что может привести к созданию аварийной ситуации.

При определении положения бака во время его установки берется во внимание тот факт, что сам гидроаккумулятор имеет в качестве несущей конструкции корпус. Особенно это касается приборов объемом до 50 литров. В профессиональной среде принято считать, что малые объемы баков до 30 литров настенное крепление, а вот баки большего объема лучше располагать в напольном варианте. При установке этих приборов рекомендуется дополнительно усилить крепление кронштейнами или хомутами. Для баков большого объема рекомендуется не изобретать велосипед, а устанавливать их согласно рекомендациям производителей оборудования – с использованием штатных ножек и конструкций на корпусе. Подвод труб к патрубку бака необходимо сделать по кратчайшему маршруту, с минимальным количеством изгибов и поворотов. Да и сам отвод рекомендуется сделать максимально коротким, чтобы работа устройства была эффективной.

Давление воздуха в гидроаккумуляторе.

Те, кто уже хорошо представляют устройство гидроаккумулятора, знают, что внутри мембраны находится вода под давлением, а снаружи мембраны закачан воздух.

Давление воды внутри мембраны создается насосом и только насосом, а с помощью реле давления или блоков автоматики задается диапазон по давлению (Рвкл. и Рвыкл.) в котором и функционирует вся система водоснабжения.

Максимальное давление воды, на которое рассчитан гидроаккумулятор, указывается на его шильде. Как правило, это давление составляет 10 бар, что вполне достаточно для любой бытовой системы водоснабжения. Давление воды в гидроаккумуляторе зависит от гидравлической характеристики насоса и настроек системы, а вот давление воздуха между мембраной и корпусом является характеристикой самого гидроаккумулятора.

Заводское давление воздуха:

Каждый гидроаккумулятор поступает с завода с предварительной закачкой воздуха. В качестве примера приводим значения заводской закачки воздуха для гидроаккумуляторов итальянской фирмы Aquasystem:

Объем гидроаккумулятора:Давление предварительной закачки воздуха:

24-150 л	1,5 бар
200-500 л	2 бар
Указанные значения могут отличаться у различных производителей.

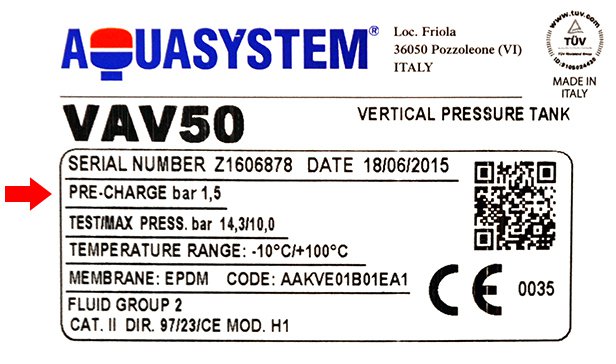

Фактическое значение давления предварительной закачки воздуха также указывается на этикетке гидроаккумулятора (pre-charge pressure).

Значение давления в гидроаккумуляторе

Оптимальное давление в гидроаккумуляторе обеспечивает постоянный напор воды и предотвращает износ деталей системы

Внутри гидробака находятся две среды – воздух или газ и вода, заполняющая резиновую мембрану. Принцип работы устройства: при включении насоса жидкость поступает в растягивающуюся емкость. Газ сжимается, его давление увеличивается. Напор воздуха выталкивает воду из мембраны в трубы разводки. При достижении показателя, на который настроена автоматика, устройство отключается. Потребление воды происходит из запаса гидроаккумулятора. Уменьшение объема жидкости приводит к падению давления и повторному включению насоса. Работу гидравлического аккумулятора контролирует реле давления.

Основная функция давления в гидроаккумуляторе – создание оптимальных условий для работы насосной станции. Напор воздуха исключает включение и выключение механизма после каждого открывания крана. Установка в водопроводной системе накопителя решает и другие проблемы:

1. Предотвращение скачкообразных изменений давления в трубопроводе (гидроударов), вызывающих повреждение труб и смесителей.
2. Продление срока эксплуатации насосного оборудования, предупреждение износа деталей и узлов.
3. Создание запаса воды внутри бака, который используется при отключении электричества.

Выбор объема бака зависит от мощности и типа насоса. Агрегаты с встроенным частотным преобразователем отличаются плавным пуском. Для них достаточно бака с минимальной емкости (24 л). Недостаток механизмов высокая стоимость, в частных хозяйствах они используются редко. Распространенный вариант – бюджетные скважинные насосы, при запуске дающие максимальную мощность. Они быстро создают высокий напор в трубах. Компенсировать его должен мембранный бак.

При эксплуатации поверхностных насосов мощностью до 1 кВт рекомендуется установка накопителя 24-50 л. Для погружных агрегатов мощностью 1 кВт требуется гидроаккумулятор на 50-100 л. Механизмы с профессиональными характеристиками комплектуются баками от 100 л. На размеры аккумулирующей емкости влияет средний расход водопотребления.

Способы проверки

Для проверки давления можно использовать автомобильный манометр

Воздух, закачанный на заводе в емкость, постепенно уходит через каучуковую мембрану и ниппель. Разрежение газовой полости приводит к чрезмерному растягиванию резиновой груши при заполнении ее жидкостью. Без сопротивления мембрана быстро изнашивается, может лопнуть. Замеры давления воздуха выполняется манометром. Оптимальный вариант – автомобильный измерительный прибор.

В инструкции производителя указано количество проверок для модели устройства. Средний показатель – 2 раза в год. Перед началом процедуры измерения параметра необходимо спустить из бака всю жидкость. Насос отключают от системы электропитания. На момент измерений бак должен быть пустой. Контроль необходим перед подключением устройства в систему. Во время хранения на складе из бака может просочиться часть воздуха. Рабочее давление указано в паспорте изделия.

Для осуществления проверки откручивают декоративный колпачок, закрывающий ниппель. Узел расположен в верхней части корпуса. К золотнику подключают манометр. Прибор должен иметь минимальную погрешность. Рекомендуются электронные и автомобильные устройства. Дешевые пластиковые манометры лучше не использовать, у них значительная погрешность показателей. Если уровень меньше заводских параметров, производится подкачивание воздуха с помощью компрессора. Гидроаккумулятор оставляют на сутки для контроля. После очередного замера, соответствующего норме, производится монтаж устройства. Превышение оптимального напора устраняется стравливанием воздуха.

Количество проверок зависит от продолжительности использования водопроводной системы. Для дачных участков, где коммуникации эксплуатируются в весенне-летний период, контроль показателей осуществляется перед началом сезона. Признаком уменьшения напора воздуха является частое включение и отключение насоса. При любых отклонениях от нормы проводится внеплановая проверка. Незначительную потерю воздуха можно подкачать автомобильным насосом.
