Погружной насос «Малыш»: характеристики, устройство, правила эксплуатации

Разновидности

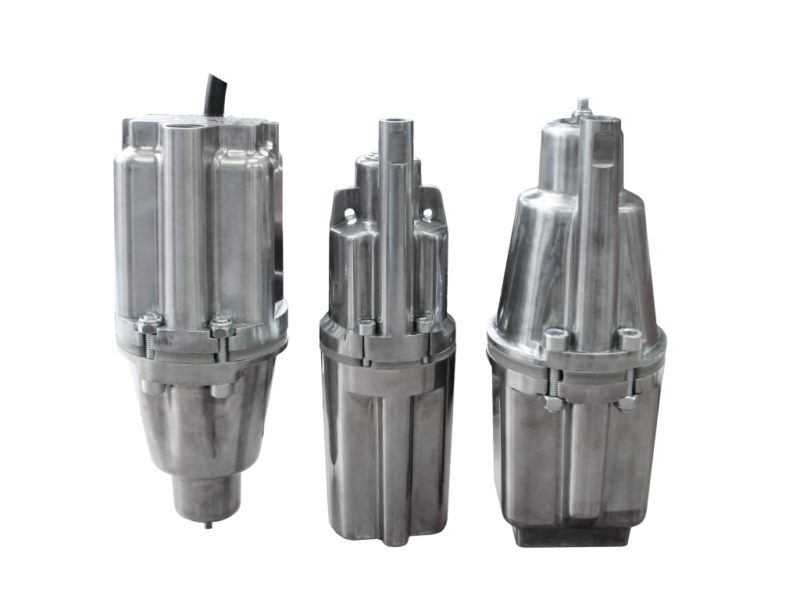

Вибронасос Малыш-КСуществует 2 типа исполнения вибрационных насосов «Малыш».

Они различаются расположением отверстий, через которые всасывается вода.

Погружные насосы торговой марки «Малыш» могут иметь:

• нижний забор воды;
• верхний забор воды.

Нижний забор воды имеют марки:

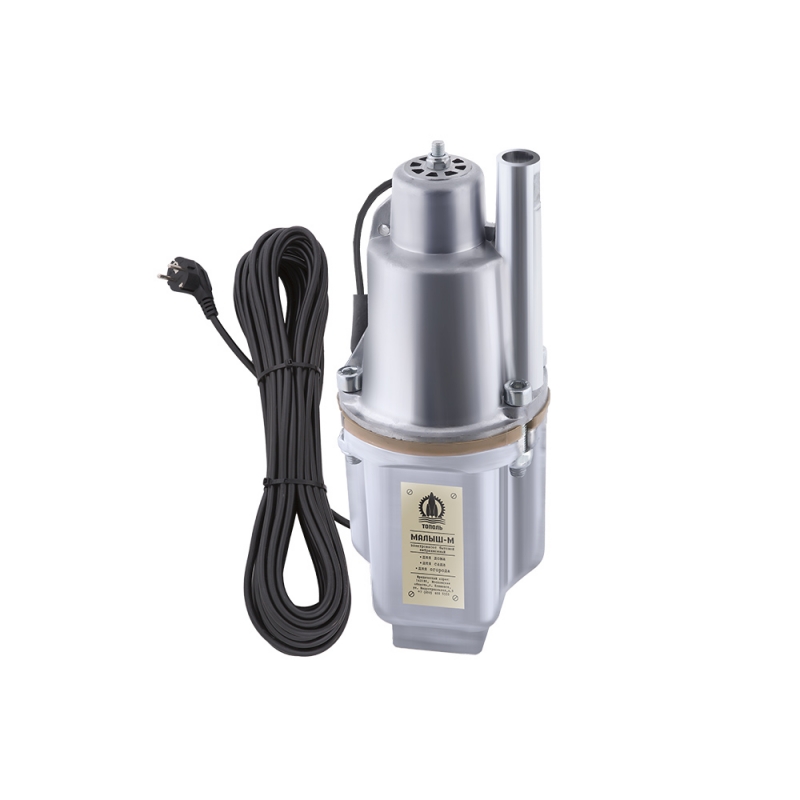

Вибронасос Малыш-М

• «Малыш»;
• «Малыш»(п);
• «Малыш-К».

Верхний забор воды у марок:

• «Малыш-М»;
• «Малыш-М»(п);
• «Малыш-3».

Модели «Малыш» и «Малыш-М» могут иметь как алюминиевый, так и пластмассовый корпус, на последний и указывает индекс (п), модель «Малыш-3» имеет алюминиевый корпус. Дополнительная автоматика с защитой от перегрева устанавливается на погружные насосы, поставляющиеся под маркой «Малыш-К».

Модели имеют I Класс защиты от поражения электрическим током, если требуется Класс II, то это необходимо указывать при заказе.

Назначение глубинного вибрационника

Погружные насосы серии “Малыш” выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы “Малыш”, благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.

Насос Малыш – доступный и простой в обслуживании агрегат, позволяющий обеспечить водой дачные участки, в которых отсутствует централизованный водопровод

Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач.

Он обеспечит:

• бесперебойную подачу воды из скважин и колодцев, имеющих внутренний диаметр 8 – 11 см, а также любых водоемов с температурой воды не выше 35 градусов;
• перекачку воды из открытых источников, расположенных на расстоянии более ста метров от дома или дачного участка;
• транспортировку воды из накопительной емкости непосредственно в водопроводную систему дома;
• формирование запаса воды для обильного полива растений на открытом грунте или в теплице, для ухода за территорией и прочих хозяйственных целей;

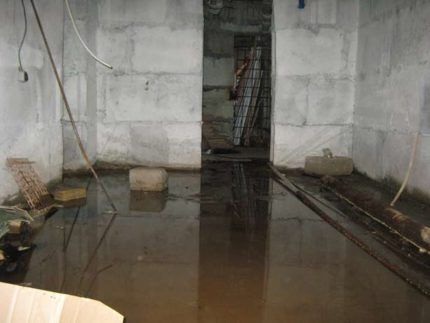

• откачку воды из подвалов во время их затопления паводковыми водами;
• заполнение дачных бассейнов и слив воды;
• откачку грязной воды из заиленной или только что пробуренной водозаборной выработки.

Следует учесть, что “Малыш” может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.

Электронасос можно использовать для аварийного откачивания воды из затопленных помещений. Во избежание механических повреждений необходимо под него проложить резиновый лист

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

• наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
• отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
• может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м).  При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Устройство и принцип работы насоса

Устройство насоса “Малыш” достаточно простое, он состоит из прочного герметичного корпуса, исключающего попадание жидкости, внутри которого расположен электропривод, включающий сердечник, две катушки, электропровод, и вибратор.

В верхней (у насосов с верхним забором воды) или нижней (у устройств с нижним водозабором) части корпуса располагается клапан, закрывающий входные отверстия и обеспечивающий свободный отток или приток воды при отсутствии давления.

Вибрационные погружные электронасосы с верхним забором воды дольше служат и меньше ломаются, потому что реже засоряются находящимся в добываемой воде песком и глинистой взвесью

Работа насоса основана на использовании силы переменного тока, которая под воздействием амортизатора приводит в действие якорь и поршень, заставляя их совершать механические колебательные движения, одновременно выталкивая воду в напорный патрубок.

Особенности использования

Номинальная мощность моторов насосов «Малыш», «Малыш-К» и «Малыш-М» составляет 245 Вт, а вот у насоса «Малыш-3» – она всего 165 Вт.

Об этом надо помнить, подбирая диаметр шланга к вашему агрегату.

Сверьтесь с техническими условиями, чтобы получить оптимальную производительность устройства, не перегрузив при этом двигатель.

Совет специалиста: погружные насосы «Малыш» не предназначены для работы в горизонтальном положении, поэтому избегайте этого, если не хотите сократить срок службы прибора.Если используете модель с нижним забором для водоснабжения, то не опускайте насос на самое дно скважины: разместите его в полуметре от дна. Насосы торговой марки «Малыш» могут использоваться в открытых водоёмах, при условии, что температура воды в них не превышает 35°C.

Избегайте работы мотора «насухую», т. к. это ведёт к его поломке. Чтобы предотвратить перегрев мотора рекомендуется отключать насос на 15–20 мин через каждые 2–2,5 ч работы (особенно важно для устройств с нижним забором воды).

Бережная эксплуатация при соблюдении простых правил – залог длительной и бесперебойной работы оборудования.

Производитель советует обращаться в сервис по гарантии и в случае серьёзного ремонта, например, связанного с заменой двигателя.

Но заменить вышедшие из строя клапаны вполне можно и в домашних условиях. Запчасти такого рода доступны широкому кругу потребителей.

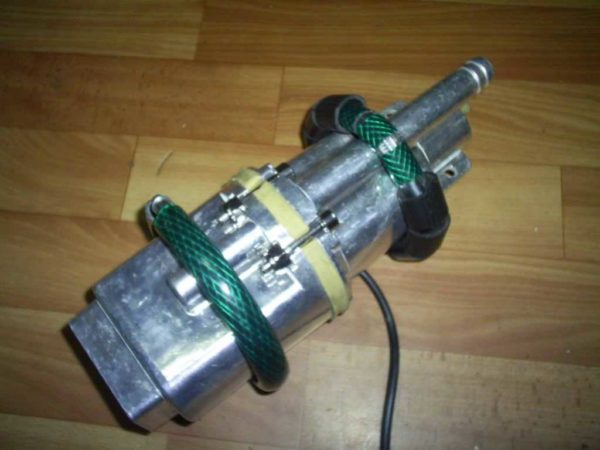

Для увеличения срока службы насоса дополнительно можно приобрести механический фильтр, для защиты насоса от загрязнений, ведущих к износу деталей и их поломке.

Простота и надёжность конструкции семейства насосов «Малыш» по достоинству оценены рынком, а доступная цена добавляет оборудованию дополнительную привлекательность.

Какие параметры колодца учитываются при выборе колодезного насоса

Прежде,чем окончательно решить, какой насос поставить в колодец для дома и дачи, следует определиться с параметрами самого колодца.

Они способны в значительной степени повлиять на наши расчеты:

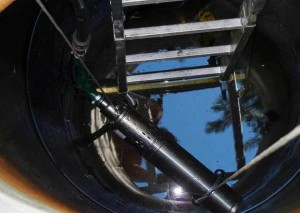

Глубина колодца и уровень воды

• Общая глубина колодца. Измерить ее достаточно просто. Необходим груз на нитке, который погружают в колодец до самого дна. Также данные о глубине могут находиться в инженерных расчетах, которые относятся к домовой документации.
• Статический уровень воды. Измеряется он от поверхности земли до уровня воды. Перед измерением следует на некоторое время воздержаться от осушения колодца.
• Динамический уровень. Замеряется как расстояние от водной поверхности до уровня земли, но при работающем насосе.
• Столб воды. Это расстояние от водной поверхности до дна колодца.
• Чистота воды. Является критерием при выборе определенных типов насоса, которые имеют ограничения по загрязненности воды.
• Диаметр колодца или скважины. Учитывается только для скважин, так как колодец позволяет использовать устройства любых габаритов.

Параметры выбираемого насоса

Определить, какой насос лучше подойдет для колодца, помогут его основные параметры. Основными параметрами, по которым выбирают качающее устройство, являются его напор и производительность.

• Напор насоса для колодца

Указанное в паспорте к изделию значение напора должно выбираться с некоторым запасом, так как по мере эксплуатации механизм постепенно изнашивается, а его характеристики ухудшаются.

Дренажный насос для колодца

Необходимый напор рассчитывается по простой формуле:

30 + H + 0,2 х L

Здесь «L» — это расстояние от дома до колодца, а «H» — расстояние от поверхности колодца до погруженного насоса.

Например, если насос заглублен на 15 м, а между колодцем и постройкой расстояние составляет 9 м, то расчет будет выглядеть так:

30 + 15 + 0,2 х 9 = 47 м.

Округляем и получаем 50 м. Начиная именно с этого значения напора нужно выбирать подходящую модель.

• Производительность устройства

Это количество воды, которое в единицу времени может перекачать насос. Рассчитать данную величину несложно. Считается, что каждый сантехнический прибор расходует около 500 л/час. Сложив расход всех приборов, находящихся в доме, мы получим суммарную производительность насоса.

Например, если в доме имеются 4 прибора сантехники, то производительность вашего насоса должна быть равна 2000 л.

Поверхностный или глубинный насос для колодца?

Все качающие насосы, которые можно использовать в колодцах, подразделяются на 2 типа: погружные и поверхностные. Какому из них отдать предпочтение?

Устройства поверхностного типа принципиально не предназначены для использования на глубине более 8 м. В крайнем случае, если другого выхода нет, их можно размещать на поверхности воды.

Заглублять такие устройства нельзя, так как корпуса их не отличаются герметичностью.

Кроме того, при работе поверхностного насоса в колодце, отмечаются следующие отрицательные стороны:

Насосы для колодца

• Пониженный КПД, так как с подъемом шланга по высоте на 1 м КПД агрегата уменьшается на 10 %.
• Работа с высокими нагрузками сказывается на продолжительности жизни насоса и даже способна привести к преждевременной поломке.
• Слабая морозостойкость конструкции.
• Повышенная шумность при работе механизма.

Все эти факторы делают нецелесообразным использование поверхностных насосов в качестве выкачивающих агрегатов для колодцев.

Погружные насосы и работают бесшумно, и погружаются в воду на приличную глубину, и производительность у них выше. Поэтому рекомендуется использовать для колодцев именно насосы погружного типа.

Достоинства погружных насосов

Погружные колодезные насосы имеют ряд преимуществ. Это не только автоматический режим включения и выключения, избавляющий владельца от постоянного контроля за уровнем воды, но и другие плюсы:

• работают бесшумно, что позволяет устанавливать оборудование близко к дому;
• глубина откачки – до 30 м, что гораздо больше, чем у поверхностных или полупогружных моделей;
• охлаждение за счет воды, в которой глубинный насос для колодца находится постоянно;
• есть возможность установить в труднодоступных местах.

Погружные насосы для колодцев способны перекачивать грязную воду с примесями песка и камней, что тоже важно, когда необходимо осушить фундамент под застройку или не обустроенную скважину.

Насосы погружные гораздо удобнее поверхностных, так как для их конструкции не имеет значения уровень воды в колодце. Погружной агрегат постоянно находится в воде, поэтому запускать его проще – не нужно каждый раз делать заливку, после включения он сразу начинает работать.

Защита от сухого хода – главное достоинство погружного оборудования. Это обеспечивает длительную эксплуатацию прибора, детали которого без воды могут пострадать и быстрее выйти со строя. Система оснащена специальным поплавком, на который установлен датчик, срабатывающий при падении уровня воды ниже определенной глубины.

Практически все насосы оснащены системой фильтров, которые защищают внутренности прибора от попадания крупных частиц. Устройства погружного типа универсальны – их с одинаковым успехом можно использовать для подачи питьевой воды и для технических целей.

В самых современных моделях производители стараются меньше применять металлические детали, так как они более подвержены коррозии. Неметаллические подшипники значительно увеличивают срок работы погружного насоса.

Как выбрать вибрационный насос

Хоть агрегаты данного типа и схожи принципом работы, все же характеристиками они могут отличаться кардинально. Насос – не та вещь, которую можно купить «на вырост», он должен точно соответствовать условиям, в которых его будут эксплуатировать. Поэтому выбирая насос для обеспечения дачи технической и питьевой водой, обращайте внимание на следующие параметры.

Производительность

Этот параметр означает, сколько воды может выкачать данный насос в час.

Минимальные показатели 360л/час, средние – 750 л/час, высокие – 1500л/час, хотя есть модели, обеспечивающие подачу 2000 – 3000 л/час.

К производительности необходимо подходить с двух сторон: рассчитать суточную потребность в воде и в то же время учесть оптимальный дебет источника воды. Для расчета потребности есть специальные таблицы, какой расход воды через умывальник, ванну, унитаз, стиральную машину и т.д. Дебет источника должен быть указан в паспорте. Если Вы возьмете насос с производительностью больше, чем оптимальный дебет скважины, например скважина, будет осушаться, и частички глинистого грунта будут отрываться потоком воды со своего места и устремляться к фильтру. Чем это грозит, уже написано выше.

Напор воды – высота подъема

Данный параметр показывает, на какое расстояние насос способен подавать воду. Особенно важно, когда потребители находятся далеко от источника воды.
Минимальный напор вибрационных насосов 40 м, средний – 60 м, большой 80 – 90 м.

Для расчета требуемого напора сложите: глубину, на которую опускаете насос, расстояние от поверхности земли до зеркала воды, длину трубопровода и накиньте 20% потерь. Напор лишним не бывает, так что смело, можете брать насос с большей высотой подъема.

Глубина погружения

Глубина, на которую можно опускать насос, одинакова практически во всех моделях и равна 7 м. Но учтите, в некоторых моделях производительность указывается из расчета какой-то номинальной глубины погружения.
Например, вибрационный насос Ручеек -1 белорусского производства может подавать 432 л/час при погружении на 4 м. Обратите на это внимание при покупке.

Соотношение размеров насоса и диаметра скважины

Внешний диаметр вибрационных насосов от 76 мм до 102 мм. Этого вполне достаточно, чтобы использовать их практически в любых скважинах (минимум 80 мм) и источниках воды. Выбирайте размер агрегата так, чтоб его диаметр был меньше диаметра скважины, и чтобы на его корпус еще можно было надеть резиновую прокладку, как вариант — кусок старой резиновой камеры от колеса мотоцикла. Она защитит обсадную трубу от вибраций насоса и сам насос от ударов об стенки.

Водозабор сверху или снизу – принципиальное различие

Существует два вида вибрационных насосов:

1. с верхним забором воды,
2. и нижним забором воды.

Расположение камеры для забора сверху обезопасит от засасывания песка и других частиц со дна источника. Такие насосы удобно использовать в колодцах и открытых источниках, где они будут работать постоянно. Располагать вибрационный насос с верхним забором воды необходимо на расстоянии минимум 30 см от дна.

Насосы с нижним забором воды хороши для прокачки новых скважин, для увеличения их дебета, а также для откачки воды из строящегося колодца.
В обычных колодцах и водоемах такой насос необходимо располагать на расстоянии 90 – 100 см от дна. Хотя бытует мнение, что такое расположение водозабора чревато перегревом, если насос останется без воды, на самом деле важно, чтобы насос был с термозащитой от таких случаев. В независимости от того, где у него камера водозабора.

Сколько времени работает – сколько отдыхает

В паспорте вибрационного насоса есть такая графа: ограничение работы — 1 час работы и 20 – 30 минут перерыва. Если у вас есть потребность в более длительном режиме работы, можете установить специальные стабилизаторы напряжения для вибрационных насосов.

Наличие термозащиты – безопасность прежде всего

Крайне важно, чтобы агрегат обладал защитой от перегрева на случай аварийных условий работы, например, в режиме «сухого хода» или под высоким напряжением, или если поршень заклинит. Как правило, в таких случаях обмотка катушки перегревается и повреждается, как при коротком замыкании.

У моделей вибрационных насосов с верхним забором воды своеобразным механизмом термозащиты служит то, что корпус насоса всегда охлаждается водой. Но для этого агрегат обязательно должен быть всегда погружен в воду.

Есть модели с нижним забором воды, например, вибрационный насос «Малыш» московского завода, в котором предусмотрена еще более эффективная защита от перегрева. Как только обмотка перегревается, двигатель отключается и включается снова, когда остынет.

Основные типы насосов

Колодезные электронасосы можно разделить по способу перекачки воды. Каждый тип имеет свои особенности, плюсы и минусы. В зависимости от цели использования можно подобрать оптимальный вариант. К примеру, в частном доме, где требуется большой напор, больше пользы принесут центробежные насосы. В вибрационных моделях отсутствуют подвижные детали, что увеличивает срок их эксплуатации. Шнековым системам откачки воды не страшны нагрузки в виде грязи и вкраплений. Принцип действия вихревых моделей схож с центробежными, но они менее производительны.

Вибрационные

Вибрационные насосы для колодцев – подходящее решение для подачи воды. Конструкция их очень простая, что сказывается на цене оборудования. Рабочий насос можно купить за 1500 рублей.

Единственный, но очень серьезный недостаток – постоянные вибрации при работе, которые можно погасить только установкой в широком колодце, иначе дело может закончиться ремонтом скважины или фундамента дома, что еще дороже.

Принцип передачи воды основан на движении подвижной мембраны. При движении в одну сторону вода закачивается внутрь. Противоположное движение способствует выталкиванию жидкости в трубу. Мембрана совершает поступательные движения около 100 раз в секунду.

Если выбирать вибрационный тип насосного оборудования, то нужно рассчитывать на более высокую цену, чтобы оно прослужило дольше. Дешевые экземпляры приходится часто менять. По отзывам потребителей – примерно один раз в два года. Какой вибрационный насос лучше для дома или дачи, зависит от того, куда он будет устанавливаться.

ДЖИЛЕКС Тополь Малыш-М 10 м

Плюсы

• Подойдет для промывки скважин
• Высокая производительность
• Легко найти ремонтные комплекты
• Невысокая цена
• Долговечность

Минусы

• Небольшая мощность

От 1 900 ₽

Топ открывает вибрационный насос за небольшие деньги, позволяющий выполнять большинство задач, связанных с откачкой воды.  Погружной колодезный аппарат способен выдать неплохой напор до 60 м.  Пропускная способность устройства 1.5 куб. м/час.  Работает от сети с напряжением 220/230 В. Походит для чистой воды, так как не предусмотрено какой-либо фильтрации.

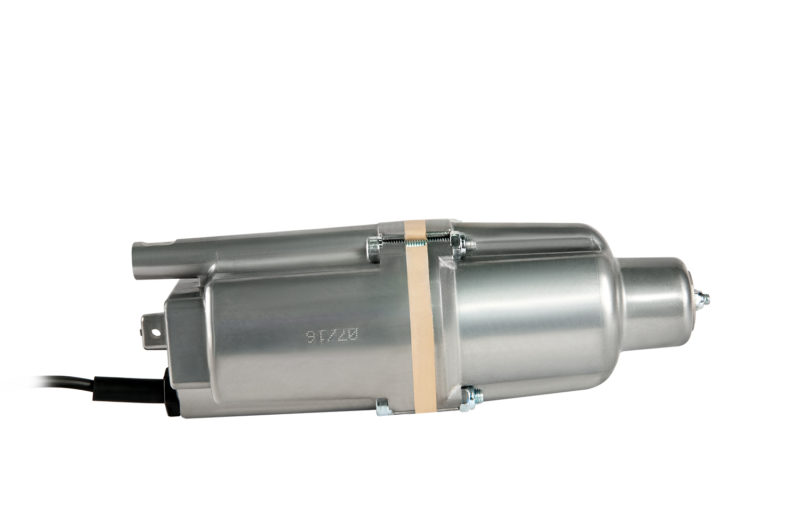

ЛИВГИДРОМАШ Малыш-М БВ 0,12-40 40м

Плюсы

• Качественная подача воды
• Стабильная работа
• Надежный корпус
• Относительно невысокая стоимость
• Малый вес

Минусы

• Сложности при работе с теплой и горячей водой

От 2 200 ₽

Погружной колодезный насос, с глубиной погружения 3 м.  При этом длина сетевого шнура составляет 40 м. Это позволяет использовать аппарат в отдалении от источника тока. Перекачивает жидкость с температурой до 35 градусов. Используется для чистой воды без загрязнений.  Вес довольно небольшой: всего 3.4 кг.

UNIPUMP БАВЛЕНЕЦ БВ 0,12-40-У5, 25м

Плюсы

• Высокое качество производства
• Хорошая производительность
• Надежный вибрационный механизм
• Длинный сетевой шнур

Минусы

• Высокий уровень шума при работе

От 1 900 ₽

Погружной насос для колодца для водоснабжения дома. Универсальное устройство, которое можно использовать для подкачки системы отопления или полива. В каждом случае аппарат показывает себя функциональным.  Обеспечивает максимальный напор на 75 м.  Пропускная способность насоса 1.6 куб. м/час.  Принцип действия основывается на нижнем заборе воды и перекачке при помощи вибрационного механизма.

Винтовые (шнековые)

Выдерживают большие нагрузки, способны работать в любом положении – вертикальном и горизонтальном. Есть возможность перекачивать жидкости любой вязкости и степени агрессивности. Используются в промышленных масштабах благодаря своей универсальности – могут качать пар, жидкий бетон, сыпучие вещества, воду с большим количеством песка.

Достоинства шнековых электронасосов:

• бесшумность, так как внутренние детали тщательно обработаны и не создают трения;
• ремонт можно провести вне сервиса благодаря простому внутреннему устройству;
• шнековый вал – литая конструкция, которая вынослива к различным положениям в работе устройства, не ломается.

Важно! Если выбирать глубинный насос для колодца винтового типа, то можно рассчитывать на длительный срок эксплуатации и возможность использовать в любых ситуациях для различных типов жидкостей.

Центробежные и вихревые

Центробежный насос – наиболее популярная модель среди жителей частного сектора, которая, однако, не лишена некоторых недостатков. Принцип подачи воды центробежным способом рано или поздно приводит к повреждению крыльчатки – на ней появляются вмятины, трещины металла, что может снизить эффективность оборудования или даже привести к его остановке.

Центробежный насос – производительное устройство, способное создать большой поток воды. Он подходит для организации водообеспечения частного дома с большим количеством точек водозабора.

Минус в том, что такое оборудование может длительно работать только с чистой водой, без примесей грязи и песка. Если выбирать центробежный электронасос с верхним забором воды, то можно уменьшить засорение, так как всасывающее устройство находится вверху устройства и менее подвержено попаданию песка внутрь. При этом вода в колодце будет выкачиваться не до конца. Если в частном доме это не важно, то лучший насос для колодца – это центробежный с верхним водозабором. И наоборот, если требуется полностью осушать емкость, тогда нужно устройство с нижним водозабором – для подвалов, бассейнов, накопительных баков. Какой лучше и нужнее в хозяйстве – тот и выбирают.

Grundfos SBA 3-45 A

Плюсы

• Компактность
• Мощный
• Малый уровень шума
• Простота эксплуатации
• В комплекте все детали для монтажа

Минусы

• Тяжеловат

От 20 000 ₽

Полноценная насосная станция для многоцелевого использования. Глубина погружения до 10 м. используется для чистой воды с незначительными примесями. Станция фильтрует частицы размером 1 мм.  Пожалуй, главным недостатком аппарата является большой вес 9.69 кг. С ним достаточно сложно управляться. Для обеспечения безопасности предусмотрена защита от сухого хода и перегрева.

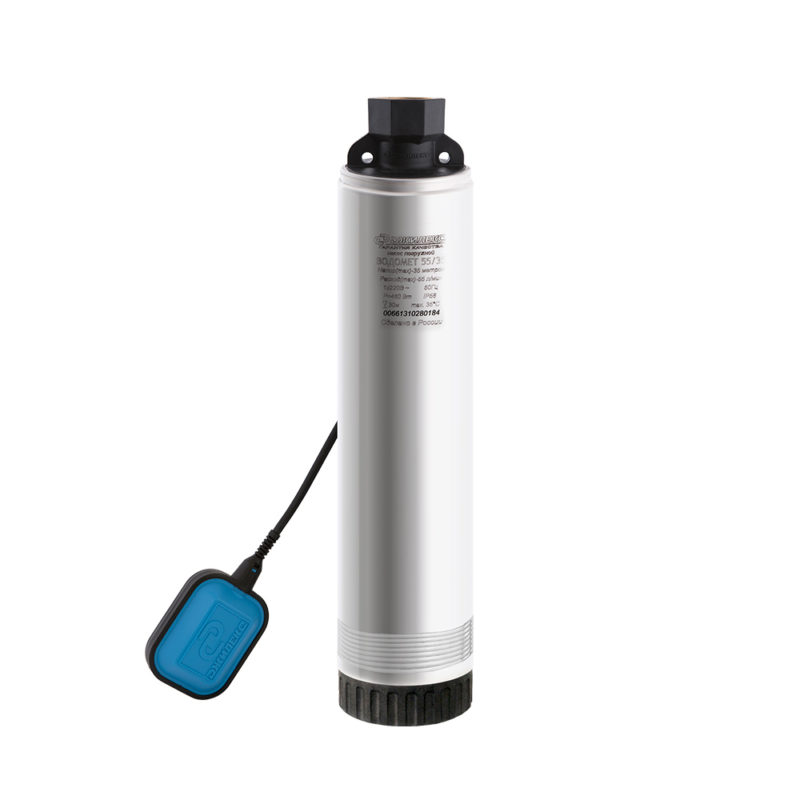

ДЖИЛЕКС Водомет ПРОФ 55/35

Плюсы

• Работает тихо и быстро
• Вибрация практически не чувствуется
• Обеспечивает хороший напор
• Надежность

Минусы

• Провод коротковат

От 6 000 ₽

Мощный, но довольно дешевый водяной агрегат. Подойдет для постоянного использования, так как конструкция выдерживает интенсивную нагрузку даже в сложных условиях.  Идеально подходит для создания систем полива или набора емкостей. Заборная сетка отфильтровывает частицы больше 1,5 мм. Аппарат во время работы охлаждается водой. Также присутствует встроенное термореле.

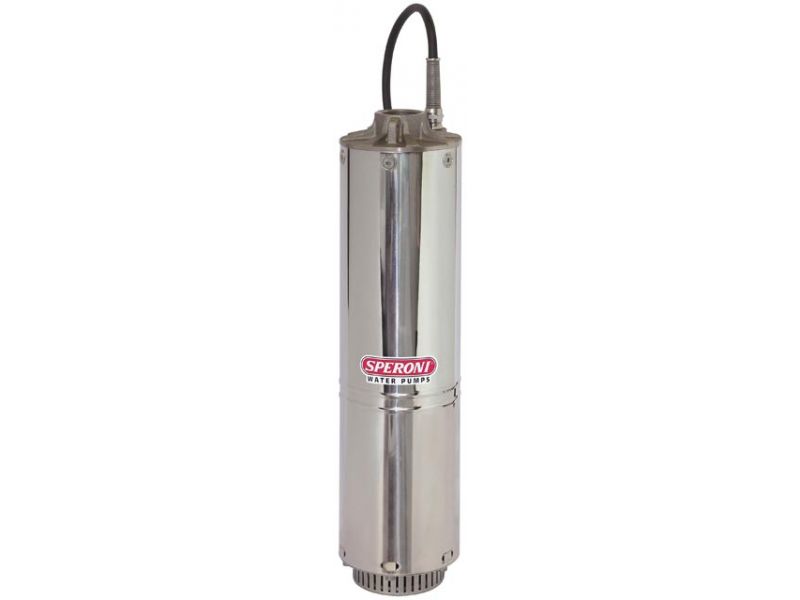

SPERONI SCM 5-F

Плюсы

• Большая мощность
• Длинный сетевой шнур
• Система автоматического слежения за уровнем воды
• Плавный пуск двигателя

Минусы

• Чувствителен к теплой воде

От 21 000 ₽

Колодезный насос для подачи воды в дом мощностью 1400 Вт.  При глубине погружения 20 м обеспечивает максимальный напор 58 м.  Благодаря большой пропускной способности 5.7 куб. м/час устройство позволяет в считанные мгновения наполнять емкости чистой водой. Оснащено кабелем питания 30 м, позволяющим использовать устройство в неглубоких скважинах.

Лучшие автоматизированные погружные колодезные насосы

Grundfos SBA 3-45 A

20 990 (3 м³/ч, 30 м)

Полностью завершенный функционально колодезный насос, который, несмотря на датское имя, собирается в Италии. Устанавливается проще некуда – управляющая автоматика размещена в корпусе, поэтому все, что остается сделать – это подключить питание. После этого насос сам нагонит в заборную магистраль заданное давление остановится. Включаться он будет только при начале разбора воды, когда давление упадет – встроенные реле давления и датчик потока позволяют ему работать максимально гибко. Достаточно установить гидроаккумулятор – и вот у Вас уже не просто насос, а отличная насосная станция.

В конструкции предусмотрены все необходимые защиты – и от перегрева, и от сухого хода. Поплавковый выключатель однозначно полезен в малодебитных колодцах – он отключит насос, как только уровень воды упадет ниже критического. Перезапуск при начале поступления воды – автоматический, как и вся работа насоса.

Хотя для удешевления и снижения веса (всего 10 кг) наружный корпус и изготовлен из композита, внутри все устроено как положено – гильза электромотора и даже входной сетчатый фильтр из нержавейки. Согласно гидравлической кривой, на 20-метровую высоту насос способен подавать до 60 литров в минуту, на 30 метров – 20 л/мин, после превышения этой высоты напора производительность начинает снижаться быстрее. Впрочем, для обычных российских условий насос имеет отличный запас по характеристикам.

Основные плюсы:

• Хорошая производительность
• Полноценная защита насосной секции и двигателя
• Минимальный уровень шума

Минусы:

• Выходной штуцер тоже пластиковый, предпочтительнее все же был бы металл

Модели в линейке:

• Grundfos SBA 3-45 A — 3 м³/ч, 30 м
• Grundfos SBA 3-35 A— 3 м³/ч, 35 м

DAB DIVERTRON 1200 M

19 215 (5.7 м³/ч, 47 м)

750-ваттный «автомат» рассчитан на водоснабжение частного дома даже из глубоких колодцев – уже с 45 метрами подъема он «осиливает» 10 литров в минуту, с десятиметровым подъемом – более 80. Встроенная автоматика с датчиками потока и давления позволяет ему работать полностью «самостоятельно», при этом даже гидроаккумулятор, по опыту владельцев, покупать необязательно: насос хорошо обеспечивает стабильность при перепадах водопотребления. При длительной работе дополнительным плюсом становится охлаждение двигателя потоком воды.

Однако с Grundfos SBA этому насосу не посоревноваться. Во-первых, чисто конструктивно: пластика тут больше, что не есть хорошо, как любят говорить немцы в отечественных фильмах. Во-вторых, он чувствительнее к перепадам напряжения, и здесь мы снова прибегнем к опыту тех, кто уже приобрел насосы этой серии: стоит поставить стабилизатор. В-третьих, крепление троса к пластиковой ручке, а не к металлическому рыму как-то привычнее по дешевым насосам, здесь хотелось бы видеть более надежное решение. Если же выбирать между «тысячадвухсотым» и «тысячным» Divertron, то мы отдадим предпочтение именно модели 1200: она допускает более глубокое погружение в колодец относительно уровня воды, что при такой производительности лишним не будет – поплавкового выключателя-то тут нет.

Основные плюсы:

• Хорошо настроенная автоматика
• Достойные характеристики насосной части

Минусы:

• Чувствительность к качеству электропитания
• Излишнее применение пластика в конструкции

Модели в линейке:

• DAB DIVERTRON 1200 M — 5.7 м³/ч, 47 м
• DAB DIVERTRON 1000 M— 5.7 м³/ч, 36 м

Как выбрать насос для колодца

Чтобы безошибочно подобрать глубинный насос для колодца, нужно учитывать следующие параметры:

• расстояние до зеркала воды;
• производительность;
• напор;
• потребности в воде на участке или в доме.

Чтобы правильно рассчитать напор, нужно к глубине скважины (указано в технической документации) прибавить 30, а для запаса умножить на 10 %. К примеру, общая глубина 30 м, прибавить 30 – будет 60. Умножить на 10 % – будет 6. Все насосы имеют показатель до 8 м. Значит, такой показатель, как 6 м, вполне подходит.

На семью из 4 человек нужно около 200 л воды в день, это 40 л в минуту. Для домашних потребностей такой производительности будет достаточно. Если брать в расчет участок земли, который нужно поливать, тогда нужно приобретать насос с запасом.

Внимание! Важным параметром погружного оборудования является цена. Не стоит покупать слишком дешевый электронасос, потому что качество соединений и герметичности корпуса оставляет желать лучшего.

После первого ремонта, а сломается он быстро, агрегат будет непригоден к работе. Насосы погружные монтируются таким образом, что цепляются за трос и спускаются на дно колодца. В стоимость будет входить также трос. Автомат для подключения устройства не входит в стоимость комплекта, поэтому нужно предусмотреть затраты.

Инструкция по установке насоса своими руками

Выполнять установку насоса для подачи воды лучше вдвоем. Перед этим следует ознакомиться с рекомендациями производителя по подключению и эксплуатации прибора.

В стандартную процедуру входит:

• составление схемы монтажа;
• подготовка необходимых инструментов и материалов;
• обустройство траншеи;
• укладка трубопровода;
• установка насосного оборудования;
• разводка труб внутри дома;
• монтаж гидробака и автоматики.

Базовая схема монтажа

При проектировании водоснабжения лучше выбрать участок, на котором контур будет проложен по прямой линии, без изгибов и поворотов. Такая линия обеспечит высокое давление в системе, а сокращение числа стыков снизит риск появления протечек.

Предварительные работы

Для монтажа трубопровода потребуются следующие инструменты:

• лопата и лом;
• электродрель, оснащенная сверлами по бетону;
• болгарка с отрезным диском;
• ножовка по металлу;
• сварочный аппарат, если водопровод будет металлическим;
• зубило;
• молоток;
• труборезы, трубогибы;
• комплект торцовочных и рожковых ключей;
• рулетка, угольник, карандаши.

Во время работы в колодце используют страховочный канат и лестницу.

Также необходимо подготовить комплект оборудования автоматики с гидроаккумулятором и ряд материалов:

• фрагменты профиля;
• металлический трос для подвески насоса;
• соединительную арматуру и фасонные фитинги из полимера;
• утеплитель, геотекстиль;
• кабель для подачи электричества на помпу.

Для создания контура водопровода чаще всего используют полипропиленовые, нержавеющие или металлопластиковые трубы, т.к. стальные изделия подвержены коррозии.

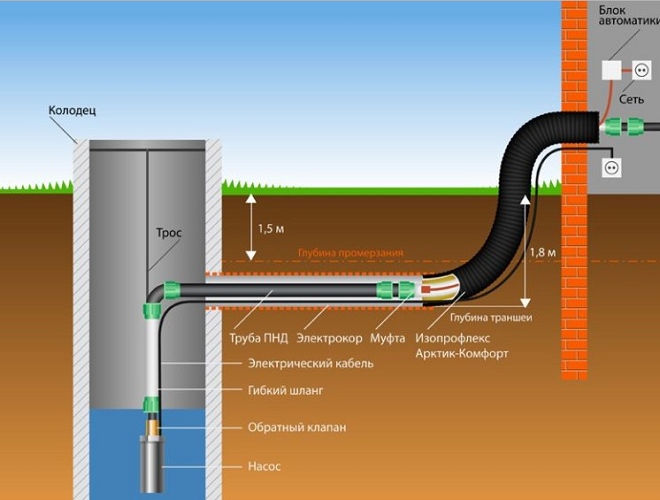

Схема установки насоса в колодец.

Подготовка котлована и укрепление стенок

Перед установкой насоса в колодец необходимо заранее укрепить стенки конструкции. Чаще всего в ствол помещают железобетонные кольца подходящего диаметра, для облицовки стен также используют камень, кирпич или дерево.

Подготовка траншеи

Ров шириной 0,5-0,6 м должен находиться на глубине не менее 1- 1,5 м, т. е. ниже уровня промерзания почвы, и соединять колодец с домом. Ровное дно траншеи освобождают от мусора и посторонних предметов, покрывают 20-метровым слоем песка крупной фракции и расстилают геотекстиль, который станет препятствием для грунтовых вод.

Монтаж магистралей

Водопроводные колонны соединяют в единый контур, затем он обертывается теплоизоляцией и помещается в канализационную трубу большего размера. Такой «сэндвич» защищает магистраль от мороза и механических повреждений. После этого конструкцию временно укладывают в траншею, чтобы наметить места входа колонны в колодец и фундамент дома.

В стенке шахты вырезается отверстие диаметром 15 см и вставляется гильза длиной 0,5 м, через которую пропускается конец водопровода. Он должен заходить внутрь колодца не менее чем на 25 см. Здесь монтируется тройником: одни выход подсоединяется к сливному крану, второй — ведет к погружному насосу. От вентиля отсчитывают расстояние до места установки помпы и отрезают трубу соответствующей длины.

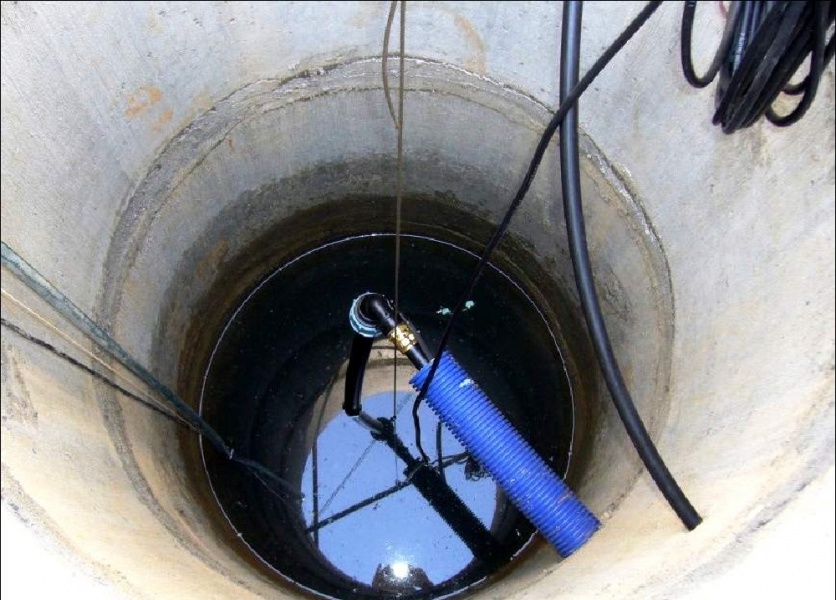

Установка водозаборника

Перед тем как закрепить насос в колодце, на аппарате устанавливают обратный клапан, в который заворачивают муфту с присоединенным к ней шлангом или трубой. Для герметизации используют паклю, сантехническую пасту.

Для приборов, исключающих наличие обратного элемента, необходимо установить блокировщик на выходной патрубок. После него следует соединительная муфта, а затем магистральная колонна.

Кабель нужно закреплять к колонне с помощью изоленты или пластиковых хомутов, которые располагают через каждые 1,5-3 м, при этом он должен немного провисать.

Крепление насоса в колодце.

Для подвешивания помпы в колодце используют оцинкованный или капроновый трос. Один его конец продевают в проушину аппарата, другой — крепят к отверстию в раме, изготовленной из обрезков профиля с полочками в 5 см, которую устанавливают в верхней части колодца.

Оборудование опускают в сооружения для добывания воды медленно, придерживая за трос, чтобы насос не касался стен, и, достигнув необходимой глубины, фиксируют второй конец на каркасе. Корд должен быть натянут так, чтобы вся нагрузка приходилась на него. Затем спускаются в ствол шахты и присоединяют с помощью «американки» патрубок насоса к тройнику.

Электрический кабель выводится наружу через верх, либо укладывается в траншею, если планируется обогревать водопровод зимой.

После установки устройства в колодец завершают прокладку трубопровода до точки ввода в дом, где делают внутреннюю разводку и монтируют дополнительное оборудование.

Автоматика для системы

Автоматизацию процессов обеспечивают реле давления и гидроаккумулятор, который поддерживает давление воды и служит для нее резервуаром. Насос включается только тогда, когда в баке снижается уровень жидкости и срабатывает реле давления. Как только емкость заполняется, он автоматически отключается.

Реле располагают в верхней части гидроаккумулятора, чтобы на него не попадал конденсат. Подвод кабеля осуществляется в гофрированном шланге. Электрическая схема предусматривает подключение реле и насоса через защиту: автомат 6А и УЗО 10 мА.

Готовый водопровод укрывают геотекстилем, засыпают слоем песка и грунта. Отверстие в стенке колодца покрывается цементно-песчаным раствором, а после высыхания заливается битумной мастикой.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий  встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

• Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
• Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
• При эксплуатации с гидроаккумулятором выставить минимальное давление.
• Установить защиту от сухого хода.
• Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

• когда он поднят вверх, контакты замкнуты, питание подается;
• когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
• вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.
