Канализация в квартире — инструкция как сделать разводку и монтаж, ремонт с фото и видео, виды, нормы

Принципы устройства канализации

Главным условием надежной работы любой канализационной сети является правильно подобранный диаметр и уклон трубопроводов. Казалось бы – чего уж проще? Взял трубы побольше, вот и все дела. Но это не совсем верно.
Чтобы сточные воды вместе с содержащимися в них примесями загрязнений свободно перемещались по трубам, следует выбирать правильный уклон. Уклон напрямую связан с диаметром трубы. А диаметр трубы диктуется расходом сточных вод.

Если выбранный диаметр канализации окажется больше требуемого, не будет соблюдаться требование к наполнению трубопровода и незаиляющей скорости движения стоков, что может со временем привести к появлению илистых отложений внутри трубы, которые становятся причиной последующего образования засора.

В свою очередь диаметр менее требуемого может приводить к тому, что вода просто не будет успевать уходить, так как труба не сможет пропустить требуемый объем воды.
Заполняемость труб водой при диаметре до 200 мм должна составлять примерно 0,6. Заполняемость определяется, как отношение высоты жидкости к диаметру трубы (h/d):

Требования к прокладке канализации

Выше уже было сказано, что каждый участок канализационных труб должен обеспечивать пропуск нужных расходов и иметь определенный уклон. Но есть еще некоторые требования к прокладке канализации, которые следует знать, прежде чем приступать к ее проекту.
Одно из главных правил (п.8.2.2. СП 30.13330.2012) гласит следующее:
«Участки канализационной сети следует прокладывать прямолинейно. Изменение направления прокладки производится с помощью специальных соединительных деталей».
То есть, нельзя взять и согнуть, например, полимерную трубу, просто нагрев ее горелкой. Все изменения направления прокладки должны выполняться с использованием отводов, полуотводов, тройников, крестовин.
Еще одно правило (п.8.2.5. СП 30.13330.2012) говорит нам о том, что:
«Двустороннее присоединение отводных труб от ванн к одному стояку на одной отметке допускается только с применением косых крестовин. Присоединять санитарные приборы, расположенные в разных квартирах на одном этаже, к одному трубопроводу не допускается».
То есть, говоря другими словами, вы можете присоединить отводные трубы от приборов на кухне и от сантехоборудования ванной к одному стояку, но для этого вам потребуется обязательно использовать косую крестовину. Прямая крестовина тут не подойдет.
А вот присоединить к одному стояку сантехприборы, расположенные в разных квартирах, уже не получится. И в самом деле – вдруг случится затор, нужно будет быстро принять меры для прочистки, а попасть к месту засора не получится, так как хозяин квартиры просто куда-то ушел.
Кроме этих требований при проектировании внутриквартирной канализации следует учитывать следующие правила:

1. Канализацию разрешается прокладывать открыто в подпольях, технических этажах, а также в специальных помещениях для прокладки инженерных сетей. В остальных случаях трубы канализации нужно прокладывать скрыто в специальных приставных коробах (например, в коробах из гипсокартона), в подшивных потолках, под плинтусом в полу, в специальных шахтах и бороздах.
2. Для обеспечения пожарной безопасности СНиП предписывает прокладку канализационных труб из полимерных материалов скрыто за конструкциями, уровень горючести которых не ниже Г2.
3. Проходы канализационных стояков через межэтажные перекрытия должен выполняться с заделкой цементным раствором на всю толщину перекрытия, а над перекрытием – на высоту 8-10 см.

Думается, что тут вопросов возникнуть не должно, так как каждое из требований вполне разумно и направлено на обеспечение норм санитарной и пожарной безопасности в помещениях.
Чуть ниже вы можете посмотреть видео, как сделать короб для труб в ванной и облицевать его плиткой:

Где нельзя прокладывать канализацию в жилом помещении?

В соответствии с действующими нормами СНиП прокладка канализации не допускается под потолком, в стенах и в полу в жилых комнатах, кухнях и спальных помещениях. Поэтому перед монтажом канализации в квартире следует убедиться, что схема разводки исключает места прохода сети, запрещенные для ее устройства.
Как правило, при разводке канализации в квартире это требование нарушается крайне редко. И на самом деле – кому в голову может прийти проложить канализацию под потолком в спальне или в гостиной?
Но вот, если вы владеете собственным домом, для соблюдения этого правила следует заранее еще на стадии архитектурного проекта планировки расположить помещения так, чтобы комнаты находились над комнатами, а санузлы и ванны – над санузлами и ванными комнатами.

Самостоятельный монтаж канализации в квартире: за и против

Обустройство канализационной системы своими руками — мероприятие ответственное и довольно сложное, а любые ошибки монтажа могут спровоцировать причинение вреда не только собственной квартире, но и жилой площади соседей.

Устранение подобных проблем часто предполагает значительные финансовые затраты.

Нормы и правила

СНиП — утверждённый Госстроем нормативный документ, регламентирующий требования и нормы осуществления всех строительных работ.

В соответствии с правилами, отвод сточных вод обеспечивается закрытыми самотёчными трубопроводами.

Актуализированная редакция действующего СНиП 2.04.01-85 представлена в своде правил, касающихся правильного обустройства внутренних водопроводных и канализационных систем зданий. Данный документ включает в себя несколько частей:

1. Область применения.
2. Нормативные ссылки.
3. Термины и определения.
4. Общие положения.

Виды материалов для обустройства квартирной канализации

Самостоятельное обустройство канализационной системы и прокладка труб в квартире могут быть выполнены с использованием самых разных материалов, которые должны быть долговечными, безопасными в эксплуатации, эстетичными, надёжными и простыми в монтаже своими руками.

Чугун

Чугунные трубопроводы долгое время не имели достойной альтернативы. Срок эксплуатации такого материала — 25-40 лет. Отличием является недостаточная устойчивость к коррозийным изменениям, появление в процессе использования хрупкости.

Установка чугунных соединений очень трудоёмкая, а достаточная герметичность обеспечивается при помощи уплотнения каболкой с заделкой цементно-песчаным раствором. Стоимость таких изделий в несколько раз выше современных пластиковых элементов, а большой вес и сложность самостоятельного монтажа сделали чугун неконкурентоспособным.

Монолитный ПЭТ

Практичные изделия на основе монолитного полиэтилена изготавливаются с учётом конкретной квартирной планировки, благодаря чему заметно облегчается процесс монтажа канализационной системы своими руками.

Помимо пластичности, такой материал отличается риском провисания под собственным весом, в результате чего формируются участки с контруклонами с дальнейшим образованием засоров. При этом полиэтилен отличается долговечностью и механической прочностью. Средняя стоимость этих изделий вполне доступна для рядового потребителя.

Пластик

Пластиковые канализационные элементы отличаются размерами и техническими параметрами, характеризуются невысокой ценой и практичностью, поэтому в последние годы они заметно потеснили металлические конструкции.

Трубопроводная система, фасоны и раструбные соединения, снабжённые резиновыми прочными уплотнителями, просты в монтаже и не нуждаются в применении какого-либо профессионального инструмента для установки. Срок службы ПВХ и полипропиленовых труб — не менее 50 лет, но звукоизоляция таких конструкций недостаточная.

Где устанавливаются ревизии и прочистки на канализации?

Засорение канализации в процессе ее эксплуатации дело не такое редкое и поэтому для возможности быстрой прочистки на внутренней канализационной сети предусматривается установка специальных элементов – прочисток и ревизий.

Ревизия отличается от прочистки тем, что устанавливается на канализационном стояке, а прочистка – на горизонтальном участке отводного трубопровода. Они представляют собой небольшие люки непосредственно на канализационной трубе, закрывающиеся крышкой, удерживаемой с помощью болтов (на чугунных трубах) или на резьбе (на пластиковых трубопроводах).

Если случится засор, сантехнику нужно будет для прочистки вскрыть ревизию или прочистку и разрушить его сантехническим тросом:

Ставятся ревизии и прочистки не наугад, а в строго определенных местах. Места установки прочисток и ревизий перечислены в п.8.2.23. СП 30.13330.2012:

• на стояках при отсутствии на них  отступов — в нижнем и верхнем этажах, а при наличии отступов — также и в  вышерасположенных над отступами этажах;
• в жилых зданиях высотой 5 этажей и более — не реже чем через три этажа;
• в начале участков (по движению стоков) отводных труб при числе присоединяемых приборов 3 и более, под которыми нет устройств для прочистки;
• на поворотах сети — при изменении направления движения стоков, если участки трубопровода не могут быть прочищены через другие участки;
• в проходных туннелях.

Как видите, места установки прочисток и ревизий позволяют использовать для прочистки сантехнический трос небольшой длины, располагаясь в непосредственной близости от мест возможного засора – перед поворотами и отступами.
Расстояние между ревизиями и прочистками на канализации определяется по Таблице 4 СП 30.13330.2012:

Расстояние между ревизиями и прочистками в зависимости от вида сточных вод, м				Вид прочист-ного устройства
Диаметр трубопро-вода, мм	Производствен-ные незагрязненные и водостоки	Бытовые и производственные, близкие к ним	Производствен-ные, содержащие большое количество взвешенных веществ
50	15	12	10	Ревизия
50	10	8	6	Прочистка
100-150	20	15	12	Ревизия
100-150	15	10	8	Прочистка
200 и более	25	20	15	Ревизия

Ревизии и прочистки устанавливают так, чтобы к ним был удобный доступ. Если сеть прокладывается под потолком, то прочистка должна выводиться на вышележащий этаж, а если сеть идет под полом – люк ревизии устраивается в небольшом углублении в полу, закрываемом крышкой (люком).

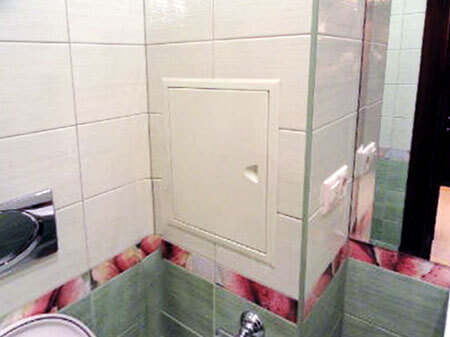

Установка люков для обслуживания канализации

Для того чтобы обеспечить доступ к канализации для ее обслуживания, в определенных местах следует предусматривать установку лючков, позволяющих добраться до прочисток и ревизий в случае необходимости (п.8.2.13. СП 30.13330.2012). Размер люка при этом должен быть не более 0,1 м.кв.

Разводка канализации в квартире своими руками

В настоящее время по причине наличия в квартирах большого количества сантехники, актуален вариант обустройства разветвленной канализационной системы, в которой каждую отдельную ветку прокладывают с оптимальным наклоном. В новостройках внутреннюю канализацию подключают к стояку, используя врезку крестовины, имеющей три отвода. При этом у двух отводов диаметр составляет 50 миллиметров, а у третьего – 100 миллиметров.
Дело в том, что врезка дополнительных крестовин в канализацию не представляется возможной. Причина в том, что расположение точек ввода над основной крестовиной предполагает чересчур высокую установку сантехнических приборов, а под ней – будет затронута соседская площадь (прочитайте также: «Врезка в канализацию, как сделать правильно»).
Стандартно разводка канализации в квартире своими руками выполняется следующим образом:

• к основной ветке трубопровода диаметром 100 миллиметров подключают унитаз;
• к первой из основных магистралей (ее диаметр 50 миллиметров) подсоединяют приборы, расположенные в туалете и ванной – это ванна, душевая кабинка, стиральная машинка, раковина умывальника;
• ко второй основной ветке диаметром 50 миллиметров подключают кухонную сантехнику, а точнее – посудомоечную машину и мойку.

Схема подсоединения сантехнических приборов

То, на какой высоте следует расположить каждый из сантехнических приборов, в первую очередь зависит от того, на каком удалении он будет находиться от основного стояка.

Поскольку трубы разводят с равномерным уклоном вверх, то чем дальше располагается сантехника от стояка, тем выше по отношению к точке ввода нужно приподнять слив. Иногда при выполнении ремонта необходима замена стояка канализации в квартире. Лучше это сделать сразу. чем потом переделывать все работы.

В схеме, отражающей устройство канализации в квартире, можно увидеть два прибора, которым не требуется приподнимать слив над полом – это посудомоечная и стиральная машина. В них встроены центробежные насосы, удаляющие отработанную воду под напором. Точки подсоединения данных приборов к канализационной системе можно даже располагать выше напольного покрытия, на котором они установлены.

Чтобы отвод стоков был в квартире эффективным, необходимо знать, как правильно сделать канализацию в квартире и подсоединить сантехнические приборы. Например, подключать кухонную мойку и раковины нужно на высоте 50-60 сантиметров от поверхности пола, при этом сантехнику приподнимать не надо, поскольку сливы в ней располагаются на расстоянии 70-80 сантиметров от плоскости, на которой они установлены.

Главные проблемы монтажа: как избежать ошибок

Существует несколько наиболее частых проблем, с которыми сталкиваются непрофессионалы, выполняющие самостоятельный монтаж канализационной системы в квартире. Более распространённой причиной аварийных ситуаций является значительное количество крутых поворотов и прямых углов, а также укладка труб недостаточного диаметра или несоблюдение угла уклона системы.

Принудительная система хорошо зарекомендовала себя в квартирных условиях и используется при невозможности провести трубы под необходимым углом. Насос для канализации в квартире обеспечивает принудительный перенос сточных вод по системе и позволяет решить вопрос засора канализационных труб.

Напорная насосная установка вполне доступна по цене, а также делает эксплуатацию канализационной системы в квартире максимально комфортной.

Также достаточно часто встречающейся ошибкой при монтаже внутриквартирной канализации является неправильное разделение стоков.

Горячее водоснабжение, поступающее из кухни или ванны в общую систему стоков, легко смешивается с органическими холодными отходами, что провоцирует отложение на внутренней поверхности трубопровода жировых наслоений.

Со временем такая проблема вызывает затруднение водоотвода и провоцирует возникновение засоров.

Где нельзя прокладывать канализацию в квартире

Категорически запрещена прокладка канализационных сетей в полу и потолочном пространстве, под потолком, внутри стен жилых помещений, обеденных залов и кухонь, через приточные вентиляционные камеры и трансформаторные.

Открытое расположение канализационных стояков допускается в углах санузлов, а для заделки раструба на месте, сточный стояк нужно устанавливать с отступом 2 см от поверхности стен.

Как обустроить канализацию в квартире?

Прежде чем подобрать трубы и все необходимое, перед стартом работы нужно понимать принципы функционирования канализационной системы, включая соблюдение углов наклона, чтобы давление в стояке было немного выше атмосферного.

Иначе атмосферный воздух выдавит неприятные канализационные газы прямо в квартиру. Если внутреннее давление будет слишком высоко, то сточные газы могут выбрасывать стоки из сифонов.

Уклон труб – важное условие функционирования системы

При укладке магистрали нужно соблюдать угол по горизонтали, который должен находиться в определенных рамках. Недостаточный уклон канализационных труб не даст стокам нормально стечь в стояк. При слишком большом наклоне вода быстро стечет, оставив загрязнение на стенках трубы.

Следите за уклоном, чтобы добиться оптимальной текучести жидкости в канализации и правильного давления в трубах. Нормы уклона труб должны соответствовать СНиП (+)

Парадокс в том, что при высокой «текучести» канализация будет засоряться.

Зависимость уклона укладки трубопровода от сечения магистрали:

• 30 мм/м при 50 мм;
• 20 мм/м при 110 мм;
• 8 мм/м при 160 мм;
• 7 мм/м при 200 мм.

Таким образом, максимальный уклон должен находиться в пределах 150 мм/м. Исключения составляют отводы длиной до 1,5 м для некоторых сантехнических приборов, например, унитаза.

Соединять канализационные трубы под прямым углом можно только в вертикальной ориентации по принципу водопада.

Меры предосторожности при работе

Иногда предупреждение о недопустимости использования канализации соседями может быть проигнорировано некоторыми жильцами.

Позаботьтесь о мерах безопасности при выполнении работ, потому что демонтаж и замена канализационного оборудования – мероприятие повышенной опасности

Нужно быть готовым к внештатной ситуации и использовать следующие защитные меры:

• заклеить стены и пол пленкой, скрепив все стыки скотчем;
• подготовить санузел – очистить помещение и демонтировать унитаз;
• использовать средства защиты – дождевик, каску со стеклом, резиновые сапоги.

Каска нужна обязательно, т.к. вам придется работать с нависшей над головой тяжелой чугунной трубой.

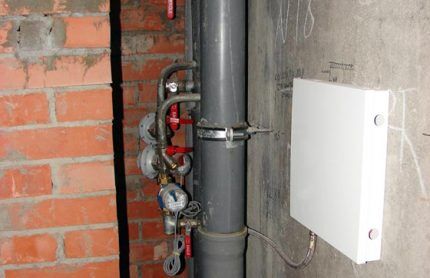

Фиксация главного сточного стояка

Львиную долю успеха в надежном монтаже канализации занимает надежно установленная верхняя часть стояка. Не стоит полагаться на оставшиеся крепления, т.к. со временем они приходят в негодность.

Чугунная труба может лопнуть при вибрациях электроинструмента. Все это может стать причиной серьезной аварии, за которую нужно будет платить.

Качественный крепежный узел выполняет также функцию демпфера, поглощая вибрацию. Надежно закрепленный стояк сведет к минимуму вероятность аварии

Последовательность действий при фиксации стояка:

• монтировать с обеих сторон стояка под самим потолком два костыля диаметром не менее 12 мм;
• фиксацию выполнить с помощью раствора или шпильки с металлической цангой;
• шпилька должна выступать за середину трубы не менее, чем на 40 мм;
• закрепить стояк с помощью полухомутов.

Под полухомуты нужно подложить плотные резиновые прокладки (можно из автокамеры). В проушинах полухомутов сверлятся дырки для установки шпилек. Каждая скоба крепится к шпильке с помощью гайки. Их нужно затягивать поочередно, чтобы исключить появления бокового усилия на трубу.

Крепление стояка должно быть надежным во всех местах – используйте прочные костыли со шпильками, хомуты и кронштейны, подходящие по диаметру

Нельзя крепить стояк к стене, используя одну скобу или только один хомут. Если труба плотно прилегает к стене, то под ней нужно выдолбить небольшую канавку, чтобы просунуть хомут. Помните, что чугун очень хрупкий, поэтому нужно быть предельно аккуратным.

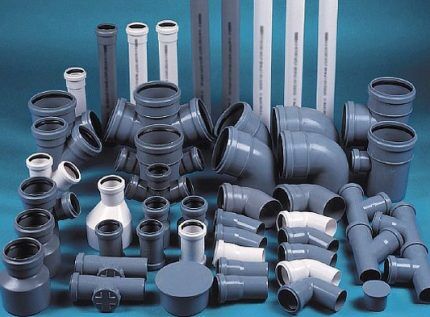

Как выбрать трубы?

Нет смысла говорит о преимуществах пластиковых труб над чугунными, но первые бывают разными и по стоимости, и по составу.

Возможные варианты:

• Пропилен. Выдерживает до +130°С, допускает чистку сантехническим тросом, а также использование активных химических веществ за исключением щелочей и кислот, имеет шероховатую внутреннюю поверхность, что увеличивает гидравлическое сопротивление.
• ПВХ. Недорогой вариант, который имеет самые гладкие поверхности. Допускает температуру стоков до 80 градусов, по прочности и химической стойкости уступает пропилену, но имеет меньшее гидравлическое сопротивление. Допускается чистка вантузом или ультразвуком.
• Полиэтилен. Дешевый и ненадежный. Подвергается деформации, плохо герметизируется и имеет низкую термостойкость.

Останавливаем свой выбор на ПВХ или пропилене, учитывая их технические и эксплуатационные качества.

Характеристики разных видов канализационных труб подробно описаны в статьях:

1. Бесшумная канализация: принципы обустройства + монтажные примеры
2. Трубы для канализации в доме: какие трубы лучше использовать для устройства внутренней канализационной сети

Как выбрать диаметр труб?

Минимальный диаметр в 32 мм при прокладке канализации используется, когда в системе есть раздельные стояки, а также когда общая крайняя точка стока находится на расстоянии не более 7 м от стояка. При любых других условиях нужно выбирать трубы с диаметром 40-50 мм.

На рынке представлено несколько видов канализационных труб от различных производителей – обращайте внимание на сечение, толщину, прочность и термостойкость

Касательно стояка, то его диаметр должен быть не менее 110 мм. В отдельных случаях используют трубу на 160 и 200 мм. Под диаметр подбирается соответствующий крепеж к стене.

Пример: если на кухне есть только один сток (мойка), то до ванной можно проложить трубу в 35 мм. Уже с ванной сток должен иметь диаметр минимум 40 мм.

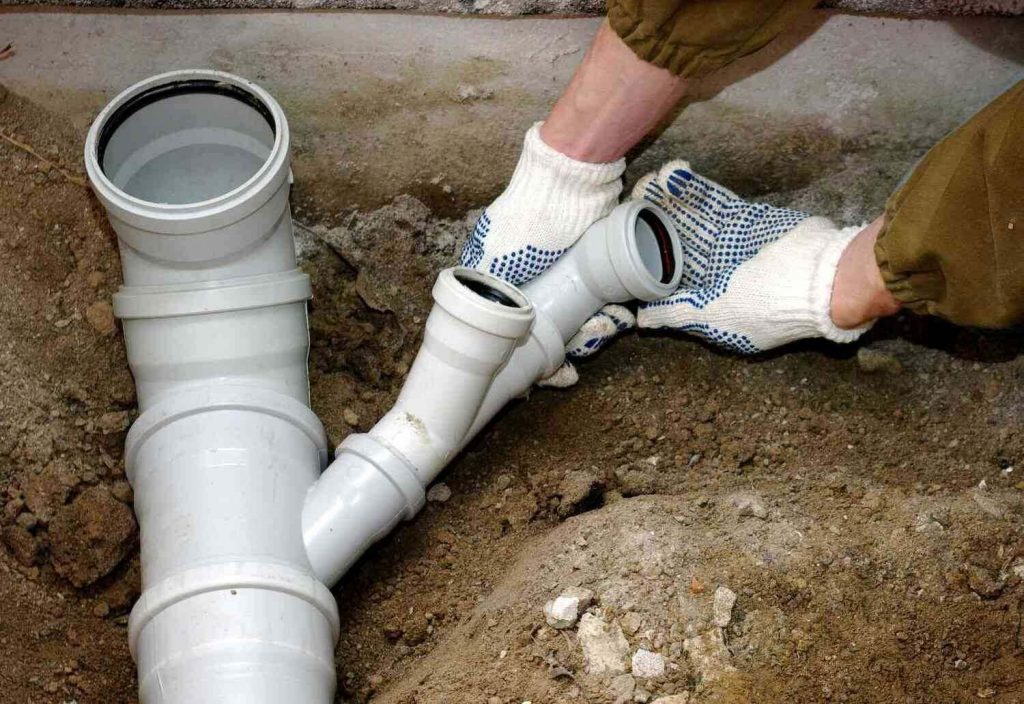

Самостоятельный монтаж канализационной сети в квартире

Процесс установки канализационной системы в квартире своими руками включает составление чертежей, удаление старых элементов, примерку и монтаж трубопровода.

Составление схемы канализации

Если замене подлежат уже имеющиеся в кухне и санузле трубы, составлять новый план не нужно. Все элементы системы устанавливаются на заранее предусмотренные места. Если старая канализация не отвечает нормам или если планируется размещение новых сантехнических приборов, составляют подробную схему. Она должна включать такие пункты:

1. Подробные планы помещений, в которых будут прокладываться канализационные трубы.
2. Расположение деталей системы. Обязательным является расчет расстояния до стены, указание протяженности каждого участка и общей длины внутриквартирной канализационной сети.
3. Места установки переходников, ревизионных элементов и отводов. Обязательным является указание локализации фанового стояка.

После составления схему сдают на проверку специалистам.

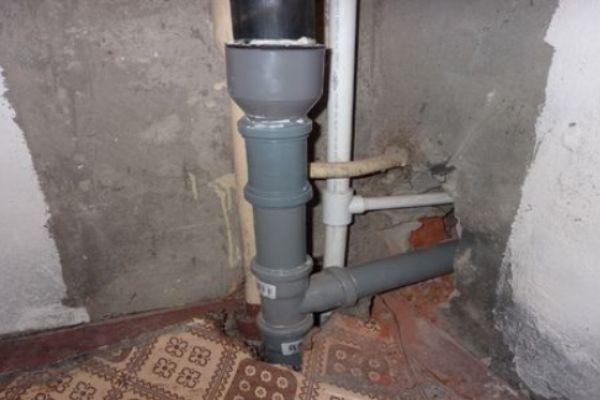

Демонтаж старой системы

Выбор способа демонтажа зависит от типа старой разводки. Пластиковые элементы вывинчиваются из соединений. Иногда чугунные детали также демонтируют, однако заделку стыков нужно выбивать зубилом. В большинстве же случаев металлические трубы распиливают болгаркой. Затем в прорезь вставляют топор и ударяют молотком.

Демонтаж старого канализационного стояка.

Работу начинают с отсоединения внутриквартирной системы от стояка. Трубу распиливают в 2 местах с расстоянием 15 см. Обрезок выламывают с помощью клина. Старую заделку отвода сбивают, вынимая остаток трубопровода. Отверстия затыкают ветошью. Попросив соседей не пользоваться канализацией, приступают к демонтажу стояка.

Замена стояка канализации

После демонтажа старого стояка приступают к сборке нового.

Компоненты, начиная сверху, собирают в таком порядке:

• труба;
• регулировочный патрубок;
• компенсационная муфта;
• ревизионный отвод;
• труба;
• крестовина.

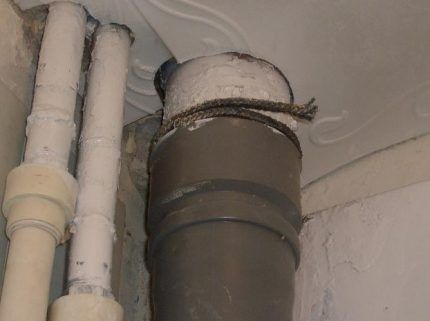

Установленную трубу соединяют с имеющимися чугунными отрезками посредством манжет. Конструкция должна быть собрана правильно. Все соединительные муфты надежно завинчивают. После черновой сборки приступают к чистовому монтажу и герметизации. Устанавливают унитаз, соединяют его отвод со стояком. Трубу прикрепляют к стене костылями со шпильками.

Расчет материалов и примерка

Правильно сделать расчет можно, учитывая необходимость использования меньшего количества материала.

Учитывают длину линий, количество и расположение фитингов. Путем примерки оценивают число муфт, определяют необходимость создания дополнительных отводов, выявляют места расположения крепежных элементов. В процессе расчета могут обнаруживаться сложные участки, где монтаж затрудняется. На этом этапе выбирают схему сборки таких элементов.

Черновая установка трубопровода

Черновую сборку системы осуществляют, следуя пошаговой инструкции, не затягивая тройники и не используя герметик. Концы труб совмещают с помощью комплектных патрубков. Свободные концы элементов обрезают. Распиливать трубу со стороны отвода нельзя, т. к. это сделает соединения ненадежными. После сборки конструкции проверяют ее соответствие сделанным ранее чертежам. При подгонке стыков герметизирующий состав не применяют.

Для обрезки используют ножовку, которую устанавливают перпендикулярно трубе. Заусенцы удаляют наждачной бумагой. Остающиеся зазубренными края становятся причиной засоров. Поворотные детали сразу выставляют в нужное положение.

Чистовой монтаж и герметизация

На этом этапе нужно собрать всю систему, начиная с места подключения внутриквартирной линии к стояку. Все соединения обрабатывают герметиком. Состав должен иметь нейтральный цвет. Предпочтение отдают силиконовым или полиуретановым средствам. Герметиком покрывают каждую пластиковую прокладку. Резиновые детали в дополнительной обработке не нуждаются.

Промазывают все контактирующие друг с другом или с фитингами части трубы. По отдельности совмещают каждую секцию. Поочередно подключают сантехнические устройства: сифоны, сливные шланги посудомоечной и стиральной машин. После затвердевания герметика открывают воду, проверяя герметичность соединений. На стыках не должно появляться капель воды.

Особенности полимерного материала

При организации канализации принято использовать технические полимеры (ПВХ, полипропилен). Такие материалы характеризуются хорошей жесткостью, отличной механической прочностью, даже если изделие имеет небольшую толщину. Указанные свойства полимеров подходят для организации систем безнапорного типа, поэтому именно канализацию из таких труб можно встретить во многих домах.

Перед монтажом канализационных труб стоит посмотреть обучающее видео и ознакомиться с рекомендациями профессионалов

Характеристики трубопроводного материала:

• Изделия имеют гладкую внутреннюю поверхность;
• Пластик обладает хорошей устойчивостью к негативному воздействию веществ, содержащихся в сточной жидкости;
• Не подвержен коррозии, а также различным воздействиям биологического характера;
• Трубопровод отличается малой шероховатостью, но при этом он характеризуется хорошей пропускной способностью, причем этот показатель не меняется даже при длительном использовании;
• Канализацию из трубных изделий можно быстро установить даже при отсутствии специальных профессиональных навыков.

Чтобы обеспечить хорошую устойчивость пластиковых труб к наружному воздействию, производители изготавливают материал двухслойным или гофрированным.

Выбор диаметра труб и проектирование

Для обеспечения бесперебойного функционирования канализации важно правильно подобрать диаметр трубного материала их ПВХ. Чтобы решить задачу, необходимо учитывать производительность сантехнического оборудования, обслуживающего магистраль канализации.

Критерии выбора диаметра:

• 32-40 мм подойдет для умывальника или кухонной мойки;
• Диаметр не менее 50 мм используется, чтобы подключить ванну или душевую кабину;
• Более 50 мм используется для посудомоечной или стиральной машины;
• Диаметр не меньше 70 мм применяется при подключении унитазов;
• Трехдюймовые трубы потребуются, если необходима установка сразу нескольких видов сантехнического оборудования.

Рекомендуется вместо приобретения трубного материала различного диаметра сделать разводку (внутренних магистралей) посредством изделий с одинаковым диаметром. При этом лучше остановиться на максимальном диаметре, который требуется для обслуживания сантехники.

При необходимости канализационные трубы стоит утеплить

Прежде чем собрать канализационный трубопровод, следует учесть особенности проектирования. Предпочтительней, чтобы прокладка участков осуществлялась с уклоном.

Унитазы рекомендуется подключать близко к стояку, чтобы длина участка не была больше 1 м. Для повышения надежности конструкции рекомендуется свести к минимуму количество трубных стыков.

Монтаж канализации из отрезков ПВХ

Чтобы избежать протечек и нестыковок, при сборке канализации рекомендуется двигаться в направлении от стояка к сантехническим приборам.

Крепите пвх-коммуникацию к стене каждые 100 см, это предотвратит проседание и поломки

Инструкция по монтажу канализации из пластиковых труб:

1. Разметьте оси трубопроводов, мест креплений к стенам и другим поверхностям.
2. Соберите узлы крепежей из труб, патрубков и фитингов с помощью герметичных резинок. Вставляйте детали друг в друга до упора. Следите, чтобы скрепляемые поверхности были чистыми. Грязь нарушит герметичность соединения. А это приводит к протечкам и появлению неприятного запаха из-за конденсации влаги (на стыках, из раковин, ванны и самой канализации).
3. Соедините детали конструкции, проверьте горизонталь и вертикаль, чтобы крепления были ровными и надежными.
4. Скрепите изделия в хомутах, проложите горизонтальные конструкции к сифонам и выпускам сантехники.

Совет: для повышения герметичности мастера советуют смазывать концы отрезков некислотными герметиками, мыльным раствором, автогерметиками или смазками на основе глицерина.

5. Когда система собрана, поочередно подключите всю сантехнику, в том числе сифоны от ванны и раковин.

Правила укладки канализации в помещении

Старайтесь сократить количество стыков и поворотов, цельная коммуникация надежнее и долговечнее. Каждое место скрепления – потенциальная угроза протечек в будущем, повороты повышают риск засорений.

Для качественного результата соблюдайте правила монтажа канализационных труб:

1. При работе с сантехникой учитывайте особенности материала, для каждого узла смешивания – своя технология.
2. При расчете диаметра изделий учитывайте угол уклона и количество подключаемых приборов. На участке подключения к стояку используйте диаметр от 100-150 мм.
3. Раструбы стояка и горизонтальных участков направляйте навстречу потоку сточных вод.
4. Если перед прокладкой новых коммуникаций проводился демонтаж канализационных труб в квартире или доме, используйте пластиковые детали того же диаметра, что был у старых.
5. Для горизонтальных разводок допускается использование диаметра 100 мм, как и в случае со стояком унитаза, для остальных одиночных креплений достаточно 50 мм.
6. Уклон системы должен быть 4-7 см на 1 м.
7. Чтобы канализация не проседала, крепите отрезки к стенам каждые 100 см.
8. Обязательно включите в чертеж фановую вентиляцию. Это поможет регулировать давление в сливных отсеках и избавит от неприятных запахов.

Предупреждаем засоры труб из ПВХ

Несмотря на то, что в случае поломки снять ПВХ трубы проще, чем провести демонтаж чугунных канализационных труб, мероприятие это хлопотное и стоит денег. Чтобы в случае засора не пришлось срывать или заменять установленные коммуникации, предусмотрите «прочистки» с заглушками. Еще одна превентивная мера – дополнительные вертикальные отводы под воздушные обратные клапаны (достаточно диаметра в 50 мм).

Для прочистки возможных засоров оставляйте ревизию с заглушкой – это упростит доступ к забившемуся участку

Ревизии со съемными крышками при монтаже труб для наружной канализации устанавливают через каждые 15 м. Для внутренних систем – на стыке горизонтальных участков со стояком. Этот шаг упростит прочистку канализации, если она забьется.

Правила монтажа пластиковых труб для водопровода

После подключения канализации, подводится водоснабжение.

Рисуется схема соединения всех элементов. Для горячего водоснабжения оставляют технологический зазор 10 мм, так как пластик от нагрева расширяется. После, подсчитывается общая длина магистрали, необходимые фитинги. Число запорных, крепежных элементов. Для последующего добавления новых устройств, рекомендуется оставить несколько отводов с заглушками.

Планируя водопровод важно знать, что пластиковые трубы изготавливают серого цвета. Их маркировка:

• PN10 – холодная вода;
• PN16 – горячая и холодная;
• PN20 – горячая вода с отоплением;
• PN25 – отопление.

Там, где температура воды ниже 60о, подойдут первые два пункта. Если температура, выше, то используют третий, четвертый варианты, так как они армированы.

Чтобы сэкономить время, обеспечить контроль над состоянием водопровода, лучше применять открытую схему соединения. Трубы устанавливаются на уровне пола, по углам помещений. Типовой вариант, он наиболее простой – последовательная подача воды ко всем потребителям. Чтобы провести ремонт, не отключая всех, перед каждым, устанавливают запорный вентиль.

Детали закуплены, инструмент подготовлен, сталось решить вопрос, как монтировать водопровод. Согласно схеме, специальными ножницами нарезаются участки трубы. Они соединяются при помощи фитингов или сварки. Технология простая:

• производится зачистка, обезжиривание торцов;
• выбираются насадки нужного диаметра для паяльника, его нагревают;
• вставляют соединяемые элементы, выжидают определенное время (определяется поперечным сечением изделий);
• после сварки фиксируют детали до полного остывания.

Элементы конструкции закрепляются к стене клипсами. Стояки – при помощи хомута и резиновой прокладки.

Дополнительные элементы, как вентили, счетчики имеют резьбовое металлическое соединение, его герметизируют на паклю. Профессиональные сантехники предпочитают использовать фторопластовый уплотнитель.

Немного поэкспериментировав, любой домашний мастер своими руками подсоединит систему водопровода, которая будет функционировать, как часы.

Особенности монтажа

Это относительно новое устройство. Объединяет свойства металлических и полимерных труб. Напоминает слоеный пирог: полиэтилен, клей, алюминий, клей, полиэтилен. Эксплуатационные характеристики отличные: при давлении 9,8 атмосферы они выдерживают температуру 95о. С кратковременным перегревом до 130о. Морозоустойчивы, легко сохраняют заданную форму, гнутся даже руками.

Их используют в системах транспортировки жидкостей, газов, системах отопления, кондиционирования, для теплых полов. Схема подключения аналогична полипропиленовым трубам. Но так как они больше подвержены механическим повреждениям, воздействию УФ лучей, укладка производится внутрь специальных коробов, стен, полов.

Для соединения выпускают специальные фитинги:

• разъемные;
• компрессионные (под зажим);
• пресс-фитинги (под пресс-клещи).

Монтаж не требует дорогостоящего оборудования, специального образования. При сборке водопровода своими руками, знайте: соединение последними – неразъемное, его можно «запаковать» внутрь пола или стены. Первые два в специальные короба, для доступа при возникновении аварийной ситуации.

Монтаж пластиковых труб на отопление

Основная проблема, которую решает домашний мастер при установке новой системы отопления: подсоединение к металлическим трубам пластиковых. Промышленность отвечает:

• сечение до 40 мм выпускаются фитинги резьбовой стыковки;
• от 40 до 300 мм – фланцевой.

Инструкция по работе аналогична соединению полипропиленовых труб.

Как протестировать канализацию

По завершении работ проведите тесты канализационной системы на герметичность.

Варианты проверки:

• включить всю имеющуюся сантехнику одновременно;
• набрать ведро воды, залпом вылить его в раковину, затем в ванну.

Во время проверки изучите все стыки и соединения. Если проблемы не обнаружены, тест пройден успешно. Если протечки есть, закрепите и повторно обработайте проблемные места герметиками или строительным клеем. После высыхания изолирующих веществ заново проведите тесты.

Во время тестов обращайте внимание на стыки и крепления к фитингам

Соблюдая наши рекомендации, вы сможете провести качественную канализационную коммуникацию в доме или квартире самостоятельно.

Установка канализационных труб в частном доме

Система канализации в частном доме имеет наружную и внутреннюю части. Работы по установке канализационных труб начинаются с подготовки проекта, в котором содержится информация о:

• схеме прокладки труб;
• материале труб (пластик, металл);
• особенностях водопроводной системы;
• геологических особенностях участка, на котором возведен частный дом.

От грамотности проекта зависит функциональность и работоспособность системы канализации в целом.

Монтаж чугунных канализационных труб

Владельцы частных домов нередко отдают предпочтение канализационным трубам из чугуна – традиционного материала для изготовления труб в системах, обеспечивающих подачу и отвод жидкости.

Установка наружной части системы канализации частного дома состоит из следующих этапов:

• подготовки траншей для прокладки труб;
• монтажа труб в земле;
• подключения к септику;
• герметизации стыков.

Внутренние работы по монтажу канализационных труб предусматривают:

• монтаж труб с герметизацией стыков;
• установку отводных труб и выпусков;
• подсоединение сантехнических приборов к канализационной системе.

Выбор материала при замене канализационных труб

Вне зависимости от того, где проводится монтаж (в частном доме или квартире), можно применять изделия из:

• керамики;
• полимерного материала;
• металла.

Чтобы не пришлось в будущем столкнуться с проблемами при эксплуатации, на этапе выбора необходимо сравнить свойства доступных видов коммуникаций.

Учитывают критерии:

• гладкость внутренних стенок;
• диаметр;
• степень прочности материала и подверженности механическим нагрузкам;
• линейное расширение;
• вес.

Все эти факторы влияют на стоимость. Еще оценивается сложность монтажа, срок эксплуатации.

Керамика

Такие изделия редко встречаются в квартирах. Это обусловлено большим весом, что затрудняет установку. Кроме того, керамика – хрупкий материал. В процессе эксплуатации есть риск повреждения коммуникаций.

Преимущества керамических изделий:

• гладкие внутренние стенки, за счет чего стоки продвигаются быстрее, вероятность образования засора снижается, т. к. загрязнения менее интенсивно задерживаются на поверхности;
• стойкость к влиянию агрессивных сред, в результате трубопровод сохраняет первоначальный вид и свойства в течение длительного периода.

С одной стороны предусмотрен раструб, что облегчает установку.

Полимеры

Трубы для канализации.

Когда планируется замена канализации, следует рассматривать в первую очередь ПВХ-трубы и ПП-аналоги. У таких изделий тоже есть уширение на торце для упрощения монтажа.

Преимущества полимерных коммуникаций:

• гладкие внутренние поверхности;
• устойчивость к химическим веществам;
• продолжительная эксплуатация (ПВХ- или ПП-трубы служат 30-50 лет, иногда и дольше);
• способность выдерживать влияние высоких температур, по данному критерию ПП-изделия превосходят аналогичную продукцию из других материалов;
• малый вес;
• простота монтажа;
• высокая прочность, устойчивость к воздействию механических нагрузок.

Недостаток заключается в склонности к линейному расширению. В процессе эксплуатации коммуникаций под постоянным воздействием высокой температуры, ее перепадах отмечается увеличение длины трубы. После монтажа такая особенность приведет к изгибу трубопровода.

Металл

В квартирах при монтаже системы канализации применяют стальные и чугунные изделия. Они отличаются по свойствам, но оба варианта характеризуются высокой твердостью. Однако сталь при этом еще и хорошо переносит воздействие ударных нагрузок, а чугун менее прочный и разрушается при ударах.

Стальные коммуникации неустойчивы к влиянию химических веществ, но зато они хорошо переносят воздействие высоких температур. Недостаток продукции заключается в возможном развитии коррозии.

В результате сужается просвет трубопровода, повышается риск образования трудноудаляемого засора, который формируется из хлопьев ржавчины. Кроме того, сталь отличается существенным весом – при использовании в многоквартирных домах увеличивается нагрузка на бетонные перекрытия.

Чугунные трубы для канализации.

Чугунные коммуникации тоже много весят. Если планируется приобретать трубы диаметром 100 мм и более, установить их своими руками сложно. Внутренние стенки недостаточно гладкие, в результате возрастает риск образования налета, который в дальнейшем перерастет в пробку. Такие трубы стоят дороже стальных. Они лучше противостоят коррозии, за счет чего увеличивается период эксплуатации трубопровода.

Выбор диаметра

В квартирах используются коммуникации стандартных размеров. Монтаж стояка производится с применением изделия, диаметр которого составляет 110 см. Стандартный размер чугунных труб – 100 см. Этого достаточно для отвода стоков, содержащих крупные фракции загрязнений. Чтобы сделать разводку в квартире, применяют изделия меньшего сечения. Подходит вариант диаметром 50 мм, но часто встречаются и другие коммуникации: 32 и 40 мм.

Выбор сечения зависит и от материала, т. к. коммуникации из металла, ПВХ или ПП производятся по разным стандартам. Кроме того, играет роль конфигурация участка, где планируется устанавливать трубопровод. Чем меньше места, тем более предпочтительным считается вариант монтажа ПВХ- или ПП-труб, т. к. они отличаются наименьшим сечением.

Еще один критерий выбора – структура стоков, которые будут проходить по коммуникациям. Чем больше загрязнений в них содержится, тем выше должно быть значение диаметра. Например, от бытовой техники (стиральной и посудомоечной машин) рекомендуется отводить коммуникации диаметром 32 мм. Для мойки на кухне и в ванной рассматривают трубы диаметром от 50 до 70 мм.

Порядок работ

Чтобы не пришлось вскоре заниматься ремонтом канализации, нужно правильно выполнить монтаж. Производить работы необходимо поэтапно. Сначала составляется схема разводки труб. Предусматривают нужные соединительные элементы – фитинги. Их количество должно быть достаточным. Если не приобрести фитинги своевременно, придется прерывать работу, что увеличит длительность ремонта.

Соединительные элементы, которые могут понадобиться:

• тройник с отводом;
• колено (с разным углом поворота);
• ревизия;
• муфта.

Если планируется выполнять частично монтаж металлических труб, а остальная разводка будет из ПП- или ПВХ-изделий, необходимо приобрести еще и переход чугун-пластик. Такой фитинг предназначен для подсоединения пластиковой трубы к металлической.

Как подготовиться к процессу замены

Учитывая, что на время работ будут перекрываться стояки водоснабжения и затруднится отвод стоков из-за отсутствующих труб, рекомендуется заранее обеспечить необходимые условия удовлетворения естественных потребностей.

Кроме того, нужно наполнить емкости, в т. ч. заготовить питьевую воду. Монтажные работы по установке трубопровода рекомендуется выполнять за 1 сутки. По этой причине жидкости в емкостях должно быть достаточно на этот период.

Меры предосторожности

Перчатки и защитные очки для безопасной работы.

Учитывая, что во время работы с коммуникациями из разных материалов используют оборудование (сварочный аппарат, паяльник для пластика и др.), следует обеспечить безопасные условия:

• повернуть запорную арматуру на входе в квартиру;
• предупредить соседей о проведении монтажа, чтобы они на время прекратили использование слива;
• подключить оборудование к источнику сети соответствующих параметров (однофазное и трехфазное);
• узнать, не проходят ли провода на участке, где планируется производить штробление, а если нет уверенности в том, что стена «пустая», лучше располагать коммуникации вдоль стен;
• работать в перчатках, защитных очках, закрытой одежде (если планируется применять сварочный аппарат).

Приборы и инструменты

Инструменты для замены канализации.

Для работы подготавливают:

• труборез;
• паяльник;
• шлифовальную машину;
• перфоратор;
• молоток и киянку;
• строительный уровень;
• фаскосниматель;
• инструмент для нарезки резьбы;
• сварочный аппарат;
• ножовку по металлу;
• острый нож;
• плоские отвертки;
• шпатель;
• разводной ключ;
• зубило;
• монтажный пистолет.

Схема

Перед началом монтажа составляется чертеж или эскиз, который позволит ориентироваться при выполнении разводки в квартире. Определяется тип фитингов, их местоположение.

Принимается решение, где будут проходить трубы: в толще стен, вдоль несущих конструкций. Системой канализации предусматривается возможность установки гидрозатворов, что позволит избежать появления неприятных запахов в квартире. На данном этапе определяются размеры коммуникаций, длина каждого из участков.

Почему пластиковые трубы лучше?

При выборе материала для обустройства канализации большинство мастеров склоняется в пользу использования труб из полимерного пластика. Подобное решение обосновано множеством положительных характеристик, присущих данному продукту нефтехимической промышленности.

Обустройство поливинилхлорид трубопроводов имеет такие преимущества:

1. Доступная стоимость. Она на порядок ниже, чем у металлических конструкций.
2. Легкий вес. Пластиковые трубопроводы не оказывают дополнительной нагрузки на стены и плиты перекрытия.
3. Простота сборки. Для соединения деталей не требуется использовать дорогостоящее оборудование.
4. Устойчивость к коррозии, грибку и плесени.
5. Длительный срок эксплуатации. Он составляет не менее 50 лет.
6. Презентабельный внешний вид. Изделия хорошо вписываются в любой интерьер.
7. Эластичность. Трубопроводы не ломаются при вертикальной и горизонтальной нагрузках.

Полимерные коммуникации не нуждаются в регулярном обслуживании и ремонте.
