Как подвести воду к дому из скважины или колодца: проводим воду сами

Элементы системы водоснабжения

Чтобы организовать бесперебойную подачу воды к точкам водоразбора и обеспечить нужное давление, схема водоснабжения должна включать такие элементы:

• гидротехническое сооружение;
• насосное оборудование;
• гидроаккумулятор;
• система водоподготовки;
• автоматика: манометры, датчики;
• трубопровод;
• запорная арматура;
• коллекторы (при необходимости);
• потребители.

Также может потребоваться дополнительное оборудование: водонагреватели, поливные, оросительные системы и т.п.

Особенности выбора насосного оборудования

Для стационарной системы водоснабжения чаще всего выбирают погружные центробежные насосы. Их устанавливают и в колодцах, и в скважинах. Если гидротехническое сооружение небольшой глубины (до 9-10 м), то можно приобрести поверхностное оборудование или насосную станцию. Это имеет смысл, если обсадная труба скважины слишком узкая и возникают сложности с выбором погружного насоса нужного диаметра. Тогда в скважину опускают только водозаборный шланг, а сам прибор устанавливают в кессоне или подсобном помещении.

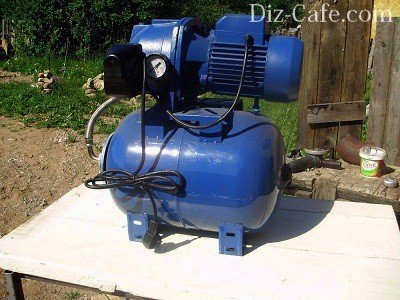

Насосные станции имеют свои преимущества. Это многофункциональные системы – насос, автоматика и гидроаккумулятор. Хотя стоимость станции выше, чем погружного насоса, в конечном итоге система обходится дешевле, т.к. отпадает необходимость отдельно приобретать гидробак.

Из минусов насосных станций самые существенные – это сильный шум при работе и ограничения по глубине, с которой они способны поднимать воду. Важно правильно установить оборудование. Если при монтаже насосной станции допустить ошибки, она может «завоздушиваться», что сказывается на стабильности подачи воды.

Для организации бесперебойной работы системы водоснабжения, помимо насосов, устанавливают гидробаки и блоки автоматического управления

При выборе насосной станции следует правильно рассчитать необходимую мощность, производительность и покупать оборудование с высоким КПД

Есть случаи, когда установить погружной насос просто невозможно и приходится монтировать поверхностный или насосную станцию. Например, если уровень воды в колодце или скважины недостаточен для соблюдения правил монтажа глубинного оборудования.

Насос должен быть установлен так, чтобы над ним был слой воды не менее 1 м, а до дна оставалось 2-6 м. Это необходимо для хорошего охлаждения электродвигателя и забора чистой воды без песка и ила. Несоблюдение условий монтажа приведет к быстрому износу насоса из-за перекачивания загрязненной воды или перегоранию обмоток электродвигателя.

При выборе погружного насоса для скважины нужно обращать внимание на тип конструкции прибора. Если установлена трехдюймовая эксплуатационная труба, многие владельцы скважин покупают дешевый и надежный отечественный насос «Малыш». Диаметр его корпуса позволяет монтировать прибор даже в узкие трубы. Однако при всех достоинствах «Малыш» – наихудший выбор. Это оборудование вибрационного типа.

Постоянная вибрация двигателя довольно быстро разрушает эксплуатационную колонну. Экономия на насосе может обернуться гораздо большими тратами на бурение новой скважины или замену обсадной трубы, что по стоимости и трудоемкости сопоставимо со строительством гидротехнического сооружения. Вибрационные насосы не подходят для узких скважин из-за особенностей устройства и принципа работы. Лучше поставить насосную станцию.

В скважину глубинный насос опускают на страховочном тросе. Если необходимо его демонтировать, то поднимать тоже следует за трос и ни в коем случае не тянуть за водоподъемную трубу

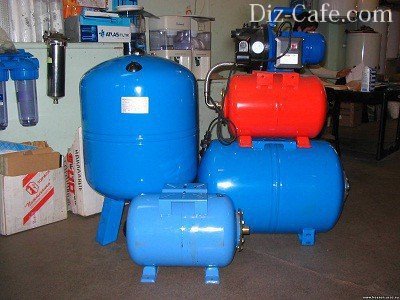

Гидроаккумулятор – гарантия бесперебойной подачи воды

Наличие гидроаккумуляторного бака в системе водоснабжения предотвращает появление многих проблем с подачей воды в дом. Это своеобразный аналог водонапорной башни. Благодаря гидробаку насос работает с меньшими нагрузками. Когда резервуар наполняется, автоматика отключает насос и включает только после того, как уровень воды падает до определенного уровня.

Объем гидробака может быть любым – от 12 и до 500 л. Это позволяет обеспечить некоторый запас воды на случай отключения электроэнергии. При расчете объема гидроаккумулятора учитывают, что в среднем на обеспечение потребностей в воде одного человека нужно примерно 50 л. Ежесуточно из каждой водоразборной точки забирается около 20 л. Расход воды на полив следует рассчитывать отдельно.

Существует два типа гидроаккумуляторов – мембранные и накопительные. Первые обычно небольшого объема, оснащены манометром и обратным клапаном. Задача такого гидробака – обеспечить нужное давление в водопроводе. Накопительные резервуары гораздо большего объема. Наполненные, они могут весить до тонны.

Объемные емкости монтируют на чердаках, поэтому при проектировании системы водоснабжения следует заранее предусмотреть необходимость усиления строительных конструкций и продумать теплоизоляцию на зимний период. Объем воды в накопительном баке достаточный, чтобы при отключении электроэнергии воды хватило не менее чем на сутки.

Существует множество конструкций гидроаккумуляторов. В зависимости от места расположения можно выбрать вертикальную или горизонтальную модель

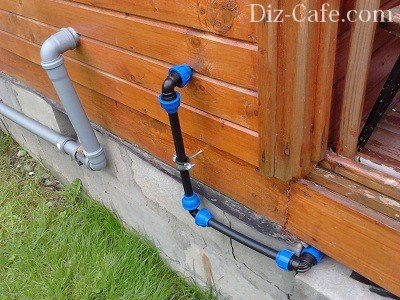

Трубы ПНД – простое и надежное решение

В продаже по-прежнему можно найти водопроводные трубы из любых материалов – стали, меди, пластика, металлопластика. Все чаще владельцы загородных домов отдают предпочтение трубам ПНД (из полиэтилена низкого давления). Они не уступают в качестве металлическим, при этом не размерзаются, не лопаются, не ржавеют, не гниют.

Качественные ПНД трубы способны прослужить до полувека. Благодаря малому весу, унифицированным соединительным и крепежным элементам они относительно просты в монтаже. Для автономной системы водоснабжения – это идеальный вариант, и с каждым годом все больше владельцев домов выбирают именно его. Обычно для водопровода покупают трубы диаметром 25 или 32 мм.

Полиэтилен эластичен. Он растягивается и сжимается в зависимости от температуры окружающей среды. Благодаря этому он сохраняет прочность, герметичность и первоначальную форму

Устройство водопровода из источника под домом

Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.

Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.

Напомним, что главная цель скважины в доме — это сбережение финансов, так как если источник будет находиться в теплом подвале, то отпадает надобность в устройстве кессона, рытье траншеи, прокладке водопровода и его теплоизоляции. По самым скромным прикидкам устройство скважины под домом позволяет сэкономить не менее 30 тысяч рублей.

Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.

Последовательное соединение водозаборных точек

Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.

Параллельное соединение водозаборных точек

Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.

Установка и подключение насоса

Сначала в скважину устанавливают насос для воды. Модель и вид насоса выбирают в зависимости от глубины и производительности, нужного напора и предположительных объемов потребления воды. Для песчаных скважин используют насосы со специальным фильтром, который не пропускает песок. В любом случае выбирайте насосы только погружного типа.

Рядом со скважиной делают приямок с размерами 0,7 на 0,7 метров и глубиной свыше одного метра. Он обеспечит удобное и быстрое отключение насоса при необходимости. Стены приямка внутри выкладывают кирпичом или обшивают досками. Доски нужно пропитать антисептиками, чтобы древесина не сгнила. Дно засыпают щебнем и заливают бетоном. В приямок устанавливают трубу, на которую будет крепится шланг и электрический кабель.

Чтобы вода не замерзла зимой, нужно утеплить приямок. Либо в нижней части трубопровода делают сливное отверстие диаметром 1 мм. При закрытом кране вода будет медленно стекать в приямок и не замерзнет в трубах.

Устанавливают нанос строго по инструкции, после чего монтируют обратный клапан. Он призван удерживать в трубах воду под нужным давлением. Современные насосы уже имеют встроенный клапан. К установленному насосу подводят и подключат трубы.

Перед тем, как прокладывать водопровод, нужно правильно выбрать трубы. От качества и вида материала зависит срок службы и эффективность системы. Давайте рассмотрим плюсы и минусы каждого материала, из которого могут изготавливаться трубы.

Преимущества и недостатки песчаной и артезианской скважины

Для того чтобы обустроить систему водоснабжения из скважины своими руками, подойдут как и песчаные, так и артезианские источники.

Если потребление воды в доме не более 1,5 м3/ч, то вопрос ввода водоснабжения легко решается при помощи песчаной скважины. Данный объем достаточно оптимален для того, чтобы обеспечить водой небольшой домик.

Главными плюсами песчаной скважины являются небольшая стоимость возведения, нет необходимости прибегать помощи крупногабаритной техники и быстрота возведения. Но для коттеджа, где живут круглый год люди, песчаная скважина не самый лучший выбор.

Водоносные слои во время обустройства таких скважин, как правило, залегают не глубже 50 метров, что не гарантирует кристальную чистоту воды. Хотя в песчаной скважине вода намного чище, чем в колодце, но, тем не менее, в ней могут присутствовать различные примеси и агрессивные соединения. Все это из-за близкого расположения песчаного водоносного слоя к уровню поверхностных вод.

Производительность скважины равняется примерно 500 литра, да и срок эксплуатации всего лишь около 10 лет. Поэтому устройство водоснабжения такого типа для больших коттеджей не подходит.

Наиболее оптимальным вариантом является артезианская скважина, которая оборудуется на глубине от 100 метров. Главное преимущество скважины такого рода – это неограниченный запас воды отличающегося высоким качеством. Подобная скважина может выдавать до 10 м3/ч. Этого хватит для обеспечения водой дома и приличного участка рядом с ним. Срок эксплуатации такой скважины даже при активном использовании может достигать более 50 лет.

Располагающаяся на большой глубине вода, очищается и отфильтровывается естественным способом. Благодаря чему в ней не содержатся различные примеси и бактерии способные навредить здоровью человека. Если песочную скважину можно обустроить самостоятельно, то для артезианской необходимо прибегнуть к помощи специалистов.

Хоть для бурения артезианской скважины и требуются серьезные вложения, экономить тут не нужно. Данный этап лучше всего предоставить в распоряжение профессиональных бурильщиков, которые отталкиваясь от состава пород, которые залегают под участком, смогут определить водоносный горизонт и оборудовать скважину согласно всем правилам технологии бурения.

При профессиональном обустройстве скважины, а не своими руками, можно избавиться от целого горы проблем в последующем процессе эксплуатации.

Оборудование для установки автономного водоснабжения

Глубина залегания водоносной жилы и ее характеристики напрямую влияют на технологию самостоятельного обустройства скважины. При помощи специалистов можно спроектировать схему автономного водоснабжения в частном доме, которые знают, как подключить его правильно, или же воспользоваться готовым вариантом для домашнего водоснабжения.

В схеме водоснабжения частного дома присутствуют 3 основных элемента:

• источник (колодец, скважина);
• насосную станцию (насос + гидроаккумулятор);
• трубопровод. по которому будет подаваться вода.

Данные элементы оснащают дополнительным оборудованием:

• кессоном для скважины,
• автоматикой,
• очистными фильтрами для колодезных вод,
• водонагревателем.

Одной из важнейших деталей при обустройстве системы водоснабжения частного дома своими руками является насос, благодаря ему будет обеспечиваться непрерывный подъем и подача воды из скважины непосредственно в дом.

Для того чтобы обустроить автономную скважину вполне достаточно смонтировать устройство диаметр которого будет 3 или 4”, с встроенной дополнительной защитой от сухого хода. Это предотвратит перегрев и поломку агрегата когда будет достигнут минимальный уровень воды в источнике.

Монтаж пластикового, либо металлического кессона также предусмотрен технологией водоснабжения из скважины , он размещается таким образом чтобы обеспечить к нему свободный доступ , но это нужно сделать таким образом чтобы в него не попадала грязь и воды из внешней среды. Его монтаж необходим для того чтобы подключить насос в скважине и потом иметь возможность контролировать его функционирование.

Для обустройства водопровода из скважины в дом своими руками, наиболее популярными являются металлопластиковые трубы диаметром 25-32 мм, этот материал достаточно легко гнется и обладает отличным сопротивлением коррозии.

Водопроводные трубы необходимо прокидывать от источника к дому , их уровень прокладки должен находится ниже уровня промерзания грунта(не меньше 30-50 см). Монтаж системы водоснабжения невозможен без обустройства канализации, у которой должна быть предусмотрена установка септика с очистной системой и приемными камерами.

Варианты обустройства водообеспечения из скважины

Способ № 1 – подводка с автоматизированной насосной станцией. Если на участке имеется неглубокая скважина, и если уровень ее воды позволяет, можно установить ручной насос или насосную станцию. Принцип действия данной системы заключается в том что при помощи погружного насоса в гидропневматический бак откачивается вода, его вместимость может составлять от 100 до 500 литров.

Во время работы с неглубокой песочной скважиной, одним из более оптимальных вариантов является обустройство автоматизированной системы водоснабжения, обеспечивающее бесперебойную подачу воды в дом.
У самой емкости для накопления есть резиновая мембрана и реле, которые регулируют давление воды внутри емкости. Если бак заполнен, насос выключен, в момент, когда начинает расходоваться вода, реле подает на насос сигнал на включение и он начинает откачку воды из скважины.

Это означает что такой насос может работать как напрямую, подавая в систему воду, так и после того как падает давление в системе до определенного уровня, для того чтобы восполнить «запас» в гидропневматическом баке.

Сам ресивер (гидробак) необходимо разместить в любом наиболее удобном месте в доме, чтобы подвести трубопровод, обычно, это подсобное помещение. От кессона к месту ввода трубы в дом вырывается траншея, на дно которой прокидывают водопроводную трубу и электрический кабель питания для насоса.

По возможности, рекомендуется купить нагревательный электрокабель, который кроме питания насоса, будет также осуществлять прогревание трубы в зимнее время, тем самым предохраняя ее от замерзания.

Способ № 2 – с монтажом глубинного насоса. Во время такого способа водоснабжения, задачей глубинного насоса является откачка воды из скважины в накопительный бак, который располагается на самой возвышенной точке дома. Как правило, для обустройства накопительного бака отводят место на чердаке или втором этаже дома.

Если принято решение о размещении бака на чердаке, необходимо его стенки утеплить, что предотвратит замерзание в нем воды в зимнее время. Из-за расположения бака на высокой точке, создается эффект водонапорной башни, во время которого из-за перепада высот между гидробаком и точками подключения возникает давления, в этом случае 1 м водяного столба равняется 0,1 атмосферы.

Бак ка правило бак изготавливается из пищевого пластика либо нержавеющей стали. Объем от 500 – 1500 литров. В зависимости от объема емкости, зависит количество воды: это важно, так как во время отключения электроэнергии она будет в кран поступать самотеком. Монтаж концевого поплавкового выключателя обеспечит автоматическое включение насоса когда падает уровень воды в баке.

Глубинные насосы используются в случае , когда расстояние до уровня воды в скважине более 9 метров. При выборе насоса, необходимо учитывать производительность скважины. Невзирая на то что от мощности устройства будет зависеть только скорость накопления водонаккопительного бака, во время приобретения лучше руководствоваться отметкой максимального расхода воды в доме.

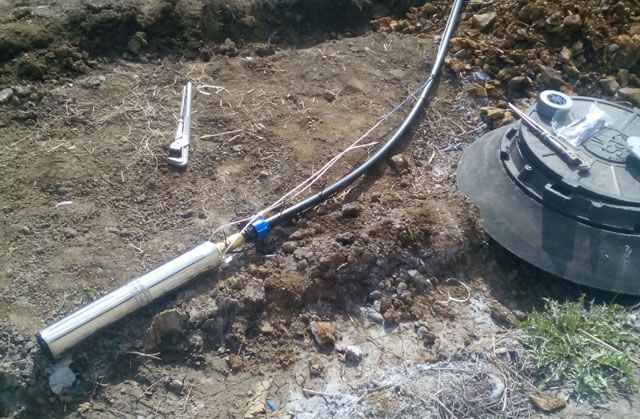

Глубинный насос вместе с трубой и электрическим кабелем опускают в скважину, подвешивая его при помощи лебедки на оцинкованном тросе, лебедку также необходимо установить внутри кессона. Для того чтобы поддерживать необходимый уровень давления внутри системы и для того чтобы вода не откачивалась обратно в скважину, выше насоса монтируется обратный клапан. После того как установлены все элементы системы, необходимо лишь проверить внутреннюю разводку к точкам подключения, после чего подключить оборудование к щитку управления.

Устройство источника: выбираем самый лучший

Для круглогодичной подачи воды в свой загородный дом наиболее часто используются песчаные или артезианские скважины. Разберем подробнее, какая из них лучше всего подойдет для вашего участка.

Песчаная скважина способна обеспечить чистой проточной водой небольшой дом и его придомовую территорию, из расчета среднего потребления не более 1,5 куб. м/час. Она идеально подойдет для дачи или небольшого коттеджа.

Бурится на глубину от 10 до 50 метров, чего хватает в большинстве случаев. Жидкость в такой скважине обычно чистая, но тем не менее установка фильтров обязательна, так как может содержать в себе различные примеси. Производительность довольно скромная не более 5 куб.м/час, и срок ее работы обычно находится в пределах 10 лет.

Если вы планируете круглогодично проживать в своем доме и сделать водопровод от скважины, в таком случае – артезианка будет идеальным выбором.

Бурится она на глубину более 100 метров. Главным достоинством считается огромный запас чистейшей воды. Она способна отдавать до 10 куб.м/час. Обычно этого хватает для бесперебойного водоснабжения большого дома с участком, в котором проживают 4–6 человек. При должном уходе способна проработать не менее пятидесяти лет.

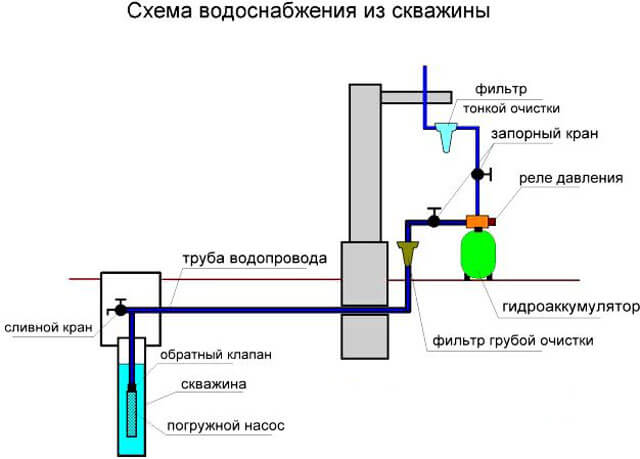

Как завести воду в дом

Принцип водоснабжения относительно прост и подразумевает наличие небольшого кессона – резервуара, расположенного над источником, в котором находится оборудование для контроля скважинного насоса. Если зимы в вашем регионе не холодные, в кессоне устанавливается гидроаккумулятор.

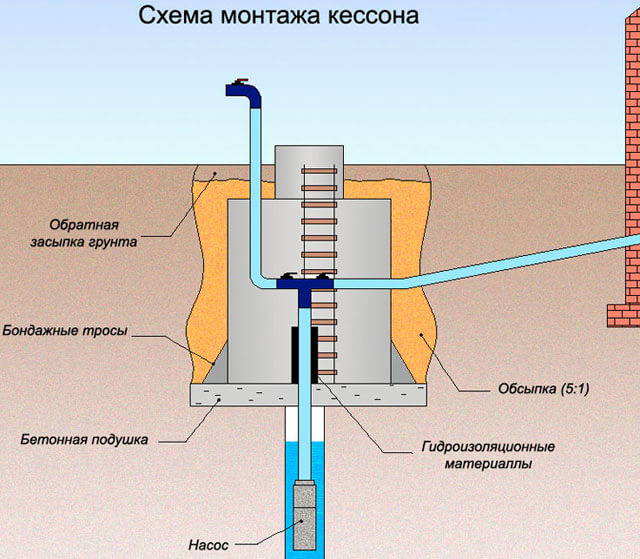

Кессон может быть сделан как из пластика, так и из металла или кирпича. После, от него прокапывается траншея глубиной ниже точки промерзания грунта на 15–20 см. На дно укладывают трубопровод, по которому будет подаваться вода. Также в траншее должен быть проложен электрический кабель, от которого в дальнейшем будет запитан погружной насос.

Зимний вариант. Если зимы в вашем регионе очень холодные, нужно теплоизолировать ввод воды в дом.

Система водоподготовки рассчитывается для каждого участка индивидуально, в зависимости от анализа воды из скважины. При этом следует устанавливать фильтры непосредственно перед входом в накопительный бак. Собственно, именно так и выглядит схема водоснабжения частного дома от скважины с гидроаккумулятором.

Правила прокладки труб

Перед тем как провести воду в дом, следует вспомнить, что комплектующие, из которых будет собрана вся система, должны быть устойчивы к воздействию различных химических веществ и существенному перепаду температур. Обычно используются изделия из полиэтилена, полипропилена или поливинилхлорида. Наиболее подходящим диаметром для наружной водопроводной трубы будет Ф32 или Ф40 мм, с таким размером они идеально стыкуются с большинством насосов.

Соединенная стык в стык труба утепляется, а затем укладывается в заранее выкопанную траншею. Глубина ее прокладки обязательно должна быть ниже промерзания грунта. На дно траншеи рекомендуется уложить слой щебенки или крупного песка. Для обеспечения круглогодичной подачи питьевой воды следует подумать об укладке нагревательного кабеля – его стоимость несравнима с трудозатратами, необходимыми на размораживание трассы.

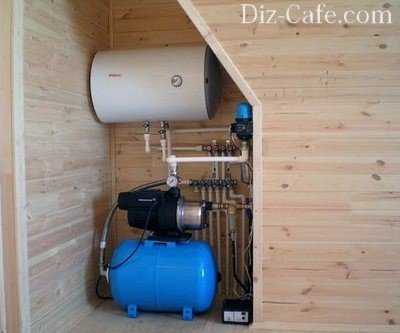

Размещение водопроводного оборудования

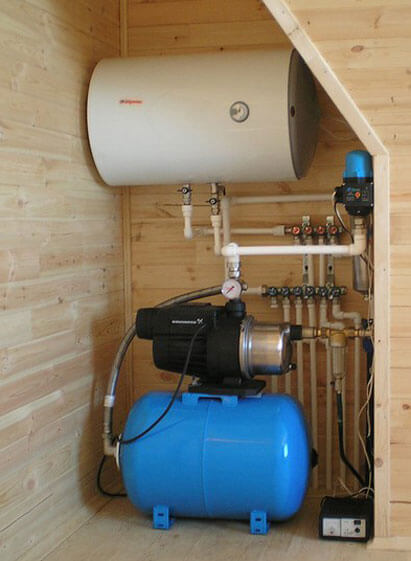

Насос, накопительный бак и система фильтров монтируются, обычно в подвале, неподалеку от точки ввода трубопровода.

Система водоподготовки комплектуется следующими компонентами:

• Фильтр грубой и тонкой очистки.
• Фильтр обратного осмоса.
• Система снижения концентрации железа.
• Оборудование по минерализации.
• Система смягчения воды.

Разводка водопровода своими руками по схеме

Разберем пошагово устройство водопровода на примере коллекторного способа подключения:

1. После накопительного бака устанавливается запорный клапан, за ним монтируется тройник.
2. В тройнике поток воды разделяется на два направления — на систему фильтрации и для прочих нужд, которым очищенная жидкость не нужна (полив огорода, мытье автомобиля, стиральная машина).
3. Вода подводится к фильтру глубокой очистки.
4. Потом монтируется тройник, от которого запитывается линия холодной и горячей воды. Она идет в нагреватель, а после него распределяется.

Практические советы по разводке трубопровода по дому

Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:

1. Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
2. Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
3. Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
4. Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:

• Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
• Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
• На всех важных участках водопровода установлены перекрывающие вентили.
• Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.

Монтаж трубопровода внутри помещения

1. Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
2. При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
3. Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
4. Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
5. Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
6. После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
7. После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.

Эксплуатация водопровода

• После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
• Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
• Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
• При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
• Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).

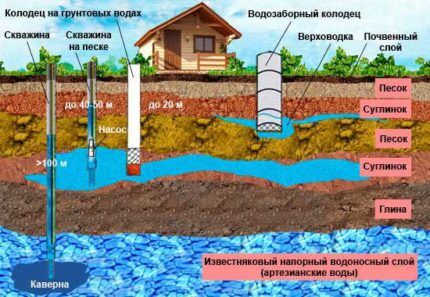

Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

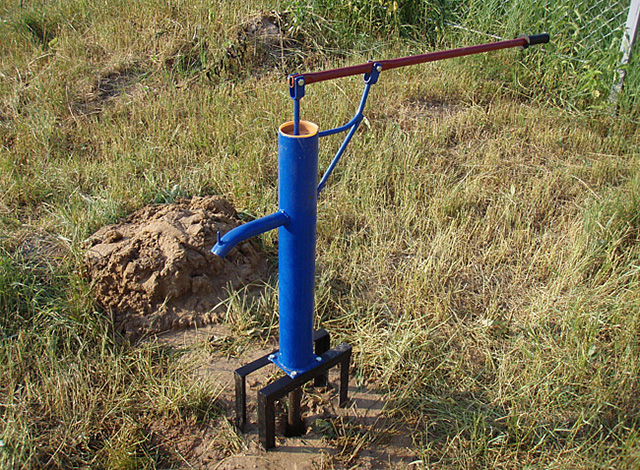

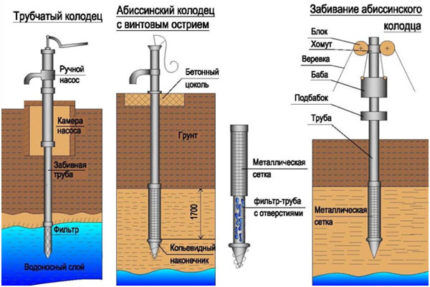

Абиссинский колодец – самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка

Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.

Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.

Галерея изображенийФото из Скважина игла, иначе абиссинский колодец, является самым простым и дешевым способом устройства источника воды для частного домаПробить абиссинскую скважину можно за один день. Единственный недостаток — глубина в среднем по 10 — 12 м, что редко позволяет использовать воду в питьевых целяхАбиссинский колодец можно устроить в пределах дома, расположив насосное оборудование в подвале или подсобном помещенииСкважина игла отлично подходит для добычи воды для полива сада с огородом и ухода за загородным участкомКомплект оборудования для абиссинской скважиныУстье скважины иглыАбиссинский колодец в подвале домаПолив огорода из скважины иглы

Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.

Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.

Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.

Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.

Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.

Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах

Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.

Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.

Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.

Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.

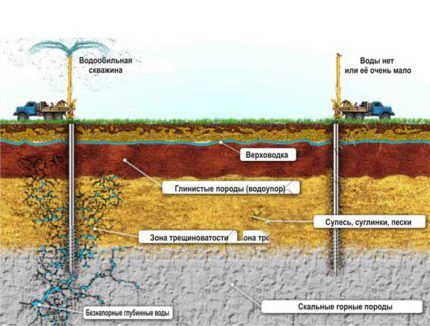

Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить

Обсадка артезианских скважин устраивается по телескопическому принципу. Каждый нижележащий ярус конструкции должен быть на 50 мм уже предыдущего.

На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.

Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.

Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды

Тонкости обустройства системы водоснабжения

Процесс обустройства автоматизированной системы поставок воды из скважины прямиком в дом для удовлетворения бытовых и хозяйственных потребностей условно можно разделить на несколько этапов. Разберем подробнее каждый из них.

Этап #1 — правильный выбор места

Первым делом нужно определиться с местом расположения скважины. Когда-то их предпочитали бурить прямо под домом — кухни тогда часто устраивались в подвале и такое решение казалось удобным.

Но дело в том, что при таком расположением проблематично промыть скважину при необходимости. А уж если она выйдет из строя, то то пробурить новую и вовсе невозможно. Так что лучшее место для скважины — где-то снаружи, хоть и не сильно далеко.

Обязательно учитываем санитарные нормативы. Точка водозабора должна находиться не ближе 20 метров от выгребной ямы или септика при глинистых грунтах: суглинках, супесях.

Наличие песка, способного пропускать и “впитывать” бытовые стоки, увеличивает указанное расстояние до 50 метров.

Расстояние между скважиной и поверхностными источниками загрязнения допускается 20 м, так как скважина считается защищенной точкой водозабора

Следует помнить, что чем дальше точка водозабора от точки водоразбора, тем больше средств уйдет на устройство водопровода. Дачникам, прокладывающим летний водопровод на участке, удаленность от источника не слишком интересна.

Учитывать ее должны любители постоянного проживания за городом. Ведь для сооружения стационарной системы водоснабжения потребуется рыть траншею.

Абиссинский колодец и мелкие скважины не стоит располагать ближе 5 м к фундаменту. Извлекая подземную воду, они будут заодно тащить частицы рыхлого грунта и постепенно вымывать породу.

Со временем процесс подобного ослабления может привести к просадке и деформации фундамента. Зато глубокие скважины на свойства подстилающих фундамент пород практически не влияют.

Этап #2 — определение общей схемы

Конструктивно вся схема выглядит просто. Главный элемент — насос. Он и поднимает воду с глубины. Может располагаться непосредственно в скважине (погружной тип) или работать на поверхности (поверхностный тип насоса). Первый вариант обеспечивает забор воды с большей глубины.

Внутренний водопровод устраивается или с расположенным на чердаке баком-накопителем, из которого вода поступает к потребителю самотеком, или с гидропневматической установкой, расположенной в подвальном помещении или перовом этаже

Второй удобнее монтировать и обслуживать, он предпочтительней при больших сезонных перерывах (на дачном участке, например). Но поверхностный насос не обеспечивает подъема с глубин свыше 8 метров.

Тут еще следует учитывать и удаление по горизонтальным участкам на поверхности — 10 метров транспортировки воды в горизонте приравниваются метру подъема. Кстати, еще одна причина не удалять сильно скважину от дома.

Далее вода поступает в резервуар гидроаккумулятора. Он представляет собой стальной или пластиковый резервуар. В нем имеется резиновая емкость, куда накачивают воздух.

Этот сжимаемый объем и создает давление в системе и вытесняет воду к точкам разбора— вода, как известно, не сжимается, а вот воздух таким свойством обладает.

Автоматика следит за перепадами давления. При падении давления ниже заданного уровня она включает насос, при достижении — выключает. Так создается стабильное давление в системе и нормальная подача воды к точкам разбора.

Мощность и объем гидроаккумулятора (и насоса) подбирают с небольшим запасом, исходя из пикового варианта расхода. То есть плюсуют все точки: туалет, раковину, душ и так далее. Если есть сезонный полив, то его тоже учитывают при расчете.

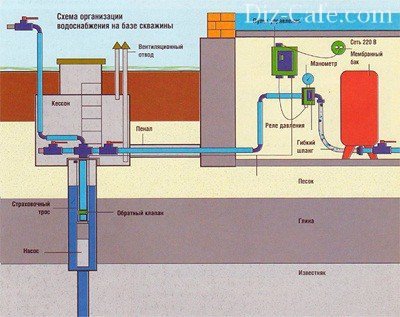

Типовая схема водоснабжения частного дома от скважины, обустроенной кессоном

Помимо насоса и накопителя, в набор входит обратный клапан, препятствующий току воды обратно в скважину, предохранительный клапан, сбрасывающий давление, различные датчики и реле, запорная арматура и фильтры.

Песчаные косые фильтры обязательны и предотвращают проникновения песка в систему. А вот фильтры тонкой очистки нужно подобрать, исходя из состава добываемой воды.

Все линии автономной водопроводной сети должны отсекаться запорными вентилями. Желательно, чтобы соединения выполнялись разборными — при помощи так называемых «американок».

Но вообще, окончательная конфигурация всей схемы варьируется, исходя из конкретных задач. Но основа на базе насоса и гидроаккумулятора всегда остается неизменной.

Схема водоснабжения из скважины не сильно сложная и может быть собрана своими руками

Этап #3 — компоновка и расположение оборудования

При монтаже водоснабжения из скважины своими руками чаще всего вызывает затруднение размещение оборудования. Тут вариантов много.

Наиболее рациональным стоит признать устройство кессона — специального колодца у скважины, где и располагают все механизмы. Получается, что оборудование стоит непосредственно у точки забора воды и затраты на транспортировку по горизонту минимальны.

Второй плюс — тишина в доме. Насосная станция довольно шумное устройство, так что размещение ее вне периметра жилой зоны оправдано.

Часто оборудование насосной станции устанавливают непосредственно в кессоне скважины — тише в доме

Кессон представляет собой укрепленную и утепленную яму с утепленным же перекрытием, заглубленным на глубину ниже расчетной точки промерзания.

Этим исключается промерзание кессона — дело в том, что температура на грунта на этой глубине примерно неизменна круглый год и всегда выше нуля.

Так что при нормальном утеплении стенок и оголовка кессона риска падения температуры нет. Наземные сооружения в таких случаях работают много хуже.

Если устройство кессона невозможно по каким-либо техническим причинам, устье скважины закрывают герметичным оголовком

Если нет возможности соорудить кессон, то все оборудование можно разместить и в доме.

Хорошо, если для этих целей будет выделено отдельное помещение.

При продуманном размещении оборудования оно не занимает много места в выделенном для него помещении

Если нет возможности выделения для подобных целей отдельной изолированной площади, можно для этого использовать ванную комнату.

Но если и там нет места, то можно присмотреться к шкафам под мойкой на кухне.

Накопительный бак, фильтры для очистки воды и систему нагрева лучше всего расположить в специально устроенном техническом помещении

Часто размещают под лестницей или в кладовке, хорошо для подобных целей подходит подвал или даже погреб — этот вид оборудования не так уж и громоздок и неприхотлив.

Тут главное не место монтажа, а его правильность. А уже само месторасположения на качество работы совершенно не влияет. На удобство доступа – да. Но не на работу.

Можно расположить оборудование в кухонном шкафу под мойкой – это один из самых популярных вариантов размещения оборудования

Этап #4 — особенности прокладки труб

Трубы для монтажа всей системы лучше брать пластиковые, ПНД. Они легкие, долговечные, надежные. Не боятся коррозии, на внутренней поверхности не образуется бактериального налета.

Стойко переносят гидроудары, могут выдержать замерзание воды внутри них. Хотя до этого, конечно, лучше не доводить. Их просто гнуть и резать. Допускается укладка непосредственно в грунт.

Утепление ввода на пути от скважины до дома никогда не бывает излишним. Особенно, если в регионе проживания наблюдаются холодные зимы

На участке вне дома трубы прокладывают на глубине ниже точки промерзания. В крайнем случае существует специальный низкотемпературный обогревающий кабель, который пропускают в трубу и подключают к электрической сети.

Он не дает замерзнуть воде внутри магистрали даже в сильные морозы. Но это лишний расход электроэнергии — куда проще и действенней просто осуществить прокладку трубы чуть глубже.

Если прокладка стационарного трубопровода производится ниже глубины сезонного промерзания грунтов, утепляют только участок выше уровня промерзания

Ввод водопровода от скважины в дом лучше производить тоже на глубине, под землей. Если это невозможно и приходится запускать трубу в дом через цоколь, то этот участок подлежит обязательному утеплению.

Причем утеплитель должен начинаться еще ниже уровня промерзания.

Если планируется выход питающей трубы в пределах промерзающего участка, ее следует обязательно утеплить — при этом утепление должно начинаться на участке, расположенном ниже расчетной глубины промерзания

Уже в доме монтаж может производиться любым способом: трубы ПВХ, медь, сталь и так далее — кому что удобнее и проще.

Главное, чтобы это было надежно и добротно.

Грамотное устройство водоснабжения от скважины до частного дома гарантирует безотказность работы системы и отсутствие поломок оборудования

Много вопросов вызывают расположение датчиков и их ассортимент, правила установки запорной и предохранительной арматуры.

Подготовительные мероприятия

Схема подвода воды в дом из скважины, расположенной на участке, предполагает использование следующего оборудования:

• Насосная станция.
• Система для очистки поднимаемой воды, которую нужно установить на подающей трубе.
• Водонагреватель и накопитель воды для обеспечения полного объема горячей воды.

В системе водоснабжения для подачи воды из скважины могут использоваться насосы двух видов:

• Погружной насос, который опускается непосредственно в скважину и способен поднимать воду с глубины 200 метров.
• Поверхностное оборудование работает на поверхности земли, поднимает воду с глубины не более 9 метров. То есть, это насос для скважины не погружной, его не опускают под воду.

Обустройство кессона

Обустройство кессона позволяет без проблемно выполнять работы по обслуживанию скважины и защитить источник водоснабжения от проникновения грунтовых вод. Обустраивая кессон для скважины своими руками, необходимо предусмотреть возможность спуска для проведения профилактических и ремонтных мероприятий.

Самостоятельное изготовление кессона для решения задачи, как завести воду в дом из скважины, можно осуществить с использованием кирпича или бетонного раствора, выложив или залив основание конструкции. Не исключается возможность использования специальных пластиковых колец, с обязательной засыпкой дна песком и щебнем и последующей заливкой бетоном.

Очень важно расположить трубопровод и кессон ниже уровня промерзания грунта, иначе обустройство конструкции потеряет смысл. Размер кессона может составлять 1,5*1,5 метра, поверхностная часть не должна превышать 30 см.

Перед тем, как завести воду со скважины в дом, в обязательном порядке выполняются гидроизоляционные работы снаружи кессона с использованием горячей битумной мастики и рулонных гидроизоляционных материалов. Также нужно продумать крышку для кессона, она должна полностью соответствовать параметрам конструкции. Необходимым условием является наличие отверстия в стенке кессона для соединения с наружным водопроводом.

Материалы и инструменты для проведения трубопровода

Основным элементом системы подвода воды в дом из скважины являются трубы.

Металлопластиковые трубы можно назвать самым экономичным вариантом. Они представляют собой два слоя полиэтилена, между которыми уложена алюминиевая прослойка. Благодаря гладкой внутренней поверхности, при подаче воды из скважины в дом на трубах не скапливается ржавчины и всевозможные соли. Наружный слой полиэтилена защищает алюминий от солнечного излучения, что способствует минимальному образованию конденсата. Недостатком металлопластиковых труб можно назвать плохую устойчивость к сильному нагреванию, при температуре 95 0С изделия могут деформироваться.

Водопровод из медных труб отличается высокими качественными характеристиками, но стоит достаточно дорого, что не всегда рационально для простой схемы подключения воды в частный дом из скважины. Из преимущественных моментов можно выделить устойчивость к коррозии, агрессивной среду и ультрафиолетовым лучам. Материал можно эксплуатировать в достаточно широком температурном диапазоне, не переживая за его деформацию.

Стальные трубы для подводки воды в дом из скважины также характеризуются высокой прочностью, надежностью и долговечностью. Однако при постоянном контакте с влажной средой на поверхности может образоваться ржавчина. Кроме того для соединения стальных труб необходимо использование сварочного оборудования и наличие определенных навыков и знаний.

Полипропиленовые трубы можно назвать оптимальным вариантом при решении вопроса, как подвести воду в дом от скважины, так как материал отличается высокими качественными и эксплуатационными характеристиками. Срок службы подобных изделий может достигать 50 лет, монтаж не представляет особой сложности. Соединение выполняется специальным паяльником или с помощью электросварки.

В случае установки коллекторной группы требуется большое количество труб. Конечная стоимость водопроводной системы зависит от материала, из которого изготовлены трубы.

Что касается инструментов для проведения водопровода от скважины в дом своими руками, то здесь также во внимание принимается материал для изготовления труб. Стальные и медные трубы требуют наличия льняной подмотки, гаечного, газового и разводного ключа, переходников, муфт, заглушек и сгонов. Для сборки металлопластикового водопровода нужно приготовить FUM-ленту, различные фитинги, гаечный, газовый и разводной ключ. Монтаж полипропиленового водопровода выполняется с помощью паяльника с разными насадками.

Использование дополнительного оборудования

Проводка воды в дом из скважины глубиной не более 8 метров, может сопровождаться использованием насосной станции, которая состоит из следующих элементов:

• Насос, тип и модель которого подобран в соответствии с индивидуальными условиями.
• Накопительная емкость.
• Гидроаккумулятор мембранного типа.
• Различные приборы для нагревания воды, включая ТЭНы и электрические бойлеры.

Насосная станция для скважины устанавливается для подачи воды непосредственно в систему водоснабжения. С помощью специального автоматизированного комплексного оборудования можно завести воду в дом из скважины и обеспечить нужный напор.

Оптимальной работы станции можно добиться при условии достаточно близкого расположения к точкам разбора воды. Это может быть цоколь или подвальное помещение, в котором есть отопление. Довольно часто выполняется подключение насосной станции к скважине своими руками, что позволяет сократить затраты.

Подключение воды из скважины к дому выполняется по следующей схеме:

• Подсоединяют трубу с бронзовым или латунным фитингом.
• Подключают сливной кран и тройник.
• Подсоединяют обратный клапан.
• Далее подключают кран для подачи воды.
• За краном следует фильтрующий элемент, в который вставлена металлическая нержавеющая сетка.
• Затем подключают накопитель и реле давления.
• После этого должен идти датчик сухого хода и фильтр тонкой очистки с переходником на трубу диаметром 250 мм.
