Дренажный колодец своими руками: накопительный, ревизионный колодец для дренажа, как правильно делать отвод воды, обустройство емкости

Что это такое, как работает устройство?

Колодец для дренажа – это специальная шахта в земле, изготавливаемая из ЖБИ или ПВХ. Он состоит из дна, рабочей зоны, люка и позволяет собирать излишек воды с участка. По трубе внутрь шахты поступает вся влага, и он позволяет производить чистку всей системы.

Особенно необходим дренаж, когда дом располагается в низине, а в местности сравнительно большой уровень осадков или совсем рядом имеется грунтовая вода.

Установка дренажного колодца :

• исключает затопление погреба и подвального помещения;
• снижает давление от грунтовых вод;
• осушает почву на участке.

Схема ревизионной шахты состоит из таких элементов:

• люк. Он не допускает попадание в яму лишнего мусора, а также позволяет обслуживать коллектор;
• горловина – несущая часть сооружения;
• шахта – вертикальный туннель;
• дно – используется для сбора осадков.

Смотровые системы для дренажа необходимы:

• для периодической промывки конструкции;
• наблюдения за работоспособностью труб;
• осуществления планового техобслуживания.

При отсутствии этой коммуникации на придомовой территории будет скапливаться вода. Если даже проложить дрену и не установить смотровой колодец, то вся система будет забиваться, а влага останется в почве.

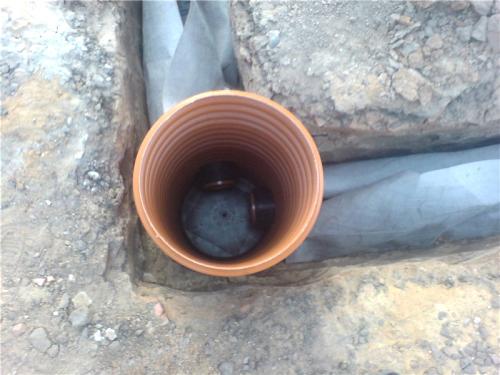

Поворотный колодец

Обустраивается в поворотный местах трубопровода. Главная функция – свободный доступ к трубам, для устранения засоров и осуществления ремонта. Размер конструкции напрямую связан с тем будут для работ опускаться в колодец или нет, если планируется проводить ремонт внутри колодца, то диаметр его должен быть как минимум 1м.

Рекомендация. Дренажные колодцы следует устанавливать на каждом втором повороте магистрали, если монтаж делается для сохранения фундамента, то по углам здания.

Ревизионные колодцы (смотровые)

Устанавливаются для проведения регулярных инспекций канализационной магистрали. Смотровой колодец позволяет быстро устранить причину аварии, провести профилактику трубопровода. Данный тип конструкции всегда большого диаметра, так как при возникновении проблемы всегда осуществляется спуск на дно, для ее решения. Монтаж ревизионных колодцев делается на схождении нескольких труб и на прямых отрезках магистрали каждые 30 метров.

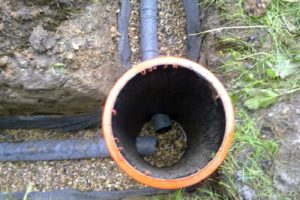

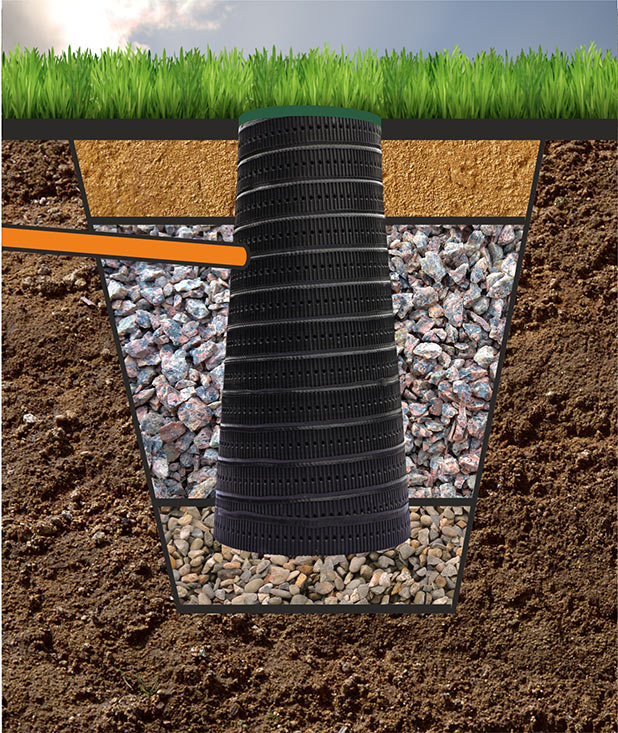

Поглотительный колодец

Устанавливаются точечно, для отвода лишней влаги из почвы. Они не имеют подвода к дренам, соответственно собранную воду в канализацию сбросить не могут. Вода скопившаяся отводится в нижние слои грунта.

Для монтажа поглотительного колодца потребуется:

•
  Вырыть котлован глубиной 2 м
• Дно застелить щебнем
• На щебень установить перфорированную трубу диаметром 1,5 м
• В колодец засыпается фильтрующими материалами (гравий, кирпичная крошка, щебенка и т.д)
• После заполнения полости вся конструкция накрывается геотканью и засыпается почвой.

Накопительный колодец

В большинстве случаев монтируются на территории, где планируется дальнейшее использование воды, а также при глубоком залегании водоприемных слоев.

Вода наполняет резервуар, после отводится в близлежащий водоем или применяется для бытовых нужд.

Габариты данного колодца выбирается в соответствии с целями применения и учетом установки насосного оборудования, для перекачки жидкости.

Стандартный дренажный колодец состоит из:

• Канализационного смотрового люка.
• Горловина.
• Шахта
• Дно (в поглотительных колодцах монтаж днища не требуется)

Обустройство дренажных колодцев осуществляется из пластиковых емкостей или бетонных колец.

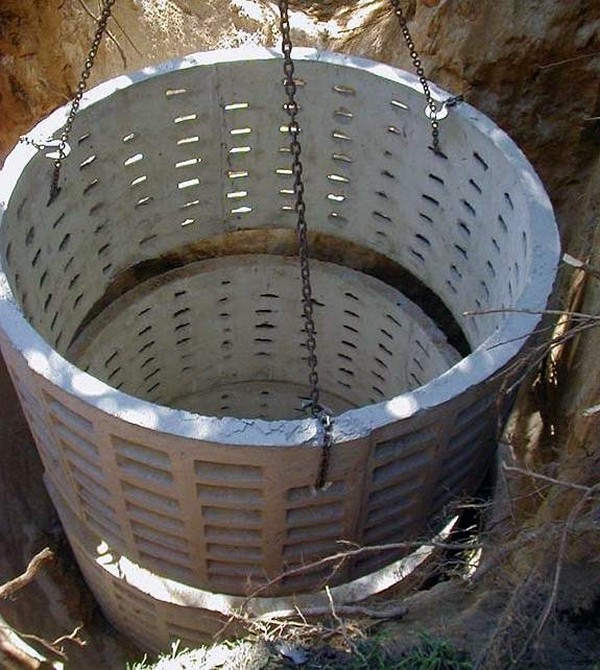

Дренажный колодец из бетонных колец

Кольца из бетона изготавливаются высотой от 270 мм до 1000мм, диаметром от 700мм до 2000 мм до, с люком, сквозные и с дном. С их помощью сооружаются дренажный колодец любого типа. Недостатком данного вида конструкции является сложность монтажа. Погрузить кольца в котлован без специального оборудования не возможно, они очень тяжелые. Наряду с этим они обладают высокой прочностью и долговечностью.

Дренажные колодцы из пластика

Пластиковые гофрированные шахты для дренажных колодцев более популярны, чем изделия из бетона.

• Отливаются с ребрами жесткости, что увеличивает их прочность
• Оснащены отводами для труб
• Обладают не большим весом
• Срок службы до 50 лет
• Не требуется герметизация
• Не подвержены гниению и коррозии
• Простой монтаж

На рынке представлен широкий выбор готовых изделий, которые можно купить или обустроить колодец самостоятельно, что значительно сэкономит бюджет.

Из чего и как правильно сделать?

В основном используется два материала для организации этой инженерной системы:

• железобетон;
• пластик.

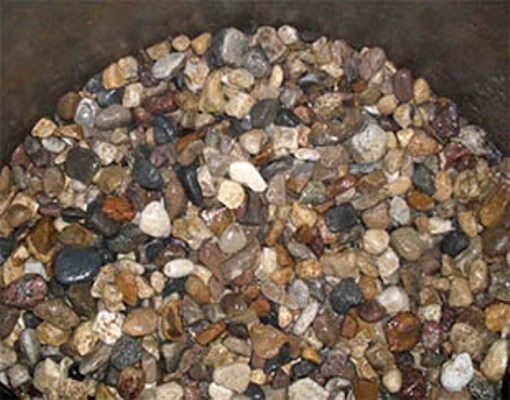

Под дренажник из бетонных колец укладывается подушка, выступающая в роли фильтрации. Она имеет толщину до 500 мм и состоит:

• из песка;
• гравия средней фракции;
• щебня.

Монтаж бетонных колец выполняется строго в вертикальном положении. Сверху коллектор оборудуется люком.

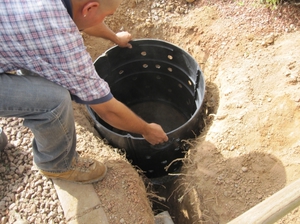

Пластиковые колодцы. Такие изделия отличаются небольшим весом, простой конструкцией и высокой прочностью. По внешнему виду это гофрированная труба, лоток с патрубками, горловина, пластиковая крышка и удлинитель, это что касается сборной конструкции. Есть и монолитная. Она намного прочнее на сжатие.

Плюсы бетонной и пластиковой системы для дренажа
Из бетонных колец	Плюсы: Благодаря высокой прочности возможность монтажа на большую глубину. Высокая стойкость к агрессивной среде. Простой и быстрый монтаж. Целостная структура кольца. Высокая устойчивость к движению грунта. Водонепроницаемость. Продолжительный срок. Возможность заказа разных диаметров. Армированная структура кольца придает высокую прочность
Из пластика	Плюсы: Минимальный вес. Несложный монтаж. Материал не подвергается коррозии, поэтому обеспечивается продолжительный срок. Имеет маленькие размеры. Нет необходимости привлекать специальную технику для установки. Герметичная конструкция обеспечивает экологически чистую обстановку на дачном участке. Всегда можно нарастить сооружение в высоту. Благодаря гофрированной поверхности, конструкция хорошо удерживается в почве

Расположение и нормы на участке

В начале, необходимо произвести точные расчеты. От дома и других сооружений расстояние не ближе чем 8 м. От днища конструкции до залегания грунтовых вод расстояние не меньше 0,5 м. Эти требования необходимо соблюсти для нормального функционирования.

Важно: если организован дренаж для септика, то расстояние от дна шахты до грунтовых вод не ближе чем один метр. В противном случае будет их загрязнение.

Дренажный сборный колодец должен располагаться в самой нижней точке всего дачного участка. Он сооружается на пересечениях/поворотах трубопровода. Это делается для предотвращения засоров. Конкретных норм нет относительно количества сооружений на территории. Влияет на это площадь участка, особенности грунта и степень залегания подземных вод.

Проект – важные моменты

Проект позволит максимально качественно распределить все важные составные части инженерной системы. На схеме должны быть указаны:

• расстояние между дренажными колодцами ;
• карта прокладки труб;
• расчет уклона и сечения труб;
• глубина и диаметр шахты ;
• уклон и глубина закладки труб.

Обязательно учитывайте следующие факторы:

• уровень залегания подземных/грунтовых вод;
• характер грунта;
• ориентировочный годовой уровень осадков;
• рельеф территории;
• есть ли поблизости какие-либо водоемы.

Важно: согласно СНиП уклон дрены на 1 м/п должен составлять 20 мм в условиях глинистого и 30 мм на 1 м/п в условиях песчаного грунта.

Помните, строить близко к фундаменту тех или иных построек запрещено, это может негативно сказаться на всем строении.

Инструменты и материалы для дренажника из бетонных колец

Устройство требует сбора необходимого строительного инструментария. Исходя из проекта и способа монтажа, можно использовать ЖБИ различных типоразмеров, например:

• с дном;
• сквозные;
• с люком и крышкой.

Большой вес колец требует привлечения подъемной техники для аккуратной их установки и транспорта, чтобы их доставить. Потребуются лопаты для копки траншей и ям, если объем работ большой, то заказывается спецтехника. Чтобы правильно установить ЖБ-кольца, требуется песок, щебень и гравий.

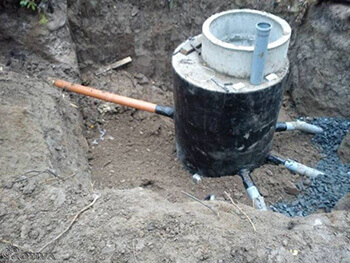

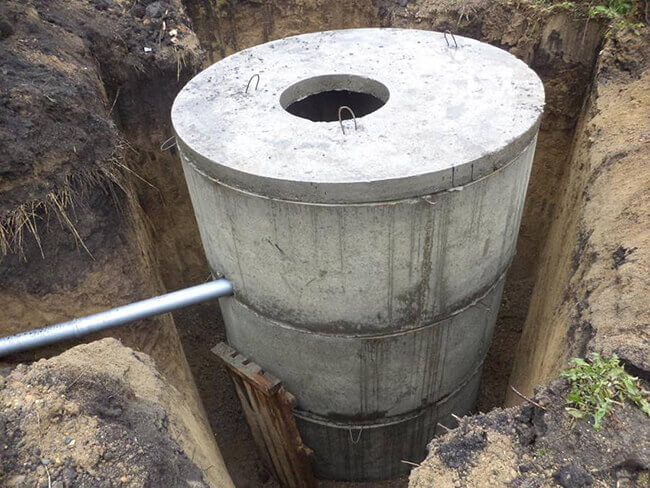

Пошагово: копка и установка своими руками

Монтаж осуществляется двумя способами:

1. Если диаметр кольца позволяет, сразу устанавливаете его в положенном месте. Внутрь него залезает человек и начинает подкапывать. Постепенно вынимается грунт, и оно будет опускаться вниз под своим большим весом. По такой технологии устанавливаются все кольца без привлечения спецтехники.

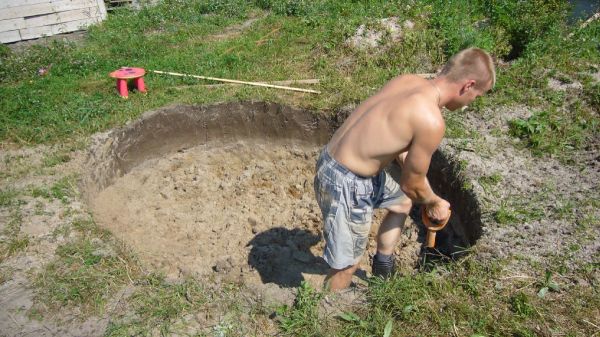

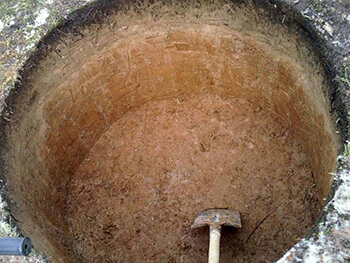

2. Предварительно копается шахта. Диаметр ямы должен быть на 400 мм шире наружного кольца. Копка может выполняться вручную, если нет возможности подъезда экскаватора к месту работы. Перед установкой колец дно рекомендуется засыпать подушкой из гравия толщиной до 200 мм. Особенно это хорошо, когда почва мягкая. Если коллектор будет накопительным или ревизионным, то нижнее кольцо должно иметь герметичное дно. Сделать его можно самостоятельно.

Независимо от способа установки, стыковка колец осуществляется при помощи цементно-песчаной смеси. После ее высыхания внутреннюю часть сооружения рекомендуется обработать гидроизоляционным битумно-полимерным составом.

На следующем этапе происходит копка траншей для прокладки трубопровода.

В нужных местах перфоратором пробивается дырка в кольце. В отверстие выводится труба, после чего это место обязательно замазывается цементно-песчаным раствором и битумно-полимерной гидроизоляцией.

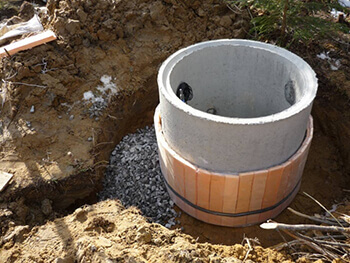

После окончания установки с наружной стороны кольца все пустое пространство заполняется щебнем. После подсыпки камней слоем до 0,5 м остальное засыпается глиной.

Если будет крышка из ЖБ, то она просто устанавливается сверху сооружения, и в ней монтируется люк.

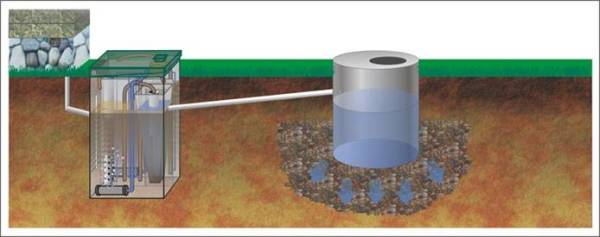

Руководство по монтажу дренажного колодца для септика своими руками

Вне зависимости от характеристик материала, используемого в изготовлении, объёма и других характеристик дренажного колодца для септика, самостоятельное возведение конструкции для дренирования предполагает обязательное соблюдение всех правил расположения и выполняется в соответствии с заранее подготовленной проектной документацией.

Под установку очищается место на участке, выполняется разметка, выкапывается специальный котлован, который позволит углубить монтируемое дренажное сооружение ниже уровня зимнего промерзания грунта.

Для создания донного фильтра применяется метровая засыпка. В качестве дренажа может использоваться засыпка гравия, щебёнки или шлака керамзита. Такой материал не только прослужит долго, но и обеспечит беспрепятственное отведение жидкости в грунт.

Особое внимание уделяется организации правильного соединения возводимой конструкции для водоотведения с обслуживаемым септиком при помощи канализационной трубы.

Участок врезки обязательно должен быть надёжным и герметичным.

Где можно и нельзя расположить?

Расположение дренажного колодца на участке должно соответствовать всем действующим в нашей стране строительным нормам и осуществляется согласно требованиям нормативных документов:

• расстояние от фундамента домовладения — не менее 5 метров, что предотвратит затопление подвала и разрушение фундамента;
• минимальное расстояние до водоёмов со стоячей водой — 30 метров;
• минимальное расстояние до водоёмов с проточной водой — не менее 10 метров;
• расстояние от деревьев — 3 метра;
• расстояние от кустарников — 1-2 метра;
• расстояние от края дороги и забора — 5 метров;
• расстояние от подземного газопровода — 5 метров.

Запрещено обустраивать дренажные колодцы и фильтрующие сооружения на участках с высоким уровнем залегания грунтовых вод, при наличии на территории водонепроницаемых почв и крутых склонов. Нельзя возводить водоотводные сооружения такого типа в непосредственной близости к объектам водоохраны.

Проектирование и размеры

В процессе проектирования учитываются не только оптимальные размеры дренажной системы, но также рассчитываются основные параметры, включая объём выбрасываемых сточных вод и площадь впитывающей поверхности.

Также при составлении проекта определяется место для монтажа и рассчитывается предполагаемая нагрузка на площадь и высоту донного фильтра, площадь стенной перфорации колодца.

Для правильного расчёта фильтрующей поверхности учитывается несколько параметров, включая показатели дна и стенок нижнего кольца с перфорированными отверстиями. Нагрузка на каждый квадратный метр такой поверхности в супесчаных и песчаных грунтах составляет 40 и 80 л/сутки, а для средне- и крупнозернистых грунтов нагрузка соответственно увеличивается на 10-20%.

Земляные работы и установка

Согласно опорной схеме, все типовые элементы дренажного колодца представлены стандартным канализационным люком, обеспечивающий свободный доступ ко всем коммуникациям под землёй, горловиной (в некоторых конструкциях такой элемент отсутствует) и шахтной частью, а также фильтрационным слоем на дне, который отвечает за сход очищенной воды в грунт.

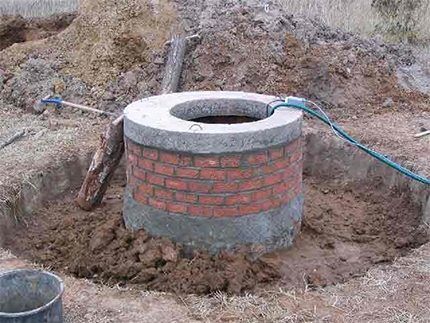

Кирпичный дренажный колодец возводится из обожжённого кирпича, который можно при необходимости заменить бутовым камнем. Конструкция может иметь круглую или квадратную форму, но первый вариант является во многих случаях более предпочтительным.

Сооружение для фильтрации стандартно углубляется на 2,5 метра. Котлован роется с расчётом засыпки слоя щебня, битого кирпича или гравия (40 х 100 см). На дно конструкции также засыпается метровый дренаж. Вентиляционная труба сечением 10 см должна возвышаться над уровнем земли на 50-70 см.

Пластиковый дренажный колодец может быть сборным или монолитным. Конструкция любого типа монтируется на невысокую песчаную подсыпку, которая способствует выравниванию стенок из полимерного материала.

На дно шахты засыпается двадцатисантиметровый слой щебёнки мелкой фракции, поверх которого желательно уложить небольшое количество кирпичного боя или шлака. Пространство между стенками котлована и установленным очистным колодцем нужно также заполнить дренажным материалом.

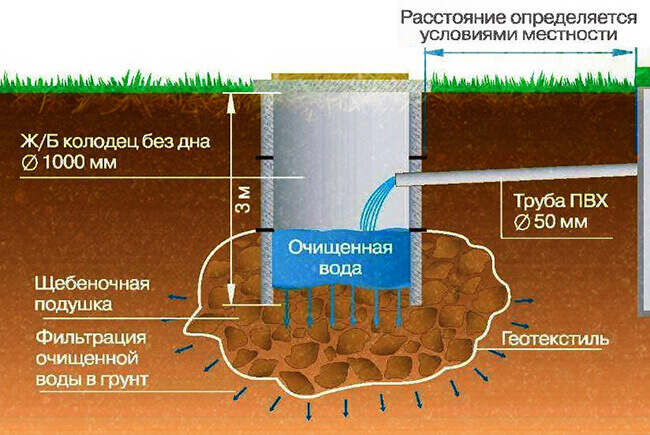

Под бетонный дренажный колодец выкапывается котлован, ширина которого должна быть чуть больше размеров колодца. На дне котлована обустраивается полуметровая щебневая подушка, после чего на бетонную стяжку устанавливается первое бетонное кольцо, верхняя часть которого промазывается жидким стеклом.

Аналогичным способом опускаются оставшиеся кольца, а для подсоединения канализационной трубы проделывается отверстие. Сверху монтируется люк для ревизии и обслуживания, а пространство между стенками котлована и дренажным колодцем засыпается и утрамбовывается.

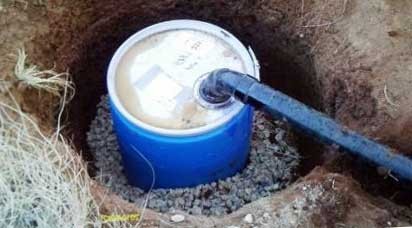

Дренажный колодец из пластиковых бочек отличается небольшими габаритами и низкой производительностью. Две ли три бочки друг с другом соединяются последовательно, а герметизация стыков выполняется стандартным силиконовым герметиком.

При этом последняя бочка может устанавливаться вверх дном.

Для подсоединения дренажного колодца к септику применяется наружная канализационная труба. Обратная засыпка бочки выполняется щебёнкой. Аналогичным сыпучим материалом обеспечивается эффективный дренаж внутри сооружения.

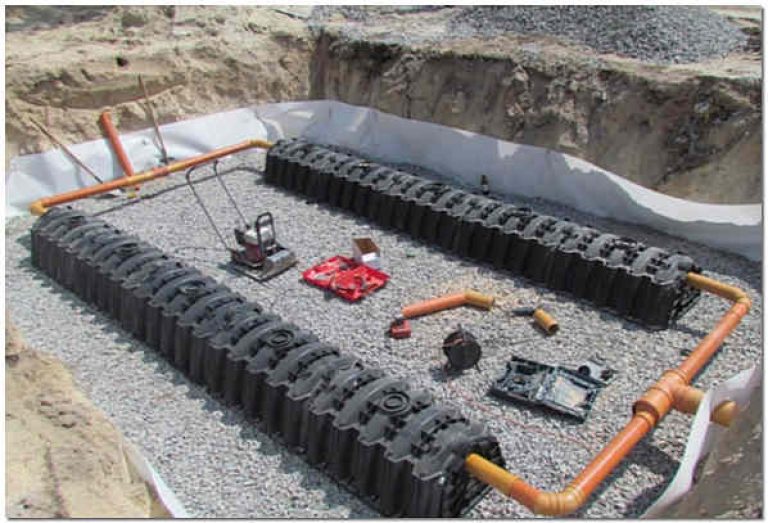

Дренажное поле, тоннель: когда нужно и как сделать

Стандартные дренажные тоннели и поля предназначены для сбора и последующего отведения ливневых, а также предварительно очищенных канализационных вод. Такие сооружения лучше всего устанавливать при больших объёмах перерабатываемых стоков.

При выборе конструкции следует помнить, что все дренажные тоннели представляют собой особую разновидность полей фильтрации или аэрации отводимых сточных вод.

Глубина дренажа очистного сооружения в виде аэрационного поля составляет примерно 50 см, а уровень наклона трубопроводной системы должен иметь угол 1,5о.

Дренаж располагается с минимальным расстоянием не менее 30 м от водозаборных сооружений, что позволит исключить риск заражения питьевой воды. На первом этапе монтажа подготавливается участок под укладку перфорированных труб.

Нижняя часть траншеи засыпается крупным песком, а затем щебёнкой или галькой. Дренажная конструкция представлена двумя-тремя или более веток, а вентиляция обеспечивает приток воздуха в систему. После укладки перфорированных труб выполняется обратная засыпка.

Для отведения очищенных сточных вод устанавливаемый тоннель углубляется примерно на 160-180 см. Трубы устанавливаются с торцевой части тоннеля. С этой целью сначала просверливается при помощи коронки 120 мм отверстие, после чего монтируется переходной манжет диаметром 110 мм.

Подающий трубопровод должен заглубляться в дренажный тоннель на 20 см. На верхней части тоннеля, при помощи специальной манжеты, устанавливается труба для воздушного выпуска и мероприятий по инспекции системы. Под дренажный тоннель следует вырывать котлован, размеры которого превышают габариты тоннеля примерно на 5-10 см.

Дно и стенки траншеи застилаются геотекстилем и заполняются слоем щебня, после чего монтируется сама дренажная система и выполняется обратная засыпка сооружения.

Особенности дренажных колодцев из разных материалов

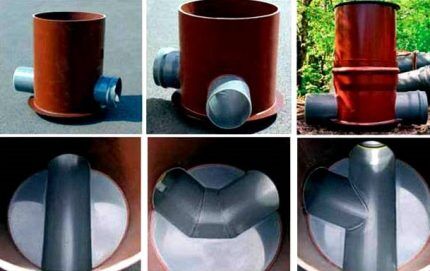

Типы дренажных смотровых колодцев

Смотровые колодцы, предназначенные для безнапорной дренажной системы, делят на следующие типы:

• линейные;
• поворотные;
• узловые с одним или двумя узлами присоединения.

Стандартные конструкции смотровых железобетонных колодцев заводской готовности разработаны согласно серии 3.003.1-1/87 «Сборные железобетонные цельноформованные колодцы для подземных трубопроводов».

Конструктивно смотровые колодцы всех видов канализационных систем отличаются количеством входных/выходных отверстий и их расположением

Линейные колодцы устраивают на прямолинейных участках трубопровода, имеют две трубы: подающую и отводящую.

Поворотные колодцы характеризуются допустимым углом поворота трубопровода, который зависит от диаметра трубы и размера рабочей камеры.

Узловые колодцы строят с таким расчетом, чтобы подсоединяемые трубопроводы имели острый угол с магистральным трубопроводом по ходу движения жидкости.

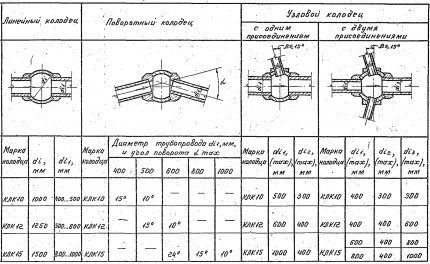

На схеме представлены планы смотровых колодцев с рабочими камерами 1000, 1200, 1500 мм (+)

Какому материалу отдать предпочтение

Смотровые колодцы могут быть промышленного или самостоятельного изготовления. Как правило, проект колодца согласовывается с эксплуатирующей организацией.

Промышленность предлагает различные варианты готовых смотровых дренажных колодцев выполненных из: бетона, полимеров или композитов. Колодцы самостоятельного изготовления дополнительно могут выполняться из кирпича, бута. У каждого материала есть свои плюсы и минусы.

При изготовлении дренажного колодца своими руками необходимо учитывать морозостойкость и влагостойкость материалов

Подавляющее большинство дренажных колодцев изготовлено из армированных бетонных колец.

Применение бетона имеет свои плюсы:

• отличное сопротивление выталкивающей силе воды;
• способность держать большие нагрузки;
• возможность изготовления вручную на месте сооружения;
• невысокая цена.

Армированный бетон имеет плотность примерно в 2,5 раза больше чем вода. Имеет большую массу и высокий коэффициент трения с окружающим грунтом, что хорошо компенсирует выталкивающую силу воды.

Вместе с тем большая масса бетона имеет свои минусы:

• необходимость применения грузоподъемной техники;
• сложность выполнения отверстия для ввода и вывода дренажных труб;
• необходимость обустройства подъездных путей на период проведения монтажных работ;
• невозможность добиться полноценной водонепроницаемости.

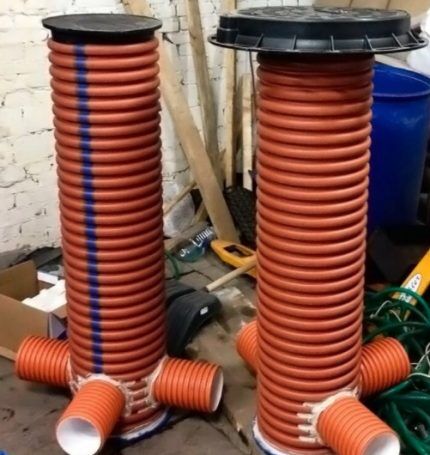

Композитные и полимерные смотровые колодцы заводской готовности могут применяться на трубопроводах до 400 мм.

Сооружение пластикового смотрового колодца напоминает конструктор, фасонные и функциональные части хорошо подходят друг к другу. Для достижения необходимых размеров пластик легко распиливается

Современное градостроение все чаще использует полимерные дренажные колодца.

Для этого есть ряд причин:

• простота монтажа;
• широкий выбор фасонных частей;
• высокая скорость сооружения;
• герметичность;
• малый вес.

Перевозка полимерных или композитных колодцев осуществляется обычным грузовым транспортом. Для сборки и установки колодца достаточно трех человек.

Однако и у таких колодцев есть минусы:

• высокая цена;
• недостаточная устойчивость;
• изготовление по индивидуальным проектным данным стоит очень дорого.

При приобретении пластикового колодца необходимо обращать внимание на выдерживаемые нагрузки, особенно если колодец монтируется в пределах проезжей части.

Галерея изображенийФото из Шаг 1: Сборка пластикового колодца начинается с установки днища на утрамбованное дно траншеи или котлованаШаг 2: Для устройства шахты от гофрированной полимерной трубы отрезается заданный проектом кусокШаг 3: На крайнее углубление гофры устанавливается уплотнительное кольцо, затем край с уплотнителем соединяется с днищемПосле подключения к смотровому колодцу труб траншею или котлован заполняют послойно грунтом. В завершении на горловину шахты устанавливается люкУстановка днища пластикового колодцаРаскрой пластиковой трубы на элементыУплотнитель для соединения с днищемОтсыпка грунта в траншею или котлован

Кирпичные колодцы имеют плюсы и минусы сходные с бетонными колодцами. К дополнительному преимуществу кирпичного колодца можно отнести простоту достижения заданных размеров. Однако такой колодец требует большего времени на возведение.

Кирпич удобно применять для получения необходимых размеров так как необходимые бетонные изделия не всегда есть в наличии

Дренажные колодцы, армированные бетоном

Это массивные железобетонные кольца для канализации, изготовленные на заводе. Их можно установить только при помощи специальной подъёмной техники, к тому же они дорого стоят и со временем могут разрушаться. Они имеют диаметр 70 см-1 м, т. к. в них обычно спускаются люди.

Пластиковые дренажные колодцы

В производстве используются материалы полиэтилен, поливинилхлорид, полипропилен. Пластиковые дренажные колодцы изготавливаются на предприятиях, имеют отводы для труб, соединяются с трубами при помощи резиновых манжетов, благодаря чему вся конструкция сохраняет герметичность. Специальная гофрированная поверхность позволяет пластиковому дренажному колодцу выдержать давление грунта.

Поворотные колодцы

Дренажная система представляет собой разветвлённую сеть труб, собирающих и транспортирующих ливневые и талые воды.

Но вместе с жидкостью в них попадают листья, песок и прочий мусор, способный воспрепятствовать протоку. Чтобы своевременно прочистить трубопровод необходимо наличие одного или более поворотных колодцев.

В этих сооружениях поток может совершить поворот на 90 градусов и устремиться далее без какой-либо задержки. В дренажных системах большой площади в поворотные полиэтиленовые колодцы могут сходиться сразу несколько труб, соединяясь в едином направлении. Данные конструкции, как правило, расположены в углах участка.

Смотровые колодцы

Следующим элементом ливневой канализации является смотровой колодец. Конструкции данного типа изготавливаются диаметром до 46 см. Этого вполне достаточно для проверки состояния участка дренажной системы, а при необходимости и его прочистки.

Если ливневая канализация расположена на большой площади, то для ревизии используются более габаритные сооружения. Такой канализационный колодец может быть в пределах от 90 см до 2 м в диаметре.

Сооружения большого объёма предназначены не только для приёма и передачи большого количества стоков, но и для удобства работы обслуживающего персонала.

В таких конструкциях имеются спусковые лестницы. Колодцы данного типа дополняют дренажную систему и устанавливаются между трубопроводами большой протяжённости.

Поглотительные колодцы

Если ливневые воды невозможно отправить в прилегающий водоём или придорожную канаву, в конечной точке сбора устраивают сооружение другого типа. Это поглотительный (фильтрующий) колодец.

Данная конструкция имеет глубину не менее 2 м, на дне которой устраивается подушка из щебня или битого кирпича. Толщина данного слоя не должна быть меньше 30 см при условии, что поверх него будет находиться геотекстиль, засыпанный грунтом.

Наиболее эффективно поглотительные пластиковые колодцы для канализации работают на песчаных и супесчаных грунтах. Собираемая вода не поднимается выше определённого уровня и нет необходимости в её откачке.

Коллекторные колодцы

Конечной точкой ливневой канализационной системы является коллекторный колодец. Именно в него собирается вся собранная вода, поэтому данное сооружение иногда называют накопительным.

Колодец в обязательном порядке должен быть укомплектован дренажным насосом.

Вся вода, собранная в данном сооружении, отправляется в расположенный рядом водоём или придорожную канаву. Также можно использовать принятую влагу для последующего полива.

Коллекторных ёмкостей может быть несколько. Большое количество используется для уменьшения системы трубопровода. Каждый канализационный пластиковый колодец в обязательном порядке должен иметь герметичное дно. Это особенно важно при высоко расположенных грунтовых водах.

Чтобы наполнение ёмкости происходило как можно дольше, колодец делают с большим диаметром. Месторасположение коллекторного колодца выбирают в самом низком месте. Это позволит собираемой воде самостоятельно передвигаться в конечную точку.

Дренажные колодцы из подручных средств

Такие колодцы любят сооружать дачники. Стоят они всего ничего, но их надёжность и долговечность весьма сомнительны.

Надо отметить, что колодцы большого диаметра (свыше 40 см) в Россию поставляются только под заказ. Среди всех материалов потребитель отдаёт предпочтение изделиям из пластика. Этому есть объяснение. Среди положительных черт дренажных колодцев из полимеров можно выделить:

•
  малый вес
• лёгкость монтажа
• приемлемая цена
• высокая кольцевая жёсткость
• высокая коррозийная устойчивость
• устойчивость к внешнему давлению
• морозоустойчивость
• ударопрочность

Однако можно найти и некоторые недостатки:

• пластиковые конструкции по прочности проигрывают железобетонным изделиям
• при неправильном монтаже могут деформироваться

Дренажные колодцы из кирпича

Это весьма удобные, высокопрочные конструкции, при возведении которых нужно воспользоваться услугами специалистов, из-за чего цена таких колодцев очень велика.

Крышки для колодцев

Дренажный колодец приобрести в Москве по оптимальной цене вам готова помочь компания «Аква Инжиниринг». Мы специализируемся на реализации такого оборудования более десяти лет и смогли включить в ассортимент продукцию ведущих производителей отрасли.

Дренажные разнообразные колодцы являются неотъемлемой частью систем инженерных коммуникаций. Назначением данного оборудования является:

• сбор воды при осушении территории;
• контроль за состоянием инженерной системы;
• чистка коммуникации.

Воспользовавшись нашими услугами, вы приобретете колодец для дренажа, который будет оптимальным для решения определенной задачи. Консультанты компании готовы ответить на все вопросы и помочь определиться с выбором. Разнообразие реализуемого оборудования позволяет удовлетворять любые требования. Системы осушения имеют значение на любых участках. Они обеспечивают снижение давления грунтовых вод на фундамент любого строительного объекта, что гарантирует продление срока его эксплуатации и отсутствие сырости в подвале или цокольном этаже. Поэтому для их реализации важно приобретать качественное оборудование, которое способно прослужить на протяжении многих лет, не требуя ремонта или замены.

Виды дренажных колодцев

Дренажными называют несколько видов колодцев, входящих в системы отвода воды. Они отличаются друг от друга по форме, размерам, месту расположения, функциям.

Водоприемный

Если рядом с участком нет централизованной канализации, оврага, водоема, другого объекта для отведения грунтовых вод, то обустраивают накопительный колодец (водоприемный, коллекторный). Дрены монтируют с уклоном, чтобы стоки в него со всех сторон попадали самотеком.

Собранную воду можно использовать в хозяйственных целях, например для полива огорода. В шахте допускается устанавливать дренажный насос для принудительного откачивания.

Смотровой

Проверить уровень заполнения осушительной системы, состояние трубопровода и при необходимости прочистить его можно через специальный смотровой колодец. Другие названия – инспекционный, ревизионный. К его нижней части подводят с двух противоположных сторон через патрубки 2 трубы.

Сооружение диаметром до 460 мм предназначено для промывки дренажа. В смотровые колодцы диаметром от 900 мм может спускаться человек. Их оснащают лестницей. Внутри можно установить насосную станцию. Дополнительная функция ревизионного сооружения – вентиляция водостоков.

Поворотный

Разновидность инспекционного колодца – поворотный. Его устанавливают на изгибе дренажной трубы или в точке пересечения нескольких (более 2) дрен. Функция – изменение направления движения потока воды и его размера, регулирование давления. Патрубки, как и у простых смотровых сооружений, находятся в нижней части шахты.

Поворотный инспекционный колодец.

Поглотительный

Поглотительный (фильтрующий) колодец предназначен не только для сбора, но и для очистки воды. Помимо цилиндрической, он может иметь форму конуса. Вместо дна у него фильтр толщиной около 300 мм из щебня или гравия крупной фракции, битого кирпича. Дренажные трубы подводят к верхней части шахты. Глубина таких сооружений – от 2 м.

Вода из поглотительного колодца просачивается в грунт, а не отводится. Поэтому фильтрующие сооружения устраивают на почвах, имеющих высокую поглотительную способность – песчаных и супесчаных. Нельзя делать их на участках с высоким уровнем грунтовых вод или с глинистой почвой. Важное условие – максимально допустимый суточный объем стоков 1 м³.

Для локальных очистных сооружений

Для глубокой очистки бытовых или промышленных стоков от отдельного жилого здания или предприятия обустраивают локальные очистные сооружения (ЛОС). Они могут отводить очищенную воду в централизованную канализацию или являются автономными системами.

Главная часть ЛОС – септик. Для обеспечения более тщательной очистки осветленных им стоков после него в автономной канализации ставят поглотительный дренажный колодец.

Монтаж дренажного колодца из бетонных колец

Для создания бетонного дренажного колодца используются армированные кольца из бетона: сквозные, с дном, а также конструкции, оснащенные люком и крышкой. Учитывая то, что данный тип изделий имеет большой вес, в процессе сооружения колодца потребуется привлечение специальной техники, с подъемными механизмами. Сделать это самостоятельно вручную невозможно.

Процесс установки бетонных колец начинается с вкапывания первого элемента. Для этого изделие ставится на место будущего колодца, а внутри него человек выкапывает грунт, который удаляется с места проведения работ. Постепенно кольцо будет проседать, когда же его кромка станет в уровень с землей, на него устанавливается следующий элемент конструкции.

Работы по установке бетонных колец таким способом осуществляются до тех пор, пока колодец не станет нужной глубины.

Для герметичности резервуара все стыки заделываются цементным составом и после высыхания гидроизоляционной мастикой.

Несмотря на сложность монтажа, колодцы такого типа продолжают применять, так как они обладают высокими эксплуатационными характеристиками.

Ключевой колодец для воды

Ключевой колодец довольно прост по конструкции. Главным условием его строительства является наличие на земельном участке открытого ключа (источника) воды. Явление это довольно редкое, но встречающееся в районах с высоким залеганием грунтовых вод.

При близком залегании грунтового пласта воды возможно сооружение искусственного источника. Для этого действия пласт воды должен находиться в непосредственной близости к поверхности.

Строительство колодца такого типа является малозатратным, но зачастую вода из источников имеет примеси стоков от бытовой деятельности человека. В любом случае воду перед определением возможностей потребления требуется качественно протестировать, провести анализы на химическое и биологическое содержание.

Ключевой колодец имеет два подвида в зависимости от типа источника:

1. Колодец на восходящем ключе;
2. Колодец на нисходящем ключе.

Восходящий ключ воды

Восходящий ключ источает воду вертикально от плоскости земли. Место ключа огораживают различными способами:

1. Устанавливают бетонное кольцо;
2. Монтируют деревянный сруб, уплотняют его снаружи слоем глины;
3. Устанавливают пластиковое кольцо.

Края ограждающей конструкции заглубляются на 300 – 400 ниже уровня воды. Верхняя часть колодца закрывается перекрытием с люком (створками, дверцей) для защиты от осадков, мусора, насекомых и так далее. Дно колодца оборудуется фильтром – насыпается 150 мм природного камня, доломита, гранита, крупного щебня. На крупную фракцию фильтра засыпается промытый кварцевый песок, толщина слоя – около 100 мм.

Конструкцию колодца бетонируют по периметру на ширину до 50 см и глубину до 400 – 500 мм. Эта отмостка предохраняет источник от попадания талых вод, избытка осадков, подтопления.

В ограждении оборудуется переливная труба, направленная в емкость сбора воды. В емкости организуется канал для перелива и отведения излишков воды. К резервуару подключается насосное оборудование и коммуникации.

Нисходящий ключ

Конструкция колодца на нисходящем ключе аналогична предыдущей, отличается внутренней компоновкой. Нисходящий ключ имеет горизонтальное направление, поэтому оборудуется не донный, а поперечный фильтр.

Внутренний объем колодца делится на два отделения. Вода направляется в первое отделение, заполненное слоями гравия средней фракции и кварцевым песком. Из верхней части отделения организован перелив во второй отсек, с бетонированным дном. Оттуда вода направляется в емкость.

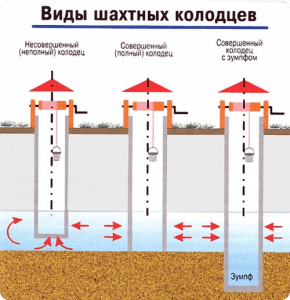

Шахтная конструкция и её функции

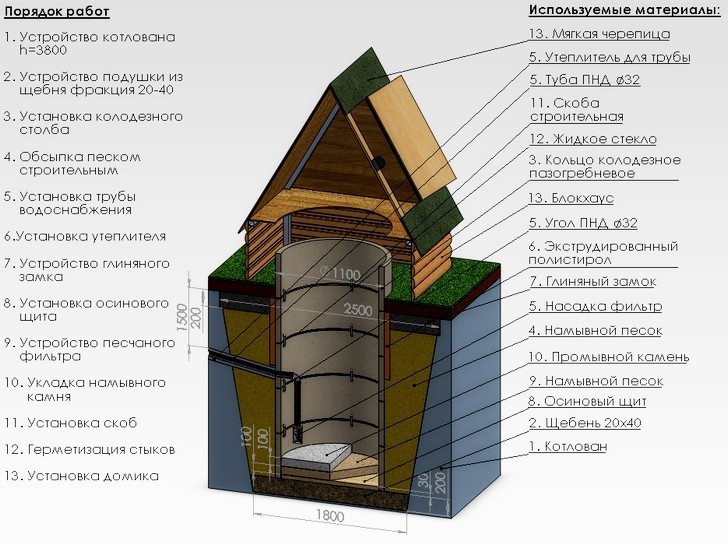

Функциональные особенности

Этот тип является самым первым, который был использован человеком для водообеспечения своего жилища.
Его размер и формы могут быть разнообразные:

• Квадратная.
• Круглая.
• Овальная.
• Прямоугольная.

Вода поступает через дно или частично через стенки.

Совет. Если грунтовые воды на загородном участке залегают не слишком глубоко, то рациональнее всего использовать для водоснабжения шахтный колодец.

Он может сооружаться на любом грунте, так как надежно укрепляется изнутри конструкции.
Стенами могут быть:

• Деревянные брусья.
• Бетонные колодезные кольца.
• Камень (бут или кирпич).

Применение материалов:

• Древесина использовалась тогда, когда не было других материалов. На данный момент стали часто выкладывать колодцы для воды при помощи кирпича или бутового камня.
• Для более длительного времени использования сооружения используются бетонные кольца, которые также имеют различные размеры и толщину.

Обязательным будет на дне и стенах такой конструкции использовать природные фильтровальные материалы:

• Песок.
• Щебень.

Глубина такого колодца может достигать 8-16 м. Все зависит от того, какого качества  вода вам необходима.
Видео в этой статье показывает процесс копания и сооружения шахтного колодца. Необходимо будет сделать и отделку шахтного сооружения.

Отделка шахтного колодца

Виды конструкций

Такие работы необходимы потому, что по внешнему виду колодец напоминает глубокую яму и в целях безопасности нужно будет ограничить ее любым современным строительный материалом.
Для этого сооружаются домики, которые могут быть из:

• Кирпича.
• Дерева.
• Пеноблоков.
• Пенобетона.

Рассмотрим подробнее:

• Если кирпич или другой подобный материал требует дополнительного декорирования, то древесина — нет.
• Кирпич практически всегда отделывается природным агломератом или искусственным камнем. Для подобных работ необходимо подготовить ровную поверхность.
  Древесина просто покрывается лаком.

Совет. Чтобы придать изысканность и привлекательный внешний вид наружной конструкции шахтного колодца, довольно часто на древесине вырезаются различные узоры, что смотрится оригинально.

Обязательным будет соорудить крышу, которая изготавливается из:

• Древесины.
• Профнастила.
• Металлочерепицы и прочих кровельных материалов.

Совет. Чтобы внутрь не попадал мусор нужно закрывать его крышкой из дерева или профнастила.

Трубчатый колодец

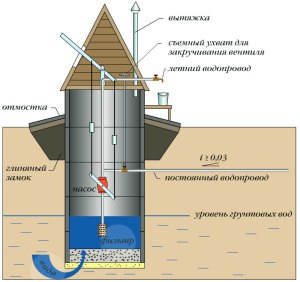

Трубчатая конструкция

Этот тип представляет собой скважину. Он не имеет большого размера, но глубина его может быть довольно внушительная.
Используются для его обустройства:

• Бетонные трубы.
• Пластиковые трубы.

Итак:

• Если шахтный колодец копают лопатой, то трубчатый бурят при помощи специального бура. Самое главное при выборе такого типа колодца установить месторасположение грунтовых вод, чтобы они не засоряли источник подачи воды.
• Трубчатый колодец должен быть хорошо оборудован, так как вода в нем не будет собираться. Для поднятия наружу воды используются различные автоматические приспособления.
• Скважина может быть простой или артезианской. Чем они отличаются? Последний тип воды более чистый и полезный.
  Залегает он довольно глубоко под землей и очень часто такая глубина составляет не менее 15-20 м.

Цена на трубчатый колодец гораздо скромнее, чем на шахтный. В процессе его сооружения затрачивается гораздо меньше строительного материала и сил.

Разновидности колодцев на загородном участке

Колодцы для воды могут быть разного размера и формы. Все зависит от свободного пространства на загородном участке и от того, какой тип водоснабжения будет использоваться.
Виды колодцев для воды:

• Восходящий.
• Трубчатый.
• Шахтный.

Рассмотрим подробнее конструкции:

• Восходящий тип может быть использован только в том месте, где на поверхность выходит родник или любой другой источник воды.
• Чаще всего он применяется в заповедниках, богатых ключами и прочими водоемами. Представляет он собой не слишком сложную конструкцию, которая выходит на поверхность грунта в виде небольшой трубы.
• На нее устанавливается фильтровальная станция, насос(см.Водяные насосы для колодцев: какой выбрать) может не понадобиться, так как вода сама поднимается на поверхность.

Совет. На загородных участках современного типа устанавливать такой тип колодца не имеет смысла.
Потребуется довольно много усилий для того, чтобы добраться до определенного слоя земли. В некоторых случаях восходящие источники могут находиться на глубине до 150 м.

Более востребованы для водоснабжения загородного участка считаются шахтные и трубчатые колодцы. На фото есть их примеры.

Обустройство дна колодца

Обустройство дна колодца донным фильтром предохраняет устье колодца от заиливания, очищает воду от крупных фракций песка, увеличивает срок службы колодца.

Формируется многослойный фильтр из нескольких слоев:

1. Нижний слой – 200 мм, крупный природный камень и другие подобные материалы;
2. Средний слой – средняя фракция материала, 150 – 200 мм;
3. Верхний слой – промытый и просеянный кварцевый песок, 100 – 150 мм.
