Что такое линейный дождеприемник?

Иногда вокруг дома уже сделаны отмостки, а строительство ливневой канализации еще не начиналось. Выходом из ситуации часто становится дренажный канал или, как его называют, линейный дождеприемник. Бетонные или пластиковые желоба устанавливаются за отмосткой рядом с дорожками и параллельно свесам крыши с небольшим уклоном.

В линейные дождеприемники поступают стоки с крыши и со всех частей участка, покрытого влагонепроницаемой облицовкой (керамическая плитка, асфальт, железобетонные плиты). Подобная система ливневой канализации охватывает значительно больше объектов, чем точечная. При выборе готовых линейных каналов стоит сконцентрировать пристальное внимание на такие важные характеристики‚ как класс допустимой нагрузки и предел механической прочности.

Самые слабенькие модели помечаются маркировкой А15. Это значит, что их эксплуатация допустима при максимальной нагрузке до 1‚5 т. Размещают их по контуру строений‚ в пешеходных зонах и вдоль дорожек для велосипедистов. Изделия класса В125 способны выдержать нагрузку до 12‚5 без ущерба своей целостности. Они не сломаются даже под воздействием веса легкового автомобиля, поэтому их можно устанавливать у гаража и на дорожке въезда во двор.

Дренаж и ливневая канализация на участке частного дома не требует установки массивных бетонных каналов. С возложенными задачами вполне справятся пластиковые желоба с классом прочности А‚ В‚ С. Изготавливаются такие дождеприемники из полипропилена или полиэтилена.

Значимой характеристикой при выборе изделий считается гидравлическое сечение‚ которое обозначается аббревиатурой DN. Оно должно совпадать диаметру труб‚ которые подводятся к лоткам. Для пластиковых резервуаров величина DN колеблется в диапазоне от 70 до 300.

Длина стандартного изделия – 1 м. Лоток оснащен замковой системой‚ при помощи которой резервуары можно построить в одну линию‚ подсоединить к трубам или выполнить ответвления. Обоснованный выбор для частного дома или дачи – изделия от DN100 до DN200.

Как работает ливневка

Устройство ливневой канализации простое. Это сеть каналов, туннелей или труб, которые отводят от фундамента дома и с территории участка дождевую и талую воду. Вывод организуют за пределы участка в естественные водоемы, канавы или овраги. Иногда устанавливают в грунт резервуары, где вода просто собирается, а затем насосами выводится дальше. При этом канализационная сеть является системой самотечной. Поэтому очень важно правильно выставить угол наклона труб или каналов от дома в сторону вывода за пределы территории. Кстати, угол наклона варьируется в пределах 3-7 градусов.

Устройство ливневой системы

Особенности конструкции

Основные различия между моделями дождеприемников заключается в форме исполнения корпуса:

  • квадратные или прямоугольные. Это самые распространённые и удобные изделия, которые устанавливают на территории частных домовладений, а так же вдоль тротуаров и дорог;
  • круглые. Эти изделия предназначены для размещения на ливневых колодцах-водосборниках. Они оборудованы специальными крепежами для обеспечения жёсткости конструкции;
  • круглые высокопрочные. Их устанавливают на автомагистралях, автостоянках и другой территории, по которой могут двигаться большегрузные машины и спецтранспорт.

Водоприемники для закрытой придомовой территории можно приобрести в специализированных магазинах стройматериалов. При выборе нужно руководствоваться проектными данными ливневки.

Функции дождеприемника

Используемые в ливневке дождеприемники, размещаемые в домах частной застройки, выполняют следующие функции:

  • предохраняют подвальные помещения от затопления;
  • собирают дождевую и талую воду, которую можно использовать в технических нуждах или для полива;
  • защищают придомовую территорию от размывания водой.

Конечно, все эти функции водоприемник будет выполнять только в том случае, если он правильно установлен с учетом объема сточных вод и рельефа местности.

Как выбрать и где установить дождеприемник

Прежде чем выбирать размеры и конфигурацию дождеприемников, нужно составить схему водоотведения. Она должна быть отображена на общем плане участка. Его можно набросать от руки или заказать в специализированных проектных организациях.

При самостоятельном проектировании ливневой канализации нужно найти все точки перепада высот, найти самую низкую и самую высокую. Таким образом определяют направление движения стоков. Исходя из полученных данных и объективных обстоятельств (климатическая зона региона, тип и состояние грунта, наличие или отсутствие водосточных труб) определяют требуемое количество дождеприемников и их оптимальный объем.

При проектировании точечных водоотводов ориентируются на правило: под каждой водосточной трубой свой дождеприемник. Его размеры выбирают в зависимости от того, будет ли он принимать только дождевые стоки с крыши, или дополнительно с верхних уровней участка. При отличной пропускной способности ливневки с трубами крупного сечения, достаточно установки емкостей небольшого размера.

Если предполагают наличие мусора в сточных водах, выбирают модели с корзинами. Если конфигурация канализационной сети многоуровневая, понадобятся изделия с поворотными патрубками, в том числе, расположенными под углом к корпусу.

Важно: При проектировании ливневки рекомендуется ориентироваться на СНиП 2.04.03-85. В этом документе определены параметры выбора всех элементов систем водоотведения в зависимости от климатических условий региона, рельефа местности, размеров осушаемого участка.

В зависимости от местоположения различают проходные и угловые приемники. Первые отличаются от вторых количеством и расположением точек подключения. Так, угловой дождеприемник 400х400 и труба ливневой канализации могут быть соединены с двух прилегающих друг к другу сторон, а прямоточный – с двух противоположных.

Виды ливневой канализации

Существует два вида ливневки:

Ливневая канализация в частном доме своими руками

Пример открытого и закрытого вида ливневой канализации.

  1. Открытого типа. Это прорытые канавы, в которые укладываются бетонные или пластиковые лотки. Сверху лоточную систему закрывают металлическими или пластиковыми решетками. До появления лотков вырытые канавы (траншеи) бетонировали вручную, или просто их засыпали щебнем или гравием.
  2. Закрытая. Это подземная сеть из труб. Сегодня используют обычные канализационные трубы из пластика, которые соединяются между собой раструбным способом.

Ливневая канализация в частном доме своими руками

Схема закрытой (подземной) ливневой канализации

Надо отдать должное, что обе разновидности сегодня применяются на загородных участках в равных долях. При этом лотки для ливневой канализации (бетонные или пластиковые) проще в монтаже. Вторые легче, а значит, и работать с ними проще, поэтому они так популярны и востребованы.

Разновидности

Дождеприемные колодцы различаются по используемому материалу. В продаже имеются устройства из:

  • чугуна;
  • пластика;
  • полимербетона.

Чтобы сделать правильный выбор, где и какой лучше установить, рассмотрим их технические характеристики, а также плюсы и минусы.

Из чугуна

Важной особенностью является большой вес. В то же время он способен справляться с нагрузкой до 90 тонн. Благодаря таким техническим характеристикам, чугунные изделия используются в местах, где предполагается серьезная нагрузка:

фото3

  • Проезжая часть.
  • Автомобильные заправки.
  • Авто стоянки.
  • Автомагистрали.
  • Пешеходные зоны.

Они прекрасно справляются с резкими перепадами температуры воздуха и имеют большую пропускную способность, поэтому застоя воды точно не будет. По своей форме такие изделия бывают квадратными, круглыми и прямоугольными. В зависимости от формы подбирается и соответствующая защитная решетка.

Данные конструкции в последние годы пользуются меньшей популярностью, так как на смену ему пришли новые технологии, которые значительно проще в монтаже.

Из пластика

Пластиковые корзины самые популярные. И это не странно, ведь материал отличается небольшим весом, что упрощает его транспортировку, установку и обслуживание. Современные модификации позволяют справляться с перепадами температур от -40 до +90 градусов по Цельсию. Преимущественно используется при обустройстве частного дома и дачи. В основе материала применяется полимербетон, полиэтилен и полипропилен.

фото4

По стандарту имеют кубическую форму. С каждой стороны есть патрубки, что позволяет подключать сразу несколько труб ливневой канализации. Диаметр патрубка может колебаться от 110 до 200 мм. При их выборе можно столкнуться с особой маркировкой изделия:

  • A – предусматривает нагрузку в 1,5 тонны. Сфера использования – пешеходные дорожки.
  • B – 12,5 т. Для гаражных и парковочных сооружений.
  • C – до 25 т. Используются на автомагистралях и автомобильных заправках.
  • D – до 40 т. Используется в местах, где эксплуатируется грузовой транспорт.
  • E – до 60 т. Стоянки грузовой техники.
  • F – до 90 т. Используется в месте передвижения массивной спецтехники.

Совет! Делать выбор необходимо исходя из цели использования.

Из полимербетона

фото5

Одна из разновидностей пластиковых водоприемников – полимербетонные. Изделие имеет в себе положительные технические характеристики пластика и бетона. Используется он при организации ливневки в парках, на пешеходных дорожках, автомобильных стоянках, проезжей части, во дворах, частном доме и прочее. Их используют при организации линейной и точечной системы проектирования.

Полезно знать! Помимо всех перечисленных, также существует железобетонный, его изготовить не составит труда. Для этого необходимо иметь соответствующую форму. Хотя это потребует время, но так можно сэкономить семейный бюджет.

Плюсы и минусы

Теперь в таблице предлагаем сравнить все перечисленные устройства из разных материалов. Для сравнения представим их положительные и отрицательные стороны:

Материал Достоинства Недостатки
Чугун
  • Высокая прочность.
  • Долговечность.
  • Устойчивость к колебаниям температуры
  • Большой вес.
  • Вероятность образования коррозии.
  • Проблемы с транспортировкой.
  • Трудно устанавливать самостоятельно по причине большого веса
Пластик
  • Минимальный вес.
  • Для монтажа не нужно задействовать специальную технику.
  • Переносимость температурных колебаний.
  • Устойчивость к механическому воздействию.
  • Исключается коррозия
  • Не справляется с большим весом, может лопнуть.
  • Вероятность утечки, если нарушается герметизация
Полимербетон
  • Устойчивость к морозам.
  • Переносит негативное воздействие химии и всевозможных агрессивных сред.
  • Высокая водостойкость.
  • Небольшой вес
Лишен заметных недостатков

Принцип работы

Водоприемник для ливневки работает по следующей схеме:

  1. Вода, стекаемая самотеком через водосточную трубу, попадает на решетку, которая выполняет декоративную функцию и служит как элемент предварительной очистки стоков.
  2. Мелкий мусор и песок остаются на дне фильтра или корзины дождеприемника, а вода направляется в канализационную трубу.
  3. Дальнейшее направление стоков указывает труба, установленная с уклоном в сторону накопительного колодца.
  4. В колодце стоки собираются и утилизируются (используются для полива растений или для технических нужд).

Схема работы достаточно простая. Но если хотя бы один элемент такой конструкции не будет справляться с потоком жидкости, вся система перестанет функционировать и произойдет затопление участка.

Размеры дождеприемника для ливневой канализации

Чтобы система удаления воды от дома работала надежно, необходимо правильно подобрать дождеприемник. Его размеры задаются проектом исходя из таких данных, как:

  1. Максимально возможный объем осадков на территории. Этот параметр учитывает количество снега и интенсивность дождей. Необходимые данные можно посмотреть в специальных справочниках СНиП.
  2. Коэффициент поглощения влаги. Его величина напрямую связана с типом покрытия участка.
  3. Площадь защищаемой территории.

Примером дождеприемника, расположенного на территории коттеджа может стать прямоугольная модель Д-А15-1-32*32 размером 456*460*69 мм или круглое изделие ДК диаметром 600 мм.



Критерии выбора конструкции и проектирование системы водоотвода

Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:

  • максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;
  • коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;
  • площадь территории, с которой будет отводиться вода.

По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.

Дождеприемник может быть расположен в любом месте, но нужно учитывать близость водостока

Дождеприемник может быть расположен в любом месте, но нужно учитывать близость водостока

Определяемся с моделью: правильный расчёт дождевых стоков

Чтобы определиться с моделью дождеприёмника, надо произвести расчёт ливневых стоков для своего участка (онлайн-калькулятор с пояснениями расчёта). В расчётах используются табличные данные по количеству осадков в регионе, коэффициент поглощения влаги разными видами покрытия, площадь вашего участка в плане (например, площадь ската крыши вы должны указать в его горизонтальной проекции).

Расчёт позволит определить объём проходящей воды в единицу времени (в литрах в секунду или в кубометрах в час). Исходя из этого выбирается один или несколько дождеприёмников определённого размера. Специалисты рекомендуют выбирать модель, немного превышающую по параметрам расчётную мощность устройства.

Где установить водосборники

Дождеприёмники могут размещаться:

  • под водосточными трубами;
  • в местах пересечения уклонов (при неровном рельефе) или тротуарных дорожек;
  • вдоль дороги;
  • у входа в дом;
  • на затяжных склонах.

Если летние дожди для вас редкость, а участок стоит на возвышенности и не страдает от талых вод, достаточно оборудовать точечный дренаж с пластиковым ливнеприёмником у дома под водосточной трубой.

Что понадобится для монтажа

Установка ливнеприёмника предусматривает земляные работы с использованием бетона, песка и гравия. Количество расходных материалов зависит от размера ливневой канализации и объёма дождеприёмника. Для монтажа пластиковоё точечной модели под водосточной трубой вам понадобится:

  • дождеприёмник (стоимость от 850 до 1400 рублей в зависимости от размера и комплектации);
  • оранжевая труба ПВХ для соединения с ливневой канализацией (от 300 рублей за погонный метр);
  • 2 соединительных уголка, если канава для труб находится ниже выходного отверстия ливнеприёмника (стоимость от 90 рублей за штуку);
  • 3 или 4 уплотнительные муфты (от 50 рублей за штуку);
  • 1 тройник, если дождеприёмник является частью линейной ливневой канализации (стоимость от 140 рублей за штуку);
  • инструменты — лопата, уровень, болгарка для разрезания труб, дрель, шпатель, резиновый молоток.

Смета на самостоятельное строительство линейной ливневой канализации составляется в соответствии с проектом, а сумма расходов зависит от её размера и количества комплектующих.

Инструкция по установке кубического дождеприёмника с боковой отводящей трубой (на отмостке дома)

Установка водосборника и его подключение к канализационной системе производится по предварительно составленному плану и после определения размеров отмостки. Этапы работы:

  1. Выкопайте котлован, по размеру превышающий объём контейнера на 30 или 40 см снизу и на 3 см с каждого бока. Это делается для того, чтобы сформировать под приёмником песочно-бетонную подушку и зафиксировать его с боков. Расположение котлована должно быть рассчитано так, чтобы струя из водосточной трубы попадала точно в центр решётки дождеприёмника.Точечный дождеприёмник
    Расстояние между трубой и решеткой должно быть таким, чтобы можно было извлечь корзину для ее очистки
  2. На дно ямы уложите песок или смесь песка с гравием, полейте и тщательно утрамбуйте. Слой подушки должен быть не менее 15–20 см.
  3. По уровню вровень с поверхностью выставите дождеприёмник, к нему подсоедините отводную трубу (или трубы, если их несколько).
  4. Залейте небольшое количество бетонного раствора, руками плотно зафиксируйте в нём короб и проверьте ещё раз точность установки уровнем. Если короб немного повело, подровняйте его с помощью резинового молотка.
  5. Далее всё свободное пространство в котловане равномерно заливается бетоном. Чтобы под его давлением стенки не деформировались, их можно укрепить решётками. Заливка производится до уровня вспомогательного слоя под конечное покрытие — асфальт или тротуарную плитку.Монтаж дождеприёмника
    В законченном виде для свободного слива воды решётка водосборника должна быть на 5 мм ниже поверхности конечного покрытия
  6. Установите перегородку-сифон и корзину внутрь дождеприёмника.

Конечным этапом должна быть проверка работоспособности устройства. Для этого в него из шланга направляется поток воды. Если система функционирует нормально, короб и труба закапываются, и можно приступать к оборудованию отмостки или укладке тротуарной плитки.

Если конфигурация вертикальная

Аналогичным образом происходит монтаж дождеприёмника с вертикальным стоком. Единственное отличие заключается в том, что у него отсутствует решётка, а водопроводная труба должна быть вмонтирована прямо в короб. Для этого не нужны переходники и уплотнители, водосточная труба просто вставляется в верхнее входное отверстие.

Соединение водосборника с трубой
Количество используемых соединительных модулей зависит от глубины траншеи

Для соединения дождеприёмника с водоотводным лотком используют различные соединительные модули, позволяющие закрепить трубу под разными углами. Сами лотки могут быть оборудованы отводными патрубками, что облегчает процесс стыковки. Все стыки также желательно проклеить герметиком.

Водоотводный лоток с соединительным патрубком
Наличие на лотке патрубка значительно упрощает процесс подключения лотка к дождеприёмнику

Установка дождеприемников для ливневой канализации

Как правило, дождеприемники устанавливают и под сточными трубами, и в местах луж или скопления дождевой и талой воды.

При монтаже важным моментом является учет глубины, на которой будет находиться дождеприемник, а также его размера.

Если провести все этапы установки правильно, то можно быть уверенными в том, что ливневая канализация прослужит долго и не будет засорена мусором.

Правила расположения

Если неправильно расположить дождеприемник, то большая часть воды будет оставаться на поверхности и устройство дождевой канализации окажется бесполезным.

Чтобы убрать как можно больше сточной воды, нужно устанавливать стоки в низинных точках местности или делать для них углубление, чтобы вода сама стекала к дождеприемнику.

Это правило касается и тех водостоков, которые установлены под сточной трубой.

Также нужно выбрать для стока под трубой такое место, чтобы струи воды попадали четко в центр дождеприемника.

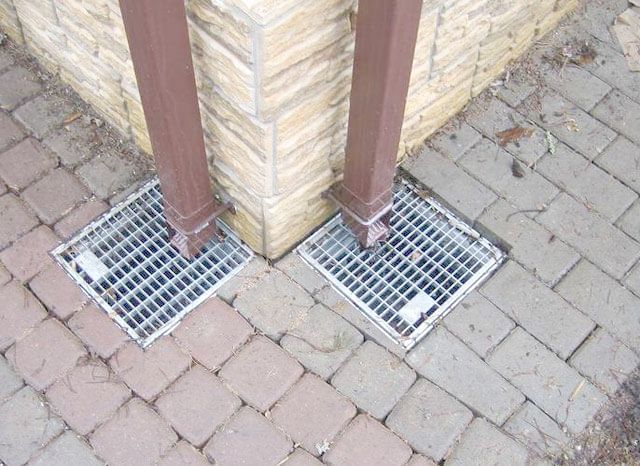

Пример правильной установки водоотвода под сточной трубой вы видите на фотографии ниже.

Дождеприемник под сточной трубой
Дождеприемник под сточной трубой

После выбора места для дождеприемника можно приступать к его монтажу.

Особенности монтажа дождеприемников

В первую очередь, при установке дождеприемников следует помнить, что водостоку нужно обеспечить прочное основание и хорошо зафиксировать его под землей.

Рассмотрим основные этапы при монтаже дождеприемника:

  • для начала нужно вырыть котлован, измерив глубину самого дождеприемника и добавив к ней 30-40 см, а также оставив 3 см по бокам для заливки бетоном;
  • на дно котлована насыпается песчаная подушка, которая заливается водой и плотно трамбуется;
  • дождеприемник нужно подсоединить к канализационным трубам, ведущим к коллектору и выровнять по высоте всю конструкцию;
  • на дно налить тонким слоем бетонный раствор и плотно уложить дождеприемник;
  • теперь бетон нужно аккуратно разлить по боковым сторонам водостока;
  • после этого можно установить перегородки и корзину дождеприемника.

После монтажа, поверхностный зазор вокруг водостока можно засыпать песком или гравием.

Общую схему установки дождеприемника вы можете просмотреть ниже.

Схема монтажа дождеприемника
Схема монтажа дождеприемника

Далее подключается сама ливневая канализация и дождеприемник готов к использованию.

Раз в 2-3 месяца его корзину нужно обязательно очищать от мусора, если делать это регулярно, то ваша ливневая канализация прослужит вам очень долго.

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора. Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор.

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Особенности пластиковых дождеприемников для частного дома

Используемые для индивидуального строительства, пластиковые или полимерные дождеприемники часто производят в форме куба с каждой стороной по 30-40 см. Под вставку трубок внизу и со всех сторон устройства есть адаптеры. Решетки для изделий из пластика выпускаются из полипропилена, чугуна или жести.

Еще одним преимуществом приемников для стоков из пластика является простота обслуживания. Чтобы вычистить данную конструкцию, необходимо лишь вынуть корзину и выкинуть ее содержимое, затем промыть и установить на место. При малогабаритных размерах и небольшой массе осуществить это очень легко. Трубоотвод при этом подсоединяется без применения специальных крепежей, а само введение допускается в двух плоскостях: горизонтально и вертикально.

Стоимость пластиковых приспособлений напрямую зависит от особенностей конструкции и производителя. Средняя цена достигает 700-800 рублей. Стандартные габариты приемников — 300×300х300 мм, а также 400×400х400 и 500×500х500 мм.

Пластиковые изделия классифицируют по максимально допустимой нагрузке на решетку. Учитывая данный параметр, выделяются следующие классы:

  • A – максимальная нагрузка составляет до 1,5 т. Такие устройства применяются на частных территориях и пешеходных дорожках;
  • B – выдерживают до 12,5 т, монтируются в гаражных кооперативах, на автомобильных парковках;
  • C – нагрузка до 25 т, могут быть размещены на автомобильных дорогах или автозаправочных станциях;
  • D – 40 т, могут выдержать вес грузового автомобиля;
  • E – до 60 т, могут устанавливаться на стоянках грузовых автомобилей и в других местах с повышенной нагрузкой;
  • F – до 90 т, размещаются на площадках для движения специализированной тяжелой техники.

Совет! Выбирая класс прочности дождеприемника, лучше перестраховаться и приобрести вариант с допустимой нагрузкой, которая немного превышает расчеты.

При любом размере и классе прочности приспособление для приема и отвода жидкости из пластика содержит в своей конструкции следующие элементы:

  1. Корзина – необходима для защиты системы от попадания в нее разного мусора. В подобных моделях мусор оседает на дно корзины, поэтому ее следует периодически доставать и чистить.
  2. Резиновый сифон – препятствует распространению неприятного запаха, который может появляться в результате гниения мусора и испарения воды со дна корзины.
  3. Перегородка – выступает в качестве гидрозатвора и необходима при присоединении к приемнику системы отвода воды.
  4. Крышка – требуется для полного закрытия изделия, применяется в холодное время года или тогда, когда данный приемник не эксплуатируется по каким-либо причинам.
  5. Решетка – через нее вода поступает в резервуар. Круглая или квадратная модель подбирается в соответствии с формой приемника.
  6. Люк – используетсяв колодцах закрытого типа.
  7. Удлинитель – позволяет увеличить глубину конструкции.

Помимо этого, модели рознятся по типу отвода жидкости. Он может выполняться вниз или в сторону, а выбор этого параметра зависит от конструкции самой системы ливневой канализации и места дождеприемника в ней.

Главной причиной выбора пластиковых изделий является их небольшой вес и, соответственно, удобство размещения. Монтаж ливневой канализации с дождеприемником их пластика   не требует применения специализированной строительной техники. Все этапы установки можно выполнить своими руками.

Расчет объема, глубины и уклона

Чтобы защитить жилой дом, хозяйственные постройки и сам участок от подтопления, заиливания и грязевых потоков после дождя, необходимо сделать правильный расчет ливневой канализации. Вся вода, которая попадает на участок, должна уходить в ливневки, дождеприемники и желоба.

Выбор габаритов дождеприемника и других его параметров нужно начинать, учитывая особенности канализационной системы и следующие данные.

  • глубина прокладки каналов;
  • объем отводимых стоков;
  • уклон каналов.

Исходя из этих параметров, определяется тип ливневой канализации и выбор дождеприемника.

Расчет глубины прокладки каналов. Если диаметр подземного трубопровода не превышает 0,5 м, то прокладка ливневой канализации осуществляется до уровня 30 см. При большем сечении каналов глубина заложения ливневой канализации в частном доме возрастает до 70 см.

Если на территории уже проложена система дренажа, то ливневую канализацию в частном доме располагают выше этой системы.

Совет! Все элементам канализации, расположенным выше уровня промерзания почвы, необходимо обеспечить утепление геотекстилем с засыпкой щебня.

Расчет объема стоков, отводимых с участка. Чтобы вычислить объем стоков, необходимо руководствоваться следующей формулой:

 Q=q20 x F x ¥, где:

Q — тот объем, который необходимо отвести от участка; q20 — количество выпадающих осадков. Эти данные можно получить в метеослужбе или взять в том же СНиПе 2.04.03-85; F — площадь, с которой будет отводиться вода; ¥ — коэффициент, учитывающий материал покрытия, которым оборудован участок или покрыт дом: — 0,4 — щебень или гравий; — 0,85 — бетон; — 0,95 — асфальт; — 1 — кровля.

Расчет уклона каналов. Верно подобранный уклон гарантирует свободное протекание жидкости по трубопроводу под действием физических законов.

Необходимый уклон ливневой канализации определяется в зависимости от диаметра используемых труб.

Если трубы имеют диаметр 20 см, то учитывается коэффициент 0,007. То есть, 7 мм на погонный метр трубы. При диаметре 15 см коэффициент составит 0,008. Уклон каналов в открытой системе колеблется в пределах 0,003-0,005 (это 3-5 мм).

А вот трубы, соединяемые с дождеприемниками и ливневыми колодцами, должны иметь на каждый погонный метр 2 см уклона.

На выбор дождеприемника также влияет интенсивность осадков, общие климатические условия, тип грунта и максимальная нагрузка.

Монтаж дождеприемника

Схема монтажа дождеприёмника
Для монтажа дождеприемника необходимо  сделать уплотненное основания из песка или  отсева  высотой  не менее 10 см. Далее нужно сделать подливку с бетона, в которую  установить пластиковый дождеприемник. Следом производится монтаж ливневой трубы для отвода воды,  производится выравнивание верхнего положения дождеприемника по уровню. Следующий шаг – заливка бетоном  на 7-10 см по боковым стенках. Для того,  что бы конструкция была герметичной, никаких дополнительных  специальных крепежных элементов не требуется.

Комплектация дождеприемников

Комплектация дождеприемников
Для  того,  что бы  мусор,  который попадает с водой не попадал в канализацию и не создавал там заторы, в комплектации дождеприемников желательно  приобрести сифон — перегородку и пластиковую дождеприемную корзину. Перегородки  нужны для поддержания корзины,  это  своеобразный гидрозатвор от запахов из ливневой канализации.  Корзина  служит для того,  что бы  в ней оседал  песок и всякая грязь,  которая вымывается с водой.  Пластиковые рамки устанавливаются  на дождеприемные колодцы. Принцип установки следующий: монтируется  рамка на уплотненное основание  с помощью шпильки,  далее для надежности заливается вокруг бетоном. На рамку устанавливается пластиковая или чугунная решетка.

Дождеприемники - лотки
Пластиковые каналы предназначены для поверхностного водоотвода. Специальные водоотводные лотки ставят  на уплотненное основание,  следом заливают снаружи бетоном для того, что бы уменьшить воздействие грунта на стенки лотка. Лотки  комплектуются специальной решеткой. Уклон площадки должен  выполняться с таким уклоном.  Что бы вода  вытекала в лоток с дальнейшим попаданием в  корзину пескоулавливателя.  Сам пескоулавливатель  служит  для защиты ливневой канализации от загрязнения. С помощью такой системы осушаются  дорожки, площадки во дворе перед домом или возле гаража или на  дачном участке.  Также  можно приобрести    и иные аксессуары —  заглушки  и повороты для каналов.

Профилактика неисправностей конструкции

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора. Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор.

Смонтировав самостоятельно ливневую канализацию частного дома или дачи‚ не следует забывать о том, что она нуждается в постоянном уходе. Профилактические мероприятия включают очистку лотков от осевшего в них мусора. Если пренебречь этой процедурой система обязательно даст сбой. Идеальный вариант — использование системы круглый год.

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Правильно установив дождеприемники для ливневой канализации, можно защитить свой дом и участок от подтоплений и скопления лишней влаги. Цены на эти простые устройства позволяют без проблем приобрести данную конструкцию, а простота монтажа и обслуживания сделали этот элемент системы отвода воды очень популярным.

Несмотря на то, что ливневая канализация является сложной инженерной системой‚ ее создание под силу даже человеку, не обремененному глубокими познаниями в строительном деле. Стоит в точности следовать всем советам, и ливневая канализация с дождеприемником вокруг частного дома будет работать эффективно и безотказно в течение долгого времени.

Вывод

Как видим из вышеизложенного,  технологии не стоят на месте и на смену традиционным изделиям из чугуна и  бетона пришли  полимеры.  Они легче, проще в монтаже и эксплуатации,  срок их эксплуатации  достаточно продолжителен и они не чувствительны к  перепадам  температур. Более того –  пластиковые  изделия абсолютно нечувствительны к  химическому воздействию агрессивных  соединений,  он дешевле,  может  исполняться в различном цвете.  Да и  воровать его ради  сбыта на металлолом  смысла нет. Но справедливости ради стоит сказать,  что  пластиковый дождеприемник рассчитан на максимальную нагрузку в 12 тонн,  так что  выбирая  дождеприемник надо учитывать  этот фактор.

Источники

  • https://SantehnikPortal.ru/kanalizatsiya/dozdepriemniki.html
  • https://stroim-dom.net/livnevaja-kanalizacija-v-chastnom-dome-svoimi-rukami/
  • https://gidro-exp.ru/articles/drenazh/dozhdepriemniki-dlya-livnevoy-kanalizatsii/
  • http://stroyusnulya.com/dozhdepriemniki-livnevki.html
  • https://WodaKachka.com/kanalizatsiya/osnashhenie/ustanovka-dozhdepriemnikov.html
  • https://ibuildrussia.ru/dozhdepriemniki-dlya-livnevoj-kanalizacii-naznachenie-vidy-i-pravilnyj-montazh
  • https://septik.guru/priusadebnoe-stroitelstvo/dozhdepriemniki-dlya-livnevoy-kanalizacii.html
  • https://fundamentt.com/dozhdepriemniki-dlya-livnevoj-kanalizacii/
  • http://remoo.ru/kanalizaciya/dozhdepriemniki-dlya-livnevoj-kanalizacii
  • https://moscowsad.ru/kak-vybrat-dozhdepriemnik-vidy-materialy-komplektaciya-montazh.html
[свернуть]
