Бурение скважины водой под давлением своими руками: видео-инструкция по монтажу, фото

Методика и принцип гидравлического бурения скважин

Метод гидравлического прохождения породы заключается в бурении скважин водой, под давлением подаваемой в углубление. Напор глинистого раствора, состоящего из смеси глины и воды, размывает породу и поднимает на поверхность. Используют напор одновременно с работой бурового снаряда. Жидкость выполняет функции:

• Размывает грунт на дне, способствуя углублению отверстия.
• Охлаждает буровой наконечник при прохождении твердых сухих пород.
• Поднимает извлеченную глину на поверхность.
• Укрепляет стенки ствола: глина остается на поверхности стенки, формируя обмазочный слой, предотвращающий от осыпания песка внутрь колонны.

В роторном бурении напор подают в ствол

Бурение практически любой скважины значительно ускоряется с помощью напора воды. Как вспомогательный метод размывка жидкостью применяется специалистами при роторном и вращательном бурении для размягчения пород при использовании ударных снарядов.

Какой источник можно пробурить с помощью насоса

Гидробурение используется как оптимальный метод в обустройстве скважин на воду любой глубины и конструкции. Универсальность гидравлического бурения – в возможности адаптации технологии к любым условиям:

• Неглубокие скважины (глубиной до грунтовых водоносов) пробивают вручную ударным снарядом или ручным буром, воду подают в ствол обычным бюджетным насосом типа «Малыш».
• Песчаные скважины (глубиной до 25 – 40 м) пробурить бытовым насосом невозможно. Используют буровые установки с подключаемыми мотопомпами и разными наконечниками-бурами.

Песчаные скважины бурят малогабаритной техникой

• Артезианские источники пробивают крупногабаритной техникой с профессиональными инструментами. Вода используется в качестве охлаждающей жидкости, когда достигают твердых известняковых слоев, для ускорения прохождения и подъема мягких поверхностных грунтов.

В каких грунтах можно использовать гидробурение

Гидробурение скважин применяют на всех типах грунта, кроме скальных пород и грунтов с каменистыми включениями крупного размера. При прохождении твердых грунтов камни дробят, используя долото, а напором воды вымывают фрагменты на поверхность.

Бурение поверхностной скважины можно выполнить с помощью обычного насоса (поверхностного или погружного), подключенного к резервуару с жидкостью. В мягких глинистых грунтах применяют смесь глины с водой. Мастера меняют состав раствора в зависимости от плотности и состава породы в шахте: вымыванием водой с примесью кварцевого песка бурят скважины в твердых слоях.

Поверхностный насос подключают к шлангам

Преимущества применения гидравлического бурения – экологичность и высокая скорость проведения работ. Метод отличается самой низкой трудоемкостью, ведь поднимать вручную извлеченный из ствола грунт не нужно. Стоимость оборудования – минимальная, применить в качестве помпы можно домашний насос. Еще одно преимущество – возможность провести полный цикл, от гидробурения скважины на дачном участке до запуска водопровода, своими руками, без привлечения специалистов. Верхний слой грунта на участке практически не повреждается, поскольку тяжелая техника не задействуется при обустройстве скважин на песок.

Что такое МБУ

Так как главным инструментом в проведении работ послужит вода, существует функциональный механизм, заставляющий ее работать. Малогабаритная бурильная установка (МБУ) – простое, мобильное и легко устанавливаемое устройство.

Состоит она из следующих элементов.

1. Базой помогает прочная сборно-разборная рама из металла.
2. Буровое приспособление.
3. Двигатель, передающий на бур упрочнение.
4. Водяная помпа для обеспечения нужного давления воды.
5. Лебедка.
6. Вертлюг – часть рабочего контура, создающая скользящую передачу к другим элементам устройства.
7. Лепестковый либо разведочный бур.
8. Переходные шланги, подающие воду к вертлюгу от помпы.
9. Формирующие колонну буровые штанги.
10. Блок управления агрегатом.

Подготовка к работам

Собрать установку предельно легко кроме того для новичка. На это уйдет не более часа и минимум свободного места на участке.

Сборка оборудования

Чтобы плодотворно потрудиться, обойдя все непредвиденные сбои, направляться пристально отнестись к монтажу приспособления.

Обратите внимание! Бурение скважины водой под давлением действенно при наличии песчаных, суглинистых либо глинистых грунтов. Для каменистых фракций этот способ считается негодным.

1. Сборку начинайте с рамы–базы.
2. Следующий этап – оформление приямков – особых технологических углублений. В них будет находиться нужный для гидробурения рабочий раствор. Расстояние от установки до приямков колеблется от 1 м до 1,5 м.
3. Пригодятся две углубления – главная и фильтрационная. Последнюю располагают ближе к установке, с шириной и глубиной ямы около 70 см. Поверхностная траншея соединит ее с главным приямком, метровой глубины и ширины.
4. Устанавливают водяную помпу. Шланг одним концом вводят в нее, другой конец ведет к главному приямку. К буровому устройству из выходного отверстия протягивают подающий шланг.
5. Подающий шланг соединяют с вертлюгом при помощи штанги. Буровой раствор после этого подается в скважину как раз через вертлюг.
6. Обработанный раствор для бурения будет попадать в фильтрующий приямок из скважины. На этом этапе земля, вынутая из скважины, будет оседать на дне, а раствор для бурения перейдет в главный приямок. После этого он может снова быть использованным для работы механизма.

Обратите внимание! Состав рабочего раствора зависит от типа земли. Инструкция даёт предупреждение – при трансформации состава грунта в ходе прохождения, направляться поменять и раствор на соответствующий аналог.

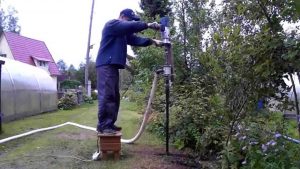

Перед тем как приступить к работам

Перед тем, как проводить бурильные работы, в обязательном порядке изучите специфику вашего грунта. В один момент стоит узнать, на какой глубине залегает вода. Несложнее всего расспросить соседей, но более правильные данные вам дадут эксперты по геодезии. Чем глубже водоносный слой, тем больше потребуется обсадных труб.

Тщательная подготовка особенно серьёзна, если вы собираетесь бурить своими руками. Необходим и анализ воды, его оптимальнее произведут в ближайшей лаборатории. Питьевая вода обязана соответствовать требованием и всем нормам, в противном случае вы рискуете своим здоровьем, вредные примеси и грязь не замедлят с отрицательным действием.

Еще один важный нюанс – подготовка запаса и площадки воды. Она либо набирается в емкости как минимум несколько кубов объемом, либо заливается в выкопанную и обмазанную глиняным раствором яму.

По окончании возможно устанавливать МБУ, смотря за тем, дабы устройство стояло ровно. Кроме того мелкий перекос не разрешит как следует засунуть обсадную трубу.

Проведение замеров и обустройство участка

Первым этапом гидробурения является геологоразведка. Она позволяет определить глубину залегания воды, произвести расчёт необходимого количества труб.

Сделать это самостоятельно, не располагая соответствующим оборудованием, трудно. Поэтому правильным вариантом будет обратиться в специальные организации, располагающие геодезической картой местности.

Заранее подумайте о том, где взять много воды – на одну скважину уйдёт от 6 до 25 кубических метров воды. Ручное гидробурение предполагает подготовку участка. Здесь необходимо удалить все постороннее, освободить пространство, подготовить пару приямков, объем каждого должен быть не менее одного кубометра.

В первую часть сливают отработанный грунт с целью дальнейшего оседания породы грунта на дно и повторного использования воды. Из второй емкости уже очищенную воду закачивают обратно в скважину.

От оного приямка к другому должна быть проложена траншея, по которой самотеком вода будет поступать в очищенный резервуар. Желательно, чтобы шланг буровой установки, перекачивающий отработанный грунт, подавал загрязненную воду в первый приямок, откуда она самотеком поступала во второй.

Технологии бурения скважин

Итак, скважина – это узкое вертикальное отверстие от поверхности земли до водоносного слоя. Каким образом его проделывают?

Проходка скважин шнековым буром

Этот инструмент представляет собой стержень с наваренной на него спиральной поверхностью из листового металла. Режущая часть, расположенная под углом, разрушает грунт и он поднимается по винтовой поверхности вверх. Особенностью процесса является укрепление стенок шурфа в процессе выемки грунта. Это позволяет производить обсадку стенок скважины когда бурение уже завершено и водонос вскрыт. При прохождении твердых грунтов процесс облегчается наполнением скважины водой, размягчающей стенки шурфа. В сложных случаях приходится пользоваться водой под давлением, активно размывающей грунт. Для этого производят обсадку стенок скважины параллельно с бурением.

Бурение скважины шнеком не представляет собой сложного процесса и его можно выполнить своими руками, но вряд ли удастся обойтись без помощника.

По окончании пробуривания шурфа производится обсадка стенок скважины (если оно вынуждено не было сделано в процессе бурения), в нее опускается насос и производится раскачка водозабора до появления чистой воды.

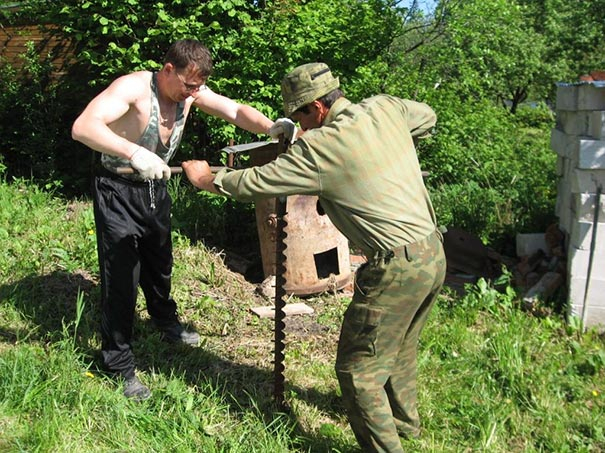

Скважину можно пробурить вручную шнековым буром

Дополнительного оборудования, чтобы выполнить бурение такой скважины своими руками не потребуется, кроме особых случаев на тяжелых грунтах.

Желонковое бурение

Кроме перечисленных методов может изготавливаться скважина своими руками без оборудования методом желонки, который так же называется ударно-канатным бурением.

Ударно-канатный способ бурения

Для этого используется последовательность операций:

• тренога – высотой 1,5 – 2 м монтируется на устье, в верхней части закрепляется талевый блок;
• бурение – желонка приподнимается тросом до талевого блока, освобождается, падает на грунт, заполняется породой, после извлечения земли операция повторяется.

Скважина своими руками без оборудования методом желонки

Желонка изготавливается из трубы, нижний край которой заострен (фаска) или имеет зубья для разрушения пласта. Внутри на шарнире установлена круглая заглушка в размер внутреннего диаметра трубы. При ударе о землю заглушка открывается на шарнире, при извлечении закрывается под весом набравшейся внутрь почвы.

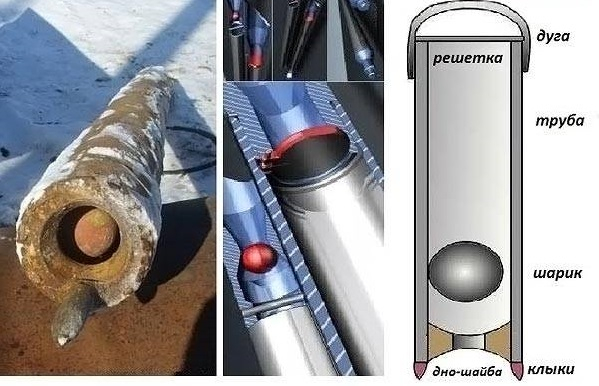

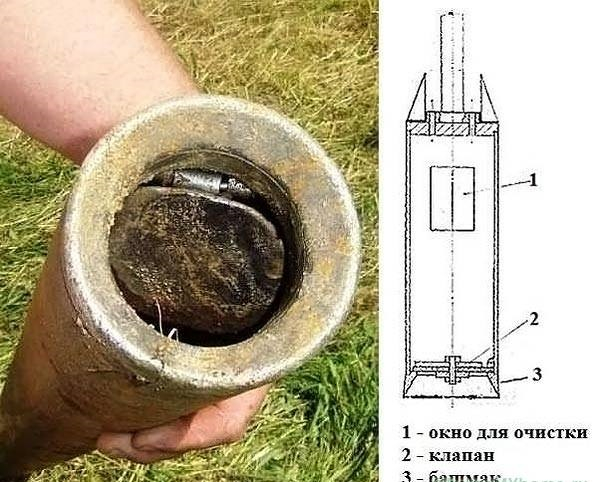

Конструкция желонки

На плотных грунтах после удара труба дополнительно вращается приваренными либо пропущенными в отверстия рычагами. Это позволяет повысить производительность, снизить трудозатраты.

Полезный совет! Основным преимуществом является возможность извлечения породы при достижении водоносного горизонта. Скважина получается глубже, что обеспечивает больший дебит, чем при ручном бурении.

Недостаток методики – необходимость покупки толстостенной трубы длиной 1 – 1,5 м. Поскольку от тяжести инструмента зависит эффективность бурения.

Колонковый способ бурения

Лучше всего применять такой способ, когда на участке уже имеется электричество, потому что он наиболее эффективен с одновременной промывкой шурфа. Для этого понадобится вибрационный насос типа «Родничок».

Инструментом при таком способе является специальная коронка, устанавливаемая на бурильную трубу.

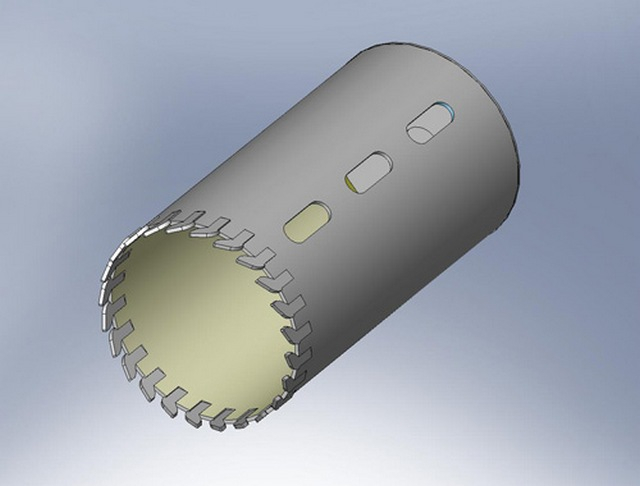

Буровой наконечник для колонкового способа проходки шурфа

Наконечник может быть оснащен твердосплавными напайками для тяжелых грунтов, но чаще всего на нем просто нарезают зубья в направлении вращения и разводят их как на обычной пиле. Изготовить такой инструмент своими руками можно из обрезка обычной трубы.

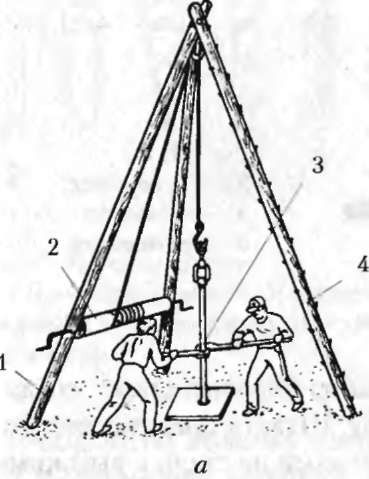

Приспособление для колонкового бурения

В принципе, процесс бурения скважины мало чем отличается от канатно – ударного. Здесь также необходимо время от времени извлекать рабочую часть буровой колонны для очистки полости от грунта и также применять желонку при прохождении сыпучих грунтов.

Применение воды при бурении таким способом заключается в подаче ее самотеком в рабочую зону. Водой размывается грунт, охлаждается инструмент и смазываются стенки скважины.

Чтобы использовать промывку водой под давлением понадобится применение специального оборудования, а также специалисты по его эксплуатации, здесь своими руками не обойтись.

Гидравлическое роторное бурение

Как видно из самого названия, бурение обеспечивается непрерывной подачей в забой воды (бурильного раствора) под большим давлением. Напор жидкости и вымывает на поверхность шлам, и в некоторых случаях, кроме того, приводит во вращательное движение сам бур – долото.

• Вода под давлением может подаваться в тело бурильной колонны и затем самотеков, вместе со шламом, выходить через затрубное пространство (между стенкой трубы и породой) – этот способ именуют прямой промывкой.
• Применяют и обратную промывку, когда бурильный раствор подается в скважину через затрубное пространство, а затем выкачивается их полости трубы. Такая технология считается более эффективной, но и более дорогостоящая, требующая очень сложного и мощного оборудования для выкачивания полужидкой породы.

Гидравлическое роторное бурение наиболее широко используется для промышленных и геологоразведочных работ на практически любую глубину. Применяют ее и бурильщики, выполняющие заказы по обустройству артезианских скважин, используя при этом специальное оборудование, установленное на автомобильное шасси.

Такие установки нередко можно арендовать, но вот только для бурения неглубоких скважин под воду использовать его будет достаточно проблематично. Сложность в том, что песчаные водоносные горизонты весьма неоднородны по глубине залегания и своей толщине, а проконтролировать попадание на него при постоянной подаче воды в скважину – практически невозможно.

Преимущества гидробурения скважин

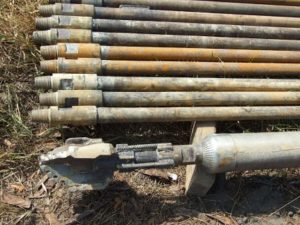

Вот такие шланги используют для бурения скважин.

Устройство скважин гидробуром — новая технология. Многие считают, что такой метод подходит только для небольших скважин. Но гидробурение применяют даже для систем глубиной более 250 м, просто на дачном участке более распространенным вариантом являются скважины 15-35 м.

К числу преимуществ метода относятся:

• небольшие финансовые затраты;
• возможность использования компактного оборудования, что позволяет выполнять работы даже на небольших площадках;
• простота метода;
• скорость проведения работ, в день можно углубляться на 10 м.

Характерна экологическая безопасность метода и его минимальное воздействие на ландшафт, т. е. проводить работы можно даже на благоустроенной территории.

Лучше всего ручное гидробурение осуществлять в местах с мелкообломочными грунтами осадочного типа, поскольку их проще извлекать из скважины. Буровой раствор в таких случаях позволяет обходиться без желонки.

Единственный случай, для которого не рекомендуется гидробурение, — это скальные или полускальные грунты, а также осадочные породы с большим включением крупного щебня и валунов.

Способы бурения скважины вручную.

Гидробурение.

Для бурения этим способом понадобятся буровые штанги с фрезой, шланг для подвода воды и водяной насос.

Суть способа заключается в том, что бурение происходит с помощью бура с фрезой и потока воды. Для бурения достаточно крутить штангу в разные стороны, сначала в одну, а затем в другую сторону. Полного вращения бура не требуется. Во время кручения штанги фреза бура рыхлит породу, а вода, которая выходит из штанги в зоне бурения, подымает размытую породу наверх из скважины.

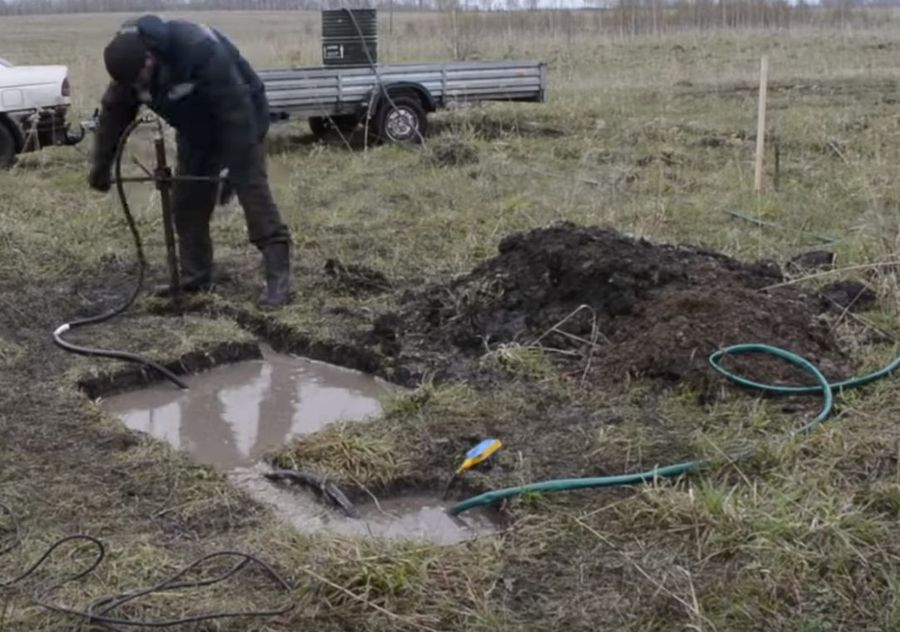

Гидробурение скважины.

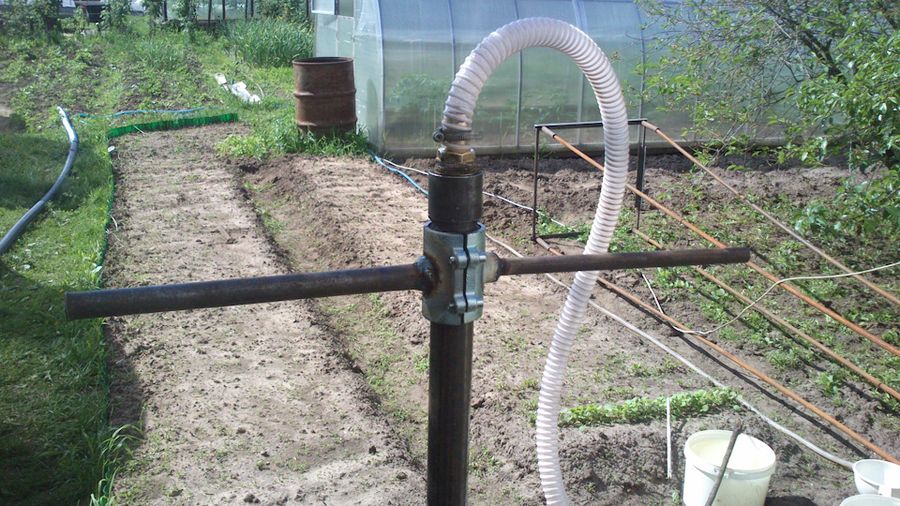

Верхняя часть буровой колонны со съемными ручками и присоединенным шлангом, по которому происходит подача воды в буровой ствол.

Недостатком данного вида бурения является то, что с его помощью невозможно пройти обломочные породы типа галечников или просто породы богатые камнями. В процессе бурения мягкая порода вымывается, а камни остаются на дне скважины, где скапливаются и мешают бурить.

Преимущество в том, что нет необходимости доставать бур из ствола скважины, чтобы убрать разрыхленную породу.

Штанги бура изготавливают длиной 1.5-2 м из водопроводной трубы с условным проходом 25мм и с наружным диаметром 32мм. Штанги соединяются посредством резьбовых муфт. На штангах с двух сторон нарезается обычная трубная резьба. Муфта частично накручивается на штангу с одной стороны и обваривается.

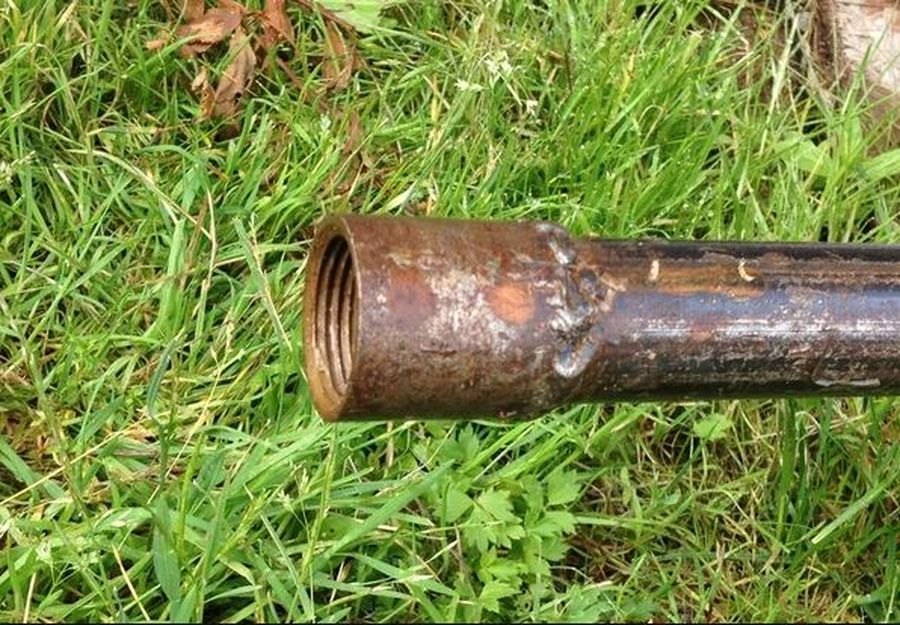

Буровая штанга с приваренной муфтой.

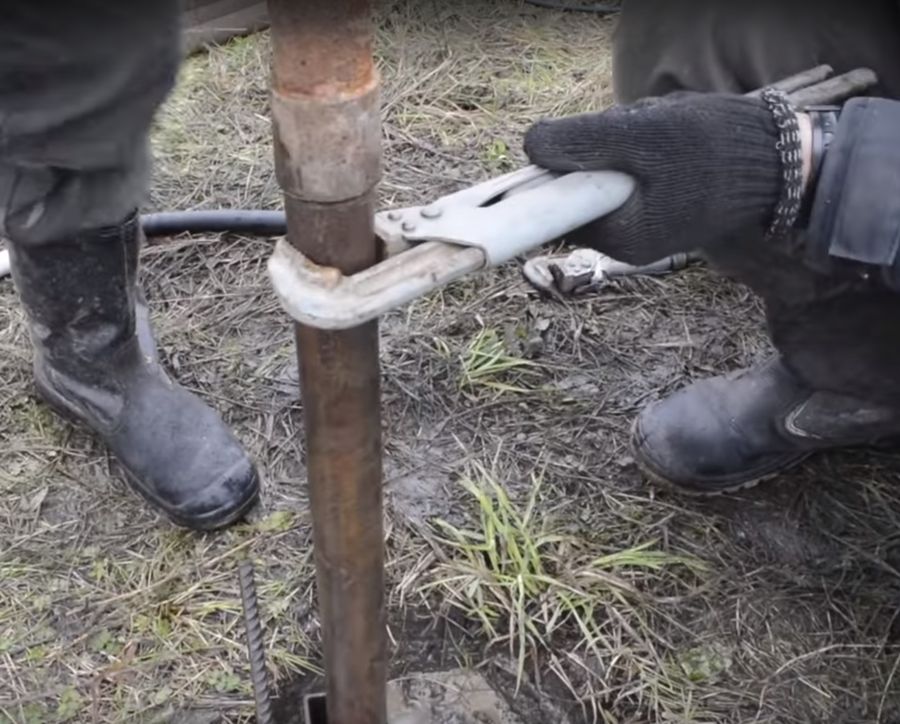

Соединение буровых штанг.

Фрезу для бура нужно изготавливать из прочного и толстого металла. Лучше всего подойдет старая пластинчатая пружина от грузового авто. Эти пружины сделаны из стали 75Г и они каленые, что придает металлу особую прочность на истирание.

Фрезу, как правило, делают трех лепестковую или двух лепестковую. На гранях фрезы обязательно нужно сделать насечки. Данные насечки выполняют функцию измельчителя породы и с ними бур вращается легче.

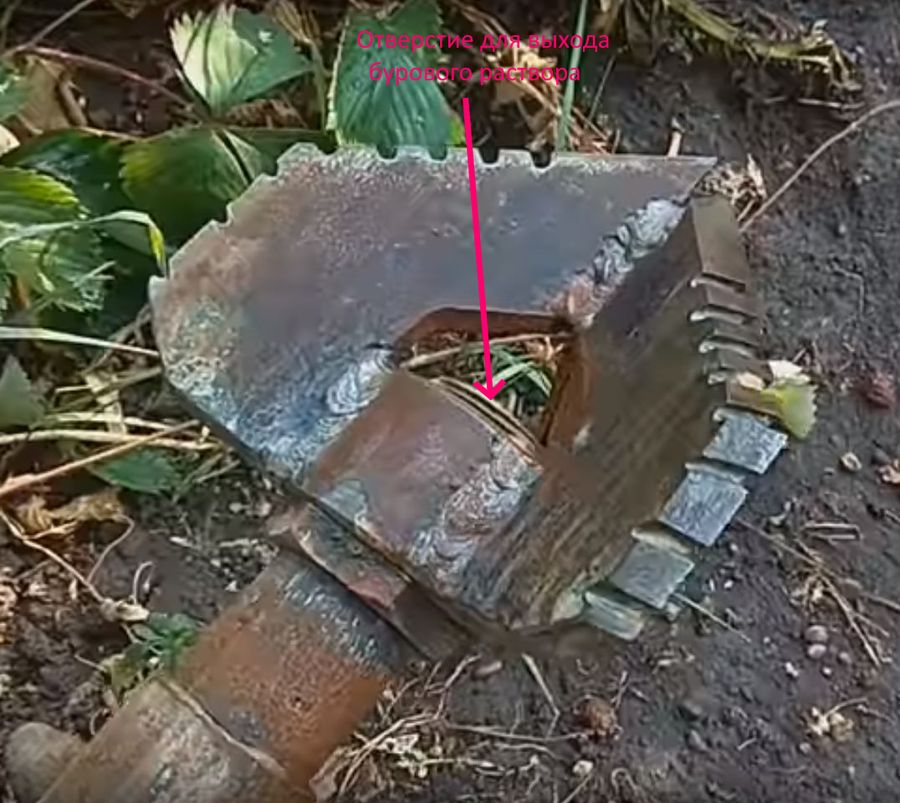

Фреза буровой штанги.

Для гидробурения нужно организовать два приямка для воды: один из них побольше (он должен располагаться близко от места бурения) и второй — поменьше. Приямки будут выполнять роль резервуаров воды. В первом приямке вымытая порода будет отстаиваться и оседать на дно, а из второго приямка вода должна забираться насосом и подаваться внутрь буровой штанги. Таким образом вода будет течь по замкнутому кругу. Первый приямок периодически нужно очищать от вымытой породы и одновременно производить осмотр этой породы с целью поиска крупнозернистого водоносного песка.

Чтобы вода меньше уходила в почву приямков, их дно можно застлать полиэтиленом.

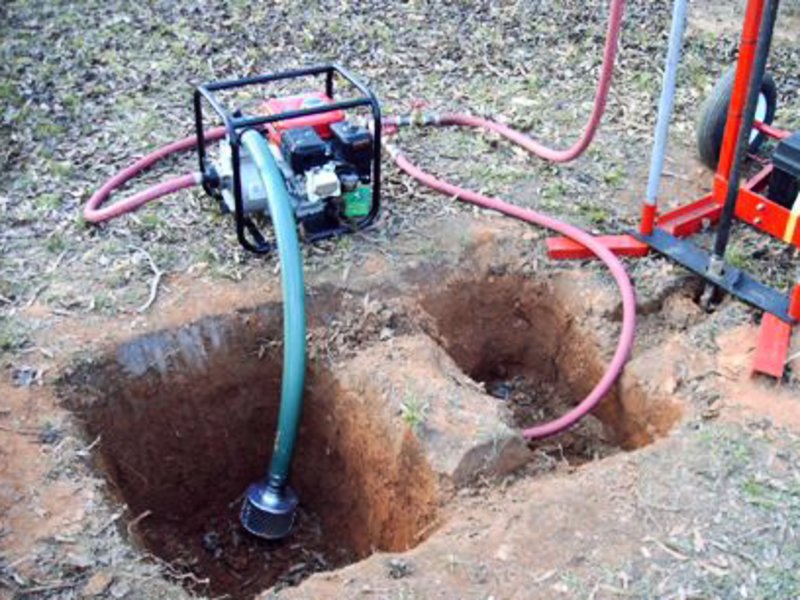

На фото видно технические приямки для гидробурения.

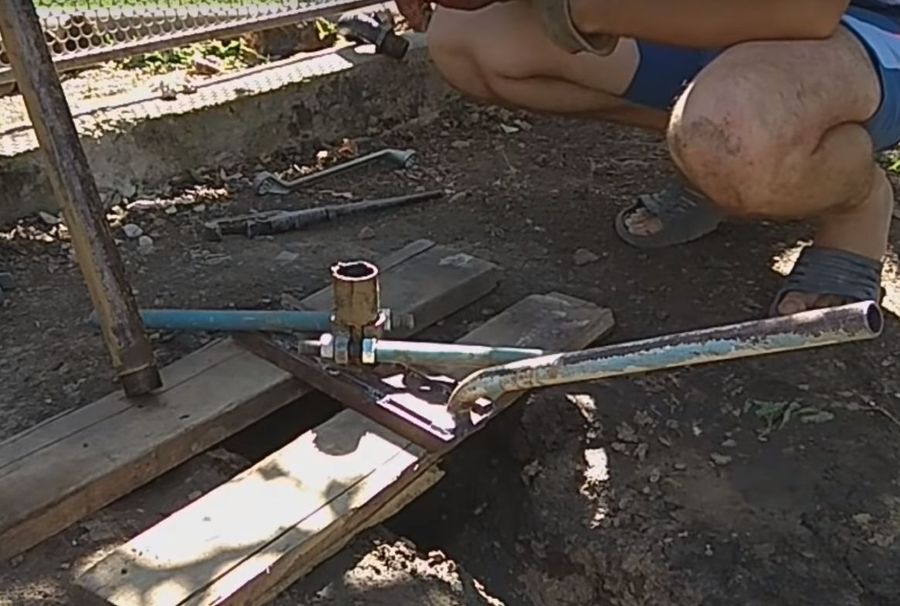

Буровая штанга с ручками, удерживаемая над краем бурового отверстия специальным ловителем.

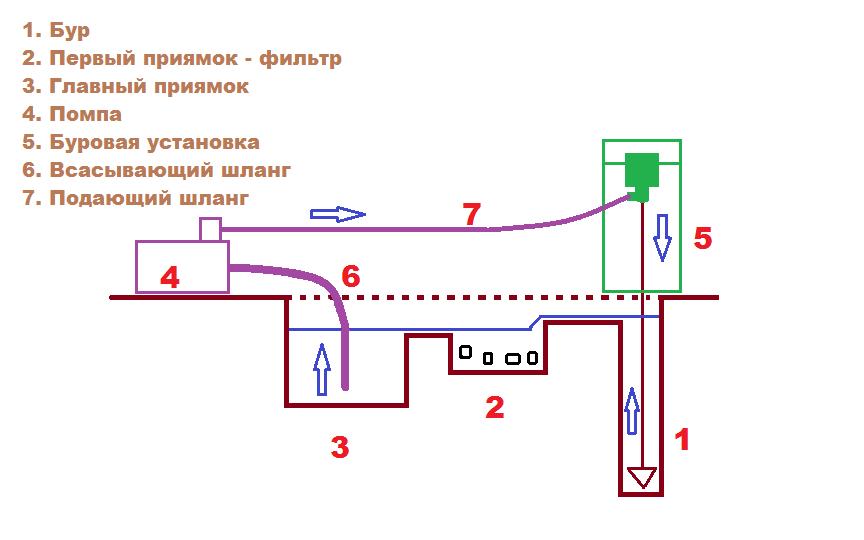

Схема гидробурения.

Видео: изготовление скважины на воду гидробурением.

Бурение шнеком.

Для бурения скважины шнеком необходимы специальные шнековые штанги.

Этот вид бурения имеет как свои преимущества, так и недостатки. Шнеки позволяют бурить породы, насыщенные камнями, но, чтобы поднять на поверхность земли разрыхленный грунт, нужно периодически вынимать всю буровую колонну из ствола скважины. И чем глубже скважина, тем тяжелее вынимать буровую колонну. Поэтому при бурении глубоких скважин придётся изготавливать подъёмный механизм.

Для ручного шнекового бурения вполне достаточно сделать со шнеком первую штангу. Остальные штанги не имеет смысла изготавливать шнековыми. Штангу со шнеком можно изготовить самостоятельно или применить какой-либо другой шнек, например, от старого рыбацкого бура.

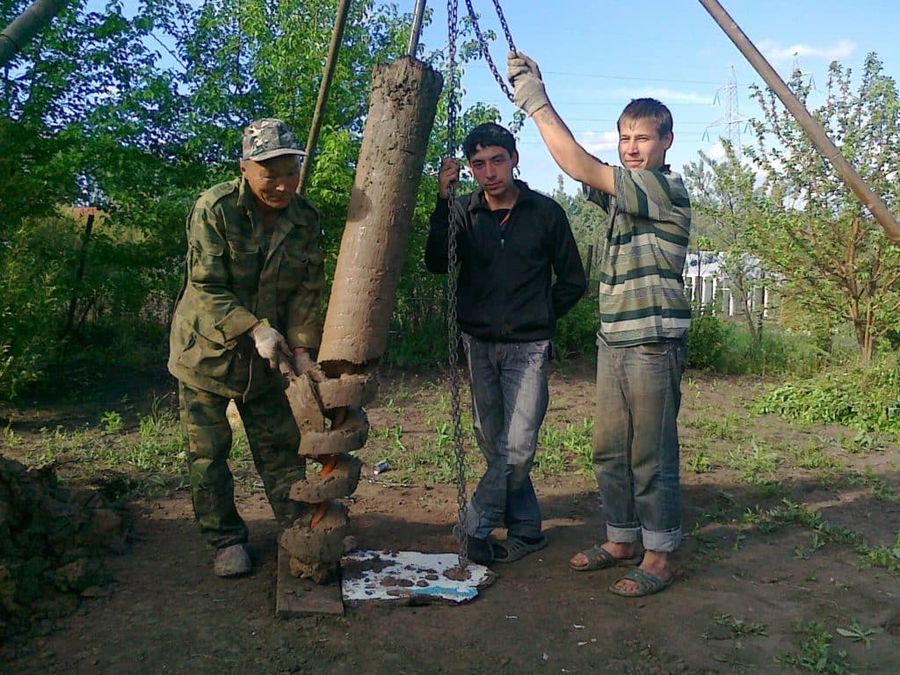

Бурение скважины шнеком.
Набор буровых штанг со шнеком.

Видео: бурение скважины шнеком.

Бурение ударно-канатным способом .

Принцип работы такого бурения заключается в том, что круглая металлическая труба опускается под своим весом в ствол скважины. Ударяясь о дно скважины, она разбивает грунт, камни и наполняется разбитой породой. После трубу вынимают из скважины и очищают от грунта. Такой процесс повторяется многократно.

Эффективность данного способа бурения напрямую зависит от высоты, с которой падает буровой инструмент, и от его веса. Поэтому данный снаряд следует утяжелять. Можно сделать его длинным и одну часть залить бетоном или свинцом, а другую часть оставить для приема грунта.

Большое преимущество данного способа бурения в том, что он позволяет проходить породы с камнями. Но есть и недостаток. Если не использовать лебедку для подъема снаряда, то придется затрачивать большие физические усилия.

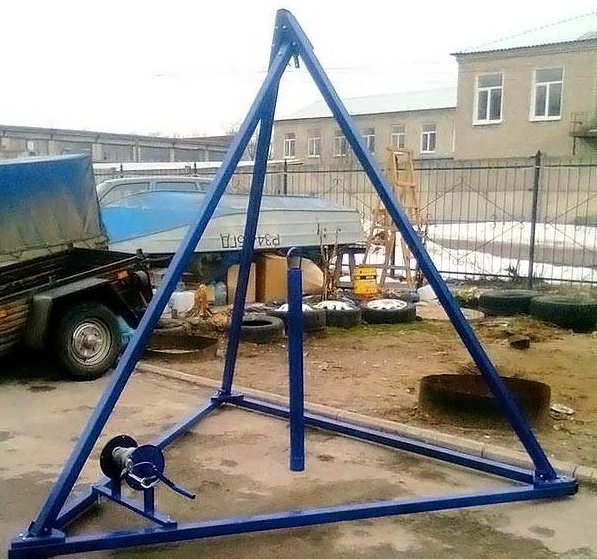

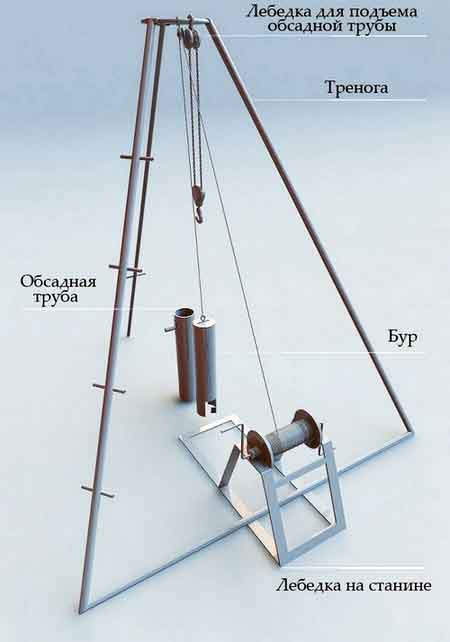

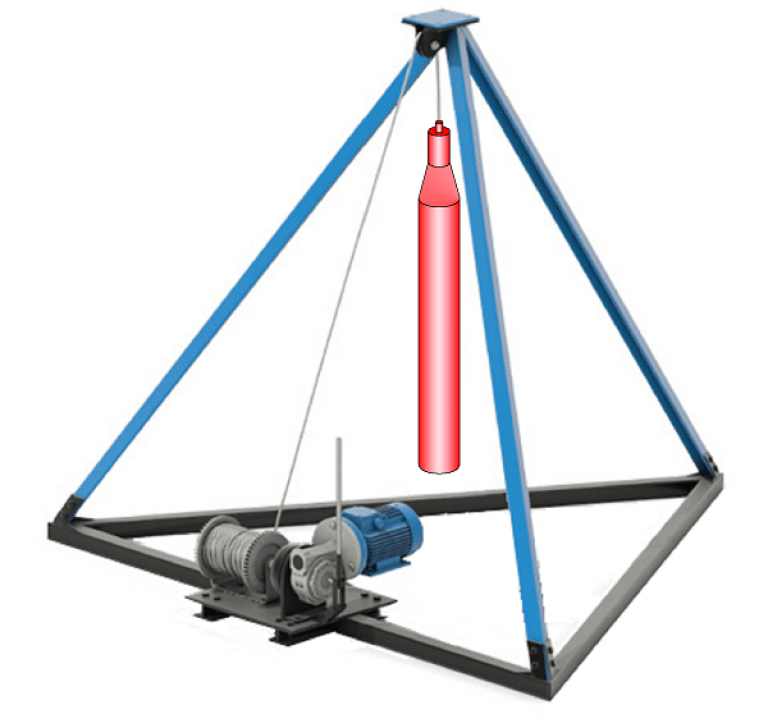

Самодельная буровая установка для ударно-канатного бурения.

Для ручного бурения скважины используют два основных типа инструмента:

• Забивной стакан – это труба с заостренными краями и продольными прорезями для вынимания грунта.

Заостренный рабочий край должен быть немного большего диаметра, чем диаметр трубы. Для этого край трубы развальцовывают молотком.

Это необходимо для того, чтобы при работе этого инструмента образовывалось отверстие в земле немного больше, чем диаметр стакана. Таким образом убирается трение между стаканом и стволом скважины.

В основном стаканом вынимают грунт, который может прилипать к его стенкам. Таким грунтом может быть глина и суглинок.

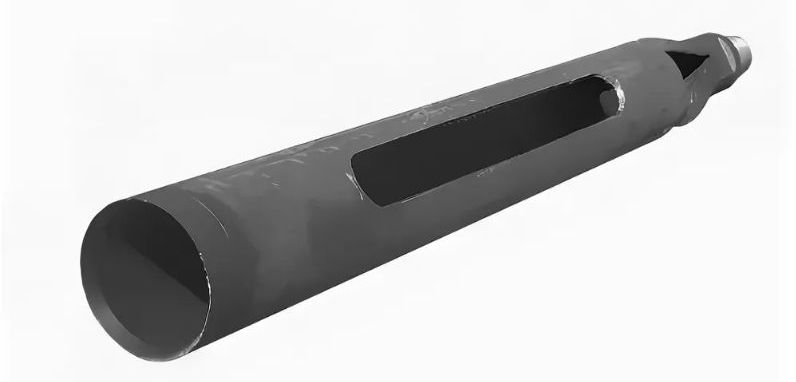

Забивной стакан.

• Второй инструмент – это желонка.

Этот инструмент также изготавливается из металлической трубы и его рабочий край обязательно затачивается и развальцовывается. Отличие от стакана в том, что у желонки нет продольных отверстий для выемки грунта, зато около рабочего края внутри есть клапан. Такая конструкция обуславливается тем, что желонка предназначена для выемки крайне сыпучей или обводненной породы. Например, смесь глины с водой очень хорошо поднимается желонкой.

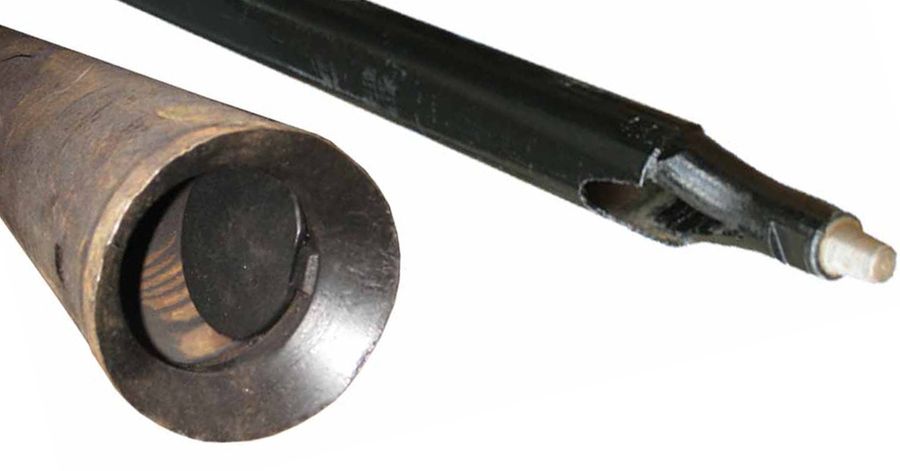

Желонка

Видео: самодельный стакан и желонка для бурения.

Забивка абиссинской скважины иглы.

Суть способа заключается в том, что в землю забивается труба диаметром 57мм с острым концом, которую ещё называют игла. Часто на острие трубы наваривают наконечник, изготовленный из старого лома. Игла состоит из нескольких труб по длине, которые наращиваются в процессе забивки с помощью обычной сварки.

Труба во время забивки раздвигает грунт своим острием и входит в него. Такой способ пробивки скважины подойдет только для неглубоких скважин, например, для абиссинки.

Схема забивки абиссинской скважины.

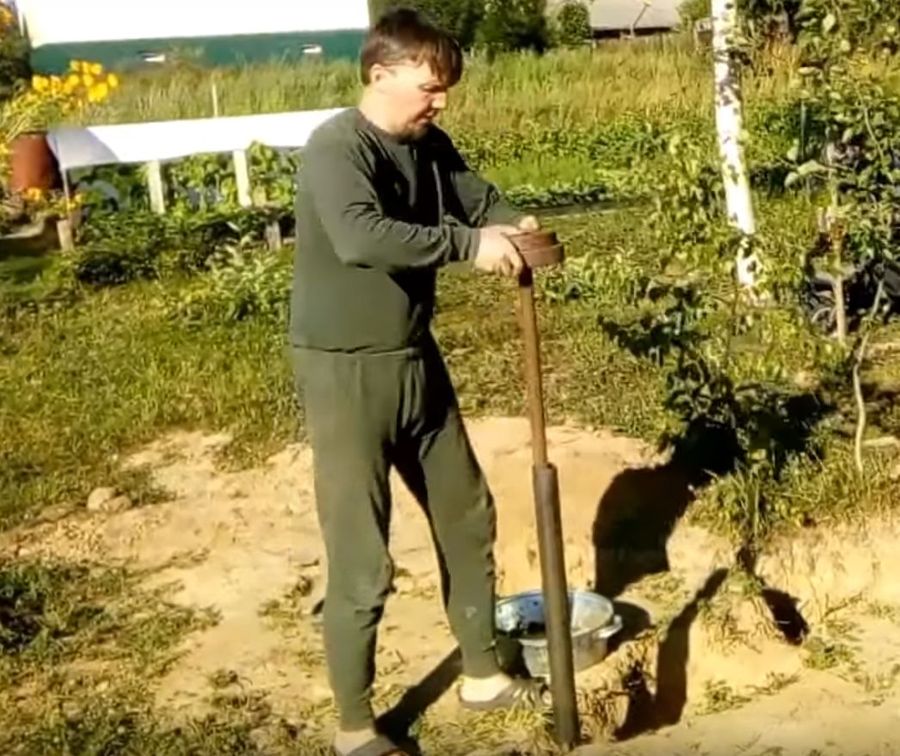

Забивка абиссинской скважины.

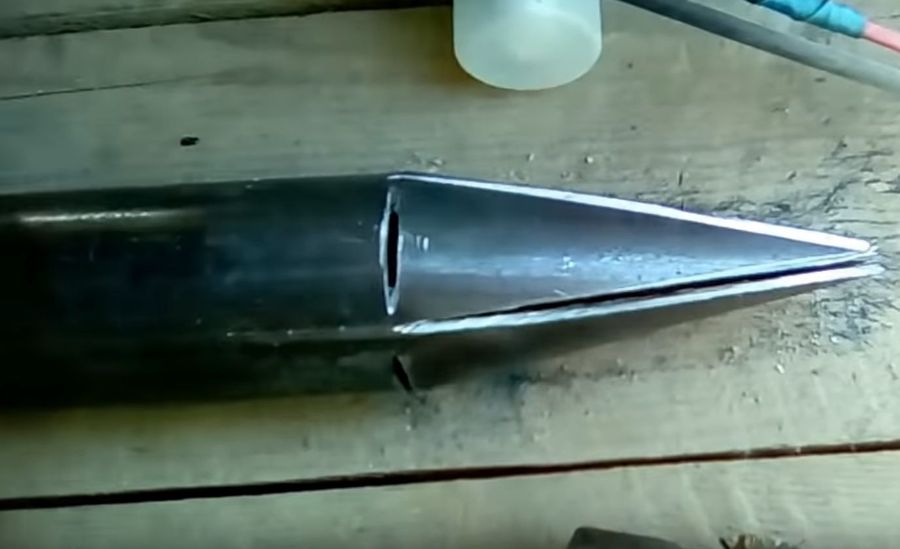

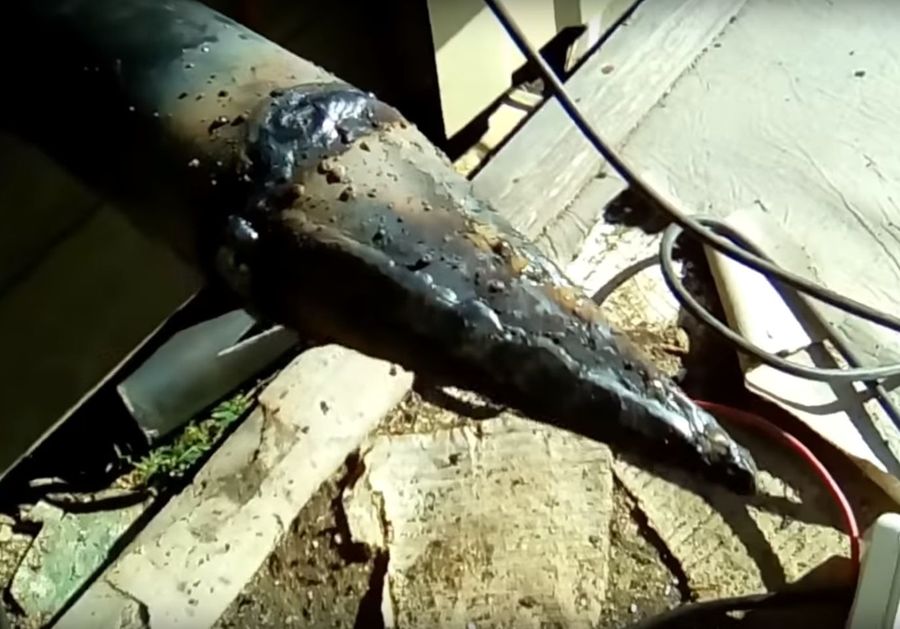

Изготовление наконечника трубы.
Изготовление наконечника трубы.

В трубе режутся щели в шахматном порядке с помощью УШМ (болгарки) тонким кругом на расстоянии примерно полметра от острия. Количество и размер щелей будут влиять на способность воды проникать внутрь трубы, поэтому их не должно быть мало. Отрезной круг должен быть как можно тоньше. Эти щели будут выполнять роль грубого фильтра. Длина такого фильтра должна быть не менее двух метров на трубе. Щелевой фильтр должен находиться на расстоянии 50 см от наконечника трубы. Таким образом это расстояние будет выполнять роль отстойника.

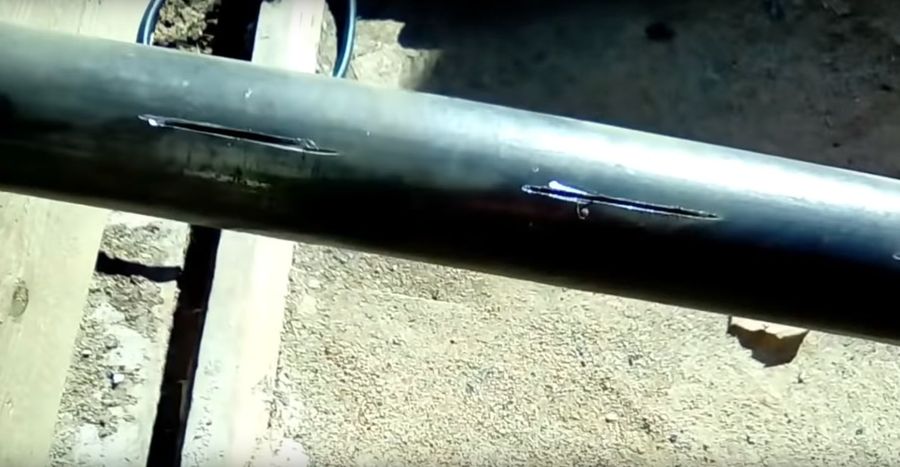

Изготовление щелевого фильтра.

Чтобы трубу было легче забивать, можно сначала пару метров пройти обычным садовым буром, а уже потом переходить к забивке.

Процесс забивки можно механизировать, если приспособить для этой цели перфоратор или отбойный молоток.

Для уменьшения трения трубы о грунт и облегчения работы, сразу же после острия делается небольшое утолщение по кругу. Самый простой способ сделать такое утолщение — это наварить сварку по кругу трубы. В случае если труба дойдет до камней, которые не удается пробить, ее всегда можно будет вынуть и попробовать забить иглу в другом месте.

У такого способа пробивки скважины есть два существенных недостатка.

• Проблема забивных скважин в том, что водонос ищется вслепую, так как нет вынимаемого грунта из скважины. Поэтому для определения водоносного слоя нужно через каждый метр забивки наливать в трубу воду и смотреть за ее поглощением землей. Как только началось хорошее поглощение, значит достигли водоносного слоя. Здесь стоит обратить внимание на один момент. Иногда при забивании отверстия в трубе закупориваются глиной и поэтому стоит обращать внимание на каждое, даже небольшое поглощение воды скважиной. Если есть поглощение, значит нужно сначала сделать обратную промывку, а затем прокачать скважину.

Если же после прокачивания скважины объем воды, который она может дать, остается небольшим, то следует забивать трубу глубже.

• После достижения водоносного слоя может получится так, что зеркало воды установится на глубине ниже 7-8м. В этом случае поверхностный насос просто не сможет поднять воду из скважины на поверхность.

Если скважину удалось прокачать, то в скважину опускается труба пнд диаметром 32-25 мм с фильтром и к ней подключается насос.

Фильтр на трубе пнд.

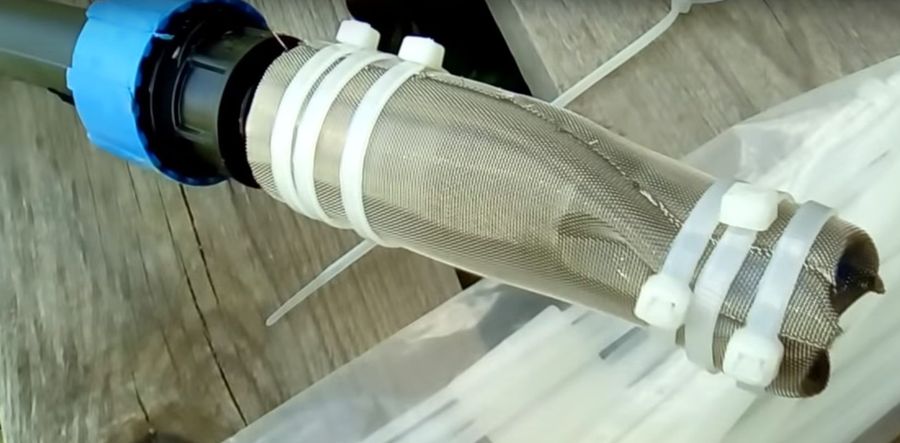

Фильтр обёрнутый в нержавеющую в сетку.

Практикуется еще один способ изготовления фильтра для иглы. Для этого трубу сверлят отверстиями диаметром примерно 12-16мм и сверху одевают фильтр, изготовленный из нержавеющей сетки галунного плетения п48-52. На трубу обязательно изготавливается наконечник диаметром большим, чем диаметр фильтра.

•
  Фильтр с наконечником
•
  Этапы изготовления фильтра для скважины иглы.

Как сделать пробивку ударным способом

Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

• тренога из металлопроката с крюком и блоком на вершине;
• лебедка с тросом, снабженная ручкой;
• забивной инструмент – стакан и желонка;
• сварочный аппарат;
• ручной бур.

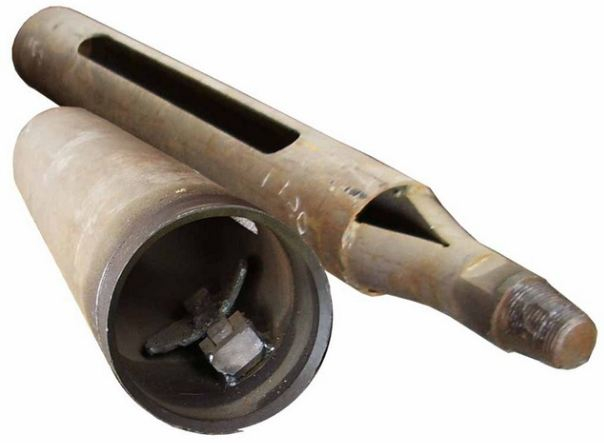

Стакан для пробивки грунта

Совет. При наличии сварочного инвертора и навыков работы с ним эти нехитрые устройства вы можете сварить у себя в гараже. Но изготовление самодельных приспособлений оправдано, когда нужно пробить не одну скважину, а 10 или 20. Проще взять треногу с катушкой в аренду.

Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

Самостоятельное бурение скважины на воду выполняется в таком порядке:

1. Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
2. Сделайте лидерную лунку ручным буром на глубину 0,5—1 м. Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
3. Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
4. Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу. По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
5. Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

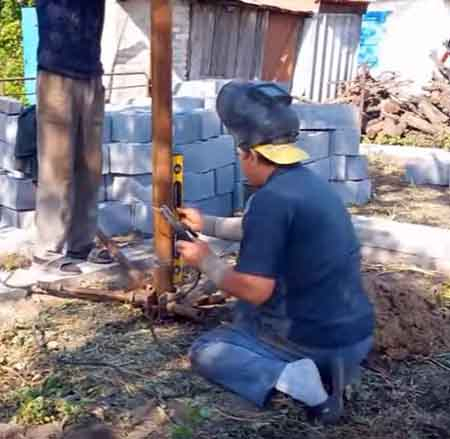

Приварка следующей секции по уровню

Важный момент. Проходя верховодку, вы наверняка столкнетесь с жижей, которая выпадает из железного стакана. Смесь глины с водой надо выбрать из скважины методом желонки, установив ее вместо обычного инструмента.

Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:

Как обойтись без буровой установки?

Бурение скважины с помощью воды можно осуществить даже без наличия специальной буровой установки. Если принцип бурения скважин вам понятен, тогда собрать нечто подобное может любой мастер. Мастера-самородки описывают свои способы бурения скважин водой. Описанные самодельные устройства не отличаются надежностью, но компенсируют этот недостаток за счет своей простоты в изготовлении и использовании.

Обычно бурение скважин проводят с помощью металлической трубы, компрессора и нескольких насосов.

Берется для этого толстостенная металлическая труба длиной около 1 м. В нижней части трубы прикреплены 2-3 трубки небольшого размера. К ним организуется подача воды. В верхней части трубы закреплен самый простой насос.

Начало всего процесса бурения скважин аналогично описанному ранее способу. Далее включается подача воды и откачка отработанной жидкости на поверхность насосом. С откачкой грязной воды насос справляется надежно только на начальном этапе бурения скважины. По мере углубления возрастает нагрузка на мотор, поэтому он перегорит непременно. Народные умельцы подсчитали, что для получения скважины глубиной около 25 м потребуется 2-3 насоса.

Используйте несколько клапанов

Такое бурение скважины среди людей получило название «варварский способ» за грубое обращение с техническими устройствами. Более «продвинутые» мастера предлагают бурение скважины с помощью воды делать технологичнее и использовать для процесса компрессор и систему клапанов, которые позволят поднимать воду на поверхность без перегрузок для электромоторов. Напор воды при этом значительно увеличится за счет понижения давления вблизи наконечника бура.

Скважина на глинистой почве

Бурение скважины с помощью напора воды возможно далеко не всегда, как это может показаться изначально. Очень сложно бурить скважины отмеченным способом на залежах глины или более плотных породах. Бурение скважины на глинистой почве водой возможно только при использовании зубчатого наконечника буровой установки. Получится нечто среднее между гидробурением и обычным способом бурения.

Наконечник бура будет механически повреждать поверхность, а напор воды размывать породу на мелкие фракции. Такой способ практически всегда и используется. Недостаток будет здесь только один: невозможно угадать плотность слоя породы на месте бурения скважины, поэтому часто получается так, что обсадная труба находится внутри своеобразного колодца, получившегося по причине вымывания грунта с внешней стороны трубы. Этот недостаток устраняется путем засыпания щебнем.

Польза от этого двойная: обсадная труба получает дополнительное крепление со стенками колодца. Щебень еще противостоит и попаданию песка в полость скважины. Правда, работает это только на первых порах. В дальнейшем песок все равно будет попадать в скважинное отверстие, поэтому потребуется чистка. Кстати, чистка скважины тоже может быть произведена с помощью той же буровой установки, которая использовалась при бурении.

Бурение скважин с помощью воды является самым экологически чистым способом получения скважин. После выполнения скважинного столба таким методом, достаточно лишь вывезти поднятый водой песок с вашего участка и можно будет приступать к монтажу остального оборудования: насоса, датчиков давления и всей гидросистемы вашего дома.

Стоит ли браться за самостоятельное бурение скважин – решать вам. Но есть мнение, что опытные специалисты с высокотехнологичным оборудованием сделают это более качественно и за более короткий промежуток времени. Ведь на их счету, как правило, уже множество качественных скважин.

Изготовление иглы

Чтобы труба была крепкой, при изготовлении нужно соблюдать точные размеры. Для сборки фильтра используют металлическую трубу длиною около 1 метра, диаметром 25 см. На участке в 80 см с расстоянием 2 см друг от друга, в трубе проделывают отверстия размером 2,5 см. На этот отрезок наматывают проволоку. С помощью хомутов сетку из нержавейки закрепляют поверх намотанной проволоки. Предварительно нужно изготовить у токаря наконечник из стали, который припаивают к сетке, получается забойник с конусом. Затем подготавливают трубы длиной от 1 до 1,5 метра с резьбой на концах. Для предотвращения коррозии, все элементы конструкции изготавливаются из одного материала.

Установка конструкции

Конструкцию устанавливают без применения специальной техники, поэтому всю работу можно сделать своими руками.

• Выкапывают яму в заранее выбранном месте.
• Берут садовый бур и делают предварительное ручное бурение скважины на полметра, постепенно наращивая бур отрезками из труб.
• На глубине от 5 до 7 метров должен появиться мокрый песок. Когда это произойдет, работу прекращают. Нельзя проводить бурение ниже 10 метров, так как насос не сможет поднять воду с такой глубины. Придется качать ее самостоятельно, а это тяжело и глупо.
• Конструкцию с фильтром устанавливают в ров и забивают кувалдой до тех пор, пока она не исчезнет. Затем надевают следующую трубу и т. д. Чтобы верхняя часть трубы при ударе не расплющилась, на нее надевают бабку. Бабка – это стальной или бетонный цилиндр.
• Трубу необходимо прослушивать на звуки. Для этого в трубу периодически заливают воду, поворачивая ее по часовой стрелке каждые 50 см. Воду нужно заливать при появлении шума. Если она исчезнет быстро, то пройти придется всего лишь 30 см, медленно – то трубу нужно провернуть еще на полметра. Скрежет в трубе говорит о крупно фракционном песке, шелест – о мелкофракционном. Звука не будет, если бур находится в глинистом грунте.
• Установка ручного насоса. В металлический цилиндр устанавливают поршень и прокачивают скважину. Когда появится чистая вода, основание цементируют. Абиссинский колодец можно соединить с насосной станцией. Обязательно воду относят на экспертизу в лабораторию.
• При желании для бытовых нужд и полива растений прокладываются дополнительные трубы.

Через 8–10 лет подача воды может уменьшиться. Если это произойдет, значит, засорился фильтр, который нужно прочистить. Иногда для устранения проблемы промывают шахту, создавая сильный напор воды.
