Абиссинская скважина своими руками — подробная пошаговая инструкция,технология бурения скважин на воду, без оборудования,фильтр для абиссинской скважины,колодец абиссинский,бурение абиссинских скважин,насосная станция

Особенности абиссинской скважины

Абиссинская скважина относится к скважинам на песок, забор воды в ней производится из первого песчаного водоносного горизонта. Главная особенность – небольшая глубина, простое устройство и невысокая себестоимость.

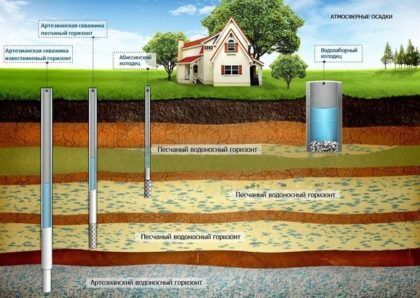

Забор воды из различных водоносных слоев

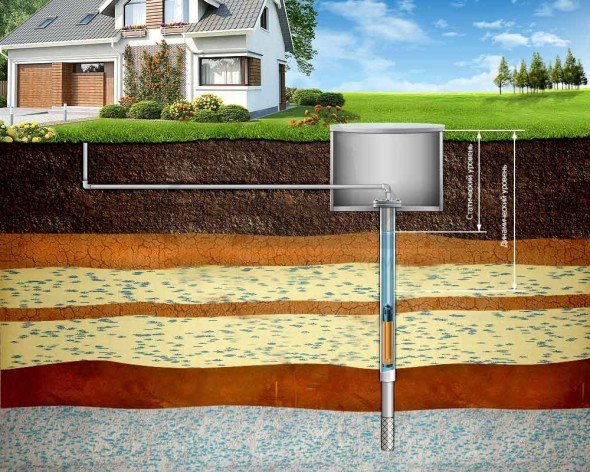

Обычные колодцы питаются от верхних грунтовых вод — так называемой верховодки. Грунтовые воды не отделены от поверхности непроницаемым слоем, поэтому в них может присутствовать растворенная органика от септиков и выгребных ям, пестициды, соли тяжелых металлов.

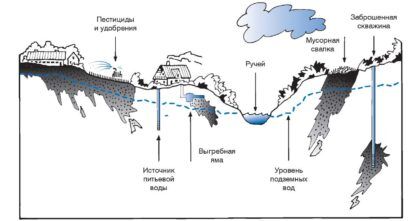

Источники загрязнения грунтовых вод

Возможно, Вас заинтересует информация о том,  как раскачать скважину после бурения

Артезианские скважины производят забор воды с глубоко расположенных напорных песчаных или известняковых горизонтов. Вода там содержит много растворенных минеральных солей, встречаются артезианские воды с высоким содержанием растворенного двухвалентного железа. Для очистки до качества питьевой воды требуется сложная фильтровальная установка.

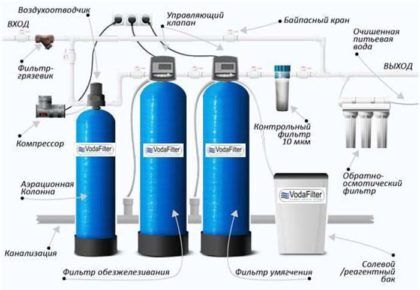

Установка для очистки артезианской воды с высоким содержанием железа и солей

Вода в абиссинской скважине отличается высоким качеством. Водонепроницаемые глиняные слои надежно защищают первый песчаный водоносный горизонт от проникновения загрязнений из верхних слоев почвы, в то же время вода не содержит избытка минеральных солей.

Устройство абиссинской скважины

Воды первого песчаного горизонта безнапорные, поэтому для откачки воды необходим насос.  Для абиссинских скважин используют поверхностные ручные или электрические насосы, принцип действия которых основан на вакуумном способе откачки. Этим ограничивается максимальная глубина до поверхности водоносного слоя, не превышающая 8 м. При этом глубина скважины может достигать 14-15 м.

Насос для абиссинской скважины

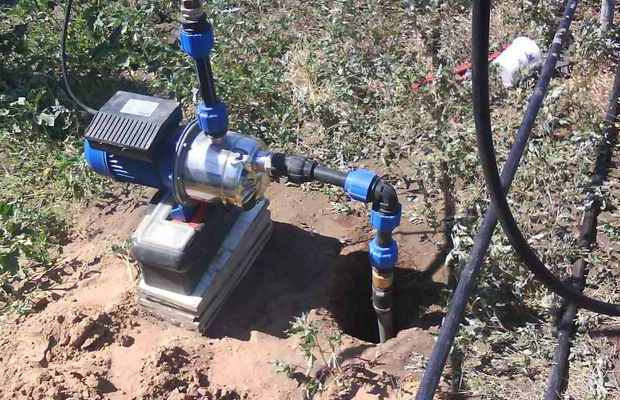

Электронасос или насосную станцию с гидроаккумулятором устанавливают в кессоне непосредственно рядом со скважиной или в теплом помещении на некотором удалении. Допустимое расстояние до помещения, а также схема установки насосной станции приведены на рисунке.

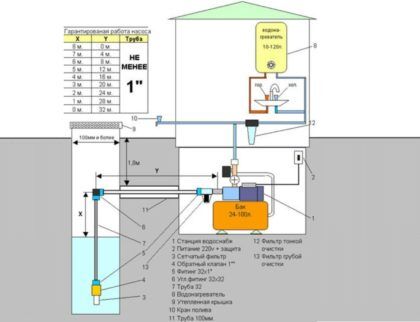

Подключение насосной станции к абиссинской скважине

Ручной насос устанавливают непосредственно над скважиной. Для круглогодичного использования его размещают в утепленном кессоне или помещении. Скважину можно пробить внутри дома, в подполе — в этом случае утепление не понадобится.

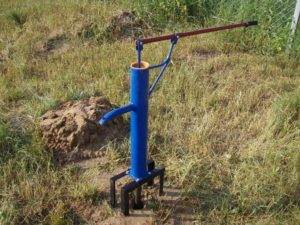

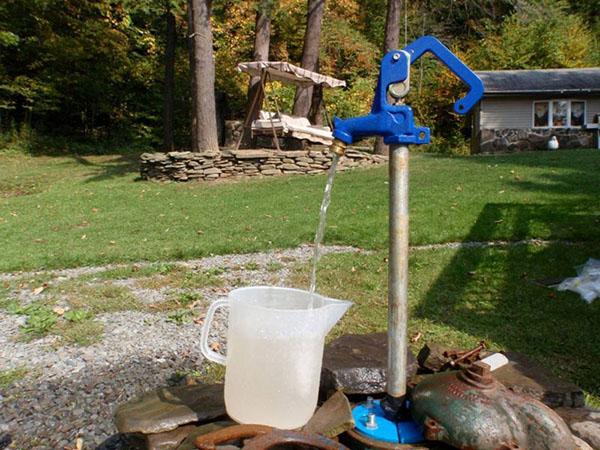

Ручной насос для абиссинского колодца

Срок службы абиссинской скважины ограничен сроком использования труб, насоса и в среднем составляет 10-30 лет при регулярном использовании. Оцинкованные, а еще лучше — трубы из нержавеющей стали, не только прослужат значительно дольше, но и не ухудшат качество воды.

Обратите внимание! Сделать абиссинскую скважину можно за один день при наличии комплектующих элементов и приспособлений для забивания.

Абиссинская скважина – достоинства чудо-колодца

Технология бурения подобных колодцев впервые была использована американцами в 19 столетии. А всемирное признание она получила после военной операции англичан на территории Эфиопии (старое название – Абиссиния). Абиссинский колодец имеет массу достоинств. Среди них выделим ключевые преимущества его применения в наши дни:

1. Дешевизна мероприятий по обустройству и возможность выполнения работ своими руками (не требуется применение какого-либо специального оборудования и приглашение специалистов).
2. Высокое качество получаемой воды. Доказано, что даже возле крупных отечественных мегаполисов абиссинская скважина выдает отличный продукт. Вода из нее по большинству показателей ничем не уступает артезианской. А отсутствие обсадной трубы гарантирует, что паводковые и талые воды не попадут в водозабор абиссинского колодца.
3. Срок службы зависит исключительно от водонасыщенности пласта на дачном участке. В среднем игла (так нередко называют абиссинский колодец) эксплуатируется без ремонтов около 30 лет.
4. Возможность обустройства конструкции для получения чистой воды прямо в погребе жилой постройки. Так затраты на строительство скважины снижаются, ведь вам нет потребности дополнительно утеплять ее и делать приямок.


Абиссинская скважина – сделайте чудо-колодец

А самое главное – владельцам загородных участков не нужно получать никаких лицензий и разрешений на строительство и эксплуатацию скважины для дачи. Вы можете своими руками обустраивать артезианский колодец (при условии, что его глубина составляет не более 5 м) из металлических либо пластиковых труб.

Подготовка необходимых материалов

Комплект рабочего оборудования, также, как и устройство абиссинской скважины весьма просты. Для работы понадобятся следующие инструменты и комплектующие:

• Стальные трубы диаметром 1-1,5 дюйма и длиной в 1,5 – 2 м каждая. Нижняя труба, которая будет забиваться первой, должна быть проперфорирована – через неё будет поступать вода внутрь скважины.
• Сетчатый фильтр, надеваемый поверх перфорированной трубы.
• Соединительные резьбовые муфты для труб соответствующего диаметра.
• Игла для скважины. Представляет собой конусообразный металлический наконечник и предназначен для облегчения заглубления трубы. Игла для абиссинского колодца должна быть несколько шире, чем диаметр труб. Это позволит уменьшить их трение о грунт при забивке.
• Стальной подвесной молот-копр или массивная стальная «баба». Внутри такой ударный инструмент должен иметь отверстие, несколько большее диаметра трубы. Это позволит при опускании копра центрировать удар.

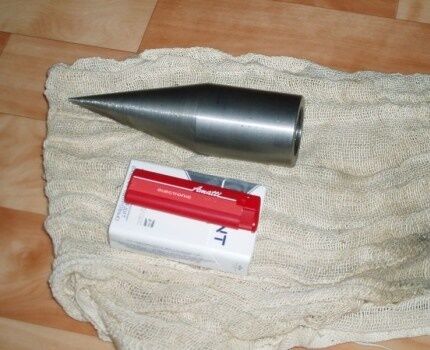

• Забивной наконечник, надеваемый на верхушку трубы. Изготавливается из твёрдых видов стальных сплавов и служит для предотвращения сплющивания верхней части трубы при ударе забивного копра.

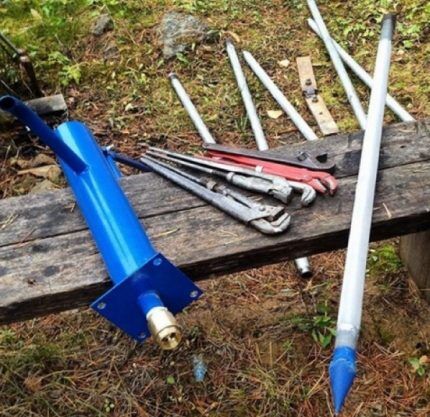

Забивное оборудование может устанавливаться на специальную конструкцию-треногу, на вершине которой закрепляются блоки. Через блоки перекидываются тросу, за которые производится подъём копра на высоту. Также возможно использование для забивания ручного метода – обычной кувалды, или металлической бабы с двумя руками. На концы труб накручивается резьба для соединения их при помощи муфт. При работе, на верхнюю часть забиваемой трубы навинчивается забивной наконечник.

Выбор места под скважину

Важное значение для правильного функционирования абиссинской скважины имеет правильный выбор места её расположения.

Прежде всего, работа имеет смысл, если в месте заложения скважины грунт сравнительно мягкий. Если же в толще пробиваемой земли попадётся слой скальной породы или спрессованной глины, то работу придётся оставить и попытать счастья в другом месте.

Также немаловажно знать примерное расстояние от поверхности до верхних водоносных слоёв. Наиболее эффективен абиссинский колодец глубиной 5-8м. Большая глубина сделает проблематичной закачку воды при помощи ручного насоса или большинства насосных станций. Определить наиболее близкое расположение воды к поверхности участка можно по произрастающим травам и деревьям. Отдельные растения любят увлажнённую почву, другие – более засушливую.

Определить примерное расстояние до воды таким способом можно при помощи нижеприведённой таблицы:

Название растения	Залегание воды под поверхностью, м
Рогоз	Менее 1 м
Камыш и осока	0 – 2 м
Чёрный тополь	0,5 – 3 м
Люцерна	1,5 – 2
Полынь	2 – 10 м
Солодка	1,5 – 5 м
Ель	2 – 8 м

Если на вашем участке в «диком» состоянии растут такие травы и деревья, то шансы на успех при устройстве абиссинской скважины можно оценить как очень высокие.

Другой старинный способ поиска воды – при помощи лозы. Конечно, в средней полосе России найти виноградную лозу довольно проблематично, но её с успехом заменяют две медные проволоки длиной 15-20 см, согнутые под прямим углом каждая. Держа в расслабленных руках эти проволочки параллельно друг к другу, обойдите участок. Там, где вода подходит к поверхности наиболее близко, проволочки должны будут скреститься.

Обустройство

Для подачи воды из абиссинской скважины наверх используют либо ручной насос, либо электрическое насосное оборудование. Ручные насосы монтируются поверх самой верхней трубы, выходящей наружу. Электрические насосные станции следует размещать в заглублённых и утеплённых кессонах. Это связано с тем, что подобное оборудование может функционировать только при плюсовых температурах. Замерзание воды внутри поверхностного насоса приведёт к его выходу из строя.

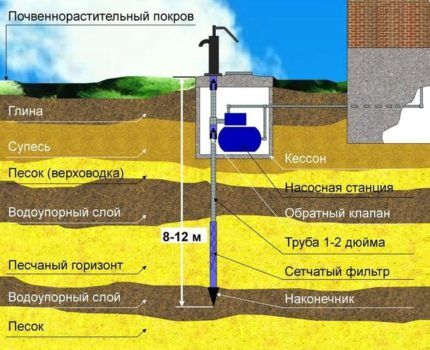

Кессоны представляют собой бетонные колодцы, на дне которых расположена сама скважина. Глубину кессона рекомендуется делать ниже глубины зимнего промерзания грунта. Для разных регионов страны данный показатель различен: для южных причерноморских районов – порядка 0,5м, для средней полосы России – 0,8-1,2м, для Сибири – 2-3м.

Кессон следует снабдить плотно закрывающимся люком и утеплить.

Абиссинская скважина в колодце подключается к насосному устройству при помощи шланга, опущенного внутрь труб. Дно кессона следует забетонировать с таким расчетом, чтобы уклон был от скважины к краям колодца. Иногда во избежание аварийного затопления кессона с насосной станцией его оборудуют дренажным водоотводом.

В этом случае уклон заливного пола следует делать в сторону дренажного отверстия. Выбирая насосное оборудование нужно руководствоваться дебетовыми показателями скважины, то есть её производительностью. Если установить чересчур мощный насос, он сможет быстро осушить скважину, и, в итоге, сгорит.

Принципы работы абиссинского колодца

Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.
Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности

Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.

Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.

Галерея изображенийФото из Абиссинский колодец — наиболее экономный метод добычи грунтовой водыТак как глубина скважины-иглы стандартно не превышает 10 — 12 м, для откачки воды подойдет недорогой поверхностный насосДебит скважины-иглы равен дебиту обычного трубчатого колодцаУстроить скважину-иглу можно в любом, чаще всего недоступном для бурения обычной скважины месте, к примеру, в подвале домаУстройство скважины-иглы отнимет минимум средствОткачку воды ведут поверхностными насосамиДебит абиссинской скважины не отличается от стандартнойБурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.

Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.

Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости (+)

В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.

Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.

Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.

Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.

При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.

Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования

Принцип работы и устройство

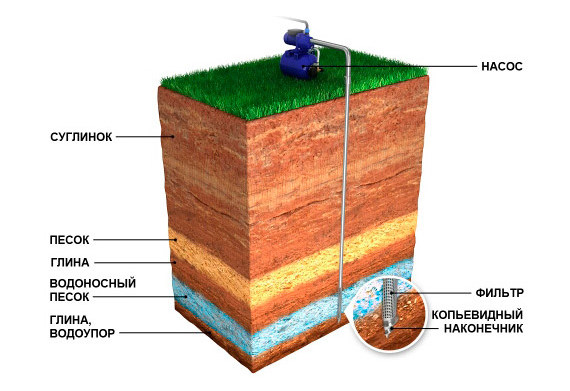

Абиссинка изготавливается из трубы не больше 1ʺ, глубиной до 30 м. На нижнем трубы имеется фильтр, состоящий из сетки мелких ячеек и перфорации. Вверху крепится насос.

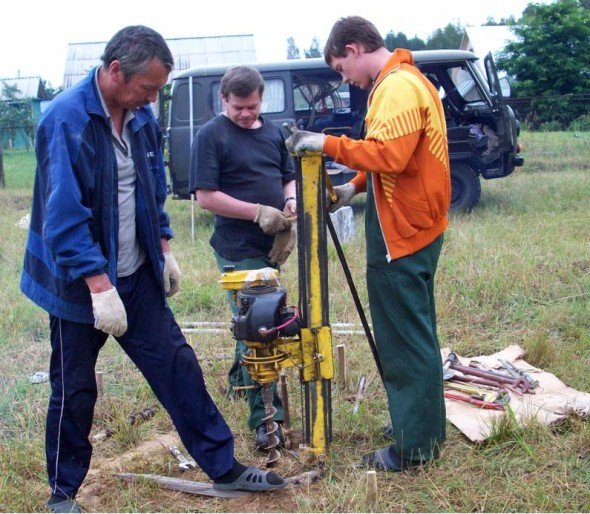

Чтобы пробурить отверстие, задействуется оборудование небольших габаритов, шириной 1,5 × 1,5 м, а высотой до 2,5 м. Для поднятия жидкости рекомендуется применять самовсасывающий насос, который подключается непосредственно к игле. Создается вакуум, и вода поднимается вверх. Качество воды на 90% высокое, так как она имеет естественную фильтрацию посредством гравия и песка.

Интересно знать: бурение абиссинского колодца позволяет получить жидкость с благоприятным минеральным составом. В ней отсутствуют металлы, соли и прочие вредные для организма соединения.

Конструктивная специфика скважины-иглы

Разработанная полтора века назад абиссинская буровая установка за прошедшие годы не претерпела кардинальных конструктивных изменений. На некоторое время вообще была незаслуженно забыта. Хотя по темпам и простоте сооружения заметно, а также цене  обустройства опережает широко распространенные традиционные колодцы.

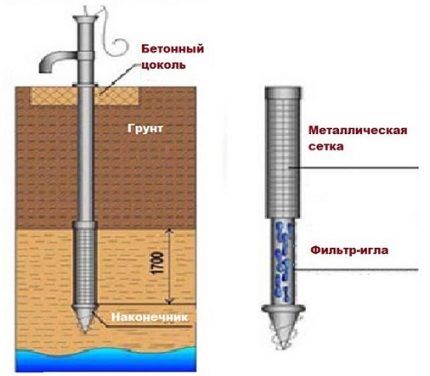

В конструкции абиссинского колодца выделяют две основных составляющих:

• Буровой снаряд, включающий разрезающий грунты наконечник и ствол, наращиваемый в процессе заглубления в грунт. Ствол заодно служит каналом для подъема воды с глубины. Потому собирается из отрезков трубы, а не из стального круга или прутка.

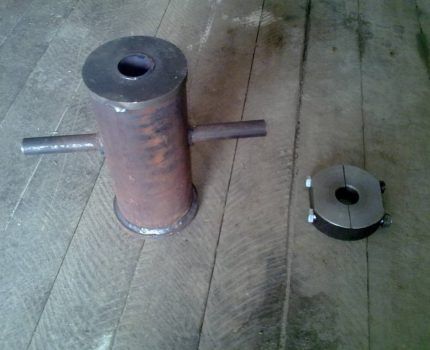

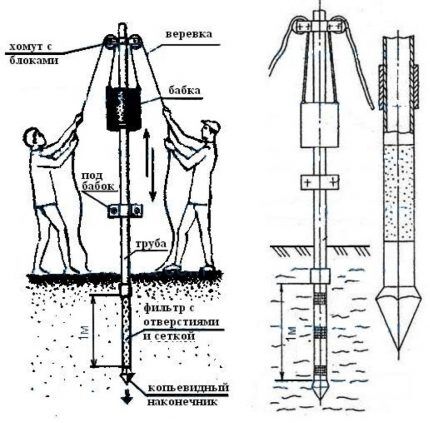

• Копер, состоящий из металлического треножника и увесистой бабы, играющей роль молота. В вершине треножника имеется два блока, с протянутыми через них веревками, к которым привязана баба.

При натягивании веревок баба поднимается к вершине установки. При ослаблении стремительно падает на жестко зафиксированный на забиваемом отрезке ствола подбабок. Последний выполняет функцию наковальни, благодаря которой ствол последовательно погружается в грунт.

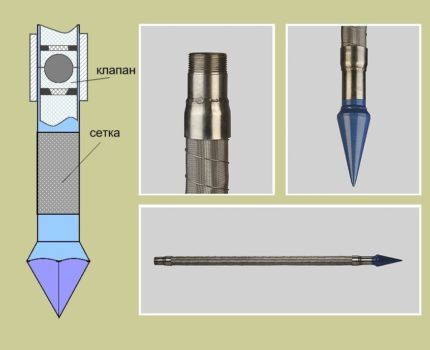

Главная часть абиссинского колодца — наконечник из трубы внутренним диаметром 11/4 11/2 и 2 дюйма и состоит из соответственно продырявленной газовой трубки вроде фильтра и снабженного на конце копьевидным утолщением (+)

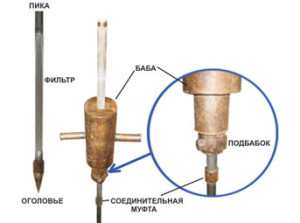

Подбабок представляет  собой своеобразный хомут, состоящий из двух симметричных частей. Площадь контактирующей с бабой поверхности подбабка несколько больше, чем площадь дна падающего на него «молота».

После того, как забиваемый отрезок ствола почти полностью погрузится в землю, подбабок снимают. К заглубленному отрезку трубы прикручивают следующий, на котором в очередной раз фиксируется хомут-наковальня.

Падая, баба ударяет по нижнему хомуту и заглубляет трубу, по мере заглубления колодца подбабок и хомут с блоками передвигают вверх по трубе

Действия по заглублению бурового снаряда повторяются до тех пор, пока нижняя часть скважины иглы, сооружаемой своими руками, не достигнет водоносного пласта. Водонос нужно не просто вскрыть, но и пройти по минимуму на метр.

По правилам слой следует пересечь на 2/3 его мощности, но самостоятельному буровику реальные размеры водоноса наверняка неведомы. О них сложно судить без гидрогеологических изысканий.

Для получения воды в конкретном месте устанавливают треножник, навинчивают наконечник на газовую трубу, на которую надевают бабу, и бабой заколачивают трубу в землю (+)

Появление воды в выработке надо периодически отслеживать. У профессиональных бурильщиков для целей измерения уровня воды в выработке есть простейшее приспособление, которое идеально определяет глубину водоносного горизонта при его залегании до 15 м.

Это полый металлический цилиндр, именуемый хлопушкой. Устройство похоже на перевернутый тонкий стакан, прикрепленный через петлю к рулетке.

Рабочий орган хлопушки – полый цилиндр или конус, который при соприкосновении с поверхностью воды издает характерный хлопок: подобие прибора можно сделать своими руками

Когда край хлопушки соприкасается с поверхностью воды, раздается хлопок, повествующий о появлении искомого в скважине. Изготовить подобное контрольное устройство можно собственноручно, привязав к бечевке крупную гайку так, чтобы она могла плашмя соприкасаться с поверхностью воды.

Вместо гайки хорошо бы найти не слишком легковесный пластиковый или металлический конус, незамкнутый с одной или с двух сторон.

Есть еще одно остроумное средство, служащее контрольным прибором. Банально мониторить появление воды в абиссинском колодце можно, опуская в ствол обычную полимерную трубу. О соприкосновении с зеркалом грунтовой воды просигнализирует характерный хлопок.

Технология изготовления ствола

В промышленном производстве абиссинских колодцев нет. Изготовление установки заказывают в мастерской или делают собственными руками.

Для облегчения погружения в грунт нижний край первой штанги оснащается копьевидным наконечником, его диаметр в широкой части на 3–5 см больше диаметра основной трубы, длина около 10 – 15 см

Для того чтобы сделать скважину иглу понадобятся:

1. Толстостенные трубы ВГП, в маркировке которых указанно «усиленные». Оптимальный размер наружного диаметра трубопроката от 25 до 40 мм. Следует помнить, что чем толще ствол, тем труднее его забивать в землю, а на дебит скважины толщина трубы нисколько не повлияет.
2. Стальной наконечник, выточенный на токарном станке. Длина детали 10-12 см, Ø на 1-2 см больше Ø трубы, чтобы трение грунтов о ствол не замедляло процесс забивки. Наконечник может быть коническим или пирамидальным, но не сваренным из клиновидных обрезков трубы.
3. Стальная сетка плотного галунного плетения, необходимая для устройства дополнительного фильтра. Она предотвратит попадание мелких песчинок и даже глинистой взвеси.

Для изготовления ствола лучше приобрести бесшовный трубопрокат, который при забивке однозначно не даст трещин. Трубу необходимо нарезать на отрезки приблизительно по 1,2 – 1,5 м. В буровом деле они называются штангами.

Указанные размеры рекомендованы на основании наибольшего удобства в работе. Конкретная длина отрезков в обозначенном интервале зависит от предполагаемой глубины выработки. Желательно, чтобы один из них был 1 м для окончательного заглубления в водонос.

Обратный клапан в виде шарика или тарелки предотвращает отток извлекаемой насосом воды в скважину иглу после остановки электромеханического или ручного насоса

Наращивание ствола производится по мере заглубления снаряда, выполняется путем последовательного накручивания отрезков трубы ВГП.

Для осуществления соединений по краям отрезков нарезают по 7 витков сантехнической резьбы и используют стальные муфты. Соединения выполняют герметично, в резьбу укладывается сантехническая пакля.

Полностью изготовить и установить абиссинский колодец несложно своими руками, но если планируется временная эксплуатация копер разумнее взять в аренду

К первому отрезку будущей колонны приваривают наконечник и оснащают примитивным фильтром – это водоприемная часть. В стартовом отрезке трубы сверлят отверстия Ø 8 – 10 мм так, чтобы элементы указанной перфорации располагались в некоем шахматном порядке.

Между условными горизонтальными рядами отверстий должно быть примерно по 5 см: ближе их делать не стоит, чтобы не ослабить трубу.

Сверлить отверстия начинают, отступив от нижнего края около 15 см с аналогичной целью сохранения прочностных показателей. В месте соединения первого звена колонны со следующей штангой устанавливается обратный клапан насосной системы.

Чаще всего это шарик, пропускающий воду только по направлению к насосу.

Усовершенствование фильтрационного элемента

Описанный фильтр защитит от попадания гравия и мелкой гальки, но не избавит от более мелких включений. Потому нуждается в модернизации. Чтобы превратить перфорированный отрезок трубы в фильтр со степенью защиты повыше, его необходимо доработать.

Порядок действий:

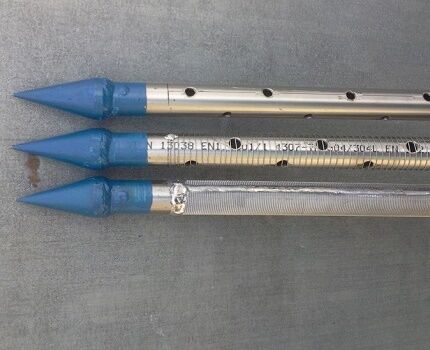

1. Поверх трубы наматывают витки нержавеющей проволоки. Они нужны для увеличения площади фильтрующего органа. Расстояние между витками 3 – 5 мм.
2. Полученную заготовку плотно оборачивают куском нержавеющей сетки, которую припаивают к стенкам трубы. Используют исключительно оловянный припой, потому что применение сплава со свинцом негативно отразиться на качественных характеристиках воды.

Есть мнение, что для пущей важности модернизированный фильтр следует снаружи обмотать катанкой из нержавейки. Позволим себе усомниться в надежности подобного укрепления. Считаем, что при погружении в грунт наружные витки самодельного фильтра непременно открепятся, увеличат трение и заметно затруднят забивку.

В скважинных фильтрах используют сетку галунного плетения П52, которая позволяет отфильтровывать мелкие и пылеватые пески, тем самым защищая скважину от заиливания

Доработка фильтра – дело хорошее, способствующее не только оптимизации качества воды, но и препятствующее заиливанию скважины иглы.

Правда при всей простате устройства требуется четкое соблюдение правил:

• Для сетчатого фильтра не подойдет сетка из латуни или иных цветных металлов. В союзе со сталью при прочной спайке они сформируют гальваническую пару, быстро и беспрепятственно разъедаемую коррозией.
• Диаметр перфорированной трубы вместе с дополнительным фильтром не должен быть равен максимальному диаметру наконечника или превышать его. Иначе важные фильтрующие дополнения отделятся от трубы при забивке в грунт.
• Для сооружения буровой колонны и первого звена, являющегося водоприемной частью ствола, не подойдут хрупкие чугунные трубы.

Еще не стоит экономить на муфтах, покупая кустарные изделия с некачественной нарезкой. Если при забивке соединения разойдутся, иглу придется демонтировать и скважину проходить снова.

Плюсы и минусы

В случае большой производительности скважина-игла имеет некоторые плюсы и минусы. Среди недостатков можно выделить:

• Ограничения по глубине. При расстояние более 9 м придется производить заглубление насоса, а это трудоемкий и сложный процесс.
• Если долгое время ее не эксплуатировать, скважина или колодец будет нуждаться в прочистке. Прокачка абиссинки – очень трудоемкое дело. Причина тому – маленький диаметр трубы.

Положительные стороны:

• Бурение происходит с минимальными трудозатратами.
• Подаваемая жидкость в 90% питьевая. Вам не придется устанавливать сложную фильтрационную систему.
• Легкость производства скважины иглы в доме или на даче.
• Минимальный набор оборудования, не требующий спецтехники для его транспортировки.
• Возможность устройства на автомойках, так как дебит скважины составляет до 500 л/час. Производительность – до 60 л/час.
• Нет необходимости оплачивать дорогостоящие услуги специалистов.
• Отсутствует потребность в получении лицензии для бурения.
• Минимальная стоимость всей установки.
• Продолжительный срок эксплуатации.

Пошаговая инструкция

Прежде чем рассмотрим пошаговый процесс сооружения, узнаем:

1. Какой инструмент для этого необходим.
2. На какую глубину нужно бурить.

Инструменты

Для работы потребуются такие инструменты:

• дрель;
• кувалда;
• газовый ключ;
• сварочный аппарат;
• болгарка.

Также потребуется расходное оборудование:

• соединительные муфты;
• металлическая сетка с мелкими ячейками;
• проволока;
• труба с резьбой с двух сторон;
• садовый бур;
• насос;
• обратный клапан.

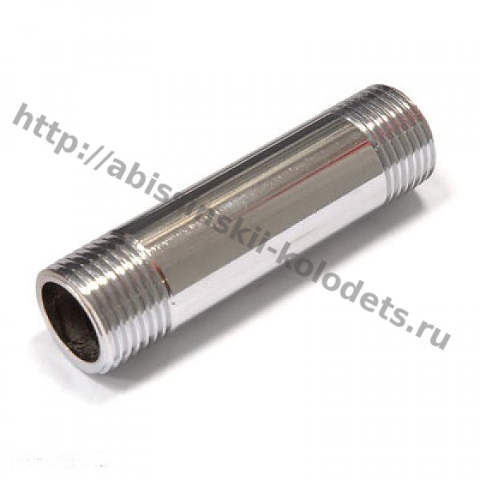

Трубы должны быть из нержавейки. Рекомендуемый диаметр – 1 дюйм.

Важно: медные не подходят. Во-первых, они слишком мягкие, во-вторых, медь отдает жидкости свободные ионы, что отравляет ее. Будьте аккуратны с пластиковыми и полипропиленовыми трубами.

1. Внизу трубы должен быть водозаборник с фильтром.
2. Изготавливается перфорация до 1 м. Диаметр дырок – 10 мм.
3. Между ними шаг должен быть около 50 мм.
4. В шахматном порядке.
5. На место сделанной перфорации наматывается мелкоячеистая сетка. Рекомендуется использовать материал из нержавейки. Она должна быть туго натянутой на трубу и припаяна со всех сторон.

Совет: для пайки рекомендуется использовать пищевой припой, содержащий минимальный процент свинца, или вовсе без него.

Дополнительно припаивается заостренный наконечник. Им забивать иглу будет несложно. Его длина находится в районе 15–20 мм. Остальные трубы из нержавейки с обоих концов должны иметь нарезанные резьбы для их соединения между собой толстостенными муфтами.

Чтобы забивать трубу в почву было безопасно и надежно, изготавливается забивной наконечник. На нем должна быть внутренняя резьба. Посредством ее наконечник, по которому осуществляются удары, прикручивается к трубе. Помимо кувалды можно использовать приспособление – «бабка». Под этим подразумевается металлический цилиндр, имеющий отверстие меньше диаметра трубы. Ударная поверхность имеет конусовидную форму. Внизу обязательно должно быть место под фиксирующее кольцо для предотвращения перекоса. Чтобы «бабку» было легко поднимать, она имеет рукоятки.

Перед тем как прокачать источник, некоторые используют ручной насос. Уже после этого монтируется станция. Плюс ко всему обустраивается кессон. Он должен быть ниже уровня промерзания земли зимой.

Глубина бурения

Для определения глубины используется барометр-анероид. Его показания в 1,05 Мпа, или 760 мм. рт. ст., соответствуют 10332 метрам водяного столба. Используя это устройство, можно определить предполагаемую глубину.

Что учесть перед принятием решения?

Обустройство абиссинского колодца возможно далеко не на любой территории.

Потенциальные препятствия

Ограничения касаются типа грунта, глубины водоносного горизонта в конкретной местности, качества и количества воды.

1. Почва участка — первый возможный камень преткновения. Сделать абиссинскую скважину не составит труда, если грунт песчаный — легкий и податливый. Совсем иначе выглядит работа с глинистой тяжелой почвой, она уже потребует значительных усилий. Самый худший вариант — каменистый участок, изобилующий крупными валунами. В этом случае, чтобы сберечь нервные клетки, от этой идеи лучше сразу отказаться.
2. Первый водоносный слой — еще одно потенциальное препятствие. Глубина залегания данного пласта не должна быть больше 8 м. В противном случае поднять воду будет очень трудно, потребуется мощный насос, а ручному устройству эта операция будет не по силам. Поэтому сначала хозяину участка лучше поинтересоваться у соседей, какая глубина горизонта в этой местности. Либо проверить самому — с помощью веревки с грузом и чужого колодца.
3. Соответствие воды санитарным нормам. Перед планированием сооружения «абиссинца» нужно убедиться в качестве воды. Первый водоносный горизонт — самый уязвимый слой. Испортить его могут небрежно сооруженные выгребные ямы по соседству, близлежащие заводы, фабрики, нитраты и пестициды, которыми щедро посыпают поля. Поэтому образец, взятый из соседских колодцев поздней весной, лучше отнести на бактериологический и химический анализ в СЭС.
4. Дебит скважины. Это максимальный объем воды, получаемый из скважины за час. Данный показатель зависит только от насыщенности водоносного слоя. Возможный объем — 0,5-4 м3 в час, однако конкретные цифры можно узнать в одном случае — если у соседей уже сооружена подобная абиссинская конструкция.

Если все проверки дали положительный результат, то можно считать, что никаких серьезных «противопоказаний» для установки абиссинской иглы не существует.

Гидрогеологическая «самодеятельность»

В некоторых случаях трудности возникают с определением того, насколько водный горизонт близок к поверхности. Чтобы понять, подходит ли участок для абиссинского колодца, достаточно самостоятельно провести небольшие гидрогеологические работы — внимательно исследовать местность.

Территория подойдет для «эфиопского» сооружения, если:

• она располагается в низине;
• на ней поселились влаголюбивые растения с глубокими корнями (например, крапива, лопух, мать-и-мачеха, тростник, хмель);
• не более чем в 500 м обнаружены источники питьевой воды — бочаги, ключи либо ключевые пруды, родники.

Близость реки не всегда благоприятный фактор, так как любой ее участок может быть транзитным. Однако жила с крупным песком — признак хорошего водоносного пласта. Для нахождения точек близкого залегания горизонта все же рекомендуют не полагаться на лозу, а изучать геодезические карты. Или отправиться в городскую администрацию и попробовать через нее найти опытного специалиста.

Как сделать абиссинский колодец своими руками?

Прежде чем приступать к бурению и забивке абиссинского колодца нужно приготовить все составные части скважины.

1. Длинные дюймовые трубы делят на отрезки длиной от 1 до 1,5 м, на концах которых нарезают резьбу для соединения.
2. На метровой трубе диаметром в 1 дюйм делают щелевидные отверстия, удаленные друг от друга на расстояние около 2 см. Длина участка с перфорацией должна составлять 0,8 м. Это основа фильтра.
3. На перфорированную трубку наматывают проволоку, а сверху намотку закрывают сеткой. Для фиксации можно воспользоваться 8-10 хомутами или пайкой. В последнем случае нельзя использовать свинцовый припой.
4. К концу, который будет направлен к основанию, приваривают стальной конус.

Теперь можно приступать к забивке с предварительным бурением.

1. В месте, где будет произведен монтаж скважины, выкапывают котлован в 0,5 м3.
2. В центре приямка начинают бурение садовым буром, который наращивают, используя трубы диаметром в 0,5 дюйма.
3. Грунт периодически вынимают, поднимая бур
4. При появлении песка, насыщенного водой, начинают забивку. Сначала соединяют фильтр с необходимым количеством труб, на край столба накручиваю чугунную муфту. Надевают «бабку» и резко ударяют ей.
5. Постепенно столб из труб наращивают.
6. В процессе забивки постоянно подсыпают и уплотняют грунт вокруг трубы.
7. Периодически в тело колодца заливают воду и прослушивают. Для этого трубу поворачивают по часовой стрелке. Когда становится слышно шелест, то добавляют еще воды. Если она уходит быстро, то заглубляются на 0,3 м, при медленном просачивании жидкости забивают столб на полметра.

Последняя процедура помогает не пропустить водоносный слой. Когда он достигнут, устанавливают насос и прокачивают воду до того момента, когда она станет прозрачной. Воду нужно отнести в лабораторию на анализ.  Это лишь немного увеличит стоимость «абиссинки», но позволит убедиться, что источник можно использовать для питьевого водоснабжения.

На видео вы можете посмотреть бурение абиссинской скважины при помощи установки Пионер:

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Обустройство абиссинской скважины

Источник работает только летом. В холодный сезон абиссинская скважина для эксплуатации не предназначена. Иногда сооружение приходится перебуривать. Поэтому, обустройство источника не должно дорого стоить.

Насосы для абиссинки

При выборе насоса то, как была построена абиссинская скважина не важно. Главное — это глубина.

Насосная станция для абиссинского колодца не требуется, для сооружений глубиной менее 10 метров выбирайте поверхностный насос.

Два насоса, для одинаковой глубины, не работают одинаково. Хотя у них может быть много общего, разные скважинные насосы устанавливают по-разному.

Центробежные насосы работают путем всасывания через вращение внутреннего вентилятора. Это стандартные насосы для рабочих лошадок, потому что они стоят меньше, чем другие типы.

Центробежные насосы устанавливают в механическом корпусе, на поверхности колодца, а не внутри скважины. Это делает обслуживание удобнее. Но загвоздка в том, что центробежные насосы не производят достаточного всасывания, чтобы работать в глубокой скважине.

Рассматривайте центробежный насос для абиссинской скважины, если она пробурена на глубину не более 10 метров.

Цена поверхностного центробежного насоса:

Игла для скважины из нержавейки

Фильтр для абиссинской скважины с металлическими трубами можно сделать самостоятельно. Но без навыков работы с металлом дешевле купить готовый.

Фильтр — основа источника: качественный наконечник для абиссинской скважины даёт нормальный дебит. Перфорация составляет 30% поверхности трубы, не меньше одного метра в длину. Минимальный внешний диаметр труб 34 миллиметра.

1. Пропускную способность иглофильтра наращивают, обматывая дырчатый каркас, проволокой по спирали с отступом в 1 сантиметр. Это увеличивает приток жидкости к перфорации.
2. Сверху игла для скважины обернута сетью галунного плетения. Сетку припаиваем оловом, свинец не годится. Задача сетки задерживать мелкий песок.
3. Поверх сетки оплетаем иглофильтр проволокой с отступом 5-10 миллиметров. Это создаст просвет между грунтом и стенкой иглы при забивании в водонос.

Каркас, сетка и обмоточная проволока нужны из нержавейки. Медь, латунь и оцинковка быстро придут в негодность. Фильтр, сделанный из нержавейки, содержит ещё одно превосходство: выдерживает промывку кислотой. Любой фильтрующий элемент после нескольких лет покроется коркой, а игла с железистыми водами забивается втрое быстрее. Тогда потребуется промывка абиссинки химическими реагентами.

Пластиковый фильтр на абиссинскую скважину

Скважинный фильтр из полипропиленовых труб сделать намного проще. Трубы и фильтры из ПНД (нПВХ) работает больше 50 лет, и не зарастают.

Видео как сделать пластиковый фильтр для абиссинской скважины своими руками:

Ручной бур для первого слоя

Шнековый забурник для абиссинского колодца потребуется для прохождения первых метров грунта. Пробурить всю скважину буром будет сложно, с глубины от 2 метров вытаскивать шнек с землёй тяжело. А делать подъемную треногу с лебёдкой для абиссинки нецелесообразно.

Кроме того, на глубине начинается песчаный слой, в который лучше забивать иглу, чем вынимать песок шнеком.

Песчаные стенки не прочные и начинают обсыпаться внутрь ствола.

Забурник можно сделать из садового или рыбацкого бура. Для этого нужно нарастить шнек дополнительными секциями из трубок до длины 2 метра.

Если песчаный слой начинается ближе к поверхности, бур удлинять не нужно.

Набор для скважины игла

Для самостоятельно бурения продают готовый комплект для абиссинской скважины.

В набор входит:

1. Фильтр — игла.
2. Соединительные муфты, для крепления секций.
3. Трубы с резьбой.

Цена комплекта зависит от количества и диаметра труб. Металлические трубы делают из нержавеющей стали или из оцинковки. Комплекты из нержавеющей стали дороже на 10 -20 % оцинкованных.

Что нужно учитывать при создании колодца

К сожалению, обустроить абиссинский колодец можно не на любом участке. Причина тому в некоторых ограничениях, касающихся глубины водоносного слоя, типа грунта, количества воды и её качества. Разберёмся с этим более подробно:

1. Абиссинский колодец бурят до первого водоносного слоя, но глубина его залегания не должна превышать 8 м. Если вода находится глубже, поднять её наверх без мощного насоса будет затруднительно, а скважину-иглу можно оборудовать только ручным поршневым насосом. Чтобы понять, насколько глубоко проходит водоносный слой, возьмите 15-метровую верёвку с грузом и проверьте несколько колодцев, расположенных по соседству.
2. Не менее важным фактором является состав почвы на участке. Пробурить скважину в мягком и лёгком песчаном грунте не составит никакого труда, тогда как на тяжёлую глинистую почву придётся потратить больше усилий. Если же земля на участке каменистая и содержит множество крупных валунов, возможно, от создания абиссинского колодца лучше вообще отказаться.
3. При обустройстве скважины-иглы следует обратить внимание и на то, соответствует ли вода санитарным нормам. Дело в том, что в верхний водоносный слой часто попадают различные загрязнения, источниками которых являются соседские выгребные ямы, поля, насыщенные нитратами и пестицидами, расположенные поблизости заводы и фабрики и т.п. Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м. Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев. Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений.
4. Ещё один параметр, который стоит принимать во внимание – это дебит скважины. Дебит – это предельный объём воды, который можно получить из скважины за 1 час. При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Забивание абиссинского колодца своими руками: порядок работ

1. Перед началом процесса определите глубину залегания водоносного слоя. Для этого пройдите по соседним дворам и посмотрите, на каком уровне находится вода в близлежащих колодцах. Если колодцев поблизости нет, можно сделать так называемую разведочную скважину на свободном участке земли.


   Перед началом забивки колодца определите глубину водоносного слоя

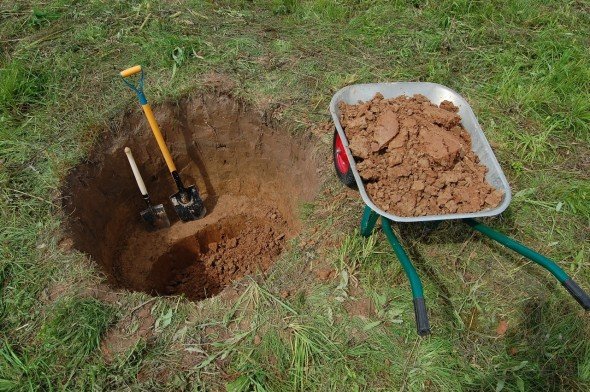

2. На выбранном месте выройте яму глубиной примерно в 1 м. Если колодец будет находиться в подвале дома, то яму можно и не выкапывать. Затем при помощи садового бура выньте из скважины верхний слой грунта.


   Перед бурением скважины выкопайте яму глубиной до 1 м

3. Забивайте в землю трубу одним из выбранных способов или используйте бур. Постепенно наращивайте основную трубу дополнительными отрезками, чтобы достичь нужной глубины забивания.


   Для создания колодца проще всего использовать ручной бур

4. Как только скважина дойдёт до водоносного слоя, пустите через неё воду под высоким давлением, чтобы промыть фильтр от земли. После этого установите в колодец поршневой насос и удалите всю мутную воду.


   Абиссинский колодец нужно промывать, пока вода не станет чистой

5. Чтобы в колодец не попадали стоки, осадки и прочие загрязнения, забетонируйте пространство вокруг него цементным раствором. Если нужно, вы также можете подключить абиссинскую скважину к системе водоснабжения дома.


   Забетонируйте или закройте камнями площадку вокруг скважины-иглы

Для создания скважины-иглы можно использовать ручной самодельный бур, работать с ним будет проще и быстрее, чем забивать скважину штангой или бабкой. Ширина бура должна быть такой же, каким будет диаметр будущей скважины. В процессе работы бур постепенно наращивают дополнительными штангами, соединяя их между собой муфтами. На верхний конец штанги прикрепляют ворот и начинают бурение.

По мере продвижения вглубь почвы, бур периодически поднимают, чтобы очистить его от набранной породы. Если абиссинская скважина имеет значительную глубину, для извлечения бура пользуются лебёдкой.

Во сколько обойдется?

Скважину-иглу можно заказать под ключ. Так, монтаж двенадцатиметровой скважины из оцинкованной стали с установкой купленного вами насоса обойдется примерно в 23 -25 тысячи рублей.

Более дешевый вариант – забить самостоятельно готовые элементы конструкции. Комплект для десятиметровой скважины из оцинкованной стали стоит примерно 5,5 тысяч рублей. Нужно прибавить к этому стоимость насоса. Минимальная цена электрического водоподъемного оборудования – 2500 рублей.

Меньше всего будет стоить абиссинский колодец, который изготовлен полностью самостоятельно. Тут основные траты связаны с покупкой насоса и труб: 1 метр дюймовой трубы из оцинкованной стали стоит примерно 110 рублей. Общая стоимость самостоятельно устроенной скважины вряд ли превысит 7 тысяч рублей.

В любом случае при правильном монтаже скважина игла станет отличным источником воды, который прослужит длительное время.

Черная стальная труба

Самая распространенная труба для абиссинского колодца, очень дешевая, срок службы которой на основании скважин, работающих более 50 лет очень велик. При постоянном использовании скважины в Московской области, вода полностью заполняет все внутреннее пространство трубы и при отсутствии контакта с кислородом коррозия образовывается только с внешней стороны трубы. Скорее нержавеющая сетка фильтра начнет пропускать песок, чем проржавеет черная труба. Единственным недостатком этой трубы является ее прогрессирующая коррозия при долгих простоях.

Нержавеющая труба

Самый лучший и дорогой материал для абиссинского колодца в Московской области, широкое распространение получил в последнее время. В пользу этого материала можно сказать, что большинство посуды в Вашем доме сделано именно из нержавейки.

Полипропиленовые и ПНД трубы

Достаточно трудно выполнить абиссинский колодец из этих материалов, поэтому широкое распространение они не получили. Существует СанПиН на этот материал, негативных отзывов он не имеет.

Оцинкованная труба

Также очень распространена, немного дороже черной, особенно она нашла широкое распространение в последние 20-30 лет.

На сегодняшний день СНиП не запрещает использование оцинкованных труб в системах внутреннего холодного водоснабжения, но при прокладке подземного водопровода обязательно должна выполняться защита (катодная,анодная) СНиП 2.05.06-85 : Защита трубопроводов от коррозии .

Коррозия черных металлов чаще всего сводится к их окислению и превращению в оксиды. Коррозия железной трубы описана упрощенным уравнением

4Fe + 3O2 + 2H2О = 2Fe2O3·H2О

Гидратированный оксид железа Fе2O3·H2О и есть ржавчина.

Если не обеспечить соответствующую защиту оцинкованной трубе абиссинского колодца, то постепенно в течение многих лет к железу-катоду будут подходить ионы водорода (вода) и разряжаться, принимая электроны. Атомы водорода, образовываясь объединяются в молекулу H2. Потоки ионов будут разделены, это облегчает протекание электрохимического процесса. Растворению (коррозии) будет подвергаться цинковое покрытие, а железо до поры до времени будет защищено. Цинк защищает железо от коррозии. Весь вышеперечисленный бульон, в котором содержатся цинк, свинец, магний, кадмий, сурьма, мышьяк годами будут негативно влиять на Ваше здоровье.

Предположим, что все-таки Вам обеспечили катодную защиту абиссинского колодца, но как быть с фильтром, в котором насверлены отверстия и приварен наконечник, на трубах нарезана резьба — все эти процессы сопровождались нагревом, при которых также выделяется большое количество вредных веществ. Кстати, нагрев оцинкованной трубы для питьевого водопровода запрещен СНиП 3.05.01-85. В СССР для предотвращения нагрева трубы использовалась не нарезка, а накатка резьбы.

Рекомендуется применять оцинкованные трубы для абиссинского колодца в случае, если он будет использоваться только в технических целях.
